Условные обозначения в электрических схемах: расшифровка графических и буквенно-цифровых обозначений

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭРЭ В СХЕМАХЭЛЕКТРИЧЕСКИХ, РАДИОТЕХНИЧЕСКИХ И АВТОМАТИЗАЦИИ

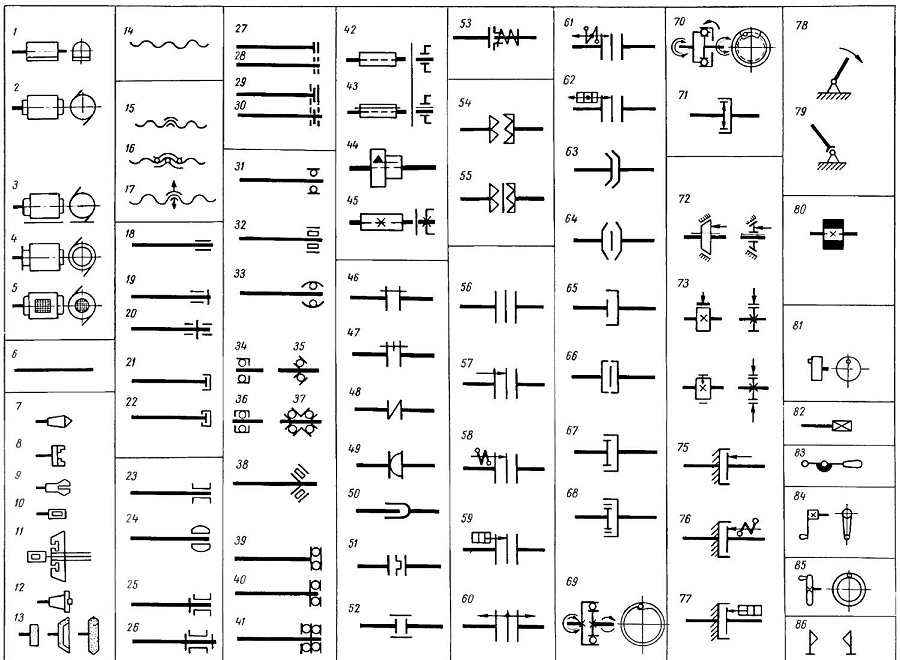

33 — конденсатор оксидный неполяризованный, 34 — конденсатор проходной (дуга обозначает корпус, внешний элекрод), 35 — конденсатор переменной емкости (стрелка обозначает ротор); 36 — конденсатор подстроечный, общее обозначение 37 — варикап. 38 — конденсатор помехоподавляющий; 39 — светодиод, 40 — туннельный диод; 41 — лампа накаливания осветительная и сигнальная 42 — звонок электрический 43 — элемент гальванический или аккумуляторный; 44 — линия электрической связи с одним ответвлением; 45 — линия электрической связи с двумя ответвлениями; 46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода; 47 — четыре провода, подключенных к одной точке электрическою соединения; 48 — батарея из гальванических элементов или батарея аккумуляторная; 49 — кабель коаксиальный. Экран соединен с корпусом; 50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя; 51 — рабочая обмотка магнитного усилителя; 52 — управляющая обмотка магнитного усилителя; 53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток); 54 — трансформатор с магнитодиэлектрическим сердечником; 55 — катушка индуктивности, дроссель без магнитопровода; 56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками; 57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке; 58 — автотрансформатор однофазный с регулированием напряжения; 59 — предохранитель; 60 — предохранитель выключатель; б1 — предохранитель-разъединитель; 62 — соединение контактное разъемное; 63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи); 64 — штырь разъемного контактного соединения;

Однобуквенная символика элементов

Графические изображения

Для создания чертежа используют условные обозначения элементов схемы и токопроводящих линий. Дополнительные надписи применяют, чтобы указать сопротивление резистора либо иной номинал.

Линии

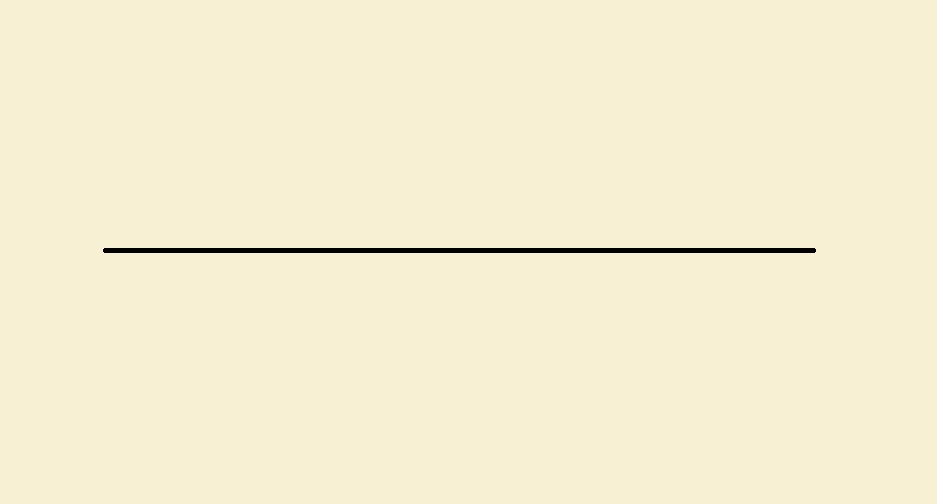

Прямой линией обозначают проводник. Над этим элементом размещают надпись, уточняющую важные характеристики:

материал жилы;
напряжение;
силу и вид тока.

Место соединения обозначают жирной точкой. Если такого элемента на пересечении нет, значит, электрическая связь отсутствует.

Шины и провода

Для упрощения чтения схем на чертеже вместо письменных пояснений применяют специальную графику:

наклонные засечки — количество проводников;
пунктирная линия с разной (одинаковой) длиной отрезков — линия заземления (дежурного освещения);

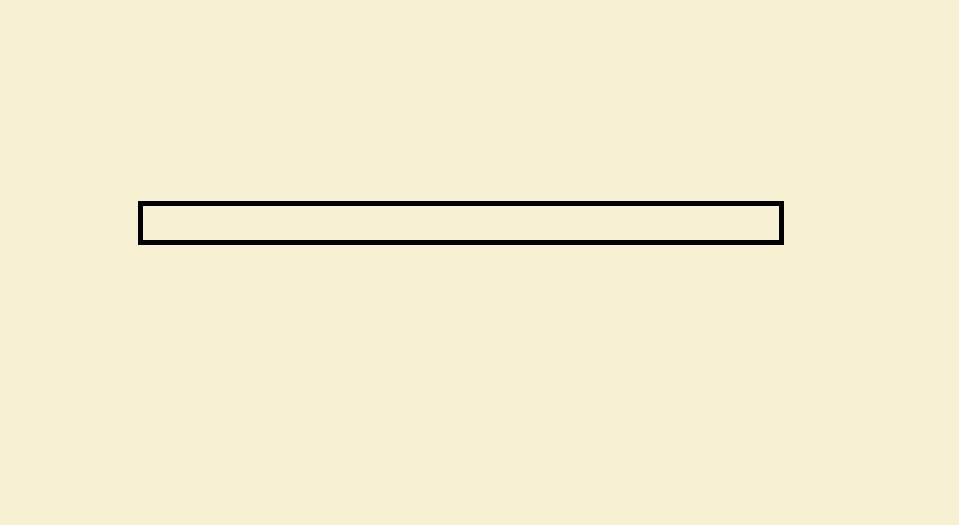

перевернутая буква «П» — лоток;
стрелка вверх от жирной точки — вертикальная прокладка с переходом кабеля на более высокий уровень.

Такие обозначения помогают экономно использовать свободное место. Примеры объясняют возможность наглядного представления данных, необходимых для правильного выполнения отдельных монтажных операций.

Щиты, шкафы и коробки

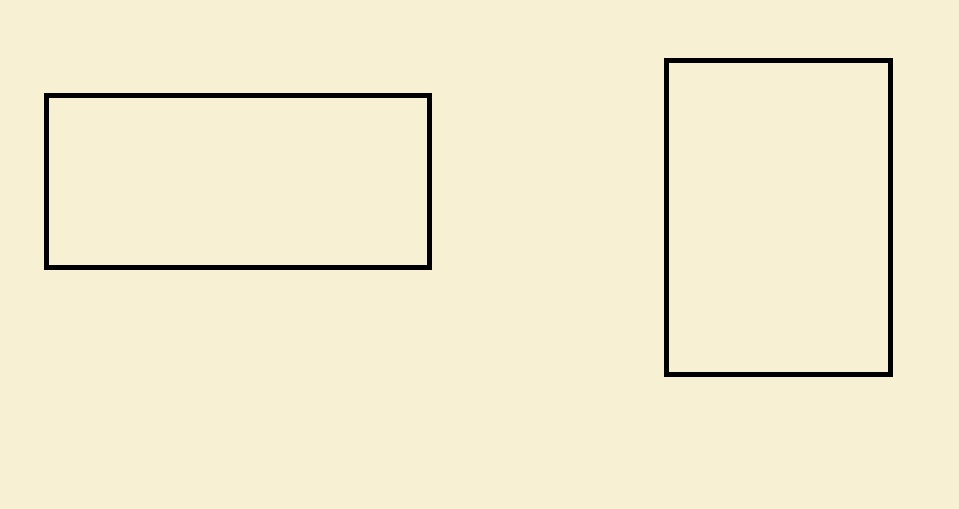

Размеры УГО ящиков и других крупных функциональных компонентов устанавливают по фактическим габаритам изделий в масштабе создаваемого чертежа. Допустимо увеличение этих элементов, если необходимо показать подробно схему подходящей проводки.

Разными УГО обозначают соответствующий вид изделий:

Компонент	Разновидности
Коробка	Вводная, ответвительная, протяжная, оснащенная зажимами
Щиток	Магистральный, групповой, лабораторный, дежурного освещения
Шкаф	Одно- и двустороннего обслуживания, открытый

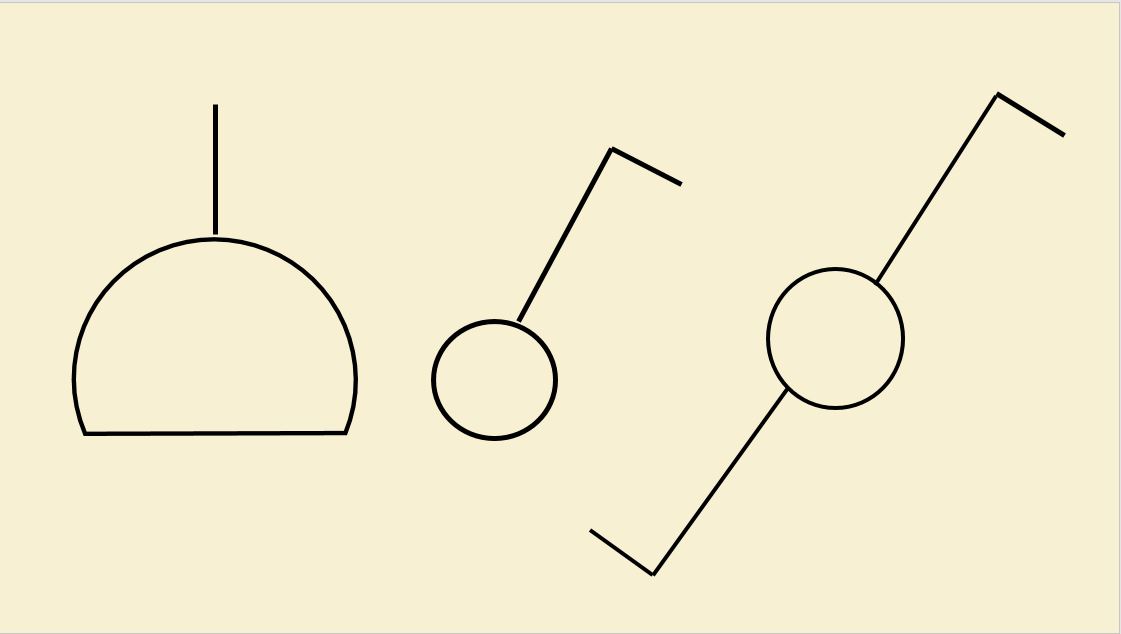

Розетки, выключатели и переключатели

Обозначения изделий этой категории разделены на группы по способу монтажа и уровню защиты. По рисунку можно определить:

диапазоны IP20… 23 и IP44… 55;
количество клавиш, полюсов;
скрытый или открытый вариант установки;
проходной вид переключателя;
наличие (отсутствие) нулевого положения, заземления.

Вертикальной чертой указывают количество розеток (выключателей) в одном блоке.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездо штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Заземление

Стандарты ЕСКД и ГОСТ 2.721-74 так же оговаривают и символику знака заземления на схемах. Система допускает использование трех различных вариантов и соединения выводов к корпусу прибора:

Самое распространенное обозначение выглядит как линия, с проведенными к ней тремя перпендикулярами, расположенными на небольшом расстоянии друг от друга и имеющими разные размеры в зависимости от отдаленности проводника (чем дальше, тем меньше). На старых чертежах встречается только такой знак «земли».
Во втором варианте приведено бесшумное заземление. Сам знак полностью повторяет первый, за одним исключением: вокруг него проведена не полная окружность. Это означает, что прибору в целом или элементу требуется отдельное заземление, изолированного от общей «земельной» магистрали. Такое изображение встречается редко, но вполне может встретиться в чертежах.
Защитное заземление похоже на гибрид предыдущих двух знаков, только окружность показана не частично, как на бесшумном, а полностью охватывает изображение. Наиболее распространен на силовых электрических чертежах. В соответствии и требованиями безопасности, значение изображение такого, что оно отражает соединения токоведущих частей электросхемы, находящихся без напряжения, с заземлением.
Четвертый вариант отображает не совсем «землю», а соединение токоведущих частей устройства с его корпусом. Однако, даже при условии заземления корпуса, данный вид соединения нельзя назвать «землей», но может часто встречаться.

Обозначение трансформаторов

Обозначение трансформаторов включает в себя информацию о его параметрах, характеристиках и назначении. Основные параметры и обозначения, которые могут присутствовать, включают:

Напряжение первичной обмотки (прямой ток в вольтах): Обозначается как «U1» или «Primary Voltage».
Напряжение вторичной обмотки (выходное напряжение в вольтах): Обозначается как «U2» или «Secondary Voltage».
Мощность трансформатора (в вольтах-амперах или киловольтах-амперах): Обозначается как «S» или «Power Rating».
Частота тока: Обозначается как «f» или «Frequency».
Тип охлаждения: Обозначается буквами, такими как «AN» (аэроохлаждаемый), «ONAN» (масляно-аэроохлаждаемый) и т.д.
Класс изоляции: Обозначается буквами, например, «A», «B», «F», «H» и т.д., указывающими на максимальную рабочую температуру изоляции.
Ток нагрузки (в амперах): Обозначается как «I» или «Load Current».
Тип обмоток: Может быть «однофазный» или «трехфазный».
Отношение числа витков обмоток: Обозначается как «a» или «Turns Ratio» (для трансформаторов с несколькими обмотками).
Производитель и модель: Иногда в обозначении указывается информация о производителе и модели трансформатора.

Пример обозначения: «Трансформатор ТМН-1000/10, U1=1000 В, U2=10 В, S=1 кВА, f=50 Гц, класс изоляции B, тип охлаждения AN.» Обратите внимание, что обозначение трансформаторов может различаться в разных странах и нормативных документах

Важно учитывать требования и стандарты, действующие в вашем регионе

Виды электрических схем

Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению». В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

Схема электрическая
Схема гидравлическая
Схема пневматическая
Схема газовая
Схема кинематическая
Схема вакуумная
Схема оптическая
Схема энергетическая
Схема деления
Схема комбинированная

Виды схем подразделяются на восемь типов:

Схема структурная
Схема функциональная
Схема принципиальная (полная)
Схема соединений (монтажная)
Схема подключения
Схема общая
Схема расположения
Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Буквенные обозначения

Помимо графических, есть также буквенные обозначения. Без их использования при чтении схем и чертежей может возникнуть масса нестыковок. Как и графическая, буквенно-цифровая маркировка регламентируется ГОСТом и нормативными документами. В списке ниже указано буквенно-цифровое обозначение основных элементов электросхем:

Выключатели, контроллеры и переключатели — В;
Электрические генераторы и двигатели — Г;
Диоды — Д;
Кнопки — Кн;
Лампы — Л;
Электрические двигатели различных типов — М;
Предохранители — Пр;
Выпрямители — Вп;
Магнитные пускатели и контакторы — К;
Конденсаторы — С;
Кнопки управления — Ку;
Электромагниты — Эм;
Катушки индуктивности — L;
Реле — Р;
Резисторы — R.

Обозначения кинематических чертежей

Буквенные маркировки в электросхемах

ГОСТ устанавливает буквенное обозначение элементов электросхем:

ПВ – путевой выключатель;
КВ – конечный выключатель;
КК – командный контроллер;
ДП – двигатель подач;
ДГ – главный двигатель;
ДШ – двигатель шпинделя;
КУ – кнопка управления;
ДО – двигатель насоса управления;
ДБХ – двигатель быстрых ходов.

Радиотехнические детали обозначаются в схемах так:

Наименование элементов
Обозначение
Наименование элементов
Обозначение

Резистор	R	Телефон	Т
Конденсатор	C	Микрофон	Мк
Катушки индуктивности	L	Громкоговоритель	Гр
Прибор электронный (лампа, трубка)	Л	Звукосниматель (адаптер)	Ад
Трансформатор (автотрансформатор)	Тр	Предохранитель	Пр
Дроссель	Др	Элемент гальванический (батарея)	Б
Выключатель (переключатель)	В	Монтажная плата	П
Кнопка	Кн	Штепсельный разъём	Ш
Пьезоэлемент	Пэ	Прибор полупроводниковый	ПП
Диод	Д	Гнездо	Г
Реле, контактор, пускатель	Р	Элементы разные, электромагнит	Э

Советы начинающему электрику

Использование электричества сегодня позволяет решать огромное количество задач. Это приводит к тому, что многие начинают интересоваться данным явлением и изучать его досконально.

Основные моменты

Чтобы стать хорошим электриком, необходимо придерживаться нескольких основных правил:

В первую очередь следует ознакомиться с основами. Изучите теорию электричества, чтобы понять основные процессы, происходящие в таких системах.
Старайтесь практиковаться у опытных специалистов. Это поможет вам получить определенные навыки и научит вас работать в «боевых» условиях.
Обязательно читайте специальную литературу и изучайте рынок новых материалов или методик в данной сфере.

Пособие для начинающего электрика

На сегодняшний день существует огромное количество ресурсов, на которых каждый желающий сможет получить базовые знания по электротехнике, а также углубить уже имеющиеся. Особенно полезны такие курсы, как электрика для начинающих видео – уроки. В них не только рассказывается теоретический материал, но и демонстрируется, как применить его на практике.

Также большую роль в освоении профессии электрика является умение чертить схемы, ведь именно по ним производятся все монтажные и ремонтные работы. Для этого необходимо освоить такое направление, как черчение, а также более узкую его специализацию – составление электросхем.

Для получения этих знаний лучше всего воспользоваться услугами специальных курсов или образовательных учреждений, но для старта достаточно просто освоить пособие «Электрика для начинающих – схемы». Комплексный подход в изучении физики, черчения и электротехники, а также постоянная практика позволят стать настоящим профессионалом своего дела.

Полезная информация

Для начинающего электрика важно понимать некоторые элементарные вещи:

Выбор соответствующего сечения кабеля к определенному устройству выполняется по простому правилу. Для этого следует учитывать простой закон напряжения «Мощность=НапряжениеСилу тока». Согласно данной формуле можно вычислить все основные параметры, которые вы знаете или вам нужно определить. Затем с помощью специальных таблиц можно уже подбирать сечение кабелей и других продуктов.
Прокладка электрических проводов должна выполняться только горизонтально или под углом в 90 градусов. Не разрешается использовать другие способы. При этом желательно делать отступ от стены или потолка около 20 см. Если в комнате присутствуют трубы, то от них нужно удалять кабель на расстояние до 40 см.
Щитки необходимо монтировать на высоте около 1,2 м (размер конструкции 0,6 м) и на уровне 1 м, когда щит превышает ранее указанные габариты. При этом следует соблюдать небольшое расстояние между отдельными элементами, чтобы обеспечить оптимальную вентиляцию системы.
Используйте для защиты электрических систем специальные устройства УЗО, которые позволяю контролировать утечки тока и при необходимости отключать все механизмы.

Путь к настоящему электрику длительный и лежит сквозь постоянную практику и усовершенствование навыков. Постарайтесь получать удовольствие от этой работы и вы станете настоящим профессионалом.

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Виды электрических схем

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы и их виды

а) общее обозначение

б) мощностью рассеяния 0,125 Вт

в) мощностью рассеяния 0,25 Вт

г) мощностью рассеяния 0,5 Вт

д) мощностью рассеяния 1 Вт

е) мощностью рассеяния 2 Вт

ж) мощностью рассеяния 5 Вт

з) мощностью рассеяния 10 Вт

и) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы

Тензорезисторы

Варисторы

Шунт

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

a) головной телефон

б) громкоговоритель (динамик)

в) общее обозначение микрофона

г) электретный микрофон

Диоды

а) диодный мост

б) общее обозначение диода

в) стабилитрон

г) двусторонний стабилитрон

д) двунаправленный диод

е) диод Шоттки

ж) туннельный диод

з) обращенный диод

и) варикап

к) светодиод

л) фотодиод

м) излучающий диод в оптроне

н) принимающий излучение диод в оптроне

а) амперметр

б) вольтметр

в) вольтамперметр

г) омметр

д) частотомер

е) ваттметр

ж) фарадометр

з) осциллограф

Катушки индуктивности

а) катушка индуктивности без сердечника

б) катушка индуктивности с сердечником

в) подстроечная катушка индуктивности

Трансформаторы

а) общее обозначение трансформатора

б) трансформатор с выводом из обмотки

в) трансформатор тока

г) трансформатор с двумя вторичными обмотками (может быть и больше)

д) трехфазный трансформатор

Устройства коммутации

а) замыкающий

б) размыкающий

в) размыкающий с возвратом (кнопка)

г) замыкающий с возвратом (кнопка)

д) переключающий

е) геркон

Предохранители

а) общее обозначение

б) выделена сторона, которая остается под напряжением при перегорании предохранителя

в) инерционный

г) быстродействующий

д) термическая катушка

е) выключатель-разъединитель с плавким предохранителем

Фоторезистор

Фотодиод

Фотоэлемент (солнечная панель)

Фототиристор

Фототранзистор

Диодная оптопара

Резисторная оптопара

Транзисторная оптопара

Тиристорная оптопара

Симисторная оптопара

Условные графические обозначения в электрических схемах

ГОСТ 21.614 Изображения условные графические электрооборудования и проводок в оригинале

ГОСТ 2.722-68 Обозначения условные графические в схемах. Машины электрические

ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы. в пределах группы элементов. имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Однобук- венный код

Группы видов элементов

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. МАШИНЫ ЭЛЕКТРИЧЕСКИЕ (ГОСТ 2.722-68)

1. Устанавливаются три способа построения условных графических обозначений электрических машин:

упрощенный однолинейный;
упрощенный многолинейный (форма I);
развернутый (форма II).

2. В упрощенных однолинейных обозначениях электрических машин обмотки статора и ротора изображают в виде окружностей. Выводы обмоток статора и ротора показывают одной линией с указанием на ней количества выводов в соответствии с требованиями ГОСТ 2.751-73.

3. В упрощенных многолинейных обозначениях обмотки статора и ротора изображают аналогично упрощенным однолинейным обозначениям, показывая выводы обмоток статора и ротора (черт. 1).

4. В развернутых обозначениях обмотки статора изображают виде цепочек полуокружностей, а обмотки ротора – в виде окружности (и наоборот).

Взаимное расположение обмоток изображают:

а) в машинах переменного тока и универсальных – с учетом (черт. 2) или без учета (черт. 3) сдвига фаз;
б) в машинах постоянного тока – с учетом (черт. 4) или без учета (черт. 5) направления магнитного поля, создаваемого обмоткой.

5. В примерах условных графических обозначений машин переменного тока и универсальных машин приведены обозначения, как правило, отражающие сдвиг фаз в обмотке, в примерах машин постоянного тока, как правило, – без учета направления магнитного поля.

6. Выводы обмоток статора и ротора в обозначениях машин всех типов допускается изображать с любой стороны.

7. Обозначения элементов электрических машин приведены в табл. 1.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ ПО ГОСТ 7624-55

В Советском Союзе в 1955 году был принят ГОСТ 7624-55 на ряд обозначений в радиотехнических схемах, отмененный в 1964 году. Учитывая, что ещё сохранились схемы со старыми обозначениями, ниже приведены основные условные обозначения из ГОСТ 7624-55. Условные обозначения проводов, отдельных элементов машин и аппаратов (ГОСТ 7624-55)

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (ГОСТ 2.729-68)

В таблице приведены некоторые из условных графических обозначений электроизмерительных приборов.

Символы для чтения принципиальных схем

Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.

Примеры обозначений:

разъемные элементы обозначаются значками Х1 и Х2;
общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.

Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.

Источники

https://www.asutpp.ru/uslovnye-oboznachenija-v-jelektricheskih-shemah.html
https://electro-znatok.ru/stati/elektricheskie-oboznacheniya-na-shemah/
https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
https://rusenergetics.ru/oborudovanie/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh
https://remboo.ru/inzhenernye-seti/elektrika/oboznacheniya-na-elektricheskih-shemah.html
https://www.bazaznaniyst.ru/oboznachenia-v-elektricheskix-chemah/

Янв 25, 2021

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Маркировка

При выборе предохранителей важно знать диапазон защиты. Их всего 2: частичный и полный

При частичной защите предохранитель срабатывает только от токов КЗ. Полная защита включает также срабатывание от перегрузок.

В кодовой маркировке диапазоны защиты обозначены буквами «a» (частичный) и «g» (полный). Эти буквы стоят первыми перед цифрами, обозначающими номинальный ток.

На втором месте проставляются английские прописные буквы, которые обозначают:

G — универсальный предохранитель. Применяется для защиты оборудования: трансформаторов, кабелей, электродвигателей;
L — для кабелей и распределительных устройств;
B — защита горнодобывающего оборудования;
F — устройство для маломощных цепей;
M — прибор для защиты цепей электромоторов и коммутирующих устройств;
R — устройства для защиты полупроводниковых схем;
S — моментальное сгорание при КЗ и среднее время срабатывания при перегрузках;
Tr —трансформаторные предохранители.

Иногда на вставках проставляют только значения номинального тока. Такие предохранители применяются для защиты лишь от коротких замыканий.

Миниатюрные плавкие вставки маркируются в соответствии с требованиями ГОСТ Р МЭК 60127-1-2005. Согласно этому стандарту указывается номинальный ток и номинальное напряжение.

Перед показателем величины номинального тока проставляются буквенные символы:

FF – сверхбыстродействующие предохранители;
F – быстродействующие плавкие вставки;
М – полузамедленные;
Т – замедленные;
ТТ – сверхзамедленные.

Виды и типы электрических схем

Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Но в большинство схем содержит эти элементы. В схеме их целых 7 штук.
Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты.
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Допускается буквенный код функции дополнить цифрами.
Если точек нет — это не соединение, а пересечение без электрического соединения.
Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. В — УГО воспринимающей части электротепловой защиты.
Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов.
Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Здесь у нас схема блока питания, на который мы подаем Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1
