Особенности установки
При монтаже наружного выключателя нужно предусмотреть такие нюансы:
- место для установки;
- основные требования к электропроводке;
- способ подключения кабеля.
При открытой установке монтируется только под защитным козырьком либо навесом. Если такой возможности нет, для установки применяются специальные щитки или герметичные боксы. Это защитит выключатель от случайного заливания потоком воды. Для достижения высоких эксплуатационных качеств данных выключателей их можно использовать в комплексе с уличными влагозащищёнными розетками.
Имеет значение также высота установки выключателя. При слишком низком или высоком монтаже увеличивается риск заливания водой.
Уличные монтируются только на негорючую поверхность. В крайнем случае применяется специальная изоляция. Она не нужна при установке прямо на бетон пенобетон либо кирпич. При монтаже на деревянную либо другую легковоспламеняющуюся поверхность понадобится несгораемая основа.
На видео – правило установки выключателя:
Важно: Противопожарная подкладка должна выступать за пределы выключателя минимум на 1 сантиметр. Всю информацию про уличные светодиодные светильники на столбы найдете в данном материале
Всю информацию про уличные светодиодные светильники на столбы найдете в данном материале.
При монтаже наружной проводки важно соблюдение таких правил:
- при прокладывании применяется только единый кусок кабеля;
- для защиты от влаги применяют пластиковые гофрированные трубы и герметичные муфты (нельзя применять для этого металлические трубы, включая гофрированные).
Монтаж наружного выключателя с открытой установкой для подключения светильника производится по таким же правилам, что и внутреннего с открытой проводкой. Для этого понадобятся два мотка кабеля. На участке от распределительной коробки до выключателя применяется двухфазный провод. От распределительной коробки до светильника понадобится трёхфазный кабель.
Влагозащищенные выключатели могут вам пригодиться при подключении компрессора для пруда, о котором рассказано здесь.
Он состоит из таких этапов:
- Установка крышки. Если нужно углубить его в поверхность, предварительно делают специальное гнездо.
Прокладка провода начиная от распределительной коробки и до коммуникационного аппарата. Предварительно снимают напряжение со всех проводов, которые спрятаны в коробку.
Далее монтируются светильник. Для этого понадобится последовательно подключить провода «ноль» и фаза к соответствующим контактам. Это имеет принципиальное значение. Чтобы не допустить случайной ошибки, на выводы наносят специальную маркировку.
Провод «фаза» подключают к светильнику, но оставляют временно свободным в распределительной коробке.
Перед подключением оборудования кабель пропускают через специальный уплотнитель.
Следующий этап – собственно, подключение. Для этого производят подключение кабеля к фазной жиле распределительной коробки.
После этого его подключают к вводу для выключателя.
Завершающим этапом становится соединение провода, подключенного к выводу выключателя с фазной жилой светильника. После этого монтаж устройства завершен. Такая схема подключения также может использоваться при монтаже данных выключателей для уличных наземных светильников.
Схему подключения выключателя нужно проверить на работоспособность.
К выключателям, монтируемым на улице предъявляются особые требования. Они должны иметь высокопрочный, герметичный корпус из термопластика.
Важное значении имеет уровень защиты от влаги и пыли, а также механических повреждений. Этим требованиям отвечают только выключатели с маркировкой IP 55 и выше
Для наружного монтажа применяются такие разновидности устройств: перекидные, клавишные, проходные, концевые. Если монтаж производится на пожароопасной поверхности, понадобится негорючее покрытие.
Нельзя применять для этого влагозащитные выключатели, предназначенные для внутренних помещений. Влагозащитные наружные устройства применяются на дачных участках, придомовых территориях, на строительных площадках. Применяется также как элемент освещения наружных паркингов. Читайте подробный материал про камеры скрытого видеонаблюдения.
Установка наружного (накладного) выключателя
К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.
Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

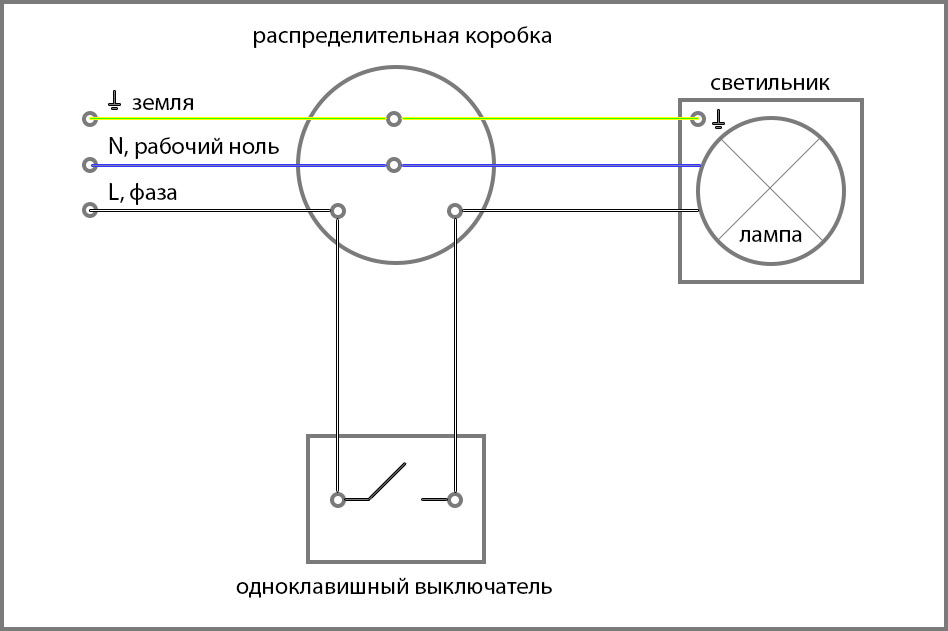

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

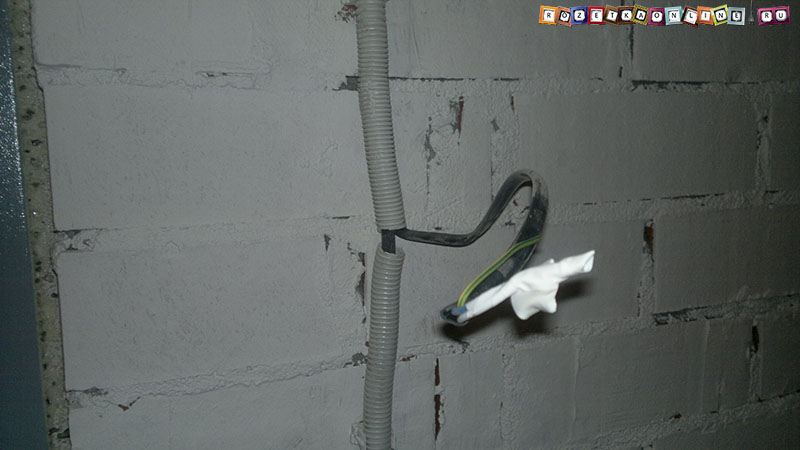

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.
В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.
Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу. В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии « Этюд » со степенью защиты IP44.
Сосчитайте провода
О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.
Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.
- Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
- Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
- Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
- Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.
Разновидности
Для установки на улице применяются такие виды:
- клавишные (наиболее распространённый вариант, представляют собой двуплечный качающий сямеханизм);
перекидные (обладают высокой работоспособностью, обеспечивают стабильность контактного нажатия на всё время эксплуатации);
проходные (чаще одноклавишные, применяются при невозможности скрытого монтажа). Используют также при подключении грунтовых светодиодных светильников.
концевые (применяются для автоматического управления и аварийной блокировки механизмов).
Для открытой установки применяются выключатели серии IP 65. Герметичный корпус выполняется из термопластика или металла.
Возможно вы также захотите установить влагозащищенный выключатель для освещения дачной двухкомнатной бытовки с туалетом, информация о которых изложена в этой статье.
Описание
Уличные выключатели имеют повышенную степень защиты от воздействия влаги, пыли и механического воздействия. Надёжность и долговечность работы обеспечивают такие конструктивные особенности:
- герметический корпус из негорючего, устойчивого к повреждениям термопластика;
- герметичные кабельные вводы (имеют резиновые либо силиконовые накладки);
- в корпусе и между частями межпостовых изделий расположены специальные уплотнители;
- заземляющие контакты изготавливаются из нержавеющей стали;
- используются высокопроводящие контакты из бронзы.
Подробно описаны уличные настенные влагозащищенные светодиодные светильники по этой ссылке.
На видео – обзор одного из видов влагостойких выключателей:
Уличные выключатели имеют внутренние отводящие фланцы и наружные желоба, предназначенные для отведения жидкости. Это сделано для того, чтобы избежать попадания влаги на токоведущие части. Изделия для уличного монтажа имеют 2 ввода для кабеля: вверху и внизу.
Нельзя применять для наружной установки влагозащищенные внутренние влагозащищенные. Их уровень защиты от проникновения пыли и влаги недостаточен для уличного использования.
Выключатели, пригодные для установки на улице имеют специальную маркировку. Она состоит из 3 частей:
- IP (международная защита);
- первая цифра – уровень защиты от пыли;
- вторая цифра – уровень защиты от влаги.
Наружные выключатели имеют маркировку от IP 54 и выше. Для установки в закрытых боксах или герметично закрытых щитках возможно использовать IP 44. Уличные выключатели применяются:
- на дачном участке;
- на придомовом участке;
- на территории автостоянок и открытых парковок.
Также применяется для освещения территории стройплощадок.
О том, как подключить уличные светильники ДРЛ на столбы узнаете тут.
Разберите старый выключатель
Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:
- Выкрутите отвёрткой винты на декоративной панели.
- Аккуратно подденьте крышку и снимите её.
- Ослабьте винты крепёжных распорок и извлеките механизм из стены.
- Провода пока не отсоединяйте.
У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:
- Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
- Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
- Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
- Не отсоединяя проводов, извлеките выключатель из стены.
Технология установки уличного выключателя и его подключение
Конечно, лучше всего, когда электричеством, а в нашем случае установкой выключателя будет заниматься специалист. Но если вы все-таки решились попробовать осуществить такую процедуру самостоятельно необходимо достаточно серьезно изучить этот вопрос.
Что касается провода, то его необходимо тянуть с самого близкого электрического щитка. Если же такой прибор находиться на улице, то можно начинать работу именно с него. Для того чтоб вывести кабель на улицу нужно в первую очередь позаботиться о его защите. В том случае если кабель будет идти через стенку, то его нужно вести в трубе.
Также если вам нужно установить хлопковый выключатель на улице вы сможете это сделать.
Следующим этапом является установка уличного выключателя. Для осуществления такого процесса вам нужно ознакомиться со схемой выключателя. В процессе подключение необходимо помнить о том, что устройство должно разрывать фазу. В том случае если вы подсоедините провод неправильно, то устройство будет работать недолго.
Как только вы расположили основной провод в распределительной коробке вам нужно еще, и провести его к осветительным приборам.
Для того чтоб подключить уличный выключатель правильно и без особых усилий достаточно воспользоваться данной схемой, она вам обязательно поможет. Если есть необходимость установки двухклавишного выключателя, тогда и схему нужно использовать немного другую.
Не забывайте и о том, что все соединения кабеля должны быть полностью герметичными, если вы используете в работе уплотнители, тогда следите внимательно за тем, чтоб они хорошо облегали устройство.
Уличные выключатели и имеют специальную форму, которая дает возможность воде легко стекать с их поверхности. Для соединения проводов принято использовать специальные клеммы. Благодаря ним все соединения будут осуществляться аккуратно и самое главное надежно. Теперь вы знаете, как установить уличный выключатель самостоятельно. Желаем удачи!

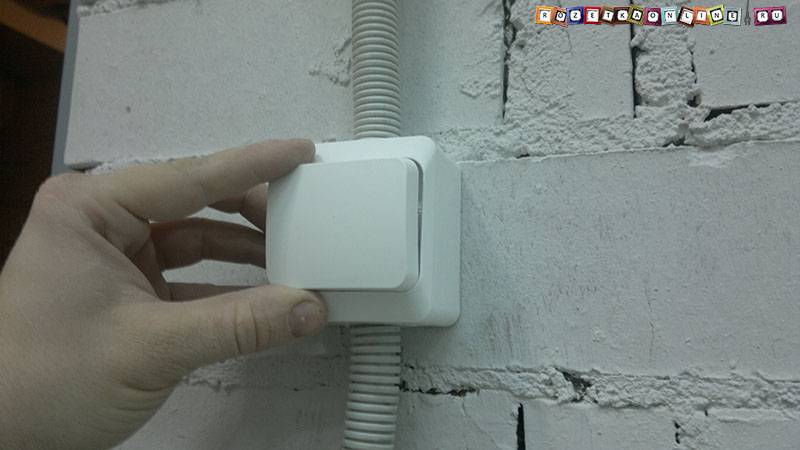

УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ
1. Выключаем подачу электричества.

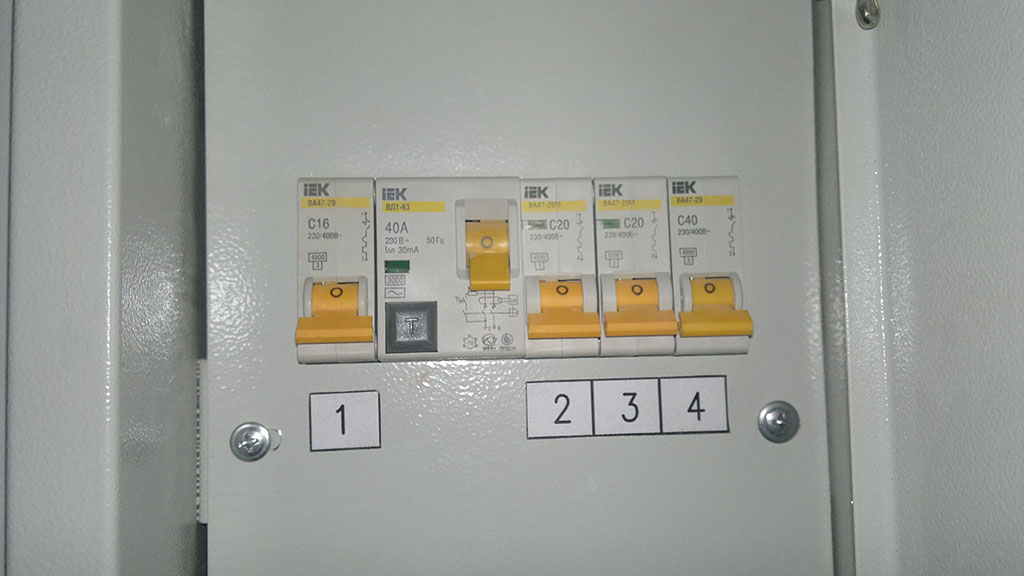

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!
2. Разбираем выключатель.
О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».
Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.

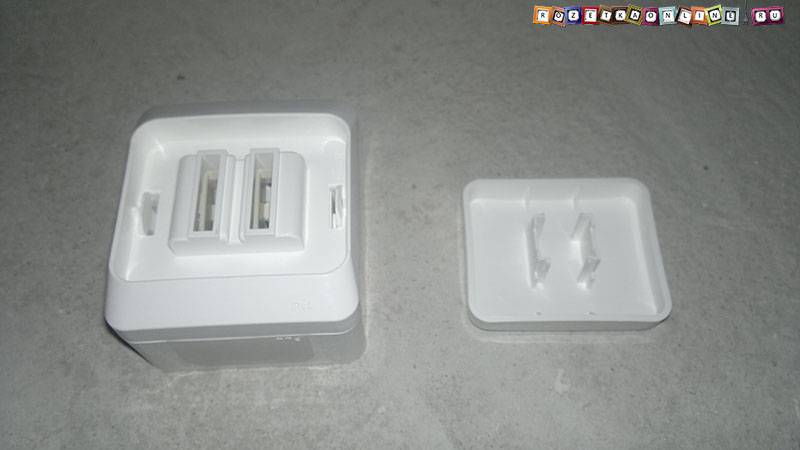

3. Снимаем лицевую панель выключателя.
После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.
Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,
После этого ее можно с легкостью отсоединить.
4. Достаем механизм наружной розетки из корпуса.

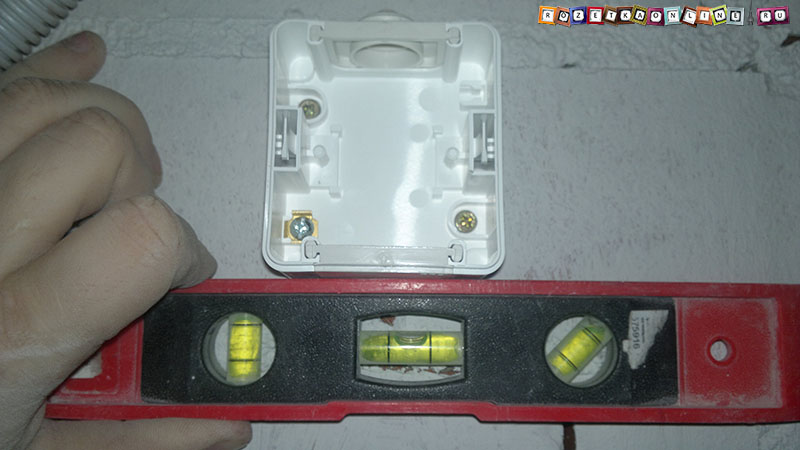

5. Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.

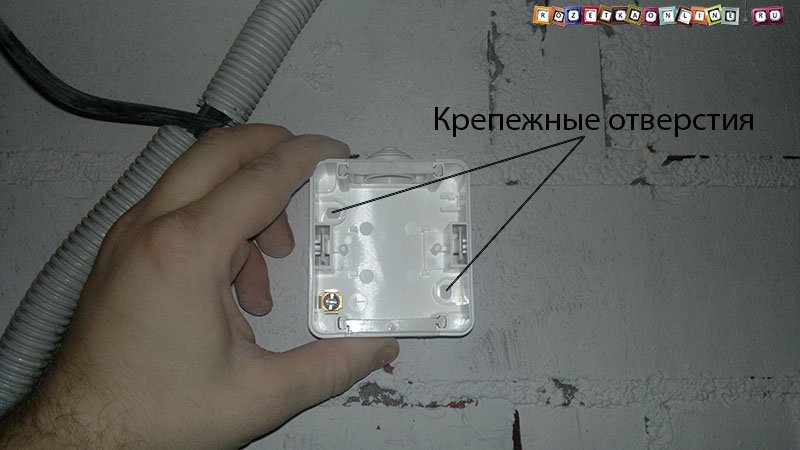

6. Намечаем на стене места расположения крепежных отверстий выключателя.

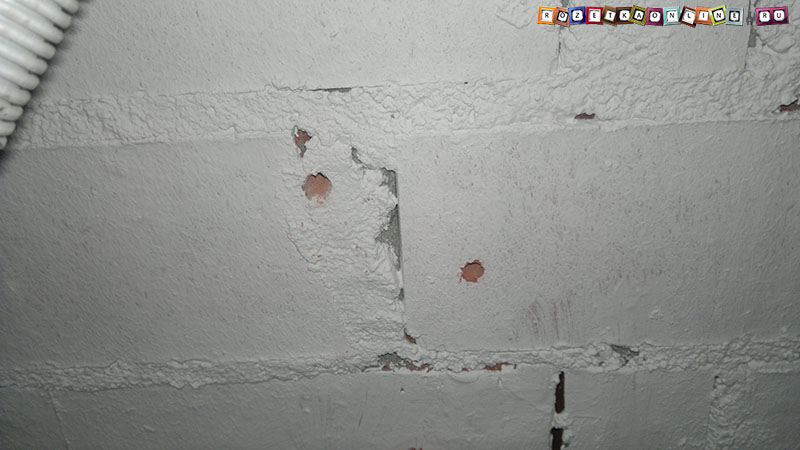

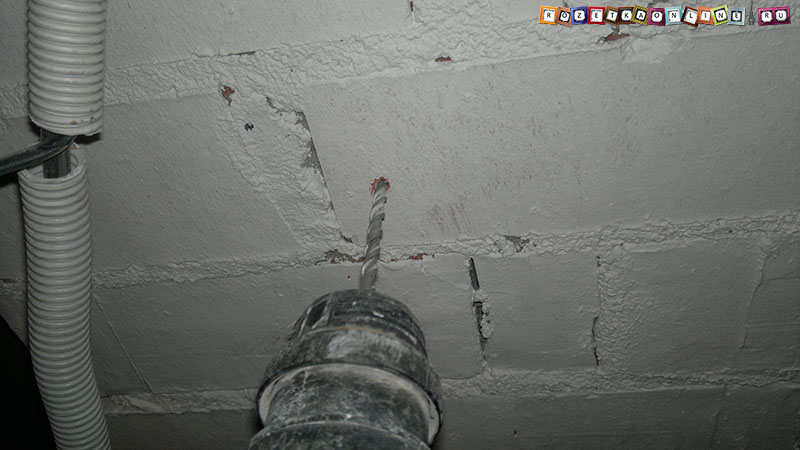

7. Делаем отверстия для крепежа в стене.
В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.
В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.
8. Фиксируем корпус розетки на стене , с помощью дюбель-гвоздей.
9. Заводим провода в выключатель.
Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.
После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.
10. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.
11. Подключаем провода к выключателю.
Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.
После завершения подключения проводов, устанавливаем механизм выключателя в корпус.
12. Прокладываем провод идущий через выключатель к розетке.
Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.
13. Собираем выключатель.
Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.
И ставим в посадочное место клавишу.
14. На этом установка завершена.
Включаем подачу электричества и проверяем работу наружного выключателя.
