Уличные розетки: виды, применение и правила установки

Как вставить вилку в розетку с защитой

Установка защитного механизма в розетку осуществляется родителем, и в зависимости от типа защиты, обеспечивается доступ к электросети в нужное время. Сложностей с таким применением у взрослого человека возникнуть не должно. К примеру, если это накладные шторки с открытием от нажатия, то после того как взрослый нажмет на основание, откроется и доступ к розетке.

С поворотными механизмами также все просто: при повороте в нужную сторону (как правило, вилкой от электротехники) обеспечивается и доступ к сети.

Если же защита с поворотным ключом безопасности, то все, что нужно – это открыть ключиком защитную панель из пластика.

Если нет возможности купить заглушку на розетку, ее можно сделать из подручных средств. Из любого пластика (толщина стенок не менее 2 мм) или карболита вырезать круг, диаметром с внутреннюю сторону розетки. Просверлить три дырки, две из которых будут совпадать с вилкой. Третье отверстие по средине, чтобы закрутить заглушку винтиком из розетки. При послаблении такой механизм поворачивается и включается электробприбор, при затягивании и повороте – блокируется доступ.

Выбор розетки для наружной установки

Электроустановочные изделия для наружной установки должны отвечать целому ряду параметров. Прежде всего это степень защиты от проникновения влаги и пыли, но и электрические параметры должны соответствовать нагрузкам, подключаемым к розетке.

Номинальные параметры розеток для наружной установки

Начнем наш обзор с выбора номинальных параметров розеток. Их вы можете увидеть на коробке изделия или на его корпусе. Данные параметры позволят вам без внешнего осмотра составить представление о изделии.

Розетка с выключателем для наружной установки

Итак:

Одним из важнейших параметров является уровень защиты от влаги пыли. От этого параметра напрямую зависит цена розетки и варианты ее установки:

Уровень защиты обозначается аббревиатурой «IP». После нее идет две цифры. Первая обозначает уровень защиты от пыли, а вторая уровень защиты от влаги.
Уровень защиты от пыли измеряется от 0 до 6. Нуль обозначает полное отсутствие защиты от пыли. 6 означает полную пыленепроницаемость. Для наружной установки рекомендуется устанавливать розетки с пыленепроницаемостью в 4, что значит проникновение предметов размером до 1 мм, либо 5, что означает вероятность попадания пыли внутрь розетки, но при этом исключается вероятность нарушения пылью работоспособности устройства.
Уровень защиты от влаги измеряется от 0 до 8. Нуль означает полное отсутствие защиты, а 8 возможность работы устройства на глубине более 1 метра более 30 минут.
Инструкция рекомендует для наружной установки применять розетки с уровнем защиты не меньше 4, что означает защиту от брызг, попадающих с любой стороны. В некоторых случаях следует применять розетки с уровнем защиты в 5, что значит защиту от струй воды. Более высокие степени защиты будут актуальны для розеток переносок, которые могут оказаться в луже или быть частично затоплены.

Следующим важным параметром являются электрические характеристики розетки. Прежде всего это количество фаз, для которых она предназначена. Обычные розетки для бытовых приборов предназначены для однофазной сети и напряжения в 220В. Обычно они имеют 2 или 3 контакта.

На фото розетки для одно и трехфазной сети

Кроме того, на рынке достаточно широко представлены розетки для трехфазной и двухфазных сетей с напряжением в 380 или 660В. В первом случае розетка должна иметь пять контактов, а во втором четыре контакта.

Так же важным электрическим параметром является номинальный ток розетки. Изделия для однофазной сети обычно имеют параметры в 10, 16 и 32А. Изделия для трехфазной сети выпускаются номиналом в 10, 16, 32 и 64А. Выбор следует осуществлять исходя из нагрузки наиболее мощного потребителя, подключаемого к розетке.

Виды розеток для наружной установки

Следующим важным параметром для выбора является ее назначение, место и способ установки. Ведь водонепроницаемые розетки выпускаются для различных целей и исходя из целей может варьировать как их внешний вид, так и конструкция.

Розетка для скрытой проводки

Итак:

Прежде всего розетки делятся по способу монтажа на предназначенные для открытой и скрытой проводки. Наиболее часто применяются изделия для открытой проводки. Это обусловлено их ценой, а также выбором способа монтажа проводки (см. Правила монтажа электропроводки: рассмотрим подробно). Ведь для наружных работ зачастую применяется именно открытые типы проводок.

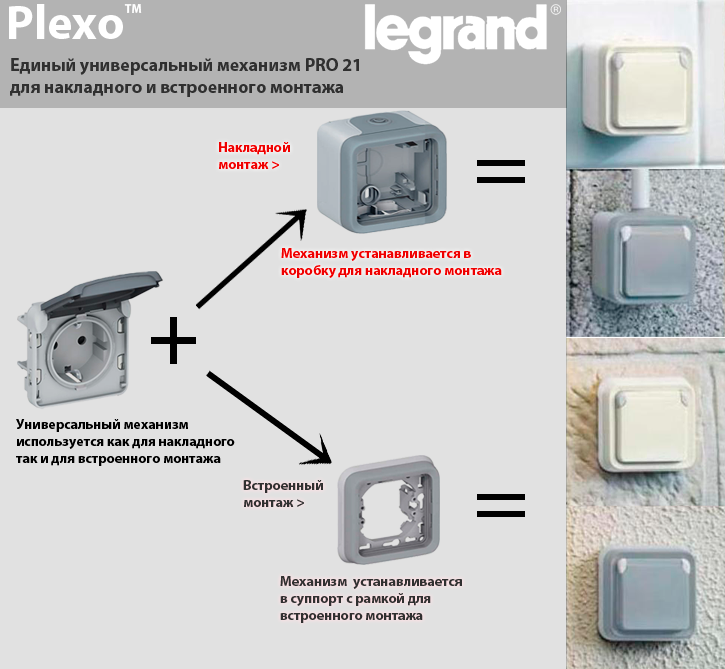

Если же вам необходима наружная розетка скрытого типа, то и такую можно найти. Но цена таких изделий несколько выше, а монтаж сложнее.
Но розетки делятся не только исходя из способа монтажа. Многое зависит и от способа их эксплуатации. Есть стационарные и передвижные изделия. Стационарные розетки имеют крепление для монтажа к стене или другим поверхностям.
Розетка водонепроницаемая предназначенная для переносок не имеет креплений. В лучшем случае это будет крючок.

Разновидности

Уличные влагозащищенные розетки подразделяются на виды согласно степеням своей защиты. На сегодня известно четыре типа защиты:

IP44;
IP55;
IP65;
IP66/67.

Далее подробно о каждом из видов.

IP44

Защита такого устройства основана на наличии крышки, которая прикрывает сверху электрические контакты. Такая розетка защищена от попадания уличных брызг, влаги, осадков, однако, если вода все-таки просочится в контакты, замыкания не миновать.

Вариант IP44

Область применения подобных устройств ограничена: как правило, их устанавливают только под навесами или под другим дополнительным прикрытием, часто под специальным козырьком.

IP55

Такая розетка уже более надежна, и способна без замыкания выдержать даже прямое попадание струи воды. Устройство может быть установлено и на стене дома, и на столбах, заборах, в беседке

Ограничены возможности установки только высотой — важно, чтобы розетка была расположена над уровнем снега

Устройство IP55

Связано данное ограничение с тем, что длительное воздействие снежной холодной и влажной массы может вывести приспособление из строя.

IP65

Такая розетка полностью и надежно защищена от попадания любой влаги: как мелких брызг, водяной пыли, так и направленной струи.

Среди наиболее популярных моделей данной группы выделяются устройства IP65 Легранд (Legrand). Модели выпускаются как накладные, так и встраиваемые. Причем можно приобрести как и полностью готовое к установке изделие, так и по частям, чтобы собрать нужную конфигурацию самостоятельно. Этот бренд имеет французские корни, поэтому дизайн изделий в данном случае на высоте. Компания производит огромный ассортимент товаров для дома: кроме розеток можно выбрать также переключатели, лампы, фонари и прочие виды электрооборудования. Отметим проработанность и детализированность продукции Легранд. Данное изделие позволит избавиться от длинных проводов переносимых розеток при подключении компрессоров для пруда.

Отличный вариант для установки на открытой местности

Нельзя не отметить и источники электропитания бренда Шнайдер Электрик (Schneider Electric). Эта немецкая компания выпускает продукцию высочайшего качества за вполне доступные деньги. Продукция данного бренда надежно защищена от попадания влаги и очень долго служит — оптимальное решение. Рекомендуем остановить выбор на устройствах типа IP65 — для дачи и частного дома они идеальны, выпускаются как в накладном, так и во встраиваемом варианте.

IP66/67

Это устройство снабжено максимальной защитой от проникновения влаги. В том числе розетка устоит даже при попадании на нее прямых, обильных и тяжелых струй воды: даже струя из поливочного шланга не причинит вреда устройству. Розетки с индексом IP66/67 защищены и от штормовых волн. Отметим, однако, что для бытового применения такая защита чаще всего не требуется: обычно данные розетки приобретаются для предприятий.

Чаще всего применяется для использования на улице с высокой влажностью

Как видите, для дачного участка лучше всего подходят розетки типа IP55/65 — это оптимальный вариант, позволяющий надежно защитить устройство от попадания влаги, и в то же время не переплатить.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

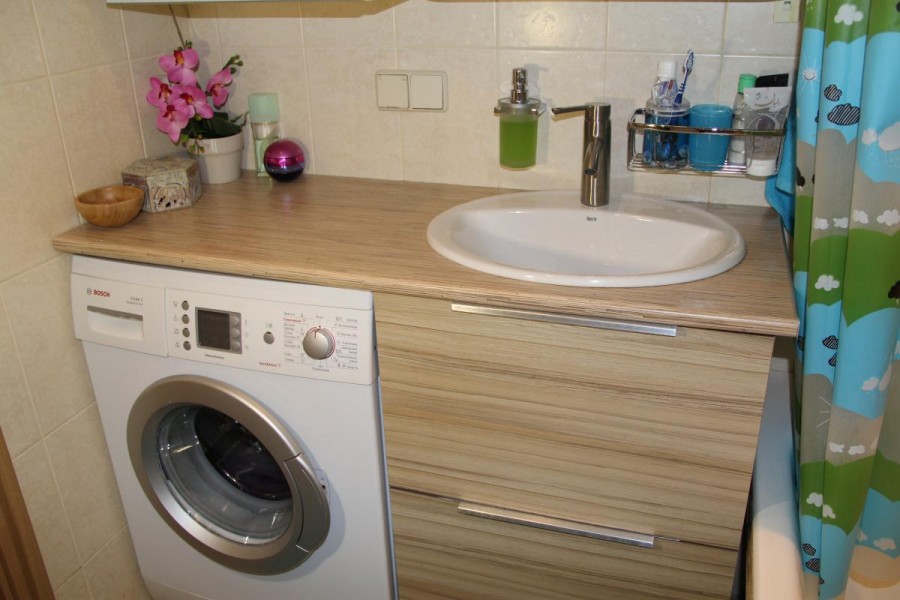

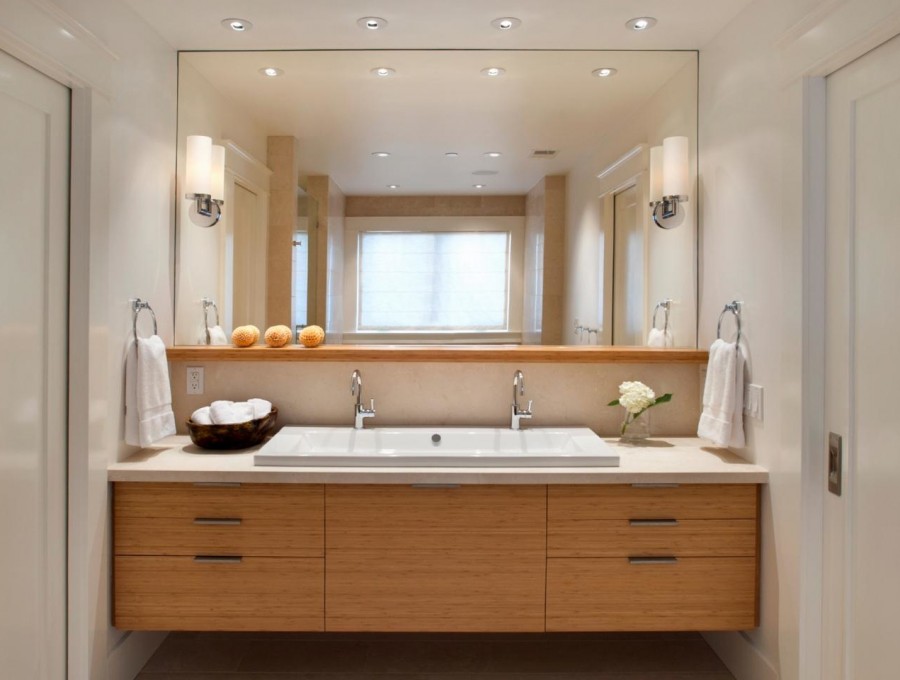

Розетка в ванной, можно или нет?

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения.

Зачем это надо?

Зачастую стандартные варианты вставляют одну розетку снаружи. Это вызывает большое количество неудобств во время использования. Шнур всегда будет мешаться при закрытии и открытии дверного проема.

Сейчас есть качественные влагозащитные механизмы, чтобы пользоваться всеми электроприборами внутри самого влажного помещения в квартире в целости и сохранности. Всё сделано для того, чтобы вы почувствовали комфортные условия.

К тому же не будет никаких сквозняков. Вы сможете уединенно посидеть внутри без каких-либо внешних раздражителей.

Чаще всего пользуются феном, стиральной машиной, бритвой, гидромассажем и водонагревателем. Всё это станет намного легче сделать после того, как вы определитесь с высотой розеток в ванной комнате.

Виды

Часто на изделии уже пишут степень защищенности от влаги по шкале от 0 до 8. Причем восьмерка может даже полностью погружаться в воду на глубину до 1 метра – ей ничего от этого не будет.

В санузлах можно обойтись и четвертым классом – защита от брызг и капель. Все розетки лучше всего оснастить прыгающей крышкой. Отверстия в таком случае никогда не будут намокать.

Безопасность

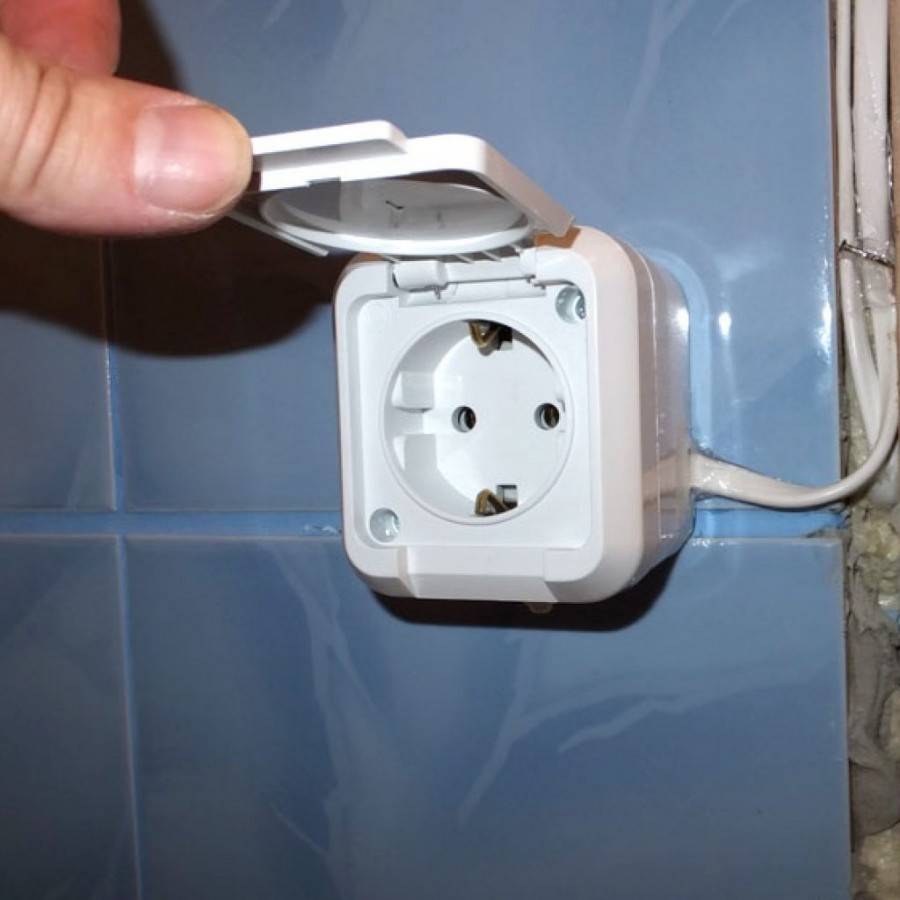

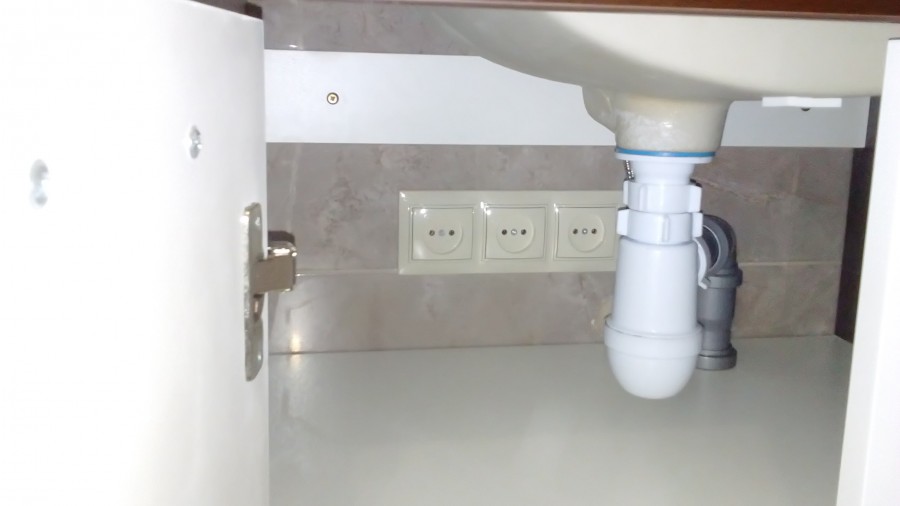

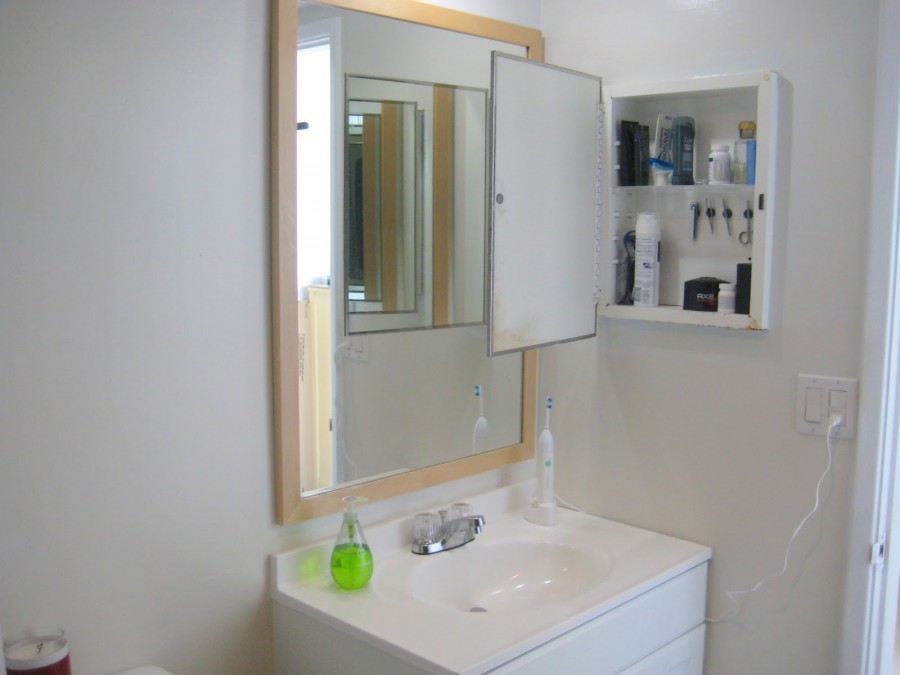

Многочисленные варианты по установке показаны на фото розеток в ванной. Но всегда нужно дополнительно помнить обо всех требованиях электробезопасности.

Обязательно надо устанавливать так называемые УЗО – это устройства защитного отключения. Они быстро отключать электропитание, если есть угроза нанесения травмы человеку. Это может быть в тех случаях, когда протекает корпус, происходит короткое замыкание или прикосновение к частям, где идет ток.

Степени защиты

Защищенные электрические розетки подразделяются:

на изделия с защитой IP44. Розетки обладают защищенностью от нерегулярно попадающей влаги на изделие. Для защиты в розетке установлены шторки, оберегающие открытые контакты на стене. Монтаж защищенной розетки проводят наверху стены такой высоты, чтобы уберечь электрическое изделие от попадания воды;
на электрические розетки с IP55. Для установки защищенного изделия подходят столбы на улице, фасады, заборы большой высоты. Исполнение защиты разъемов нужно при поступлении с улицы внутрь прямых осадков и света. Однако установку защищенного от влаги электрического изделия производят на такой высоте, чтобы зимой до нее не доставали сугробы;
на защищенные изделия с IP65. Одинарные и электрические двойные розетки такой защиты не дают просачиваться в изделие воде и мелким пылинкам. Их установку проводят на высоте стен и на любом уровне с заземлением;
на розетки, имеющие степень защищенности IP66 и 67. Электрическое изделие полностью защищено от влаги. Установка наверх розеток с заземлением необходима в районах с разнообразными катаклизмами.

Подготовительные работы

Чтобы розетка 220В была поставлена правильно, необходим ряд подготовительных работ. Для закрытой или открытой проводки он схожий, отличия только в нескольких этапах. Для работы потребуется набор следующих инструментов:

отвертка (лучше брать отвертку-индикатор для проверки отсутствия напряжения в сети),
подрозетник (если его нет или он нуждается в замене),
кабель для подключения (если необходима полная установка, а не замена старой розетки на новую),
перфоратор (также необходим для полного монтажа оборудования),
выбранная двухгнездная розетка,
нож со сменными лезвиями,
саморезы,
мультиметр,
кусачки с изолированными рукоятками.

Работы выполняются в следующей последовательности:

Выбирается точка для открытой проводки (или закрытой), необходимо соблюдать принятые сегодня правила монтажа подобного электрооборудования. Нельзя ставить розетки непосредственно у пола, соблюдать расстояния от нагревательных приборов, газовой плиты.
Отключается подача электроэнергии на вводном щитке в квартиру, обязательно проверяется отсутствие напряжения при помощи мультиметра или индикаторной отвертки. Это обязательное условие, необходимое для соблюдения мер безопасности.
Демонтируется старая розетка, оставляются выходы проводов, достаточные для нового подключения

Для этого надо снять наружную декоративную крышку, отжать лапки, вытянуть рабочую часть и осторожно отсоединить проводку.
Торчащие из подрозетника (если он есть) провода надо зачистить, сняв примерно 20 см изоляционного слоя, затем снова заправить в подрозетник.

( 1 оценка, среднее 4 из 5 )

Подробности о розетках

Устройство электрической розетки

Свое название изделие получило из-за схожести с одноименным интерьерным декором, а тот слишком поход на розу. Устройство внешней электророзетки достаточно простое.

Но каждое из устройств имеет свой уровень защиты.

Степень защиты

Так как наружные розетки нередко устанавливают на улице, или в загрязненных и влажных комнатах/постройках, материал и механизм должны быть довольно прочными. На каждом из устройств есть возможность защиты механизма от воздействия влаги и пыли (к примеру, влагозащищённые накладные розетки). Если на устройстве написаны буквы IР и две цифры, то первая означает уровень защищенности от твердых загрязнений, а вторая от жидких. Для комнат с высоким уровнем влажности или улицы настоятельно рекомендуем покупать устройства, имеющие метку IP44 – IP68. Их корпус отлично защищен от различных повреждающих факторов, корпус литой, а еще есть вставки из резины для герметизации. Для квартиры можно приобрести розетку, степень защиты которой составляет IР21.

Как выбрать розетку

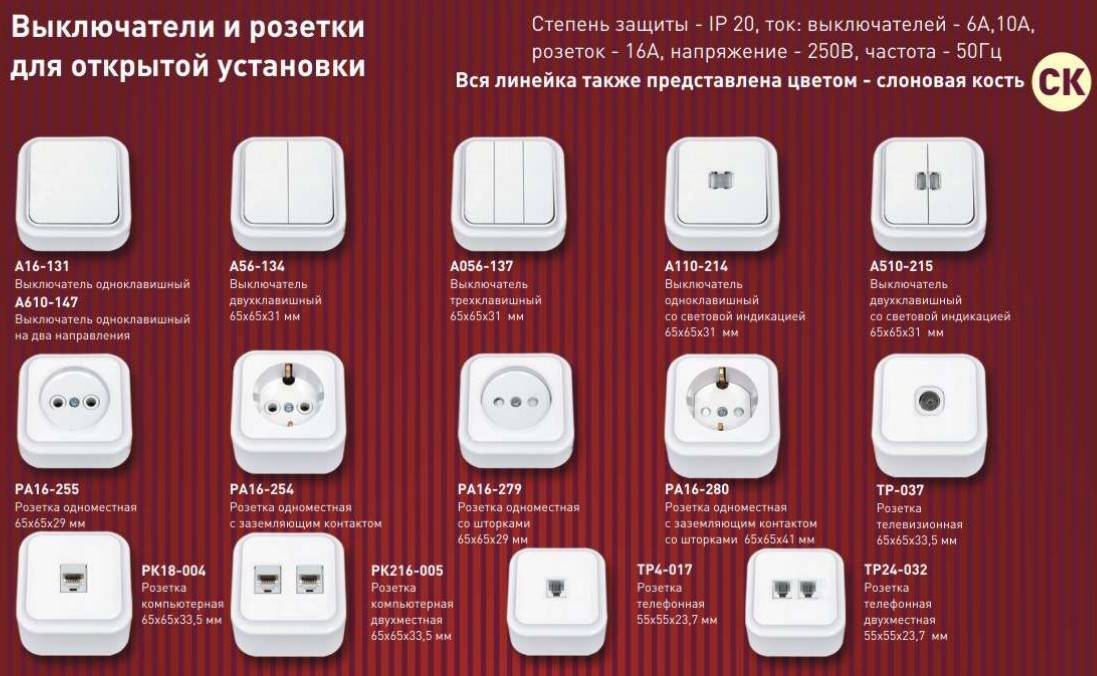

Есть такие разновидности изделий:

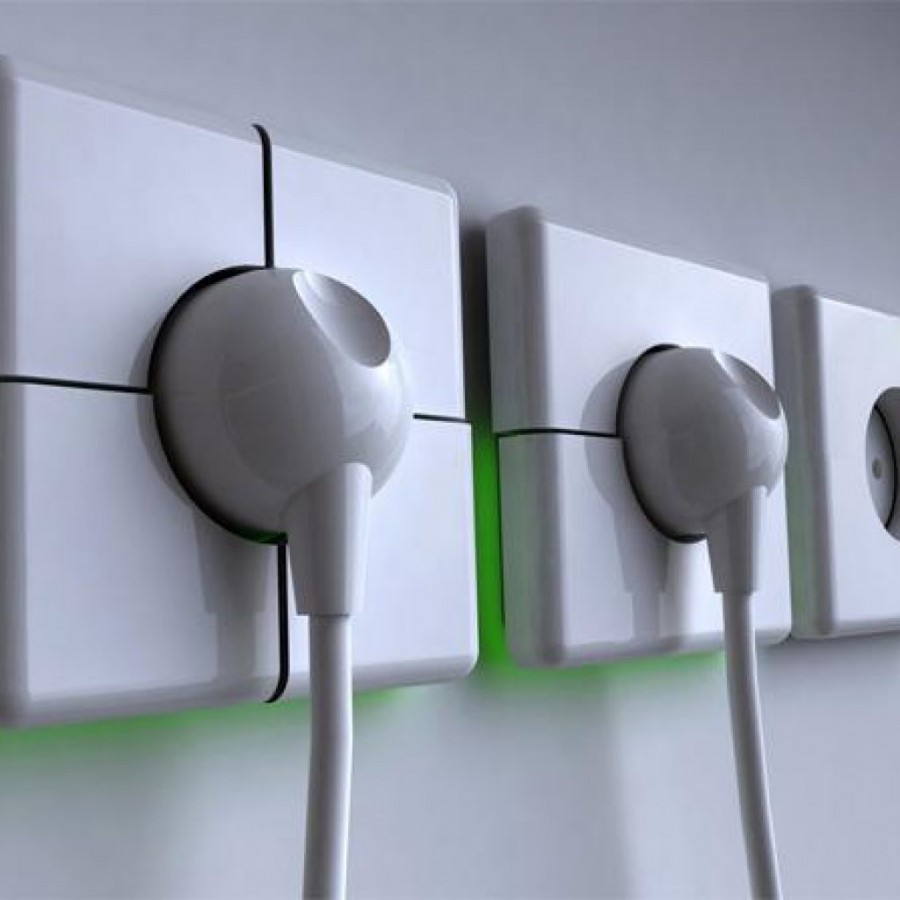

Декоративные – это электрические розетки с малой высотой, разные по форме, размеру и цветам (синие, черные и другие).
Электрические розетки с повышенной защитой – у них есть специальная защитные «шторки», которые закрывают отверстия.
Угловые – предназначены для установки в углах.
Одинарные стандартные – устройства, имеющие высоту до 7 см и ширину до 5 см, а также один вход для штепселя.
Стандартные двойные накладные розетки – блок розеток с двумя разъемам для штепселей.

При покупке изделия важно учитывать уровень напряжения (в пределах 220-240 В), номинального тока

Также важно обращать внимание на то, как зафиксированы провода – самыми надежными являются винтовые зажимы, а клавишные не столь прочны и быстро ослабевают

Для чего нужна розетка на улице?

Для исполнения хозяйственных процедур в саду неудобно применять бензиновое оборудование. Для улицы практичнее использовать электрические приборы, подключенные в защищенные от дождя боксы.

Так, электрические уличные розетки водонепроницаемого типа требуются:

в период подключения электрической ножовки;
для исполнения операций электрическими ножницами при уходе за разнообразными кустарниками;
с целью подключения проверенных электрических насосов при монтаже водного оборудования для сада;
для установки водяного и воздушного очистителя при уборке отходов или снега на участке;
для монтажа электрического барбекю, чтобы не применять дрова при осадках;
для подключения электрического освещения в альтанку или для установки дополнительных приборов света на улице;
для монтажа на участке защищенной от влаги стереосистемы при помощи двойной электрической наружной розетки.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Наглядная схема монтажа отдельной розетки

Albert

Производитель более 150 лет занимается наружным освещением, объединяя новые технологии и высокие стандарты качества. Вся продукция производится на собственном предприятии во Фрёнденберге-на-Руре. Философия бренда строится на сочетании творческого подхода с техническими ноу-хау для повышения эффективности и гибкости своих решений. Так, при проектировании уличных розеток дизайнеры создают не просто функциональное устройство, но и элемент, который дополняет общую концепцию.

Компания сама занимается литьем алюминиевых деталей, разрабатывает долговечные материалы для увеличения срока службы и повышения безотказности работы.

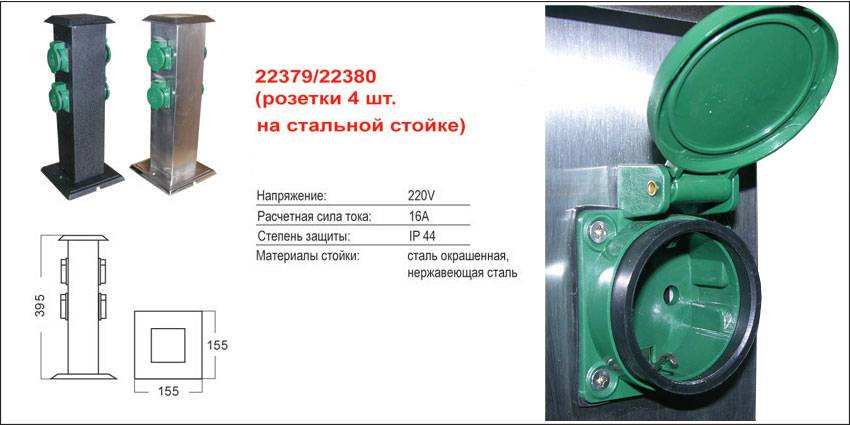

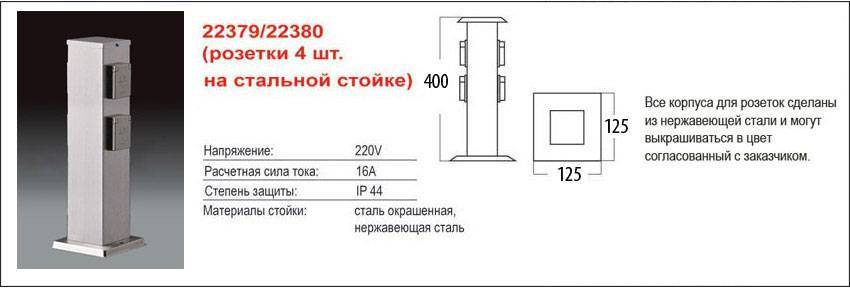

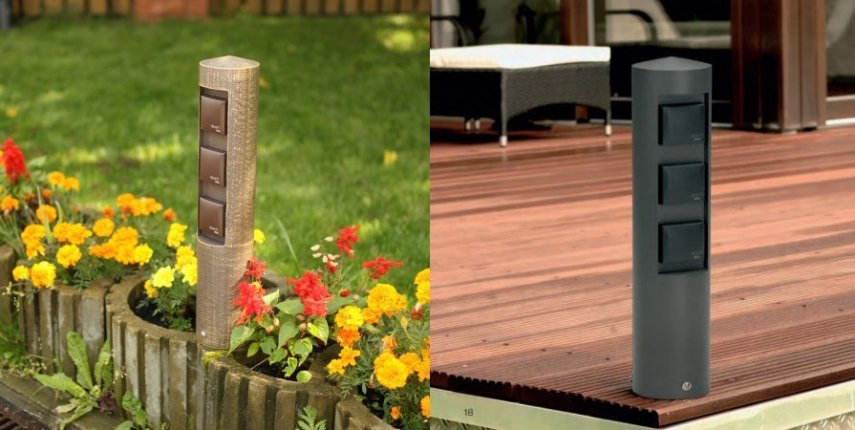

Колонна Albert 2102

Блок с тремя розетками в цельном литом алюминиевом корпусе, который защищает от дождя и струй воды при поливе.

Модель устанавливается на основание. Разные варианты дизайна колонны подойдут для загородной классики и для оснащения современных террас. В линейке также выпускаются колонны со светильниками.

Каждая розетка закрыта крышкой из ударопрочного материала. Краска на основе синтетической смолы не выгорает, хорошо переносит контакт с водой, сезонные перепады температур.

Световая колонна Albert 2109

Колонна с треугольным сечением в корпусе из нержавеющей стали со встроенным светильником.

Нейтральное исполнение подойдет для частного дома, общественного и коммерческого пространства.

Блок на штыре Albert 2103

Удобный переносной блок в цельнолитом алюминиевом корпусе на штыре. Штырь вставляется в землю – при необходимости розетку можно перенести на другое место или убрать при сезонном использовании.

Шнур длиной 2,5 метра с герметичным заводом в корпус позволяет в отдельных случаях использовать розетку как удлинитель.

Аспекты выбора подходящей накладной розетки

Разновидности гнезд накладных розеток

При выборе розеток для помещений различного назначения нужно учитывать не только эстетические, но и технические характеристики. От правильности оценки качества товара зависит практичность его эксплуатации.

Следует обращать внимание на такие критерии:

Мощность. Этот показатель определяет сферу применения изделия и возможность без повреждения выдерживать длительную нагрузку.
Размер. Габариты гнезда определяют сферу его применения как на открытых стенах, так и за мебелью, кухонными приборами и бытовой техникой.
Прочность. Целесообразно приобретать устройства из толстого и крепкого пластика, не разрушающегося при ударах.
Безопасность. Использование розетки открытой проводки двухгнездной с заземлением исключает поражение током при аварийных ситуациях. Хороший пластик не горит при нагревании и не выделяет ядовитый дым.
Герметичность. Влагозащищенный прибор можно использовать в ванной комнате, возле мойки на кухне, на открытом крыльце и даже на уличном столбе.
Эстетичность. Изделия должны хорошо вписываться в интерьер, дополняя стиль помещения. Помимо традиционного белого, существует множество других цветов, в которых производятся розетки одноместные открытой установки.

Схема подключения розетки с заземлением

Кроме этого есть смысл приобрести устройства, в которых имеется выключатель и индикатор напряжения.

Гнезда различных типов имеют штепсельный разъем диаметром 4,0 мм и 4,8 мм (евро). Изделия с меньшими отверстиями нельзя использовать для подключения современной техники, так как штекеры в них не войдут.

Следующим техническим показателем является сила тока, на которую рассчитаны приборы. Стандартом считается 8 А (1,8 кВт) и 16 А (3,6 кВт). Мощность является показателем устройства, независимо от того, какой разъем в нем стоит — одинарный или двойной. Расчетная сила тока определяется видом и толщиной металла, из которого изготовлены его внутренние детали. Кроме этого, выбор зависит от материала и сечения проводки. В среднем 1 мм² медной жилы выдерживает 1 кВт (5 А).

Другим фактором, определяющим целесообразность приобретения розетки, является наличие клеммы заземления. К этой детали подключается желто-зеленая жила, выводящая ток утечки в стальной контур, закопанный на улице в грунте.

Как установить и подключить наружную розетку.

Давайте начнём с того как и на что установить! Установка наружных розеток довольно проста. Они крепятся непосредственно к выбранному основанию.
Для начала снимаем переднюю панель и оставляем только заднюю крышку, которую и будем крепить к выбранной поверхности

То ли это будет столб, стена, забор неважно. Сначала крепим заднюю часть, а после того как подключим провода к розетке, к задней крышке розетки, прикручиваем переднюю.
Понять как провести установку наружной розетки, нам поможет понять эта фотография

Как установить накладную розетку

Помните! Данный вид розетку можно и приклеить.

Вообще, под крепление наружной розетки, на её корпусе предусмотрены технологические отверстия под крепёж

Но если таковых нет, можно просто «прошить» монтажом заднюю стенку насквозь. Ничего страшного из этого не получится.
На бетонные стены наружную розетку крепим следующим образом — сначала проделываем отверстие в стене под быстрый монтаж, вставляем пробку, а саму розетку крепим уже на забивной гвоздь.

А теперь как подключить.

Что бы подключить наружную розетку к электричеству, нам понадобится запитанный кабель. А кабель мы будем запитывать, от распределительного щитка или непосредственно от распределительной коробки.

ВыRUBаем освещение во всём доме под средством счётчика (выкручиваем пробки) или отключаем при помощи УЗО (все тумблеры опускаем в низ). Только после этого начинаем подключать провода!

Подключив провод к УЗО или распределительной коробки, мы тянем провода к наружной розетке.
На корпусе наружной розетки, предусмотрена два входа для проводов, которые расположены сверху и снизу розетки (бывает что и по бокам)

Проламываем пальцем или отвёрткой нужное нам отверстие и заводим в него провод.
Оголяем два кончика провода на один сантиметр и вставляем в продолговатое гнездо для проводов, поджимаем их штифтом (можно не обращать внимание где был подключен минус, а где плюс на коробке.)

Давайте что бы не запутаться рассмотрим подключение наружной розетки на этой схеме №2.

Как подключить наружную розетку к сети 220

Ну а на последок, давайте посмотрим видео, в котором показывают, как подключать и устанавливать наружную водонепроницаемую розетку.

Статья — «электрические розетки наружные», подготовлена копирайтером сайта Строительство от а, до я. Енакиево-Донецк*.

Установка розеток

Неправильное расположение розеток

К наружному блоку провода проводятся без штробления стен, закрепляются небольшими гвоздиками с крючками. От повреждения спасают специальные пластиковые каналы. Снизу закрепляются плинтусами с выемками для размещения кабелей. Рекомендации по прокладке:

нельзя устанавливать рядом с нагревательными приборами, плитой;
от источников воды – не менее 30 см;
высота рассчитывается с учетом потребностей пользователей.

В последнее время розетки часто устанавливают вблизи выключателей.

Отключение электричества

Исполнение норм и требований безопасности – первый пункт. Следует обесточить участок, где будет подключаться и устанавливаться розетка. Отключается питание на лестничной площадке, если установка производится в квартире, переключатели автомата переводятся в положение «выкл».

Разметка места и подготовительные мероприятия

Разметка строительным уровнем

Нужно подготовить розетку: снять верхнюю крышку, отодвинуть фиксаторы (например, отверткой). Затем устройство разделяют на части – панель, основной механизм и корпус.

На стене в первую очередь размечают места для закрепительных отверстий. Выровнять можно с помощью специального прибора – уровня. Отметки ставят карандашом, затем делают разъемы (дрелью, сверлом). Для бетонных стен используют дюбель-гвозди, в деревянных покрытиях – шурупы.

Прикрепление рабочей части

После подготовки отверстий можно приступать к непосредственному закреплению розетки. Механизм устанавливается и выравнивается, закрепляется дюбелями и шурупами. Проверяют плотность прилегания основания – потянуть, подвигать. Расстояний и шевелений быть не должно.

Подготовка проводов

Распознавание фазы и ноля в проводе

Кабель – закрепление и подводка – один из наиболее ответственных этапов в подключении розетки. Провода внутри необходимо зачистить не менее чем на 1 см до появления металлического сердечника. В приборе три типа проводов:

фазовый — красного цвета, иногда черного или коричневого;
нулевой — голубого, синего с белым;
для заземления — зеленый с желтым.

Особенности устройства клемм

Крепление провода с помощью зажимных клемм

Клеммы – это специальные зажимы или винты, которые прижимают оголенную часть кабельного изделия к токопроводящей пластине. Розетки лучше выбирать с винтовыми клеммами. Зажимные быстро выходят из строя – из-за постоянного давления ослабевают, вследствие чего теряется контакт. Исправить такую розетку уже нельзя, требуется полная замена.

Подключение механизма

Если в проводке здания заведены только два направляющих кабеля – фазовый и нулевой – третий останется невостребованным. Подключить заземление розетки не удастся. При наличии трехжильного провода требуется определить заземляющий и заизолировать его.

Кабели соединяются по цветам. Правильность подключения можно проверить с помощью мультиметра или других подобных устройств.

Установка крышки

Внешняя панель крепится по-разному, зависит от типа установленной розетки. Классический вариант – белый пластмассовый блок – нужно наложить поверх корпуса и нажать до характерного щелчка.

Проверка работы – завершающий этап. Включают автоматы на общедомовом трансформаторе, проверяют контакты специальным прибором или непосредственным включением техники. Во втором случае при неправильном подключении устройство может сгореть.

https://youtube.com/watch?v=lqDbHopOqxY

Коротко о главном

Розетка предназначается для временного подключения электрооборудования к сети. Состоит она из таких узлов, как база, элементы крепления, контакты, клеммы для заземления и крышка.

Классифицируются электророзетки по ряду параметров:

Номиналу и силе тока.
Способу монтажа.
Уровню защиты от влаги и пыли.
Количеству гнезд.
Дополнительным возможностям.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно. Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет). Прокладка внутренней проводки требует штробирования стены

Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Виды наружных розеток

Принято выделять следующие группы:

стандартные розетки наружные одинарные,
стандартные розетки наружные двойные,
стандартные наружные розетки с защитой,
декоративные наружные розетки.

Все они бывают как с заземлением, так и без него. По факту, заземление необходимо только в двух случаях:

если наружная розетка монтируется в металлическом гараже,
если монтируется декоративная наружная розетка.

Далее подробно рассмотрим каждый из видов:

Стандартные наружные розетки представляют собой пластиковый контейнер в который вмонтированы корпус, контакты и пластины обжима штепселя. Так как механизм розетки имеет стандартную высоту в 5-7 см и ширину 4-5 см, итоговые размеры наружной розетки, с учетом защитной гарды под вилку электроприбора, составляют от 10 до 15 сантиметров в высоту и около 10 см в ширину. Обычно имеют форму параллелепипеда.
Двойные наружные розетки отличаются от одинарных только наличием нескольких разъемов под штепсель.
Розетки с защитой бывают как одинарные, так и двойные. Основная отличительная черта – наличие закрывашки, которая препятствует свободному доступу к разъему. Используют их либо на садовом участке, чтобы насекомые не залазили, либо для защиты здоровья маленьких детей.
Декоративные наружные розетки появились сравнительно недавно. Их главное достоинство – высота, всего 1,5-2 см, что аналогично внутренним розеткам. Из-за особенностей устройства такие приспособления пригодны для монтажа в жилых помещениях. Разнообразие расцветок и форм вкупе с простотой монтажа делает их серьезными конкурентами внутренним розеткам. Но это только на первый взгляд. Крепление по средствам двухсторонней клеящей основы или даже болтами к стене не является надежным. Клей и дюбеля достаточно устойчивы к постоянным нагрузкам, но резкие усилия по высовыванию вилки из розетки, расшатывают конструкцию и приводят к тому, что розетка отваливается. Поэтому лучше не экспериментировать и устанавливать наружные розетки в соответствующих местах.

Срок службы розетки во многом зависит от ее качества

Поэтому при выборе лучше обратить внимание на проверенные фирмы. В их числе:

Simon, Испания,
Jung, Германия,
Gira, Германия.

При выборе наружной розетки необходимо учитывать следующие характеристики:

Степень защиты оболочки от проникновения внутрь розетки воды и внешних твердых элементов. Маркировка степени защиты отображается на самой розетке двумя цифрами. Первая цифра отображает степень защиты от проникновения внешних предметов и ранжируется от ноля до шести. Где шесть — максимальный уровень защиты. Вторая цифра отображает степень защиты от воды, и ранжируется от нуля до девяти. Где девять обозначает полную водонепроницаемость под давлением.
Показатели номинального тока и номинального напряжения.
Материал основы корпуса наружной розетки. Желательно приобретать розетки белого или бежевого цвета, что говорит об использовании полноцветного пластика без красителя.

Инструкция по установке

По сути процесс установки не сильно отличается от тривиальной технологии, используемой в любом другом месте квартиры. Точки, в которых будет находится розетка или выключатель, должны быть выбраны заранее, и кабель после монтажа окна уже должен находиться на месте. Высота над подоконником не играет особой роли, но специалисты советуют выдержать хотя бы 10 сантиметров.

Оконный откос необходимо отделить от монтажной пены, подготовить в нем отверстия для установки подрозетников. Затем откос устанавливается на место при помощи небольшого количества монтажной пены или клея

Важно проверить прочность конструкции после демонтажа, так как современные розетки сильно держат вилки, и ее извлечение в некоторых случаях может вызывать отслоение откоса

Подрозетники следует выбрать не для бетонных стен, а именно для гипсокартонных. Они отличаются наличием специальных зажимов на винтах, с помощью которых осуществляется крепление. О том, как установить подрозетник, мы рассказывали в отдельной статье. После этих манипуляций останется только установить розетку или выключатель по стандартной технологии в подрозетник. Никаких дополнительных нюансов для монтажа с этого момента уже не будет.

На видео ниже наглядно демонстрируется, как осуществляется установка розетки в откос и какие нюансы нужно учитывать при монтаже:

https://youtube.com/watch?v=Eprjyl2vueE

Особенности и правила монтажа уличных розеток
