Термостатический клапан для радиатора отопления: назначение, виды, принцип работы + монтаж

Термостатические головки

Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом.

Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.

Ручные

Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.

Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.

Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.

Механические

Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.

Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.

Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.

Газовый или жидкостный

Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.

Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

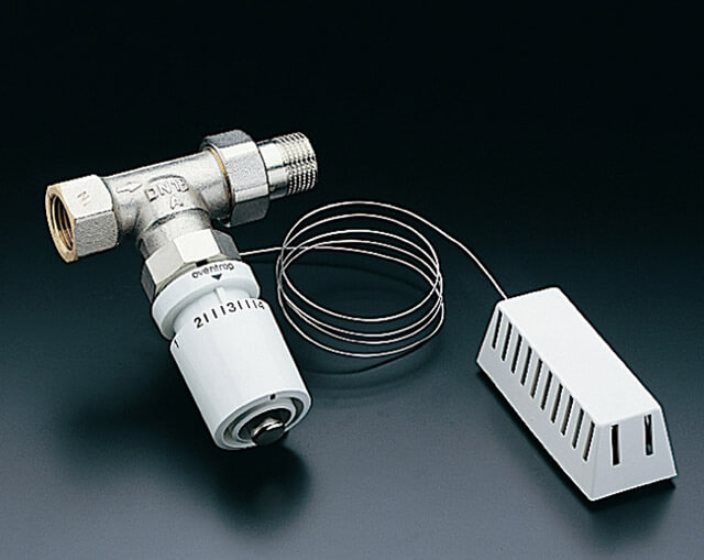

С выносимым датчиком

Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.

Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.

Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.

Электронные

Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.

Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.

Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.

Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.

Как правильно установить термоклапан.

Очень важно правильно установить термостатический клапан на радиатор отопления. Угловая термоголовка HEIMEIER

Угловая термоголовка HEIMEIER

Основные рекомендации таковы:

Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха, чтобы система работала стабильно и не нарушался установленный температурный режим.

Установка термоклапана рекомендуется на входе в радиатор и стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.

Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления и даже полностью вывести ее из строя, что особенно нежелательно в холодное время года.

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Выгода от использования

Ощутить экономический эффект от использования термоголовок можно только в том случае, когда учёт затрат на отопление производится адресно. То есть, один счётчик ведёт учёт расхода тепловой энергии одной квартиры.

При установке счётчика на весь дом или подъезд расходы делят на все квартиры по величине жилой площади. Оснащать радиаторы термостатами в отдельных квартирах не имеет смысла.

В частном секторе  автоматический запорный кран, синхронизированный с котлом, постоянно выдерживает заданный температурный режим нагрева радиатора отопления. В этом случае перерасход тепловой энергии исключён. Котельное оборудование постоянно потребляет топливо в оптимальном объёме.

Выгода от использования термостатического клапана становится видна в приходящих счетах за электроэнергию или газ. При использовании жидкого или твёрдого топлива экономия сказывается сокращением объёмов их потребления.

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Разновидности терморегуляторов для системы централизованного обогрева

В настоящее время выпускаются три основных типа терморегуляторов:

• механические, с возможностью настройки подачи теплоносителя вручную;
• электронные, которые управляются при помощи выносного датчика температуры;
• полуэлектронные, с возможностью управления специальной термоголовкой, оснащенной сильфонным устройством.

Далее расскажем о каждом из типов термостатов более подробно; и начнем с механических устройств. Скажем сразу, что главные достоинства последних – это простота в эксплуатации, стабильная работа и невысокая стоимость. Кроме того, для их работы не требуются дополнительные источники энергии. А приборы отличаются еще и достаточно высокой точностью регулировки. Но есть у таких приборов и свои недостатки, в том числе, отсутствие шкалы для регулировки и балансировки, а потому настройка производится опытным путем.

Как правило, каждое такое устройство состоит из привода, регулятора, а также сильфона, который наполнен газом или жидкостью. При этом вещество, находящееся в сильфоне и играет ключевую роль. При изменении положении рычага оно перемещается в специальный золотник и меняет положение штока; а тот, в свою очередь, частично закрывает проход для теплоносителя.

Более сложные конструкции – это электронные термостаты, ими управляет программируемый микропроцессор. И при помощи нескольких кнопок на таком терморегуляторе в комнате можно создать нужную температуру. Более того, есть и многофункциональные модели, которые можно применять для регулировки смесителя, насоса и котла.

Если говорить о строении и принципах работы такого устройства, то они мало чем отличаются от механических систем. Здесь также используется сильфон, наполненный веществом, которое чутко реагирует на все изменения температуры в помещении. Так, при повышении последней вещество расширяется, давит на стенки и двигает шток, который автоматически перекрывает клапан. Снижение температуры ведет сжатию рабочего вещества, сильфон не растягивается и клапан открывается.

Существует несколько разновидностей электронных термостатов, но в основном их подразделяют на открытые и закрытые. В последних не предусмотрена возможность автоматически определять температуру. А вот главное преимущество открытых приборов – это возможность программирования многих функции. Но используются подобные устройства чаще всего на промышленных предприятиях. Добавим, что для всех электронных приборов требуются дополнительные источники энергии – батарейки или аккумуляторы.

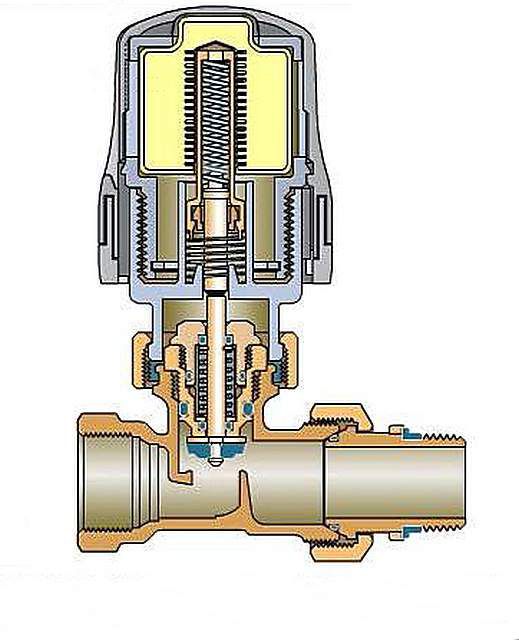

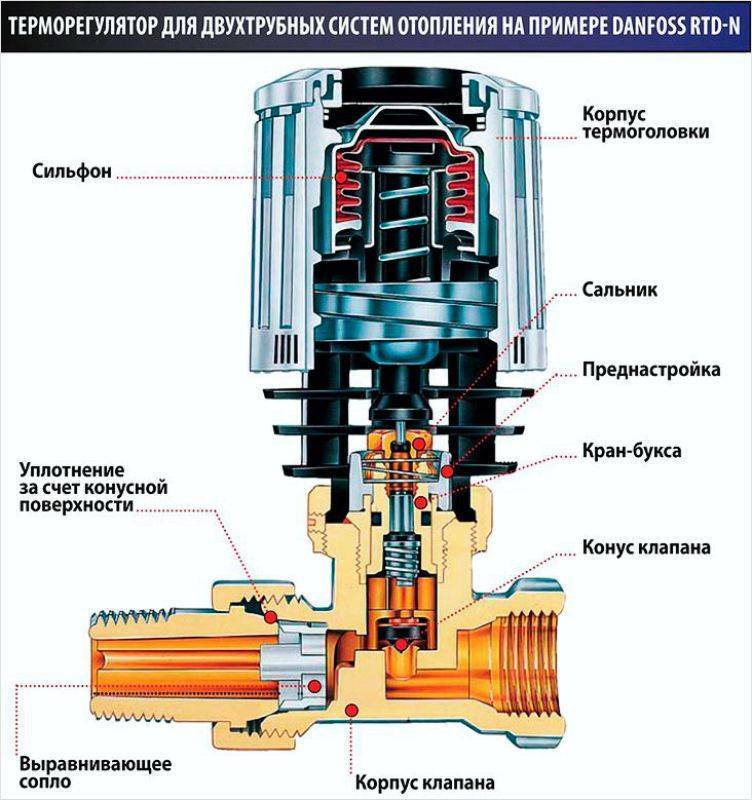

Конструкция термостата для батареи отопления

Считается, что для использования в быту лучше всего подходят полуэлектронные терморегуляторы. Последние снабжены специальным цифровым дисплеем, на котором отображается температура в помещении.

Добавим, что все такие устройства можно подразделить по типу используемого вещества в сильфоне – на жидкостные и газонаполненные. Кроме того, такие приборы обычно оснащаются встроенным либо дистанционным датчиком. Отметит, что газонаполненные приборы обладают повышенным сроком службы от двадцати лет и более.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет; Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи; Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе; Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка; Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа; Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;. Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
3. Соединить терморегулятор с подающей магистралью.
4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
2. В комнате должен находиться обычный термометр.
3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
7. Клапан оставляется в данном положении.
8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Процесс установки клапана в отопительную систему достаточно прост. Всю работу легко можно проделать самостоятельно. Тем более, что терморегулятор можно устанавливать как на новую, так и на уже эксплуатируемую систему.

Как расчищать отопительный прибор для дома или квартиры

Как рассчитать нужное количество секций радиатора отопления? Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр площади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q– требуемая теплоотдача от радиаторов отопления.

S– площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет:

N = Q/ Qус

N– рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 Вт тепловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h× 40 (34)

h – высота потолка над уровнем пола.

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Регулировочные краны для радиаторов отопления

Для соединения отопительного трубопровода с батареей широко используются радиаторные краны. Это запорная арматура, позволяющая контролировать расход горячей воды или отключать поврежденный участок магистрали. Также ее задачей являются: сброс теплоносителя и препятствование появлению воздушных пробок. Обычные краны шарового типа могут находиться только в положении «открыт/закрыт» и не рекомендуются для врезки в систему отопления, в то время как специальные запорные устройства (имеющие похожую конструкцию) позволяют плавно регулировать процесс циркуляции теплоносителя и способствуют более эффективной теплоотдаче.

По сути, такие изделия представляют собой запорно-регулирующие вентили, максимально защищенные от коррозии. Материалом служит латунь (иногда с добавлением свинца) или высококачественный пропилен. В первом случае кран для радиатора крепится на фитинг с резьбой, во втором используется сварка. Сверху металл покрывается защитным слоем из хрома или никеля (методом напыления). Деталь, регулирующая расход теплоносителя, называется термоголовкой, она характерна исключительно для кранов подобного типа. Внешний вид и конструкция выглядят эстетично; устройства устанавливаются:

• На стояках в квартирах с централизованным отоплением, с целью разделения на участки для последовательного ремонта.
• На байпасах — для переключения насоса.
• Возле радиатора отопления, для удобного демонтажа и ремонта.
• В точках возможного скопления воздуха.

В зависимости от способа контроля расхода теплоносителя различают:

• обычные регулирующие краны для радиатора;
• устройства с термоголовкой (их еще называют термостатическими);
• модели с терморегулятором для отопительных батарей.

1. Регулировочные краны.

Они в свою очередь подразделяются на прямые и угловые типы (монтируются в зависимости от подачи теплоносителя). Такое исполнение позволяет регулировать расход исключительно вручную, что не всегда удобно. Краны герметичны, протечек не допускают, а главное — защищают радиаторы отопления от гидравлического удара при заполнении водой. Шкала определения температуры у них отсутствует, настройка выполняется с погрешностью. Обычные радиаторные регулировочные краны лучше всего использовать при сборке индивидуальной системы отопления. Хотя их внешний вид довольно эстетичный, в силу чего неплохо смотрятся и в офисе.

2. Устройства с терморегулятором.

Контроль над расходом теплоносителя в данном случае осуществляется с помощью:

• Обычной двухрежимной шаровой запорной арматуры.
• Конусного вентиля, позволяющего оставлять кран в промежуточном положении. Небольшим недостатком является ручной возврат в исходное состояние и потребность в отслеживании текущего.
• Автоматического терморегулятора, вмонтированного в отверстие перед радиатором отопления.

Принцип действия кранов основан на изменении проходимости теплоносителя, поступающего в радиатор, в зависимости от температуры в помещении. Их врезка способствует экономии энергоносителей и позволяет создать локальные зоны с нужной теплоотдачей. Краны с терморегулятором устанавливаются в одно- или двухтрубной системе отопления, в первом случае их нельзя монтировать без байпасов.

3. Термостатические радиаторные виды.

Это устройства для самостоятельного контроля за температурой. Термоголовка представляет собой кольцо с чувствительным элементом, реагирующее на тепловые колебания и изменяющее величину потока внутри схемы отопления. Выпускаются разновидности с ручной и автоматической регулировкой. В первом случае температура изменяется самостоятельно, во втором — автономно: сифон с жидкостью при превышении определенного значения увеличивает свой объем и меняет положение штока. Монтаж допустим как в одно-, так и двухтрубной системе отопления, термостатические устройства подходят при любой схеме подключения: боковой, нижней, диагональной.

Такие краны и вентили для радиаторов экономически выгодны, несмотря на высокую стоимость. Они самостоятельно поддерживают параметры системы отопления на заданном уровне, защищают батареи от промерзания и снижают расход газа, посему особенно актуальны для частных домов. Но точное отслеживание требует учета определенных условий эксплуатации, а именно: краны с термоголовкой не закрываются мебелью или другими материалами, плюс на них не должны падать прямые солнечные лучи. Если эти условия невыполнимы, то стоит купить другой тип вентиля для отопительного радиатора.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
3. Для поддержания необходимой температуры воды в разных ветвях системы.
4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления

Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Выгода от использования

Ощутить экономический эффект от использования термоголовок можно только в том случае, когда учёт затрат на отопление производится адресно. То есть, один счётчик ведёт учёт расхода тепловой энергии одной квартиры.

При установке счётчика на весь дом или подъезд расходы делят на все квартиры по величине жилой площади. Оснащать радиаторы термостатами в отдельных квартирах не имеет смысла.

В частном секторе  автоматический запорный кран, синхронизированный с котлом, постоянно выдерживает заданный температурный режим нагрева радиатора отопления. В этом случае перерасход тепловой энергии исключён. Котельное оборудование постоянно потребляет топливо в оптимальном объёме.

Выгода от использования термостатического клапана становится видна в приходящих счетах за электроэнергию или газ. При использовании жидкого или твёрдого топлива экономия сказывается сокращением объёмов их потребления.

Что такое терморегулятор для радиаторов

Терморегулятор — это элемент системы отопления помещений, устанавливаемый на радиаторы. Такие приборы называют еще термостатическими вентилями, термостатами или радиаторными клапанами. Они поддерживают установленную температуру, которая обеспечивает нужный микроклимат. Задумываясь о приобретении и монтаже этих устройств стоит учитывать, что регуляторы t не участвуют в нагреве радиаторов. Они могут лишь уменьшить количество тепла, отдаваемое системой отопления, но не увеличат максимальные возможности системы обогрева. Можно подумать, что, если термостат не нагревает, значит он может охлаждать. Иначе, почему понижается температура в помещении? Все просто. Это происходит за счет уменьшения сечения проводящего пути, по которому протекает нагретая жидкость.

Именно радиаторные терморегуляторы, устанавливаемые на батареи отопления, наиболее эффективны. Ведь они помогают отопить каждое помещение в зависимости от его предназначения. Например, сделав воздух в душевой более теплым, чем в спальне или коридоре. Один, общий на всю отопительную систему, регулятор, с этой задачей не справится. Термовентили помогают создать комфортный микроклимат и позволяют значительно сэкономить на оплате за потребление тепловой энергии. Кроме того, эти устройства являются универсальными, так как терморегулятор можно подключить и к инфракрасному обогревателю, и к масляному радиатору, и к конвектору.

Как устроен данный элемент

Регулятор температуры в батареях отопления представляет собой чашеобразный корпус.

Устройство можно спутать с обыкновенным радиаторным краном, который устанавливают на входе и выходе из батареи. Но вместо традиционного вентиля здесь применяется гайка. Она быстросъемная, накидного типа. При помощи этой гайки головка устройства крепится к корпусу.

Термостатические вентили имеют градуировку, с помощью которой можно выставлять необходимый режим работы. К корпусу устройства с одной из сторон подсоединяется трубопровод. С другой имеется накидная гайка и конусная уплотнительная система. Далее идет наружная резьба, которую вкручивают в пробку радиатора отопления.

Термостатический вентиль 3/4 можно легко монтировать на любые радиаторы. Накидная гайка позволяет в любой момент выполнить монтаж к радиаторам разного типа. Она подходит для быстрых монтажных/демонтажных работ. В верхней части корпуса прибора имеется еще одна гайка. Она помогает фиксировать непосредственно саму головку.

Зачем устанавливают клапаны термостаты на радиаторы

Купить термостатическую головку на радиатор стоит, если в вашем доме или квартире есть помещения и отдельные области, где температура должна регулироваться отдельно, независимо от работы общего контура отопления. При этом необходимо учитывать ряд условий, при которых клапан будет работать корректно — монтаж узла в местах, где не происходит скопления теплого или холодного воздуха, правильный выбор головки и рабочей среды, возможность установки прямого или углового клапана, соответствие узла показателям давления и температуре в системе отопления. При установке этого узла в однотрубных системах отопления выбирается клапан с повышенной пропускной способностью и обязательно организуется труба байпаса для поддержания циркуляции в системе.

Купить термостатические головки для радиаторов вы можете, изучив наш каталог и подобрав изделия с помощью профессиональных консультантов.

В завершение

Использование терморегуляторов для радиаторов отопления позволяет сделать работу отопительной системы максимально гибкой. Можно изменять в широком диапазоне температуру отдельных батарей, так что в доме всегда будет комфортный микроклимат.

На видео в этой статье рассмотрен принцип действия автоматического терморегулятора.

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления
