Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

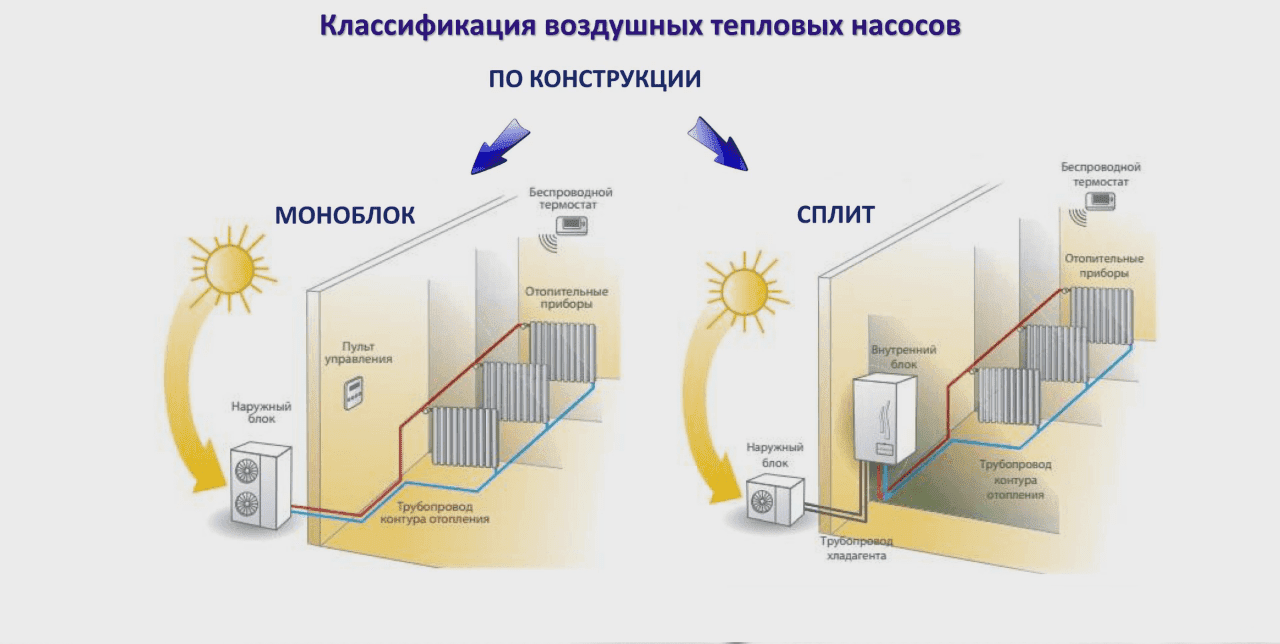

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Что такое тепловой насос, сфера его применения

Техническое определение теплового насоса — устройство для переноса энергии из одной области в другую с одновременным повышением результативности ее работы. Проиллюстрировать такую механику несложно. Представим ведро холодной воды и стакан горячей. Для их нагрева с определенной отметки тепла затрачено одинаковое количество энергии. Однако результативность ее применения — разная. Если одновременно снизить температуру ведра воды на 1 градус, полученной тепловой энергией можно довести жидкость в стакане практически до кипения.

Именно по такой механике работает тепловой насос, с помощью которого можно сделать обогрев бассейна или полностью обеспечить отопление загородного дома. Установка переносит тепло из одной области в другую, в общем случае снаружи помещения вовнутрь. Вариантов применения такой техники множество.

1. При определенных показателях мощности теплового насоса обогрев дома становится недорогим и эффективным.
2. Легко сделать ГВС с тепловым насосом, используя бойлеры вторичного нагрева.
3. При определенных усилиях и правильном проектировании доступно создание полностью автономной отопительной системы, питающейся от солнечных батарей.
4. Большинство моделей тепловых насосов — приемлемый вариант для теплого пола, используемого в роли нагревательного контура.

Чтобы выбрать и приобрести подходящую систему нужно, прежде всего, правильно ставить стоящую перед ней задачу. И только после выдвигать требования к мощности и оценивать приемлемость отдельных типов тепловых котлов для удовлетворения всех потребностей.

Цены и производители

Примерная средне рыночная стоимость оборудования и его установки составляет:

Горизонтальный коллектор:

• Насос – 4500$;
• монтаж — 2500$;
• стоимость эксплуатации — 350$ в год.

Геотермальный зонд:

• Насос – 4500$;
• монтаж — 4500$;
• стоимость эксплуатации — 320$ в год.

Воздушный — для дома:

• Насос – 6500$;
• монтаж — 400$;
• стоимость эксплуатации — 480$ в год.

Насос для дома «вода-вода»:

• Тепловой насос – 4500$;
• монтаж — 3500$;
• стоимость эксплуатации — 280$ в год.

Приведенные цены не окончательны. Конечная стоимость будет зависеть от страны и компании-производителя устройства, типа местности, климатических особенностей, цены бурения, строительных условий и т.д.

Также не нужно забывать о стоимости электроэнергии. Несмотря на то, что оборудование не потребляет много электричества, эти расходы непременно следует учитывать при составлении общей сметы и планировании бюджета.

Экономика и экология

При выборе отопительных помп также учитывайте экологические аспекты, которые неотделимы от экономичности системы. Чем меньше энергии требуется, тем она дешевле и менее вредна для окружающей среды. Об экологии должен заботиться каждый.

Выбор хорошего насоса начинается с энергоэффективных домов, потому что только при правильном обустройстве дома стоит инвестировать в проект. Если оборудование будет установлено в старом доме, не относящемся к классу А, то стоит поговорить со специалистами о выборе подходящей схемы для дома.

Самостоятельно монтировать установку опасно. Правильная установка требует навыков, поэтому доверьте работу профессионалам, которые гарантируют, что всё от А до Я выполнено правильно. Самостоятельная установка опасна тем, что возможны неисправности, устранение которых будет стоить дорого. Неправильно подключённая система долго не прослужит, быстро выходит из строя, а обслуживание потребует дополнительных затрат.

Тепловая мощность

Расчет тепловой мощности насоса и его подбор для определенного помещения потребует специальной таблицы соотношений площадей и мощностей, а также следующей формулы: V*T*K. Где: V — объем помещения; Т — разница температур воздуха вне помещения и внутри него; К — коэффициент рассеивания.

Коэффициент зависит от вида конструкции. Для простой деревянной без утепления используется К = 3-4, для построек с упрощенной кровлей и окнами с небольшой теплоизоляцией – К = 2-2,9, для стандартных зданий с двойной кладкой и кровлей, неплохой утепленностью К = 1 – 1,9. Наконец, для хороших строений с максимальной теплоизоляцией, качественной кровлей и толстым основанием пола используется коэффициент равный 0,6-0,9 (т.е. минимальный).

Расчет тепловой мощности производится следующим образом. Допустим, объем дома равен 144 м3, температуры наружного воздуха — 6° C, внутри дома требуется +20° C, разница составляет 26° C. Выбирается коэффициент. Предположим, улучшенная конструкция – 0,6. Требуемая тепловая мощность будет равна 144*26*0,6, что равно 2246,4 ккал/ч.

Система отопления с тепловым насосом

Предлагаемое отопление воздух воздух в быту может применяться для обогрева отдельно взятой комнаты или стать причиной переоборудования котельной для создания централизованной системы на основе теплонасоса. В последнем случае газовый или электрический котел становится резервным источником тепла, помогающим тепловому насосу справиться с отоплением в условиях значительного понижения температуры за окном.

Специалисты советуют применять ТН для локального оборудования, используя отопительную систему местного значения без обустройства громоздких агрегатов.

Тепловые насосы обеспечивают гибкую систему подачи тепла с регулировкой климата, причем даже поломка одного прибора не выведет из строя всю отопительную конструкцию.

Но локальная схема имеет и ряд недостатков:

1. Сложности с направлением потоков нагретого воздуха. Необходимо применять систему воздуховодов, что не всегда экономически выгодно.
2. Общая эффективность приборов ниже, чем при использовании одного более мощного котла отопления.
3. Установка многочисленных блоков портит внешний вид фасада и внутренний интерьер.
4. Есть ограничения по длительности технической трассы, которая связывает внешний и внутренний блоки. Особенность может помешать сооружению системы отопления для комнат внутри небольшого строения.

Что касается обустройства централизованной системы с основным агрегатом ТН воздух-воздух, то без прокладки воздуховодов не обойтись. Недостаток один – в монолитных стенах придется долбить дырки для крепления трубопровода.

Но преимуществ у схемы такого типа намного больше:

• контроль за температурой во всем доме;
• есть возможность поставить приборы очистки, ионизации;
• контролирование притока и вытяжки воздуха позволяет снизить потери тепла, а при необходимости установить систему рекуперации;
• обслуживание одного агрегата обходится дешевле.

Еще один плюс в том, что организация работы одного прибора в условиях экстремального понижения температуры отнимает меньше времени, средств. Например, если приходится дополнительно обогревать внешний блок при аномальных климатических воздействиях.

Комплектующие системы воздушного отопления

Для формирования конструкции мастеру потребуется оборудование для воздушного отопления, куда входит два блока (внешний, внутренний), соединенные контуром для циркуляции хладагента. Пригодится вентилятор для принудительного нагнетания потоков, воздушные каналы.

Вентилятор и воздуховоды требуются при создании централизованной системы, а для локального обогрева одной зоны достаточно установить оба блока системы, причем станция может монтироваться на крыше здания. Второй (внутренний блок) фиксируется в зоне, откуда тепловые потоки будут распространяться по комнате с максимальной эффективностью.

Области применения воздушной системы отопления

Прежде всего, отопление с применением теплового насоса популярно в производственных, офисных зданиях. В производственных условиях быстрый воздухообмен позволяет устранить вредные вещества, влагу, а в офисах требуется именно локальный обогрев, с чем ТН справляется без особого труда.

Использовать воздушное отопление в частных жилых домах, загородных особняках целесообразно в условиях периодически возникающих проблем с теплоносителями другого типа. Например, если учесть, что подведение природного газа к участку стоит до 10 500$, то приобретение агрегата обеспечивает пожизненную экономию уже с первого же дня применения. И это с учетом обустройства централизованного отопления, где электрический котел может играть роль вспомогательного (резервного) оборудования.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

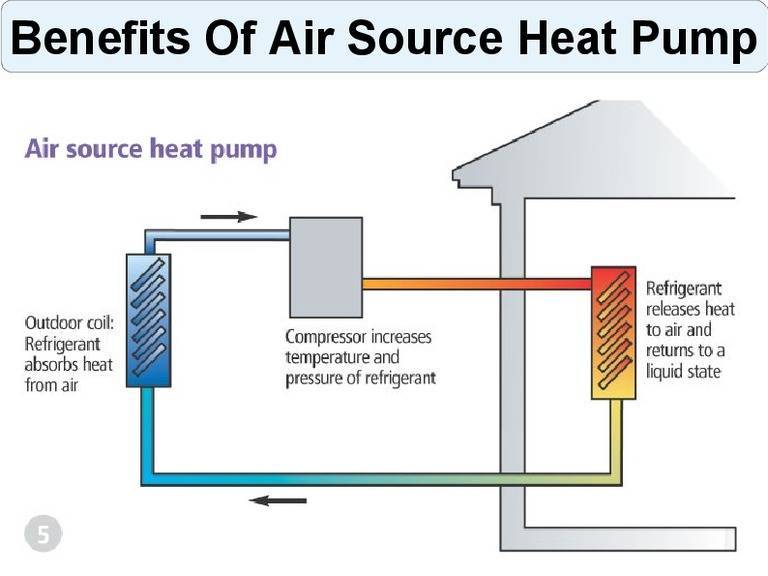

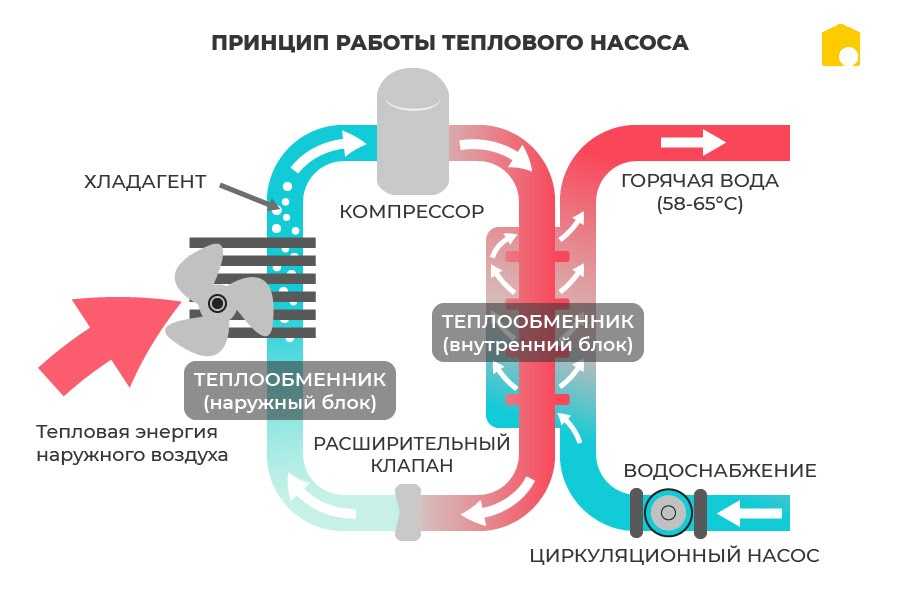

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

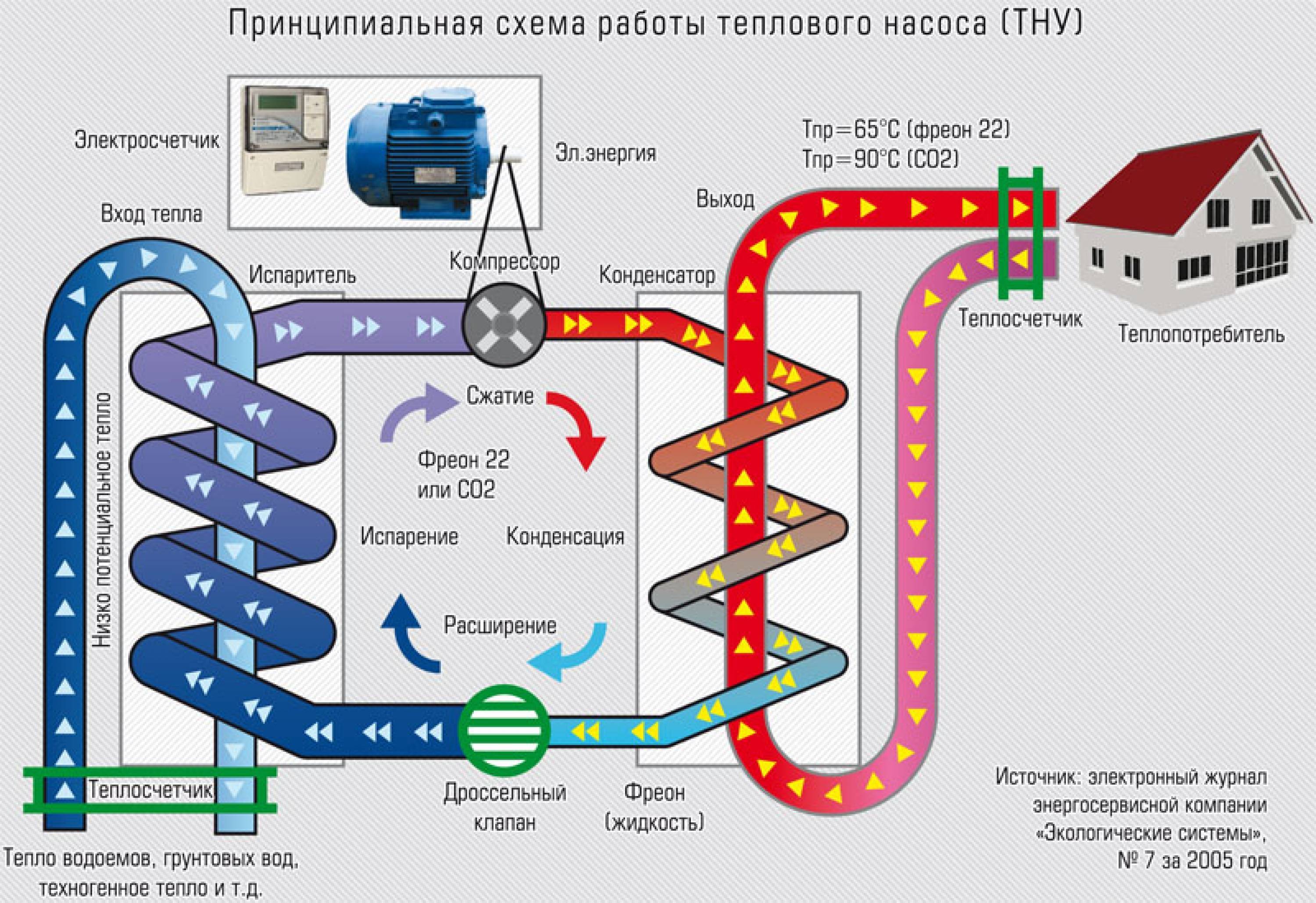

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Как рассчитать мощность тепловой системы воздух-воздух

Мощность для низкотемпературных воздушных тепловых насосов рассчитывается по формуле —

0,7 кВт =10 м².

Эта формула достаточно точная для первичных расчетов.

Для примера произведем расчет мощности теплонасоса для помещения 150 м² (высота потолков 2,7 м, средние показатели теплопотерь, постоянное проживание, водонагревательный бак):

Как видим из формулы, на 10 квадратных метров необходимо 0,7 кВт мощности, таким образом на 150 м² — 10,5 кВт.

Если вам нужен бак для нагрева воды, то к результату прибавляем 20%, то есть требуемая мощность – 12,6 кВт.

Данный расчет обеспечит обогрев помещения до 23 градусов, при минимальных затратах.

Еще одна формула для расчета производительности — R=k*V*T, где

R – требуемая мощность теплового насоса для дома (ккал/час);

V — объем дома (длина*ширина*высота), м3;

Т — самый высокий перепад температур снаружи и внутри дома в холодное время года, С;

k — усредненный коэффициент теплопроводности здания: k=3/4 — дом из досок; k=2/3 — дом из однослойного кирпича; k=1/2 — кирпичный дом в два слоя; k=0,6/1 — тщательно утепленное здание.

Чтобы перевести полученные по данной формуле значения мощности из ккал/час в кВт/час, необходимо разделить полученное значение на 860.

Для примера возьмем кирпичный дом площадью 150 м², высота потолков 2,7 м:

V – объем дома, вычисляется как произведение длины, ширины и высоты дома.

V = 10*15*2,7 = 405 м3

Т – разница минимальной внутренней температуры и минимальной наружней температуры.

Т = 20-(-30)=50 °С.

k = 1.

R = 1 * 405 * 50 = 20250 ккал/час, переведем в кВт 20250/860=23,55 кВт.

Нам необходим тепловой насос с производительностью 23,5 кВт для отопления дома площадью 150 м² из двухслойного кирпича.

Используйте солнечную энергию

Солнце обеспечивает тепловой энергией. Используя фотоэлектрическую систему, получите электричество для работы отопительного устройства, которое преобразует 1 кВт·ч электроэнергии в 4 кВт тепла.

Летом и в переходный период фотоэлектрическая система покрывает эту потребность в электроэнергии почти на 100%. Экономично использовать воздушно-водяные тепловые помпы в сочетании с фотоэлектрической системой.

Воздушные термонасосы уже впечатляют низкими эксплуатационными расходами. Экологический след от применения отопления с такими устройствами уменьшается с помощью солнечной энергии. Устройство солнечной энергии покрывают расход энергии в переходный период.

Фотоэлектрическая система

Эффективность воздушного теплового насоса

ВТН эффективны и зимой, и летом, благодаря COP (коэффициенту преобразования). COP теплового насоса — это способ измерения его эффективности путем сравнения потребляемой мощности, необходимой для производства тепла, с количеством тепла на выходе.

Показатель COP  корректируется с учетом времени года. Чтобы иметь возможность сравнивать тепловые насосы по тому, насколько сильно на них влияют эти изменения, используется сезонный COP (Seasonal Coefficient of Performance).

ВТН получает энергию из окружающего воздуха, но при снижении окружающей температуры снижается и эффективность.

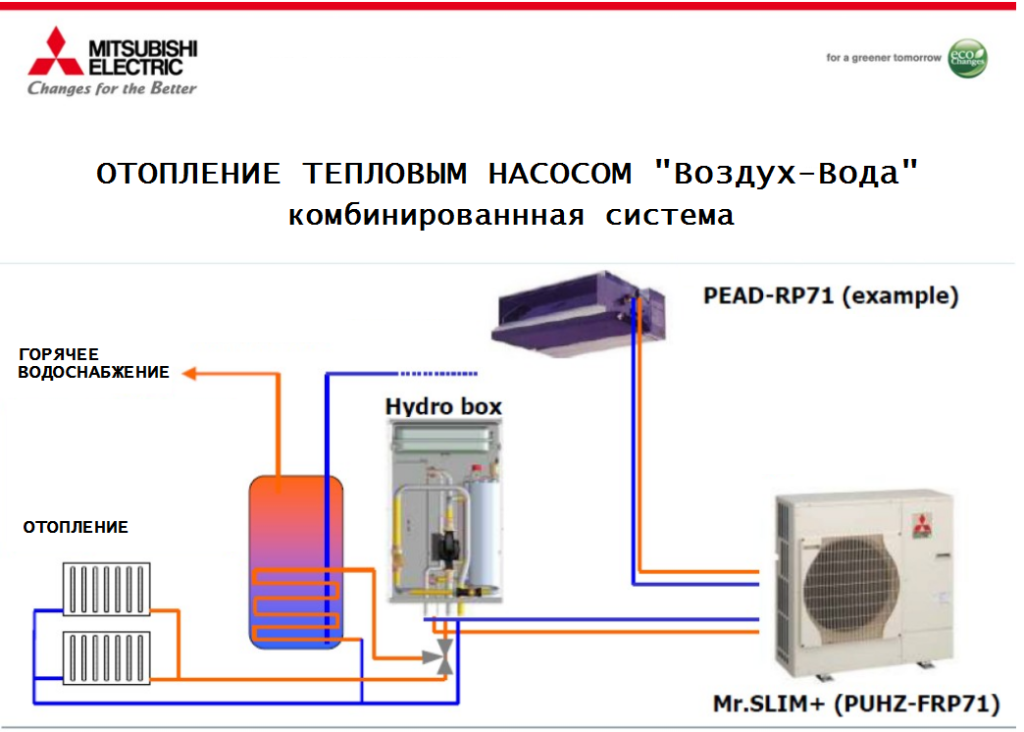

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

• монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
• осуществить врезку в действующую систему отопления;
• провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

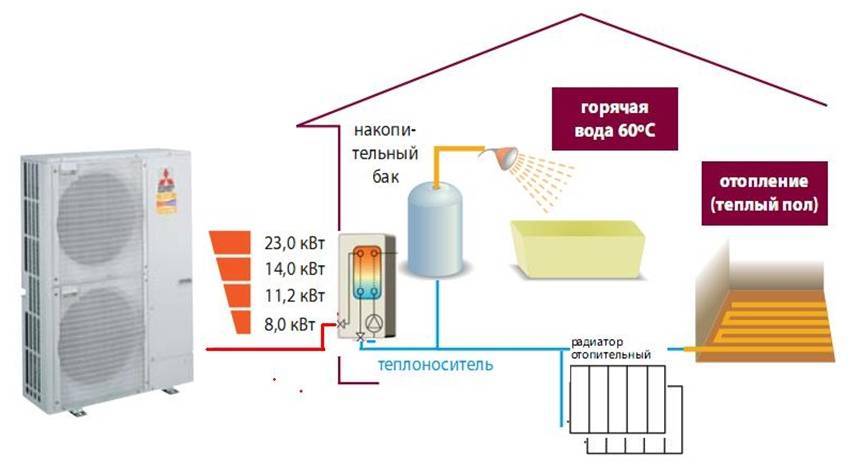

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!
