Организация освещения гаража с помощью светодиодов

Требования к освещению

В условиях гаражного помещения предъявляются особые требования к источникам света. Гараж должен быть достаточно освещенным, чтобы в нем можно было без каких-либо затруднений отыскать необходимый инструмент или провести техническое обслуживание автотранспортного средства

Кроме того, хорошая освещенность имеет немаловажное значение для безаварийной парковки автомобиля

Особенности эксплуатации гаража требуют наличия не только общего, но и местного освещения. К примеру, отдельный свет потребуется при работе на верстаке. Речь идет об организации модульной системы, которая даст возможность освещать не только весь гараж в целом, но и отдельные локации.

Так как цены на электричество постоянно растут, одно из требований к освещению — его экономическая доступность, причем не в ущерб качественным показателям. В гаражном помещении отсутствует (или практически отсутствует) естественный свет, поэтому очень часто автовладельцы останавливают выбор на энергосберегающих лампах.

Следует озаботиться наличием аварийного источника света на случай отключения электропитания. По совокупности требующихся для гаражей характеристик оптимальным выбором будут светодиодные светильники.

Обратите внимание! Технические стандарты, регулирующие освещение рабочих пространств, описаны в ГОСТе ISO 8995-202. Пункт 6.2 этого регламента указывает на необходимость запаса по яркости осветительных приборов с учетом их постепенного запыления

Разновидности ламп

Лампы накаливания

Как и виды обогревателей для гаража, существуют разные виды ламп. На сегодняшний день для освещения помещений гаражного типа применимы три вида ламп.

Первым и самым дешевым видом считается обыкновенная лампа накаливания. Ее главным и единственным преимуществом является низкая розничная цена, во всем остальном она проигрывает своим конкурентам.

Она обладает незначительным сроком службы, по сравнению с диодными и энергосберегающими светильниками. Выделяется огромным потреблением электроэнергии и вдобавок имеет неравномерную степень освещенности (световой поток рассеивается неравномерно от элемента излучения светового пучка). В период перегорания возникает кратковременная искра, которая может привести к пожару, поэтому пожаро безопасной ее назвать нельзя.

Лампы дневного освещения. Их главное преимущество, это пониженное потребление энергии и хорошее распределение светового потока. Люминесцентные лампы распространены такого вида: потолочные и настенные.

Люминесцентные лампы

Слабыми сторонами данных светильников считаются следующие моменты как, крайняя восприимчивость к напряжению (при пониженном варианте значения источник будет гореть очень тускло), во время отрицательной температуры лампа, скорее всего не загорится. Внутри колбы присутствует ртуть, а она, при разбитии колбы, может нанести значительный вред здоровью. При утилизации вышедших из строя ламп ее нельзя просто выкидывать, а нужно сдать в специализированные организации.

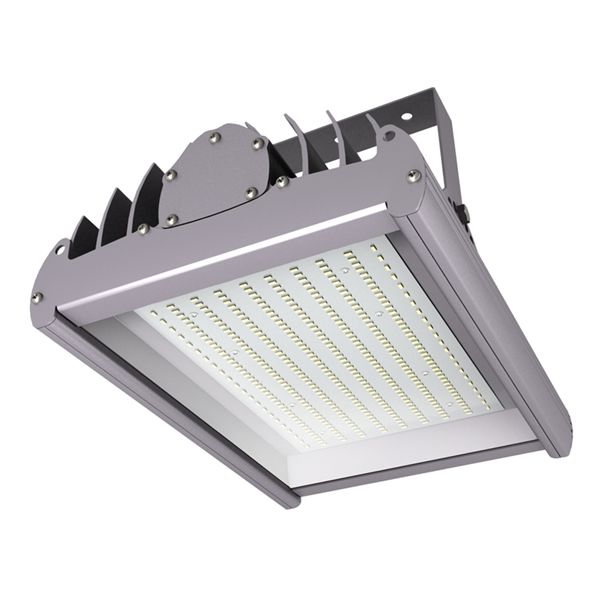

Диодные светильники это последнее слово в индустрии света могут быть встраиваемые в любую плоскость (от потолка до пола). Обладают существенными отличиями от других видов световых элементов, эти отличия мы рассмотрим более детально.

Светодиодные лампы

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути

Помимо этого, светодиоды устойчивы к холоду и жаре

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Светодиодные могут обладать куда меньшей мощностью, но обладать хорошим световым потоком.

Например, 20-Ваттной лампе накаливания соответствует светодиодный аналог с мощностью всего в 2-3 Ватта. Они дают одинаковый световой поток.

Для примера с 60-Ваттным – лампочками подходят светодиоды мощностью 8-10 Ватт. Таким образом, для создания освещения в гаражном помещении площадью 30 квадратных метров вам понадобятся 10 светодиодных ламп мощностью 8-10 Ватт.

При расчётах также следует учитывать высоту гаража. В приведенном примере высота не превышает 2,5 метра. Для гаражей с высотой от трёх и более метров результат нужно умножать на полтора, так как световой поток теряет свою силу.

При создании светодиодного освещения в гараже необходимо придерживаться следующих правил:

Использовать две системы освещения – общую и локальную. Общая будет отвечать за всё помещение. Локальное применяют для мест, где требуется дополнительный свет. К таким относят смотровую яму или верстак;
Равномерность – осветительные приборы следует размещать равномерно;
Модульный принцип – лучше создать зоны, у каждой из которых есть свой выключатель;
Энергосбережение – энергосберегающие лампы стоят дороже, но со временем действительно окупают себя.

Как выбрать подходящую мощность светильника

Площадь помещения: Чем больше площадь гаража, тем большую мощность светильника следует выбрать. Для помещений до 20 квадратных метров достаточно светильников с мощностью 200-300 Вт. Для более просторных гаражей рекомендуется использовать светильники мощностью 400 Вт и выше.

Функциональность помещения: Если гараж используется только для парковки автомобиля, то достаточно установить светильники с невысокой мощностью, чтобы обеспечить хорошую освещенность внутри

Однако, если гараж также используется как мастерская или для других работ, рекомендуется выбрать светильники более высокой мощности, чтобы создать яркое и равномерное освещение на всей площади помещения.

Требования безопасности: Если в гараже хранятся горючие материалы или выполняются работы, связанные с искрообразованием, необходимо обратить внимание на требования по безопасности и выбрать специальные светильники с низким уровнем искрообразования.

Энергоэффективность: Если вы стремитесь снизить энергопотребление и сэкономить деньги на электричестве, обратите внимание на светодиодные светильники. Они потребляют меньше энергии по сравнению с обычными лампами и имеют долгий срок службы.

Учитывая все эти факторы, вы сможете выбрать подходящую мощность светильника для вашего гаража, обеспечивая оптимальное освещение и комфортное использование помещения.

Самостоятельное изготовление светодиодных устройств

При желании изготовить светодиодный прибор можно и своими руками. Понадобится такой список материалов:

бывшая в употреблении галогенная лампочка без передней панели;
несколько светодиодов;
резисторы-ограничители;
алюминиевый лист;
высококачественный клей.

Вначале достаем из галогенной лампочки осветительный компонент. Для этого нам понадобится отвертка, которой освобождаем посадочное место.

Далее изготавливаем из алюминия светоотражатель. В него монтируем светодиодные светильники. Для этого используем клей, которым по очереди фиксируем каждый световой диод. Отражатель лучше всего зафиксировать к какому-либо держателю.

Приступаем к пайке светодиодов между собой, соблюдая принцип полярности. Излишки светодиодов отрезаем, а оставшиеся выводы сгибаем.

Обратите внимание! Не должно быть каких-либо пересечений, иначе не избежать короткого замыкания. Паяем резисторы-ограничители. Выводы подводим к + и —

Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал

Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал

Паяем резисторы-ограничители. Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал.

Когда пайка закончена, помещаем светодиодную трубу в корпус. Закладываем силиконом участок, на котором в самом начале с помощью отвертки зачищали посадочное место. Используя маркер, указываем на цоколе полярность. Излишки выводов опять уменьшаем при помощи кусачек.

Подключение светодиодного устройства к аккумулятору осуществляется согласно полярности. Если все сделано правильно, устройство готово к эксплуатации.

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Одно из достаточно популярных (но дорогих) решений – светодиодное освещение. Свою популярность данный вариант завоевал благодаря целому ряду преимуществ.

Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути

Помимо этого, светодиоды устойчивы к холоду и жаре

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Но есть важный нюанс – соответствие мощности светодиодных ламп и обычных ламп накаливания.

Светодиодные могут обладать куда меньшей мощностью, но обладать хорошим световым потоком.

Например, 20-Ваттной лампе накаливания соответствует светодиодный аналог с мощностью всего в 2-3 Ватта. Они дают одинаковый световой поток.

Для примера с 60-Ваттным – лампочками подходят светодиоды мощностью 8-10 Ватт. Таким образом, для создания освещения в гаражном помещении площадью 30 квадратных метров вам понадобятся 10 светодиодных ламп мощностью 8-10 Ватт.

При расчётах также следует учитывать высоту гаража. В приведенном примере высота не превышает 2,5 метра. Для гаражей с высотой от трёх и более метров результат нужно умножать на полтора, так как световой поток теряет свою силу.

При создании светодиодного освещения в гараже необходимо придерживаться следующих правил:

Использовать две системы освещения – общую и локальную. Общая будет отвечать за всё помещение. Локальное применяют для мест, где требуется дополнительный свет. К таким относят смотровую яму или верстак;
Равномерность – осветительные приборы следует размещать равномерно;
Модульный принцип – лучше создать зоны, у каждой из которых есть свой выключатель;
Энергосбережение – энергосберегающие лампы стоят дороже, но со временем действительно окупают себя.

Какие бывают виды осветительных приборов?

В настоящее время при устройстве освещения популярны лампы накаливания из-за доступной цены. Но по сравнению, например, с диодными светильниками отрицательных черт у них больше: малый срок использования, большое потребление энергии, неравномерный световой поток. При перегорании такая лампочка может искрить, что непременно приведет к возгоранию.

Люминесцентные лампы, или светильники дневного света, характеризуются высокой экономичностью и равномерностью потока света. Более распространены такие виды ламп дневного света, как настенные и потолочные. При перепадах напряжения эти световые приборы горят очень тускло.

https://youtube.com/watch?v=A-y6kev1VOo

Если помещение прохладное, лампа дневного света может просто не зажечься. Для более широкого рассеивания светового потока стоит использовать потолочный светильник дневного света. Но в составе таких ламп присутствуют пары ртути, которые вредны для человека.

В зависимости от испускаемого освещения различают следующие виды ламп дневного света:

белые;
дневные;
естественные;
холодные;
теплые.

Светодиодный светильник — наиболее подходящий вариант оборудования света в гараже. Такое освещение производится с помощью отдельных ламп и диодных лент. (рис.2)

Преимущества светодиодной лампы для освещения гаража:

Долгий срок использования.
Диоды практически не греются при работе, такой вид освещения будет самым пожаробезопасным.
Функционирование диодов не зависит от температуры в помещении.
Диодная лента абсолютно независима от частоты переключения тумблера выключателя.
Использование такого освещения будет безопасным для человека, так как ртути в лампе не содержится.
В конструкции таких ламп нет стекла, они не подвергнутся механическим повреждениям или вибрации.
Минимальное потребление электроэнергии.
Для комплектации ламп применяются драйверы Mean Well, которые помогают выдерживать высокие скачки напряжения и выполняют самостоятельную защиту от перегрузок и коротких замыканий.
Обеспечение качественного освещения.

Как сделать гаражное освещение своими руками

Правильное освещение гаража вполне по силам сделать своими руками и его владельцу. Главное при этом, чтобы, помимо сбора необходимых инструментов и материалов, он должным образом выполнил и другие работы. А именно:

провел расчеты;
избрал подходящий метод установки;
разобрался с подсветкой смотровой ямы.

Обустраивая освещение, помнят о требованиях ГОСТов.

Инструменты и материалы

Для выполнения работ первым делом обзаводятся всеми необходимыми инструментами, а также материалами, из которых состоит система. Основные необходимые вещи:

изолента;
защитные очки;
тестер;
кусаки или строительный нож;
изолированные плоскогубцы;
диэлектрические перчатки;
изолированные отвертки.

Конечно же, приобретают выбранные светильники и проводку.

Произведение расчетов

Для того чтобы добиться правильной освещенности помещения, следует выполнить предварительные расчеты, и на их основании составить схему расположения проводки и приборов. Сделать это довольно просто, если обратиться к государственным нормативам.

Методы установки системы

Как уже было отмечено, автономное освещение предпочитают выполнять с использованием диодных светильников. Это связано с минимальным потреблением ими электроэнергии.

Прежде чем начать монтаж осветительных приборов, устанавливают розетки и укладывают силовые кабели. Если стены гаража кирпичные, то рекомендуемый способ прокладки — скрытый. Стены штробят и в эти штробы кладут провода, после чего покрывают штукатуркой. Для включателей и розеток лучше использовать открытые коробки. Что касается установки щитка, то его вешают на негорючее основание, с правой стороны от двери.

При прокладке проводки и подключении осветительных приборов следуют разработанной схеме подключения.

Подсветка в смотровой яме

Подсветку в смотровой яме не делают слишком мощной, иначе она слепит. Кроме того, используют источники света, которые требуют большой мощности тока, иначе есть опасность удара им.

В частности, используют галогенки и светодиоды. Но даже их помещают в покрытые сеткой плафоны, что должно защищать от повреждения. Правильное расположение — по бокам ямы.

Это интересно: Как сделать ночник своими руками — видео, фото, мастер-класс

Светильники для декоративного освещения загородного дома

Использование нескольких различных источников света одновременно выгодно подчеркивает архитектуру приусадебного участка.

Современные производители предлагают массу вариантов светильников для декоративного освещения загородного дома.

Рассмотрим наиболее популярные модели подробнее:

Светодиодные светильники в виде столбиков или любых других фигур. Работают от сети, мощность их не более 2 Вт. Применяются при локальном освещении отдельных элементов строения. Благодаря своей надежности, защищённости от воздействий окружающей среды, возможности выполнения одновременно нескольких функций и большому ассортименту такие светильники заслуженно востребованы и популярны.

Светодиодный прожектор. Применим для подсветки больших архитектурных объектов: мостов, колонн и т.п. Используется и для освещения внутри помещения. Излучает направленный луч света. Может освещать около 20 м пространства впереди себя. Существуют модели, оснащенные функцией чередования цвета, что дает потрясающую возможность создания целых цветовых спектаклей. Крепятся светодиодные прожекторы на объемных кронштейнах, что может несколько навредить внешнему виду архитектуры.

Светодиодный неоновый шнур. Элемент декоративного освещения загородного дома, который помогает выделить отдельные части или обвести контур здания. К преимуществам относится длительный срок службы, устойчивость к перепадам температур, широкий цветовой ассортимент.

Самый популярный вид освещения — светодиоды. Они долговечны, экономичны и компактны.

Выбор светильника должен быть ориентирован на то, какого эффекта вы хотите добиться:

мягкого освещения с образованием теней. Наиболее оптимальный для глаз тип освещения, который легко создается непрозрачными светильниками в виде шаров или полусфер. Такая форма разбивает прямые лучи, идущие от лампы, распределяя их по всему периметру приусадебного участка. Светильники размещаются по всей территории;
отражающего освещения. Используйте для получения этого светового эффекта настенные светильники. Они отражают часть света от стен, рассеивая лучи по всей территории участка;
дизайнерского освещения отдельных элементов. Создать такой эффект можно путем закрепления светильников на выступающих частях стен.

Функциональное и декоративное освещение загородного дома профессионалы рекомендуют совмещать. Это не только прекрасно освещает участок в темное время суток, но и корректирует геометрию пространства, создает эффект объемности.

Выбрав и купив светильник, идеально подходящий к разработанному светодизайну, необходимо его правильно подключить. Разработка сети осуществляется только снаружи, с использованием кабеля с резиновой изоляцией. Провода прячутся в гибких металлических рукавах. Сами рукава необходимо прокладывать так, чтобы в них не могла скапливаться влага, грозящая коротким замыканием.

Распределительным щитам и их конструкции нужно уделить особое внимание. Убедитесь, что у щитов, размещенных на улице, достаточно высокий уровень пыле- и влагоустойчивости

Самостоятельное изготовление светодиодных устройств

При желании изготовить светодиодный прибор можно и своими руками. Понадобится такой список материалов:

бывшая в употреблении галогенная лампочка без передней панели;
несколько светодиодов;
резисторы-ограничители;
алюминиевый лист;
высококачественный клей.
