Стандартные размеры кондиционеров: типовые размеры внешнего и внутреннего блока

Мощность кондиционера

Мощность — это самый важный параметр прибора. Можно выделить три направления, которые указываются производителем. Это мощность охлаждения, нагрева и потребляемая мощность.

Мощность охлаждения (Холодопроизводительность)

Мощность охлаждения — самая важная характеристика, которая выражается в кВт либо BTU. Если с мощностью в кВт все понятно, то BTU — это британская тепловая единица. Именно в них ранее и измерялась мощность кондиционера. От мощности прибора зависит площадь, которую он сможет охладить в нормальном рабочем режиме. Под нормальным режимом подразумевается работа прибора, без постоянных высоких нагрузок на компрессор, которые возникают в следствии не правильно рассчитанной мощности прибора и величины помещения. Таким образом, если поставить сплит-систему, рассчитанную на охлаждение комнату из 20 квадратных метров, в комнату размером в 30 квадраных метров, то из-за нехватки мощности прибор будет всегда работать на повышенных нагрузках, что бы обеспечить выставленную температуру, что приводит к быстрому износу запчастей, и как следствие, скорейшем выходе прибора из строя.

При самостоятельно расчете мощности кондиционера для помещения, следует рассчитывать что 1 кВт (3412 BTU/h) холодопроизводительности кондиционера способен обеспечить 10 м. кв. площади помещения со стандартной высотой до потолка (2,5-3 м.). Таким образом6 для помещения, размером в 25 кв.м — необходимая мощность 2.5 кВт (примерно 9000 BTU).

Так-же, для самостоятельного расчета можности кондиционера Вы можете воспользоваться данной таблицей:

Расчет мощности кондиционера

Мощность обогрева (Теплопроизводительность)

Мощность обогрева — аналогичная характеристика холодпроизводительности. Измеряется и рассчитывается она полностью аналогичным образом, но только для тех устройств, которые имеют такую функцию. Сегодня это большинство бытовых сплит-систем, но встречаются и те модели, которые не поддерживают функцию обогрева.

Мощность электропотребления

Данный параметр не редко путают с холодпроизводительностью или теплопроизводительностью, посколько он так-же измеряется в кВт. Но это немного другое. Мощность электропотребления кондиционера — это характеристика, которая выражает количество потребляемой электроэнергии прибора. Она так-же может быть различной (минимальная, максимальная, номинальная) — и как правило, в несколько раз ниже мощность охлаждения. Таким образом, при мощности охлаждения в 2.5 кВт — кондиционер потребляет примерно 0.8 кВт — меньше чем утюг, электрочайник и многие другие бытовые электроприборы.

В чём разница работы кондиционера и сплит-системы

Двухмодульная система — разновидность кондиционера. Принцип работы сплит-системы кондиционера ничем не отличается от моноблока, но имеются различия в конструкции.

В кондиционере все элементы могут быть расположены в одном блоке (оконные, мобильные типы). Мобильные агрегаты снабжены шасси с колёсиками, технику можно легко перемещать в нужное место. Неудобство создаёт предельная длина теплоотводных шлангов, выходящих на улицу. Самый мощный моноблок может обслужить до 35 кв.м площади.

Сплит-система от англ. split (расщеплять, разделять) подразумевает наличие двух блоков внешнего и внутреннего. Они соединены между собой медными изолированными трубками и электропроводкой. Коммуникации убирают в короба, зазор подвесного потолка. Выносной блок сплит-системы с помощью кронштейнов закрепляется на фасаде дома. В нём расположены механизмы, производящие наибольший шум (до 50 дБ).

Внутренние блоки бывают:

• Потолочные — кассетные, канальные;
• Настенно-потолочные — размещаются в небольших помещениях с низкими потолками;
• Напольно-потолочные — установка позволяет избавиться от прямых потоков воздуха на человека.

Для квартир больше подходят настенные и канальные конструкции. Для общественных зданий — кассетные, канальные, напольно-потолочные.

Моноблочные сплит-системы

сплит-система без наружного модуля UNICO

Существуют кондиционеры без наружного блока, но не мобильные или оконные установки, а именно моноблочные сплиты, у которых все компоненты размещены в одном модуле. Они состоят из:

• компрессора;
• электропривода;
• теплообменника;
• вентилятора;
• механического и угольного фильтров;
• рекуператора.

У таких моделей сплит-систем предусмотрен двойной воздуховод, через который идет выброс теплого отработанного воздуха и забор свежего уличного. Конденсат выходит через трубку, отвечающую за вывод тепла, вместе с горячим потоком. Снаружи отверстия воздуховода закрывают декоративными вентиляционными решетками.

Среди кондиционеров без наружного блока есть модели, работающие не только на холод, но и на холод/тепло. Производители выпускают моноблочные сплит-системы как с линейным (on/off), так и инверторным приводом. Существуют даже мульти-сплит системы с двумя соединенными блоками, которые могут функционировать вместе и по отдельности. У них предусмотрен небольшой перепад высот. Размещают блоки либо сверху, либо снизу на стене.

Большинство кондиционеров, не имеющих наружный блок, работают в стандартных режимах: охлаждение, обогрев, вентиляция, осушение воздуха. Средний уровень шума составляет 28-37 дБ при энергоэффективности от класса A до A++. Многие имеют удобные настройки типа:

• дополнительного обогревателя;
• таймера включения/выключения;
• распределителя воздуха;
• функции разморозки;
• режима экономичного ночного потребления энергии.

наружный блок DAIKIN

К основным плюсам таких устройств относятся:

• облегченный настенный монтаж;
• приток свежего воздуха;
• отсутствие необходимости прокладывать дренаж для нереверсивного прибора.

Но есть у них и существенные минусы, которые отмечают не только монтажники, но и сами покупатели:

• фиксированный монтаж, предполагающий размещение только на наружной стене помещения;
• очень чувствительный теплообменник;
• грибок на стене снаружи от постоянно стекающего конденсата;
• повышенный шум (если сравнивать с обычными двухблочными системами);
• неравномерность распределения потоков при установке блока ближе к полу;
• высокая цена, не оправдывающая ожидания пользователей.

Многих настораживает тот факт, что ведущие мировые лидеры климатической техники не выпускают моноблочные сплит-конструкции. Основная их часть принадлежит китайским компаниям. В России на прилавках магазинов можно встретить следующие марки:

• UNICO STAR;
• UNICO SKY;
• CLIMER;
• ARTEL.

В некоторых случаях, когда правила запрещают устанавливать наружный блок кондиционера на фасаде, моносплитная система является единственным способом решить проблему кондиционирования квартиры или офиса.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Где установить кондиционер

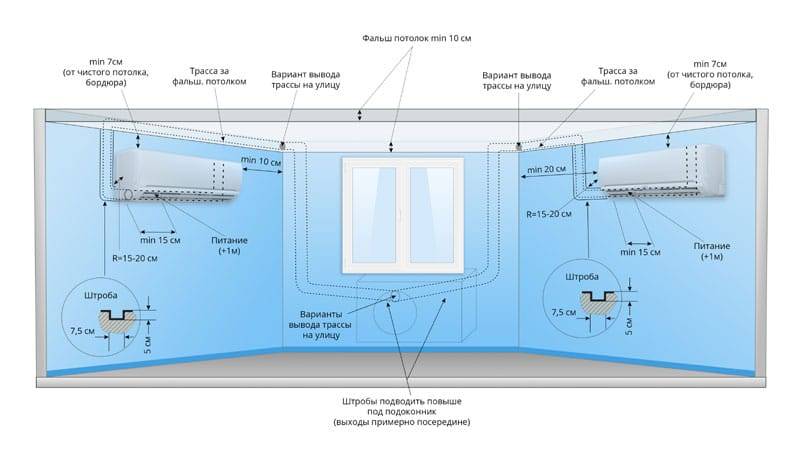

стандартное размещение настенной сплит-системы

Существует множество схем расположения кондиционера в квартире, которые показаны на примерах ниже.

Чаще всего монтажники стараются разместить оба блока так, как на первой картинке. Этот вариант удовлетворяет многие правила установки кондиционера в квартире: учтена рекомендуемая длина трассы, охлажденный воздух отсекает приток тепла из окна, внешний блок не мешает соседям, потоки холодного воздуха вряд ли затронут основные места отдыха людей.

сплит-система с наружным блоком на фасаде балкона

Если в комнате есть балкон, то схема расположения кондиционера в квартире может выглядеть так, как на второй картинке. Наружный блок вешают на фасад балкона, а внутренний на ближайшую стену, пригодную для установки.

Когда в помещении два окна, то внутренний блок можно закрепить между ними, а наружный – стандартно под одним из них.

сплит-система в комнате с двумя окнами

Выше не упоминалось, что в многокомнатную квартиру устанавливают не только канальные кондиционеры, но и мультисплит-системы с одним наружным блоком и несколькими внутренними. Комнатные модули могут быть как одного вида, например, только настенные, так и нескольких: настенный + кассетный + напольно-потолочный.

На рисунке ниже показаны две мультисплит-системы, каждая из которых состоит из одного наружного и двух внутренних модулей.

две мультисплит-системы в квартире

Вполне реально подобрать мультизональный кондиционер с большим количеством комнатных блоков. Максимальное их число на один наружный доходит до 9.

Внешний блок может размещаться на балконе, если он не застеклен или там есть постоянно открытые окна, обеспечивающие циркуляцию воздуха

Это важно для обдува конденсатора, который может перегреться в замкнутом пространстве, и произойдет отключение прибора. При расположении квартиры на последнем этаже вполне реально разместить кондиционер на крыше, как это показано схематически на картинке. наружный блок на крыше или балконе

наружный блок на крыше или балконе

Канальный кондиционер с рециркуляцией и вентиляцией для нескольких помещений выглядит так.

канальный кондиционер с воздуховодами

Расположение трассы тоже может выглядеть по-разному.

прохождение трассы к наружному блоку

Правила установки кондиционера

Чтобы определить, куда повесить кондиционер в квартире, надо знать правила его установки:

• Поток охлажденного воздуха не должен быть направлен на людей или места их постоянного пребывания;
• Перед блоком не должно быть никаких препятствий в районе 1,5 метров;
• Нельзя вешать сплит-систему вблизи открытого огня или греющих приборов;
• Для настенного кондиционера предусматривают расстояние от потолка минимум 15 см;
• Желательно обеспечить прямое отсечение солнечных лучей охлажденным воздухом.

Это основные правила установки кондиционера в квартире, опираясь на которые, легко выбрать куда его повесить.

Подготовка к монтажу: стадия PRO

Для того чтобы монтаж в последствии положительно сказался на эффективной работе сплит-системы, необходимо знать и обеспечить ряд факторов. В последующем выполнении, приведенных нами рекомендаций, скажется не только на удобстве, но и обеспечит положительный экономический эффект:

• Сплит-системы не устанавливаются в местах с прямым или близким контактом к горячим поверхностям. Короче говоря, станет абсурдом монтировать сплит на стену, внутри которой проложены отопительные регистры. Охлаждение потребует большей мощности, а значит и большего расхода электроэнергии, — дальнейшие пояснения не имеют смысла.
• Помещение должно быть очищено перед монтажом, не допускается наличие строительного мусора, сильного запыления. Все эти «примеси» могут оказаться в системе.
• Требуется обеспечение герметичности системы, в том числе продумывается прокладка фреоновой трассы – для настенных самым популярным методом протяжки является сокрытие в стеновых штробах.
• Наружный модуль всегда монтируется на 13-40 см ниже внутреннего. Это объясняется свойством нагретого фреона – он сам начинает стремиться вверх по фреоновой трассе, такой эффект называют – термосифоном. Данное мероприятие снизит расходы на электроэнергию, обеспечивающую работу компрессора.

Важно! Как правило, наружный блок монтируется снаружи в месте удобного доступа ниже или вровень с оконным проемом со стороны фасада, а внутренний блок монтируется почти под потолком

Следует обратить внимание на проекцию трубки отвода дренажа. Любые сгибы вверх недопустимы иначе влага останется в трубке и замерзнет уже при «нулевой» или «около нулевой» температуре. Кроме того, застой конденсата – среда для развития бактерий, которые так или иначе начнут пробираться в корпус сплита

Кроме того, застой конденсата – среда для развития бактерий, которые так или иначе начнут пробираться в корпус сплита.

Стандартные размеры сплит-системы

Если планируется монтаж климатической техники в помещении площадью 21-27 м², лучшим выбором станет «семерка» или «девятка». Для комнат на 27-36 м² рекомендуется приобрести кондиционер с цифрой «12», у которого размеры внутреннего и внешнего блока будут немного больше. Площади 42-54 м² охлаждают/отапливают приборами с маркировкой «18». Что касается залов от 72 м², специалисты советуют устанавливать в них агрегаты повышенной мощности.

Внутренний блок

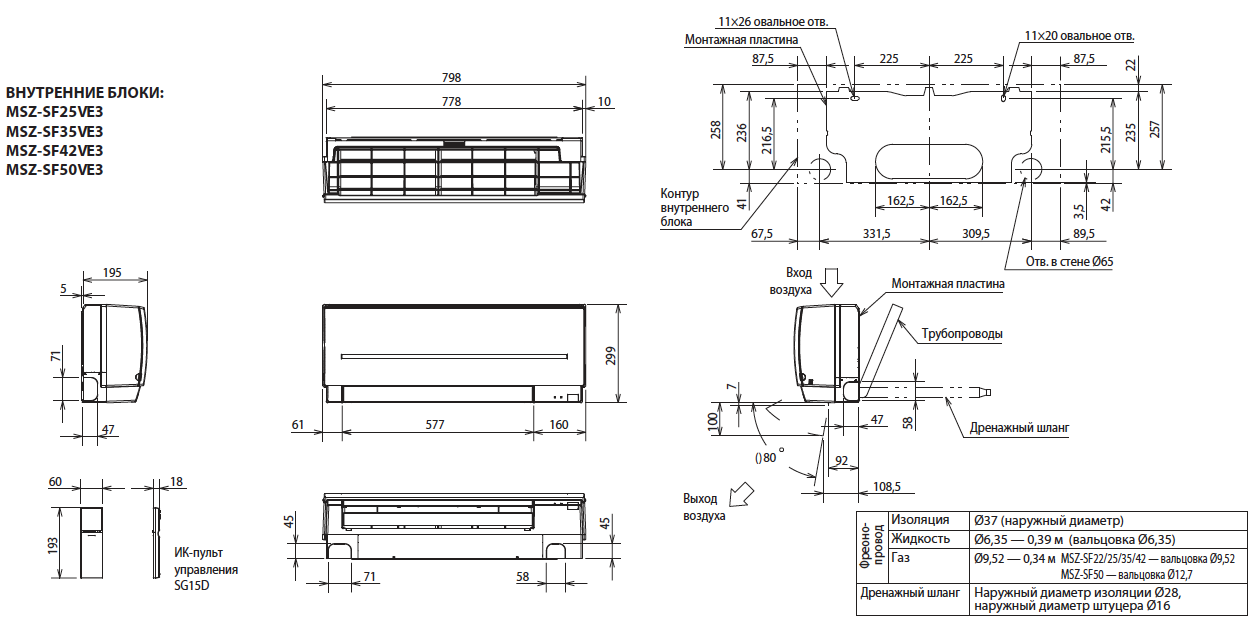

Настенный модуль сплит-системы чаще всего имеет прямоугольную форму — такая конфигурация позволяет размещать оборудование компактно, экономя пространство. Например, вытянутые блоки хорошо помещаются над дверным проемом, и при этом остаются незаметными для гостей.

Для домашнего применения идеально подходят кондиционеры «7» и «9», поэтому при описании размеров внутреннего блока будем ориентироваться именно на них. Как правило, сплит-системы одной модели с мощностью «семь» и «девять» имеют одинаковые габариты модулей, а также диаметры трубок. Рассмотрим типовые размеры внутреннего блока для бытового кондиционера:

• – Длина. Этот параметр для настенных модулей составляет 70-80 см. Изредка встречаются агрегаты длиной до 90 см. Оптимальные размеры блока кондиционера — от 75 до 77 см.
• – Высота. В среднем, высота внутренней части климатического оборудования варьируется от 25 до 29 см.
• – Глубина (ширина). Расстояние от стены до фронтальной грани корпуса обычно не больше 24 см. В целях практичности дизайнеры создают плоские корпусы, которые не привлекают к себе лишнего внимания. Миниатюрные модели гармонично смотрятся в интерьере.

В зависимости от конфигурации сплит-системы меняются ее габаритные размеры. К примеру, климатическая техника с вертикальным размещением в длину может достигать 1,5 м. Потолочные модели производятся в форме квадрата — декоративный короб кассетного кондиционера часто имеет размеры 60 х 60 см. Главное преимущество систем скрытого типа заключается в том, что их внутренний модуль прячется в натяжном потолке или коробе из гипсокартона. Перед установкой подвесной конструкции обязательно следует выяснить, каким по размерам будет кондиционер.

Внешний блок

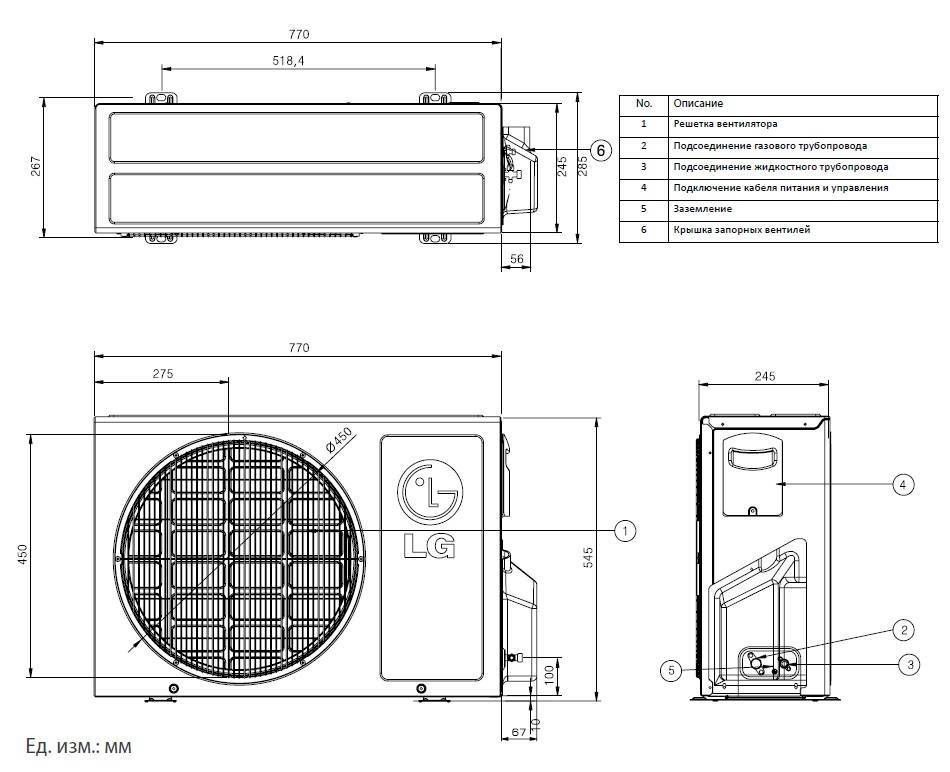

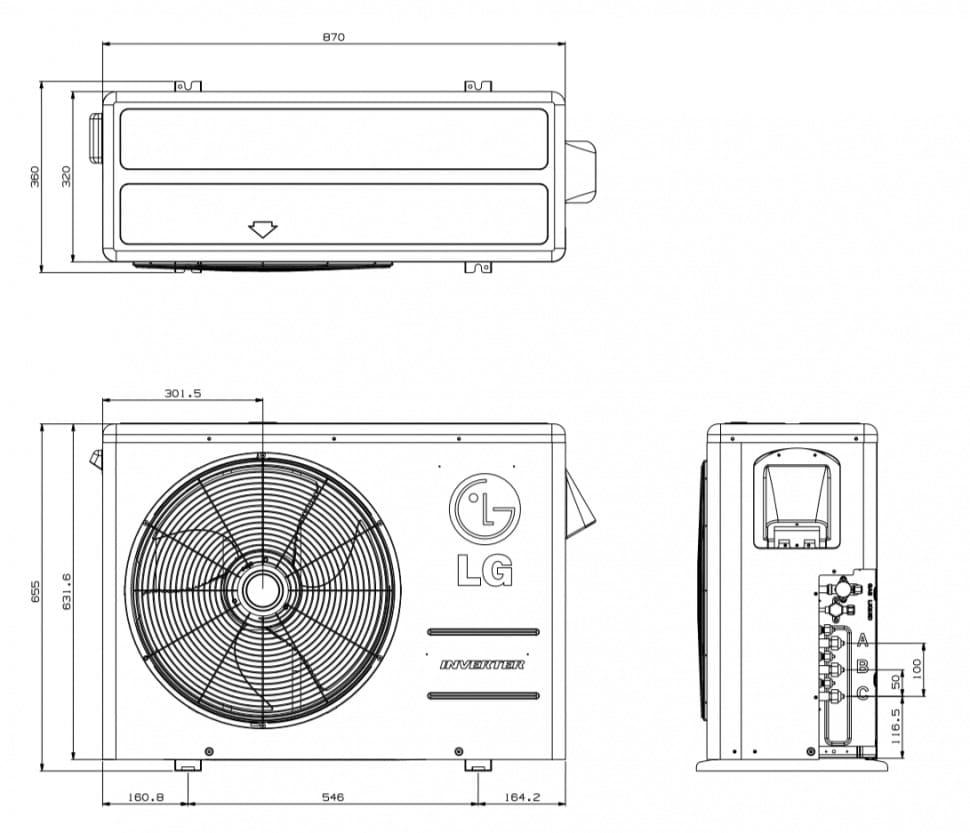

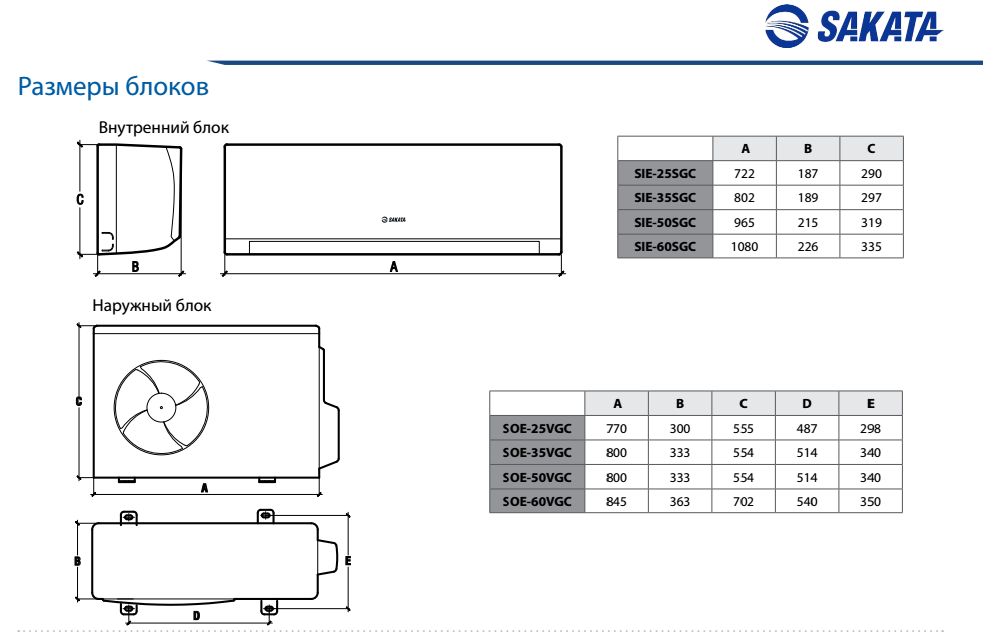

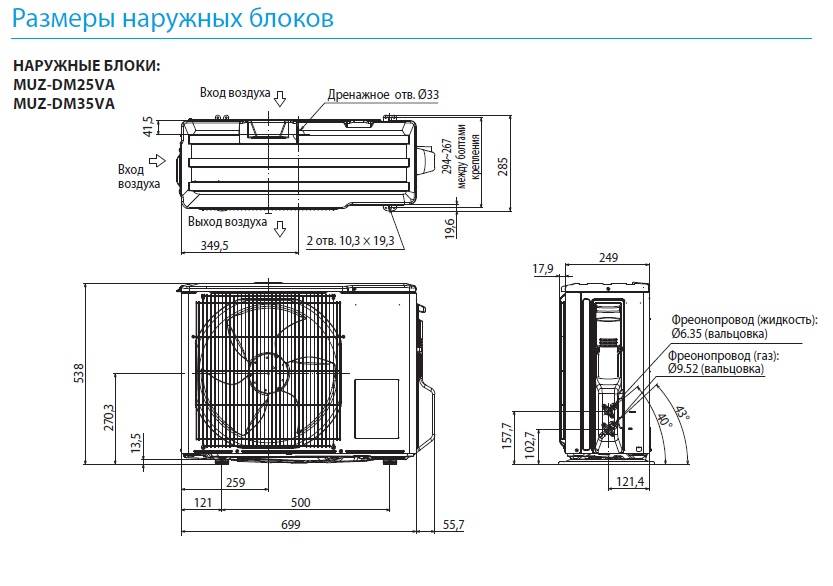

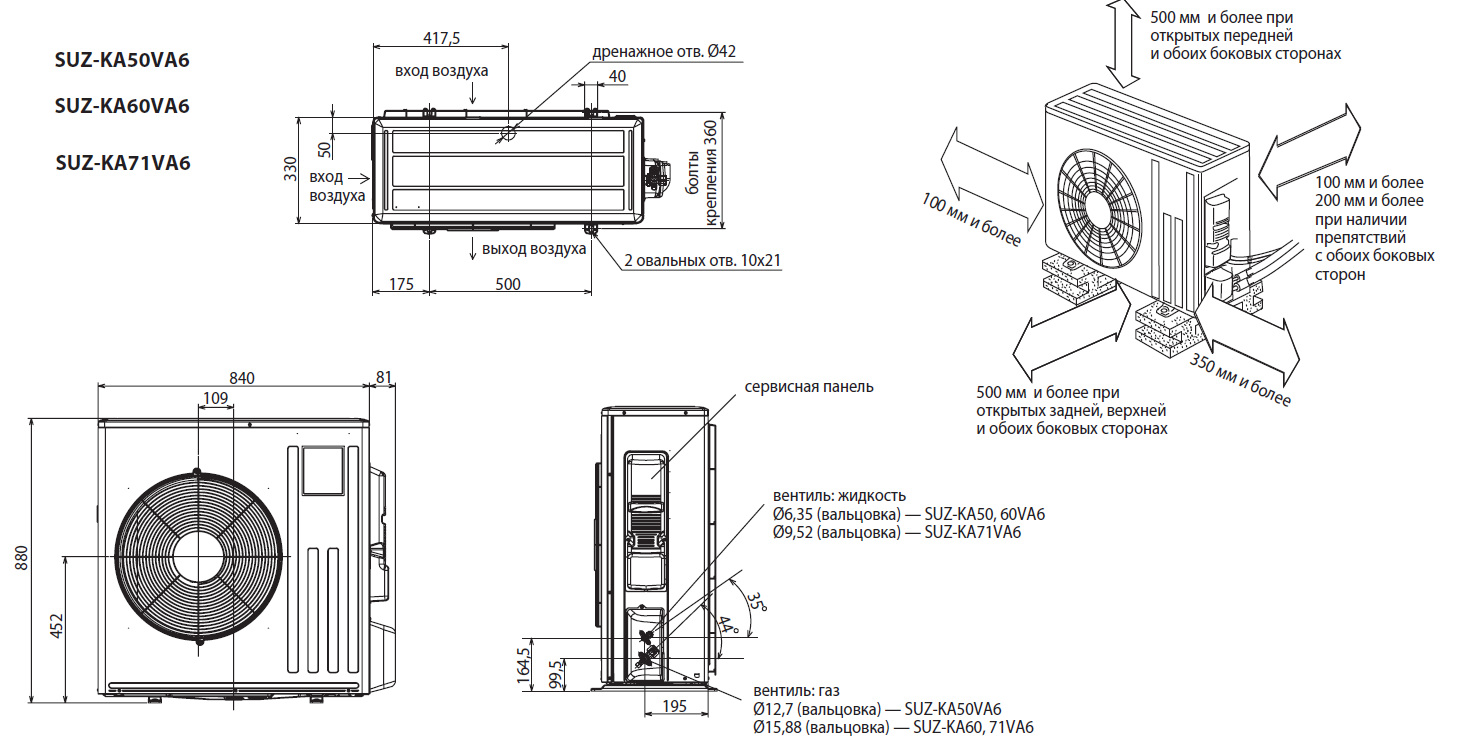

Уличный модуль системы кондиционирования отличается большими габаритами. В этой части находятся самые крупные детали — радиатор и компрессор. По форме внешний блок может быть квадратным или прямоугольным, что зависит от конструктивных особенностей модели.

Если говорить о кондиционерах мощностью 2,1-2,7 кВт («7» и «9»), размеры наружного блока у них отличаются несущественно. Высота варьируется от 42 до 60 см, а длина находится в пределах 66-80 см. Глубина конструкции достигает 25 см. При покупке сплит-системы с маркировкой «двенадцать» стоит учитывать, что размеры внешних блоков будут на 5-7 см больше.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

• максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
• минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

• поломка деталей кондиционера;
• переход вибраций от наружного модуля к настенному;
• нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Конструкция и устройство кондиционера?

Наружный блок кондиционера состоит:

1. Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.
2. Четырехходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.
3. Плата управления — как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку большие перепады температуры и влажности снижают надежность электронных компонентов.
4. Вентилятор — создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех коммерческих кондиционерах, вентилятор имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку.
5. Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
6. Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.
7. Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
8. Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

Внутренний блок кондиционера состоит:

 Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)

1. Фильтр грубой очистки — представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
2. Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
3. Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
4. Индикаторная панель — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.
5. Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.
6. Вентилятор — имеет 3 — 4 скорости вращения.
7. Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса.
8. Поддон для конденсата (на рисунке не показан) — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.
9. Плата управления (на рисунке не показана) — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.
10. Штуцерные соединения (на рисунке не показаны) — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Как правильно выбрать кондиционер

Чтобы правильно выбрать кондиционер, необходимо определиться с местом, где он будет располагаться. Нужно помнить о правиле удаленности устройства от стен и потолка.

Важно выбирать кондиционер, который сможет эффективно обогревать или охлаждать помещение. Если он будет слишком слабым, толку будет мало

А, наоборот, слишком мощное оборудование будет лишней тратой финансов. Определиться с размерами устройства нужно заранее. Для этого нужно вычислить обслуживающую площадь помещения – умножьте ширину комнаты на ее длину.

Все системы кондиционирования имеют отметки «7», «9», «12», «24», «30», которые указывают на уровень производительности. Габариты кондиционера зависят именно от его мощности охлаждения. Чтобы понять, для какой площади подходит та или иная модель, нужно умножить цифру на оборудовании на 3. Таким образом, если кондиционер устанавливается в комнату 21-27 кв.м., лучше выбрать «семерку» или «девятку». Их габариты 70х50х27 см.

Для помещения площадью 27-36 кв.м. нужно отдать предпочтение кондиционеру с пометкой «12». Размеры таких моделей – 75х52х29 см. Если у комнаты площадь 42-54 кв.м., установить лучше кондиционер «восемнадцатый» с габаритами 80х54х30. Для помещений площадью до 72 кв.м. нужно покупать оборудование с отметкой «24», размеры которого составляют 86х65х32 см.

Ход работ

Судя по многочисленным потребительским отзывам, с этой работой может справиться каждый, даже с небольшим опытом пайки. Для начала приобретите труборез, специальный гибочный станок и сварку. Некоторые домашние умельцы вместо трубореза пользуются ножовкой по металлу. Как утверждают специалисты, делать так не стоит, поскольку качество работы будет не тем. Трубогиб может быть универсальный (им работают с различными диаметрами) и специфический (предназначен для трубок определенного диаметра).

Далее следует купить трубки из алюминия, отрезать из них нужную длину и погнуть на гибочном станке. После приготовления трубок займитесь нарезкой фитингов и соедините все в одну систему. Прежде чем соединять, тщательно почистите трубки с помощью наждачной бумаги или металлической щетки. Если на изделиях останется смазка, краска или земля, то сцепление металла с припоем будет хуже. Если вы хотите соединить две трубки, вставьте их друг в друга, чтобы оставался небольшой зазор (0,2 см), который в дальнейшем будет заполнен расплавленным припоем. После выполнения этих действий можно приступать непосредственно к самой пайке.

Критерии выбора габаритов кондиционера

При выборе размера кондиционера следует учитывать несколько параметров, чтобы обеспечить его эффективную работу и комфортное охлаждение:

1. Один из основных факторов — площадь помещения. Чем она больше, тем больше мощность в BTU или кВт должны иметь кондиционеры для эффективного охлаждения всей площади помещения.

2. Уровень изоляции помещения также влияет на выбор. Хорошая теплоизоляция уменьшит потребность в более мощной системе, тогда как плохая изоляция потребует более производительного кондиционера для поддержания комфортной температуры.

3. Климатические условия в регионе также важны для выбора оптимальной климатической системы. В жарком и влажном климате может потребоваться более мощное оборудование для обеспечения достаточного охлаждения жилища.
4. Если помещение имеет большие окна или находится на южной стороне, оно может быть сильно нагреваться в солнечные дни, поэтому нагрузка на климатическое устройство из-за этого возрастет. В таких случаях, возможно, потребуется более производительное устройство.

5. Активность людей также влияет на выбор подходящего кондиционера. Если в помещении находится много людей или есть дополнительные источники тепла, например, электронная техника или осветительные приборы, эти факторы также надо учесть при выборе климатического оборудования.

Пошаговая инструкция для монтажа климатической системы

При самостоятельном монтаже сплит-системы рекомендуется следовать следующему плану действий:

Выбор места под установку кондиционера. Для этого подойдет ровный вертикальный участок несущей стены без видимых повреждений. Следует помнить, что для минимизации энергетических потерь рекомендованная длина коммуникаций не должна превышать 15 метров. В непосредственной близости не желательно наличие посторонних предметов, препятствующих нормальному воздухообмену. Для монтажа наружного блока оптимальной считается северная или восточная сторона здания на открытом балконе или в непосредственной близости от оконного проема. Монтаж кронштейнов под кондиционер. В удобном для работы месте выполняется разметка в соответствии с размерами кронштейна для вашего кондиционера. Высверливаются отверстия под анкера и производится закрепление деталей. При этом необходимо добиться плотного прилегания к стене вертикальных стоек и горизонтальности полок. Крепление наружного блока. Он фиксируется на кронштейнах посредством болтов и гаек. При этом должен обеспечиваться его обдув со всех сторон, поэтому надо оставить достаточный зазор со стороны стены. Если удастся, смонтируйте козырек, защищающий от воды и падения сосулек. Крепление внутреннего блока. Его располагают строго горизонтально на некотором удалении от потолка. Отступа 10 см будет вполне достаточно. Сначала крепится к стене монтажная пластина, на которой потом фиксируется сам блок. Он не должен оказаться рядом с отопительными приборами и электрической проводкой. Подключение к электросети. К каждому кондиционеру прилагается инструкция со схемой включения. Выполнение этой работы надо доверить специалисту

Важно, чтобы подключение производилось через автомат аварийного отключения. Рекомендации по прокладке труб

Для циркуляции фреона используются медные трубы

Их прокладывают с небольшим запасом по длине на случай температурных деформаций. Соединения выполняются с использованием вальцевания. После монтажа все коммуникации покрывают теплоизоляционными материалами. Вакуумирование системы. С помощью вакуумного насоса из системы откачивается весь воздух и капли влаги, которые могли бы негативно отразиться на работе компрессора. Убедившись в полной герметичности оборудования, производят его заполнение хладагентом.

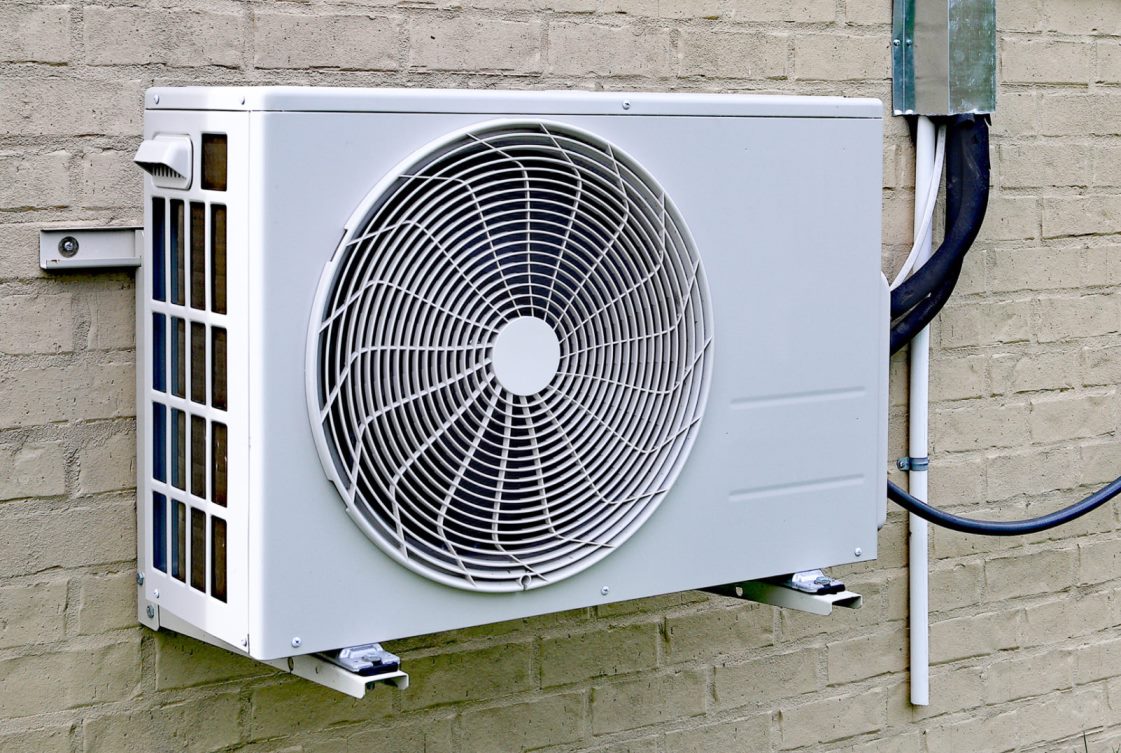

Монтаж кронштейнов и крепление наружного блока

Крепление внутреннего блока

Прокладка труб

Вакуумирование системы

Важно! Только после проверки стабильности работы климатического оборудования монтаж может считаться успешным. Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах

Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно

Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно

Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно.

Посмотрите видео о кронштейнах для кондиционеров
