Схемы включения
Безусловно, наипростейшим способом токового ограничения для светодиодных ламп станет последовательное включение добавочного резистора. Но данное средство подходит лишь только для маломощных LED.
Простейший стабилизированный блок питания
Чтобы сделать стабилизатор тока потребуется:
- микросхемка LM317;
- резистор;
- монтажные средства.
Собираем модель по нижеприведенной схеме:
Модуль можно применять в схемах разных зарядных устройств либо регулируемых ИБ.
Блок питания на интегральном стабилизаторе
Этот вариант более практичный. LM317 ограничивает потребляемый ток, который задается резистором R.
Помните, что максимально допустимое значение тока, которое нужно для управления LM317, составляет 1,5 А с хорошим радиатором.
Схема стабилизатора с регулируемым блоком питания
Ниже изображена схема с регулируемым выходным напряжением 1.2–30 В/1,5 А.
Переменный ток преобразуется в постоянный с помощью моста-выпрямителя (BR1). Конденсатор С1 фильтрует пульсирующий ток, С3 улучшает переходную характеристику. Это означает, что стабилизатор напряжения может отлично работать при постоянном токе на низких частотах. Выходное напряжение регулируется ползунком Р1 от 1.2 вольта до 30 В. Выходной ток составляет около 1,5 А.
Подбор резисторов по номиналу для стабилизатора должен осуществляться по точному расчету с допустимым отклонением (небольшим). Однако разрешается произвольное размещение резисторов на монтажном плате, но желательно для лучшей стабильности размещать их подальше от радиатора LM317.
Пример стабилизации напряжения на LM317
Допустим надо подать на микросхему 12 вольт и отрегулировать его до 5. Исходя из формулы, приведенной выше, для того, чтобы LM317 выдал 5 вольт и выступал в роли регулятора напряжения, значение R2 должно быть 720 Ом.
Соберите указанную выше схему. Затем с помощью мультиметра проверьте выходное напряжение, поместив его щупы на конденсатор емкостью 1 мкФ. Если схема собрана правильно, то на её выходе будет около 5 вольт.
Теперь замените резистор R2 и установите на его место номинал со значением 1,5 кОм. Теперь на выходе должно быть около 10 В. Это преимущество этих миросхем. Вы можете настроить их на любое напряжение в пределах диапазона, указанного в его характеристиках.
Читать также: Как отрегулировать зажигание на бензопиле штиль 180
Принцип работы
Соберем простой стабилизатор напряжения используя LM317 согласно схеме.
Подключим на вход Vin источник постоянного питания. Как уже было написано ранее, к этим контактам надо подать входное напряжение, которое микросхема затем понизит в зависимости от нагрузки. Оно должно быть больше, чем на выходе.
Допустим используя эту схему надо получить 5 В нагрузке. Следовательно, на вход Vin надо подать больше чем 5 вольт. Как правило, если микросхема LM317, не является регулятором с малым падением надо, чтобы входное напряжение примерно на 2 вольта было выше выходного. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.
Контакт Adj позволяет отрегулировать напряжение на выходе до уровня, который мы хотим.Рассчитаем, какое значение сопротивления R2 даст на выходе устройства 5 вольт. Используя формулу для выходного напряжения можно узнать значение сопротивления R2.
Так как сопротивление R1 равно 240 Ом, а выходное напряжение равно 5 В, то R2 согласно формуле будет равно 720 Ом. Таким образом, при значении R2 =720 Ом, LM317 будет выдавать 5 В, при подаче на её вход более 5 Вольт.
Драйвер тока
Драйвер тока (LED Driver) поддерживает ток и напряжение в цепи нагрузки в независимости от поданного на него постоянного питания. Известно, что светодиод является полупроводниковым прибором, который следует запитать током, указанным в характеристиках светодиода.
Используя схему стабилизации как показано в DataSheet можно собрать на LM317 простую схему драйвера тока.
Для ее работы зная потребляемый светодиодом ток, необходимо подобрать сопротивление подстроечного резистора R1. У маломощных светодиодов ток потребления составляет порядка 20 мА или 0,02 А. Для подбора необходимого сопротивления используют формулу, где Iout это ток на выходе микросхемы, необходимый для питания светодиодов.
Используя формулу, получаем значение номинала резистора с сопротивлением 62.5 Ома. Для избежания перегрева микросхемы подбирают необходимую мощности резистора по формуле.
Собрав схему и подав питание, получают простейший драйвер стабилизации тока для светодиодов. Светодиод будет включаться, с требуемой яркостью, которая не будет зависеть от поданного постоянного питания на вход микросхемы.
Номинал необходимого резистора R1, можно подобрать, используя обычный подстроечный проволочный резистор на сопротивление 0.5 кОм. Для этого сначала проверяют его сопротивление между среднем и любым из крайних выводов. С помощью мультиметра, вращая регулирующий стержень, добиваемся значения сопротивления 500 Ом, чтобы не сжечь подключенный светодиод при включении.
Затем подключают в схему со светодиодом. Чтобы выбрать подходящий номинал резистора, после подачи питания изменяют сопротивление подстроечного резистора до требуемого тока светодиода.
Онлайн-калькулятор
Для расчета параметров радиоэлементов в схемах с LM317 в сети интернет существует множество онлайн-калькуляторов:
- для расчета резистора R2, при известном выходном напряжении и сопротивлении резистора R1;
- для вычисления напряжения на выходе стабилизатора, при известном сопротивлении двух резисторов (R1 и R2);
- для расчета сопротивления и мощности резистора, при известном значении силы тока на выходе микросхемы и др.
Схемы стабилизаторов и регуляторов тока
Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).
Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.
На КРЕНке
Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.
Крены для микросхем
Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.
Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).
Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.
На двух транзисторах
На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.
Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.
Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.
На операционном усилителе (на ОУ)
Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.
При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.
Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.
На микросхеме импульсного стабилизатора
Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.
Схема выпрямителя с импульсным выпрямителем
Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.
Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.
Регулируемый блок питания на стабилизаторе напряжения LM317
Начинающему радиолюбителю просто не обойтись без хотя бы простейшего блока питания. При разработке или настройке того или иного устройства регулируемый блок питания является не заменимым атрибутом. Но если вы начинающий радиолюбитель, и не можете позволить себе дорогой навороченный блок питания, то эта статья поможет вам восполнить вашу нужду
Блок питания на микросхеме LM317T, схема:
В интернете встречается неисчислимое множество схем различных блоков питания. Но даже на первый взгляд легкие схемы, в процессе настройки оказываются не такими уж и легкими. Я рекомендую вам рассмотреть очень простую в настройке, дешевую и надёжную схему блока питания на микросхеме стабилизаторе LM317T, которая регулирует напряжение от 1,3 до 30 В и обеспечивает ток 1А (как правило, этого достаточно для простых радиолюбительских схем) рисунок №1.
VD1 – VD4, VD6, VD7 – Полупроводниковые диоды типа 1N5399 (1.5А 1000В) хотя, вы можете использовать любые другие подходящие по максимальному току 1.5 ампера и напряжению около 50 вольт. Можно также использовать диодный мост с теми же характеристиками. У кого что есть – тот из того и лепит:)VD5 – Обыкновенный светодиод (его не обязательно впаивать) он сигнализирует о включении питания. Диод VD6, защищает схему от бросков тока. VD7 — защищает микросхему от паразитного разряда ёмкости конденсатора С3.
R1 – около 18 КОм (нужно подбирать под ток светодиода).R2 — Можно не впаивать — он необходим в том случае если вам нужно получить нестандартные пределы регулировки напряжения. Вы просто подбираете его таким образом что бы сумма R2 + R3 = 5КОм.
R3 — 5,6 Ком.R4 – 240 Ом.C1 – 2200 мкФ (электролитический)
C2 — 0,1 мкФC3 — 10 мкФ (электролитический)C4 — 1 мкФ (электролитический)DA1 – LM317T
Основным элементом в схеме является микросхема LM317T, все её характеристики вы можете без труда посмотреть в мануале на микросхему. Единственное что следует отдельно отметить, это то что её обязательно необходимо цеплять на радиатор (рисунок №2) что бы микросхема не вышла из строя.
Максимальный ток у неё по документации 1.5 А – но я не рекомендую вгонять её в такие придельные режимы работы.Трансформатор я рекомендую использовать тоже с запасом по току (ток 3А), дабы в случае резкого броска тока он не вышел из строя.Каждый радиолюбитель делает печатные платы как ему самому угодно – но если вам лень её трассировать – можете использовать мой вариант печатной платы рисунок №3, который доступен по этой ссылке или по этой ссылке. Файлы можно открыть с помощью программы Sprint-Layout 5.
Прежде чем начать делать мой вариант разводки платы – ещё раз его просмотрите и проанализируйте!!! Плату я трассировал под способ фотолитографии, так что разверните её как необходимо вам. Я старался сделать плату наиболее универсальной для этой схемы и делал её под свои нужды. Если вы не будите впаивать резистор R2 – то вместо него просто нужна перемычка.
P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/
Дополнительные рекомендации по настройки схемы:
Все сопротивления в схеме лучше всего ставить полуваттные, это почти гарантия стабильной работоспособности схемы, даже в предельных условиях эксплуатации. Резистор R2 можно полностью исключить из схемы, я оставлял под него место на те случаи, когда нужно получит нестандартное напряжение. А ещё, хорошенько покопавшись в интернете, я нашел специальный калькулятор для пересчёта LM317, а именно резисторов в цепи управления регулировки напряжения.
Резисторы R3 и R4 – это обыкновенный делитель напряжения, таким образом, мы можем его подобрать под те резисторы, что у нас есть под рукой (в заданных пределах) – это очень удобно и позволяет без особого труда отрегулировать работу LM317T под любое напряжение (верхний придел может варьироваться от 2 до 37 В). К примеру, можно так подобрать резисторы, чтобы ваш блок питания регулировался от 1,2 до 20В – всё зависит от пересчёта делителя R3 и R4. Формулу по которой работает калькулятор, вы можете узнать почитав даташит на ЛМ317Т. В остальном — если всё собрано верно , блок питания сразу же готов к работе.
Общая информация
Схемотехника устройства обеспечивает более высокие показатели по нестабильности параметров, в сравнении со стабилизаторами на фиксированное напряжение, и имеет практически все типы защиты, применяемые для интегральных микросхем: ограничение выходного тока, отключение при перегреве и превышении предельных рабочих параметров.
При этом требуется минимальное количество внешних компонентов для LM317, схема использует встроенные средства стабилизации и защиты.
Устройство выпускается в трёх вариантах исполнений –
LM
117/217/317, отличающихся предельно допустимой рабочей температурой:
- LM117: от -55 до 150 оС;
- LM217: от -25 до 150 оС;
- LM317: от 0 до 125 оС.
Все типы стабилизаторов производятся в стандартных корпусах TO-3, различных модификациях TO-220, для поверхностного монтажа – D2PAK, SO-8. Для устройств малой мощности используется ТО-92.
Цоколёвка для всех трёхвыводных изделий совпадает, что облегчает их замену. В зависимости от применённого корпуса, в маркировку вводятся дополнительные обозначения:
- K – TO-3 (LM317K);
- T – TO-220;
- P – ISOWATT220 (пластмассовый корпус);
- D2T – D2PAK;
- LZ – TO-92;
- LM – SOIC8.
Для LM317 используются все типоразмеры, LM117 выпускается только в корпусе ТО-3, LM217 – в ТО-3, D2PAK и ТО-220. Микросхемы LM317LZ в корпусах ТО-92 отличаются пониженными значениями максимальной мощности и выходного тока, до 100 мА, при аналогичных других свойствах. Иногда производитель использует свою маркировку, например, LM317НV от Texas Instruments – высоковольтные регуляторы в диапазоне 1,2-60 В, при этом цоколёвки корпусов совпадают с изделиями других фирм. В отличие от других микросхем, аббревиатура ЛМ (LM) применяется всеми производителями. Расшифровка других возможных обозначений приводится в техническом описании конкретного прибора.
Основные характеристики
Подключение схемы к батарее на 9V типа Крона Стабилизатор напряжения на lm317 работает в определенном диапазоне подачи электроэнергии. Пределы – минимум 1,25В, максимум 37В. На выходе мощность напряжения не превышает 1,5 Ампер, погрешность при нестабильном подключении составляет до 0,1%.
Регулятор напряжения на микросхеме lm317 имеет системы дополнительной внутренней защиты: от коротких сетевых замыканий, от теплового перенапряжения, от чрезмерного рассеивания «лишнего» напряжения.
Тепловое ограничение обеспечивают специальные микродатчики, которые гарантируют защиту техники от превышения рассеиваемой мощности – если подобное произойдет, устройство просто отключится и не пострадает.
Для чего необходима стабилизация тока и напряжения
Стабилизатор тока на LM317 для светодиодов Количество электрических устройств в домах постоянно растет. За последние годы число электроприборов увеличилось в несколько раз. Как результат – возросла потребность в уровне напряжения в электрических сетях. При этом большая часть зданий (жилых и производственных) и электростанций построена более 30-40 лет назад.
Некоторые современные приборы производят со встроенными стабилизаторами – небольшими схемами для предотвращения поломок от скачков напряжения. Но большая часть не содержит дополнительных устройств и даже малый перепад в сети грозит перегоранием. В группе повышенного риска крупная бытовая техника (не цифровая). В частности бойлеры и стиральные машины.
Основные характеристики, топология микросхемы
Как проверить lm мультиметром?
На входе стабилизатора при этом должно быть минимум 15В!
Кроме отечественной интегральной схемы КРЕН12, выпускаются более мощные импортные аналоги, выходные токи которых в раза больше. На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. Отличная защита интегрального стабилизатора от возможного перегрева.
Однако если ток не перестанет расти, то лампа может сгореть. Заранее благодарен Вам за ответ.
Рекомендуем: Защита кабеля в траншее кирпичом пуэ
Стабилизатор тока для светодиодов — описание
Затем подключают в схему со светодиодом. Но уже при напряжении между выходом и контактом Adj менее 1,25 В сработает схема защиты от КЗ. Но опять, же повторюсь, данный способ стабилизации годится только для маломощных светодиодов. В LM реализован ущербный принцип регулирования выходного напряжения,- по цепи Положительной обратной связи.
Это позволит досконально изучить процесс функционирования и впоследствии создать более усложненную конструкцию. А для увеличения выходного тока применяется транзистор с проводимостью n-p-n. Но это — нереальная ситуация. Каждый любитель современных электронных приборов должен научиться самостоятельно собирать преобразователи. Ограничение на минимальный ток нагрузки свидетельствует о плохой схемотехнике LM и явно ограничивает варианты ее использования.
Мощность рассеяния и входное напряжение стабилизатора LM317
Характеристики Стабилизатор напряжения lm, основанный на работе микросхемы данной модификации, имеет такие характеристики: Изделие дает возможность самостоятельно настраивать уровень выходного напряжения в пределах 1,В
Рабочий блок питания Очень важно, чтобы области спаивания имели литую форму
А схемы и данные в его datasheet все те же … Итак, недостатки LM, как микросхемы и ошибки в рекомендациях по ее использованию. Регулируемый Adj — это вывод, который позволяет регулировать выходное напряжение через подстрочный резистор. Стабилизатор тока для светодиодов — описание Конечно же, самым простым способ ограничить Iпотр. На выход стабилизатора нужно прицепить резисторы нужной мощности и номинала , настроить выходные напряжения и лишь после этого подключать питаемую схему. Блок питания на LM338T part 1
Схема подключения
О различных способах питания светодиодов от 12 и 220 вольт прочитайте в статье «Как подключить светодиод«.
Для изготовления стабилизатора тока на LM317 с возможностью регулирования, вместо постоянного резистора поставить мощное переменное сопротивление. Номинал переменного сопротивления можно вычислить, указав калькулятору границы регулирования. Сопротивление может быть от 1 до 110Ом, это соответствует максимальному и минимальному. Но рекомендую отказаться от регулировки Ампер в нагрузке переменным сопротивлением. Правильно реализовать будет сложно и лишком большой будет нагрев.
Мощность постоянного резистора для стабилизатора тока по рассеиванию тепла должна быть с запасом, вычисляется по формуле:
I² * R = Pвт сила тока в квадрате умноженное на сопротивление резистора.
В качестве блока питания можно использовать трансформаторный или импульсный источник напряжения с полярным напряжением. В качестве выпрямителя лучше использовать классический диодный мост, после которого установлен конденсатор большой емкости.
Регулятор тока на LM317 LM317T работает по линейному принципу, поэтому может достаточно сильно нагреваться из-за невысокого КПД. Наличие приличного радиатора обязательно. Если контроль нагрева показал низкую температуру нагрева, то его можно уменьшить.
Если количество Ампер требуется более 1,5А, то в стандартную схему надо добавить пару элементов. Можно получить до 10А, установив мощный транзистор KT825A и резистор на 10ом.
Этот вариант подходит для тех, у кого под рукой нет LM338 или LM350.
Вариант стабилизатора тока на 3А сделан на транзисторе КТ818, Амперы в нагрузке регулируются и рассчитывается во всех схемах одинаково на калькуляторе.
Схемы включения
Сначала разберём стандартную схему, которую можно найти в технической документации на LM317T. На ней кроме самого стабилизатора находится два конденсатора, один из которых установлен на входе (ёмкостью 0,1 мФ), а второй на выходе (1,0 мФ). А также двух резисторов R1 и R1.
Как видно резисторы R1 и R2 подключены к управляющему выходу устройства по схеме делителя напряжения. Сопротивление R1 является постоянным и его величина, по рекомендациям производителя, должна быть равна 240 Ом. С помощью R2 можно регулировать выходное напряжение. Его можно найти по формуле:
В ней второе слагаемое мало, так как величина IADJ не может быть дольше 100 мА, поэтому его можно не учитывать в расчётах. Из формулы понятно, чем больше сопротивление R2, тем больше выходное напряжение.
Рассчитаем какое напряжение будет на выходе, если величина сопротивления R2 равна 1,5 кОм.
Как видно и расчёта, на выходе будет напряжение 9 В. Но чтобы получить данную разность потенциалов на вход нужно подать напряжение большей величины.
Часто возникает задача найти R2 зная необходимое напряжение стабилизации. Для этого можно использовать формулу:
Чтобы вам не пришлось делать расчёты вручную приведём таблицу, в которой все необходимые значения уже посчитаны (сопротивление R1 = 240 Ом).
| Напряжение стабилизации, В | Величина сопротивления R2, Ом | Ближайшее стандартное значение, Ом |
| 3 | 336 | 330 |
| 3,3 | 393,6 | 390 |
| 4,7 | 662,4 | 680 |
| 5 | 720 | 750 |
| 5,5 | 816 | 820 |
| 7,4 | 1180,8 | 1 200 |
| 9 | 1488 | 1 500 |
| 10 | 1680 | 1 600 |
| 12 | 2064 | 2 000 |
| 15 | 2640 | 2 700 |
| 18 | 3216 | 3 300 |
| 20 | 3600 | 3 600 |
| 25 | 4560 | 4 700 |
| 27 | 4900 | 5 100 |
На LM317T легко собрать драйвер тока. Обычно такие схемы используются для питания отдельных светодиодов и светодиодных матриц. Производители рекомендуют использовать такую схему:
В этом примере выходной ток через светодиод устанавливается подбором сопротивления R1. Рассчитать его можно по формуле:
где Iout – ток на выходе стабилизатора, который равен току через светодиод.
Типичный ток через одиночный маломощный светодиод равен 0,02 А. Подставляем данное значение в формулу и получаем сопротивление R1 – 62,5 Ом. Чтобы резистор не перегорел нужно определить его мощность. Для этого используем формулу:
В нашем случае мощность резистора должна быть больше 0,022*62,5=0,024 Вт, то есть подойдёт любой резистор, даже самый маленький.

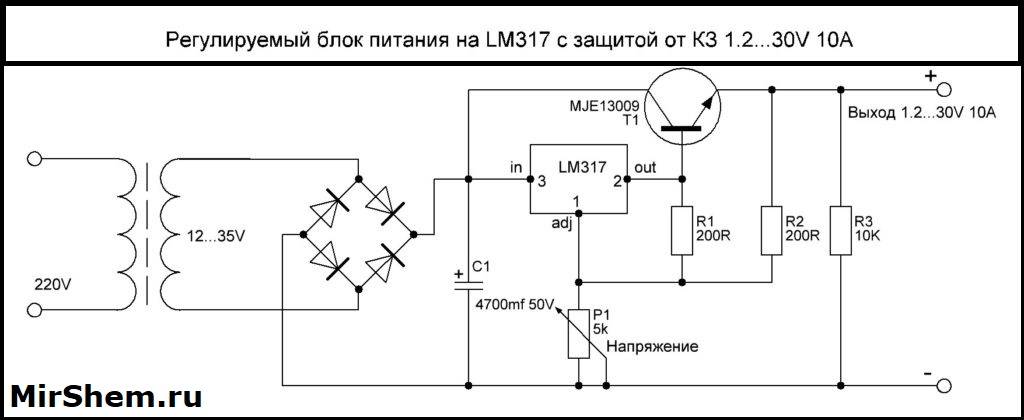

После стандартных примеров перейдём к реальной конструкции. Рассмотрим регулируемый блок питания, в котором можно регулировать напряжение на выходе в диапазоне от 1,2 до 30 В и рассчитанный на максимальный выходной ток в 10 А. При этом БП имеет защиту от короткого замыкания.
Данное устройство сделано из минимального количества недорогих деталей. Так как стабилизатор LM317T способен выдержать ток не более 1,5 А, то в конструкции используется транзистор MJE13009, благодаря которому на выходе можно получить ток равный 10 А.
Регулировка выходного напряжения осуществляется с помощью переменного резистора Р1 номиналом 5 кОм. Кроме этого в схеме используются шунтирующие резистора R1 и R2 с одинаковым сопротивлением – 200 Ом. После отключения питания конденсатор С1 разряжается через резистор R3 сопротивлением 10 кОм. На выходе трансформатора напряжение может быть от 12 до 35 В. Диодный мост можно брать любой, способный выдержать ток от 10 А и выше, например, GBJ2510 рассчитанный на 25 А.
Транзистор MJE13009 можно заменить на MJE13007 или отечественные КТ805, КТ808, КТ819 или другие
При выборе транзистора важно обращать внимание на силу тока на выходе стабилизированного блока питания
Используемый транзистор и LM317T нужно устанавливать на радиатор с достаточно большой для охлаждения площадью. Для этих целей можно использовать систему охлаждения компьютерного процессора. Не забудьте изолировать LM317T от радиатора теплопроводящей прокладкой. Также на радиатор желательно установить и диодный мост.
