Способы соединения электрических проводов: виды соединений + технические нюансы

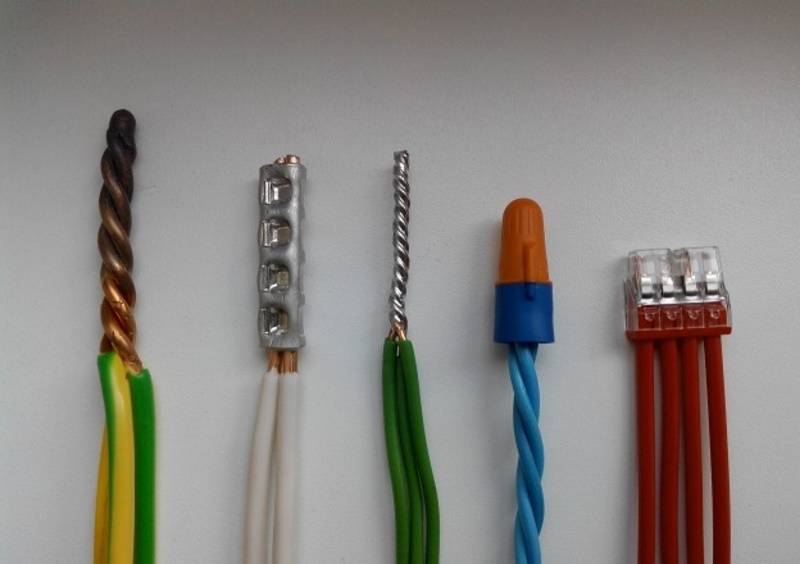

Как соединить трехжильный провод с двухжильным

Если появилась необходимость соединения медных и алюминиевых кабелей, состоящих из двух и трёх жильного провода, то пайка и скрутка для этого, конечно же, возможна, но при условии, что сечение жил не более 4 мм2. С силовыми кабелями, такой способ достаточно проблематичен. Электромонтажники применяют либо опрессовку трёхжильного и двухжильного кабеля гильзами, с последующим соединением через клеммник или гильзу большего сечения. Либо просто берётся винтовой клеммник, а затем соединяется между собой перемычками. Вероятность такого соединения встречается крайне редко, так как чаще всего появляется необходимость подключения каждой жилы отдельно, а не в один узел.

Соединение контактными зажимами

Следующий вид соединения проводов, который следует подробнее рассмотреть, – это соединение контактными зажимами (проще говоря, использование клеммников WAGO, их еще называют плоскопружинные контактные зажимы).

В настоящее время провода все чаще соединяют клеммными пружинными зажимами. В данном случае вам не придется ничего скручивать или спаивать, достаточно только зачистить концы жил примерно на 12 мм и вставить в отверстия зажима.

Схема соединения проводов контактными зажимами: а – соединение алюминиевого одножильного провода со штыревым выходом: 1 – гайка; 2 – разрезная пружинная шайба; 3 – фасонная шайба; 4 – стальная шайба; 5 – штыревой вывод; б – соединение двужильного провода плоским контактным винтовым зажимом; в – соединение жилы с выводом зажимно-тычкового типа; г – контактный пружинный зажим.

Вот как будет выглядеть эта конструкция.

Эти клеммы наполнены спецконтактной пастой, которая при подключении алюминиевого проводника снимает с него окисную пленку и предотвращает повторное окисление. То есть при монтаже вы смело можете к одному клеммнику подключить как медный проводник, так и алюминиевый.

Многие специалисты ругают этот вид соединения по тем или иным причинам. Но все-таки он достаточно надежен и у него есть ряд преимуществ:

1. Проводники не повреждаются.
2. Надежная защита от случайного прикосновения к токоведущим соединениям.
3. Для каждого проводника предусмотрено отдельное клеммное место.
4. Подключение вместе как медных, так и алюминиевых проводников.
5. Предусмотрена возможность измерения электрических параметров цепи без нарушения изоляции.
6. Безопасность и порядок при использовании данных клеммников в электромонтажных коробках.
7. Полностью исключено КЗ и разогрев в точке соединения.
8. Зажимы этой серии являются оптимальным вариантом для соединения проводов при токе до 25 А.
9. Мгновенный монтаж проводников.

Существуют клеммники этого типа и для многожильных проводов.

Есть еще способы соединений, менее популярные, которые вы сможете осуществить сами.

Схема устройства контактного зажима: 1 — винт; 2 — пружинная шайба; 3 — шайба или основание контактного зажима; 4 — токоведущая жила; 5 — упор, ограничивающий растекание алюминиевого проводника.

Винтовые зажимы – это контакты, провод в которых крепится при помощи винтов. Сам зажим монтируется на подстилающей поверхности при помощи винтов. В отдельных случаях винтовые зажимы могут выглядеть следующим образом:

Кабельные сжимы – эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Используются для ответвления проводов от основной магистрали.

Этот вид сжима является немного устаревшим. Сейчас стараются использовать немного другую конструкцию, которую не надо разбирать и при использовании которой не надо зачищать участок магистрали от изоляции, так как они являются самопрокалывающими. То есть при закручивании гайки, которая находится сверху сжима, специальные зубцы прокалывают изоляцию проводника и тем самым обеспечивают надежный контакт. В другое отверстие вы можете вставить другой проводник и тем самым сделать ответвление.

Щитовые клеммники или шины – этот способ соединения используется, когда вам необходимо соединить несколько проводников. К примеру, при соединении подходящих нулевых проводов к общему.

Пайка – соединение проводов при помощи паяльника и специальных припоев.

Какое бы вы соединение ни выбрали, старайтесь это делать основательно и без спешки, чтобы в дальнейшем не винить себя, если случится непредвиденное.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

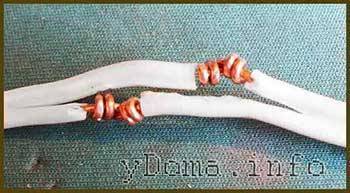

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

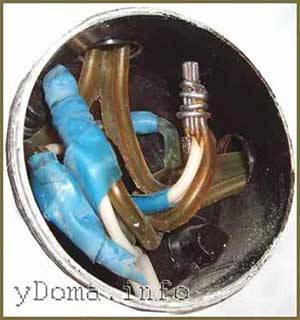

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.  При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала. К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Скрутка проводов

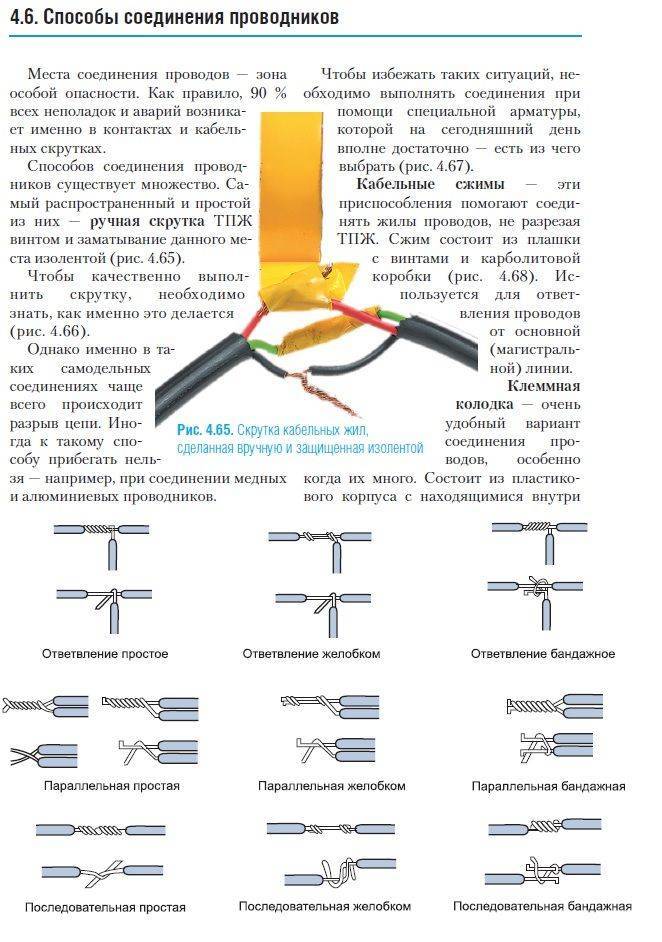

Виды соединения проводов.

Этот метод соединения проводов на сегодняшний день применяется только при отсутствии специнструмента и приспособлений. В большинстве случаев провода просто скручивают и заматывают изолентой. В некоторых случаях такое соединение не является надежным, но при определенных условиях такие соединения показывают удивительную надежность. Для этого надо запомнить пару правил: необходимо скручивать медь с медью, алюминий с алюминием и обеспечить относительно небольшой ток для питания вашей люстры.

При этом вся длина вашей скрутки должна быть примерно 3-4 см. Как вы уже поняли из вышесказанного, ни в коем случае нельзя скручивать между собой алюминиевые и медные провода. В местах таких соединений всегда идет процесс электролиза (с участием воды, содержащейся в воздухе), при котором эти металлы разрушаются. В основном это относится к алюминию. В этом процессе всегда существует одно правило: чем больше ток, тем быстрее происходит процесс.

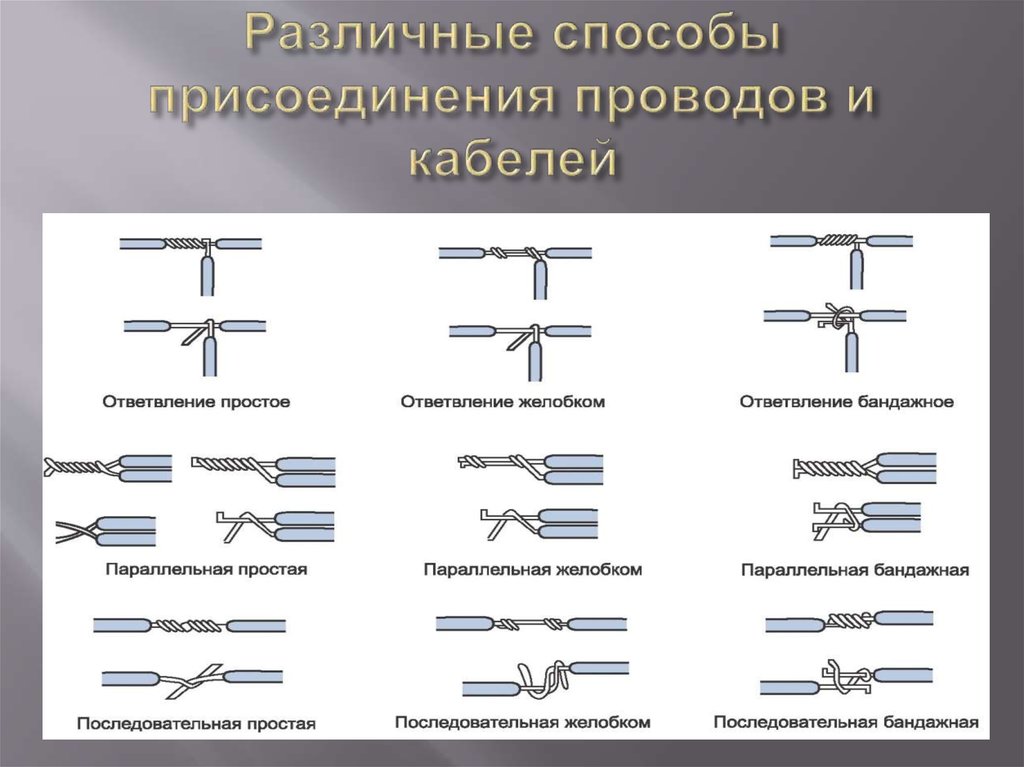

Вид скрутки зависит в основном от типа и функционального назначения соединения, диаметра и материала скручиваемых проводов. Ниже, чтобы помочь вам разобраться в этом вопросе, предоставлена таблица видов скруток.

Современная скрутка проводов осуществляется без использования плоскогубцев. Для ее создания применяют специальные соединительные полимерные колпачки с металлической спиралью внутри. На рынке имеются как импортные, так и отечественные колпачки.

Схема соединения проводов колпачком.

Колпачок (скрутка) – это простейший способ соединения ТПЖ небольшого сечения. Применяется, когда вам необходимо соединить несколько концов провода. Соединение выполняется очень просто, ровные концы проводов зачищают на длину примерно 15 мм, вставляют внутрь колпачка до упора и вращают корпус при помощи крылышек на корпусе до момента получения прочного соединения. Полученное соединение вы можете проверить при помощи обычных контрольно-измерительных приборов, так как наверху колпачков есть контрольное углубление для щупа прибора.

Соединение можно навинтить и в отдельных случаях развинтить при одинаковой длине концов проводов. Но здесь всегда надо помнить, что пружинные колпачки рассчитаны на определенное число проводов (эта информация должна находиться на корпусе колпачка или на упаковке, в которой колпачки находились), поэтому при выполнении данного вида работ всегда надо иметь набор различных размеров.

При выборе нужного вам размера колпачка можно ориентироваться на цветовую гамму. Просто при покупке колпачков внимательно изучите их ассортимент, представленный в магазине

Обратите внимание на цвет и на технические характеристики, которые должны быть написаны на ознакомительном листе, и если вам надо, запомните всю данную информацию. В большинстве случаев можно обойтись покупкой колпачков красного цвета – с их помощью можно скрутить провода от 0,5 до 12,5 мм². Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок

Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок

Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок.

Скрутка как полдела

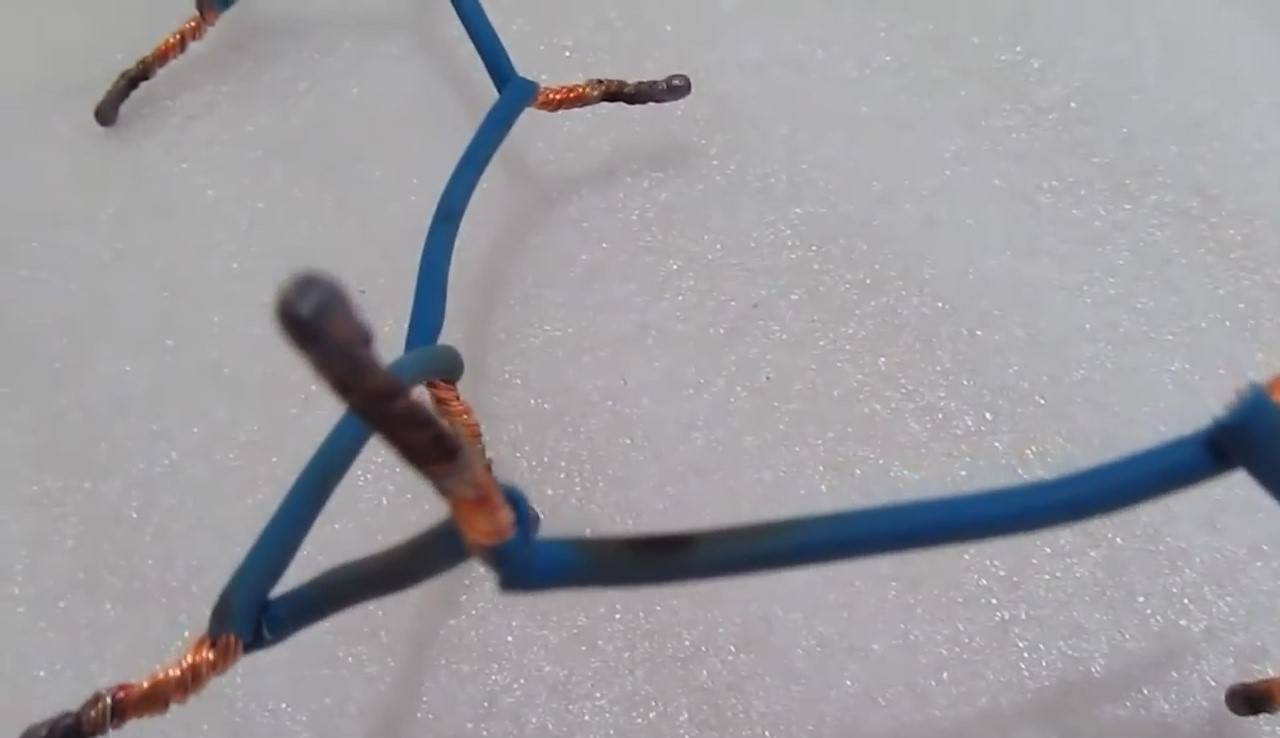

Однако эксперимент, который проводился со скрученными многожильными проводниками, показал высокое качество контакта всех соединений проводов сразу после завершения монтажа. Сделанная сотня скруток отрезков многожильного медного провода с сечением, характерным для обычной квартирной электропроводки, показала весьма малое контактное сопротивление, что подтверждают изображения далее.

Проверка тестером

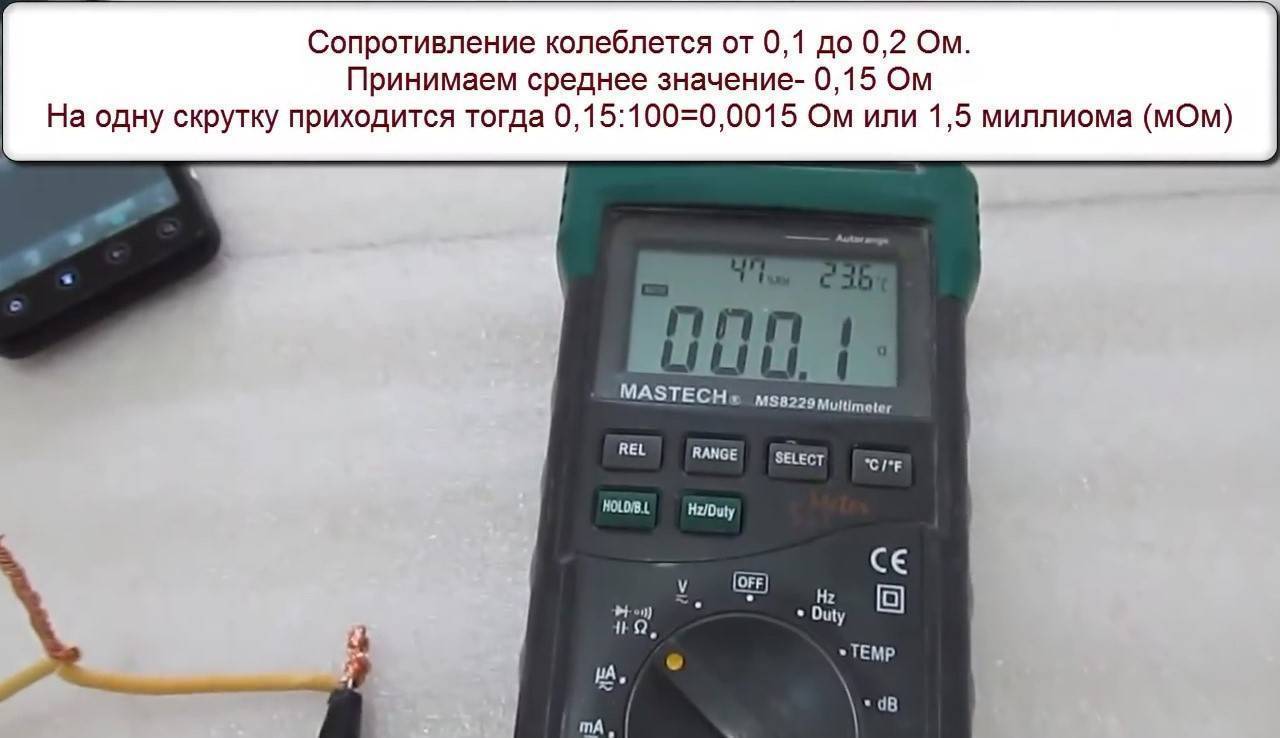

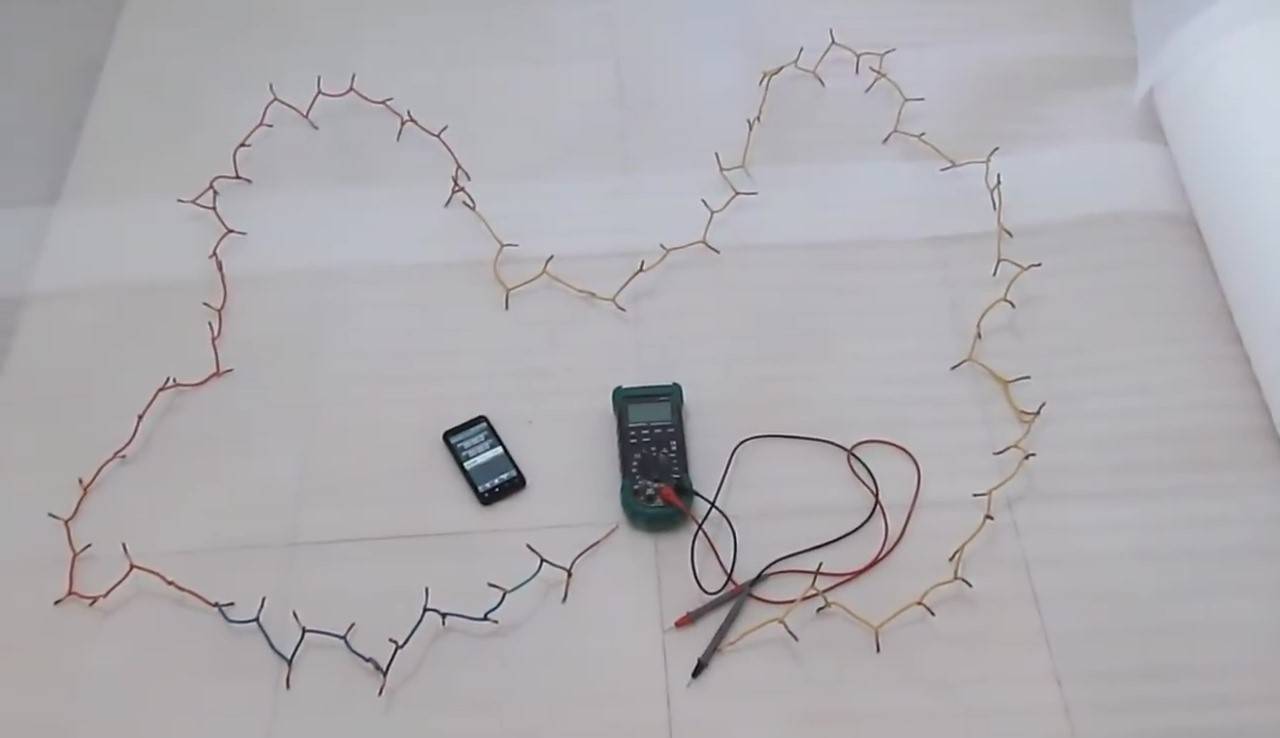

Оценка сопротивления скрутки многожильных медных проводов

Следовательно, выполнив скрутку, делаешь примерно половину монтажных работ по соединению двух проводников. Еще остается доработать полученное соединение так, чтобы со временем оно не ухудшилось. А для этого надо либо создать усилие, которое снаружи обжимает скрученные жилы, либо применить один из способов слияния жил. Слияние жил, безусловно, лучше всего обеспечивает минимальное сопротивление в месте соединения двух, трех или нескольких проводников.

Соединение проводов слиянием жил делается либо их расплавлением, либо припоем. В любом из этих вариантов достигается самое малое значение контактного сопротивления. Но есть и существенные недостатки у этих способов. И при сварке, и при пайке делается нагревание жил до температуры, опасной для изоляции.

• Чтобы не испортить ее, лучше держать скрутку щипцами сразу за краем изоляции для отвода тепла в ходе сварки или пайки и еще какое-то время после их завершения.
• Хотя и существует технология сварки и пайки алюминиевых жил, все же лучше иметь дело с медью. Но и медная жила перед пайкой или сваркой очищается от посторонних наслоений и обезжиривается.

Сварка и пайка устраняет само понятие контакта на конце скрутки, делая в этом месте либо тело в виде капли (при сварке), либо заполняя все щели припоем. При соединении проводов, предназначенных для мощных электроприборов, сварка и пайка — самый правильный способ соединения проводников. Однако эксперимент, который проводился на сотне уже показанных скруток, не продемонстрировал существенного уменьшения контактного сопротивления. Об этом свидетельствуют изображения, показанные далее.

Проверка

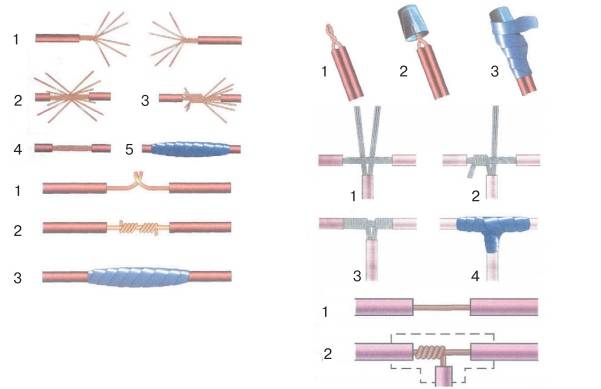

Виды скрутки

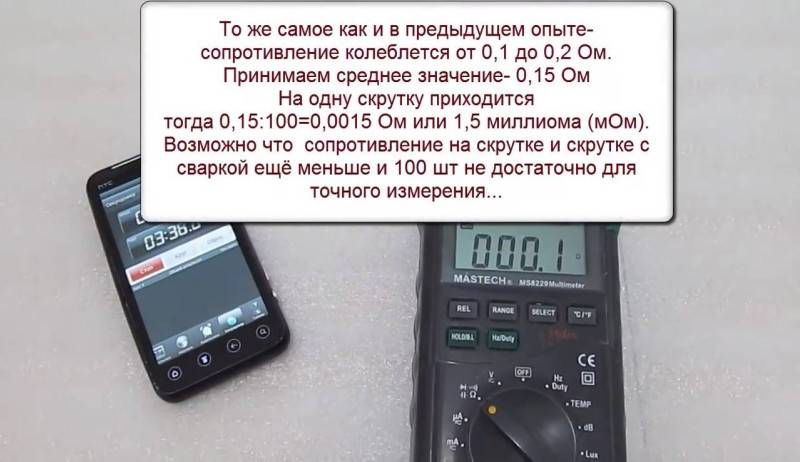

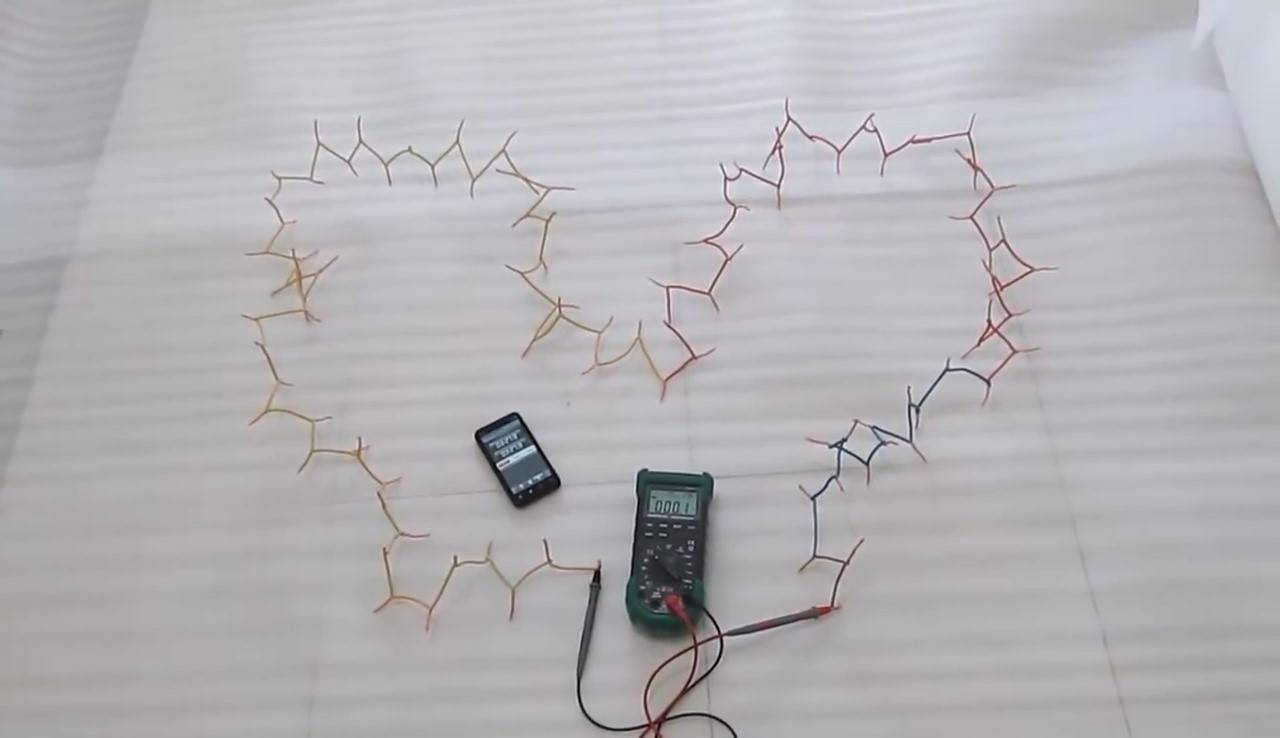

Иллюстрации измерения контактного сопротивления соединения сваркой

На изображениях представлено очевидное доказательство одинаковых свойств соединения обычной и сваренной скрутки многожильных проводов. Но при увеличении толщины жил, а также для толстых одножильных проводов пайка и сварка будут иметь преимущество перед скруткой. Если соединение проводов можно сделать скруткой, и к ним не подключено мощное электрооборудование, не имеет смысла их паять и тем более сваривать.

Важно знать и применять, а зачем?

Электрический ток – источник повышенной опасности. Пренебрежение правилами монтажа электросети могут привести к таким последствиям, как:

• поражение током;
• отравление токсичным дымом горения изоляции;
• пожар.

Некачественная скрутка является одной из причин таких последствий. В местах плохого соединения проходящий ток испытывает повышенное сопротивление. Возникающая при этом тепловая энергия не успевает рассеяться, происходит чрезмерное нагревание. При увеличении нагрузки на этом участке цепи сопротивление еще больше вырастает, и происходит короткое замыкание.

Выполненные соединения проводов скруткой с соблюдением правил гарантирует безопасную работу сети. В месте контакта не станет расти сопротивление, ток будет проходить по проводнику. Соединенные электрические провода можно скрыть в коробку или под штукатурку. Последствий при соблюдении инструкций по скрутке не будет.

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Виды клеммников

Существует три разновидности:

1. винтовые. Классический вариант: провод фиксируется затягиванием винта, упирающегося в прижимную пластину. Дешевые клеммы без такой пластины (провод зажимается непосредственно винтом) ненадежны, их применять не рекомендуют. Достоинство винтовых клемм: пользователь контролирует усилие зажима;
2. самозажимные. Провод зажимается подпружиненной пластиной сразу после введения в разъем. Достоинство — быстрый монтаж. Но в клеммниках этого типа не контролируется усилие зажима: оно может оказаться недостаточным. Повторное использование клеммы исключено — при выдергивании провода она повреждается;
3. рычажные. Провод зажимается и освобождается при помощи особого рычажка.

Рычажный клеммник многоразовый, но усилие прижима пользователь также не контролирует.

Средства изоляции соединения

Заизолировать полученный узел нужно качественно. С этой целью используется три технологии.

Изоляционная лента

Изоляционная лента

Лента с липкой основой изготавливается из полиэфирной и эпоксидной пленки, стеклоткани и слюды, ацетатного материала и бумаги. Для изоляции бытовой электросети подойдет лента с ПВХ-пленкой класса П и каучуковой клейкой стороной. Материал обладает хорошей адгезией, эластичностью и плотностью. Закрытие скрутки изолентой осуществляется пошагово:

1. Намотка начинается на 2-3 см выше оголенного участка, поверх изоляции провода.
2. Лента наматывается под небольшим углом по направлению к концу скрутки.
3. На месте кончика материал загибается вокруг него и наматывается в обратную сторону.
4. После места намотки лента подрезается канцелярским ножом или ножницами.

Двухслойное покрытие изоляционной лентой обеспечит надежность и максимальную герметичность контактного соединения.

Трубка с термоусадкой

Термоусадка для проводов

Термотрубку производят из специальных полимеров, которые в условиях обдува горячим воздухом или от воздействия теплой воды сжимаются и расширяются. Термоусаживаемый материал можно располагать поверх предметов со сложным рельефом. При работе со скруткой жил изделия обеспечивают качественную изоляцию, защищают от разрывов.

Процесс изоляции осуществляется так:

1. От трубки отрезается кусочек, на 1 см больше оголенного участка.
2. Кусочек надевается на 1 провод до начала шва.
3. Выполняется скрутка кабеля.
4. После скручивания жил термотрубка натягивается на место скрутки.
5. Строительным феном или зажигалкой на расстоянии 1-2 см нагревается трубка. Под тепловой струей она уменьшится и плотно прижмется к участку.

Проводники, заизолированные термотрубкой, согласно ГОСТ, допускается укладывать в ванной, погружать в грунт или воду.

Строительный изолирующий зажим

При организации домашней или квартирной проводки целесообразно использовать специальные колпачки СИЗ. Изделия надеваются на место для изоляции после выполнения скрутки. Кончик колпачка обрезается, а сам СИЗ с усилием надевается на провод. Специальные пружинки на поверхности раздвинутся и плотно обхватят соединение. Для дополнительной прочности можно повернуть колпачок по направлению часовой стрелки.

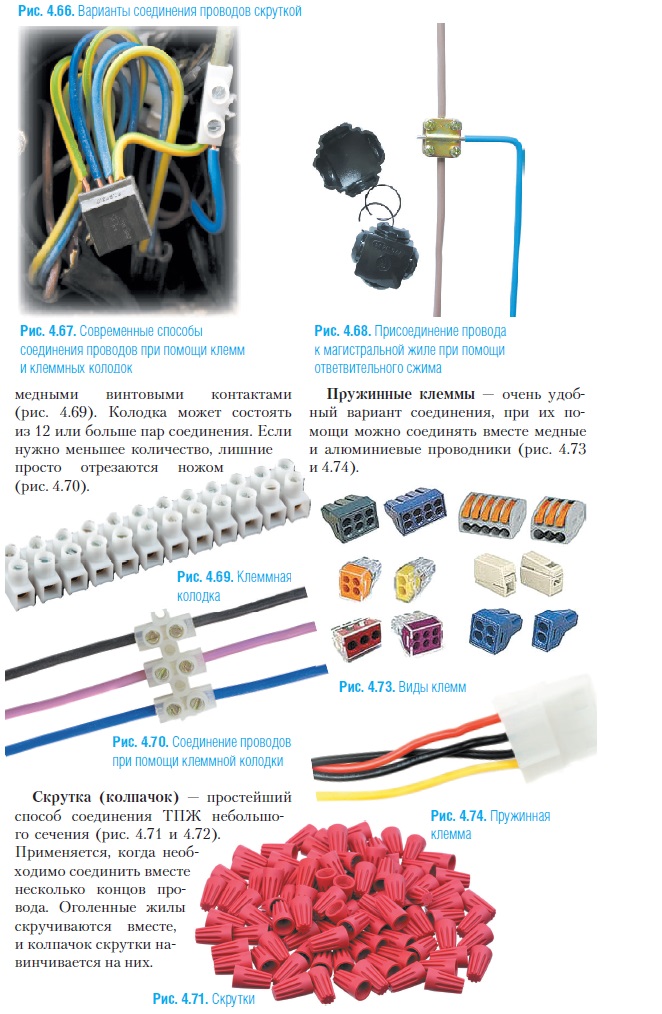

Клемные соединение проводов клемами и с помощью клемника

Клемные соединения проводов является наиболее безопасным и долговечным способом фиксации. Клеммная колодка — очень удобный вариант соединения большого количества проводов. Представляет собой пластиковый корпус с находящимися внутри медными винтовыми контактами.

Как правило, колодка рассчитана на 12 и более пар соединения. Если необходимо меньшее количество, лишние можно отрезать ножом.

Скрутка (колпачок) — простейший способ соединения ТПЖ небольшого сечения. Применяют, когда необходимо соединить вместе несколько концов провода. Оголенные жилы скручивают вместе, и на них навинчивают колпачок скрутки.

Соединения проводов клеммами пружинного типа используют для фиксации медных проводников с алюминиевыми. Оголенные концы жил вставляют внутрь клеммы, где они фиксируются пружинным зажимом.

Соединение проводов с помощью клеммника применяют в распределительных шкафах. Они представляют собой закрепленную на специальных диэлектрических зажимах медную планку, которая имеет несколько отверстий для подсоединения проводов с помощью винтовых зажимов. Такой способ используется, когда необходимо соединить определенное количество проводников в одно целое, например, подсоединить несколько подходящих проводов заземления к одному общему.

Советы от бывалых монтажников

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится.

Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку.

Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм2	32

Вот ниже пример с серией 222…

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Улыбнемся:

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

К тому же для нее понадобится специальное оснащение, сварочный инвертор.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Распределительная коробка
