Виды и характеристики розеток скрытой установки

Подключение розетки к сети

При установке скрытых розеток в комнатах необходимо учитывать ряд технических требований и особенностей. В этом разделе представлена инструкция по подключению розеток к электрической сети, а также рекомендации и советы по выбору и установке скрытых розеток.

Подготовительный этап

Перед установкой скрытых розеток необходимо провести подготовительные работы:

• Определить общее количество розеток, которое требуется установить в комнате.
• Учитывать характеристики различных устройств, которые будут подключаться к розеткам.
• Выбрать тип и степень защиты розеток, исходя из требований безопасности и особенностей помещения.

Подключение розеток

При подключении скрытых розеток к электрической сети следует придерживаться следующих рекомендаций:

1. Правильно выбрать тип и схему подключения розеток в зависимости от их количества и степени защиты.
2. Установить розетки на оптимальной высоте с учетом удобства использования.
3. Обеспечить надежное подключение проводов к колодкам розеток.
4. Проверить правильность подключения и отсутствие короткого замыкания перед использованием.

Особенности подключения на кухне

На кухне особенно важно учитывать влагу и использование различных электрических устройств. При подключении розеток на кухне рекомендуется:

• Выбрать розетки с повышенной степенью защиты от влаги.
• Разместить розетки на безопасном расстоянии от источников влаги.
• Предусмотреть достаточное количество розеток для подключения разных устройств.

Важно помнить, что подключение скрытых розеток к электрической сети должно выполняться в соответствии с техническими требованиями и инструкцией производителя. При возникновении сомнений или сложностей рекомендуется обратиться к специалисту для установки и подключения розеток

Как спрятать розетки на кухне

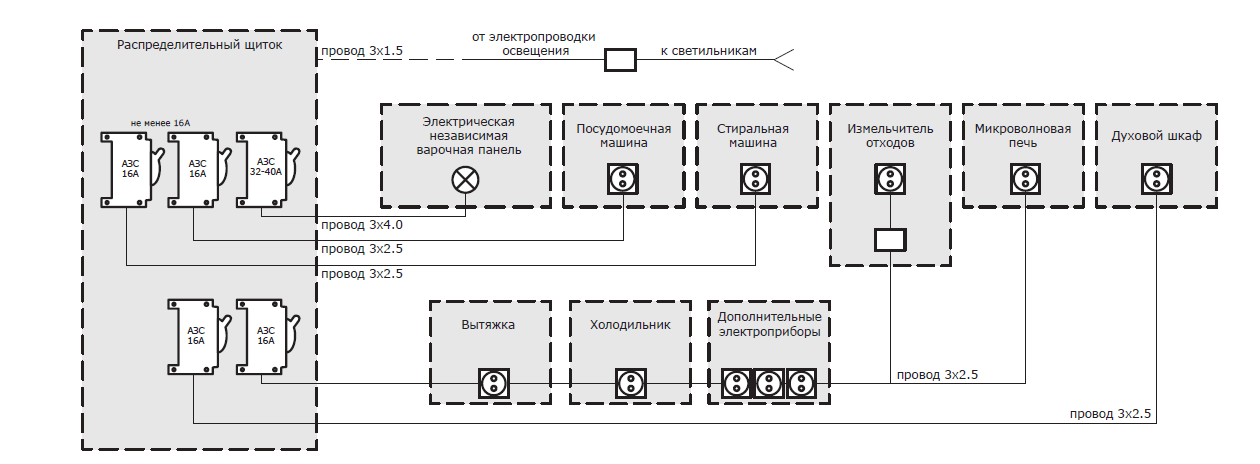

В современной кухне кроме мебели устанавливается большое количество бытовой техники. Перечислим оборудование, за которым надо устанавливать розетки углубленные в стену, таким образом, их не будет видно:

• Электроплита;
• Холодильник;
• Посудомоечная машина;
• Микроволновая печь;
• Мебельное освещение;
• Электроподжиг для газовых печей;
• Телевизор;
• Стиральная машина;

Места подключения должны быть выбраны так чтобы при необходимости отключения можно было без проблем достать рукой вилку из розетки. В крайнем случае, чтобы предмет можно было не сложно подвинуть для доступа к розетке.

При этом надо учитывать количество бытовых приборов большое, но это не значит, что под каждый надо делать отдельную розетку. Только под оборудование большой мощности делаются индивидуальные розетки с отдельной проводкой от распределительного щита с автоматом защиты. Это могут быть:

• электропечи с трехфазной проводкой,
• стиральная и посудомоечная машина,
• подогрев пола.

Остальные приборы рекомендуется по возможности подключать в установленные блоки с двумя или тремя розетками подключенные к одной линии. Рассчитав необходимое количество розеток желательно установить на 2-3 больше с учетом на перспективу использования дополнительных приборов. Кроме врезанных и накладных розеток на стене, скрытые розетки можно устанавливать внутри мебели, под шкафами над столешницей. Не обязательно розетки закрывать корпусами мебели и бытовых приборов, успешно используется метод маскировки под цвет интерьера или такой цвет, который удачно вписывается и дополняет детали на общем фоне. Не всегда можно в торговых сетях подобрать подходящий вариант, тогда можно покрасить корпус розетки самостоятельно в нужные тона.

Есть много способов, как спрятать розетки, как минимум 10:

1. На стене за корпусами мебели;
2. За корпусами бытовых приборов;
3. Для вытяжки и кондиционеров розетки могут устанавливаться над шкафами, в этом случае их не будет видно снизу;
4. Встраиваемые и накладные розетки под подоконниками;
5. Врезные и накладные розетки внутри навесных шкафов над столешницей;
6. Врезные и накладные розетки в шкафах столешницы;
7. Выдвижные розетки, встраиваемые в элементы мебели;
8. Маскировка розеток под интерьер по цвету, узору картинок и форме;
9. Установка розеток в настенных нишах потайные дверцы, которых имеют одинаковое покрытие со стенами;
10. Установка розеток в конструкции плинтуса и в пол и многие другие методы маскировки,

Типы и виды розеток.

Существует очень много всякого рода розеток. Все их перечислить в одной статье просто не реально. Поэтому я решил выделить только основные.

Розетки различают по типу установки:

1. Внутренние или встроенные. Применяются при монтаже скрытой электропроводки, то есть когда провода прячут в стены. Обычно такие розетки устанавливают в квартирах и домах.

2. Внешние или наружные. Применяются при монтаже наружной электропроводки. То есть когда провода прокладывают по поверхности стен. Обычно такие розетки устанавливают в деревянных домиках, и крепят их на поверхность стены.

Подробнее о типах розеток разных странах смотрите в видео ролике.

По виду розетки делятся: с заземляющим контактом и без заземляющего контакта.

Розетки без заземляющего контакта используются очень давно. В советские времена именно такие розетки устанавливались во всех квартирах и домах.

Но эти розетки и сейчас широко используются. Ведь если заземление не нужно, то тогда и нет смысла переплачивать за него деньги.

Розетки с заземляющим контактом появились немного позже, когда на рынках начала появляться различная бытовая электротехника, требуемая заземления.

Так же смотрите видео ролик про типы розеток, которые используются во всём мире.

Ещё одно полезное видео про то, как выбрать розетку.

С уважением Александр!

Меняем старые на новые?

Есть такой принцип — «пока работает, не трогай». Российские модели 90-х годов и советские из далёких 80-х продолжают исправно нести службу на дачах. Их устаревший тип — C5. Вроде всё хорошо. Но есть два негативных фактора:

• Малый диаметр контактных отверстий — всего 4 мм.
• Нет отвода под заземление.

В советскую розетку современный штекер может просто не влезть. А отсутствие контакта «земля» способно спровоцировать пожар.

Поэтому замена розеток на обновлённые C6, разработанные по немецким стандартам качества, — неплохая идея. В них диаметр отверстий равен 4,8 мм. Если выбрать модель с контактами на пружинах, то даже тонкие советские штекеры не будут выпадать.

Особенности розетки для скрытой установки

Розетка для скрытой установки — это электротехническое устройство, предназначенное для подключения различных электрических приборов и устройств к электрической сети. Особенностью такой розетки является ее установка в стену или потолок, что позволяет скрыть провода и создать более эстетически приятный вид помещения.

Основные особенности розетки для скрытой установки:

Низкое профиль: розетка имеет компактные размеры и устанавливается внутри стены, что делает ее практически незаметной

Это особенно важно при выполнении дизайнерских проектов и создании интерьера в стиле минимализма.
Безопасность: розетка для скрытой установки обладает высоким уровнем защиты от случайного прикосновения к электрическим контактам, что делает ее безопасной для использования в домашних условиях.
Удобство монтажа: установка розетки для скрытой установки производится на этапе ремонта или строительства, что позволяет интегрировать ее в дизайн помещения и избежать прокладки видимых проводов.
Доступность: розетки для скрытой установки доступны в различных вариантах исполнения, их можно подобрать под конкретные требования и внешний вид помещения. В зависимости от производителя и модели, могут быть представлены разные цветовые и стилевые решения.
Универсальность: розетки для скрытой установки могут быть использованы с различными типами вилок и розеток

Есть модели, обеспечивающие совместимость с европейскими, американскими и другими стандартами.

Важно отметить, что установка розетки для скрытой установки требует определенных навыков и знаний в области электрики, поэтому рекомендуется обратиться к профессионалам для выполнения данной работы. В целом, розетка для скрытой установки является удобным и безопасным решением для подключения электрических приборов и устройств в помещениях, где важна эстетика и безопасность

В целом, розетка для скрытой установки является удобным и безопасным решением для подключения электрических приборов и устройств в помещениях, где важна эстетика и безопасность.

Инструкция по установке

Чтобы электромонтажные работы прошли успешно, необходимо придерживаться строгой последовательности проводимых операций.

Подготовительный этап

Установка подрозетников

Место на стене, где будет осуществляться установка, отмечают при помощи маркера. Для получения ниши, куда в последующем можно спрятать корпус устройства, используют молоток с зубилом. Для ускорения выполнения монтажных работ применяют электрическую дрель. При выборе инструмента обязательно учитывают материал, из которого изготовлена стена. Сформированная ниша должна иметь определенную глубину и ровные края, что упростит последующий монтаж корпуса устройства.

Для установки подрозетника используют строительные смеси – штукатурную, гипс, клеевые составы. Коробка должна полностью закрыть отверстие. Образовавшиеся щели обязательно заполняют выбранным составом. Работы по монтажу продолжают только после застывания клеящих веществ.

Подключение розетки к сети

Подключение розетки к сети

Электрический провод должен выходить через отверстие в монтажной коробке. Для облегчения выполнения дальнейших работ его фиксируют специальным хомутом.

Для соединения контактов колодки с проводами электрической сети последние предварительно зачищаются. Рекомендуется вначале стыковать нули, потом – фазу и заземление. Для закрепления проводов используют винты и пружинный механизм.

Дополнительные рекомендации

Для фиксирования колодок на подрозетнике применяют раздвижные лапки или шурупы. В последнюю очередь монтируют пластиковую декоративную планку.

При установке напольных лючков для установки розеток применяется специальная коробка. Ее можно не использовать, когда монтаж осуществляется на поверхности столешницы.

Видео-рекомендации по выбору

В первом видео даются общие рекомендации по выбору розеток.

Если вас в первую очередь интересует качество, то советуем обратить внимание на продукцию ведущих европейских брендов:

• Legrand (Франция);
• Schneider-Electric (Франция);
• Simon (Испания);
• Merten (Германия);
• GIRA (Германия);
• ABB (Германия);
• FEDE (Испания);
• Bticino (Италия);
• JUNG (Германия);
• ELSO (Германия);
• Vimar (Италия).

Особой популярностью в России пользуются розетки и выключатели французской фирмы Legrand, а конкретно серия Valena — качество по разумной цене. У Schneider-Electric популярны серии Grossa и Unica.

На кухне

Закрыть розеточные точки может потребоваться из-за нескольких факторов. Основными факторами являются:

1. Закрытие розеток, чтобы они не мешали.
2. Для обеспечения безопасности, так как на кухне присутствует повышенная влажность.

В обоих случаях вам может потребоваться установка выдвижной розетки в столешницу. Благодаря подобной конструкции при необходимости достаточно легко можно будет спрятать источник питания, который на данный момент вы не используете. Также благодаря этому у вас появится замечательная возможность улучшить общий интерьер своего помещения. На фото ниже вы сможете увидеть примеры подобной маркировки.

Если точки вашего подключения будут располагаться возле мойки, тогда в этом случае необходимо будет установить розетку, которая будет иметь защиту от попадания влаги. Благодаря этому вода не сможет попасть в разъемы, где будет вставляться вилка.

Если возникает необходимость, тогда можно спрятать розетки в кухонном гарнитуре или выдвижном ящике. Второй вариант способен отлично подойти для скрытия точки подключения духового шкафа или варочной панели. Чтобы подключить вытяжку вы можете просто установить розетку в шкафчике, как будет показано на фото ниже.

Пошаговые инструкции по подключению розеток

Определиться с вопросом о том, как правильно подключить розетку поможет изучение существующих способов подсоединения ее контактов к электрической сети. Но прежде желательно разобраться с видами этих изделий по их назначению По этому признаку они делятся на следующие типы:

• Розетки без заземления.
• С заземлением.
• Для подключения мощной силовой нагрузки (духового шкафа, например).

Рассмотрим каждый из этих случаев более подробно.

Подключение розетки с заземляющим контактом

Чтобы подключить розетку с третьим (заземляющим) контактом, необходимо, чтобы все жилы квартирной электропроводки были задействованы при монтаже. Одну из клемм следует подсоединить к фазному проводу, вторую – к нулевому, а к третьей нужно присоединить провод в желто-зеленой изоляции.

Подключаем розетку с заземляющим контактом — пошаговая инструкция в фото-галерее

Заземление

Подключаем розетку без заземления

Подключить розетку без заземляющего контакта не составит особого труда. Она подключается аналогично розетке с заземлением, нов этом варианте подключения задействовано только два контакта (один фазный и один нулевой).

Подключаем розетку без заземляющего контакта — пошаговая инструкция в фото-галерее

Если в электропроводке в квартире имеется провод в желто-зеленой изоляции, предназначенный для заземления – он временно оставляется свободным. Чтобы  он не мешал монтажу – его обычно отгибают в сторону, а конец надежно изолируют.

Подключаем розетку для электроплиты

Чтобы подключить розетку для электроплиты может потребоваться специальное электроустановочное изделие (это зависит от того, какая вилка приложена к ее комплекту).

Для подключения электроплиты розетки могут быть:

• трехконтактные для однофазных сетей;
• четырехконтактные для трехфазных сетей;
• пятиконтактные для трехфазных сетей.

Трехконтактная силовая однофазная розетка и вилка

Четырехконтактная трехфазная силовая розетка и вилка

Пятиконтактная трехфазная розетка с вилкой

В некоторых моделях электроплит вилка в упаковке вообще отсутствует. В этом случае питающие провода с помощью винтовых клемм коммутируются на специальной контактной планке, предусмотренной в конструкции агрегата.

Схемы подключения розетки для электроплиты при однофазной, двухфазной и трехфазной сети

При наличии особой вилки используется розетка 4-го типа (согласно приведенной ранее классификации). Два ее верхних контакта подсоединяются к фазе и нулю, а третий (нижний) – к заземляющему проводу в желто-зеленой изоляции.

Розетка в люке

В установочный комплект входит прочный корпус, розеточные модули и прочная крышка с окантовкой. Система врезается в стену, столешницу, боковую поверхность мебели и даже в пол. Крышка оклеивается куском того же отделочного материала, что и основная поверхность. В крышке есть маленький подъемный лючок, через который пропускаются подключенные к розеткам провода. По такой крышке можно ходить и ставить на нее легкую мебель: столы и стулья. Такие системы очень удобны в многоцелевых и трансформируемых помещениях. Сначала рядом с люком ставится и подключается видеопроектор, через час там же можно танцевать.

Люк посередине стола для совещаний позволяет участникам встречи подключить свои ноутбуки, не путаясь ногами в проводах, по окончании переговоров этот же стол можно использовать для торжественного ужина.

К люку придется провести линию коммуникаций, как правило, такие устройства встраиваются на этапе строительства.

Разновидности

Встроенные розетки бывают трех видов:

Вертикальные. Это современное решение для интерьера. Такая конструкция занимает мало места и выдвигается путем нажатия кнопки. Их недостаток состоит в том, что они более шаткие и при частом использовании могут выйти из строя.

Горизонтальные. Они более надежны и практичны, устойчивы к механическому воздействию и имеют долгий срок службы. Блок размещается горизонтально, а чтобы его достать, нужно нажать на крышку.

Поворотные. Такие конструкции расположены в столешнице параллельно полу, а при необходимости подключить электрический прибор откидываются на половину окружности.

Каждый из этих видов розеток имеет как свои преимущества, так и недостатки. Выбирать один из них следует в зависимости от личных предпочтений будущих пользователей и особенностей интерьера.

Защита розеток

Наиболее популярные типы разъемов — IP44 и IP54. Маркировка на электрофурнитуре указывает на степень защиты устройства от внешних воздействий. Первая цифра определяет класс защиты от твердых частиц (пыли), вторая — от влажности. Чем больше цифра, тем лучше защищенность разъема.

Наиболее распространены в бытовых условиях устройства типа IP44. Они защищены от попадания внутрь частиц диаметром более 1 миллиметра, а корпус имеет влагозащитное исполнение.

Со вставленной вилкой класс защиты розетки IP44, а без вилки с закрытой крышкой – IP54

Скрытые розетки для кухни чаще всего относятся к классу IP44. Более защищенный уровень IP54 необходим в помещениях, подверженных сильному запылению. Во всех остальных случаях такой уровень защиты будет излишним.

Для защищенности от попадания твердых частиц и влаги приборы оснащаются пластиковыми кожухами, дополнительными крышечками и резиновыми прокладками. При этом нужно понимать, что ни IP44, ни IP54 не смогут противостоять факторам внешней среды на складе цемента или автомойке. В указанных ситуациях понадобятся устройства с более высоким уровнем безопасности.

Какая розетка скрытого типа установки подойдет для вашего дома

Коробка для установки розеток и выключателей скрытой проводки. Следует помнить, что участок электрической цепи, где будут выполняться любого вида работы (кроме измерения напряжения), необходимо обесточить, отключив на линии автоматический выключатель или вынув пробки. Далее требуется убедиться в отсутствии напряжения, произведя замеры напряжения мультиметром или прикоснувшись индикаторной отверткой к фазе. Розетка данного типа, должна быть монтирована по определенному плану, его мы сейчас озвучим.

Вначале разбирается розетка, путем выкручивания винта в центре крышки, удерживающего эту крышку и рамку. Бывают случаи, что рамка не откручивается, а защелкивается – нужно аккуратно поддеть плоской отверткой или ножом. Провода, подключаемые к розетке, необходимо зачистить не более 10 миллиметров. Зачищать можно при помощи ножа, но и существует специальный инструмент для этого вида работ.

Затем зачищенные провода необходимо вставить в предварительно раскрученные контакты розетки и крепко закрутить отверткой. Существуют розетки скрытой установки с самозажимными контактами (например, немецкие розетки Legrand) без зажимных винтов, которые подключаются и монтируются намного легче отечественных.

Если сеть двухпроводная, то электромонтаж можно выполнять произвольно (не имеет значения в подключении, где находится контакт фазы, а где именно ноля). В случае трехпроводной необходимо правильно посадить заземляющий провод, который, как правило, находится в середине и не соприкасается со штырями вилки. Подключив провода, они аккуратно укладываются в монтажной коробке таким образом, чтобы розетка скрытой установки хорошо встала.

В зависимости от типа используемой розетки, необходимо с помощью саморезов или закручиванием винтов распорных лапок прижать ее плотно к монтажной коробке. Необходимо выровнять розетку, используя строительный уровень. Если монтируется блок розеток, то следует учитывать, что все розетки должны быть расположены на одном горизонтальном уровне. Аналогично подключаются и остальные розетки в квартире.

Технические требования

Розетки скрытой установки монтируются согласно правилам, которые регулируют электромонтажные работы. Ниже приведен перечень таких инструкций:

1. На каждые шесть квадратных метров помещения должно приходиться не более одной розетки.
2. В помещениях коридорного типа норматив сокращается до одной розетки на каждые десять квадратных метров.
3. Для кухни нормативы менее жесткие, поскольку в таком помещении эксплуатируется большое количество электробытовой техники. Для восьмиметровой кухни максимальное количество разъемов — четыре. Мощность трех розеток не должна превышать шести ампер. Для четвертой розетки с заземлением норма расширена до десяти ампер.
4. Для кухни большего размера допустима установка четырех 6-амперных разъемов и одного заземленного 25-амперного разъема для электроплиты.
5. Устройства должны быть защищены от проникновения пыли и влаги. Оптимальный уровень защищенности — IP22 или IP44.

При установке скрытых розеток необходимо придерживаться следующих правил:

1. Если проводка скрытая, то и розетки должны быть скрытыми. Верно и обратное: для открытой проводки подходит только открытая фурнитура.
2. Необходимо учитывать следующие рабочие характеристики: рабочий номинал разъема, величину тока, тип тока, уровень напряжения.
3. Большое значение имеет наличие или отсутствие заземляющего контура.
4. Класс защиты выбирается в зависимости от обстоятельств, в которых планируется эксплуатация устройства. В помещениях, подверженных повышенному запылению и увлажнению, нужно предусмотреть дополнительную защиту для разъемов.
5. Материал, из которого изготовлена розетка, должен быть негорючим.

Из какого материала изготавливают розетки.

Надежность и срок эксплуатации электрической розетки скрытой проводки напрямую зависит от материала, из которого изготовлены токопроводящие элементы и наружные декоративные накладки. Механизм розеток производят из латуни и бронзы. Контакты из латуни часто окисляются и подвергаются коррозии, поэтому необходимо использовать розетку с лужеными латунными контактами. Бронзовые составляющие обеспечивают лучший контакт электроприбора и розетки, но, естественно, гораздо дороже.

Переходим к пластику. Отметим, что с обратной стороны розетки маркировка на нем должна быть выдавлена, а не нанесена краской, это говорит о том, что розетка не кустарного производства. Корпус розетки также состоит из пластика. Самые дешевые накладки делают из дуропласта, как правило, они белого или бежевого цвета. Минус этого материала в том, что он хоть и твердый, но хрупкий. При падении такая розетка разобьется. Современные розетки делают из термопластика. Из него производят накладки разных цветов. Что касается пожаробезопасности, то оба эти материала имеют большой уровень сопротивления высоким температурам. Из какого материала покупать розетку выбирать вам.

Розетка из термопласта.

Общая характеристика

Основная причина популярности фурнитуры скрытого типа — безопасность. Такая розетка сложнее поддается механическим повреждениям, поскольку по большей части находится не на поверхности, а утоплена в стену. Проводка укладывается в специально проделанные штробы, представляющие собой выдолбленные в стене каналы. Легче всего создавать штробы в гипсокартоне, а вот в случае с кирпичом или бетоном для проделывания штроб понадобятся серьезные трудозатраты.

Среди прочих достоинств скрытой установки следует отметить большую эстетическую привлекательность, поскольку на поверхности расположен лишь небольшой корпус розетки. При этом в некоторых случаях рекомендуется останавливать выбор на открытой фурнитуре (например, в деревянных зданиях). Жертвовать внешним видом помещения приходится ради уменьшения трудоемкости процесса.

Розетки скрытого типа классифицируются, исходя из количества имеющихся в них гнезд, на:

• одноместные;
• двухместные;
• блочные.

Лучшим выбором считается установка одноместного типа прибора. Причем особенности монтажа штепсельной розетки утопленного типа при скрытой проводке диктуются характеристиками материала. К примеру, при работе с пенопластом или гипсокартоном придется исходить из специальных правил установки, которые учитывают хрупкость указанных материалов.

Выпускаются разъемы с заземлением и без такового. Безусловно, с точки зрения безопасности предпочтительнее устройства с заземлением, поскольку такие розетки лучше справляются с переменами напряжения в электрической сети. Также следует учитывать тот факт, что для незаземленного прибора понадобится более глубокая ниша (на 1-2 сантиметра), чем для заземленного. Устройства с заземляющим контактом присоединяются к заземлительному проводу. Разъемы с заземлением предпочтительны для подключения электроплиты, холодильника, кондиционера и прочей крупной бытовой техники.

Существуют двухконтактные и трехконтактные одноместные разъемы. Основное их различие с одноконтактными заключается в том, как выглядят гнезда (они могут быть плоскими или круглыми). Гнезда могут быть симметричными или асимметричными. Внешний вид гнезд зависит от разновидности электроприборов, на которые они ориентированы.

При необходимости подключения нескольких приборов к одному разъему необходимо предусмотреть двухместное или трехместное устройство. Применяется два типа двухместных розеток: горизонтальные по отношению к стене и вертикальные.
