Основные виды и параметры шкафов управления наружным освещением

Предназначение шкафов управления наружным освещением

Предназначение шкафов с освещением ШУНО:

• Освещение дорог и улиц в вечернее и ночное время. При этом предусмотрено автоматическое включение цепей ламп вечером в заданные часы и их выключение утром без участия человека;
• Управление может быть как ручным, так и дистанционным через радиосвязь и пульт управления, что очень удобно. Дистанционное управление через специальные устройства способно ускорить работу рабочего персонала по коррекции степени освещенности улицы или дороги;
• Информация о расходе энергии будет учитываться специальными устройствами. Это происходит автоматически и заложено еще при производстве аппаратуры;
• Анализ информации об энергопотреблении также будет происходить без участия обслуживающего персонала, автоматически, если так задумано изначально;
• Удобный интерфейс для пользователей;
• Управление освещением может осуществлять диспетчер посредством отключения одних участков и включения других.

Возможно телемеханическое управление системой. При этом диспетчер посылает специальные сигналы, которые закодированы определенным образом.

Существуют объекты, которые предназначены для управления. В них эти сигналы преобразуются и становятся командами

Сигнализация, контроль за протекающими процессами, руководство устройствами и измерения параметров тока и напряжения – все это те самые радиосигналы, которые преобразовались в команды.

Уровень освещенности может снижаться автоматически при дневном свете либо повышаться при его отсутствии.

Наружное освещение автоматизировано настолько, что работа сотрудников по его управлению сводится к минимуму. Но при этом возможно и ручное управление, если это необходимо.

Каскадное управление предусматривает использование регулирующей аппаратуры с других участков освещения. Система содержит устройство, которое облегчает вечернее включение и выключение светильников в заданные диспетчером часы времени.

Существует несколько режимов работы с учетом различных требований. Все эти возможности вам продемонстрирует выставочная экспозиция.

Примеры современных шкафов для управления наружным освещением демонстрируются на ежегодной выставке «Электро».

Какие требования предъявляют к сетям наружного освещенияУличные светильникиУличные светильники

Примеры и виды уличного освещения

Уличное светодиодное освещение – не единственный способ увеличить видимость в ночное время. В наше время широко применяются люминесцентные лампы, галогенки и лампы накаливания.

Все уличное освещение можно разделить на несколько видов в зависимости от типа местности, на которой возникает необходимость увеличить видимость в темное время:

Для освещения крупных автодорог, магистралей. В таком случае применяются фонари с рефлектором. Такие фонари способны концентрировать свет в направлении автострады. С целью экономии фонари располагают на относительно большой высоте. Это дает право устанавливать опоры на большом расстоянии, в чем и заключается экономия;

Схема уличного освещения для повышения видимости на второстепенных автодорогах. Для увеличения видимости на подобных участках могут применяться рефлекторные лампы и фонари рассеянного света. Лампы, как правило, покрыты прозрачным плафоном, который позволяет рассеивать лучи света на большое расстояние. Мощность используемых ламп в данном случае значительно меньше, чем для освещения крупных дорог;

Пешеходные тротуары, парки и велосипедные дорожки. Здесь используются исключительно осветительные приборы рассеянного света

При проектировке и монтаже освещения парков и тротуаров особое внимание уделяется конструкции плафона. Как правило, он изготавливается в форме шара или цилиндра. Чтобы обеспечить большее рассеивание, они могут изготавливаться с несколькими прозрачными кольцами рельефной формы

Дистанция установки опор для таких фонарей может быть различной, но в зависимости от нее изменяется мощность осветительных приборов;

Чтобы обеспечить большее рассеивание, они могут изготавливаться с несколькими прозрачными кольцами рельефной формы. Дистанция установки опор для таких фонарей может быть различной, но в зависимости от нее изменяется мощность осветительных приборов;

Освещение архитектурных объектов. Это декоративное освещение фасадов зданий;

Фонари для освещения объектов информационного характера. С помощью таких осветительных приборов в темное время освещаются номерные знаки домов, дорожные знаки или наружная реклама (баннеры, сити-лайты, вывески). Такая схема уличного освещения представлена лампами специального назначения или прожекторами.

Также уличные фонари стоит различать в зависимости от источника света.

Уличные фонари бывают:

• Свечные;
• Масляные. Такие осветительные приборы работают на основе сгорания жира или масла. Принцип работы масляных фонарей напоминает работу керосиновой лампы;
• Керосиновые. Это всем знакомый вид ламп (фонарей). Подобные светильники работают на принципе сжигания керосина: в емкость с продуктом переработки нефти помещается фитиль, другой конец которого вверху зажат механизмом горелки;
• Газовые. Осветительные приборы такого вида основываются на процессе сжигания газообразного топлива. Его роль могут играть: водород, метан, пропан, светильный или другие горючие газы. Подобные приборы освещения давно были вытеснены из использования в целях освещения улиц электрическими источниками света. Но довольно часто они применяются туристами во многих странах мира в качестве переносных осветительных приборов;
• Уличное освещение на столбах с лампами накаливания. Это искусственный инструмент для освещения. Свет исходит от тела накала, которое нагревается от электроэнергии до высокой температуры. Обычно роль осветительного элемента исполняет вольфрамовая спираль. Светящаяся спираль защищена от воздействия с окружающей средой стеклянной колбой. Как правило, объем лампы накаливания заполняется инертными газами. Это необходимая мера для того, чтобы не было существенных потерь тепла за счет теплопроводности. Ранее их роль выполнял вакуум.
• Уличное освещение с применением дуговых ламп. В таких осветительных приборах освещение обеспечивается электрической дугой. Она горит между двумя электродами. Пространство лампы наполняется парами металла, солей или инертным газом. В зависимости от состава наполнителя меняется спектр;
• Уличное освещение на столбах светодиодами. Они стали применяться, когда остро стал вопрос экономии энергии. Применение ЛЕД ламп – один из самых простых способов сократить расходы на электричество.
• Уличное освещение на столбах с помощью индукционных ламп. Это осветительные приборы, в которых источником света служит плазма. Она возникает в процессе ионизации газа магнитным полем высокой частоты.

Щитки для переносных осветителей

Ящик с понижающим трансформатором ЯТП

Согласно ПУЭ 7 (последнее издание) для переносных светильников, используемых в помещениях повышенной опасности, допускается применять питающее напряжение величиной не более 50-ти Вольт. Для его получения используются понижающие потенциал трансформаторы, преобразующие сетевые 220 Вольт в 12, 24, 36 или 48 Вольт.

Для обслуживания переносных осветителей выпускаются сборные щитки особой конструкции, в состав которых входят следующие узлы:

• преобразователь напряжения;
• автомат, используемый для защиты по входу;
• автоматы, защищающие отходящие к потребителю линии;
• розетка для подключения светильников переносного типа.

В некоторых моделях шкафов от вторичной обмотки трансформатора через автомат отводятся кабельные линии к стационарным светильникам, постоянно находящимся на одном месте.

Согласно ПУЭ, к опасным условиям, в которых использование переносных светильников обязательно, относятся работы, производимые в ограниченных пространствах:

• в траншеях (при укладке кабельных линий, например);
• в смотровых ямах и подвальных помещениях;
• внутри резервуаров и наливных цистерн;
• когда производитель работ находится в неудобном положении;
• при возможности соприкосновения с элементами заземляющих устройств.

Во всех перечисленных ситуациях допустимое напряжение не должно превышать 12-ти Вольт.

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

• с маркировкой N — для подсоединения рабочих проводников;
• с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

Автоматизированное освещение приусадебного участка

Если вам необходимо автоматизировать освещение приусадебного участка, то при определенных финансовых возможностях можно проложить к каждому из осветительных приборов по отдельному кабелю со своим фотореле. Шкафы управления установить внутри дома и возле ворот. Щит будет работать так, что потребление каждого блока окажется пропорционально количеству кабельных каналов.

Дабы систему оптимизировать, один из шкафов управления ставят возле ворот, и подключают к нему приборы с фотореле и датчиком присутствия, чтобы его контроллер управлял, скажем, только освещением вдоль садовой тропинки. Второй шкаф (для дистанционного управления) устанавливают внутри дома. Схема получается проще: каналы светильников приходят на блок контроля, а управление осуществляется с пульта.

Популярны блоки со множеством опциональных возможностей, такими например, как дистанционное управление фотореле или когда со щита подаются команды, вроде «обесточить периметр». Стандартный же шкаф может иметь просто 6 каналов, из которых можно использовать не все, а сколько нужно, например 2 или 5.

В процессе налаживания системы, сначала кабели подтягивают от осветительных приборов к контрольному шкафу. Дальше можно систему совершенствовать. Первым шагом усовершенствования каждый фонарь оснащают контроллером на батарейках для дистанционного управления по радиоканалу с пульта. Другой вариант дистанционного управления — установить датчики для приема радиоволн пульта.

Садовые фонари на солнечных панелях

Одно из популярнейших решений — садовые фонари на солнечных панелях. Здесь не потребуются ни кабели, ни шкафы управления, достаточно поставить датчики для пульта. Зоны освещения могут различаться по частотам управления, но вместе будут способны покрывать весь участок.

Технические характеристики

Щиток освещения ОЩВ- 12

Технические параметры щитов управления светом удобнее рассмотреть на примере серии ОЩ, изготавливаемой в соответствии с ТУ3434-006-33874352-2004. К характеристикам изделий этой категории относят следующие возможности:

• защита однофазных групповых сетей от перегрузок и токов КЗ, для чего в них предусматриваются однополюсные автоматы;
• наличие внутренней подсветки;
• допустимость подключения к кабелю ввода несколькими способами (посредством пакетного выключателя или с помощью специальных силовых клемм);
• ввод кабельных линий через верхние или нижние отверстия со съемными крышками;
• число подключаемых к одному зажиму вводных жил обычно не превышает 2-х штук;
• максимальное сечение этих шин – 50 м2;
• щитки ОЩ, ОЩВ и УОЩВ рассчитаны на рабочие напряжения 380/220Вольт и имеют массу от 13 до 24-х кг.

Аварийное освещение

Щит аварийного освещения ЩАО

Щитки аварийного освещения относятся к автономным системам с подведенными к ним кабельными цепями, прокладываемыми непосредственно от вводного устройства. Они подключаются через систему ввода резерва, предполагающую наличие двух независимых питаний.

В отличие от рабочего режима, аварийное освещение нельзя отключать вручную, поскольку в соответствующем оборудовании не предусмотрено отдельного выключателя. Этот тип управляющих систем имеет только два режима: аварийное освещение включено постоянно либо выключается автоматически посредством магнитных пускателей и управляющей ими автоматики.

Комплектация щитов управления освещением

Щиты управления освещением – это специальные электротехнические устройства, которые устанавливаются для автоматического контроля и управления освещением в зданиях и сооружениях. Комплектация щитов управления освещением включает в себя различные элементы и модули, которые обеспечивают надежное и эффективное функционирование системы освещения.

Основные компоненты щитов управления освещением:

• Шкафы – это металлические или пластиковые конструкции, в которых размещаются все компоненты щита. Шкафы обеспечивают защиту от внешних воздействий и обеспечивают безопасность работы системы.
• Модули управления освещением – это электронные устройства, которые отвечают за контроль и управление освещением. В модулях устанавливаются различные сенсоры и датчики, которые позволяют автоматически регулировать яркость освещения в зависимости от уровня освещенности в помещении.
• Реле времени – это устройства, которые позволяют программировать время включения и выключения освещения. С их помощью можно установить определенное время работы освещения в разных зонах или помещениях.
• Модули ввода-вывода – это устройства, которые обеспечивают подключение щитов управления освещением к системе автоматизации здания. Они позволяют передавать информацию о состоянии освещения и управлять им через центральный контроллер.

Преимущества комплектации щитов управления освещением:

• Автоматическое регулирование освещенности – благодаря сенсорам и датчикам, установленным в щитах, освещение автоматически регулируется в зависимости от уровня освещенности в помещении. Это позволяет сэкономить энергию и улучшить комфортность пребывания в помещении.
• Программируемое время работы – благодаря реле времени, можно установить определенное время работы освещения в разных зонах или помещениях. Это позволяет оптимизировать энергопотребление и улучшить безопасность.
• Интеграция с системой автоматизации здания – модули ввода-вывода позволяют подключить щиты управления освещением к центральному контроллеру системы автоматизации здания. Это упрощает управление освещением и позволяет интегрировать его с другими системами здания.

Комплектация щитов управления освещением играет важную роль в обеспечении эффективной и безопасной работы системы освещения. Благодаря использованию современных технологий и компонентов, можно достичь оптимального уровня освещенности и снизить энергопотребление в зданиях и сооружениях.

Щиток наружного освещения

От обычного щитка освещения он отличается только устройством ручного и (или) автоматического включения освещения. Для автоматического управления работой наружного освещения применяют:

• фотореле, реагирующее на освещенность контролируемой территории;
• датчики движения, фиксирующие появление людей в зоне работы освещения;
• звуковые датчики;
• месячные или годовые реле, запрограммированные на включение света в заданное время, изменяющееся в течение месяца или года;
• реле, управляющие включением освещения в зависимости от географических координат места, где оно установлено.

Режим ручного управления освещением необходим для случаев:

• ремонта осветительной сети в дневное время;
• включения освещения с неисправным реле управления;
• включением освещения в ситуациях, когда не соблюдаются условия для срабатывания реле управления.

Щит наружного освещения

Для перехода на ручное управление освещением используют переключатели, устанавливаемые на дверце щитка или на его боковой поверхности. Ручное включение выполняется различными способами:

• одним из положений ключа ручного управления;
• выключателем наружной или внутренней установки;
• кнопочной станцией управления (промышленный вариант).

Датчики, необходимые для работы реле управления, располагаются в местах, удобных для их работы. Иногда фотореле размещают под щитком наружного освещения. Датчики соединяются со схемой щитка кабелями, для их подключения удобно использовать клеммники, установленные на DIN-рейке.

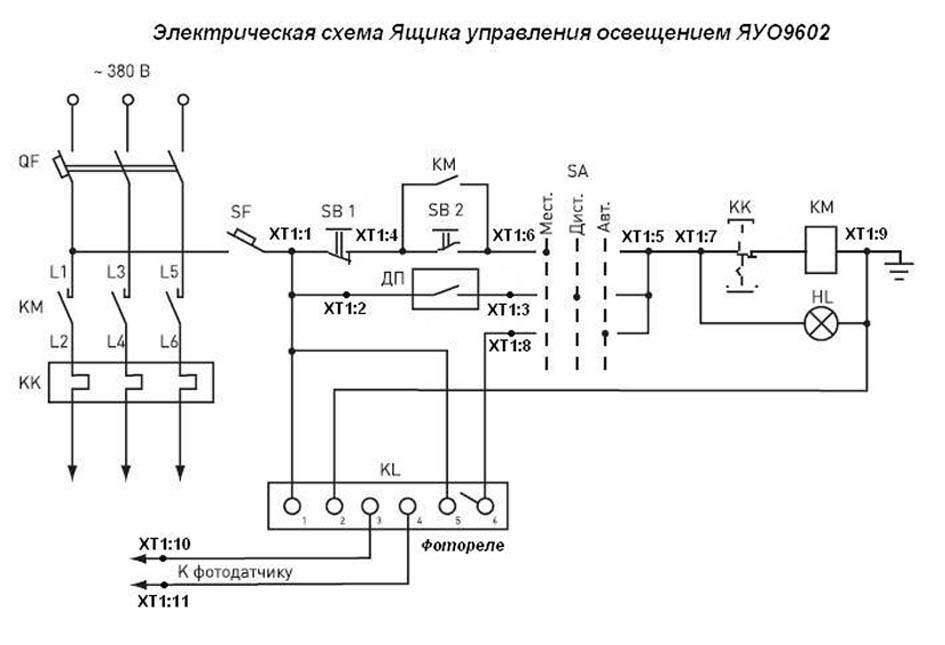

Пример схемы щитка наружного освещения

Если подключенная к щитку наружного освещения нагрузка превышает максимально допустимую, которую может коммутировать реле управления, то она подключается через пускатель. В этом случае реле управляет включением пускателя, а он – включает светильники.

Обычное обозначение щитка наружного освещения – «ЩНО».

Основные функции

• Управление нагрузками по команде диспетчера и в автоматическом режиме (по заданному расписанию, астрономическому календарю или уровню естественной освещенности).
• Контроль параметров исполнительного пункта (контроль электросети, датчиков охраны и пожара, контактов состояния пускателей и автоматических выключателей).
• Контроль параметров электросети* – фазных токов, напряжений и потребляемой мощности. Доступно оповещение пользователя при выходе указанных параметров за пределы нормы.
• Контроль показаний счетчика электроэнергии* по 4-ем тарифам.
• Фиксация показаний электросчетчика* на начало текущего и предыдущего месяца с последующим вычислением потребленной энергии за текущий и предыдущий месяц.
• Фиксация и архивация параметров электрической сети* с интервалом 10 мин. с возможностью вывода информации в графическом и табличном виде.
• Оповещение пользователя через интернет или по СМС при возникновении аварий.
• Связь с сервером АСУНО «СПЕКТР» в сети интернет или в локальной сети предприятия посредством любых каналов связи, поддерживающих TCP/IP соединения.

Примечание:
* Функции доступны при наличии электросчетчика в составе шкафа или при подключении внешнего прибора учета по интерфейсу RS485. Шкафы совместимы со счетчиками электроэнергии МЕРКУРИЙ и ЭНЕРГОМЕРА. При необходимости готовы доработать ПО для совместимости с другими типами приборов учета.

Преимущества: визуальные потребности

Регулируя интенсивность одного или нескольких слоев освещения в пространстве, органы управления освещением могут:

• изменить внешний вид помещения; • облегчать различные функции пространства; • изменить атмосферу и настроение; • уменьшить блики; и / или • повысить удовлетворенность пользователей, предоставляя пользователям возможность контролировать их освещение.

Преимущества: управление энергией

Уменьшая время включения освещения, интенсивность или зонирование, управление освещением уменьшает потребление и потребление энергии. Согласно исследованию Национальной лаборатории Лоуренса Беркли (LBNL), популярные стратегии управления освещением обеспечивают экономию энергии на 24-38% в среднем, что снижает затраты на эксплуатацию здания.

Из-за сильной экономии энергии большинство государственных коммерческих энергетических кодов требуют широкого спектра средств контроля в новом строительстве. В существующей конструкции управляемость светодиодного освещения приводит к идеальному сопряжению с элементами управления, сочетая их с минимальными затратами энергии.

Основная функция

Элементы управления освещением являются устройствами ввода / вывода и системами. Система управления получает информацию, решает, что с ней делать, а затем соответствующим образом регулирует мощность освещения. Здесь мы видим базовую схему освещения (нога переключения). Сила движется по цепи, чтобы возбудить группу огней. Эта система освещения обеспечивает освещение.

Переключение

Один базовый выход – это переключение. Здесь мы видим переключатель, расположенный на линии между источником питания и нагрузкой. Когда переключатель закрывается (т. Е. Выключатель перевернут «ВКЛ»), цепь завершается, позволяя питанию переходить на нагрузку. Когда он открывается, цепь прерывается (переключается с выключенным «выключением»), что приводит к отключению питания от нагрузки. Это делает переключатель регулятором мощности.

Основные функции ШУНО

Различные функции управления внутренним и внешним освещением возможны при использовании фотодатчиков, фотореле, датчиков движения, таймеров и пр. Использование этих датчиков позволяет автоматизировать управление освещением при их использовании совместно с программируемыми реле или промышленными контроллерами:

– точное поддержание искусственной освещенности в помещении на заданном уровне с помощью фотоэлементов;- экономия электрической энергии до 20 – 40% за счет работы в оптимальных режимах;- дополнительная экономия за счет учета времени суток и дня недели;- экономия электроэнергии до 10 – 25 % за счет учета присутствия людей в помещении с помощью датчиком присутствия.

Сейчас очень актуален переход на светодиодные светильники, наиболее экономичные, не требующие частой смены электрических ламп накаливания. В связи с этим нами модернизируются и вводятся в эксплуатацию щиты управления светодиодным освещением для экономии энергии, с функциями учета естественной и искусственной освещенности, рабочего времени, реального нахождения присутствующих в помещении.

Светодиодные светильники со шкафами управления применяются и для уличного освещения территорий, периметров, дорог.

Диспетчеризация систем освещения

Для точного индивидуального регулирования освещенности из одной точки, например диспетчерской, используются распределенные системы управления освещением. Такие системы управления освещением, построенные на основе сетевых устройств, отвечающих за выполнение процедур управления, применительно к определенной группе светильников по определенному сценарию.

В шкафах управления источниками искусственного уличного освещения применяется промежуточная коммутационная и защитная аппаратура, в виде контакторов или реле, для защиты светильников и электрического кабеля. Это связано с высокой мощностью уличных светильников и большими расстояниями между ними.

Дистанционное управление освещением

Функция дистанционного беспроводное управление осветительной установкой часто присутствует в автоматизированных системах управления освещением благодаря тому, что ее реализация на базе наших шкафов дистанционного управления очень проста, а сама функция добавляет значительное удобство в управлении осветительной установкой.Методами непосредственного управления осветительной установкой является дискретное включение/отключение всех или части светильников по командам управляющих сигналов, а также ступенчатое или плавное снижение мощности освещения в зависимости от этих же сигналов.

Автоматизированные системы управления освещением на основе цифровых протоколов представляют из себя специальные блоки, органично встраиваемые в типовые светильники. Выбор функций, которые позволяет реализовывать данная система управления, производится переключателями на пульте управления. Такие системы представляют собой информационные сети, в которых информация между элементами передается последовательными цифровыми сигналами.

Мы можем рассчитать и спроектировать систему управления освещением на вашем производстве, собрать шкафы управления внутренним и специальным освещением, произвести монтаж шкафов управления. При необходимости осветить прилегающие к производству площадки и периметр мы спроектируем систему управления наружным освещением.

Разновидности ШУО

Сегодня существует огромное разнообразие ШУО по материалам изготовления, свойствам корпуса, типоразмерам и способу установки (столбовые и фундаментные). Например, для наружной эксплуатации производители электротехнического оборудования выпускают специальные антивандальные шкафы из пластика или металла.

ШУО могут использоваться для решения нескольких задач:

• управление осветительными узлами на автомобильных дорогах городского и междугородного сообщения;
• контроль над работой энергосберегающих сетей при помощи специальных автоматизированных частей;
• управление архитектурным и ландшафтным освещением парковых аллей, городских улиц, фонтанов и других объектов;
• автоматическое функционирование охранных систем, включая сигнализацию и видеонаблюдение;
• светофорное регулирование;
• контроль над работой систем связи (различные телекоммуникации, интернет и слаботочные устройства).

Выбор способа управления (читайте выше) зависит от предназначения, условий эксплуатации, свойств ШУО. Рассмотрим несколько основных разновидностей.

Вариант первый – ЭП-ШУНО-1

Данный электротехнический элемент может использоваться для автоматического, ручного, местного или удаленного управления осветительными сетями и другими установками на промышленных и административных объектах. Шкаф данной модели может включать и отключать осветительные установки при помощи сигналов с фотореле, когда освещенность достигает определенного порогового значения.

Системы могут включаться и отключаться в установленные отрезки времени в зависимости от заданной программы. При помощи кнопок, расположенных на корпусе, в любой момент времени сети можно включать и отключать вручную. То же самое можно выполнять из диспетчерских пунктов за счет оборудования телемеханики.

Вариант второй – ЭП-ШУНО-И170

Данное оборудование, помимо стандартных функций, может осуществлять оперативные включения и отключения электрических цепей, количество которых может быть не более шести за час. Производится устройство по типовым схемам, комплектуется стандартными низковольтными приборами. В зависимости от индивидуальных пожеланий заказчика, шкаф может быть переоборудован, могут быть изменены габариты и электрическая схема.

Базовая комплектация таких шкафов содержит четыре основных блока:

• узел ввода с выключателем, разъединителем и предохранителем;
• узел учета с измерительным трансформатором тока, испытательной коробкой и счетчиком (его выбирает сам заказчик);
• узел коммутации с контакторами, промежуточными и временными реле, фотореле, переключателями режимов;
• узел отходящих линий с предохранителями на специальных держателях.

Вариант третий – ЭП-ШУНО-3

По назначению напоминают предыдущую модель шкафов управления освещением – ЭП-ШУНО-И170. В отличие от них, в данной модели существенно увеличены номинальные значения токов на вводных и отходящих группах, используется намного больше защищаемых линий и специальная автоматизированная система АСУНО.

При помощи такой модели можно выполнять раздельное управление несколькими режимами освещения, включая уличное, архитектурное и рекламное. Оборудование может дополняться вертикальными держателями или выключателями с предохранителями.

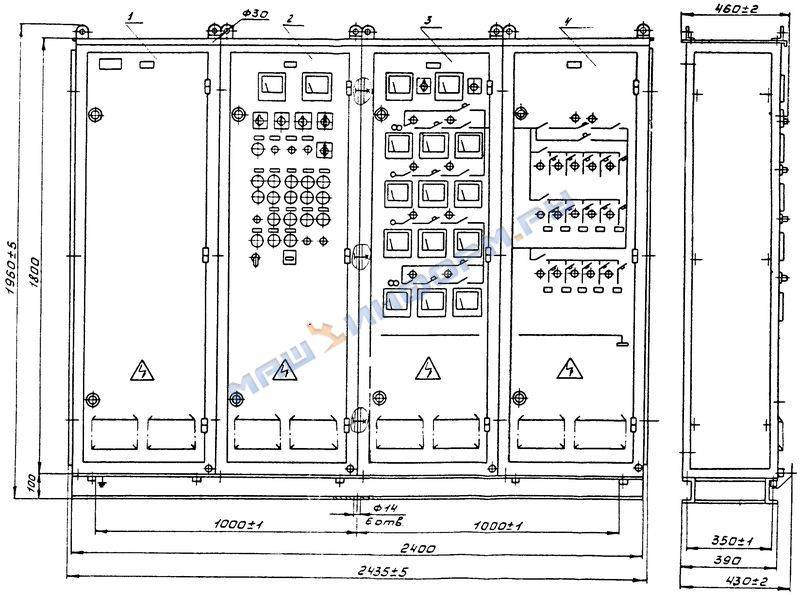

Вариант четвертый – ВРШ-НО-М8

Такое оборудование используют для автоматического или ручного включения/отключения городского освещения в вечернее или ночное время суток. Шкаф также способен вести учет электрической энергии, управлять освещением при помощи устройств телемеханики. Внутри содержится дополнительный абонентский отсек, а в базовую комплектацию входят следующие блоки:

• вводная панель с переключателем, блоком предохранителей и измерительным трансформатором;
• распределительная панель с контакторами, планочными держателями;
• телемеханический щит учета со счетчиком, ящиком и системой телемеханического управления;
• абонентский отсек с автоматическими выключателями модульного типа, осуществляющими защиту пользователей сети.

Для монтажа и эксплуатации данных моделей нет необходимости использовать бетонные или металлические сооружения. Шкаф может быть размещен на опорах. Если ШУО будет устанавливаться в блочно-распределительном пункте, то его можно разделить на несколько функциональных корпусов.

Вариант пятый

Такие устройства, аналогично предыдущим, автоматизируют процесс управления осветительными системами, осуществляют контроль и диагностику наружных линий. Их эксплуатируют в энергосберегающих и инвестиционных сетях с целью увеличения энергетической эффективности систем наружного освещения.
