Шкаф управления насосами: виды, схемы подключения, обзор популярных моделей

Краткий обзор популярных моделей

ШУН Grundfos Control MP204

Шкафы управления Grundfos Control MP204 рассчитаны на автоматическое функционирование и защиту одного насоса.

Параметры в Grundfos Control MP204 могут настраиваться в ручном и автоматическом режиме, причем существует два пороговых значения: первое – предупреждение, второе – аварийное отключение. Журнал отключений с перечислением причин реагирования хранится в памяти

Технические характеристики:

Напряжение – 380 В, 50 Гц
Мощность двигателей подключаемого оборудования – от 1,1 до 110 кВт
Температурный диапазон – от -30°С до +40 °С
Степень защиты: IP54

Преимуществом является возможность передачи данных CIU и регулировка параметров через Grundfos GO.

СУН от НПО СТОИК

Станции управления насосными агрегатами (СУН) от компании НПО СТОИК. Предназначены для автоматического управления погружными водозаборными и дренажными насосами, способны обслуживать от 1 до 8 подключений.

Образец исполнения СУН 30 кВт в металлическом навесном корпусе с устройством плавного пуска Aucom и преобразователем частоты Delta

Технические характеристики:

Напряжение – 380 В, 50 Гц
Мощность двигателей подключаемого оборудования – от 0.75 до 220 кВт
Температурный диапазон – от -10°С до +35 °С
Степень защиты: IP54

Среди базовых функций – автоматическое включение вентиляции, если показатель температуры внутри шкафа поднимается выше нормы.

Шкафы от бренда Грантор

Многофункциональные шкафы марки Грантор предназначены для обслуживания циркуляционных и дренажных систем.

Возможные режимы работы: циркуляция и дренаж по аналоговому датчику или по реле давления. Два варианта алгоритма работы предполагают совместное или поочередное включение насосов

Технические характеристики:

Напряжение – 1х220 В или 3х380 В, 50 Гц
Мощность двигателей подключаемого оборудования – до 7,5 кВт на каждый двигатель
Температурный диапазон – от 0°С до +40 °С
Степень защиты: IP65

При возникновении аварийной ситуации и поломки электродвигателя насоса (по причине короткого замыкания, перегрузки, перегрева) происходит автоматическое отключение оборудования и подключение резервного варианта.

Шкафы Wilo SK

Линейки SK-712, SK-FC, SK-FFS марки Wilo предназначены для управления несколькими насосами – от 1 до 6 штук.

Несколько автоматических схем у шкафа Wilo SK-712 сильно упрощают работу насосных станций

Технические характеристики:

Напряжение –380 В, 50 Гц
Мощность двигателей подключаемого оборудования – от 0,37 до 450 кВт
Температурный диапазон – от +1°С до +40 °С
Степень защиты: IP54

В процессе эксплуатации все технологические параметры отображаются на дисплее. В случае возникновения аварийной ситуации высвечивается код ошибки.

Принцип действия и основной функционал щитов управления насосами (ЩУН)

На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:

• Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
• Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
• Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
• Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.

Как выбрать шкаф управления насосами

Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование

Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:

1. Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
2. Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
3. Тип управления. Оно может быть ручным, автоматическим и дистанционным.
4. Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.

Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.

Шкаф управления одним насосом (ШУН-1)

Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент — контактор, софтстартер или преобразователь частоты. Логика работы самая простая — включить/отключить насос по сигналу или с кнопок «Пуск», «Стоп». ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.

Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric	Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric	Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric

Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)

Если же требуется более сложная логика работы, или резервирование по насосам — используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).

Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.

Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ	Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric	ШУДН — 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric

По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.

В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).

	Управление 1 насосом Поплавок №1-отключение насоса Поплавок №2-запуск насоса Поплавок №3-Перелив (сигнал в диспетчерский пункт)
	Управление 2 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-Перелив (сигнал в диспетчерский пункт)
	Управление 3 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-запуск третьего насоса Поплавок №5-Перелив (сигнал в диспетчерский пункт)

Область применения.

Так как работа шкафов основана на принципах автоматики управления – постоянный или регулярный контроль изменений наблюдаемых параметров системы, то область использования таких шкафов практически неограниченна. К примеру, шкаф может применяться для автоматического выбора оптимальных режимов работы электродвигателей, насосов. А управление шкафами может быть организовано в автоматическом и ручном режиме. Почти всегда использование шкафа управления позволяет сократить потребление электроэнергии, обеспечить защиту электродвигателям от перегрузки и токов короткого замыкания, что однозначно продлит срок эксплуатации самих электродвигателей.

Часто щит автоматики не нужно проектировать, ведь есть уже готовые проекты, реализующие стандартные схемы, к примеру, управление освещением, управление электрооборудованием. А если нужно разработать шкаф с частотным приводом для регулирования работы насосной станции, то приготовьтесь к длительному процессу проектирования, изготовления, монтажа и пусконаладки.

Если вы владелец загородного дома или дачи с автономным водоснабжением, то, наверно, хоть раз задавались вопросом, как сделать так, чтобы насосное оборудование работало более эффективно и продолжительно, а также имело несколько удобных режимов работы. Кроме того иногда для обеспечения дома водой и полива огорода используются сразу два насоса, поэтому необходимо согласовать и автоматизировать их работу. Ответ на все вопросы вы получите, когда узнаете, что такое шкаф управления насосами, а также, зачем он нужен.

Главным назначением распределительных шкафов является управление электродвигателем одного или сразу нескольких насосных агрегатов. При этом тип насоса значения не имеет. Это может быть оборудование погружного типа либо скважинный или дренажный насос.

Причём назначение насосного оборудования может быть разным. Например, агрегат погружного типа нужен для эффективной работы отопительной системы, обустройства водоснабжения загородного дома или создания системы пожаротушения. А вот дренажный насос вместе со шкафом управления пригодится для перекачивания жидкости.

Если же вы установите шкаф управления для координации работы скважинного насоса, то, наконец, обретёте долгожданное спокойствие и отдых, поскольку отныне вам не нужно следить за работой оборудования, всё это будет делать автоматика, расположенная в шкафу. При этом данное устройство сможет выполнять следующие функции:

оборудование будет обеспечивать безопасный и плавный запуск двигателя насосного агрегата; автоматика сможет регулировать работу частотного преобразователя; помимо этого устройство будет отслеживать давление в системе, уровень воды, а также её температуру, что очень важно для своевременного включения и отключения насосного оборудования. Функции шкафов управления двумя и более насосами ещё обширней:

Функции шкафов управления двумя и более насосами ещё обширней:

• если агрегат заметит, что один из насосов работает в аварийном режиме, он тут же подключит к работе второй насос;
• поскольку автоматика шкафа управления будет регулировать попеременную работу каждого из насосов, общая изнашиваемость насосных агрегатов наступит позднее;
• если одни из насосов длительное время будет находиться без работы, оборудование сможет защитить его от заиливания;
• благодаря такому устройству вы вручную сможете заблокировать работу одного из насосов;
• автоматика шкафа имеет разные программы управления несколькими насосами;
• при необходимости вы можете получить полные данные о работе каждого агрегата по отдельности.

Сушильный шкаф – принцип работы и особенности

Проведение описанных выше операций возможно благодаря таким конструктивным особенностям оборудования:

• Камера из теплоизолирующего материала, которая располагается в стальном прочном корпусе.
• Нагревательным элементам ленточного типа с одной или нескольких сторон.
• Вентилятор, который обеспечивает равномерный обдув и распределение тепла.
• Канал для отведения пара.
• Микропроцессорный регулятор для точной настройки параметров.

Терморегулятор важен для точной настройки работы

Принцип работы заключается в нагреве воздуха до заданной температуры и равномерном распространении его по рабочей камере вентилятором. Влага, которая содержится в образце, при воздействии тепла превращается в пар, который выводится через вентиляционное отверстие. Для каждого материала и операции выбирается свой температурный режим. Большинство проводится при значениях внутри камеры от 50 до 200 градусов. В промышленности могут использоваться сушильные шкафы с расширенным диапазоном температур – до 300 или даже до 500 оС.

Техническая поддержка и сервисное обслуживание

Некоторые компании по производству шкафов управления заявляют, что технического обслуживания не требуется. Это действительно так, однако необходима регулярная проверка блока управления эксплуатирующей организацией. Существует периодичность, установленная производителем, и для правильной работы всех устройств ее необходимо придерживаться в обязательном порядке.

Перед осмотром или заменой каких-либо деталей необходимо отключить напряжение и заблокировать оборудование от повторного включения. Самостоятельно можно проверить надежность соединений. Список потенциальных неисправностей, как и возможные способы их устранения, обычно также указывается производителем.

Шкаф управления скважинным или погружным насосом с частотным преобразователем для применения в производственных котельных, коммунальных службах или частных домах, выполненный на заказ по индивидуальному ТЗ

Например, простейшая неисправность – не загорается лампочка, сигнализирующая о подключении системы к электрическому кабелю. Возможны три причины: отсутствует напряжение в сети, сломался автоматический выключатель или перегорела лампа. Соответственно, решением проблемы будет подача напряжения, замена выключателя или лампы.

Если возникла неисправность, которую самостоятельно не устранить, необходимо обратиться к специалистам в сервисный центр.

Назначение

Начнем с базисной основы. Для обслуживания, ремонта, монтажа или наладки оборудования необходимо понимать как алгоритм его работы, так и принцип действия. С этой целью в сопроводительную документацию изделий включаются схемы, представляющие собой чертежи, на которых отображаются условные обозначения компонентов и составных узлов устройства, а также существующие между ними связи.

Построение схем выполняется по нормам ЕСКД, которые регулирует соответствующий ГОСТ. Данные чертежи востребованы на этапе проектирования, производства, а также в процессе эксплуатации оборудования. В зависимости от назначения электрические схемы принято классифицировать по типам. Они бывают:

1. Структурными. Используются для определения основных функциональных узлов устройства, отображения существующих взаимосвязей между ними и общего назначения.
2. Функциональными. Содержат описание протекающих в участках цепи процессов. На этапе разработки позволяют составить аналитическую модель устройства, дающую представление о его функциональном назначении того или иного узла. В процессе эксплуатации на основании такой схемы обосновывается поведение оборудования, что существенно облегчает диагностику, отладку и ремонт.Пример функциональной схемы управления скоростью вращения двигателя асинхронного типа
3. Принципиальными. Отображают элементную базу и связь всех компонентов между собой. Именно принципиальные схемы являются базисной основой для процесса разработки электрооборудования. Пример такой схемы показан ниже.Схема управления реверсом двигателя асинхронного типа
4. Монтажными. Указывают геометрическое положение всех компонентов узла, а также отображают соединения между ними, выполненные связующими элементами. На основе схем данного типа производится сборка электрооборудования или его составных узлов. Рисунок ниже демонстрирует пример монтажной схемы запуска двигателя под управлением реверсивного магнитного пускателя, позволяющей наглядно представить подключение кнопочного поста.Управление реверсом (красным выделен кнопочный пост и магнитные пускатели)
5. Схемами подключений, отображающих подключение внешних устройств.
6. Схемами расположений, в отличие от монтажных показывают только положение элементов узла без отображения связей.
7. Общими, этот тип схем позволяет получить наглядное представление об узлах и связях между всеми элементами, что облегчает понимание устройства сложного объекта.

Подведем итог, без перечисленных выше схем, не только невозможно создать качественное и надежное оборудование, но и затруднительно организовать его квалифицированное обслуживание.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

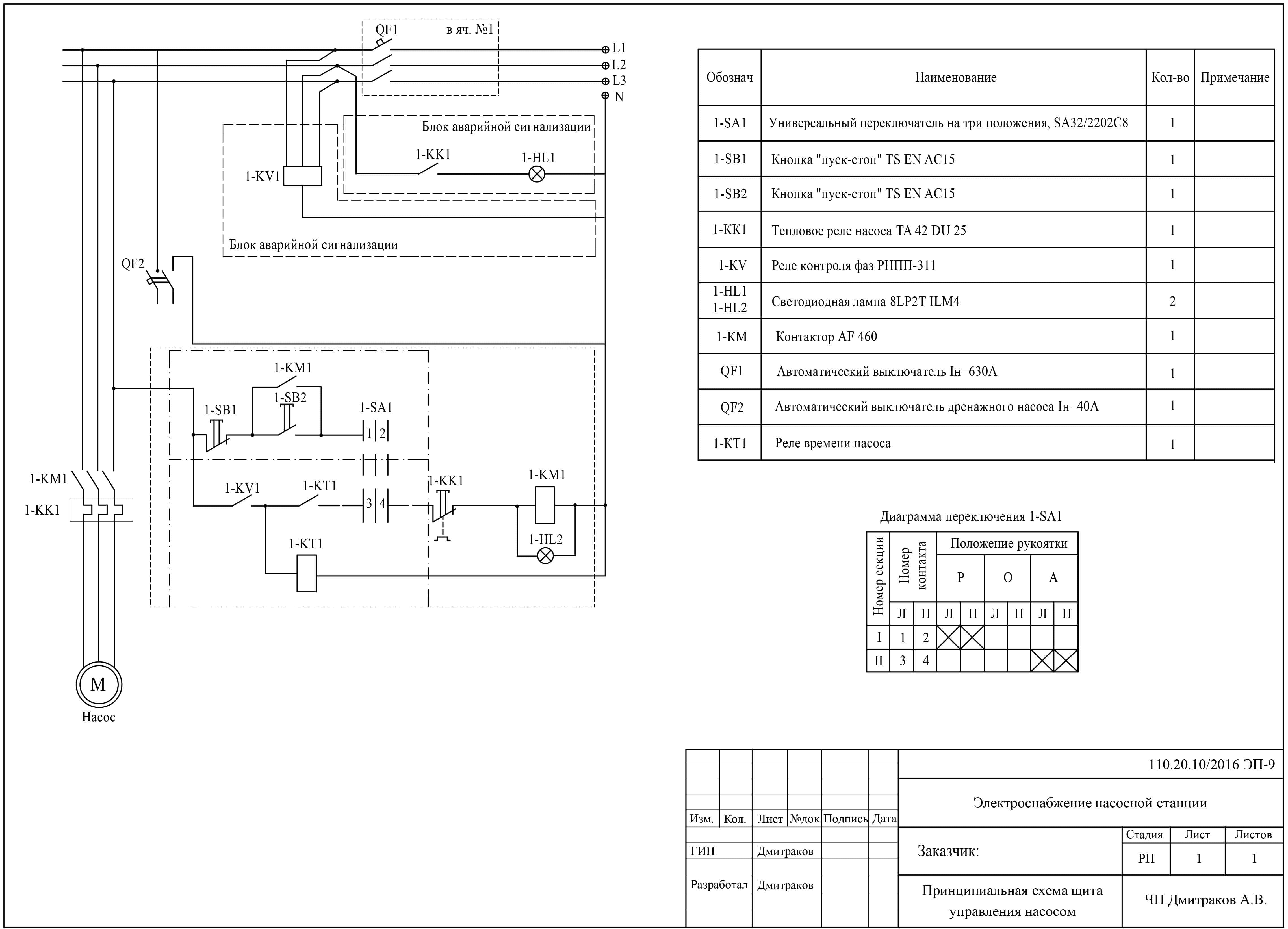

Образцы электронно-технических схем подключения

Сборка оборудования происходит в производственных условиях, там же составляются принципиальные схемы шкафа управления насосами. Наиболее простыми являются схемы подключения одного насоса, хотя комплект дополнительных приборов может усложнить установку.

В качестве образца возьмем ШУН-0.18-15 (компания Рубеж), предназначенный для ручного и автоматического управления электроприводами насосной станции. Схема управления выглядит следующим образом:

На крышке корпуса расположены кнопки включения/выключения, тумблер, отвечающий за выбор режима работы, комплект индикаторов, сигнализирующих об исправности системы (+)

Производитель реализует 19 базовых исполнений, которые отличаются мощностью электродвигателя насосной станции – от 0,18 кВт до 55-110 кВт.

Внутри металлического корпуса находятся следующие элементы:

автоматический включатель;
реле защиты;
контактор;
источник резервного питания;
контроллер.

Для подключения необходим кабель с сечением 0,35-0,4 мм².

Образец подключения модели ШУН-0.18-15 (для дренажного или пожарного насоса) от производителя Рубеж с одним приводом и контроллером, регулирующим работу оборудования (+)

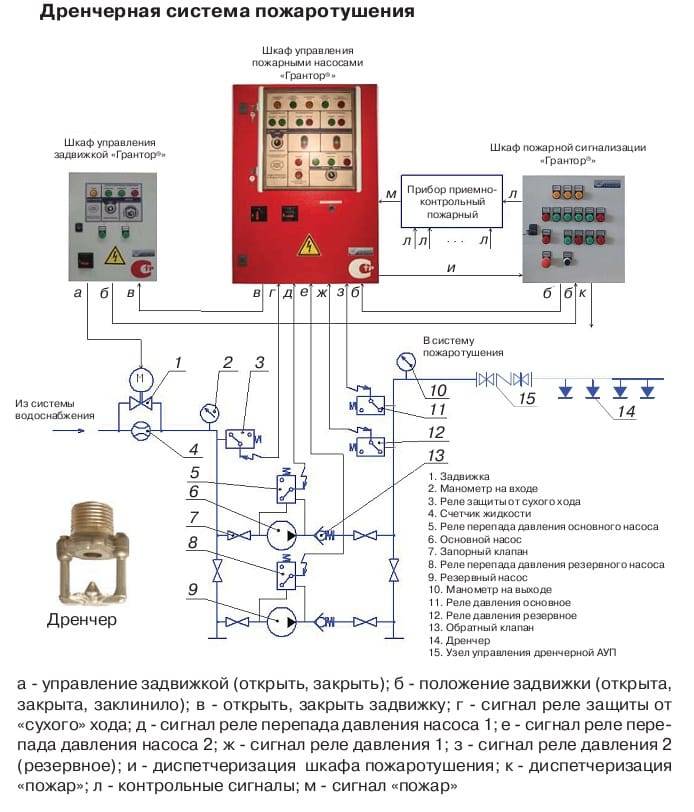

ШУНы Грантор, предназначенные для дренажных работ, управляют асинхронным двигателями и имеют два варианта управления: ручной и автоматический. Ручная регулировка производится с лицевой панели корпуса, автоматическая действует от внешних сигналов реле (электродных или поплавковых).

Тройная схема с изображением работы шкафа на 1, 2 и 3 насоса с поплавковой автоматикой. При наличии 2 и более насосов предлагается распределение нагрузки между рабочим и резервным оборудованием

Принцип работы ШУНа в автоматическом режиме: с критическим понижением уровня воды в водозаборной скважине и срабатыванием поплавка №1 останавливается работа всех насосов. При нормальном состоянии уровня жидкости срабатывает поплавок №2 и запускается один из насосов. При срабатывании других поплавков, находящихся на более высоких уровнях, вводятся остальные агрегаты.

Стандартная комплектация блоков

Большинство моделей щитов, с помощью которых производиться управление насосом, имеют практически одинаковую комплектацию. Она состоит из таких элементов:

• Металлического корпуса прямоугольной формы. На лицевой стороне корпуса расположен щит управления насосами. Размеры и конструкция корпуса может быть разной, однако на нем всегда присутствуют кнопки «Пуск» и «Стоп»;
• Ручного переключателя, позволяющего включать и выключать насосное оборудование;
• Защитного предохранителя;
• Блока с частотными преобразователями, позволяющими контролировать работу асинхронных моторов;
• Системы автоматического управления насосом, включающей и отключающей агрегат в плановом и аварийном режиме;
• Набора датчиков, контролирующих насосы по давлению и по уровню воды;
• Термореле;
• Световой сигнализации в виде комплекта лампочек.

Каждый из перечисленных элементов из комплекта шкафа играет важную роль в системе. Функции блока управления зависят от количества насосов. Если их больше двух, то устройство отвечает за поочередное переключение агрегатов.

Температурный датчик защищает оборудование от перегрева – это часто требуется при работе с погружным насосом в скважинах с небольшим дебитом. Электронный блок управления насосом отключает агрегат, а при наступлении определенных рабочих условий снова включает его.

Особенности установки станций контроля

Все без исключения исполнения ШУН являются сложными устройствами, работающими от электрической сети, а это значит, что устанавливать, вводить в эксплуатацию, обслуживать и ремонтировать оборудование необходимо согласно инструкции производителя. Правила, изложенные в инструкциях различных моделей, могут отличаться, так как конструкции механизмов и технические характеристики также различны.

Несколько общих важных правил:

• Монтаж производится в зоне, защищенной от взрывов.
• Температура и влажность в помещении должны соответствовать параметрам, обозначенным производителем (например, температура от 0ºС до +30ºС).
• Подключение электрооборудования должно производиться лицом, имеющим специальный допуск.
• Параметры ШУН должны совпадать с параметрами всего подключаемого оборудования.
• Монтаж выполняется согласно принципиальным схемам, приведенным в приложении к инструкции.
• Сечение кабеля должно совпадать с данными, указанными в инструкции.

Бытовые станции управления, расположенные в частном секторе, подчиняются тем же требованиям, что и производственные пункты контроля. Их необходимо установить в сухом и теплом месте, удобном для обслуживания. Это может быть цокольный этаж, специально отведенное помещение, пристройка к дому или защищенная подсобка.

Подключение следует производить после того, как полностью установлена система водоснабжения, подведен напорный трубопровод, проложены кабели, собраны узлы, проведена изоляция всех электрических элементов. Подключив ШУН, следует проверить его работу и в ручном, и в автоматическом режиме.

Чем продиктовано требование?

Всё достаточно просто. При работе небольшого агрегата, который отвечает за какую-либо одну функцию, требования к самому качеству работы двигателя могут быть не так высоки. Но если электродвигатель трудится в системе гидроустановки или системе автономного отопления большого многоэтажного дома, то к стабильности и равномерности работы насоса предъявлены особые требования.

Рассмотрим работу насосной станции на базе примера силовой гидроустановки системы отопления многоэтажки.

Как известно, новейшие системы отопления высотных зданий построены на базе двухконтурных систем. Это означает, что горячая вода, подаваемая в техническое помещение дома, не прогоняется через все этажи, а поступает в первичный контур системы теплообменника. А вот та вода, которая содержится во вторичном контуре, при помощи насосной станции прогоняется по всем этажам.

Если за давление и аквапоток в первичном контуре отвечает поставщик тепла, то за второй контур отвечает насос . Посему, к поддержанию одинакового и равномерного давления в системе предъявляются высокие требования. Если насос будет работать не равномерно и тем более, допускать резкие пуски, то будет возникать сильный гидроудар в системе, что может привести к разрыву тепловой магистрали или срыву кранов.

Вот тут-то на помощь приходит шкаф управления гидронасосом на базе частотника. Именно он обеспечивает плавное и своевременное регулирование оборотов электрического двигателя, что в свою очередь, позволяет вовремя выравнивать давление в системе. При падении давления обороты электромотора повышаются пропорционально величине падения давления, а при стабилизации давления, обороты падают до установленного номинала.

Система работает автоматически за счёт работы датчиков давления и частотного преобразователя с программируемым управлением.

Помимо всего прочего, если электромотор используется в системе водоснабжения или работает с иной токопроводящей жидкостью, то шкаф в обязательном порядке оборудуется автоматами отключения питания и системой УЗО. Таким образом, этот агрегат становится абсолютно безопасным для человека.

Назначение и комплектация ШУН

Техническая начинка разных моделей отличается, так как пункты контроля имеют индивидуальную функциональную направленность.

Производители предлагают готовые стандартные схемы, но они не всегда отвечают конкретным требованиям, поэтому существует такая услуга, как изготовление блока управления на заказ. Для начала постараемся рассмотреть общие позиции, объединяющие все модели.

Функциональные обязанности шкафа управления

Основной функцией любой распределительной станции является организация работы подключенного к ней оборудования, в данном случае – насосного. С одного пульта управления (а это удобно, если расстояние между объектами большое) эффективно производится контроль над двигателями дренажных, поверхностных, скважинных насосов.

Количество подключенных агрегатов может быть различным. Минимальное подключение – один скважинный или погружной насос, который осуществляет подачу воды и обеспечивает ее наличием всю систему водоснабжения (отопления, пожаротушения). Кроме него подключают дренажный насос, необходимый для откачки воды в бытовых и аварийных ситуациях.

Автоматическое включение/выключение насосных двигателей облегчает жизнь владельцев частного дома, позволяя свободное время проводить в кругу семьи, а не за ручным переключением тумблеров.

Еще несколько удобных функций, которые можно «поручить» автоматике:

• контроль напряжения в сети, необходимого для бесперебойной работы оборудования;
• предохранение механизмов от перебоев электропитания и коротких замыканий;
• контроль уровня воды в скважине (или другом резервуаре) и реагирование на ее недостаток;
• фиксирование скачков давления и регулировка оптимальных параметров (остановка двигателя при достижении критической отметки, запуск при выравнивании показателей);
• дистанционное управление скважинными насосами, прямой доступ к которым невозможен;
• распределение нагрузки между несколькими агрегатами или аварийное подключение запасного варианта.

В результате централизованного автоматического управления работа насосных станций становится более производительной, а срок службы электрического оборудования заметно увеличивается. Современные электронные системы позволяют программировать механизмы и включать их в удобном режиме (например, только в дневное время).

Все сбои регистрируются, а во время возникновения аварийной ситуации срабатывает сигнализация. С материальной стороны – экономия энергозатрат и, соответственно, снижение платы за электроэнергию.

Краткое описание стандартной комплектации

Наличие тех или иных элементов зависит от количества и категории насосов, узких или более широких технических возможностей, наличия дополнительных функций.

Базовая комплектация у большей части моделей, выставленных на продажу, выглядит следующим образом:

• Прямоугольный металлический корпус с расположенной на лицевой стороне панелью управления. Конструкция панели может отличаться, но на ней обязательно присутствуют индикаторы и кнопки типа «Пуск» или «Стоп».
• Переключатель (один или несколько), позволяющий включать/выключать насос в ручном режиме.
• Предохранители и элементы защиты.
• Узел контроля, регулирующий напряжение трех фаз.
• Преобразователь частоты, необходимый для контроля над асинхронным двигателем.
• Автоматический блок регулировки, отвечающий за плановое и аварийное отключение оборудования.
• Комплект датчиков, показывающих давление и температуру воды.
• Термическое реле.
• Набор лампочек – световая сигнализация.

Основные функции, заложенные в блок управления, зависят от нескольких факторов. Например, при наличии 2 насосов, основного и дополнительного (резервного), устанавливается программа, позволяющая включать оба механизма поочередно.

Датчик температуры предохраняет технику от перегрева и работы в режиме сухого хода (вероятность возникновения подобной ситуации происходит часто в скважинах с недостаточным дебитом). Автоматика останавливает работу оборудования, а при наступлении благополучных условий для забора воды вновь включает двигатель подключенного насоса.

http://megatronrus.ru/drenazh-i-kanalizaciya/http://www.artmatica.ru/?page_id=2791http://sovet-ingenera.com/vodosnab/nasosy/shkaf-upravleniya-nasosami.html

голоса

Рейтинг статьи

Принцип работы

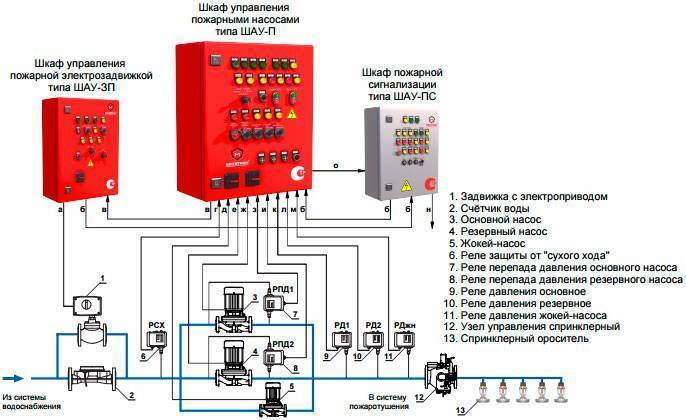

Шкаф управления имеет два режима работы: «Ручной» и «Автоматический». Выбор режима осуществляется с помощью переключателя на лицевой панели шкафа. В ручном режиме управление осуществляется с передней панели шкафа кнопками «Пуск/Стоп» с отображением индикации состояний.

В автоматическом режиме управление осуществляется по внешнему сигналу, поступающему от прибора пожарного управления (ППУ) или прибора приёмно-контрольного пожарного (ППКП) любого типа, а также от устройств дистанционного пуска (УДП). При этом пуск насоса возможен одним из двух способов: — подачей на клеммник шкафа управляющего напряжения 24В постоянного тока от внешнего источника питания. Например, через потенциальный выход ППУ или ППКП; — подачей на клеммник шкафа управляющего напряжения 24В постоянного тока от встроенного в шкаф источника питания, путём замыкания внешнего «сухого контакта». Например, через беспотенциальный выход ППУ/ППКП или контакты УДП.

Останов электродвигателя происходит при снятии управляющего напряжения с клеммника шкафа или при переводе переключателя выбора режимов в положение «Блокировка».
