Что дает пользователю «умное» управление освещением?
Конечному потребителю малоинтересны технические детали того или иного оборудования. Большего внимания заслуживают функции, которые доступны благодаря его использованию. С помощью «умного» управления освещением возможны:
Уведомления. Как быть, когда в доме громко включена музыка и звучит дверной звонок? В эпоху домашней автоматизации это не остается без внимания. Система настраивается так, что если включена музыка, освещение пару раз мигнет при нажатии кнопки звонка входной двери. Здесь проявляется роль интеграции, когда одна инженерная система (управление светом) работает во взаимодействии с другими (система безопасности и управление мультимедиа).
Могут быть обработаны и другие события. Датчик движения включит подсветку коридора, когда проснулся ребенок, не даст ему споткнуться, когда темно. При срабатывании датчика система может быть запрограммирована на то, чтобы одновременно включить приглушенный свет в спальне родителей, чтобы сигнализировать о возникшей ситуации. Удобно и безопасно. Автоматически без вмешательства человека выполняются заложенные на стадии проектирования алгоритмы.
Есть лампочки, которые изменяют цвет (Philips Hue). С помощью специального приложения Taghue они могут быть настроены для срабатывания на сообщения из социальных сетей и почтовых клиентов. Теперь, просто находясь рядом с таким светильником, вы сможете моментально узнать о приходе нового сообщения по его цвету. А уже затем предпринять необходимые действия.
Работа сенсоров. Благодаря датчикам удается раскрыть потенциал, который имеет «умное» управление освещением. Здесь с освещением пересекаются функции системы безопасности. Подсветка дорожки у дома, которая включается по датчику движения, не только создаст комфорт при передвижении ночью, но и послужит средством для отпугивания незваных гостей.
Когда в подвальном помещении расположен домашний кинотеатр, по контактному сенсору двери запускается сценарий: пока дверь открыта, включается свет; при закрытой двери, если в комнате люди (работает датчик присутствия) и включено оборудование, через некоторое время свет приглушается для просмотра фильма, а освещение коридора перед кинотеатром отключается. После просмотра все происходит в обратной последовательности.
Гибкость в отношении создания необходимой атмосферы и декора. Желание новых ощущений всегда приходит чаще, чем возможно сделать кардинальную перестановку или ремонт в доме. С мгновенным изменением параметров светильников (цвет, яркость, направленность), а также возможностью создания новых сценариев (ряда действия, выполняемых по событию или при нажатии кнопки), атмосфера в комнате изменяется до неузнаваемости.
Баланс между естественной и искусственной освещенностью. Не включайте лампочки утром, если можно плавно поднимать шторы, впуская солнечные лучи. Так действует сценарий «утро», срабатывая каждый день. Если же на улице непогода, датчики метеостанции или отдельный сенсор освещенности сообщат системе о недостатке солнечного света, и что нужно увеличить яркость ламп.
Итак, управление освещением включает в себя все эти возможности, но не ограничивается ими. С использованием современных профессиональных систем «умный дом» (www.intelliger.ru) нет никаких ограничений фантазии и потребностям владельца. В качестве же более дешевого варианта с минимальным, но достаточным функционалом, выступают отдельные устройства, как упомянутые лампочки Philips Hue или «умные» патроны VOCCA. Все это предоставляет максимальный комфорт и высокую степень эффективного использования энергоресурсов – то, без чего уже трудно представить современный дом.
На практике это выглядит следующим образом
Благодаря системам Умного дома ваш дом, бизнес и квартира станут безопаснее. Во время длительного отсутствия светодиодные лампы Wi-Fi могут включаться и выключаться в определенном порядке в определенных комнатах. Таким образом они будут имитировать ваше присутствие.
При правильном программировании светодиодные лампы Wi-Fi могут тускнеть, создавая приятный полумрак в детской комнате. Благодаря этому малыши не проснутся в полной темноте.
Розетки Smart Plug означают, что вам не придется быстро возвращаться домой, когда включены утюг, щипцы для завивки, радио, телевизор или вентилятор. Вы можете отключить питание смарт-розетки с помощью смартфона, управляя автобусом или стоя в машине на светофоре.
Таким же образом вы включите духовку во второй половине дня, которая начнет нагревать блюдо, например, за 20 минут до вашего приезда, или вы включите водонагреватель, чтобы принять горячую ванну.
Когда вы находитесь вдали от дома, в отпуске, в деловой поездке, на свадьбе или вечеринке, или даже за покупками в городе, вы узнаете, что происходит дома. IP-камеры обеспечат вам постоянный обзор комнат, в которых они будут размещены. Если вы установите их на открытом воздухе, вы также увидите, что происходит вокруг здания, на участке и в гараже. Для этого выбирайте модели, предназначенные для использования на открытом воздухе, устойчивые к воде и большим перепадам температур, а также способные снимать в темноте и при плохом освещении.
Благодаря системе камеры вы можете видеть, не переусердствуют ли дети в играх дома, как долго они сидят перед компьютером или действительно ли они учатся. Вы также узнаете, нужна ли помощь пожилому человеку (бабушке, дедушке или тете). Обратите внимание на модели с двусторонними микрофонами. Затем вы будете общаться с домочадцами.
Вы также можете проверить поведение вашего питомца с помощью камеры. Согласно исследованиям поведения на животных, собаки проводят определенное количество времени в одиночестве. IP-камера, входящая в состав умного дома, поможет вам определить, когда вашему питомцу станет скучно, и предпринять соответствующие шаги, чтобы это исправить. Интересно, не правда ли?
Умный дом защитит вас и от многих других событий. Пример: утром вы спешите на работу и можете не выключить газ. Специализированные датчики газа оповестят вас об этом факте, активировав сигнал тревоги на вашем телефоне. Если произойдет наводнение, вы также узнаете об этом, потому что датчик наводнения среагирует немедленно. Детекторы угарного газа и детекторы дыма работают аналогично , предупреждая о смертельных газах.
Не менее полезны датчики температуры, модули и системы, позволяющие контролировать отопление (вы узнаете, слишком ли холодно в доме, и можете включить отопление удаленно), а также датчики освещенности (когда солнце садится, лампочки включаются автоматически), движения (информируя вас о том, что кто-то вошел в дом) или открыв двери / окна . Последнюю можно установить в интересных местах, например, на аптечке, шкафу с конфиденциальными документами, алкогольном баре или на дверце холодильника.
Метеостанции предоставят вам доступ к большому количеству ценной информации . Благодаря им вы узнаете, что такое температура, влажность и качество воздуха внутри и снаружи. Вы также можете проверить атмосферное давление и даже уровень шума в непосредственной близости. Модели, которые собирают и анализируют данные, помогут вам предсказать изменения погоды, определить лучшее время для проветривания помещений или занятий на свежем воздухе.
Кроме того, системы предупреждения о взломе активируют сирену (доступную как часть установки Умного дома), и, кроме того, они обеспечат запись происшествия, сохранив все в облаке. Таким образом, доказательства будут сохранены.
Стоимость проектирования
Стоимость проектирования полностью зависит от нескольких факторов:
- площади помещения;
- сложности требуемого оборудования;
- производителя оборудования;
- планировки дома;
- наличия придомовой территории;
- грамотности специалистов.
Не стоит отдавать такое важное задание в руки тех, кто предлагает слишком низкую стоимость. Чаще всего это новички, которые таким способом привлекают клиентов
Конкретную стоимость проекта назвать невозможно, все рассчитывается индивидуально при выяснении потребностей клиента и его финансовых возможностей.
Цена на услуги может начинаться с 30 тысяч рублей для небольшой квартиры и достигать нескольких сотен тысяч при создании проекта коттеджа или офиса.
«Умный дом», что это такое
Современное жилье насыщено системами жизнеобеспечения и множеством бытовых приборов, облегчающих нам существование и обеспечивающих максимальные удобства. Это отопление, снабжение электроэнергией, горячей и холодной водой, природным газом. Наша жизнь уже кажется немыслимой без холодильника, автоматической стиральной машины, микроволновой печи, телевизоров, компьютеров, планшетов и смартфонов. «Умный дом» представляет собой комплексную автоматизацию всего домашнего оборудования, для выполнения повседневных задач:
- регулирование и контроль освещения и температуры в помещениях;
- контроль состояния водопровода и газопровода, защита от протечек;
- защита от несанкционированного проникновения;
- пожарная сигнализация;
- управление бытовой техникой от электроламп до микроволновок и холодильников, и пр.
При слове «автоматизация», возникают ассоциации с понятием «программирование». Однако система «Умный дом» тем и хороша, что никакого программирования не потребуется. Интеллектуальные устройства связываются с управляющим центром по Wi-Fi, Bluetooth и ZigBee. Вам остается скачать на смартфон специальное приложение и начать управлять своим домом.
Комплект умного дома Rubetek Управление освещением RK-3533
Набор умного дома от Rubetek состоит из Wi-Fi-лампы, двухканального блока управления и датчика движения.
Лампа поддерживает больше 16 млн цветов, изменение яркости и цветовой температуры. Можно настраивать специальные режимы подсветки и проигрывать запрограммированные сценарии, например, имитировать ваше присутствие в квартире для защиты пустующего помещения.
Благодаря датчику движения вы также сможете экономить электроэнергию, включая и выключая лампу только тогда, когда кто-то есть в комнате. Кроме того, датчик убережет от вторжения посторонних, отправив уведомление на смартфон, если в ваше отсутствие кто-то проникнет в жилище.
Блок управления выполняет функцию центра умного дома, но может быть использован и в качестве базы для установки сигнализации: он поддерживает два канала мощностью до 1,5 кВт каждый. В целом, к модулю можно подключить до 64 смарт-устройств, включая датчики дыма, температуры и влажности, разбития стекла, открытия дверей и т.д. То есть собрать полноценную систему умного дома.
Комплект интегрируется в систему Apple HomeKit, Rubetek и Google Home, а также поддерживает голосовое управление с помощью Google Ассистента и Siri.
5) Умный пульт SevenHugs
https://www.youtube.com/watch?v=GNaWx9ODL7o&t=11s Когда мы приносим вам какой-либо продукт для умного дома, мы всегда ценим универсальный комплект. Подумайте, например, об устройствах для чтения. Kindle – это все хорошо, но iPad Mini предлагает вам почти все, что делает Kindle, а также гораздо больше. Тот же принцип максимальной отдачи был применен к этому удивительному интеллектуальному пульту дистанционного управления.от SevenHugs, и вы сможете использовать его для своих умных светильников, а также для многого другого в подключенном доме. Здесь, в Smart Home, мы ценим эстетику, и этот пульт отлично выглядит с точки зрения дизайна. Форма бесполезна, если она не включает в себя функцию. К счастью, умный пульт SevenHugs подходит по обоим параметрам. Это устройство достигло своей цели по финансированию на Kickstarter всего за 10 минут, но что это такое? Вкратце, вы сможете управлять несколькими устройствами с этого универсального пульта дистанционного управления с сенсорным экраном с поддержкой Bluetooth, Wi-Fi и инфракрасного порта. Ключевым аргументом в пользу продажи является то, что все, что вам нужно сделать, это направить его на рассматриваемое устройство, будь то фонари Philips Hue или ваш смарт-телевизор, и он автоматически распознает это устройство и позволяет вам вносить изменения. Хотя здорово знакомить своих детей с технологиями умного дома на раннем этапе, если они слишком молоды, чтобы развязать их со смартфоном, этот пульт дистанционного управления имеет смысл, чтобы облегчить их работу. Точно так же, если у вас есть пожилые члены семьи или кто-то не особенно заинтересованный С технической точки зрения, пульт SevenHugs – это не слишком большой психологический скачок вперед по сравнению с обычным пультом дистанционного управления. Вот что вы получите в коробке вместе со всеми необходимыми руководствами и инструкциями:
- Умный пульт
- База для зарядки
- 3 датчика
- Полоски на липучке
Приступить к работе и начать работу совсем несложно. Подключите зарядную базу и вставьте пульт сверху
- Загрузите и запустите бесплатное приложение SevenHugs Smart Remote на свой мобильный телефон.
- Введите ваше имя и адрес электронной почты
- После этого будет найден пульт, и на сенсорном экране появится код безопасности. Введите этот код в приложение на телефоне.
- Снимите язычок с каждого датчика и добавьте полоски на липучке.
- Разместите датчики в основной комнате, где вы хотите использовать свой умный пульт.
- Активировать режим точки
- Подождите, пока система полностью обновится
- Добавьте каждое отдельное смарт-устройство в приложение
- Протестируйте каждое устройство, затем добавьте еще, чтобы получить полный удаленный контроль над всеми совместимыми устройствами.
Пользовательский интерфейс на этом пульте великолепен, и он делает изменение цвета ваших огней Hue на грани забавного, и это о чем-то говорит. Единственным реальным недостатком этого пульта ДУ является то, что стеклянный экран, очевидно, ничего не предлагает вам в виде тактильной обратной связи. В зависимости от того, насколько остро ваше зрение и насколько вы сосредоточены, вам может быть приятно использовать или что-то, что отвлекает вас от фильма, когда все, что вам нужно, – это уменьшить громкость на ступеньку ниже. Тем не менее, это больше проблема с управлением телевизором, чем умным освещением. Посмотрим правде в глаза, как правило, вам не нужно срочно управлять яркостью лампочек, когда вы выполняете другую задачу, поэтому об этом стоит упомянуть, но это не проблема с интеллектуальным управлением освещением. В общем, это отнюдь не дешево, но все же самое лучшее в жизни бывает редко.SevenHugs Smart Remote и начните 2019 год в отличном стиле.
Как вообще сделать освещение в квартире «умным»?
Существует несколько способов сделать свет в квартире или доме умным. На этапе проектирования будущего жилья или при капитальном ремонте подойдет любой вариант ниже.
В условиях уже существующего ремонта, уложенной проводки и купленных светильников тоже можно выкрутиться.
Купить умные светильники…
Такой вариант подойдет лишь тем, кто только планирует глобальное обновление интерьера в своем жилище. Из явных минусов решения – небольшой ассортимент подходящих гаджетов и их цена.
Кроме этого обычные выключатели света будут обесточивать такие светильники, лишая их умных функций. Придется менять и их.
Купить потолочный светильник Yeelight – 5527 руб.Купить диодную лампу Yeelight – 7143 руб.
либо оснастить обычные лампы умными патронами
Специальные «переходники» помогут превратить любую лампочку или светильник в умный. Просто устанавливаем его в стандартный патрон осветителя и вкручиваем любую лампочку. Получается умный осветительный прибор.
К сожалению, такой способ подойдет только для осветительных приборов, в которые устанавливаются лампочки. Диодные светильники в пролете.
На каждый патрон придется устанавливать по переходнику, что может быть накладно. Не в каждый осветительный прибор влезет такое приспособление.
Ну и не забывайте, что при отключении света через обычный выключатель, умный патрон лишается всех возможностей.
Купить умный патрон для лампочки Koogeek: 1431 руб.Купить умный патрон Sonoff: 808 руб.
либо установить умные лампы
Вместо так называемых переходников можно сразу закупиться умными лампочками.
Диодные светильники опять в пролете, несколько умных лампочек в одном светильнике придется связывать в приложении для удобного управления.
Лампочки хоть и работают долго, но их ресурс гораздо меньше, чем у тех же умных патронов или выключателей, а при выключении света обычным выключателем, обесточенная умная лампочка перестает быть умной.
Купить умную лампочку Koogeek: 1512 руб.Купить умную лампочку Yeelight: 1096 руб.
…либо установить умные выключатели
Самое верное и правильное решение.
С обычными выключателями для управления умными светильниками, лампочками или патронами придется использовать приложения или пульты дистанционного управления. При размыкании фазы обычным выключателем умные девайсы просто отключаются и перестают принимать команды.
Если же установить в помещении умные выключатели, то управлять ими можно будет всегда, ведь на них всегда будет подаваться напряжение для питания.
В дальнейшем при расширении умного дома можно будет оснащать его и умными светильниками, и лампочками, и патронами, расширяя возможности без потери функционала.
Начинать нужно именно с выключателей.
При этом, если выбирать между лампочками с ограниченным ресурсом работы, патронами, которые подойдут не везде, и выключателями. Выбор в пользу последних очевиден, при этом цены на все гаджеты примерно сопоставимы.
Причины внедрять готовые системы
Умный дом может быть создан компоновкой отдельных элементов, либо с помощью готовой системы. Первый вариант обойдется сравнительно недорого, однако самостоятельный подбор деталей может вызвать проблемы с их сопряжением.
Готовая система, хотя и окажется дороже, избавит от поиска совместимых устройств и ошибок, связанных с их соединением. При полной комплектации, единственной заботой пользователя остается разводка кабелей. Соединение устройств и организация питания.
Из представленных на рынке готовых систем умного дома наиболее популярными считаются:

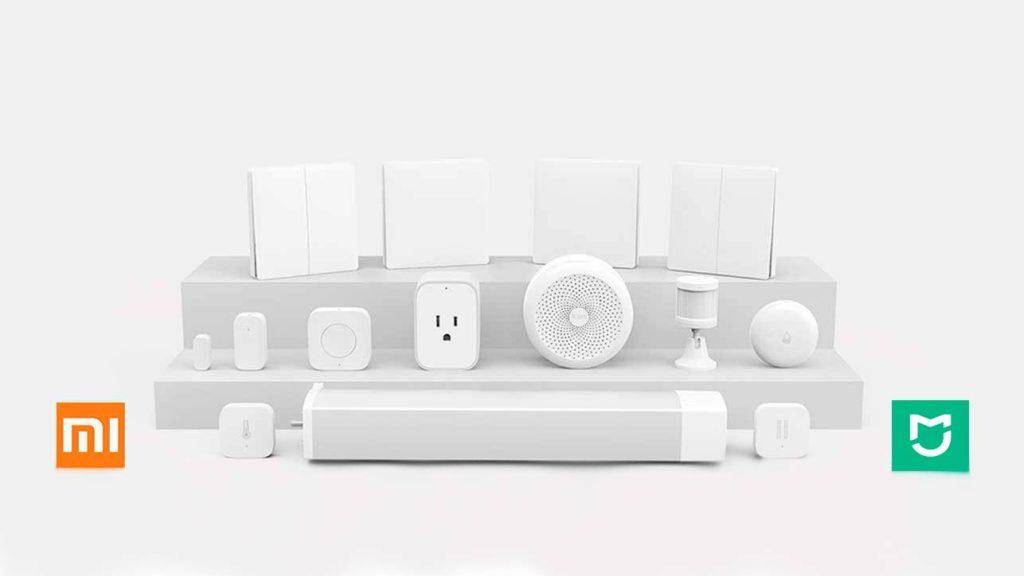

Xiaomi Smart Home Suite. Простейший вариант. Состоит из хаба, контроллера, датчиков движения и универсальной кнопки. Работает с устройствами Xiaomi, совместима с девайсами других производителей.

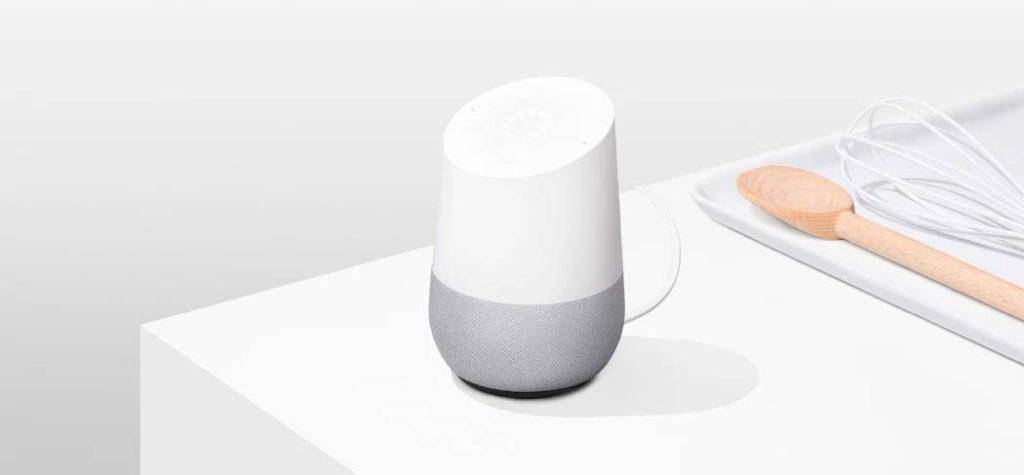

Google Home. Полная версия умного дома, где главная роль отводится смарт-колонке. Для управления исполнительными применяются гаджеты, пульт и голосовые команды.
- Arduino. Заинтересует любителей покопаться в электронике и поэкспериментировать. Представлена своеобразным конструктором, предполагающим создание различных вариантов умного дома.
- Яндекс.
Причины не экономить
С популяризацией умного дома, на рынке появляются новые системы известных производителей, а также оборудование, изготовленное «кустарным» способом. В первом случае, гарантией работоспособности устройств является имя компании, которая учла все возможные нюансы. При желании сэкономить, приобретая систему сомнительного происхождения, возможны проблемы с работоспособностью отдельных элементов, сложности с подключением и совместимостью устройств, что в конечном счете выльется в переплату.
Освещение
Освещение — самая популярная часть «умного» дома, которая у всех на слуху. Создать «умное» освещение можно одним из двух способов. Первый — приобрести «умные» лампочки, светильники и люстры, а затем управлять ими через приложение со смартфона. Этот способ подойдет для тех, кто только переехал или планирует покупать новые осветительные приборы.
«Умные» лампочки Xiaomi
(Фото: mi.com)
Если же не хочется обновлять торшеры, люстры и ночники, а на «умные» лампочки жалко денег, то есть и более бюджетный способ. Можно приобрести «умные» выключатели или беспроводное реле и с их помощью управлять той же люстрой в комнате без необходимости покупать дорогие «умные» лампочки или целые люстры.
Хорошая «умная» лампочка обойдется примерно в ₽1 500. В люстру с пятью плафонами вам понадобится пять таких лампочек, это уже ₽7 500. При этом «умный» выключатель стоит ₽2 000 и ₽1 500 возьмет электрик за работу по его установке. Также при покупке выключателя нужно будет купить и специальный переходник, так как в России монтажные коробки круглые, а большинство «умных» выключателей рассчитаны на прямоугольные, их цена варьируется от ₽300 до ₽700. Итого разница между лампочками и выключателем почти двукратная, при этом последний еще и надежнее, а лампочки придется каждый раз когда они сгорят.
Выключатель Aqara
(Фото: aqara.ru)
Если же не хочется даже менять переключатели, то можно установить в щиток беспроводное реле, которое будет управлять включением и выключением света в разных комнатах. Для этого решения, как и для замены выключателя, вам потребуется вызвать электрика.
Беспроводное реле Aqara
(Фото: aqara.ru)
Помимо реле и выключателей стоит отметить и «умные» розетки, которые можно использовать в паре с простыми ночниками: подобный гаджет будет просто включать/выключать питание по вашим командам или сценариям.
А еще контролировать освещение можно с помощью «умных» карнизов. В карниз встроен специальный моторчик, открывающий и закрывающий шторы, управлять им можно со смартфона, а подключается карниз к обычной розетке. Открытие штор по расписанию может стать отличной альтернативой классическим будильникам, однако стоит помнить, что разбудить может не только свет из окна, но и звук двигающихся штор, что уже звучит не так заманчиво.
«Умный» карниз Aqara
(Фото: aqara.ru)
Исполнительные устройства
Исполнительные устройства включают и отключают осветительные приборы, регулируют их яркость. Для разных типов светильников нужны разные типы исполнительных устройств, рассмотрим каждый тип и покажем способ его применения.
Модули реле
Модули реле — это распространённый тип исполнительных устройств в системах управления освещением. Их применяют везде, где нужно простое включение и выключение осветительного прибора. С их помощью управляют любыми источниками освещения: лампами накаливания, светодиодными лампами, LED-лентами с собственным драйвером и т.д.
Мы выпускаем реле серии WB-MR Эти реле имеют дискретные входы для прямого управления с выключателей. Входы распознают четыре типа нажатий, по которым выполняются разные действия с выходами. Все модули с входами могут работать в паре с контроллером и без него.
Для управления освещением отлично подойдёт модуль реле со встроенным блоком питания WB-MR6C v.3:
реле модуля выдерживают большой пусковой ток, что важно для управления светодиодными лампами;
дискретные входы и автономное питание позволяют использовать реле для создания «умной» электрики в системах без контроллера;
гибкая настройка входов и распознавание типов нажатий позволяет сделать сценарные и проходные выключатели;
управление по RS-485 (Modbus) позволяет встроить модуль реле в систему автоматизации с контроллером и управлять освещением удаленно или с помощью сценариев.
Тип модуля реле подбирают исходя из мощности потребителя и с учётом величины пусковых токов. Рекомендации по выбору реле для нагрузки.
Диммеры
Следующий тип управляющих устройств — это диммеры, которые нужны для управления яркостью осветительных приборов.
У нас есть диммеры WB-MDM3, которые предназначены для работы в сети переменного тока с напряжением 230 В и мощностью потребителей до 300 Вт на канал для ламп накаливания и 180 Вт — для светодиодных ламп. Они могут работать с лампами накаливания, диммируемыми светодиодными лампами, драйверами светодиодных лент, электронными трансформаторами питания галогенных ламп и т.п.
Важно! Не все типы осветительных приборов диммируются. Если лампу или светильник можно диммировать — это будет явно указано на упаковке или в инструкции
Попытка диммировать не предназначенные для этого лампы может вывести диммер и лампы из строя.
Диммеры WB-MDM3 могут управляться с напрямую выключателей, подключенных к входам и по RS-485 (Modbus).
Диммеры светодиодных лент
Для управления светодиодными лентами без собственного драйвера используйте диммер светодиодных лент WB-LED. К нему можно подключить цветные (RGB, RGB+W), жёлто-белые (CCT) или белые (W) светодиодные ленты и управлять ими с выключателей или по RS-485 (Modbus).
Диммер поддерживает 11 режимов работы, имеет универсальные входы с аппаратным распознаванием типов нажатий и настраиваемую частоту ШИМ. Каждый канал выдерживает ток до 5 А, если этого недостаточно — следует использовать усилитель WB-AMPLED.
Модули аналоговых выходов
Для управления светильниками и диммерами с входом 0-10 В (1–10 В) используются модули аналоговых выходов. У нас для этого есть WB-MAO4, который поддерживает два режима работы 0-10 В и ШИМ, управляется с выключателей и по RS-485 (Modbus).
Шлюз Modbus-DALI
DALI — специальный цифровой протокол и стандарт связи для управления освещением. Использует двухпроводную линию связи, которую допускается прокладывать вместе с силовыми проводами, в том числе и в одном кабеле. В одной линии DALI могут работать до 64 устройств.
Светильники с протоколом DALI в последнее время популярны в различных дизайн-проектах: они выглядят красиво, поддерживают разные режимы работы и к ним достаточно протянуть один пятижильный кабель для питания и управления. Так же они умеют сообщать свой статус, например, «перегорела лампочка».
Для управления устройствами с протоколом DALI с помощью контроллеров Wiren Board нужно использовать шлюз ECOdim DALI GW2, который преобразовывает команды протокола Modbus RTU/TCP в команды DALI. Более подробную информацию о работе шлюза можно найти в документации.
Виды связи и подключения
Вариантов всего два:
- подключение и связи между элементами по проводам;
- беспроводное подключение и обмен сигналами.
Первый вариант работает надежнее, обмен сигналами и реакции происходят быстрее, комплектующие стоят дешевле. Все компоненты соединяются проводами. Вариант беспроигрышный для новостроек. Перед началом монтажных работ необходимо разработать проект. Лучше доверить проектирование профессионалам. В зависимости от функционала и размеров квартиры (дома), проводов может быть очень много. Количество материала для монтажа так же определятся проектом. Скрытая проводка выполняется по пробитым в стенах каналам (т.н. штраба). По окончании монтажа и коммутации, штрабы заделываются, проводки не видно (скрытая). Метод применим для квартиры и для загородного дома, если это новостройка или планируется ремонт.
Беспроводной вариант не требует монтажа проводов между компонентами и монтируется быстро. Однако компоненты ее стоят дороже и их элементы питания требуют своевременной и частой замены.
