Принцип работы УЗО и конструктивные особенности
Принцип работы основан на сравнении нулевого и фазного тока. При исправной изоляции токи, идущие по этим проводам, равны. Оба провода расположены внутри магнитопровода с вторичной обмоткой, подключенной к исполнительному механизму через электромагнитное реле. Причем пока нет утечки, на вторичной обмотке нет напряжения.
Нарушение изоляции или прикосновении человека к фазе, приводит к тому, что токи, проходящие по проводам, становятся разными, это приводит к возникновению общего магнитного потока. Результат – на вторичной обмотке возникает напряжение, срабатывает реле, исполнительный механизм отключает потребителя.
Конструктивно аппарат состоит из магнитопровода, на котором располагается вторичная обмотка. Она подключается к магнитоэлектрическому реле, которое воздействует на размыкающий контакт. Имеется также кнопка для тестирования с помощью, которой имеется возможность искусственно создать небольшой разбаланс токов в цепи. Кнопкой тестирования можно проверить, как работает прибор. Действует принцип имитации утечки за счет подключения добавочного сопротивления.
Наиболее важные характеристики УЗО следующие:
- Номинальный ток – значение, которое обеспечивает длительную работу аппарата без перебоев.
- Дифференциальный ток – разница значения в проходящих через магнитопровод проводах.
- Номинальное напряжение – значение напряжения длительной нормальной работы аппарата.
- Тип тока – переменный или постоянный.
- Условный ток КЗ – максимально допустимая величина, которую выдерживает аппарат до момента срабатывания защиты.
Выпускается три типа изделия, применение которых определяется различными по виду токами.
Их маркировка:
- Тип АС – работает на переменном токе.
- Тип А – подходит для работы с переменным и пульсирующим постоянным токами.
- Тип В — работает на переменном и на постоянном пульсирующем токах. Используется дифференциальная составляющая утечки.
- Тип S – для селективной защиты, с временной задержкой для учета времени срабатывания нижестоящих аппаратов защиты.
В обозначение УЗО включают номинальные электрические величины; схема; тип; серия. Для информирования потребителя на него наносится маркировка, повышающая потребительские качества изделия. Используется буквенное обозначение и цифровое.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Противопожарное УЗО: до или после счетчика.
Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.
Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321
УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.
УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.
С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича
ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока
ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.
Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.
спасибо за ответ, но счетчик то в квартире
вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после
Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.
В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.
УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?
ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.
Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.
Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА
«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.
Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?
Схема подключения УЗО
Рассмотрим способы установки УЗО в различных сетях.
Однофазная сеть
В таких сетях чаще всего устанавливают однополюсные УЗО.
В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей
В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:
- в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
- если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.
На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.
Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.
Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.
Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.
В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).
Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.
Проводники заземления выводятся на шину РЕ (поз. 19).
Видео: как правильно подключить УЗО
Трёхфазная сеть
В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.
Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.
Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство
УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.
Что такое селективное УЗО и как рассчитать его
Особенности применения и устройства сварочных трaнcформаторов
Селективное УЗО выполнено по принципу выдержки времени. Эта особенность даёт возможность отключать повреждённый участок цепи быстрее чем произойдёт отключение входной питающей цепи.
Вот пример схемы, на которой изображено селективное УЗО.
В отдельных редких случаях могут не сработать защитные устройства, которые работают на отдельных потребителях или помещениях. Тогда селективное УЗО исполнит свою функцию и через доли секунды обесточит все группы полностью. Какое УЗО поставить в определённую цепь, то есть его номиналы, зависит в основном от нагрузки.
Схема подключения УЗО без заземления
Да будет срач!
Отдельная дисциплина споров – какое УЗО лучше, электромеханическое или электронное. В электромеханическом УЗО для отключения используется энергия дифференциального тока, поэтому оно может сработать при обрыве нулевого проводника, да и в целом не содержит нежной электроники, но содержит нежную механику. Электронное УЗО требует питания для работы электронного усилителя, поэтому при обрыве нуля работать перестает, часто не отключая цепь. У каждой конфигурации есть свои достоинства и недостатки. А для защиты от обрыва нуля я настоятельно рекомендую ставить реле контроля напряжения.
Но так как большинство читателей ждет от меня конкретного ответа – скажу, что это не важно. Есть требования стандартов, есть требуемые характеристики, и конкурентная цена в конце концов
Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое – не так важно. А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным. Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя.
Для контроля исправности УЗО на передней панели есть кнопочка “тест”, которая замыкая резистором цепь, имитирует появление дифференциального тока. Если УЗО при нажатии на кнопку тест отключилось – то оно исправно. Проверку исправности УЗО производители рекомендуют производить ежемесячно (какие оптимисты!), ну или я реалистично говорю о тесте раз в пол года.
Полезные советы по выбору устройств
- При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
- Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).
Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.
Описание практически всех характеристик устройства вы найдёте на корпусе
При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время
Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства
Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.
Если позволят финансы, старайтесь приобретать устройства известных европейских фирм («АВВ», «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.
Подробнее про выбор УЗО на видео:
Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.
Модельный ряд, производители и цены УЗО
В таблице приведены товары наиболее распространённых производителей УДТ и показаны предлагаемые ими рыночные цены:
| Наименование изделия | Торговая марка | Цена, руб. |
| УЗО IEK ВД1-63 однофазное 25А 30 mА | IEK, Китай | 442 |
| УЗО АВВ однофазное 25А 30 mА | АВВ, Италия | 536 |
| УЗО АВВ 40А 30 mА однофазное | АВВ, Италия | 740 |
| УЗО Legrand 403000 однофазное 25А 30 mА | Legrand, Польша | 1177 |
| УЗО Schneider 11450 однофазное 25А 30 mА | Schneider Electric, Испания | 1431 |
| УЗО IEK ВД1-63 трехфазное 63А 100 mА | IEK, Китай | 1491 |
| Автоматический выключатель IEK ВА47-29 25А | IEK, Китай | 92 |
| Автоматический выключатель Legrand 404028 25А | Legrand, Польша | 168 |
| Автоматический выключатель АВВ S801C 25А однополюсной | АВВ, Италия | 441 |
| АВДТ IEK 34, трехфазное С25 300 mА | IEK, Китай | 1335 |
Как видно из сравнительной таблицы, цена УЗО 25А 30 мА (наиболее востребованного на рынке) зависит от производителя. Так цена УЗО АВВ 25А 30 mА выше китайских аналогов, но ниже чем у таких производителей как Legrand или Schneider Electric. С учетом таких критериев как качество и стоимость, купить УЗО 25А 30 мА предпочтительнее компании АВВ, а необходимый автоматический выключатель можно купить китайского производства или компании Legrand.
Подводя итоги данному экскурсу в мир устройств дифференциального тока, в частности – устройству защитного отключения (УЗО) сделаем акцент на рассмотренных важных моментах.

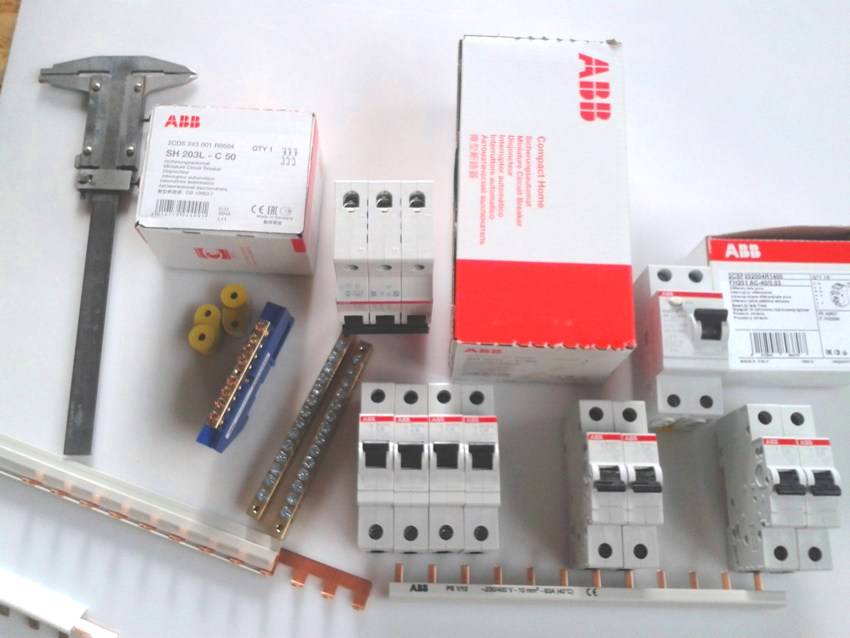

Ассортимент УЗО и автоматов производителя ABB
Одним из самых эффективных средств защиты человека и животных от поражающего воздействия электрического тока является установка в электроснабжающую сеть устройств защитного отключения – УЗО.
УЗО обладает функцией реагировать на дифференциальный ток утечки, появляющийся при контакте человека с оголенной частью проводки или корпусом какого-либо электротехнического оборудования. Оно может находиться под фазным напряжением из-за повреждения изоляции фазного провода и его контакта с корпусом. Также УЗО реагирует на утечку тока в местах повреждения изоляции проводки, когда это может привести к нагреву и возгоранию.
Однако УЗО не реагирует на явления короткого замыкания в цепи проводки и на превышение мощности в цепи по току. В связи с этим устанавливать устройство необходимо в паре с автоматическим выключателем («автоматом»), который реагирует на короткое замыкание и перегруз по мощности.
Самое важное – всегда соблюдайте правила техники безопасности и осторожность при работе с электроприборами и техникой. Как можно чаще производите визуальный осмотр открытых токоведущих элементов электроразводки и подключаемых элементов токоприемников
Установка бокса для вводного автоматического выключателя
Одно из основных отличий щита учета частного дома, от этажного, в многоквартирном доме, это наличие средств защиты от возможных несанкционированных подключений.
Вся защитная автоматика и коммутационные устройства, стоящие в схеме до счетчика электрической энергии, должны закрываться в боксы (No2 на схеме) и опечатываться. Чтобы никто, в том числе и вы сами, не смогли изменить согласованную схему и подключиться в обход счетчика.
Именно поэтому в первую очередь устанавливаем специальный бокс для вводного автомата (автоматического выключателя). Главная его особенность, наличие «ушек», которые позволяют поставить пломбу.
Так как сеть трёхфазная 380В, вводной автомат применяется трехполюсный, значит и бокс должен быть минимум на три модуля.
ХАРАКТЕРИСТИКИ УЗО
1. Производитель
2. Наименование модели. В данном случае буквы «ВД», в названии модели, означают Выключатель Дифференциальный
3. Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
4. Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
5. Ток утечки. Величина тока утечки, при котором сработает УЗО.
6. Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
7. Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.8. Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.
9. Схема устройства УЗО
В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.
Как вы уже поняли, обилие указываемых характеристик говорит о том, что УЗО бывают разными. В следующей части статьи мы подробнее рассмотрим все основные виды современных УЗО и области их применения. Эта информация поможет вам правильно выбрать дифференциальный выключатель тока для каждого конкретного случая.
