Выбор, подключение и установка розетки для электроплиты

Шаг 2: Выбор места для установки розетки

Перед установкой розетки для электроплиты необходимо выбрать подходящее место на стене

Важно учитывать следующие факторы:

• Расстояние до электроплиты. Розетка должна быть установлена таким образом, чтобы шнур питания электроплиты достаточно легко достигал розетки. Рекомендуется выбирать расстояние не более 1 метра.
• Высота установки. Розетка должна быть установлена на высоте, удобной для подключения электроплиты. Рекомендуется устанавливать розетку на высоте от 0,7 до 1,2 м от пола.
• Расположение относительно кухонной мебели. Розетка необходимо установить таким образом, чтобы шнур питания электроплиты не мешал кухонной работе и не повреждал мебель.

После того, как место для установки розетки выбрано, необходимо убедиться в наличии свободного пространства в стене для проведения кабеля. Для этого можно использовать детектор проводов или профессионального электрика.

Также важно учитывать, что установку розетки для электроплиты должен производить только квалифицированный электрик, который обязательно проверит правильность подключения и соблюдение электробезопасности

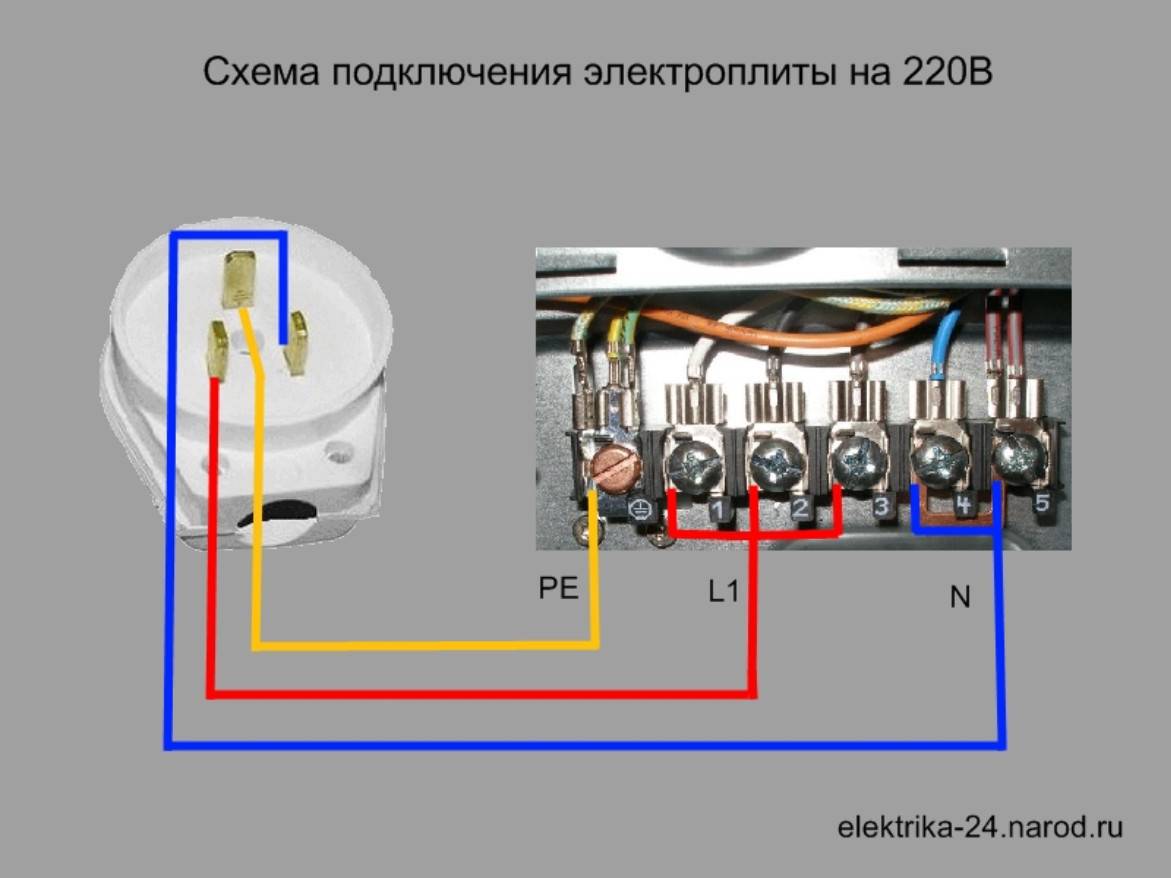

Подключение к однофазной линии

Вообще, электроплиты подключаются к одно-, двух- или трехфазным линиям. Все зависит от максимальной мощности, которая потребляется совокупностью всех конфорок электроприбора. Самым простым является однофазное подключение. В этом случае в кабеле будет 3 проводные жилы:

• Фазовый провод;
• Нулевой провод;
• Провод заземления.

Фазовый провод подключается к одной из трех фаз в щитке; нулевой – к клемме нуля, как и заземление – к соответствующему контакту в щитовой. Заземление представляет собой, фактически, предохранитель, который на некоторое время сможет взять на себя нагрузку, если дефектный замыкатель в цепи (т.е. неисправный электроприбор) даст электрическую нагрузку на корпус и вообще, сторонние электропроводящие предметы (например, тело человека). Погружаться глубже в физику заземления нет особого смысла, т.к. все, что нам нужно знать про это, – что данная жила ответственна за вашу безопасность.

Последовательность действий при правильном порядке подключения электроплиты к однофазной линии должен быть таким:

• Всегда нужно начинать с обесточивания цепи в щитке. Помимо щелчка автомата, ответственного за запитку питающего плиту контура, настоятельно рекомендуется обесточить весь щиток. Общий рубильник, как правило, устанавливается в цепи перед счетчиком. После выключения следует проверить наличие напряжения на клеммах фаз с помощью сигнальной отвертки.
• Следует подготовить фазные клеммы к подключению питающей жилы кабеля плиты. В комплекте с плитой (в обязательном порядке) идут специальные перемычки, которые объединяют все 3 фазы в щитке в одну. Перемычка представляет собой медный кабель с тремя клеммами на каждую фазу и одной, к которой будет присоединяться кабель плиты. Сечение проводника перемычки не может быть меньше 6,0 мм2. Современные варианты перемычек представляют собой подобие жесткого мостика, покрытого сверху изоляцией для защиты от случайного контакта с человеческими руками.
• Далее подключаем упомянутые выше 3 жилы провода плиты к соответствующим клеммам в щитке. Концы проводов жил кабеля не должны быть облуженными (т.е. спаянными воедино). Винты клемм заворачиваются в два приема: сначала несильно, затем до упора (пока винт способен вращаться).

• Трехконтактная розетка для плиты монтируется на стене, выше уровня плиты и возможного стола рядом. Рекомендуется в качестве минимального уровня, ниже которого нельзя ее устанавливать, брать уровень расположения выходного отверстия крана в мойке. Сама раковина должна находить далее 1,5 метров от розетки. При всем при этом радиус расположения розетки относительно плиты ограничивается длиной провода (идущего в комплекте с электроустройством).
• Установив розетку, следует дать пробное питание, включив рубильник и автомат в щитке. Если не произошло никаких аварийных явлений, значит скорей всего, розетка подключена верно и можно переходить к следующему действию, для чего опять следует отключить автомат контура и рубильник общего питания.
• Далее соединяем вилку плиты с розеткой.
• Затем, желательно в резиновых перчатках тестером убеждаемся, что на ее корпусе нет «массы» (т.е. заземление отрабатывает свою функцию, и прикасание к плите не ударит вас током). Проверку следует проводить для всех режимов работы плиты, по каждой конфорке.

Если все благополучно, и замыкание в короткую отсутствует, то можно снова подать питание в щитке уже для проверки работы прибора.
Проверять работоспособность нужно так же, как тестером на заземление: каждую конфорку и во всех режимах

Если присутствует духовой шкаф, то на нем стоит акцентировать внимание, т.к. он потребляет больше всего энергии.
Если все соответствует вашим представлениям об исправном функционировании, то плиту можно уверенно «сдавать в эксплуатацию».

Подключение к электросети

Электроплиту подключают к сети в зависимости от количества фаз в розетке. На задней панели корпуса в большинстве моделей находится приклеенный шильдик со схемами. В некоторых они выгравированы. При отсутствии схем на самой электроплите последовательность подключения указывается в руководстве, предоставляемом пользователю заводом-изготовителем.

• N1 – однофазное
• N2 – двухфазное
• N3 – трехфазное

Подключение к однофазной электросети производится с установкой между фазами L1 и L2, L2 и L3 перемычек. Прилагаются в комплекте или можно изготовить самостоятельно. Перемычка также ставиться между клеммами 4 и 5 к которой подключается нейтраль N (нулевой провод). Заземление подсоединяется к клемме PE. Розетки и вилки имеют три входа и выхода. Кабель подключается трехжильный – фаза, ноль, заземление.

В некоторых электросетях в помещения подается две фазы. Подсоединение электроплиты к двухфазной сети производится через пару розетка-вилка с четырьмя выходами и четырехжильный кабель: две фазы, ноль, земля. На панели подключения провода к плите перемычки устанавливается только между клеммами L2 и L3, 4 и 5. К L1 и L3 подсоединяют по одной фазе. Ноль подключается к клемме 5. Заземление подводится к точке, обозначенной PE или значком заземления.

В частных домах нередко электропитание подводится трехфазной сетью в 380V. Подключение к ним электроплиты производится через розетку-вилку с пятью входами/выходами. Для этого используется пятижильный кабель. Три жилы подключаются по одной к каждой фазе L1, L2, L3, одна идет на нейтраль N. Пятая жила предназначена к подключению заземления через клемму PE.

Отличие различных панелей подключения кабеля к электроплите интуитивно понятны на схемах. Обозначений может иногда не быть. Особенно у дешевых плит китайского происхождения. Хотя требования к поставкам электротоваров ежегодно возрастают, все же случается, что на рынке можно встретить подделки под известные бренды. Отличить их несложно по массе нестыковок в инструкции с шильдиком на плите и панельной колодкой. Нестыковки в схемах, отсутствие комплектующих сигнал, предупреждающий о некачественном электроустройстве. Приобретая такую плиту, пользователь рискует встретиться с массой несоответствий в схемах подключения не только кабеля к плите.

Все внутренние электрокоммуникации могут иметь от простого не подключения проводов к нужной клемме до неправильного их подключения от колодки. Такие электроплиты опасно подключать самостоятельно. Проверять товара нужно в торговой точке. Сделать этом продавцы могут даже без подключения к сети при помощи тестера.

Технология подключения

Монтаж электродуховки и варочной поверхности является крайне ответственным процессом, который требует наличия специальных умений и знаний. Технология подключения выглядит следующим образом. Прежде всего необходимо проверить, под каким напряжением будет работать бытовое устройство и изучить инструкцию от производителя – они обычно рекомендуют, как лучше всего производить подключение.

Руководство пользователя любой современной электроплиты включает в себя информацию о том, как именно стоит подключать прибор. В зависимости от своего вида, варочные панели могут устанавливаться к сетям в 220В и 380В, а вот духовка – только на 220В. Клеммник еще на заводе монтируется с перемычками, что в значительной степени упрощает процесс подключения.

Грамотный монтаж электрической плиты включает следующие этапы.

• Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.
• Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

При самостоятельном монтаже варочной панели нужны будут самые простые знания в области электрики

Прежде всего нужно разобраться с конструктивными особенностями прибора и в процессе установки принимать во внимание все рекомендации производителя. Подключение варочной панели, вне зависимости от ее разновидности, должно осуществляться при помощи четырехжильного кабеля

Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности

Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности.

• Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
• Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
• На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Если установка варочной поверхности производится в однофазную сеть на 220В, то рекомендуется применять медные перемычки или же выбрать варианты, сделанные из латуни. Перед тем как присоединить прибор, лучше всего начертить схему, которая будет соответствовать определенным условиям. Независимые встроенные модели подсоединить к электричеству гораздо легче, чем цельные.

Таким образом, процесс подключения духового шкафа и варочной панели включает в себя множество нюансов и правил, следование которым гарантирует исправную работу прибора и безопасность при его использовании. Самое главное при подсоединении к электросети – правильно выбрать кабели с нужным сечением, грамотно их уложить и ставить только качественный автомат.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки. Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Информация о проводе и кабеле марок ПВС и КГ

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки – 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;

• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

  Как правильно сделать заземление

  Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	–	–
Сталь черная	Круглый для горизонтальных заземлителей	10	–	–
Сталь черная	Прямоугольный	–	100	4
Сталь черная	Угловой	–	100	4
Сталь черная	Трубный	32	–	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	–	–
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	–	–
Сталь оцинкованная	Прямоугольный	–	75	3
Сталь оцинкованная	Трубный	25	–	2
Медь	Круглый	12	–	–
Медь	Прямоугольный	–	50	2
Медь	Трубный	20	–	2
Медь	Канат многопроволочный	1,8	50	–

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Требования к выбору конструкции розетки

На самом деле это не шутка или недосмотр продающего менеджера — таковы правила продаж мощной электрической бытовой техники. Подразумевается, что подключение к сети будет выполнено только после того, как мастер установит розетку, подключит заземление, сетевой шнур, и только после всего этого дойдет дело до вилки для электроплиты.

Производитель дает возможность самостоятельно выбрать розетку для электроплиты в соответствии с национальными стандартами и правилами. Во многих странах устройство розеток для электроплит может серьезно отличаться от тех, что приняты в стране изготовления варочной поверхности. Но в любом случае, в паспорте на электроплиту должна быть отдельная графа или раздел, посвященный требованиям к розетке, заземлению, сечению проводки.

В любом случае, розетка для варочной панели мощностью более 2 кВт должна соответствовать следующим требованиям:

• Корпус из высококачественного ударопрочного пластика, но не из карболита. Лучше всего наружного исполнения;
• Контактная группа смонтирована на керамическом блоке, каждый контакт имеет подпружиненную клеммную пару спиральной, а не лепестковой пружиной;
• Все контакты на вилке, включая заземление электроплиты, должны быть выполнены в виде штырьков округлой или прямоугольной формы. Соответственно на розетке должно быть эквивалентное количество контактных клеммных отверстий.

Причина столь жестких требований к конструкции розетки объясняется просто. По статистике, на клеммах вилки в розетке при работе мощной электроплиты из-за плохого контакта может выделяться в виде тепла до 5% потребленной электроэнергии. Для электроплиты мощностью в 10 кВт это всего 500 Вт, но выделившегося тепла достаточно, чтобы нагреть и даже расплавить корпус розетки.

Кабель для электроплиты и варочной панели

Правила электробезопасности

Электричество не только предоставляет комфорт в жизнедеятельности человека, обеспечивает работу электрооборудования и устройств. Оно также представляет опасность для человека. При несоблюдении правил электробезопасности оно может нанести вред здоровью. Требования, правила, нормы подключения, эксплуатации электрической плиты всегда указывается производителем в руководстве к каждой выпускаемой промышленностью модели. Пользователь приобретающий оборудование в торговой точке должен убедится в его исправной работе прямо в магазине. На это потребуется несколько минут, но зато все неприятности можно в дальнейшем исключить.

Приняв решение самостоятельно подключить электроплиту не спешите, подробно ознакомьтесь с руководством. Главное правило – не проводить работы с электросетью, находящейся под напряжением. Отключение ее производится автоматами, которые установлены работниками электроцентрали, поставляющей электричество потребителям. Находятся они в электросчетчике. Доступ к ним свободен. Их количество в зависимости от подаваемого к потребителю напряжения, 220 или 380 В. При однофазном подключении автомат может быть один. Трехфазный вариант предусматривает три устройства, по одному на каждую фазу.

Электросчетчики опечатываются и другой доступ к ним запрещен. Установка, замена, ремонт таких устройств строго регламентирована и выполняют их только лицензированные организации, сертифицированные специалисты. А вот снять напряжение в электросети обеспечивающей снабжение электропитанием в частном доме, квартире может владелец и лица, проживающие с ним. Отключив автоматы на электросчетчике необходимо убедится при помощи индикатора в отсутствии напряжения в месте работы. Лишь после этого приступать к подсоединению розетки для электроплиты.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Устройство силовой розетки

Силовой разъем предназначен для работы с большими нагрузками. С его помощью запитывается крупная бытовая техника, то есть потребители, для функционирования которых нужен значительный номинал тока.

Чтобы подключить силовой разъем к однофазной сети, применяют трехжильный кабель. Он включает нулевые, фазные и заземлительные провода.

Точка высокой мощности (как и стандартная розетка) состоит из рабочей части, декоративно-защитной панели, а также шурупов. Отличия кроются в рабочих механизмах. Если посмотреть на внутреннее устройство силового разъема, заметны клеммы на входе, по которым присоединяется питающий кабель. Также имеются выходные контакты для передачи электричества через вставленную вилку.

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Это интересно: Тиски ручные металлические — рассказываем главное

Шаг 6: Проверка функционирования установленной розетки

После установки розетки для электроплиты необходимо проверить ее работоспособность, чтобы убедиться в том, что электропитание подключено правильно.

Для проверки работы розетки можно использовать простейший прибор – электрический шнур с лампочкой. Перед подключением прибора включите основной выключатель, затем вставьте шнур с лампочкой в розетку для электроплиты.

• Если лампочка загорелась, значит, розетка для электроплиты установлена правильно и готова к использованию.
• Если лампочка не загорелась, проверьте подключение электропитания и убедитесь в том, что все провода подключены правильно.

Если причина неисправности не ясна, лучше обратиться к электрику для проведения диагностики и устранения возможных неполадок.

Проверка работоспособности розетки – обязательный этап при установке новой электроплиты. В ходе проверки следует также убедиться в отсутствии течей электроэнергии, корректности работы регуляторов мощности и температуры, а также правильности подключения заземления.

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов.
