Демонтаж
Первым этапом ремонта является демонтаж прибора с места установки. Перед снятием аппарата обязательно надо обесточить сеть освещения. Выключатель в большинстве случаев находится в распределительном щите. Найти нужный можно по схеме, наклеенной внутри щита или по подписям.
Опасно! Отключив автоматический выключатель в распредщите, надо тестером или индикаторной отверткой проверить отсутствие напряжения на месте работы. Доверять схемам или надписям на автоматах нельзя! Они могут быть ошибочными.
Распределительный щит и схема подключения потребителей.
Далее надо снять клавиши и получить доступ к клеммам и винтам разжимных лепестков.

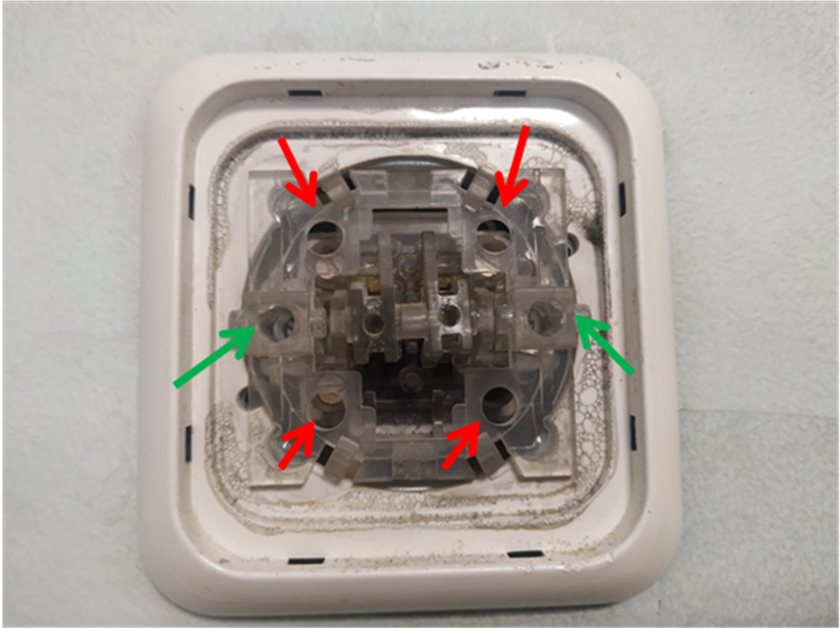

Коммутационный аппарат со снятыми клавишами. Красные стрелки – клеммы, зеленые стрелки – винты разжимных лепестков.
Винты клемм надо ослабить, винты лепестков максимально ослабить. После этого коммутационный элемент надо аккуратно вытащить, чтобы не повредить его и провода, к которым он подключен. Если алюминиевый провод отломится, проблем будет немало.
Некоторые аппараты крепятся к стене винтами. Их надо отвинтить.
Винты крепления к стене
Важно! Перед демонтажом выключателя надо убедиться, что неисправность именно в этом узле. Надо исключить неисправность осветительного устройства (заменой ламп и т.д.), плохой контакт в клеммах из-за ослабления болтовых соединений (сделать протяжку), отгорание или обламывания внешних проводов (особенно касается алюминиевой проводки)
Видео-пример поможет с разборкой выключателей.
Порядок ремонта диммера
Теперь приведу пример, как заменить симистор своими руками, применяя дрель, паяльник, и обычную зубочистку.
Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Но радиатор сейчас приклёпывают. Заклёпка гораздо технологичнее и дешевле в массовом производстве.
Поэтому берём в руки дрель со сверлом диаметром 3,5…5,5 мм.
1 Высверливаем заклепку радиатора
Стрелкой показано направление сверла.
2 Снимаем радиатор с симистора
Радиатор снят, теперь надо аккуратно выпаять плохой симистор, минимально повредив плату. Рекомендуемая мощность паяльника – 25 или 40 Вт.
3 Выпаиваем симистор из платы. Обозначены выводы симистора – Т1, Т2, Gate.
Плюс к паяльнику, нужен опыт и сноровка.
Далее – подготавливаем место для нового симистора, используем для этого деревянную зубочистку:
4 Подготавливаем отверстия для нового симистора
5 Плата подготовлена
6 Место под новый симистор
Площадки слиплись, но это пока не важно. А вот и друзья-симисторы, рядом динистор DB3:
А вот и друзья-симисторы, рядом динистор DB3:
7 Новые симисторы и динистор DB3
Симисторы (BT139, BT138, BT137) на фото все на напряжение 800 Вольт, максимальный рабочий ток соответственно 16, 12, и 8 Ампер.
Теперь в эти сквозные отверстия вставляем новую деталь:
8 Симистор запаян
9 Обрезаем ноги (выводы))
Перемычка неудачная, надо было использовать проводок потоньше…
Внимательно проверяем пайку, чтобы не было замыкания между контактными площадками.
Дальше – монтируем радиатор. В домашних условиях дешевле и технологичнее использовать Винт, шайбу и гайку М3.
10 Осталось прикрутить радиатор
Теперь остаётся проверить работу в реальной схеме включения. Напоминаю, диммер включается точно так же, как обычный выключатель:
Включение лампочки через регулятор яркости.
Для схемы проверки использую лампочку любой мощности в патроне, провод со штепселем, и клеммник Ваго 222.
Разборка и чистка контактов
Снимаем клавиши
Если вы обнаружили, что выключатель света все-таки работает, но нестабильно, то, зачастую, причина поломки заключается в обгоревших в нем контактах. В данном случае следует руководствоваться такой последовательностью действий:
- После выключения электропитания на участке поломки, следует еще пару раз внимательно проверить выключатель на наличие/отсутствие подачи тока с помощью мультиметра или индикаторной отвертки.
- Убедившись в том, что механизм обесточен, следует аккуратно разобрать выключатель. Для этого сначала с помощью отвертки или другого инструмента нужно поддеть кнопки механизма и снять их.
- Снять пластиковый ободок корпуса выключателя и убрать его.
- Проверить клеммы демонтируемого устройства на наличие тока с помощью индикаторной отвертки.
- В случае разборки двухклавишного выключателя, нужно с помощью маркера обозначить провод, который является совместным для двух видов включения.
- Далее с помощью обычной отвертки нужно ослабить затяжки 2-х болтиков, которые находятся по краям корпуса механизма, а затем вынуть их из пластикового подрозетника.
- После этого оголенные провода, подводящие ток к устройству, зачищаются с помощью подготовленной ранее мелкозернистой шкурки и обматываются с помощью изоляционной ленты.
- На этом процесс починки завершен.
Полная разборка
Стоит отметить, что если вы плохо разбираетесь в ремонтном деле, или, если вы вообще впервые в жизни решились на починку выключателя света, располагайте детали устройства во время демонтажа в порядке их разборки. Или, как вариант, сфотографируйте поэтапную разборку устройства, чтобы после решения проблемы, вы смогли спокойно и без всяких раздумий собрать его так, как нужно.
Общий ход работ по ремонту
Проверка отсутствия напряжения
Важно!
Особых усилий прилагать к разборке корпуса не нужно, так как обычно крышка замкнутого выключателя снимается легко
Снятие корпуса выключателя
Демонтаж крышки выключателя
Если замкнуло выключатель с двумя кнопками, то помечают фломастером провод, который подводит электричество и является общим для обоих режимов включения.
Расположение винтов выключателя
Удаление винтов крепеления
Практически каждый владелец квартиры сталкивается с такой проблемой, как неисправность выключателя света. Если возникла такая ситуация, не нужно сразу вызывать на дом специалиста. Чаще всего эту проблему можно исправить самостоятельно. Неисправность выключателя света чаще всего заключается в плохом контакте между пластинами смыкания электрических проводов. Чтобы починить его, нужно лишь почистить контакты и проверить прочность закрепления проводов в разъемах выключателя.
Весь процесс состоит из трех этапов:подготовительные работы;
разборка и зачистка контактов;
сборка и установка выключателя света на прежнее место.
Подготовительный процесс
На начальном этапе ремонта выключателя нужно полностью обесточить этот участок электросети и подготовить необходимые приборы и инструменты. Для зачистки разборки и зачистки контактов потребуется наличие отвертки, индикатора электричества и обычная шкурка или напильник.
Важно, чтобы в сети не было электричества. Для этого и нужен индикатор. Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки
Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки.
Разборка выключателя и зачистка контактов
Сначала нужно убедиться в том, что электричество действительно не подается к выключателю света. Затем, поддев кнопку прибора отверткой, извлекаем ее из устройства. Пластмассовую оболочку также можно снять с помощью приложения небольшого усилия.
Следующим этапом будет удаление выключателя с места крепления. Чтобы извлечь его из пластиковой оболочки в стене, нужно ослабить два шурупа. Немного выкрутив их, вытаскиваем прибор из стены. Для отсоединения выключатель света от проводов ослабляем крепления и вытаскиваем их из зажимов.
Увидев почерневшие и покрытые налетом контакты, производим их зачистку напильником или специальной шкуркой. Процесс очистки нужно продолжать пока налет и гарь полностью не удалятся.
Сборка и установка выключателя
После проведения всех действий по очистке контактов от налета можно приступать к сборке прибора. Для этого нужно подсоединить все провода на прежнее место и затянуть зажимы
Важно создать отличный контакт для предотвращения плохого взаимодействия. Собрав всю конструкцию, вставляем выключатель в пластиковый футляр. После придания уровня и ровности затягиваем оба крепящих шурупа
Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы
После придания уровня и ровности затягиваем оба крепящих шурупа. Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы.
На конечном этапе вставляем кнопку включения и запускаем центральный прибор контроля электроэнергии. Теперь проводим проверку работоспособности выключателя. Для этого несколько раз включаем свет в комнате. Если все работает стабильно, то вызов электрика не потребуется.
Если выключатель перестал работать, тогда вам следует разобраться с основной причиной его поломки. На сегодняшний день причин может быть много. Вам необязательно необходимо вызывать мастера. Провести ремонт выключателя света вы сможете и самостоятельно. Причины поломки обычно незначительные и поэтому справиться с ними может практически каждый.
Иногда для того чтобы восстановить работу устройства вам потребуется провести чистку контактов выключателя. В этой статье мы поместили подробную информацию, как починить выключатель света. Причины поломки выключателя могут быть разнообразными, и в этой статье мы их рассмотрим.
Этапы демонтажа выключателя
Проверка работоспособности электропроводки
Алгоритм демонтажа для всех видов выключателей одинаковый. Чтобы в процессе не возникло трудностей, нужно следить за технологией и действовать последовательно.
Подготовка
Для начала нужно убедиться, что причина мерцания света или его отсутствия в выключателе. Для этого проверяют освещение в соседних комнатах. Если свет отсутствует во всей квартире или доме, возможно, был превышена допустимая нагрузка на электрическую сеть. Это происходит из-за одновременного включения приборов: утюга, чайника, микроволновой печи, холодильника, водонагревательного бака. В таком случае нужно проверить вводный автомат.
Если свет отсутствует лишь в одной комнате, перечень возможных причин сужается. Первым делом нужно убедиться в целостности лампочки и работоспособности патрона. Если осветительный прибор исправен, остается демонтировать выключатель и внимательно изучить.
Предварительно нужно определить тип переключателя. Устройства делятся на следующие разновидности:
- одноклавишный, двойной и трехклавишный;
- проходной;
- диммер;
- импульсный;
- сенсорный.
Наиболее распространенные выключатели в России – клавишные.
Отключение напряжения в сети
Перед началом работ нужно обесточить электросеть
Прежде чем вытащить выключатель из стены, нужно отключить электричество. В каждом жилом и офисном помещении электрические провода разветвляются на несколько линий: выводы к электрической плите и другим мощным бытовым устройствам, а также розеткам и выключателям. На распределительном щитке питание освещения отключается автоматом, однако на выходе обязательно проверяется наличие напряжения.
Снятие клавиш с выключателя
Снятие клавиш с помощью отвертки
Чтобы снять клавиши, потребуется плоская или крестообразная отвертка, а также портативный источник света и индикатор напряжения
С помощью плоской отвертки осторожно снимаются клавиши. Для этого острие вставляется между одной из клавиш и рамой
В этом случае отвертка служит рычагом давления. Приложив немного усилий, клавиша поддевается и с помощью пальцев извлекается из пазов. Вторая и третья клавиша (при наличии) снимается легче.
С помощью индикатора проверяется наличие напряжения на выходе, для этого отвертку прикладывают к каждому из контактов. Если переключатель расположен в затемненном месте, во избежание поломки и для удобства работы используют альтернативные источники света.
После съема клавиш приступают к проверке целостности контактов, а также наличия на них напряжения. На основании полученных данных можно убедиться в работоспособности устройства или его отсутствии.
Снятие рамы
Рама снимается, как и клавиши, отверткой
Когда была проверена работоспособность устройства и появилась необходимость его полностью демонтировать, снимают не только клавиши, но и фиксирующую раму, которая удерживает декоративное обрамление.
Рабочий инвентарь потребуется все тот же, что и в предыдущем случае. Если выключатель прикреплен к стене с помощью крестообразных винтов, используется крестообразная отвертка.
Фиксирующая рама расположена сразу под клавишами, демонтируют ее при помощи отвертки. Удерживается она благодаря защелкам, установленным на корпусе. Поддеваются зубцы и пальцами натягиваются на себя. Также вместе с ним одновременно удерживается обрамление, в противном случае оно упадет вниз.
Как самостоятельно отремонтировать выключатель света?
Вы здесь: Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.
Технология ремонта
Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки
- Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
- Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
- Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
- Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
- Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
- Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
- Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
- Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
- Осуществите подключение проводов, а также установку корпуса в подрозетник.
- Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.
инструкция по сборке корпуса
Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.
Практические советы
- Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
- Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
- Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами.
Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
- Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.
Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками.
Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!
Также читают:
инструкция по сборке корпуса
Схема подключения проходного одноклавишного выключателя
Схема подключения двойной розетки
Демонтаж выключателя с диммером
Популярность набирают коммутационные аппараты, совмещенные с регуляторами яркости – диммерами. Они имеют поворотную или поворотно-нажимную конструкцию. Первые выключают свет в положении минимальной яркости – для этого надо довернуть круглую клавишу в ту же сторону. Поворотно-нажимные отключают освещение в любом положении посредством нажатия поворотной рукоятки.
Снятие крышки диммера.
Для демонтажа достаточно снять эту рукоятку. Под ней обнаружится саморез. Если его вывернуть, то можно снять декоративную панель и получить доступ к крепежу.
Конструкция диммера.
Дальнейший демонтаж подобен обычному выключателю.
Вариант конструкции диммера – с гайкой.
Бывают и другие варианты конструктива. Их разбирают по-другому.
Ремонт такого выключателя достаточно сложен. Восстановление регулирования яркости выходит за рамки обзора. А контактная группа не всегда доступна. Но если до нее удалось добраться, попробовать починить такой выключатель света можно зачисткой контактов.
Контактная группа диммера.
Это же полностью касается и сенсорных приборов, только их устройство более сложное. Восстановление выключателей освещения вряд ли может принести серьезный экономический эффект. Но существуют ситуации, когда без него не обойтись. Да и увлекательное занятие, совмещенное с творческим развитием, также стоит немало.
Ремонт удлинителя
В хозяйстве часто применяется удлинитель для подключения электроприборов, расположенных на большой удалённости от розеток. Их выпускают в виде сетевых фильтров, оборудованных включателем для нескольких розеток.
Демонтаж
Чтобы найти поломку, потребуется отключить удлинитель от сети и разобрать его. Определяют локализацию проблемы: колодка с розеткой, кабель или вилка. Если невозможно определить дефект сразу при осмотре, удлинитель необходимо разобрать. Все операции выполняются по следующему алгоритму:
- В нескольких местах прикручены винты, которые держат верхнюю крышку на плоском основании с проводом и сердцевинами розеток.
- Необходимо отвёрткой выкрутить все болты.
- Определить винты в отдельную ёмкость, чтобы не потерять в ходе ремонта.
- Открутить медные пластины, которые соприкасаются с проводами.
Замена и починка деталей
В зависимости от проблемы может быть несколько способов ремонта удлинителя:
- Если разорван провод, ищут место плохого контакта. Для этого подключается удлинитель к сети, в него вставляется настольная лампа или другой прибор, который будет сигнализировать о наличии в цепи тока звуком или светом. Провод необходимо выгибать в разных направлениях каждые 5 см и смотреть, на каком этапе загорится или заиграет подключённый прибор. Это место необходимо аккуратно вырезать, оголить провода, спаять или скрутить их попарно, обмотать изолентой отдельно друг от друга.
- Если проблема в вилке, то чаще всего требуется замена на новую, поскольку разрезать её и искать проблему — это более затратное мероприятие, чем его замена.
- Если проблема внутри корпуса с самими розетками удлинителя, сначала проверяют каждую из них на предмет контакта проводов с медной пластинкой. Если он плохой или отсутствует, необходимо надфилем затереть все контакты. Чаще всего эта операция исправляет проблему. Плотное прилегание пластин к вилке обязательно, поэтому нужно их подогнуть в нужном направлении.
Использовать сетевой фильтр, в котором постоянно греется сигнальная лампочка-выключатель, небезопасно. Лучше отказаться от такого прибора или выполнить экстренный ремонт.
Сборка после починки
Для обратной сборки необходимо выполнить такие действия:
- Проверить расположение всех деталей внутри корпуса сетевого фильтра. Протестировать контакты на каждой розетке и со шнуром.
- Установить верхнюю крышку обратно.
- Прикрутить все винты, затягивая не очень сильно, чтобы не сорвать резьбу в пластиковом корпусе или не раскрошить его.
- Проверить работоспособность.
Выключатели старых типов
Кое-где еще можно встретить аппараты старых типов. Кроме дизайна, они отличаются от современных способом крепления (с помощью только разжимных лепестков) и более ремонтопригодной конструкцией клемм.
Прибор старого образца.
Прибор старого образца – тыльная сторона.
В случае выхода такого прибора из строя в его ремонте особого смысла нет. Но иногда подобный коммутационный элемент может служить уникальным элементом интерьера. Поэтому можно попробовать его восстановить, творчески используя приведенные инструкции. Для этого надо снять клавиши или декоративную панель, разжать лепестки, ослабить клеммы и вытащить выключатель. Ремонту путем зачистки подлежит только контактная группа и, в некоторых случаях, клеммы. Донора найти будет сложно. То же самое относится к еще более старым приборам – поворотным выключателям или в виде кнопки.
Как снять выключатель или розетку перед поклейкой стен обоями
Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.
Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.
Шаг первый – подготовка
Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.
Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:
- Снимают старые обои,
- Подготавливают стену (при необходимости),
- Готовят клей и нарезают новые обои,
- Выключают свет на счётчике,
- Снимают розетки,
- Клеят обои.
Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.
Из инструмента вам понадобится плоская и крестообразная отвертка.
Шаг второй – снятие выключателя
Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов. Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик
Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше
Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.
Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.
Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.
Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!
Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.
