Шаг 1 – Проверяем лампочки
Проверка светодиодов тестером
Одной из причин неисправности светодиодной лампы считается выход из строя излучателя. Как правило данный элемент перегорает, что становится заметным в связи с появлением черного нагара. Но, не все светодиоды являются неисправными, поэтому необходимо произвести проверку каждого из них. В разных моделях ламп количество установленных светодиодов отличается и может доходить до нескольких десятков штук.
Поиск неисправного диода осуществляется с помощью тестера. В процессе проверки сравнивается уровень сопротивления перехода светодиодов во время прямого включения. В другом случае проверку можно выполнить подручными средствами. Нужно воспользоваться резистором, сопротивлением от 150 до 1000 Ом, соединенным последовательно с обычной батарейкой с напряжением от 1,5 до 9 вольт. Выводы с минимальным напряжением подносят к каждому диоду поочередно в прямом подключении. Если светодиод неисправен, он не будет излучать свет. В этом случае не требуется выпаивать светодиоды с общей платы.
Как отремонтировать светодиодную лампу своими руками
Каталог товаров
- New Новинки
- % Скидки
- Главная
- |
- Обзоры и советы
- |
- Справочные материалы по электрике
Приветствую, уважаемые читатели. Сегодня мы обсудим процесс самостоятельного ремонта светодиодной лампы. Не секрет, что светодиодное освещение все более интегрируется в нашу повседневную жизнь. На фотографии представлена светодиодная лампа с цоколем Е27, обладающая мощностью 7 ватт при напряжении 220 вольт
Другой важной характеристикой является температура свечения. В данной лампе она составляет 3000 Кельвин, а световой поток приблизительно 560 люмен
Если перейти к другой теме, можно рассмотреть «как разобрать светодиодную лампу».
Прошло вот уже три года с момента ее покупки. Служила она на улице. Именно поэтому и сломалась. Причем умерла лампа в зимний период — от того, что внутри нее появился конденсат. Дело в том, что у этой лампы как таковой гидроизоляции не предусмотрено — и как следствие возникли все вытекающие последствия.
Сегодня мы попробуем отремонтировать нашу бедолагу и посмотрим насколько это реально, а также постараемся разглядеть, что у нашей лампы внутри.
Для разборки светодиодной лампы потребуется паяльник и небольшая отвертка. Начнем! Первым делом мы снимем стекляшку — просто берем и оттягиваем защитный колпачок. Колпачок матового цвета — он рассеивает и смягчает характерный жесткий свет от всех работающих светодиодов. Внутри уже дислоцируется матрица с несколькими светодиодами.

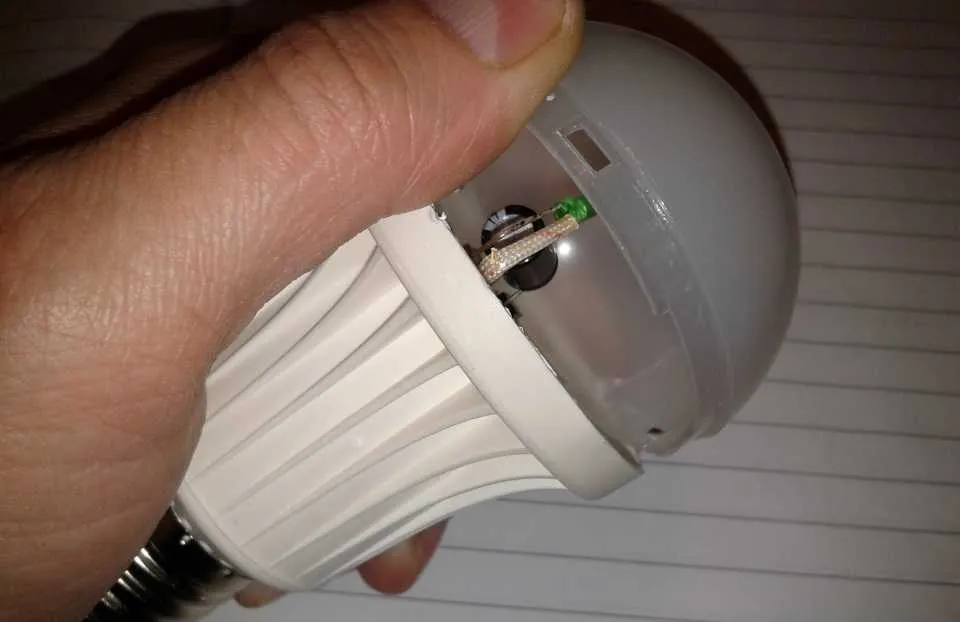

Далее — чтобы раскрыть корпус лампочки нам потребуется отвертка. Работа элементарна — аккуратно отверткой продеваем радиатор.
После этого аккуратно извлекаем его из корпуса лампы. Как видно теперь наша светодиодная матрица фиксирована при помощи проводка. Минус — белый, плюс — серый. Всё это дело нужно отпаять.
Аккуратно берем и отпаиваем. Теперь у нас в руках светодиодная матрица на радиаторе. Внизу у нас в корпусе дислоцирован импульсный блок питания — именно он отвечает за преобразование 220 вольт в пригодное для питания светодиодов напряжение. Для начала попробуем проверить светодиоды — насколько они у нас функционируют и функционируют ли вообще.
Далее — после того как мы извлекли матрицу со всеми светодиодами нужно взять аккумулятор от испорченного ноутбука и припаять к нему проводки. Идем дальше. С помощью нехитрых действий мы должны прозвонить абсолютно каждый светодиод. Сделать это просто. Мы точно узнаем есть ли какие-то проблемы у каждого конкретного светодиода. Именно таким образом у нас получится обнаружить дефектный светодиод — помечаем его при помощи маркера.
Теперь нужно выпаять сломанный диод и закоротить дефектное место при помощи проволоки. Продлить срок службы лампы таким способом можно даже в домашних условиях.
Итак, проблемный светодиод заблокирован перемычкой. Кроме этого у нас извлечен драйвер импульсного блока питания. Кнему нужно аккуратно подпаять провод — чтобы произвести включение и, таким образом, продемонстрировать работу всей системы. Включаем вилку в розетку и смотрим. Наша лампа сверкает? Значит всё правильно. Отключаем ее от сети и собираем всё в обратной последовательности на свои места. С этим проблем возникнуть не должно. Таким образом лампочка послужит еще долгое время.
Системы дешевых китайских лампочек всегда требуют доработок. Вот почему лучше изначально приобретать светодиодные лампочки высокого качества…
Где брать запчасти для ремонта
Если нужен оперативный ремонт, то лучше всего, конечно, сбегать в магазин через дорогу.
Но если вы занимаетесь ремонтом на постоянной основе, то лучше поискать там, где дешевле. Рекомендую это делать на известном сайте АлиЭкспресс.
На этом заканчиваю. Призываю соратников делиться опытом и задавать вопросы!
Технологии изготовления светотехнической продукции не так давно открыли для потребителей новый вид приборов на основе диодных элементов. На рынке они известны как Led-светильники. Активное распространение данных устройств потеснило и люминесцентные, и галогеновые аналоги, не говоря уже о традиционных И этому есть объяснение, поскольку лампы светодиодные изначально позиционировались как приборы, обладающие высоким рабочим ресурсом и непревзойденным качеством освещения. Это действительно так, но и Led-приборы не застрахованы от поломок, устранить которые порой не так просто.
Сгоревший светодиод
Замена светодиодов
Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.
Демонтаж SMD конденсатора при помощи двойного паяльника
Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.
Демонтаж светодиода феном
Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.
Как заменить в лампе светодиоды, если нет фена или паяльной станции
Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?
Демонтаж SMD светодиода с помощью обычного паяльника
Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.
Ремонт драйвера
Слабым местом драйверов являются токоограничивающие резисторы. Их проверяют в первую очередь. Заменить сгоревшие элементы можно такими же или ближайшими по величине сопротивления.
Проверка полупроводниковых диодов выпрямителя и конденсатора производится мультиметром в режиме проверки сопротивления. Однако есть более быстрый способ проверить исправность этого участка схемы. Для этого измеряется напряжение на конденсаторе фильтра. Ожидаемая величина подсчитывается путем умножения паспортного напряжения на одном диоде на их количество. Если измеренное напряжение не соответствует требуемому или равно нулю, поиск продолжается: проверяется конденсатор и диоды. Если напряжение в норме – ищите обрыв между светодиодами и драйвером.
Проверку диодов мультиметром можно провести, не выпаивая их из платы. Короткое замыкание в диоде или его обрыв будут видны. При замыкании прибор в обоих направлениях покажет ноль, при обрыве сопротивление в прямом направлении будет не соответствовать сопротивлению открытого p-n-перехода. Его вы узнаете на исправных элементах. Короткое замыкание в диодах дополнительно приводит к выходу из строя ограничительного резистора.
Виды драйверов светодиодных ламп
Ремонт трансформаторного драйвера немногим сложнее обычного. А вот с инверторным придется повозиться. Деталей в нем больше, а главное – в его состав всегда входит микросхема. Для того, чтобы сделать заключение о ее неисправности, понадобится либо изучит в деталях принцип работы драйвера, либо убедиться в исправности всех окружающих ее деталей.
Оцените качество статьи
Нам важно ваше мнение:.
Виды поломок и их причины
Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:
- полное отсутствие свечения;
- периодическое отсутствие освещения;
- кратковременное мерцание;
- отключение света в произвольные моменты;
- повреждение лампочки или светодиода.
Причин появления поломок еще больше. Чаще всего из них встречаются следующие:
- Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
- Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
- Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.
Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:
- технические нарушения при подключении к сети питания;
- короткое замыкание;
- неверная установка оборудования;
- ошибки при построении элементов в схеме подключения;
- изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».
В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.
Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака
Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения
Неисправности люстры с ПУ и их устранение
Итак, чаще всего светодиодная люстра с пультом просто не включается. Каковы могут быть причины?
- Не работает сам пульт. Надо проверить батарейки, они попросту могут разрядиться. Замена их на новые может сразу и решить данную проблему.
- Если первая причина исключается, а люстра все равно не горит, значит, необходимо разобраться с контроллером. Это так называется приемник, который принимает сигналы от пульта управления.
- Так как наша люстра – это светильник светодиодный, то соответственно сами источники света напрямую от сети с напряжением в 220 вольт работать не могут. В конструкцию люстры должен быть установлен дополнительный блок питания. Это трансформатор понижающего типа. Ремонт такой неисправности заключается в замене неисправного прибора на новый.
Необходимо отметить, что люстры комбинированного типа – это галогенки, как основной тип освещения, и светодиоды, используемые в качестве подсветки. Так вот всегда необходимо обращать на то, какие галогенные лампы надо устанавливать в осветительный прибор. Имеется в виду их мощность. Если по ошибки были установлены лампы большей мощности, то обязательно сгорит или понижающий трансформатор, или патроны под лампы. Кстати, ремонт патронов в таких люстрах является самым сложным.
Как поменять контроллер
Сразу же оговоримся, что поменять контроллер на новый – удовольствие не из дешевых. Стоит такой прибор в половину самого светодиодного светильника, так что стоит разобраться сначала в неисправностях, а уже после этого решать вопрос покупки и установки.
Если контроллер полностью не работает, то вся люстра гореть не будет. Если горит часть источников света, то необходимо разбираться с группами лампочек по отдельности. Кстати, иногда встречаются ситуации, когда вопрос ремонта решается заменой дистанционного пульта управления.
Итак, рассмотрим ситуацию с невозможностью включить часть люстры. Как исправить ситуацию, какой ремонт для этого понадобится?
- для этого сначала из схемы отключается контроллер;
- затем каждую световую группу необходимо по отдельности (по очереди) подключить к напряжению 220 вольт;
- если одна из них не горит, значит, придется разбираться с блоком ее питания;
- если, наоборот, все группы горят нормально, значит, все дело в контроллере.
В первом случае думать много не надо, просто на место блока питания устанавливается блок от соседней группы. Если в этом случае лампочки загорелись, придется покупать новый прибор и проводить его установку в схему светильника.
Во втором случае придется менять сам контроллер. Если возможности приобрести у вас его нет, то можно исключить прибор из схемы подключения и перевести выключение и отключение светодиодной люстры от обычного выключателя. Сделать это несложно, потому что сам контроллер в электрической цепи люстры подключается двумя проводами: фазой и нулем. От него нулевой контур поступает на нулевые контакты блоков питания, фазный на фазные.
Замена же контроллера производится также просто. Отсоединяются четыре контакта: два входных, два выходных. Демонтируется прибор, устанавливается новый, производится подключение по старой схеме через четыре контакта. Кстати, на самом приборе (на корпусе) обычно указывается схема подключения, в которой достаточно просто разобраться.
Провести ремонт самого контроллера, в принципе, можно. Но необходимо сначала проверить его на исправность, для чего используется мультиметр, установленный на проверку напряжения. Выставляется режим 220 В, производится тестирование. Если измерительный аппарат показал, что через схему контроллера проходит 220 вольт, то прибор исправен, если нет, то в нем есть какой-то дефект. Как показывает практика, чаще всего все неисправности в плате, другие элементы нормальные. Если вы в этом деле неспециалист, то проводить ремонт своими руками не пытайтесь. Потому что найти дефект очень сложно, иногда даже опытные мастера, не находя его, просто меняют плато.
Иногда причина неисправности – это конденсаторы, которые также можно проверить с помощью мультиметра. Обычно их емкость не меньше одного микрофарада. Если показания измерителя меньше данной величины, то такой конденсатор стоит поменять.
Основные части светодиодной лампы
Диффузор, рассеиватель
Он снижает неравномерность светового потока и обеспечивает освещение под определенным углом (у бытовых светильников он должен быть больше).
Плата со светодиодами
Количество светодиодов очень важно для теплообмена; следовательно, он должен соответствовать конструкции лампы. Между печатной платой и радиатором имеется термопаста для увеличения теплопередачи
Радиатор
Качественный радиатор предназначен для отвода тепла от компонентов колбы. Он используется для предотвращения перегрева светодиодов. Ребра радиатора повышают эффективность отвода и отвода тепла.
Крышка лампы
Он вкручивается в патрон лампы и обеспечивает надежный контакт. Колпачки в основном изготавливаются из медно-цинкового сплава с никелевым покрытием. Для защиты от пробоя электрического тока у большинства светодиодных ламп цоколи имеют полимерную основу.
Драйвер
Это электронная схема, предназначенная для преобразования переменного тока в постоянный ток требуемой величины. Избыточный ток приводит к перегоранию светодиодной лампы. Качественный драйвер обеспечивает работу лампочки при скачках напряжения и работу светодиода без пульсаций. Схем драйверов светодиодов существует множество.
Существуют простые драйверы, в которых напряжение ограничивается резистором или конденсатором, а также более продвинутые драйверы, использующие микрочипы. Этот тип драйверов не только ограничивает напряжение, но также обеспечивает оптимальное энергопотребление и выполняет функции защиты. Драйверы с микрочипами более современные и эффективные, но более сложные в производстве и, следовательно, более дорогие.
Внутренности и принцип работы люстры с ПДУ
Прежде чем начать ремонт неисправной люстры ознакомьтесь с ее конструкцией, включающей в себя три группы электроники:
- Светодиодный светильник (подсветка);
- Галогенный светильник (главное и дополнительное освещение, иногда тоже светодиодное);
- Реле с приемником сигнала, подаваемого пультом.
В светодиодном светильнике содержатся десятки маленьких диодных разноцветных лампочек, которые служат для переключения режимов подсветки. Они получают электроэнергию из конденсатора, входящего в состав светодиодной конструкции. Он также понижает уровень напряжения до значения, необходимого для работы диодам. Лампочки включаются в цепь последовательно, оттого при поломке одной из них тут же гаснут остальные. Поиск перегоревшего диода затруднителен, легче заменить все.
Галогенный блок питается от нескольких трансформаторов, которые изменяют подаваемое напряжение импульсно. Если галогенки перестали гореть, то причины может быть две: неисправность лампочек или поломка в одном, либо нескольких трансформаторах.
Реле, принимаемое и обрабатываемое радиосигнал, включает в себя несколько электромагнитных реле, коммутирующих ток определенных значений мощности. Оно питается от гасящего конденсатора. Получаемые излишки электроэнергии уходят в конденсатор, играющий роль балласта. Чем больше часов прогорела люстра, тем выше риск того, что реле открепится от платы. Место их соединения является самым слабым в конструкции.
Для каждой люстры нужен пульт, в котором обычно всего 4 кнопки. Электронная схема его немудрена и очень надежна. Поэтому, если люстра не включается с пульта, но исправно работает, если подавать команды с помощью выключателя, просто замените батарейки.
Предварительная проверка
Перед тем, как починить led устройство, необходимо провести измерения линейного и фазного напряжения в электроцепи. При отсутствии параметра, потребуется устранить данные неисправности. Когда напряжение прозванивается спецприборами, то вероятнее всего она просто перегорела.
Необходимо учесть, что потеря напряжения может случиться не только в конкретном электроприборе, но и в подходящей к нему скрытой проводке.
Вывинчиваем цоколь из патрона. И определяем методику разборки, так как вся конструкция изначально может предполагать неразборный механизм. Можно заранее сфотографировать лампу в процессе разборки, чтобы впоследствии было проще восстановить ее конструкцию.
Основными элементами данного электроприбора являются:
- жесткий корпус;
- резьбовой цоколь;
- световой куполообразный рассеиватель, обеспечивающий матовое свечение;
- плата со встроенными кристаллами;
- драйвера электропитания.
В более дешевых вариантах зачастую выходят из строя безтрансформаторные выпрямители. Их наличие снижает срок службы осветителей. Основной задачей мастера является мониторинг каждого узла на работоспособность. В более сложных случаях могут повредиться одновременно несколько узлов.
Для работы понадобятся приборы:
- комбинированная отвертка с плоским и фигурным концом;
- мультиметр, с помощью которого контролируем подачу напряжения, силу тока или имеющееся сопротивление;
- паяльник для пайки отдельных элементов к печатной плате;
- строительный нож или скальпель с тонким лезвием.
ВИДЕО: Как быстро починить светодиодную лампочку
Светодиодные лампы не выключаются полностью
Если светодиод долго отключается и продолжает быть тусклым после выключения света, то это могут быть следующие причины:
Причина 1: проблемы в проводке
Это наиболее вероятно, так как неправильное соединение проводов вызывает это явление.
Светодиодные лампы используют только источник низкого напряжения, поэтому, когда переключатель выключен и будет тусклый свет, то надо вызвать электрика, который исправит проблемы с проводкой.
Причина 2: утечка энергии
Это происходит, если светодиодная лампа в цепи работает с меньшей мощностью, чем ток, протекающий в цепи, или если цепь не может правильно скорректировать ток.
Классические лампы накаливания не загораются, если через них проходит небольшое количество электричества, но светодиодные лампы используют только источники низкого напряжения, поэтому они могут тускло светиться перед тем, как полностью выключиться
Чтобы решить эту проблему, надо установить в схему светодиодный диммер или обновить проводку.
Причина 3: фосфор
Теоретически светодиодным устройствам не нужен фосфорный порошок, чтобы излучать свет, как люминесцентные лампы. Лампы загораются благодаря светодиодам, прикрепленным к плате.
Тем не менее, современные светодиодные чипы сегодня по-прежнему покрыты сине-белым флуоресцентным порошком для создания более реалистичного цвета света, более близкого к естественному, и этот порошок действует как экранирование и защита чипа.
Новые типы ламп, такие как профилированные светодиодные алюминиевые стержни, не являются исключением, все светодиодные чипы SMD имеют флуоресцентное порошковое покрытие. И они широко применяются для различных целей освещения, таких как внутреннее, внешнее, общественное освещение.
Светодиодное освещение — относительно новая технология и для многих непроверенный и незнакомый продукт с запутанной отраслевой терминологией. LED, поэтому надо знать следующее:
Светодиодные лампы и традиционные лампы накаливания не являются равноценными продуктами. Светодиодный свет мощностью 10 Вт может генерировать такое же количество света (измеряется в «люменах»), что и лампа накаливания на 60 Вт.
Светодиодные лампы могут не совпадать друг с другом. Это — сложная и универсальная технология. Две светодиодные лампы, каждая из которых рассчитана на одинаковое количество люменов, могут излучать очень разные типы света, например, одна лампа создает более теплый свет, а другая — более резкое или яркое освещение.
Стоимость замены светодиода или драйвера будет значительно ниже, чем покупка новой лампы. При замене следует использовать только качественные комплектующие с хорошими техническими характеристиками. Это может обеспечить долгую и стабильную работу светодиодной лампы.
Замена светодиодов
Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.
Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.
Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.
Как заменить в лампе светодиоды, если нет фена или паяльной станции
Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?
Демонтаж SMD светодиода с помощью обычного паяльника
Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.
