Особенность светодиодных лент и виды БП
Для светодиодных лент характерно небольшое напряжение (24 или 12В). В связи с этим для их работы необходим блок питания. Создавая своими руками подсветку с помощью светодиодных лент необходимо помнить о том, что нужно правильно подобрать блок питания.
От того, насколько правильно была рассчитана мощность блока питания для конкретной светодиодной ленты, будет зависеть срок эксплуатации преобразователя. Чтобы уменьшить риск преждевременной поломки блока питания, подходящего для светодиодной ленты, нужно выбирать его по соответствующим параметрам:
Светодиодная лента на 12 В
- способ охлаждения. Он может быть активным (блок оснащен вентилятором) и пассивным (блок имеет верху корпуса решетку). Более выгодными считаются преобразователи с активной системой охлаждения;
- материал, из которого изготовлен корпус. Для БП корпус может быть выполнен из алюминия, металла или пластика. Более качественными считаются модели, сделанные из алюминия или металла.
Кроме этого нужно помнить о том, что дешевые китайские преобразователи проработают недолго. Их ремонт может уже понадобиться всего через пару месяцев работы. А вот продукция известных производителей прослужит все отведенный для нее срок эксплуатации.
Принцип работы драйвера в лампе на светодиодах

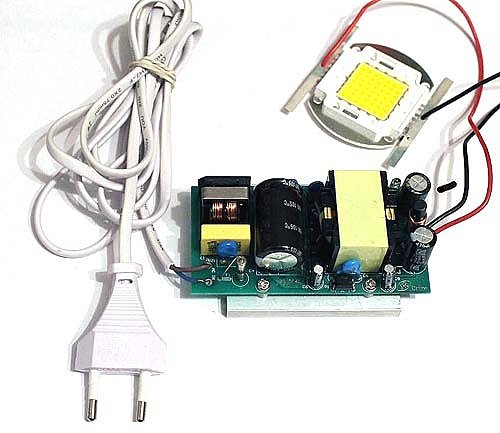

Драйвер считается ключевой деталью светодиодной лампы, он по сути выступает общим блоком питания, осуществляет процесс нейтрализации перепадов напряжения, а уже постоянный ток именно данный элемент перенаправляет непосредственно на диоды, которые уже и формируют излучение света.
Драйверы бывают конденсаторными или же электронными. Каждый вариант имеет свои определенные достоинства и недостатки. Электронные драйверы применяются на современных и высококачественных дампах брендовой продукции люксового сегмента, такие элементы ломаются редко. А вот конденсаторные, которые используются в бюджетных лампах, нередко требуют замены или же припоя соединений.
Схемы драйверов для светодиодов от сети 220в
Специализированные схемы драйверов четко определяют структуру соединения и работы. Базовый вариант предполагает, что переменное напряжение, которое попадает из сети, обязательно должно быть предварительно выпрямлено, для чего применяется светодиодный мост (есть во всех схемах). На схеме значением C1 и C2 обозначаются конденсаторы сглаживающего характера. При этом первый вариант представляет собой электролит, емкость которого составляет 22 мкФ, а напряжение 400В, второй конденсатор изготавливается из керамики и имеет такие параметры: 0,1мкФ, 25В. Микросхема провоцирует генерацию импульсов, которые осуществляют процесс закрытия и открытия транзистора силового формата Q1. В технической документации к светодиодной лампе непременно должна присутствовать такая схема (нарисована, с описанием всех ключевых узлов).
Замена деталей
Детали для замены можно найти в магазинах, продающих LED-оборудование. Выбирать надо по техническим параметрам, но также надо контролировать и установочные размеры. Может получиться так, что в продаже имеется драйвер, подходящий по техническим характеристикам, но не подходящий по установочным размерам и габаритам. В этом случае надо оценить возможность установки в имеющийся корпус и, при наличии такой возможности, просверлить дополнительные отверстия для крепления.
Также приобрести запасные части можно через интернет, в российских и зарубежных магазинах. Если поиск по ключевым словам не выдает нужного результата (особенно это касается светоизлучающих матриц), то на некоторых китайских торговых площадках есть функция поиска по фото. В некоторых случаях этот метод дает результат.
Еще в качестве доноров можно использовать однотипные светильники, вышедшие из строя. Из 2-3 неисправных прожекторов часто можно собрать один работоспособный.
Особенности ремонта led ламп
Ремонт
Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.
Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.
Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.
Замена блока питания
В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.
Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.
Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.
Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.
Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.
Замена светодиодов
Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.
Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.
В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.
Ремонт драйвера
Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.
Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.
Как найти причину поломки
Если при включении света лампочка не загорается, вы можете выкрутить её из патрона и заменить на другую. Если после замены появится свет, значит проблема скорее всего в самой лампочке. Однако, если при использовании известно исправной лампочки света по-прежнему нет, это указывает на возможные неисправности в проводке. Если вас интересует тема «ремонт драйвера светодиодных ламп», то это может быть связано с рассматриваемой ситуацией.
Для того чтобы определить причину, по которой лампа не работает, ее нужно разобрать. Прежде всего обращайте внимание на детали драйвера. Чтобы проверить работоспособность детали, ее нужно извлечь из платы. Резисторные номиналы будут указаны на самой плате, а параметр конденсаторов на корпусе. Составляющие не должны быть потемневшими, вздувшимися или обгоревшими. Осмотрите место пайки, оно должно быть качественным без присутствия трещины и отверстий в месте пайки. Конденсатор, вышедший из строя можно определить визуально, он вздутый либо лопнутый
Если драйвер в порядке, далее осматриваем плату где находятся светодиоды. Обычно сгоревшие светодиоды сразу бросаются в глаза, они либо прогорают, либо выгорают полностью. В системе диоды соединяются последовательно, и если один выходит из строя, то перестают работать все остальные. Если проблемы обнаружены, их необходимо устранить. Сгоревшая деталь заменяется на аналогичную, а если пайка вызывает у вас подозрение, то нужно перепаять эти места используя большое количество флюса
Осмотрите место пайки, оно должно быть качественным без присутствия трещины и отверстий в месте пайки. Конденсатор, вышедший из строя можно определить визуально, он вздутый либо лопнутый. Если драйвер в порядке, далее осматриваем плату где находятся светодиоды. Обычно сгоревшие светодиоды сразу бросаются в глаза, они либо прогорают, либо выгорают полностью. В системе диоды соединяются последовательно, и если один выходит из строя, то перестают работать все остальные. Если проблемы обнаружены, их необходимо устранить. Сгоревшая деталь заменяется на аналогичную, а если пайка вызывает у вас подозрение, то нужно перепаять эти места используя большое количество флюса.
Если же при визуальном осмотре всё выглядит нормально, то дальнейший ремонт будем проводить с использованием тестера. В первую очередь подвергаются проверке светодиоды, поскольку этот узел отказывает в большинстве случаев. Включите мультиметр в режим проверки диода, и прозвоните и каждый светодиод в двух направлениях. В одном направлении прибор может показать сопротивление, а в другом он может светиться. Если деталь неисправна, она подвергается замене.
Устройство светодиодного прожектора и типовые неисправности
Светодиодные прожекторы считаются такими устройствами, которые сочетают высокие показатели эффективности в работе и экономичности. Эти изделия имеют длительный по времени эксплуатационный ресурс, но иногда требуют квалифицированного ремонта. Чтобы качественно отремонтировать, рекомендуется обращаться в специализированные мастерские, где работают квалифицированные и опытные специалисты. Этот прожектор представляет собой яркий прибор для освещения, которые состоит из определенных деталей и элементов, одними из них являются:
- Специальные светодиоды, которые способны излучать свет.
- Специальные драйвера.
- Корпус.
- Эффективный рассеиватель, который в заметной степени увеличивает КПД устройства.
- Линзы.
Устройство светодиодного прожектора.
Частой поломкой, которая связана с представленным устройством — выход из строя драйвера. Осветительный прибор такими неисправностями быстро теряет яркость и с течением времени перегорает, потому как уменьшается качество передачи тепла в атмосферу. Эта проблема характерна для недорогих по стоимости изделий. Сгорание или же нечеткая работа драйвера является частой проблемой, которая часто встречается у производителей, экономящих на установке качественных радиаторов.
Срок службы отремонтированной лампы
sxemy-podnial.net
Предлагаю вашему вниманию схемы драйверов светодиодных светильников, которые мне пришлось недавно ремонтировать. Начну с простой (фото 1, справа) и схема на рисунке 1.
В схеме этого драйвера установлена микросхема CL1502. Микросхем с подобными функциями выпущено уже много, и не только в корпусе с 8 ножками. На эту микросхему в интернете есть много технических данных, к примеру в . Собран драйвер по «классической» схеме. Неисправность была в выгорании пары светодиодов. Первый раз просто закоротил их, так как находился вдали от «цивилизации». Тоже сделал и во второй раз. И когда сгорела третья пара, я понял, что жить этому светильнику осталось мало. Простым закорачиванием пар светодиодов, так просто не обойдёшься. Требовалось что-то по-кардинальные. Ранее я изучал схемотехнику и работу подобных микросхем, с целью укоротить светодиодную лампу, в корпусе трубчатой стеклянной люминисцентной 36 Ватт, с длины 120 сантиметров в 90, так как был в наличии такой светильник, установленный над рабочим столом. И всё удалось и работает. А здесь. Насколько я понял работу подобных светильников, с применением таких драйверов, то ничего плохого не должно происходить после закорачивания хотя бы всех светодиодов, кроме последней пары. Ведь всё в них решает датчик тока, в данной схеме это резисторы R3 и R4. Напряжение выделенное этими резисторами, попадая через выводы 7 и 8 микросхемы CL1502 к компаратору выключения силового ключа работают отлично. Но что-то всё же жжёт светодиоды. Но что? Моё предположение — их жжёт сам драйвер! Светодиоды применённые в этом светильнике, похожи на 2835SMDLED (0,5 Вт одного светодиода). И если это действительно они, то заявленная мощность светильника вполне оправдана. Но у меня, сильные подозрения, что в светильнике стоят 3528SMDLED, которые имеют параметры, чуть ли не на порядок ниже. Но понять мне это очень трудно, так как на SMD светодиодах нет обозначений. Что сделал я? Я убрал с платы резистор R4. При этом уменьшился ток через светодиоды и… светодиоды перестали сгорать. Что интересно, в строительном вагончике, в котором стояли три светильника одного типа, последовательно пришлось ремонтировать все три. И везде пришлось снять по одному резистору. И да, везде упал световой поток, хотя глазом это и трудно определить, но если сравнивать, то заметно.
В другом вагончике, было два светильника с внешними размерами 595х595 мм.. И они тоже «горели». В этих светильниках ячейки состояли из четырёх светодиодов в параллели и было таких 28 ячеек. Так как и там была подобная схема (поднять не удалось), то просто выпаял по одному резистору.
В итоге, можно сделать вывод, что ремонт можно выполнять, по подобной методике, то есть уменьшать ток через светодиоды, так как лучше, пусть светят темнее, чем совсем погаснут. Хотя конечно, правильнее поменять все светодиоды на 2835SMDLED, но это при их наличии.

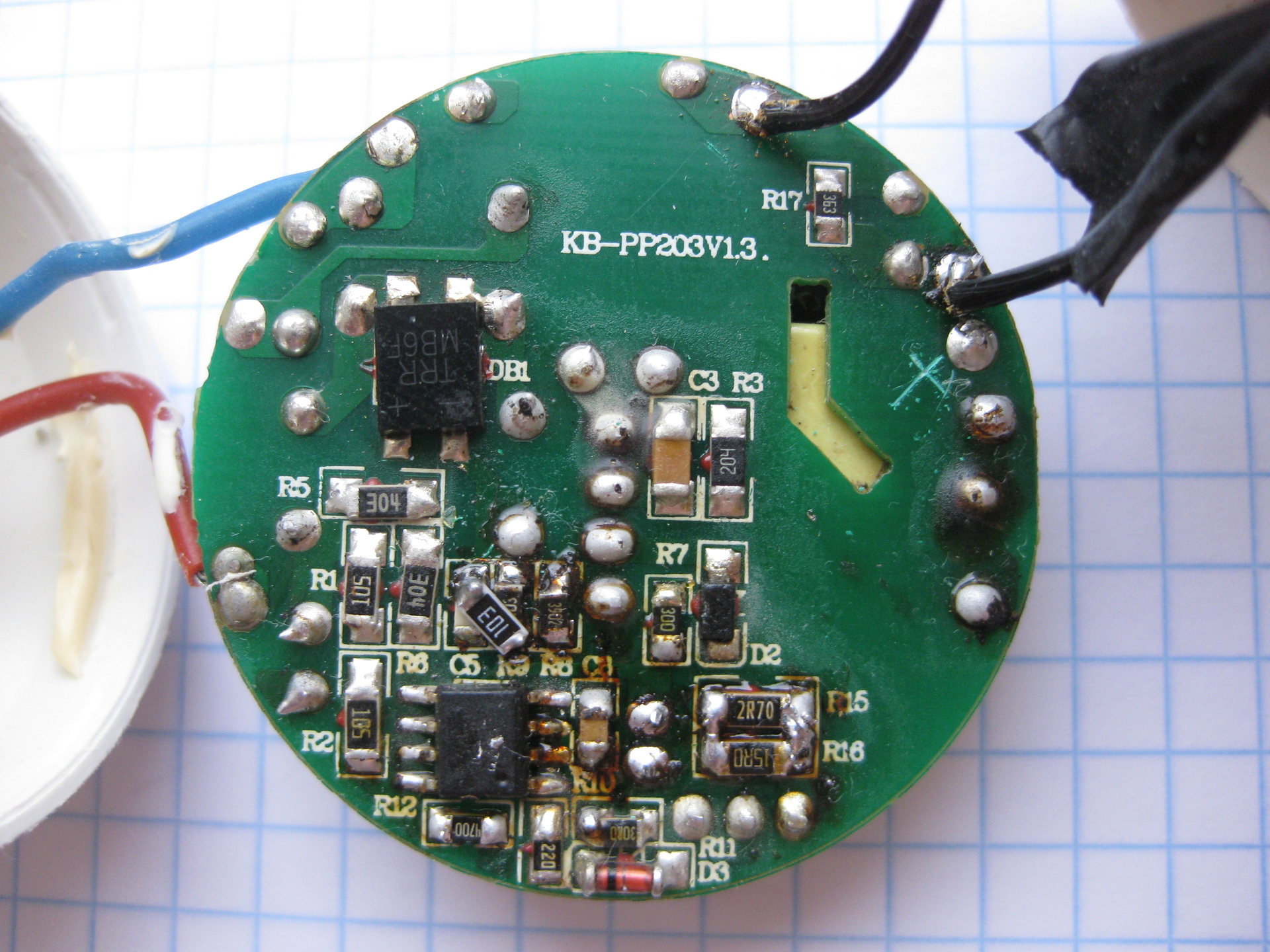

Схема второго драйвера, изображённого на рисунке 2, я «поднял» со светильника, который нашёл в металлоломе, с механическими поломками корпуса. На рисунке 3 схема четырёх плат светодиодов по 9 Вт каждая. Хотел снять светодиоды для запчастей. И даже, не сразу заметил невзрачную коробочку с драйвером. Схема оказалась почти «монстром».
Наличие двух микросхем, двух мощных полевых транзисторов, двух дросселей и двух электролитических конденсаторов 220 мк х 100 В включенных параллельно, указывало на то, что разработчики поработали на славу. Так же присутствует довольно хорошая схема фильтров (смотрите фото 2). Микросхема DX3360T — это, по всей видимости, стабилизатор напряжения, и возможно, с корректором мощности. Я в интернете нашёл только невзрачную картинку, без описания. А на микросхему B77CI не нашёл ни чего, и названия выводов на схеме ставил, по интуиции. В работе этот драйвер не видел. Но предполагаю хорошую работу. Но если, придётся уменьшать ток через светодиоды, то нужно или убрать с платы один-два резистора Rs4..Rs6, или менять на другие, расчётные.
И ещё. Совсем не понятно, как в подобных светильниках организован отвод тепла от светодиодов. Ведь они запаиваются на платки из фольгированного стеклотекстолита, шириной в 5 мм. и толщиной примерно в 1 мм.? Думаю, что почти ни как. Всё ширпотреб.
Шаг 1 – Проверяем лампочки
Виды и основные причины поломок
Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:
- Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
- Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
- Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
- Мигание — когда свет моргает каждую секунду.
- Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).
Когда перестала гореть часть лампочек, не стоит откладывать ремонт.
Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:
- Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
- Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
- Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
- Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.
При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца
Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца
Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.
Устройство светодиодной лампы
Приступая к ремонту чего-либо, для начала следует тщательно изучить устройство и принцип работы оборудования. Независимо от внешнего вида и используемых светодиодов каждая лампа, включая филаментную, сконструирована по одной электрической схеме. Снимите корпус изделия и внутри увидите драйвер — электронную плату, к которой крепятся различные радиотехнические компоненты.
Любая LED-лампа функционирует по одному принципу. Напряжение питания поступает на контакты электрического патрона и передается на вывод обычного цоколя лампочки (E27 или другого формата). Таких выводов может быть несколько штук. К ним паяются два провода, по которым напряжение переходит на вход электронной платы. Драйвер преобразует переменное напряжение в постоянное, обычно понижая его, после чего передает на другую электронную плату со светодиодами.

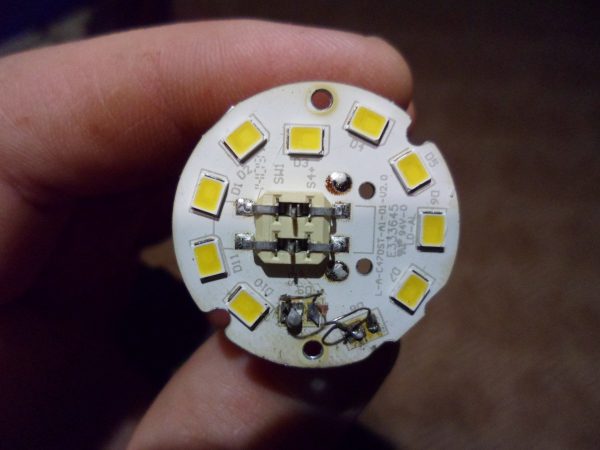

Сгоревший светодиод
Светодиоды для LED драйверов
Я не смог определиться со светодиодами. Они в обоих модулях одинаковые, хотя их производители разные. На светодиодах нет никаких надписей (с обратной стороны – тоже). Искал у разных продавцов по строке “Сверхяркие светодиоды для LED-прожекторов и LED-люстр”. Там продают кучу разных светодиодов, но все они, или без линз, или с линзами на 60º, 90º и 120º .
YF-053 CREE Светодиод
Похожих по виду на мои, не встретил ни разу.
Собственно, у обоих модулей одна неисправность – частичная, или полная деградация кристаллов светодиодов. Думаю, причина – максимальный ток с драйверов, установленный производителями (китаёзы) в целях маркетинга. Мол, смотрите, какие яркие наши люстры. А то, что они светят от силы часов 10, их не волнует.
Если возникнут претензии от покупателей, они всегда могут ответить, что прожекторы вышли из строя от тряски, ведь такие “люстры” в основном покупают владельцы джипов, а они ездят не только по шоссе.
Если удастся найти светодиоды, буду уменьшать ток драйвера до тех пор, пока не станет заметно уменьшаться яркость светодиодов.
Светодиоды лучше искать на АлиЭкспресс, там большой выбор. Но это рулетка, как повезёт.
Даташиты (техническая информация) на некоторые мощные светодиоды будут в конце статьи.
Думаю, главное для долговечной работы светодиодов – не гнаться за яркостью, а устанавливать оптимальный ток работы.
До связи, Сергей.
P.S. электроникой “болею” с 1970 г., когда на уроке физики собрал свой первый детекторный приёмник.
Расчет драйверов для светодиодов
Чтобы определить напряжение на выходе светодиодного драйвера, необходимо рассчитать отношение мощности (Вт) к значению тока (А). К примеру, драйвер имеет следующие характеристики: мощность 3 Вт и ток 0,3 А. Расчетное отношение составляет 10В. Таким образом, это будет максимальная величина выходного напряжения данного преобразователя.
Статья по теме:
Если необходимо подключить 3 LED-источника, ток каждого из которых составляет 0,3 мА при напряжении питания 3В. Подключая к светодиодному драйверу один из приборов, то выходное напряжение будет равно 3В и ток 0,3 А. Собрав последовательно два LED-источника, выходное напряжение будет равно 6В и ток 0,3 А. Добавив в последовательную цепочку третий светодиод, получим 9В и 0,3 А. При параллельном соединении 0,3 А одинаково распределятся между светодиодами по 0,1 А. Подключая светодиоды к устройству на 0,3 А при значении тока 0,7, им достанется всего 0,3 А.
В некоторых драйверах предусмотрена защита от аварийных ситуаций
Таков алгоритм функционирования светодиодных драйверов. Они выдают такое количество тока, на которое они рассчитаны. Способ подключения LED-приборов в этом случае не играет роли. Есть модели драйверов, предполагающие любое количество подключаемых к ним светодиодов. Но тогда существует ограничение по мощности LED-источников: она не должна превышать мощность самого драйвера. Выпускаются драйверы, рассчитанные на определенное число подключаемых светодиодов К ним разрешается подключить меньшее количество светодиодов. Но такие драйверы имеют низкую эффективность, в отличие от устройств, рассчитанных на конкретное количество LED-приборов.
Следует отметить, что у драйверов, рассчитанных на фиксированное количество излучающих диодов, предусмотрена защита от аварийных ситуаций. Такие преобразователи некорректно работают, если к ним подключить меньшее число светодиодов: они будут мерцать или вообще не будут светиться. Таким образом, если подключить к драйверу напряжение без соответствующей нагрузки, он будет работать нестабильно.
SN3350
SN3350 – очередная недорогая микросхема для светодиодных драйверов (13 руб/штучка). Является практически полным аналогом PT4115 с той лишь разницей, что напряжение питания может лежать в диапазоне от 6 до 40 вольт, а максимальный выходной ток ограничен 750 миллиамперами (длительный ток не должен превышать 700 мА).
Как и все вышеописанные микросхемы, SN3350 представляет собой импульсный step-down преобразователь с функцией стабилизации выходного тока. Как обычно, ток в нагрузке (а в нашем случае в роли нагрузки выступают один или несколько светодиодов) задается сопротивлением резистора R:
R = 0.1 / ILED
Чтобы не превысить значение максимального выходного тока, сопротивление R не должно быть ниже 0.15 Ом.
Микросхема выпускается в двух корпусах: SOT23-5 (максимум 350 мА) и SOT89-5 (700 мА).
Как обычно, подавая постоянное напряжение на вывод ADJ, мы превращаем схему в простейший регулируемый драйвер для светодиодов.
Особенностью данной микросхемы является несколько иной диапазон регулировки: от 25% (0.3В) до 100% (1.2В). При снижении потенциала на выводе ADJ до 0.2В, микросхема переходит в спящий режим с потреблением в районе 60 мкА.
Типовая схема включения:
Остальные подробности смотрите в спецификации на микросхему (pdf-файл).
Причины поломки
Несмотря на стремительно растущий ассортимент светодиодных ламп на 220В, их внутреннее устройство основано на общих принципах схемотехники. Визуальные конструктивные и схемные отличия носят исключительно экономический характер. Поэтому восстановив работоспособность одной лампы, ремонт каждой последующей будет проходить быстрее. Особенно это правило работает с дешёвыми китайскими светодиодными лампочками.
Конечно отличия между светодиодными лампами присутствуют. С них и начнём. Первое – это количество светодиодов в лампе. Оно зависит от мощности LED-лампы и типа самих светодиодов. В лампах и светодиодных светильниках первого поколения устанавливали светодиоды с линзой, сейчас же всё базируется на SMD элементах. Часто на плате размещают не более 10 одноваттных светодиодов, реже встречаются модели, внутри которых находятся около 50 светодиодов малой мощности. В любом случае все они соединены между собой последовательно. Это означает, что при выходе из строя одного светодиода, остальные перестают светиться. Почему светодиоды с заявленным сроком службы 30 тыс. ч. так быстро умирают? Причин несколько: использование элементной базы низкого качества, отсутствие стабилизации по току, перегрев кристалла, скачки сетевого напряжения. Некоторые производители изначально «перегружают» светодиоды, чтобы произвести впечатление на покупателя высокой яркостью от миниатюрного светодиодного светильника.
Где купить драйверы для светодиодов
Стоимость драйвера может достигать 300 рублей и выше

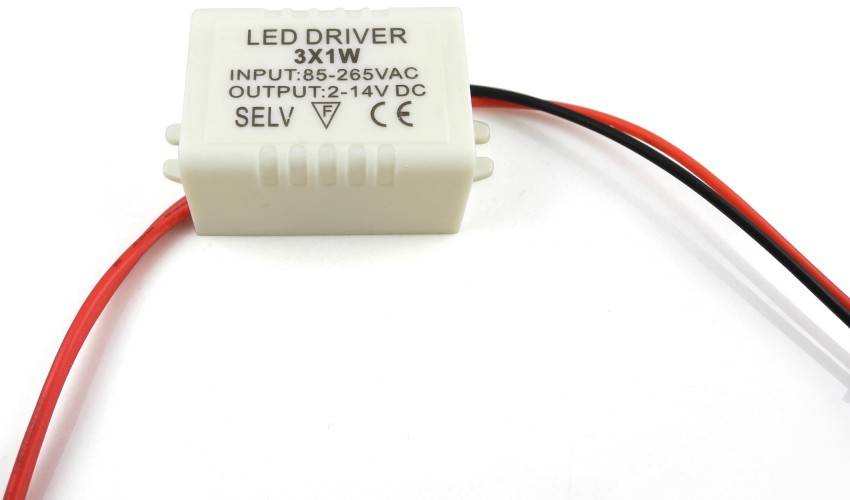

Реализующими компаниями представлен огромный ассортимент драйверов для светодиодов, технические характеристики и цены которых можно увидеть в прайсах. Как правило цены на продукцию носят ориентировочный характер и уточняются при заказе у менеджера проекта. В ассортименте имеются преобразователи различной мощности и степени защиты, применяемые для наружного и внутреннего освещения, а также для подсветки и тюнинга автомобилей.
Выбирая драйвер следует учитывать условия его использования и потребляемую мощность светодиодной конструкции. Поэтому приобретать драйвер необходимо перед покупкой светодиодов
Так, прежде чем купить драйвер для светодиодов 12 вольт, необходимо принять во внимание, что он должен иметь запас мощности около 25-30%. Это нужно для того, чтобы уменьшить риск повреждения или полного выхода из строя прибора при коротком замыкании или перепадах напряжения в сети. Стоимость преобразователя зависит от количества приобретаемых устройств, формы оплаты и сроков доставки
Стоимость преобразователя зависит от количества приобретаемых устройств, формы оплаты и сроков доставки.
В таблице приведены основные параметры и размеры стабилизаторов напряжения 12 вольт для светодиодов с указанием их ориентировочной цены:
| Модификация LD DC/AC 12 V | Габариты, мм (в/ш/г) | Выходной ток, A | Мощность, W | Цена, руб. |
| 1x1W 3-4VDC 0.3A MR11 | 0,3 | 1х1 | 73 | |
| 3x1W 9-12VDC 0.3A MR11 | 0,3 | 3х1 | 114 | |
| 3x1W 9-12VDC 0.3A MR16 | 0,3 | 3х1 | 35 | |
| 5-7x1W 15-24VDC 0.3A | 0,3 | 80 | ||
| 10W 21-40V 0.3A AR111 | 21/30 | 0,3 | 10 | 338 |
| 12W 21-40V 0.3A AR11 | 0,3 | 12 | 321 | |
| 3x2W 9-12VDC 0.4A MR16 | 0,4 | 3х2 | 18 | |
| 3x2W 9-12VDC 0.45A | 0,45 | 3х2 | 54 |
Замена светодиодов
Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.
Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.
Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.
Как заменить в лампе светодиоды, если нет фена или паяльной станции
Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?
Демонтаж SMD светодиода с помощью обычного паяльника
Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.
Неполадки в работе светодиодного светильника армстронг
Светильники армстронг — это популярное решение для освещения помещений, так как они обладают долгим сроком службы и высокой энергоэффективностью благодаря использованию светодиодов. Однако иногда возникают неполадки, которые могут привести к тому, что светильник перестает работать. Рассмотрим некоторые возможные причины неполадок и способы их устранения.
1. Неисправность питания или подключения
Одной из самых распространенных причин неполадок в светодиодном светильнике армстронг является неисправность питания или неправильное подключение. Проверьте, подключено ли питание к светильнику и функционирует ли электрическая сеть. Убедитесь, что провода подключены в правильной последовательности и соответствуют указанной полярности светильника.
Если подключение и питание в порядке, возможно неисправность в самом блоке питания светильника. В таком случае рекомендуется обратиться к производителю для замены блока питания или проведения ремонта.
2. Вышедший из строя светодиодный элемент
Другой распространенной причиной неисправности светодиодного светильника армстронг является выход из строя отдельных светодиодных элементов. Это может произойти из-за повреждения при установке, перегрузок или проблем с питанием.
Если некоторые светодиоды не работают или мигают, необходимо их заменить. Для этого потребуется небольшой набор инструментов и навыки пайки.
3. Проблемы с драйвером светодиодов
Драйвер светодиодов – это устройство, которое контролирует постоянный ток, поступающий к светодиодам в светильнике. Он может быть причиной неполадок в работе светильника армстронг. Если светильник не включается или мигает, возможно нужно заменить драйвер светодиодов.
4. Повреждение внешней оболочки
Если светодиодный светильник армстронг не работает после проверки всех вышеперечисленных факторов, возможно причина в повреждении внешней оболочки. Повреждение может быть вызвано физическими воздействиями, провалом напряжения или другими факторами.
Если внешняя оболочка повреждена, рекомендуется обратиться к производителю светильника для ремонта или замены.
5. Прочие факторы
Другие возможные причины неисправности светодиодного светильника армстронг могут включать в себя неисправность переключателя, проблемы с контроллером или несовместимость с другими компонентами освещения. В таких случаях следует проконсультироваться с производителем светильника или обратиться к электрику для более точной диагностики проблемы.
В заключение, при возникновении неполадок в работе светодиодного светильника армстронг рекомендуется провести некоторые простые проверки, такие как проверка питания и подключения, замена вышедших из строя светодиодных элементов или драйвера светодиодов, а также оценка внешней оболочки на наличие повреждений. При необходимости следует обратиться к производителю светильника или электрику для более сложных ремонтных работ или замены компонентов.
