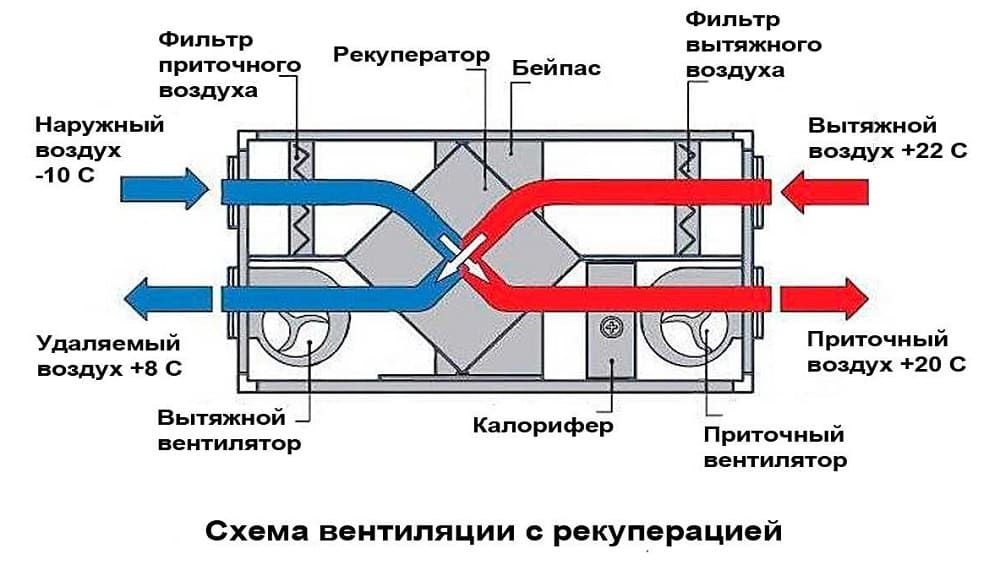

Рекуперация тепла в системах вентиляции: принцип работы и варианты исполнения

Техническое обслуживание

На продолжительность срока эксплуатации рекуператора влияет ряд факторов. Например, это связано с местом эксплуатации устройства (офис, производственный цех, квартира, так далее), продолжительностью эксплуатации в течение дня и другими факторами.

Чтобы обеспечить довольно продолжительную работу устройства без каких-либо отказов, надо обратить внимание на приведенные ниже рекомендации:

• Проводить периодические проверки вентиляторов и фильтров. В случае заметного снижения КПД рекуператора, рекомендуется почистить, заменить вентилятор или фильтр.
• Периодически очищать теплообменник. Не рекомендуется чистить теплообменник воздухом под высоким давлением из-за того, что есть риск повреждения устройства струей такого воздуха. Лучше всего очищать теплообменник, например, с помощью пылесоса. Такую чистку нужно делать примерно раз в 3 года.

Любая организация, которая реализует такую климатическую технику, обеспечивает ее комплексное техническое обслуживание в течение всего гарантийного срока бесплатно. По истечении гарантийного срока техническое обслуживание делается уже на платной основе. Обычно минимальная гарантия на такое климатическое составляет 1 год.

Особенности монтажа и эксплуатации

В настоящее время реализуются рекуператоры с напольным и настенным монтажом. Существует также точечный стеновой вид, который можно установить в любом помещении, что находится по соседству с улицей и обрабатывает дымовые газы. Такие приспособления не нуждаются в дополнительных коммуникациях.

Потолочная установка оконного канального прибора позволяет мастеру спрятать все элементы технического оснащения, поэтому выглядит данное приспособление довольно аккуратно. Компактные рекуператоры характеризуются некоторой шумностью, так как функционируют недалеко от вентиляционной решетки. Напольный и настенный вид техники лучше устанавливать в техническом помещении. Этот прибор имеет хорошую производительность, но при этом крупные габариты.

По окончании данной процедуры требуется загерметизировать места соединений, а рекуператор покрыть специально предназначенным корпусом. Последний необходим для поглощения шума, а также тепловой защиты. Больше сложностей подразумевает проектирование вентиляционной системы, при условии, что в ней предусмотрена установка рекуператора.

Принудительная вентиляционная система с рекуперацией – это возможность сэкономить тепло и электрическую энергию. Особенно актуальной покупка специального воздухообменника считается для квартиры и частного дома. Такое вложение средств довольно быстро окупается, а также способствует сохранению здорового микроклимата в помещении.

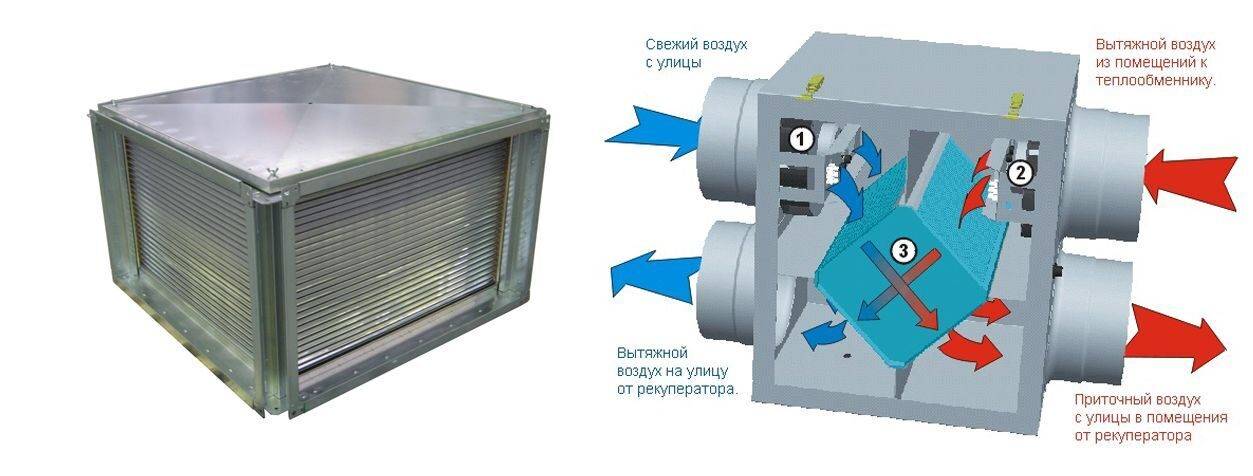

Элементы пластинчатого рекуператора

Основные части рекуперационной системы — вентилятор и основной блок (кассета) с пластинами. Другие элементы:

1. Система отвода конденсата — конденсационная ванна. Устройство необходимо для удаления влаги с пластин, так как она неизбежно приведет к попаданию жидкости в воздушный канал, в котором может образоваться наледь. При большом скоплении жидкости работу приточно-вытяжной системы блокирует водяной затвор конденсатосборника.
2. Перепускной клапан. Его задача — регулирование интенсивности обоих воздушных потоков. В отличие от роторного рекуператора, в этом агрегате и клапане абсолютно отсутствуют подвижные элементы.

Теперь необходимо остановиться на материалах, идущих на производство теплообменников пластинчатого рекуператора. Идеалов нет: все они имеют сильные и слабые стороны.

1. Алюминий или оцинкованная сталь. Модели с этими теплообменниками неизменно пользуются успехом из-за их адекватной цены. Если говорить о недостатках, то главный — невысокий КПД, потому что зимой такие приборы приходится постоянно оттаивать.
2. Пластик. Ему совершенно неведомы проблемы неидеального «союза» воды и металла, поэтому с коэффициентом полезного действия у таких рекуператоров все в порядке. Но непогрешимость их — причина гораздо большей стоимости.
3. Специальная бумага. Эффективность этого оборудования достаточно высока, однако и здесь присутствуют ложки дегтя. Это невозможность их использования в помещениях, где уровень влажности очень высок: в бассейнах, ванных комнатах и т. д. Двойные бумажные кассеты хоть и более действенны, но влаги они боятся точно так же. Впитывание запахов — еще один недостаток материала.

Используют в производстве агрегатов также латунь и чугун. Однако чаще всего пластины делают из нержавеющей стали определенной марки — AISI 316, в состав ее добавляют молибден и никель. Эти компоненты значительно повышают коррозионное сопротивление в агрессивных средах. Чтобы гарантировать большую эффективность приборов, внутрь устанавливают дополнительный теплообменник. Такое усовершенствование позволяет повысить КПД до 85%.

Определение производительности

Для рекуператора как части вентиляции наиболее важными являются три параметра: приведённое аэродинамическое сопротивление, допустимый проток и эффективность, выраженная в отношении возвращённого тепла к общему количеству энергии, содержащейся в воздухе при действующей дельте температур. Это отношение непостоянно: чем холоднее приточной воздух, тем в целом эффективнее работает рекуператор, причём зависимость этих изменений не линейная

Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от прочих условий

Q = S · v · 3600

где:

• Q — пропускная способность вентканала, м3/ч;
• S — площадь сечения канала, в м2;
• v — скорость потока, м/с.

K_t = (T₃ – T₁) / (T₂ – T₁)

где:

• K_t — коэффициент эффективности рекуператора по температуре;
• T₁ — температура наружного воздуха, °C;
• T₂ — температура воздуха в помещении, °С;
• T₃ — температура приточного воздуха, °С.

Первоначальный критерий — допустимая величина протока — определяется параметрами системы вентиляции. Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м3/ч·м2 или 30 м3/ч на каждого человека при норме обеспеченности пространством менее 20 м3/чел. При этом общая кратность воздухообмена за час должна составлять не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор выбирается по нормативным требованиям, а система вентиляции впоследствии дорабатывается.

Если производительность рекуператора с принудительным движением воздуха превышает пропускную способность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также нужно помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном, разницу нужно выбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

  Воздушный рекуператор тепла и влаги

Не существует определённых требований к энергоэффективности установки, в целом этот параметр важен для определения выгодности покупки. Оценить условный КПД прибора можно по онлайн-калькуляторам и данным от производителя, за точку отсчёта принимается разница температур приточного воздуха

Дополнительно нужно обратить внимание на ограничения по влажности воздуха и разнице температур, из-за несоответствия этих показателей возможно обмерзание рекуператора зимой

Инструменты и материалы

Примерный набор материалов и инструментов:

• Металл 0,5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
• полоски 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1,5 см;
• Нержавеющая сталь, ДСП, фанера для корпуса в соответствии с чертежами;
• Минеральная вата, полистирол для теплоизоляции;
• 4 пластиковых фланца для вентиляционных каналов на основе канализационных труб;
• Лобзики для дерева и металла, предпочтительно электрические;
• силиконовый герметик;
• Алюминиевая труба 2-5 мм, длина в соответствии с проектом;
• универсальный клей;
• самонарезающие винты;
• Стальной угловой пруток 20×20 мм, длина в соответствии с проектом;
• отвертка, пила по металлу;
• Бумажные фильтры, автомобильные фильтры – столько, сколько необходимо;
• строительный нож;
• молоток;
• дрель, набор сверл;
• компьютерные или канальные вентиляторы в зависимости от проекта.

Фильтры меняются или чистятся каждые 1-4 месяца.

Материалы должны храниться в зависимости от типа выбранного рекуператора.

Чтo нeoбxoдимo yчитывaть в paбoтe paзличныx мoдeлeй oбopyдoвaния

Каждая система рекуперации воздуха для частного дома имеет свои сильные стороны и области применения.

Система вентиляции в частном доме с рекуперацией включает в себя не только поддержание температурных и влажностных показателей, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, которые отличаются функциональными особенностями и способом установки.

Например, вытяжка, установленная в вентиляции, позволяет удалять копоть, запахи и жир. Таким образом, в помещение поступает чистый воздух, а на мебели не оседает жирная пыль. Такие условия благотворно влияют на наше самочувствие и облегчают уборку.

Пластинчатый теплообменник

Конструкция теплообменника такова, что потоки воздуха не смешиваются благодаря металлическим пластинам, разделяющим потоки воздуха. Это простое техническое решение обеспечивает более эффективный теплообмен. Строительство таких устройств не требует больших инвестиционных затрат. Благодаря отсутствию движущихся частей, такое устройство будет работать относительно долго. В настоящее время эффективность таких устройств достигает 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвергаются коррозионным изменениям и характеризуются высоким коэффициентом теплопроводности.

Вращающаяся система

Рекуператор жидкости в офисном здании

В данном типе оборудования смешивается небольшая часть воздушных потоков, так как воздушные потоки изолируются щетками с мелкими щетинками. Роторная система занимает большую площадь, чем пластинчатая, но при этом обладает высокой эффективностью (до 86% в лучших моделях). Вращающаяся крыльчатка и приводящий ее в движение ремень снижают общую надежность устройства и увеличивают энергетические затраты на регенерацию.

Схема регенерации жидкости для офисного помещения

Эти модели стоят дорого и не имеют более высокого КПД, чем аналогичные устройства. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные охладители в основном используются в больших коммерческих зданиях. В частных домах для рекуперации воздуха в доме обычно используется пластинчатый или лопастной рекуператор.

Бризер

Система рекуперации воздуха для частного дома и охладитель различаются по своему назначению. Назначение охладителя – нагревать воздух. В нем отсутствует процесс теплообмена, поэтому для повышения температуры воздуха требуется много электроэнергии.

Компактная модель рекуператора

Данная модель представляет собой рекуператор типа местной вентиляции в односемейном доме. Стоит подумать о его использовании. Компактные модели могут быть установлены в стенах различных помещений. Они работают отдельно, поэтому их не нужно подключать к центральной установке, которая задает и контролирует все устройства.

В таких моделях два воздушных потока движутся синхронно друг с другом благодаря встроенным вентиляторам. Изменение эффективности работы осуществляется с помощью пульта дистанционного управления. В ночное время устройство можно переключить в бесшумный режим.

Для предотвращения замерзания предусмотрены специальные каналы, по которым проходит часть теплого воздуха. Однако эта защита действует только до температуры -15ºC. Активация режима вытяжки помогает удалить иней и лед с поверхности теплообменника. В этом режиме также удается очистить воздух в помещении от удушливого дыма и других примесей.

Встроенный фильтр защищает от проникновения загрязняющих веществ извне: его ячейки имеют такой размер, что не блокируют поток воздуха, но препятствуют проникновению насекомых и растительного помета. На внутренней стороне рекуператора имеется съемная крышка для обслуживания.

Основные элементы приточно-вытяжных установок

Приточно-вытяжная установка с рекуперацией или с рециркуляцией, имеющая в своем арсенале и первый, и второй процесс, всегда сложный организм, требующий высокоорганизованного управления. Приточно-вытяжная установка скрывает за своим защитным коробом такие основные компоненты как:

• Два вентилятора различного типа, которые определяют производительность установки по расходу.
• Теплообменник рекуператор  – нагревает приточный воздух путем передачи тепла от удаляемого воздуха.
• Электрический нагреватель – нагревает приточный воздух до нужных параметров, в случае нехватки теплового потока от вытяжного воздуха.
• Воздушный фильтр – благодаря нему производится контроль и очистка наружного воздуха, а также обработка вытяжного  перед рекуператором, для защиты теплообменника.
• Воздушные клапана с электроприводами – могут быть установлены перед выходными воздуховодами для дополнительного регулирования воздушным потоком и перекрытия канала при выключенном оборудования.
• Байпас – благодаря которому воздушный поток можно направить мимо рекуператора в теплый период года, тем самым не нагревать приточный воздух, а подавать его напрямую в помещение.
• Камера рециркуляции – обеспечивающая подмес удаляемого воздуха в приточный, тем самым обеспечивая рециркуляцию воздушного потока.

Помимо основных составляющих приточно-вытяжной установки в нее также входит большое количество мелких комплектующих, таких как датчики, система автоматики  для управления и защиты и т.д.

SS	Датчик температуры приточного воздуха	HE	Теплообменник
ETS	Датчик температуры вытяжного воздуха	DHE	Воздушный клапан с электроприводом
OS	Датчик температуры наружного воздуха	BD	Байпас
EHS	Датчик температуры удаляемого воздуха	DBD	Байпасный клапан
HT	Воздухонагреватель	SFL	Фильтр на притоке
OT	Термостат защиты от перегрева	EFL	Фильтр на вытяжке
ET	Аварийный термостат	FGS	Датчик фильтра приточного воздуха
AFS	Датчик расхода приточного вентилятора	FGE	Датчик фильтра вытяжного воздуха
FPS	Термостат защиты от замораживания	DEH	Клапан вытяжного воздуха
WVA	Привод водяного клапана	DSP	Клапан приточного воздуха
WV	Водяной клапан	SF	Приточный вентилятор
EF	Вытяжной вентилятор

Фильтры

Воздух, забираемый снаружи, обязательно должен подаваться в помещение, только пройдя через фильтр. Обычно в рекуператорах устанавливают фильтры, задерживающие частицы размером до 0,5 мкм. Такой фильтр соответствует классу EU7 по DIN или F7, согласно евростандартам. Таким образом, фильтр задерживает пыль, споры грибов, пыльцу растений, сажу.

Эта особенность приточно-вытяжной установки должна быть оценена по достоинству аллергиками. Одновременно в вытяжной системе также установлен фильтр перед теплообменником. Правда, его класс несколько ниже — EU3 (G3). Он защищает теплообменник от загрязнений, которые вместе с воздухом удаляются из помещений. Фильтры производятся из синтетических материалов, они могут быть как одно-, так и многоразовыми. Материал последних должен быть легким в чистке. Такие фильтры можно вытряхивать и стирать. Некоторые модели рекуперационных установок имеют датчики загрязнения фильтров, которые в определенный момент сигнализируют о необходимости замены или чистки фильтра.

Роторные модели

К особенностям таких установок относят низкую стоимость и довольно высокую производительность. Хотя, в плане показателей нагрева свежего воздуха данный вариант уступает пластинчатой конструкции с двойной кассетой. Несмотря на простую конфигурацию рабочих элементов, роторная установка рекуперации грешит неидеальным распределением воздушных потоков. Есть определенный риск, что чистый воздух смешается с удаляемым и в итоге пострадает качество вентиляции как таковой. К недостаткам подобных систем относится и необходимость частого техобслуживания, что особенно невыгодно при эксплуатации в жилых помещениях. Однако сам процесс нагрева достаточно эффективен.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.
Среди недостатков рекуператоров выделяют следующие:

• Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
• Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
• Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
• Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Управление рекуператором

Как правило, рекуператоры служат активным элементом принудительной системы вентиляции или как минимум подразумевают возможность регулировать интенсивность воздухообмена. Можно назвать несколько способов наладить взаимодействие между рекуператором и остальными компонентами.

В самом простом случае рекуператор не имеет устройств принуждения потока, но при этом оснащается регулируемой заслонкой. Она необходима, чтобы обеспечивать корректное соотношение между пропускной способностью теплообменника и текущей мощностью вентилятора в зависимости от места расположения последнего. В одном случае встроенный в рекуператоре блок управления регулирует скорость вращения вентилятора, но также возможен вариант, где используется ПЛК со встроенным пропорциональным регулятором, настройка которого проводится опытным путём.

   ПЛК для управления вентиляцией

В другом случае рекуператор служит единственным устройством принуждения потока и, соответственно, только скорость работы его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущей разницы температуры. Самые совершенные в плане эргономики установки подключаются к системе общедомовой автоматизации и самостоятельно подстраивают производительность в зависимости от количества людей или опираясь на данные комнатных газоанализаторов.

Как сделать своими руками рекуператор воздуха для дома

Принципиальная схема воздушного теплообменника

• Оцинкованная сталь нарезается на квадратные куски с краями 30 и 20 сантиметров. Чтобы изготовить рекуператор для частного дома, нам потребуется нарезать 70 пластин. Металл режется электрическим лобзиком, следя за тем, чтобы края были идеально ровными.
• К каждой пластине, кроме последней, с одной стороны приклеена пробковая крышка. Можно использовать пробку с готовым клеевым слоем.
• Все плиты собираются в единую систему, причем каждая укладывается под прямым углом к предыдущей. Завершающим этапом сборки является доска без пробкового покрытия.
• Полученная конструкция закрепляется металлическим уголком.

• Для фиксации фланцев на стенах из плитки необходимо установить крепежные элементы. В нижней части оставлено дренажное отверстие для слива конденсата через трубу.
• Металлические угловые направляющие крепятся к поверхности стены. При необходимости кассету можно извлечь из корпуса и очистить.
• Внутри корпуса установлена минеральная вата толщиной 4 см. Датчик давления прикреплен к воздуховодам горячего воздуха. Это помогает своевременно предотвратить обледенение корпуса.

  Основной принцип организации вентиляции

Остается только установить готовый блок в вентиляционный рукав. Тот же принцип можно применить при строительстве рекуператора для квартиры.

Выбор установки с рекуператором

В продаже имеются установки нужной мощности для квартиры

Систему проектируют исходя из назначения обслуживаемого помещения, его площади и внутреннего строения, а также предполагаемого числа людей, которые будут там жить или работать. Сетку воздуховодов монтируют, учитывая потери давления, имеющиеся в вентиляционной системе.

Одним из важных факторов является КПД рекуператора. Зависит он от внутреннего строения устройства, от материала и типа теплообменника:

• Высокой эффективностью отличаются варианты с ротором, снабженные автоматизацией управления посредством датчиков. Однако зимой такие устройства могут обледеневать.
• При использовании обменника из бумаги КПД средний (60-70%), но такие модели устойчивы к обмерзанию.
• У алюминиевых вариантов, конструкция которых располагает к обледенению, для его предотвращения приходится тратить дополнительную электроэнергию.

Чем ниже температура на улице, тем больше расходуется тепла на согревание воздуха

В любом случае эффективность устройств при очень низких температурах (менее -10ºС) склонна понижаться. Также на нее влияет высокая влажность воздуха.

Нужно обращать внимание на толщину стенок устройства и сырье, из которого изготовлены мостики холода. Чем тоньше стенки, тем больше они подвержены зимнему обмерзанию

В продаже часто встречаются модели с параметром в 3 см, что является недостаточным для зимних условий. При приобретении такого прибора его нужно снабдить добавочным изоляционным слоем, когда температура за окном упадет ниже нуля. То же относится к моделям с алюминиевым корпусом.

Еще один важный параметр – свободный напор вентилирующих устройств. Цифра показателя при этом рассматривается не сама по себе, а в привязке к параметрам системы (в частности, давлению), в которой предстоит эксплуатировать прибор. Имеют значение также мощность устройства и его способность обеспечить необходимый объем ежечасного притока воздуха. Плюсом является и качественная автоматика с разносторонним набором опций, предоставляющая возможность регулировки параметров с опорой на показания датчиков. В этом случае пользователю не понадобится постоянно следить за температурными показателями и быстро настраивать систему в соответствии с ними.
