Описание устройства
Датчик освещенности, он же фотореле и сенсор света, сумеречный выключатель устанавливают между источником питания и потребителем в виде каких-либо осветительных приборов. В зависимости от места установки прибор внешне может быть представлен в виде автомата (на DIN-рейку) с выносным чувствительным элементом, встроенным в отдельный корпус или в светильник.
Фотореле
По сути, все сенсоры имеют общее устройство и принцип работы. Первым рабочим элементом является светочувствительный фотодиод, фототранзистор или фоторезистор (он стоит дешевле и чаще используется в производстве датчиков). Все они в разной степени обладают привлекательной способностью менять сопротивляемость в зависимости от уровня освещенности. Чем светлее, тем показатель меньше.
Фотоэлементы
С наступлением предельной степени темноты фоторезистор подает сигнал на усилитель. В цепи имеется реле, которое ее замыкает. В результате ток поступает к светильнику. Когда восходит солнце, цепь размыкается.
Порог чувствительности можно контролировать с помощью встроенного регулятора, если он есть. Установить его можно экспериментируя или постепенно. Последний считается наиболее практичным. Сначала ставят минимальный, потом, прибавляя постепенно, выходят на искомый уровень.
Разновидности датчиков освещённости
Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.
Пример фотореле с датчиком движения
Среди них:
- Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
- Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
- Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
- Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.
Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:
- Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
Фотореле наружного монтажа полностью герметизировано
- Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.
Основной блок и выносной датчик фотореле для уличного освещения
Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.
Производители фотореле: страны и цены
Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.
Сравнительная таблица фотореле разных производителей
| Название | Ток коммутации, А | Рабочее напряжение в сети, В | Степень защиты, IP | Производитель | Цена, руб. |
| ФР-6 | 10 | 240 | 54 | Украина | 150 |
| PS-1 | 6 | 220 | 44 | Узбекистан | 200 |
| HOROZ HL 472 | 25 | 230 | 44 | Турция | 210 |
| FERON SEN 27 | 25 | 220 | 54 | Китай | 250 |
| ФР-601 | 5 | 230 | 44 | Россия | 420 |
| SOU-1 | 16 | 230 | 56 | Чехия | 650 |
| Люкс-2 | 8 | 230 | 44 | Россия | 800 |
| Luna 126 Star Theben | 16 | 230 | 55 | Германия | 2500 |
Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.
Фотореле IEK
В нашей стране очень популярны фотореле российского производителя IEK.
На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку
Таблица характеристик фотодатчиков марки IEK
| Параметры | ФР-600 | ФР-601 | ФР-602 |
| Предельная нагрузка при использовании с лампами накаливания, Вт | 1300 | 1100 | 2500 |
| Предельная нагрузка при использовании с люминесцентными лампами, Вт | 780 | 600 | 1500 |
| Мощность во включённом состоянии, Вт | 0,45–6,6 | 0,45–6,6 | 0,45–6,6 |
| Максимальный ток нагрузки, А | 3–6 | 10 | 20 |
| Рабочий уровень освещённости, Лк | 5–15 (без регулировки) | 5–50 | 5–50 |
| Период отсрочки, с | — | 16 | 16 |
| Уровень защиты по ГОСТ 14254 | IP44 | IP44 | IP44 |
| Степень защиты от поражения током | — | II | II |
| Диапазон рабочих температур, оС | -25 … +40 | -25 … +40 | -25 … +40 |
Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.
Датчик движения — самые популярные виды
Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.
Лампа оснащена датчиком сумерек
Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.
Светодиодная лампа с датчиком движения
Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.
Садовые светильники с датчиком дальнего движения
Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.
Уличный светильник с датчиком линейного движения
Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .
Потолочный светильник с беспроводным датчиком движения
Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.
Лампочка с датчиком движения
Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.
Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).

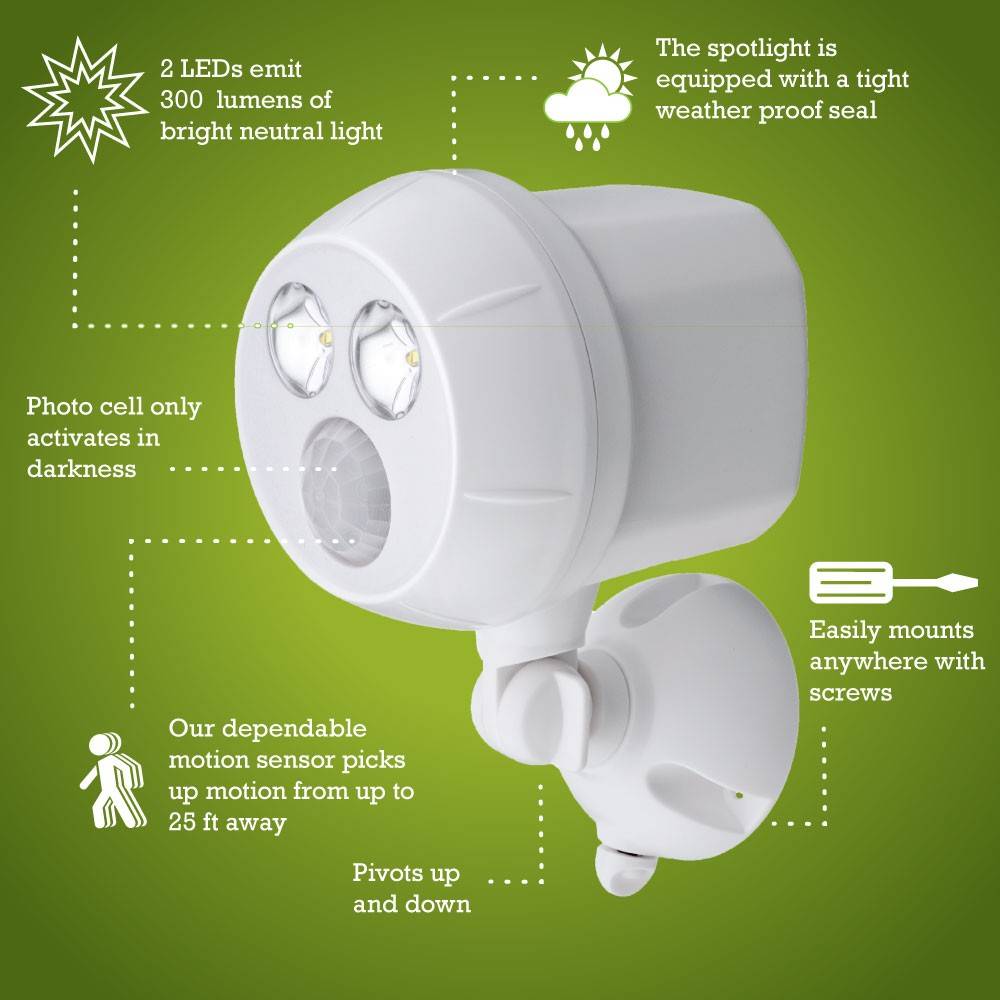

Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Фотореле для уличного освещения: оснащение дополнительными функциями
Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.
Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.
Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека
Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

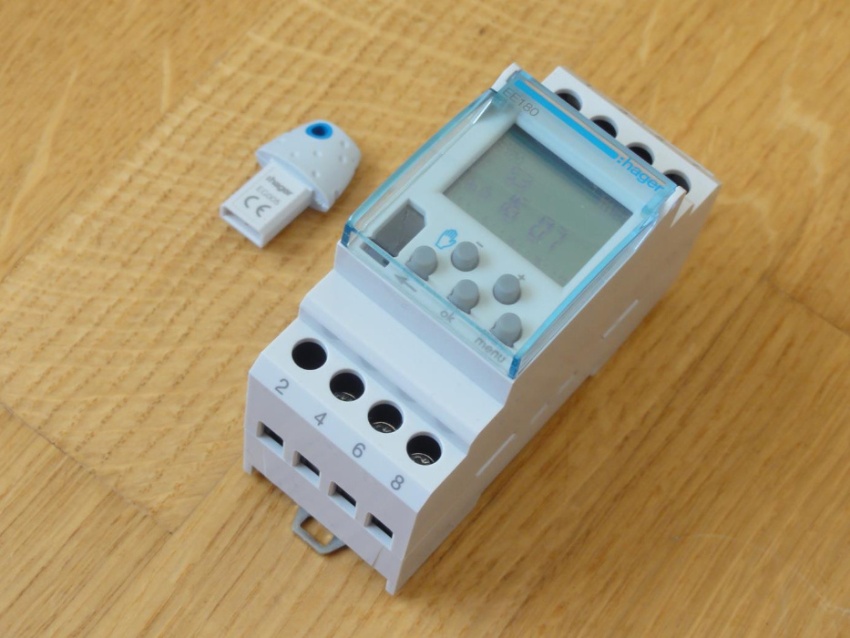

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.
Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.
Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца
Основные критерии выбора
При выборе датчика движения для освещения, обратите внимание на все показанные спецификации приборов движения, недостатки и преимущества типов датчиков. Выбирайте модель, учитывая:. Выбирайте модель, учитывая:
Выбирайте модель, учитывая:
- Наружное или внутреннее применение?
- Фактическое место установки? (возле или внутри дома, столб, стена, углы, потолок, размер зоны чувствительности). Данный критерий определяет угол охвата и количество датчиков.
- Степень защищенности от внешней среды.
- Способ монтажа.
- Мощность подключаемого оборудования (Вт).
- Соотношения активной и пассивной зоны, препятствия для обзора.
- Зона срабатывания и радиус обнаружения.
- Характер применения. Например, в школах устройства рекомендуется монтировать на высоте, недоступной для детей.
- Дополнительный кнопочный выключатель для управления освещением вручную.
Выбрав модель, уже для нее стройте систему коммуникаций и подготовьте место установки. Фиксаторам движения за пределами дома необходима защита от внешних. Корпус должен быть герметично защищен от пыли и влаги, уровень защищенности измеряется от IP 20 до IP 55.
Выбирайте комбинированные датчики, если в зоне сканирования много мешающих предметов.
Некоторые линзы оставляют слепую зону в метре от пола, чтобы не учитывать передвижения домашних питомцев. Прибор имеет означенный производителем радиус обнаружения. Не пытайтесь его увеличить, закрепляя устройство выше указанного в спецификации, так как от этого только снизится эффективность, да еще и появятся «слепые» зоны.
Правильность работы самого популярного типа устройств, — с инфракрасным сенсором, наиболее зависит от внешних факторов: размеру и интенсивности теплоизлучения объекта; разнице температур между объектом и окружающей средой (чем больше разница, тем дальше дистанция обнаружения); погодным условиям: снег, дождь, туман; направление и скорость движения объекта через зону сканирования. Так что решать вам, стоит ли устанавливать ИК прибор за пределами дома, на улице.
Цена изделий на нынешнем рынке самая разнообразная – начиная всего от 3$ и до заоблачных, но не предельных 200$. Рекомендуем не выбирать самые дешёвые, так как их срок эксплуатации короткий, придется часто покупать новые. На этом фоне более дорогие значительно экономичнее.
Правильное размещение устройств
Существует огромное количество разнообразных датчиков движения и каждый из них разработан для определенной задачи: для запуска насоса от фонтана, подсветки бассейна. Учитывайте размеры пространства, размещение окон, дверей, потому как всё это влияет на корректность работы прибора.
При подключении устройства учитывайте такие нюансы:
- Загрязнение.
- Любое препятствие в контролируемой зоне видимости (деревья, кусты) могут привести к ложному срабатыванию.
- На улице используйте влагозащищенные провода.
- Не устанавливайте датчик напротив приборов, которые распространяют свет или электромагнитные излучения.
- Работает только под данным углом и в данном направлении.
- Светильники подбирайте по мощности, с запасом в 15%.
Если датчик не охватывает всю территорию, используйте схему подключения 2 и более фиксаторов передвижения и светильника уличного освещения. Иногда необходимо подключить несколько мощных лампочек (для освещения двора), тогда используйте магнитный пускатель.
Между фазой датчика и лампой установите магнитный пускатель, а с другой стороны лампы – его катушка. Модели фиксированным сектором обзора устанавливаются в удобном месте, но обязательно с дверьми в их поле зрения, тогда свет будет включаться при их открывании.
Очень полезный девайс
Датчики движения для регулировки освещения на сегодняшний день обрели чрезвычайно широкую популярность. Используются в самых невероятных заведениях и местах: гостиницах, офисах, административных зданиях, образовательных учреждениях, спортивных залах, паркингах, торговых предприятиях, ванной, бассейнах, фонтанах, на проезжей части и тротуарах.
Но точно можно сказать то, что датчики низкого качества, которые сразу после установки быстро приходят в негодность, время окупаемости будет очень и очень длительным. Так что один раз не пожалейте и переплатите, получив отличное устройство, чем купите низкокачественный продукт.
Рейтинг лучших датчиков движения для сигнализации
Наиболее достойны внимания модели:
Автономный датчик движения с пультами и сиреной FL1770
Недорогой датчик инфракрасного типа. Радиус обнаружения – 8 метров. При срабатывании датчика включается сирена на 40 секунд. В комплекте имеются датчик крепления, а также два пульта для удобного управления. Еще одно достоинство – простота установки. Цена в магазинах – от 950 рублей.
ДОСТОИНСТВА:
- доступная цена
- громкий звук сирены
- всегда обнаруживает
- работает от батареек
- после обнаружения и включения сирены, снова включается режим охраны
НЕДОСТАТКИ
не обнаружено
Автономный датчик движения с пультами и сиреной FL1770
Проводной ИК — датчик движения ALPIR – 10
Бюджетный инфракрасный датчик. Угол обзора – 110 градусов, охватывает почти все помещение. Дальность обнаружения – 8 метров. Питание – проводное, нет необходимости замены батареек. Датчик имеет пластиковый корпус, устойчивый к влажности и высоким температурам. Установка проста и не потребует специальных навыков. Цена – от 450 рублей.
ДОСТОИНСТВА:
- низкая цена
- качественный пластик
- компактность
- легко монтировать
НЕДОСТАТКИ
- некоторые покупатели отметили ложные срабатывания
- работает только от сети
ALFA Проводной датчик движения ALPIR-10
ALPIR – 20
Универсальный датчик, который способен нормально работать как в помещении, так и на улице. Устойчив к низким температурам и налипанию снега. Угол обзора – 100 градусов. Радиус обнаружения – 12 метров. Оснащен функцией защиты от ложных срабатываний. В качестве питания используется батарея. Цена начинается от 2100 рублей.
ДОСТОИНСТВА:
- морозо- и влагоустойчивость
- большой радиус обнаружения (12 м.)
- питание от батареи
- компактность и легкость монтажа
НЕДОСТАТКИ
некоторые покупатели отметили быстрый расход батареи
ALPIR – 20
Автономный морозоустойчивый GSM датчик движения Страж GSM Cool
Более дорогой датчик инфракрасного типа с расширенным функционалом. Среди достоинств – устойчивость к низким температурам и наличие GPS модуля. При срабатывании датчик издает громкий сигнал, а также отправляет сообщение на телефон владельца. На случай отключения от электросети предусмотрено питание от батарейки. Цена – от 5600 рублей.
ДОСТОИНСТВА:
- широкий температурный режим работы (от -45 до +55)
- высокая громкость сирены
- большая зона охвата (до 120 по горизонтали и до 80 по вертикали)
- реагирует только на объекты, чей вес больше 11 кг.
- оповещение о тревоги на 3 телефонных номера
НЕДОСТАТКИ
цена
GSM сигнализация Страж
Беспроводной ИК датчик движения Rexant PIR-231 для сигнализации GS-115 {46-0231}
Датчик для использования внутри помещений. Рабочая температура от -10 до 50 градусов Цельсия. Рабочее расстояние – до 10 метров. Угол обнаружения – 90 градусов. Цена в магазинах – от 700 рублей.
ДОСТОИНСТВА:
- хорошее соотношение цена/качество
- компактность
- легко крепится на стену
- передает сигнал на расстояние до 120 м.
НЕДОСТАТКИ
некоторые покупатели отметили ложные срабатывания
Беспроводной ИК датчик движения Rexant PIR-231 для сигнализации GS-115 {46-0231}
Датчик движения GINZZU HS-S01PW, 433МГц
Датчик движения для помещений, оснащенный системой предупреждения от ложных срабатываний. Не реагирует на домашних животных. Цена – от 900 рублей.
ДОСТОИНСТВА:
- настройка чувствительности
- питание от батареек
- индикация оповещает о разрядке батареи
- на одной батарее может проработать до года
НЕДОСТАТКИ
не обнаружено
Датчик движения GINZZU HS-S01PW
Датчик движения КАРКАМ PIR-100D для охранных сигнализаций
Датчик для внешнего размещения. Питание осуществляется от батарейки или от солнечной батареи. Рабочая температура – от 0 до +50 градусов Цельсия. Цена – от 2000 рублей.
ДОСТОИНСТВА:
- высокое качество сборки
- зона детекции до 15м.
- выбор уровня чувствительности
- защитный козырек
НЕДОСТАТКИ
не обнаружено
Датчик движения КАРКАМ PIR-100D для охранных сигнализаций
Как выбрать датчик движения для освещения
Первым делом нужно определиться с тем, какой детектор нужен – внутренний или внешний. Затем необходимо определиться с местом установки. Это зависит от типа монтажа: настенный, потолочный или встроенный. Тип ДД тоже играет роль. ИК-датчики универсальны. Акустические подходят для коридоров и сложных комнат. Комбинированные модели с микроволновым и акустическим сенсорами подходят тогда, когда нужна дополнительная охранная система.
Каждая модель имеет свой предел нагрузки. Для небольшой дачи или комнаты этот фактор не имеет особого значения, а для освещения улиц нужно посчитать суммарное напряжение всех устройств. Датчики могут работать от электросети или батарей. Без охранной системы не имеет смысла брать автономную модель, т.к. при перебое прекратят работать не только ДД, но и осветительные приборы.
Во избежание лишних затрат и ложных срабатываний, нужно учитывать область действия. Для крупных открытых помещений отличным вариантом будет 360° потолочный детектор, для коридоров и других узких помещений подойдут более “узкие” модели.
Напоследок нужно учесть функционал и возможности настройки. Если в квартире или доме есть питомцы, то стоит искать модель с защитой от ложных срабатываний, такой как весовой детектор. Не стоит забывать и про настройки освещённости, времени.
Купив ДД, нужно правильно его установить
Для корректного функционирования он должен располагаться вдали от кондиционеров и окон (особенно важно при ИК-сенсоре), шумных мест (акустический) и заграждающих предметов (важно для всех типов, но больше всего для микроволнового). Процесс монтажа не должен составлять особых проблем
Виды и разновидности
Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.
Датчик движения для включения света нужен не только на улице
Тип питания
Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :
- Проводные датчики с питанием от сети 220 В.
- Беспроводные, с питанием от батареек или аккумуляторов.
Датчики движения бывают проводными и беспроводными
Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.
Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:
- Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
- Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.
Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
- Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
- Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
- Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.
Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Датчик движения COCO International B.V. AWST-6000, белый
Фото:https://market.yandex.ru
Идеальный вариант, устанавливающийся в коридорах и проходных помещениях, также подойдет к установке в обычных комнатах и кабинетах. Имеет обширный диапазон настроек, пользователь самостоятельно определяет желаемые характеристики в работе устройства. Охват плоскости составляет 80 градусов. Комплектующие – болты и чопики, идеально подойдут в установке устройства. Не требует особых усилий, в наличии подробная инструкция по дальнейшему использованию изделия.
Датчик движения COCO International B.V. AWST-6000, белый
Достоинства:
- время подсветки максимальное – более 10 минут
- комфортный поверхностный монтаж
- в комплекте есть инструменты для крепления
- небольшие размеры
- подробная инструкция в наличии
