Какое должно быть расстояние между фонарными столбами

2.5.238

При пересечении ВЛ с подземным кабелем связи и ПВ (или с подземной кабельной вставкой) должны соблюдаться следующие требования:

1) угол пересечения ВЛ до 500 кВ с ЛС и ЛПВ не нормируется, угол пересечения ВЛ 750 кВ с ЛС и ЛПВ должен быть по возможности близок к 90°, но не менее 45°;

2) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ напряжением до 35 кВ или ее подземной металлической или железобетонной части должно быть не менее:

в населенной местности – 3 м;

в ненаселенной местности – расстояний, приведенных в табл.2.5.26.

Эквивалентное удельное сопротивление земли, Ом·м	Наименьшее расстояние, м, при напряжении ВЛ, кВ
До 35	110-500	750
До 100	10	10	15
Более 100 до 500	15	25	25
Более 500 до 1000	20	35	40
Более 1000	30	50	50

Расстояние от подземных кабелей ЛС и ЛПВ до подземной части незаземленной деревянной опоры ВЛ напряжением до 35 кВ должно быть не менее:

в населенной местности – 2 м, в стесненных условиях указанное расстояние может быть уменьшено до 1 м при условии прокладки кабеля в полиэтиленовой трубе на длине в обе стороны от опоры не менее 3 м;

в ненаселенной местности: 5 м – при эквивалентном удельном сопротивлении земли до 100 Ом·м; 10 м – при эквивалентном удельном сопротивлении земли от 100 до 500 Ом·м; 15 м – при эквивалентном удельном сопротивлении земли от 500 до 1000 Ом·м; 25 м – при эквивалентном удельном сопротивлении земли более 1000 Ом·м;

3) расстояние от подземных кабелей ЛС и ЛПВ до ближайшего заземлителя опоры ВЛ 110 кВ и выше и ее подземной части должно быть не менее значений, приведенных в табл.2.5.26;

4) при прокладке подземного кабеля (кабельной вставки) в стальных трубах, или при покрытии его швеллером, уголком, или при прокладке его в полиэтиленовой трубе, закрытой с обеих сторон от попадания земли, на длине, равной расстоянию между проводами ВЛ плюс 10 м с каждой стороны от крайних проводов для ВЛ до 500 кВ и 15 м для ВЛ 750 кВ, допускается уменьшение указанных в табл.2.5.26 расстояний до 5 м для ВЛ до 500 кВ и до 10 м для 750 кВ.

Металлические покровы кабеля в этом случае следует соединять с трубой или другими металлическими защитными элементами. Это требование не относится к оптическим кабелям и кабелям с внешним изолирующим шлангом, в том числе с металлической оболочкой. Металлические покровы кабельной вставки должны быть заземлены по концам. При уменьшении расстояний между кабелем и опорами ВЛ, указанных в табл.2.5.26, помимо приведенных мер защиты необходимо устройство дополнительной защиты от ударов молнии путем оконтуровки опор тросами в соответствии с требованиями нормативной документации по защите кабелей от ударов молнии;

5) вместо применения швеллера, уголка или стальной трубы допускается при строительстве новой ВЛ использовать два стальных троса сечением 70 мм, прокладываемых симметрично на расстоянии не более 0,5 м от кабеля и на глубине 0,4 м. Тросы должны быть продлены с обеих сторон под углом 45° к трассе в сторону опоры ВЛ и заземлены на сопротивление не более 30 Ом. Соотношения между длиной отвода тросов  и сопротивлением  заземлителя должны соответствовать значениям  и , приведенным в табл.2.5.27;

Подключение электричества от столба к дому

Подключением кабеля от столба электропередачи до распределительной коробки дома занимаются специализированные компании. Прежде чем обратиться к специалистам, владельцам частных домов нужно получить разрешение от организации, которая занимается вопросами снабжения и подключения электричества. Необходимо изучить все требования для подсоединения частного строения к электросети.

Чтобы осуществить подключение дома, необходимо подготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют соответствующую лицензию. Перед началом работы необходимо определиться со способом подключения. На сегодняшний день существуют воздушный и подземный способы подключения электрического тока.

Воздушный способ

Этот способ подведения кабеля к дому интересен тем, что занимает минимальное количество времени и не требует больших финансовых затрат. Для подключения воздушным путем, например деревянного каркасного дома, используются самонесущие изолированные провода, которые прослужат не меньше тридцати лет. Но по нормативам подводки подходят далеко не все частные дома. Ввод кабеля в дом должен иметь расположение не ниже 2,75 м от земли.

Если жилое сооружение ниже этой отметки, следует установить специальные стойки. Такие приспособления могут иметь прямую или изогнутую форму. Отличаются стойки не только формой, но и методом крепления на стене:

Отведение от источников электрической энергии происходит при помощи кабелей, изготавливаемых из разных материалов. Провода из меди требуются меньшего размера, но стоят значительно дороже. Поэтому подводка проводов от стоек до малоэтажного здания или дачного домика в основном выполняется с использованием кабельной продукции с жилами из алюминия.

Расстояние от фундамента частного дома до высоковольтного столба должно быть не больше 10 метров. Это касается не только домов, но и дачных сооружений и других жилых зданий. Если сама протяженность от столба линии электропередачи превышает эту величину, то надо установить вспомогательную опору на отдельно стоящий фундамент.

От электрического столба до дополнительной опорной стойки расстояние не должно превышать 15 метров. Минимальное расстояние от крайней стойки до жилой постройки должно быть не менее 1,5 метра до оконных проемов и лоджий; 1 метр – минимальная дистанция до фасадных стен сооружений или фундамента.

Проведение электрического провода через стену дома, построенного из дерева, специалисты выполняют при помощи стальной трубы. Если сооружение воздвигнуто из кирпича на бетонном фундаменте, то для этой цели вполне подойдет обычная пластиковая труба.

Закрытый способ

Отведение кабеля закрытым методом через вырытую под землей траншею требует больше потраченного времени и материальных средств. Понадобится примерно на 15 метров больше проводов.

В данном случае может понадобиться дополнительное соглашение на проведение земляных манипуляций в определенном месте, что тоже чревато лишними финансовыми расходами.

Прежде чем приступить к укладке кабеля, следует вырыть траншею и установить туда защитную изоляцию в виде полиэтиленовой трубы. Прокладка в земле с повышенной химической активностью потребует усиления изоляционной защиты. Можно прибегнуть к использованию алюминиевой или свинцовой оболочки.

Затем нужно наметить путь, по которому будет идти траншея. Чтобы использовать меньше изоляционного материала и потратить физических сил для рытья канавы, лучше всего провести траншею напрямую от ЛЭП до объекта. Но, к сожалению, это не всегда возможно. Отступления от прямой дороги могут потребовать при следующих обстоятельствах:

Как только определен маршрут прокладывания кабеля, нужно вырыть глубокую траншею – около 70–80 см. Для обеспечения электроснабжения строений под почвой нужно использовать бронированный кабель с жилами из меди. Изоляция кабеля должна быть намного крепче.

Все подземные работы по установке провода от столба ЛЭП до жилого объекта нельзя проводить собственноручно. Этим должны заниматься сотрудники специальных компаний, которые имеют разрешение на оказание такого рода услуг. Подземный метод подвода кабеля от высоковольтного источника повысит защитные функции от вредного излучения ЛЭП.

Высота электрического бетонного столба

Главная » Электрика на даче.

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Какие существуют нормативы для установки бетонного столба на своем участке?

Вначале следует учесть, что глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Самостоятельно установить бетонный столб не получится. Потому что:

• Высота достигает минимум 5 метров, установить его строго в вертикальное положение без помощи машины невозможно.
• Необходимость в изоляторах, и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и лед зимой.
• Необходимость обесточить линию, которое окончательно разбивает все надежды отчаянных электриков–самоучек.

Возможно ли альтернативные методы установки ЛЭП своими силами?

Существует много вариантов самодельных столбов со специальным фундаментом снизу, с четырьмя металлическими опорами, изоляторами, и т.д. но используют их зачастую в селах. Самым доступным способом быстро и качественно сделать опору ЛЭП является установка бетонного столба.

Высота столба, как гласит правила устройства электроустановок (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

В деревнях высоту зачастую делают около 4м, чтобы грузовая машина могла спокойно проехать, и поскольку по конструкции ПУЭ никаких ограничений не ставит, то в ход идут все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется.

Для установки бетонной опоры понадобятся:

• Бурильная машина;
• Кран, который установит в вертикальное положение столб;
• Грузовая машина для перевозки столба;
• Бригада электриков, со специальной подъемной машиной с выдвижной клеткой для монтажа линии.

Данная команда способна за считаные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на протяжении многих лет.

• Гофра ПНД и ПВХ
• Как проверить сопротивление тестером?

Охранная зона ЛЭП

Допустимые расстояния от жилого здания до линии электропередач

Возможность застройки территории, входящей в охранную зону рядом с ЛЭП, регулируется правилами для использования земель, относящихся к охранной зоне высоковольтной линии электропередач.

Необходимость соблюдать нормы по СаНПиН связана с исследованиями в области магнитных полей, которые оказывают вред здоровью.

Расстояние до населенных пунктов от высоковольтных ЛЭП по нормам СаНПиН

По результатам исследований, выявлены серьезные нарушения здоровья у людей, проживающих в близком соседстве от линии электропередач. Серьезные изменения затрагивают почти все системы организма:

• нервную;
• сердечно-сосудистую и эндокринную;
• мочеполовую;
• нарушение общего эмоционального состояния.

Исходя из этих исследований, указано на каком расстоянии от линии передач можно возводить жилые дома. Также обозначены зоны, запрещенные для использования под застройку жилыми зданиями и инженерными сооружениями.

Земельные наделы, расположенные в охранных зонах линий электропередач, и находящиеся в собственности не подлежат изъятию у владельцев. Они могут быть использованы ими с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

Размеры охранных зон вдоль ЛЭП

Переведение территории в статус охранной зоны, не влияет на законность сделок с земельной собственностью. Обременение территории должно быть обязательно оговорено в земельных документах, подтверждающих права собственника. Обременение подтверждает запрет на ведение строительства зданий, предназначенных для длительного пребывания людей в охранной зоне.

Это касается жилых, административных, производственных объектов. Для того чтобы уточнить все запреты, наложенные на конкретный участок, стоит обратиться в отделение электросети, обслуживающее данную территорию.Протяженность охранных зон зависит от мощности напряжения.Нормативы расстояния от ЛЭП до жилого дома.

Напряжение	10-20 КВт	35КВт	110 КВт	ВЛ-6 (10Квт)	ВЛЗ-6 (10 КВт)
Минимальное расстояние в метрах	10 (5)	15	20	10	5

Примечание: (5) – расстояние на территории населенных пунктов, для проводов в изоляции.Границы зоны определяются организацией электросети.

Для их фиксации организация подает заявление в вышестоящую управляющую компанию. Оно рассматривается в течение пятнадцати рабочих дней. После подписания заявления и утверждения границ, данные вносятся в кадастровый паспорт.

Смотрите в видео рассказ о проживании возле ЛЭП.

Какое напряжение должен выдавать генератор ВАЗ-2114: сколько вольт необходимо для заряда аккумулятора

Проверять рабочее состояние генератора на ВАЗ-2114 следует каждые 6 месяцев (лучше всего до и после зимы – прим.), потому как именно в зимнее время на электрическую сеть приходятся повышенные нагрузки. Проверку необходимо проводить независимо от того, исправен он или нет.

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Важные нюансы размещения столбов освещения

В целях организации освещения в темное время используются уличные фонари, которые крепятся на опорах. В качестве материалов для их создания в зависимости от личных предпочтений чаще всего применяется железобетон, бетон и дерево.

Столбы освещения для парков в городе

Несмотря на то, что расстояние между осветительными столбами – важнейшее значение, в ходе выполнения работ важно понимать предназначение опорных конструкций. Таковые в своем составе имеют следующие составные части:. Основной удерживающий элемент, представляющий собой стальную прожекторную мачту

Выяснить, какое расстояние является наиболее оптимальным, не представляет сложности. Высота варьируется в зависимости от функций и места размещения столбов освещения. Чаще всего для организации освещения этот показатель складывается с учетом количества опор электропередачи в населенном пункте и подбирается так, чтобы ниспадающие световые лучи формировали пересекающиеся между собой конусы

Основной удерживающий элемент, представляющий собой стальную прожекторную мачту. Выяснить, какое расстояние является наиболее оптимальным, не представляет сложности. Высота варьируется в зависимости от функций и места размещения столбов освещения. Чаще всего для организации освещения этот показатель складывается с учетом количества опор электропередачи в населенном пункте и подбирается так, чтобы ниспадающие световые лучи формировали пересекающиеся между собой конусы.

Столбы с распределительными лючками. Эти приспособления размещаются в верхней части опор. Они различаются по виду, форме и мощности

В ходе монтажа таких деталей важно учитывать место предполагаемой установки. Так, если планируется создание иллюминации для транспортных дорог с радиусом поворота, то целесообразнее использовать мощные приборы. В случае применения для освещения пешеходных зон или подхода (подъезда) к дому рациональнее воспользоваться умеренными декоративными источниками с меньшей высотой опорных столбов

В случае применения для освещения пешеходных зон или подхода (подъезда) к дому рациональнее воспользоваться умеренными декоративными источниками с меньшей высотой опорных столбов.

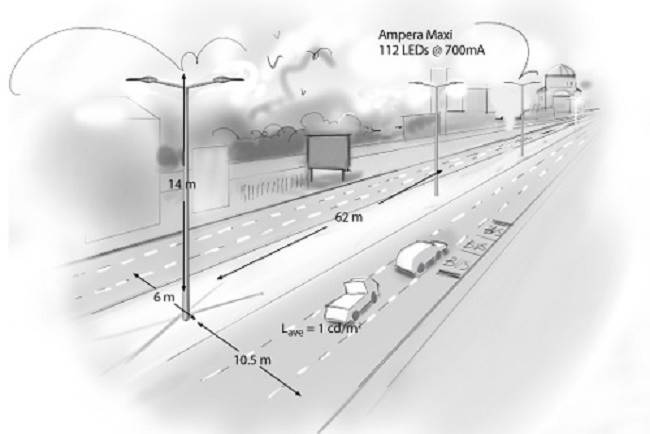

Схема для расчета освещения дорог в городе

Важной особенностью при определении дистанции между опорами освещения является обязательный учет размещения на таких конструкциях дополнительного оборудования. В такой ситуации расстояние между опорами уличного освещения обязательно должно составлять несколько большие значения, чем установленные нормами. В такой ситуации расстояние между опорами уличного освещения обязательно должно составлять несколько большие значения, чем установленные нормами

В такой ситуации расстояние между опорами уличного освещения обязательно должно составлять несколько большие значения, чем установленные нормами.

Нормы установки осветительных столбов в городе по ГОСТу и СНиП

Параметры расстояний при расчете согласно ГОСТу и нормам СНиП

Согласно требованиям СНиП и ГОСТа дистанцию между соседними опорами принято называть пролетом. Если планируется устанавливать столбы освещения вдоль дорог, то этот показатель в зависимости от мест расположения фонарей необходимо устанавливать на основе следующих параметров:

• требуемого уровня света;
• числа, типа и мощности фонарей, установленных на одной мачте;
• необходимой высоты.

Расчет освещенности

С учетом перечисленных особенностей следует понимать, что минимальным расстоянием между опорами освещения признано 35 м. При этом данный показатель относится именно к мачтовым конструкциям, а каких-либо требований к установке светодиодных лент на определенных частях улиц не предъявляется.

2.5.87

Расстояния между проводами ВЛ, а также между проводами и тросами должны выбираться:

1) по условиям работы проводов (тросов) в пролетах согласно 2.5.88-2.5.94;

2) по допустимым изоляционным расстояниям: между проводами согласно 2.5.126; между проводами и элементами опоры согласно 2.5.125;

3) по условиям защиты от грозовых перенапряжений согласно 2.5.120 и 2.5.121;

4) по условиям короны и допустимых уровней радиопомех и акустических шумов согласно гл.1.3, 2.5.81, государственным стандартам, строительным нормам и правилам.

Расстояния между проводами, а также между проводами и тросами выбираются по стрелам провеса, соответствующим габаритному пролету; при этом стрела провеса троса должна быть не более стрелы провеса провода.

В отдельных пролетах (не более 10% общего количества), полученных при расстановке опор и превышающих габаритные пролеты не более чем на 25%, увеличения расстояний, вычисленных для габаритного пролета, не требуется.

Для пролетов, превышающих габаритные более чем на 25%, следует производить проверку расстояний между проводами и между проводами и тросами согласно указаниям 2.5.88-2.5.90, 2.5.92-2.5.95, 2.5.120 и 2.5.121, при этом допускается не учитывать требования таблиц приложения.

При различии стрел провеса, конструкций проводов и гирлянд изоляторов в разных фазах ВЛ дополнительно должны проверяться расстояния между проводами (тросами) в пролете. Проверка производится при наиболее неблагоприятных статических отклонениях при нормативном ветровом давлении , направленном перпендикулярно оси пролета данной ВЛ. При этом расстояния между проводами или проводами и тросами в свету для условий наибольшего рабочего напряжения должны быть не менее указанных в 2.5.125 и 2.5.126.

Вспомогательные факторы

Во время монтажа осветительных опор следует учитывать не только расстояние между соседними опорами, но и дистанцию до объектов архитектурного и дорожного назначения по всей улице

Поэтому следует обращать внимание на прописанные требования перед тем, как планировать размещение фонарных столбов. К этим нормативам относятся следующие факторы:

1. Во время установки освещения вдоль магистральных дорог дистанция от столба до бордюра должно быть не менее одного метра. Для всех остальных трасс этот параметр составляет 50 см. Разрешается устанавливать опоры на разделяющей полосе при ее ширине не меньше 5 метров.
2. При отсутствии бордюра допустимо не менее 1,75 м от столба до дороги.
3. По автомобильным трассам, на которых не ездят крупногабаритные машины, допустима дистанция в 30 см.
4. При подводке электрокабеля к фонарям посредством воздушных ЛЭП требуется промежуток от столбов до балконов не менее одного метра.

Осветительные столбы на трассах не должны быть ближе 1-го метра к бордюрам

При уменьшении значения до 1 тыс. человек допустимая освещенность 15 люкс. При проходимости не более 500 человек показатель составляет 8 пунктов. На городских площадях и мостах требуется освещение не менее 25 люкс. Во дворах жилых домов – 3-4 люкс.

Если соблюдать все эти требования, далеко не всегда получается выдержать требуемую дистанцию между опорами, на которых размещается уличное освещение. Если столбцы смещаются, изменяется пропорциональность радиусов световых потоков, следовательно, возникает необходимость в перерасчете значения пролетов.

Для придерживание регламентированного расстояние между осветительными столбами на улицеследует чётко следовать правилам и схеме установки

Прежде чем начинать установку осветительных опор, следует произвести все требуемые расчеты и замеры. Некоторые из них:

1. Расстановка фонарных столбов с учетом их отдаления от близкорасположенных зданий и объектов. Такие вычисления проводятся для каждой конструкции отдельно.
2. Длина пролета, значение которой рассчитывается от одной опоры к другой.

Основным параметром осветительных установок является степень освещения, которое измеряется в люксах

Изменить дистанцию расположения опор не получится: их установка должна быть выполнена в соответствии с установленными требованиями. Могут появиться трудности при вычислении длины пролета. Это обусловлено тем, что конструкции могут смещаться ввиду некоторых нюансов:

• количество ламп на опоре;
• мощность осветительных устройств;
• высота установки.

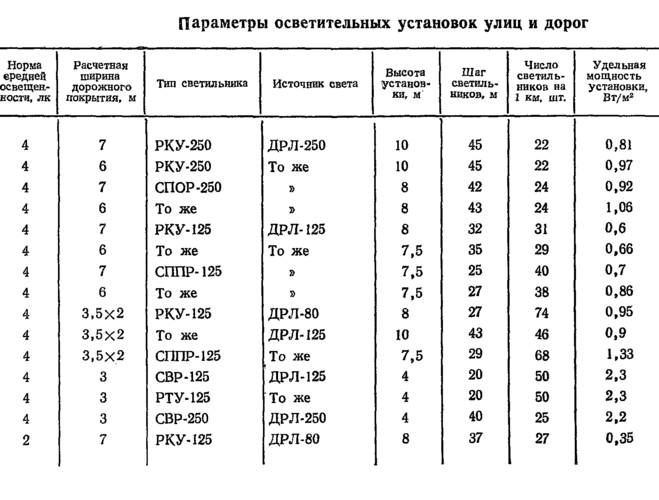

Если при вычислении использовать специальные таблицы с установленными значениями согласно ГОСТ, значительно упрощается процедура проведения расчетов. Каждая осветительная линия обладает характерными особенностями, которые могут оказать влияние на конечные значения расчетов.

Это интересно: установка электрического столба на даче.

При расчетах с использованием этой таблицы следует учитывать, что данные в ней приближены к максимальным значениям, утвержденным нормативными актами касательно размещения систем освещения.

Если правильно определить расстояние между столбами на трассе, это поможет уменьшить количество ДТП, улучшить безопасность пешеходов во время движения по тротуарам. Кроме этого, освещение будет более качественным и эффективным.

Подробнее об опорах освещения

Столбы освещения – это опоры из определенных материалов, предполагающих длительную эксплуатацию и оптимальное выполнение функций, для которых они создаются. Расстояние между фонарными столбами оставляется с таким расчетом, чтобы световое пятно от одного устройства доходило до края, отбрасываемого вторым.

На фото изображен вариант для парковой зоны.

Пешеходная зона

Расчет высоты обычного фонарного столба делается с учетом пространства, на которое должен распространяться свет закрепленного фонаря. Если основная цель установки – получение уличного освещения, когда необходимо осветить и пешеходную зону, и дорогу, фонарные столбы для городских улиц делают высокими.

Несмотря на относительно высокую стоимость таких конструкций, у них достаточно длительный срок эксплуатации, надежность, достигаемая разработанными правилами установки, и специально разработанные лампы, позволяющие рассеивать свет на нужном пространственном периметре.

Светодиодные городские фонарные столбы, постепенно вытесняющие устаревшие модели, применяются для уличного освещения. В зависимости от типа светодиодного устройства могут применяться не только высокие бетонные опоры, но и другие виды из разного материала и вариабельной высоты.

Ближе к вечеру

Основная цель фонарной опоры – укрепление специального приспособления, позволяющего осветить и обеспечить безопасность:

• улицы или трассы для участников дорожного процесса (используются высокие бетонные опоры с консольным типом светильников);
• передвижения и наличие уличного освещения для пешеходов, передвигающихся по тротуару или через проезжую часть (бетонные опоры, установленные вдоль проезжей части или во дворах);
• территории парка, промышленного предприятия, смотровой площадки – любой значительной территории, требующей света из соображений безопасности (могут использоваться как бетонные, так и стальные стойки со светильником);
• освещение придомового пространства в целях предупреждения проникновения злоумышленников (практикуется установка металлических опорных сооружений со светильниками прожекторного типа);
• освещенность и создание декоративной составляющей паркового или ландшафтного дизайна (кованые фонарные столбы, максимально декоративные, но с установкой лампы для выполнения осветительной функции);
• стадионов, вокзалов или стройплощадок с целью получения максимального источника света (преимущественно бетонные опорные мачты, установка которых требует значительных затрат и специальной техники).

Днем

ГОСТ предусматривает специальные требования к каждой из сооружаемых опор, установленных на городских улицах или в местах массового скопления народа. Соблюдение стандартов, предусмотренных специальными нормативами, позволяет добиться максимальной безопасности и избежать травмирования или несчастных случаев. Производство изделий из бетона налажено в массовом порядке и тоже производится с соблюдением стандартных требований.
