Видео по теме
Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.
Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.
Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.
Разновидности сетевого провода
Сетевой провод бывает 8-жильный (4 пары) и 4-жильный (2 пары). И коннекторы бывают на 8 проводов и на 4 провода. Но для физического формирования интернет-сети необходимы именно 8-контактные коннекторы. А их узаконенное название – 8P8C. Но исторически в лексиконе компьютерщиков этот кабель известен как RJ-45. Так и будет он называться в данной статье.
В зависимости от диапазона частот, пропускаемых кабелем, их делят на категории. Категория 1 (CAT1) с частотной полосой до 0,1 МГц применяется в телефонных линиях. Категория CAT5 с частотной полосой пропускания 100 МГц обеспечивает скорость передачи данных до 100Мбит\с и используется в телефонных линиях и для создания сетей 100BASE-TX. Категория CAT5 с частотной полосой пропускания 125 Мгц обладает лучшими характеристиками. Скорость передачи данных по этому кабелю достигает 1 000 Мбит/с. Этот кабель широко используется для создания локальных компьютерных сетей. Кабель категории CAT7 с частотной полосой до 700 МГц обеспечивает скорость передачи данных до 10 Гбит/с. Категория кабеля, шифр его марки, вид или отсутствие экранирования, количество витых пар указаны на общей оболочке кабеля.
ФОТО: sovet-ingenera.comСетевой кабель «витая пара», состоящий из четырёх витых пар, центральной нити и общей оболочки
Что такое обжим витой пары и как его делать
Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.
Типы ножей в коннекторах RJ45 для разных проводов разные
На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.
Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим
Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.
Оптимальный вариант для обжима витой пары своими руками
При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.
При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.
Основные понятия
Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Это значит, что он стал на место и изоляция прорезана. Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.
Компьютерные сети
Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации
Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке
Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.
Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии. Как соединить интернет кабель.
Распиновка RJ45 для подключения розетки
Можно использовать витую пару для подключения к розетке, то сделать достаточно просто, в какой-то мере проще даже, чем подключить коммуникативный шнур. Для распиновки розетки RJ45 нужно взять ножницы или канцелярский нож, чтобы избавиться от верхнего покрытия провода.
1.Нужно срезать обмотку, не повредив кабель. Оставляем 10 см для удобного подключения.
2.Разматываем и выравниваем провода.
3.У любой розетки есть 2 маркировки по цветам. «А» — кроссовое подключение, «В» — стандартное подключение. Распиновка RJ45 делается для стандартного подключения.
4.Нужно вставить жилы в разъемы. Кабель должен быть натянут, чтобы расстояние от начала жил до зажима было не более 3 см. После того, как жилы вставлены в коннектор, они обжимаются до щелчка.
Распиновка RJ-45 под силу даже новичкам, поскольку при слабом или неточном обжиме качество сигнала не испортится
Здесь важно соблюдать правильную последовательность цветов. Чтобы сигнал был чистый, нужно все-таки оставить кабель, не более 5 метров. Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно
В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают
Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.
Распиновка RJ-45 на 4 жилы
Коннектор RJ-45 чаще всего используется в сетевых кабелях и может поддерживать до 8 жил. Однако в некоторых случаях возможно использование всего 4 жил, как, например, в телефонных линиях или в некоторых сетевых приложениях, где требуется меньшее количество пар.
Стандарты
Существует несколько стандартов, которые могут быть использованы для 4-жильной распиновки RJ-45. Два наиболее распространенных стандарта — это T568A и T568B. В случае использования 4 жил, обычно используются жилы на пинах 1, 2, 3 и 6.
Распиновка
- Пин 1: Обычно это бело-зеленая жила, которая является частью первой пары.
- Пин 2: Зеленая жила, вторая часть первой пары.
- Пин 3: Бело-оранжевая жила, часть второй пары.
- Пин 6: Оранжевая жила, вторая часть второй пары.
Пины 4, 5, 7 и 8 остаются неиспользованными в этой конфигурации.
Применение
Такая 4-жильная конфигурация часто используется в сетях с низкими требованиями к пропускной способности, таких как 10/100 Мбит/с Ethernet. Она также может быть использована в некоторых телефонных системах.
Важное замечание
Стоит отметить, что такая распиновка не подходит для современных гигабитных сетей (1000 Мбит/с)
При использовании такой конфигурации важно удостовериться, что оборудование, с которым она будет использоваться, совместимо с 4-жильным подключением
Прямой и перекрестный обжим
Теперь перейдем к вариантам обжима. Они бывают двух типов:
- Прямая, т.е оба конца витой пары обжаты по одному стандарту.
- Поперечный, в данном случае один конец опрессован по стандарту T568A, другой – T568B.
Рисунок 12. Прямое соединение (A) и перекрестное соединение (B
Эта специфика связана со схемой подключения. На самом деле есть три варианта:
- Маршрутизатор-роутер. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
- ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
- Роутер-ПК. То есть персональный компьютер подключен к сетевому узлу.
Давайте быстро взглянем на перечисленные схемы подключения.
Обжим витой пары по схеме роутер-роутер
При такой возможности подключения необходимо использовать прямую цепь (см. A на рис. 12). Однако при использовании интеллектуальных узлов в сетевой топологии это ограничение не требуется. То есть разрешена прямая и кросс-схема подключения, так как роутер умеет распознавать ее тип. Однако считается правильным придерживаться стандарта, выбранного для конкретной локальной сети.
Обжим витой пары по схеме компьютер-компьютер
Совершенно иная ситуация возникает при подключении ПК друг к другу. В этом случае может работать только одна схема кроссовера – кроссовер. Этот тип подключения показан на Рисунке 12 (B).
Обжим витой пары по схеме роутер-компьютер
Этот тип подключения принято выполнять простым способом. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но тем не менее считается «хорошим тоном» придерживаться этого условия.
Перекрёстный обжим (кроссовер)
При перекрёстном обжиме подготовка ничем не отличается — нам нужно точно так же снять 2-3 сантиметра изоляции. Отличие начинается при сортировке проводов. Здесь порядок будет другой: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Так должен выглядеть один конец витой пары. На другом же конце нам нужно повторить прямой обжим: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Так получится кроссовер из 8 жил.
После расположения проводов в нужном порядке подравниваем их края с помощью ножа и вставляем в коннектор, который держим защёлкой вниз. Каждый провод должен попасть в свой канал — это нужно контролировать со всех сторон.
Затем вставляем коннектор в обжимные клещи и продвигаем до упора. Надавливаем на рукоятки, чтобы ножи проткнули коннектор и зафиксировали контакты в каналах. Операцию нужно повторить для второго конца витой пары, после чего можно соединять однотипные сетевые устройства.
Post Views: 1 617
Монтаж розетки на столетие
Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.
Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.
Стандарт
Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.
Подключение RJ 11
RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:
- двужильные кабели толщиной 0,3-0,5 мм,
- отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
- дрель,
- инструмент для удаления изоляции,
- тестер,
- инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.
На видео показано, как правильно подключить к линии телефонную розетку.
Важно!

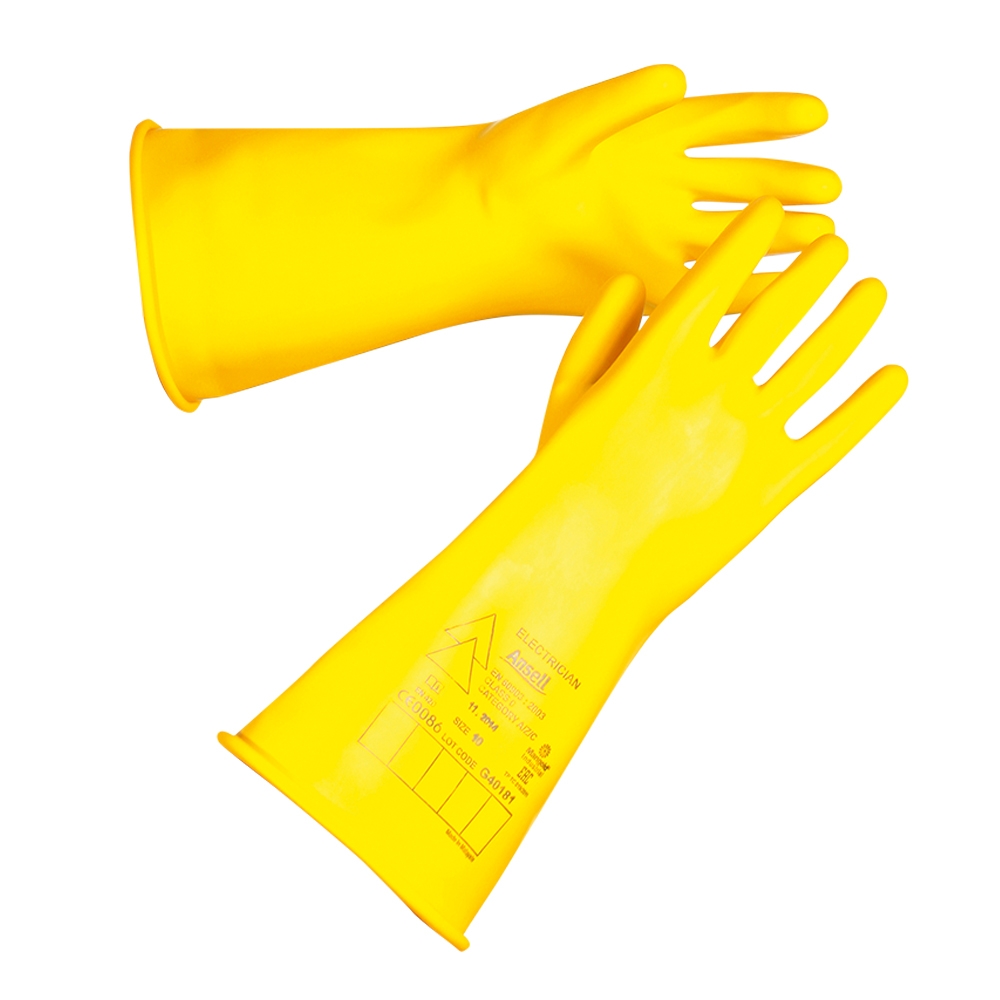

Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают
Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.
Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.
Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.
Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.
Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

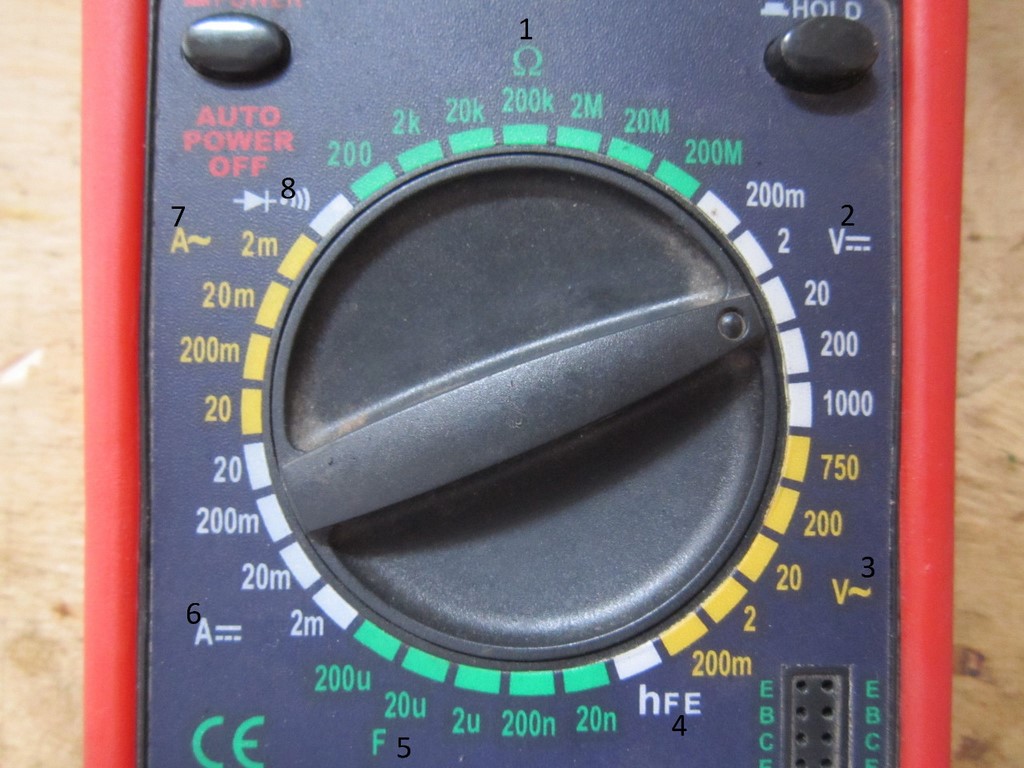

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.
После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.
Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

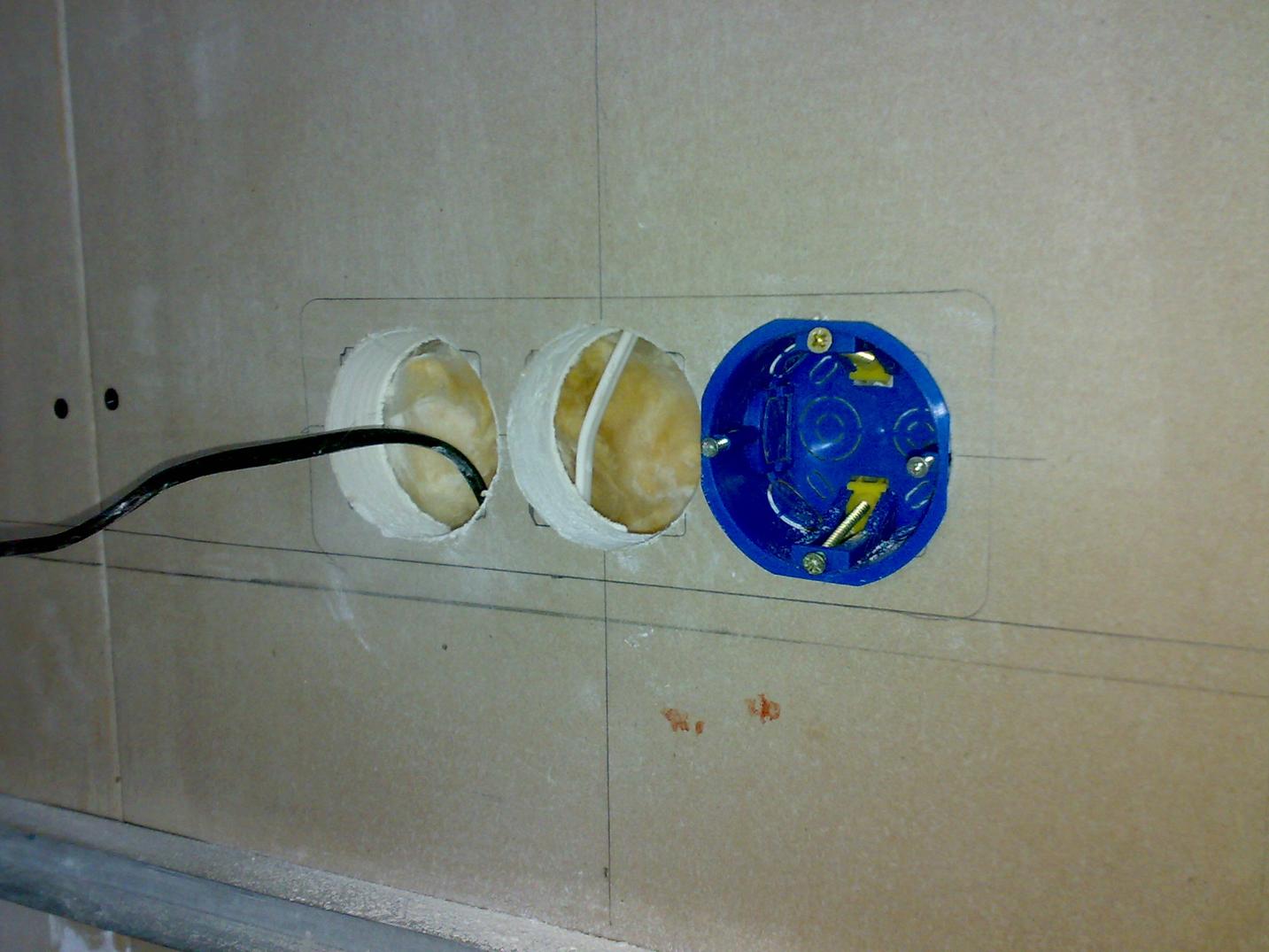

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.
После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.
Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.
Монтаж и подключение сетевой розетки
Провод витая пара укладывается в кабель-канал или закрывается плинтусом. Свободный конец выводится через подрозетник наружу (при установке врезной модели) или оставляется незакрытым (если монтируется накладной вариант). Его длина оставляется достаточной, чтобы осуществлять необходимые работы. От самого края отступается 7-8 см и наружная оболочка с этого участка удаляется. Проводниковые пары раскручиваются, разъединяются и выпрямляются. Дальнейшие действия приведены в инструкции.
Пошаговая инструкция подключения RJ-45 проводом на четыре пары

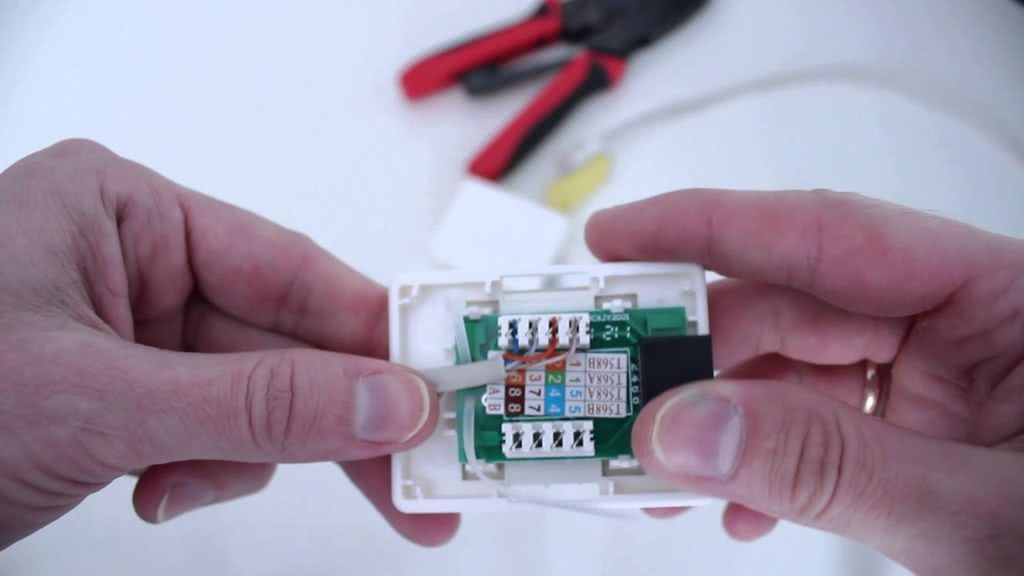

- Корпус розетки разбирается, отсоединяется лицевая часть и откладывается в сторону
- Открытая розетка на два разъема с цветовыми схемами подключения А, ВНа обратной стороне имеется цветовая схема подключения, представленная двумя вариантами: А и В. Для правильной коммутации необходимо, чтобы кроссировка розетки соответствовала схеме подключения коннектора, поэтому если его монтаж проводился другим мастером, нужно уточнить, каким способом произведена разводка. На территории России обычно используется схема «В»
- Обжать провода в клеммах розетки согласно выбранному варианту (цвет провода совпадает с цветом контакта). Например, как изображено на картинке, слева направо: коричневый, бело-коричневый, зеленый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий. Порядок проведения обжима лучше рассмотреть отдельным пунктом этой публикации
Здесь кроссировка проводов в розетке выполнена по цветовой схеме «В»
- Зафиксировать провод зажимом и провести предварительную проверку передачи сигнала через разъем. Для этого в разобранное устройство подключить коннектор от планшета, ноутбука или мобильного телефона и убедиться в наличии связи с интернетом
- Обрезать излишки проводков. Собрать розетку, соединив обе части. Закрепить ее на стене или в ней (зависимо от типа исполнения) также как обычную электрическую точку.
По окончании необходимо снова проверить работоспособность уже собранного устройства путем подключения ноутбука или иного гаджета. статью: → «Как правильно установить и подключить розетку? Схемы подключения».
Подключение RJ-45 проводом на две витые пары
Подготовительные действия в данном случае производятся точно так, что и в предыдущем варианте. Отличием можно считать только само подключение. Вместо восьми проводников коммутируются четыре, имеющиеся в проводе. Задействуются контакты, соответствующие цвету проводков и отвечающие выбранной схеме «А» или «В». После этого проводится обжим, сборка и установка изделия, проверка передачи сигнала.
Пример кроссировки интернет провода с двумя витыми парами в розетке RJ-45
Осуществление обжима проводов на контактах розетки
Как указывалось выше. При подсоединении проводков к клеммам устройства, необходимо провести их обжим. От этой процедуры будет зависеть качество работы всей системы. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. У системных разъемов контакты устроены так, что при плотном заведении на них проводника, они разрезают изоляционное покрытие и обеспечивают коммутацию с медной жилой. При этом зачищать тонкие проводки не нужно.
Такое качественное и надежное соединение достигается, когда провод заходит в контактную клемму до упора. Можно для этого воспользоваться ножом или тонкой отверткой
Но действовать необходимо крайне осторожно, чтобы не повредить провод. статью: → «Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка»
Обжим проводов на клеммах розетки – важное условие для качественной коммутации
Обжимка витой пары отверткой
Если для обжима коннектора RJ45 нет специальных инструментов, то можно воспользоваться подручными средствами.
Для обжима нужно приготовить:
- Кабель необходимой длины. Лучше взять с запасом + 10-15%.
- Два коннектора. Помните, что они одноразовые, в случае неудачи необходимо использовать новый. Купите 4-5 штук.
- Острый нож, ножницы и прямая отвертка.
Когда вы определились со схемой распинковки, можете приступать.
- Снимите изоляцию 4-5 см от края кабеля.
- Расправьте провода, размещая их по цветам схемы распинковки. Зачесывайте их с помощью ножниц или тупого края ножа, прижимая к лезвию пальцем.
- Отрежьте лишнее, оставляя 1-1,3 см длины.
- Аккуратно вставьте провода в коннектор.
- Придерживая коннектор, по очереди вдавливайте контакты. Давить нужно с усилием, чтобы пробить изоляцию. В конце зажмите фиксатор кабеля.
- Проделайте тоже самое на другом конце.
Обжатие отверткой коннектора RJ45
После проверьте работу кабеля. Если все хорошо, то дело сделано. В случае неудачи, все придется повторять. Выберите один из концов, который вам больше не нравиться и отрежьте коннектор. Установите новый и опять выполните проверку. По многочисленным моим экспериментам на это уходило максимум четыре коннектора.
Для выполнения правильных действий обжима разъема RJ45 особого навыка не требуется. Руку можно набить быстро, достаточно нескольких обжимов, сделанных самостоятельно. Такой навык пригодится в жизни, например, в процессе переезда в новостройку, где обычно сетевые провода проходят под плинтусами. Иногда проводка зашивается внутрь стен, но при этом оставляются возможность для подключения компьютерных розеток, понадобится сделать обжимку RJ45.
Если куплен более длинный провод или наоборот слишком короткий, нет смысла сильно переживать, поскольку их всегда можно обжать с помощью патч-корда, сделав нужную длину.
Иногда бывают случаи, что сетевой провод перегрызает собака, либо проводка перегнивает. По описанной выше последовательности действий есть возможность легко выполнить ремонт линии своими силами, сделав распиновку витой пары Rj45.
Для чего нужны 8 проводов?
Надо сказать, что этот вариант казни был рассчитан на будущее. Даже в то время, когда высокоскоростной интернет только начинал распространяться, такие кабели часто использовались во внутренних сетях. Другими словами, с их помощью два или более компьютера были подключены или подключены к маршрутизатору, создавая таким образом общую сеть. В то время у всех прядей было только 4 нити. Такие кабели представляли собой 100-мегабитную сеть, которая в то время характеризовалась высокой скоростью передачи данных.
Подключение интернет-розетки RJ-45, обжим коннектора.
Однако постепенно стало создаваться все больше высокоскоростных кабелей и поэтому сегодня у каждого есть возможность создать сеть со скоростью передачи данных до 1 гигабита в секунду. Такая возможность предусмотрена для любой современной сетевой карты, независимо от того, интегрированная она или автономная. А чтобы создать такую быструю сеть, нам понадобится кабель с восемью жилами или 4 витыми парами.
По этой причине рекомендуется обжать все восемь проводов, если вы приобрели такой кабель. Однако можно встретить и специальные кабели с четырьмя жилами.
