Расчет водяного отопления: формулы, правила, примеры выполнения

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

• в панельном доме на обогрев кубометра воздуха требуется 41Вт;
• в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

• В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
• В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Расчет потерь тепла по площади помещений

Первым методом расчета тепловой нагрузки системы отопления пользуются для укрупненного определения мощности системы отопления всего дома и общего понимания количества и типа радиаторов, а также мощности котельного оборудования. Так как метод не учитывает регион строительства (расчетную наружную температуру зимой), количество потерь тепла через фундаменты, крыши или нестандартное остекление, то количество потерь тепла, рассчитанное укрупненным методом исходя из площади помещения, может быть как больше, так и меньше фактических значений.

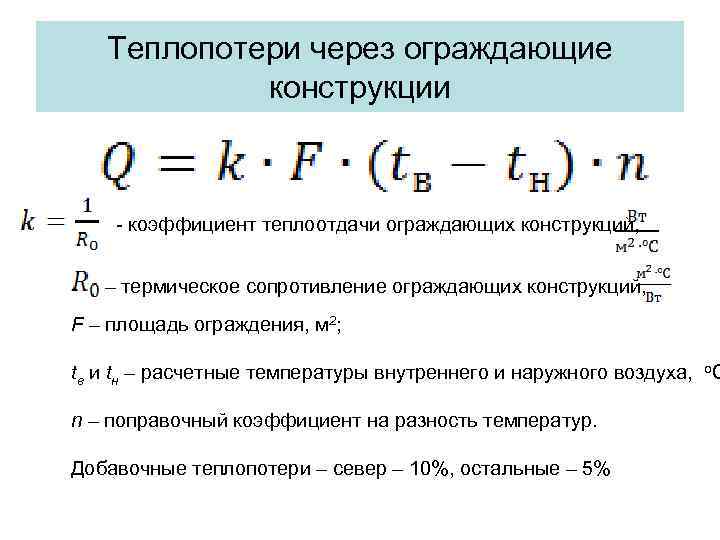

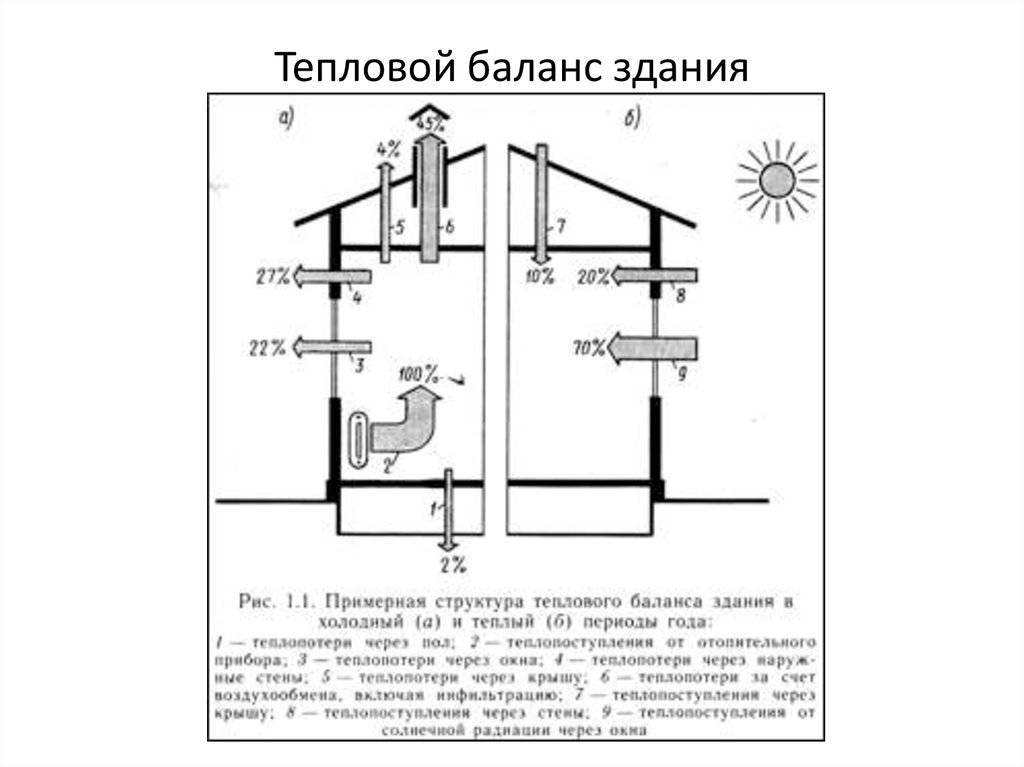

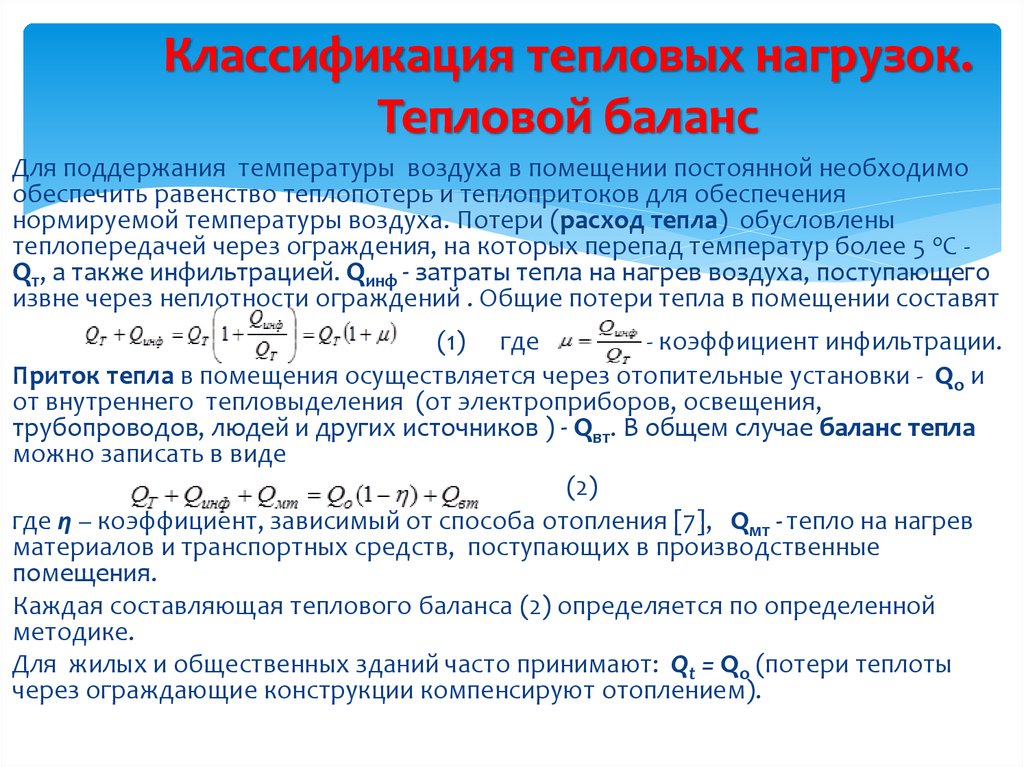

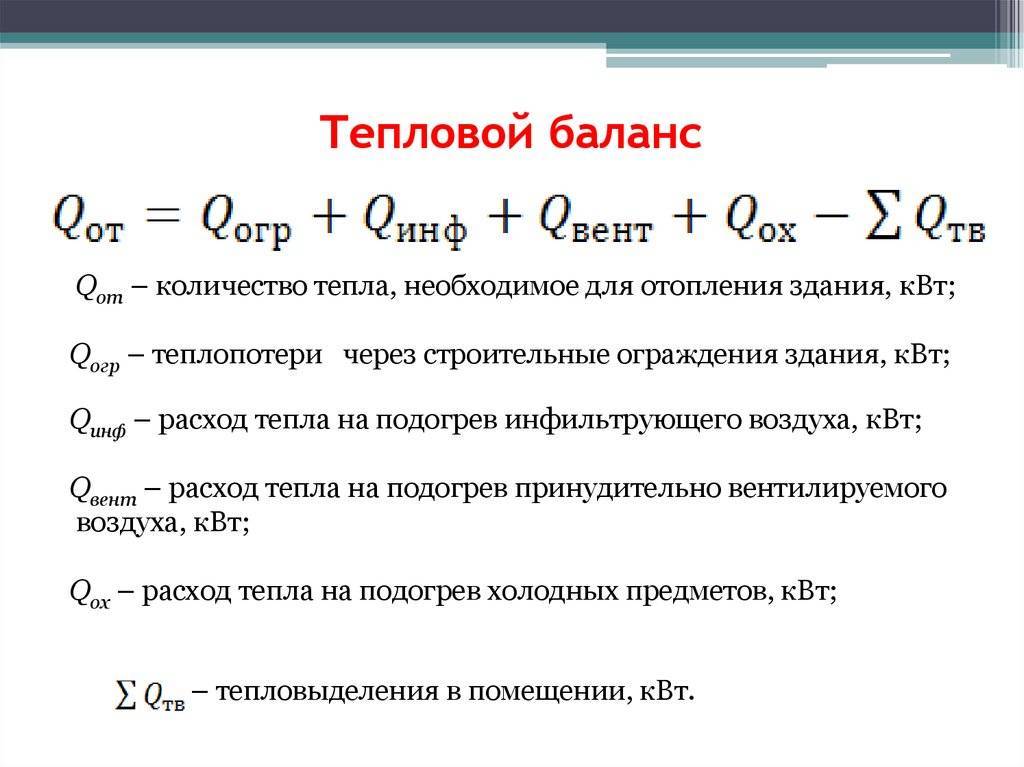

Источники теплопотерь здания

А при использовании современных теплоизоляционных материалов мощность котельного оборудования может быть определена с большим запасом. Таким образом, при устройстве систем отопления возникнет большой перерасход материалов и будет приобретено более дорогостоящее оборудование. Поддержание комфортной температуры в помещениях будет возможно только при условии, что будет установлена современная автоматика, которая не допустит перегрева помещений выше комфортных температур.

Тем не менее, этим способом определения мощности систем отопления пользуются достаточно часто. Следует только понимать, в каких случаях такие укрупненные расчеты приближены к реальности.

Итак, формула для укрупненного определения количества теплопотерь выглядит следующим образом:

Q=S*100 Вт (150 Вт),Q — требуемое количество тепла, необходимое для обогрева всего помещения, ВтS — отапливаемая площадь помещения, м?Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м?.

При использовании первого метода для укрупненного метода расчета тепловой мощности следует ориентироваться на следующие рекомендации:

• В случае, когда в расчетном помещении из наружных ограждающих конструкций имеются одно окно и одна наружная стена, а высота потолков менее трех метров, то на 1м2 отапливаемой площади приходится 100 Вт тепловой энергии.
• При расчете углового помещения с двумя оконными конструкциями или балконными блоками либо помещение высотой более трех метров, то в диапазон удельной тепловой энергии на 1 м2 составляет от 120 до 150 Вт.
• Если же прибор отопления в будущем планируется устанавливать под окном в нише либо декорировать защитными экранами, поверхность радиаторов и, следовательно, их мощность необходимо увеличить на 20-30%. Это обусловлено тем, что тепловая мощность радиаторов будет частично тратиться на прогрев дополнительных конструкций.

Недостатки расчета по площади

Расчет, основанный на площадном показателе, не отличается большой точностью

Здесь не принят во внимание такой параметр, как климат, температурные показатели как минимальные, так и максимальные, влажность. Из-за игнорирования многих важных моментов расчет имеет значительные погрешности

Часто стараясь перекрыть их, в проекте предусматривают «запас»

Часто стараясь перекрыть их, в проекте предусматривают «запас».

Если все же для расчета выбран этот способ, нужно учитывать следующие нюансы:

1. При высоте вертикальных ограждений до трех метров и наличии не более двух проемов на одной поверхности, результат лучше умножить на 100 Вт.
2. Если в проект заложен балкон, два окна либо лоджия, умножают в среднем на 125 Вт.
3. Когда помещения промышленные или складские, применяют множитель 150 Вт.
4. В случае расположения радиаторов вблизи окон, их проектную мощность увеличивают на 25%.

Делаем расчет объема системы отопления по формуле

Перед тем, как приступить к монтажу циркуляционного насоса или расширительного бачка, непременно следует сделать расчет объема системы отопления и, конечно, расчет циркуляционного насоса для системы отопления. Чтобы получить правильный результат, необходимо суммировать объемы всех элементов отопительной конструкции, а именно котла, радиаторов и трубопроводов.

Формула, позволяющая выполнить расчет емкости системы отопления и ее элементов, выглядит так:

V = (VS х Е): d, где

V — означает объем расширительного бачка; VS — объем системы отопления расчет для которой делается с учетом котла, трубопровода, батарей и теплообменника; Е — коэффициент расширения горячего теплоносителя; d – показатель эффективности емкости, которую планируется установить в отопительную конструкцию.

Циркуляционный насос

Нам серьёзны два параметра насоса: его производительность и напор. В частном доме при любой разумной протяженности контура достаточно минимального для наиболее недорогих насосов  напора в 2 метра (0,2 кгс/см2): именно это значение перепада снабжает циркуляцию системы отопления многоквартирных домов.

Нужная производительность вычисляется по формуле G=Q/(1,163*Dt).

В ней:

• G — производительность (м3/час).
• Q — мощность контура, в который устанавливается насос (КВт).
• Dt — перепад температур между прямым и обратным трубопроводами в градусах (в автономной системе типично значение Dt=20С).

Для контура, тепловая нагрузка на который образовывает 20 киловатт, при стандартной дельте температур расчетная производительность составит 20/(1,163*20)=0,86 м3/час.

Расчет отопительных приборов

За основу вычислений взяты стандартные алюминиевые батареи. Каждая из секций батареи производит 150 Вт тепловой энергии при температуре воды 70°C.

Вычислив необходимую теплоэнергию на отдельное помещение, требуется разделить ее на 150. Калькулятор отопления радиаторов выглядит следующим образом:

• спальня №1: 20 м 3 × 50 Вт × 1,2 = 1200 Вт (радиатор с 8 секциями);
• спальня №2: 30 м 3 × 50 Вт × 1,2 = 1800 Вт (радиатор с 12 секциями);
• спальня №3: 37,5 м 3 × 50 Вт × 1,2 = 2250 Вт (радиатор с 15 секциями);
• туалет №1: 10 м 3 × 50 Вт × 1,2 = 600 Вт (радиатор с 4 секциями);
• гостиная: 60 м 3 × 50 Вт × 1,2 = 3600 Вт (радиатор с 24 секциями);
• коридор: 18 м 3 × 50 Вт × 1,2 = 1080 Вт (округляется до 1200 Вт, потребуется радиатор с 8 секциями);
• туалет №2: 12 м 3 × 50 Вт × 1,2 = 720 Вт (округляется до 750 Вт, потребуется радиатор с 5 секциями);
• кухня: 36 м 3 × 50 Вт × 1,2 = 2160 Вт (округляется до 2250 Вт, потребуется радиатор с 15 секциями);
• ванная: 18 м 3 × 55 Вт × 1,2 = 1188 Вт (округляется до 1200 Вт, потребуется радиатор с 8 секциями).

Ванная должна отапливаться лучше, поэтому среднее значение увеличено до 55 Вт.

Формула расчета секций батареи отопления. Нажмите на фото для увеличения.

В помещениях большого объема необходимо производить монтаж нескольких радиаторов с общим числом требуемых секций. Например, в спальне №2 можно установить 3 радиатора с 5 секциями на каждом.

Калькулятор показывает, что общая мощность радиаторов составила 14,8 кВт. Это означает, что водонагревательный котел мощностью 15 кВт справится с обеспечением отопительных устройств теплоэнергией.

Варианты разводки схемы водяного отопления частного дома

Существуют такие виды водяного отопления частного дома:

Каждый из этих вариантов разводки имеет свои особенности.

Однотрубное отопление еще называют «ленинградкой». В этом случае одна труба объединяет все обогреватели в доме, расположенные по ходу движения теплоносителя. Такая схема разводки отопления частного дома отличается простотой, незначительными финансовыми затратами и быстротой монтажа. Однако у такой системы имеется существенный недостаток: радиаторы прогреваются неравномерно, и регулировать температуру каждой батареи невозможно.

Двухтрубная схема соединения радиаторов предусматривает укладку двух труб параллельно движению воды (подробнее: «Двухтрубная система отопления частного дома, делаем своими руками «). Преимущества данного варианта – равномерный и быстрый обогрев дома, возможность регулировки температуры.

Коллекторное расположение труб предусматривает наличие подающего и обратного трубопровода, соединенных с помощью специальных распределительных коллекторов. Такая разводка позволяет полностью контролировать все батареи в доме из распределительного шкафа.

Чтобы обогрев был эффективным, необходимо сделать расчет водяного отопления частного дома.

Гидравлические расчеты для системы отопления

Расчеты такого типа требуют правильного подбора труб для системы отопления. Также от этого зависит эффективность работы системы, так как можно легко рассчитать основные параметры насосного оборудования.

Гидравлические расчеты необходимы для определения следующих параметров:

Расход воды в отопительной системе. Для этого применяют формулу:

М = Q/Cp*DPt,

где Q — общая мощность тепловой системы, Ср — удельная теплоемкость воды, которая в большинстве случаев имела место 4,19 КДж, DPt — разница между температурами на входе в котёл и на выходе из него.

Для определения расхода воды на одном участке трубопровода можно использовать аналогичные способы. Привлекается участок с исключительной быстротой теплоносителя. Показатель потребляемой мощности всех приборов отопления и подводится в формулу. Важен мониторинг всех участков между радиаторами. Немаловажна и формула расчета энергии, которую тоже стоит использовать.

Известная величина расхода теплоносителя в системе позволяет определить его скорость. Для этого используется такая формула:

В = М/П*Ж.

Здесь м — Расход теплоносителя на множестве участков, р — Показатель его увеличения, f — Площадь поперечного сечения трубы. Для определения последнего параметра формулы соединения: 3,14R / 2, Гуквой R Обозначен Внутренний Диметр Трубы.

Потери напора теплоносителя при тренировке в трубе. Проверяем этот параметр по формуле:

DPptp = R*L.

Здесь буквой R обозначаются долинные потери при трении, L – длина участка трубы.

Кроме того, следует отметить, что речь идет о конкретных запорных арматурах и фитингах. Для расчета существует также определенная формула, в которой необходимо перемножить плотность воды, ее скорость и плотность коэффициентов сопротивлений на совокупность.

Выполнив сложение измерений на каждом участке между приборами отопления, Важно сравнить полученный результат с контрольными параметрами. Для быстрой работы циркуляционного насоса утеря напора на длинных участках трубопровода не должна быть больше 20 кПа, скорость движения воды должна составлять не более 1,5 метра в секунду

При повышенных значениях теплоносителя будет двигаться очень шумно. Кроме того, согласно санитарным нормам указанная скорость теплоносителя возникает при появлении воздуха в системе.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка	Величина	Значение, обозначение, единица выражения
D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений – Σ(ξ)

• значение в D9 берётся из справочника;
• значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка	Алгоритм	Формула	Результат	Значение результата
D12	387332	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! B3 -> Formula Error: Unexpected ,	n=0,0178/(1+0,0337*tср+0,000221*tср2)	0,003368	Кинематический коэф. вязкости воды – n, cм2/с при tср
D14	!ERROR! B4 -> Formula Error: Unexpected ,	ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	0.03301785959853	G’=G*1000/(ρ*60)	773,024	Расход воды G’, л/мин
D16	#NAME?	v=4*G:(ρ*π*(d:1000)2*3600)	1,640	Скорость воды v, м/с
D17	46820984.143969	Re=v*d*10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! B8 -> Formula Error: An unexpected error occurred	λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! B9 -> Formula Error: Unexpected ,	R=λ*v2*ρ*100/(2*9,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! B11 -> Formula Error: Unexpected ,	dPтр=dPтр*9,81*10000	45565,9	и Па соответственно D20
D22	!ERROR! B12 -> Formula Error: Unexpected ,	dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! B13 -> Formula Error: Unexpected ,	dPтр=dPмс*9,81*10000	2467,2	и Па соответственно D22
D24	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! B15 -> Formula Error: Unexpected ,	dP=dP*9,81*10000	48033,1	и Па соответственно D24
D26	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты:
  • синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

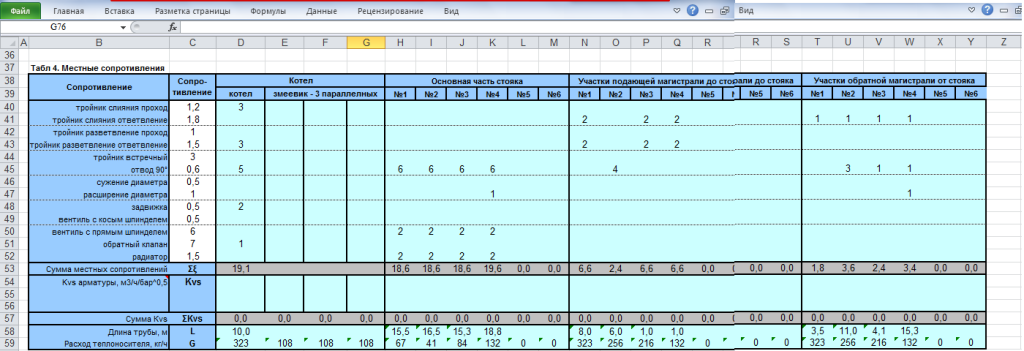

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Водяное отопление с принудительной циркуляцией

Если обеспечивается принудительная циркуляция теплоносителя, уклон труб не имеет большого значения. Такие системы на 20-30% эффективнее тех, в которых вода движется естественным образом. В них вместо расширительных баков применяются гидроаккумулирующие емкости. Поскольку давление в трубах и батареях может достигать 1,5-2 атмосфер, то необходимо установить дополнительные элементы для обеспечения безопасности: воздушные и предохранительные клапаны, манометры и прочее. На обеих сторонах циркуляционного водяного насоса для отопления должны находиться запорные клапаны, благодаря которым подача теплоносителя в систему может быть остановлена.

Пример расчета тепла по воде

Рассмотрим пример расчета количества тепла по воде, которое необходимо подогреть до определенной температуры.

Дано:

• Масса воды: 200 кг
• Начальная температура: 20°C
• Конечная температура: 60°C
• Удельная теплоемкость воды: 4.18 кДж/кг·°C

Решение:

1. Разница в температуре: 60°C — 20°C = 40°C
2. Количество тепла: масса × разница в температуре × удельная теплоемкость

Количество тепла: 200 кг × 40°C × 4.18 кДж/кг·°C

После подстановки значений и выполнения расчетов получим:

Масса воды (кг)	Разница в температуре (°C)	Удельная теплоемкость (кДж/кг·°C)	Количество тепла (кДж)
200	40	4.18	33,440

Таким образом, для подогрева 200 кг воды с начальной температурой 20°C до конечной температуры 60°C требуется 33,440 кДж тепла.

Монтаж системы

Первым делом нам требуется установить секционные радиаторы. Их надо размещать строго под окнами, тёплый воздух от радиатора будет препятствовать проникновению холодного воздуха из окна. Для монтажа секционных радиаторов не понадобится никакого специального оборудования, лишь перфоратор и строительный уровень. Необходимо строго придерживаться одного правила: все радиаторы в доме должны быть смонтированы строго на одном горизонтальном уровне, от этого параметра зависит общая циркуляция воды в системе. Также соблюдайте вертикальное расположение рёбер радиатора.

После монтажа радиаторов можно приступать к прокладке труб. Необходимо заранее промерить общую длину труб, а также посчитать количество всевозможных фитингов (колен, тройников, заглушек и пр.). Для монтажа пластиковых труб понадобится всего три инструмента — рулетка, ножницы для труб и паяльник. На большинстве таких труб и фитингов есть лазерная перфорация в виде насечек и направляющих линий, что даёт возможность по месту выполнять монтаж правильно и ровно. Работая с паяльником, следует придерживаться только одного правила — после того как вы расплавили и состыковали концы изделий, ни в коем случае не прокручивайте их, если с первого раза не получилось припаять ровно, иначе возможна течь в этом месте. Лучше заранее потренируйтесь на кусочках, которые пойдут в отходы.

Первый способ – классический (см. рисунок

1. Процессы обработки наружного воздуха:

• нагрев наружного воздуха в калорифере 1-го подогрева;
• увлажнение по адиабатному циклу;
• нагрев в калорифере 2-го подогрева.

2. Из точки с параметрами наружного воздуха — (•) Н проводим линию постоянного влагосодержания — d_Н = const.

Эта линия характеризует процесс нагревания наружного воздуха в калорифере 1-го подогрева. Конечные параметры наружного воздуха после его нагревания будут определены в пункте 8.

3. Из точки с параметрами приточного воздуха — (•) П проводим линию постоянного влагосодержания d_П = const до пересечения с линией относительной влажности φ = 90% (эту относительную влажность стабильно обеспечивает оросительная камера при адиабатическом увлажнении).

Получаем точку — (•) О с параметрами увлажнённого и охлаждённого приточного воздуха.

4. Через точку — (•) О проводим линию изотермы — t_О = const до пересечения со шкалой температур.

Значение температуры в точке — (•) О близко к 0°С. Поэтому в оросительной камере возможно образование тумана.

5. Следовательно, в зоне оптимальных параметров внутреннего воздуха в помещении необходимо выбрать другую точку внутреннего воздуха — (•) В₁ с той же температурой — t_В1 = 22°С, но с большей относительной влажностью — φ_В1 = 55%.

В нашем случае точка — (•) В₁ принималась с самой максимальной относительной влажностью из зоны оптимальных параметров. При необходимости возможно принять и промежуточную относительную влажность из зоны оптимальных параметров.

6. Аналогично пункту 3. Из точки с параметрами приточного воздуха — (•) П₁ проводим линию постоянного влагосодержания d_П1 = const до пересечения с линией относительной влажности φ = 90% .

Получаем точку — (•) О₁ с параметрами увлажнённого и охлаждённого приточного воздуха.

7. Через точку — (•) О₁ проводим линию изотермы — t_О1 = const до пересечения со шкалой температур и считываем численное значение температуры увлажнённого и охлаждённого воздуха.

Важное замечание!

Минимальное значение конечной температуры воздуха при адиабатическом увлажнении должно находиться в пределах 5 ÷ 7°С.

8. Из точки с параметрами приточного воздуха — (•) П₁ проводим линию постоянного теплосодержания — J_П1 = сonst до пересечения с линией постоянного влагосодержания наружного воздуха — точка (•) Н — d_Н = const.

Получаем точку — (•) К₁ с параметрами нагретого наружного воздуха в калорифере 1-го подогрева.

9. Процессы обработки наружного воздуха на J-d диаграмме будут изображаться следующими линиями:

• линия НК₁ — процесс нагревания приточного воздуха в калорифере 1-го подогрева;
• линия К₁О₁ — процесс увлажнения и охлаждения нагретого воздуха в оросительной камере;
• линия О₁П₁ — процесс нагревания увлажнённого и охлаждённого приточного воздуха в калорифере 2-го подогрева.

10. Обработанный наружный приточный воздух с параметрами в точке — (•) П₁ поступает в помещение и ассимилирует избытки теплоты и влаги по лучу процесса — линия П₁В₁. За счёт нарастания температуры воздуха по высоте помещения — grad t. Параметры воздуха изменяются. Процесс изменения параметров происходит по лучу процесса до точки уходящего воздуха — (•) У₁.

11. Необходимое количество приточного воздуха для ассимиляции избытков теплоты и влаги в помещении определяем по формуле

12. Требуемое количество теплоты для нагрева наружного воздуха в калорифере 1-го подогрева

Q₁ = G_ΔJ(J_K1 — J_H) = G_ΔJ(t_K1 — t_H), кДж/ч

13. Необходимое количество влаги для увлажнения приточного воздуха в оросительной камере

W = G_ΔJ(d_O1 — d_K1), г/ч

14. Требуемое количество теплоты для нагрева увлажнённого и охлаждённого приточного воздуха в калорифере 2-го подогрева

Q₂ = G_ΔJ(J_П1 — J_O1) = G_ΔJ x C(t_П1 — t_O1), кДж/ч

Величину удельной теплоёмкости воздуха С принимаем:

C = 1,005 кДж/(кг × °С).

Чтобы получить тепловую мощность калориферов 1-го и 2-го подогрева в кВт необходимо величины Q₁ и Q₂ в размерности кДж/ч разделить на 3600.

Принципиальная схема обработки приточного воздуха в холодный период года — ХП, для 1-го способа — классического, смотри на рисунок 9.

Особенности водяных отопительных систем

Выбор прибора зависит от нескольких факторов, в частности:

• площади дома;
• климатических особенностей региона;
• доступности одного или другого вида топлива.

В местности, где является недоступным газ, чаще всего используются твердотопливные приборы, хотя существует возможность приобретать газовые баллоны. Однако водяное отопление частного дома с помощью них обходится недешево, поэтому в данном случае приходится искать другие источники энергии – твердотопливные котлы, работающие на дровах и древесных отходах, являются лучшим вариантом. Если нет доступа к этим ресурсам, часто пользуются электрическими котлами, но они потребляют большое количество электроэнергии, и обогрев дома обходится весьма дорого.

Монтаж водяной системы происходит практически одинаково во всех случаях, независимо от того, какой вид оборудования используется. Поскольку она имеет универсальную схему, можно одновременно установить сразу несколько генераторов тепла – это позволит сделать систему автономной, получить максимальную эффективность обогрева и исключить риск остаться без теплоснабжения. Однако при параллельном подключении котлов нужно обязательно установить специальную автоматику, которая позволит переключаться между приборами в том случае, если один из них не сможет работать из-за отсутствия топлива.

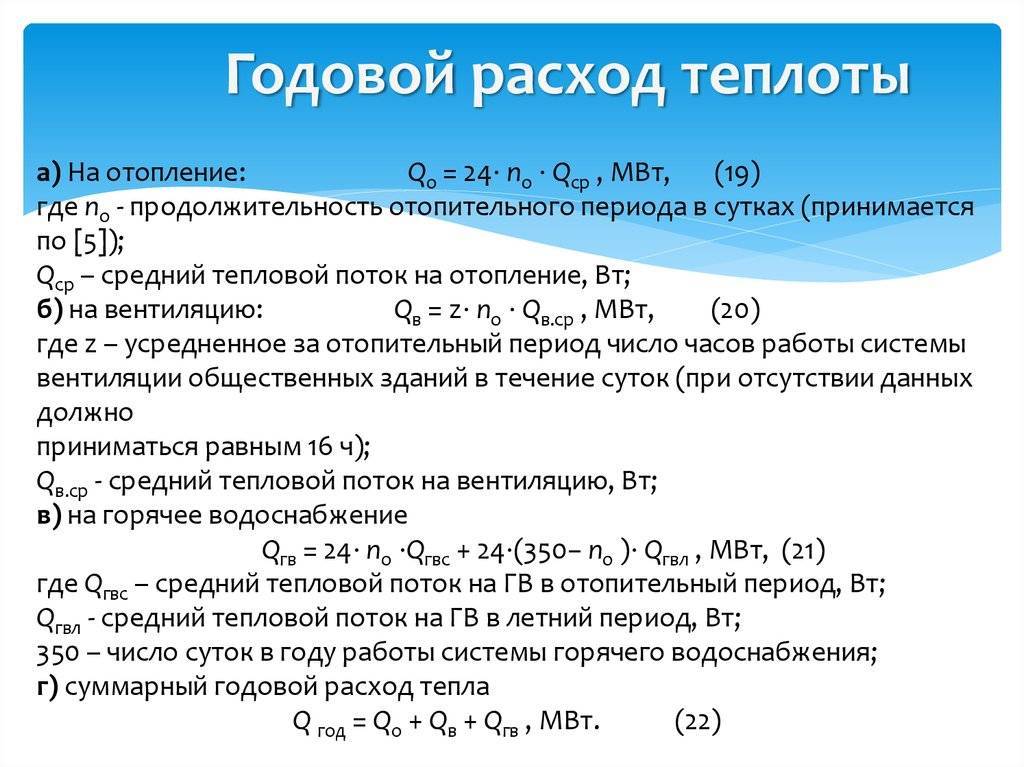

Пример перерасчета и уменьшения тепловых нагрузок

Далее мы рассмотрим пример реального уменьшения тепловых нагрузок и затрат на отопления на одном из выполненных нами объектов.

Объект №1 – помещение коммерческого назначения

Помещение коммерческого назначения на первом этаже пяти-этажного здания в Москве.

Основные данные по объекту:

Адрес объекта	г. Москва
Этажность здания	5 этажей
Этаж на котором расположены обследуемые помещения	1-й
Площадь обследуемых помещений	112,9 м2
Высота этажа	3,0 м
Система отопления	Однотрубная
Температурный график	95-70 оС
Расчетный температурный график для этажа на котором находится помещение	75-70 оС
Тип розлива	Верхний
Расчетная температура внутреннего воздуха	+ 20 оС
Отопительные радиаторы, тип, количество	Радиаторы чугунные М-140-АО – 6 шт. Радиатор биметаллический Global (Глобал) – 1 шт.
Диаметр труб системы отопления, мм	Ду25
Длина подающего трубопровода системы отопления, м	L = 28,0 м.

Горячее водоснабжение и вентиляция на данном объекте отсутствовали.

Договорные тепловые нагрузки составляли 0,02 Гкал/час или 47,67 Гкал/год.

Расчет теплопередачи установленных радиаторов отопления с учетом потерь в трубопроводах и способа установки составил 0,007454 Гкал/час.

Максимальный часовой расход на отопление в трубопроводах составил 0.001501 Гкал/час.

В итоге, максимальный часовой расход на отопление составил 0,008955 Гкал/час или 23 Гкал/год.

Годовая экономия = 47,67 – 23 = 24,67 Гкал/год.

При средней стоимости Гкал 1,7 тысяч рублей, годовая экономия на отоплении для объекта площадью 112 м. кв. составила 42 тысячи рублей.

Выводы и полезное видео по теме

В видео можно ознакомиться с примером расчета водяного отопления, который осуществляется средствами программы Valtec:

Гидравлические расчеты лучше всего осуществлять с помощью специальных программ, которые гарантируют высокую точность вычислений, учитывают все нюансы конструкции.

Вы специализируетесь на выполнении расчета систем отопления с использованием воды в качестве теплоносителя и хотите дополнить нашу статью полезными формулами, поделиться профессиональными секретами?

А может хотите акцентировать внимание на дополнительных расчетах или указать на неточность в наших вычислениях? Пишите, пожалуйста, свои замечания и рекомендации в блоке под статьей
