Распределение объемов вытяжки по помещениям и определение площади поперечного сечения каналов
Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.
Далее, исходят их количества вытяжных каналов, имеющихся (или планируемых к организации – при проведении самостоятельного строительства) в квартире или доме. Полученный объем необходимо распределить между ними.
Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.
Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.
Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.
Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.
Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).
Калькулятор расчета минимальной площади сечения вентиляционной отдушины
Обладая элементарными знаниями в геометрии, полученную площадь несложно привести к размерам прямоугольника. Правда, при этом должно соблюдаться условие – соотношение длинной и короткой стороны – не более, чем 3:1.
Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.
Полученное значение будет ориентиром при приобретении стандартных деталей с круглым сечением. Естественно, округление при этом делается в бо́льшую сторону.
Объем данной статьи не позволяет рассмотреть все нюансы организации вентиляции жилого дома или квартиры. Но в этом и нет особой нужды, так как на страницах нашего портала уже имеется специальная публикация, в которой проблемы естественной вентиляции рассматриваются со всеми подробностями.
Расчет воздуховодов вентиляции
При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети
Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее
Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.
Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

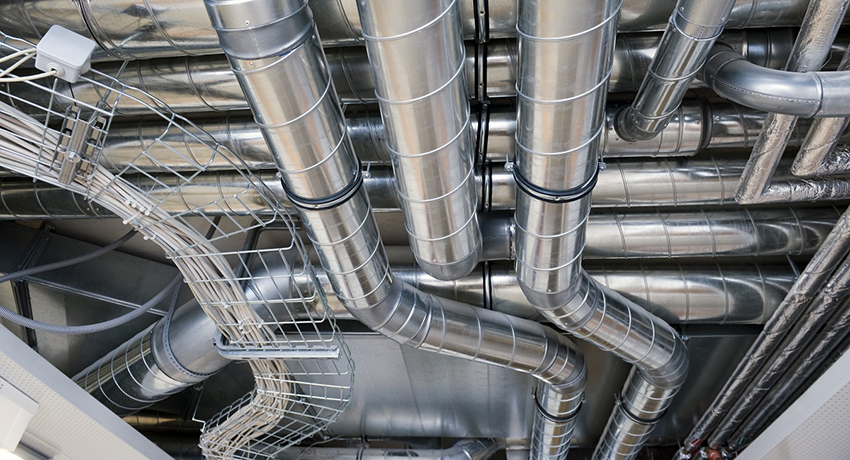

Типы воздуховодов
Для начала пару слов скажем и материалах и типах воздуховодов
Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками
Если коротко, то воздуховоды бывают:
Если коротко, то воздуховоды бывают:
- Металлические из оцинкованной или черной стали, нержавейки.
- Гибкие из алюминиевой или пластиковой пленки.
- Жесткие пластиковые.
- Тканевые.
По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.
Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

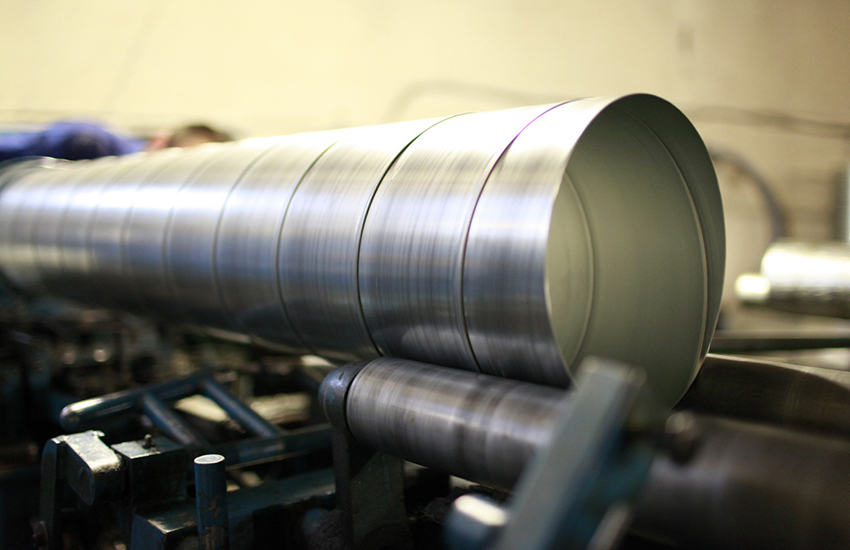

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.
Расчет поперечного сечения воздуховода
Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.
Расчет поперечного сечения проводят двумя способами:
- допустимых скоростей;
- постоянной потери давления.
Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.
Расчет сечения воздуховодов методом допустимых скоростей
Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.
Рис. 1 (Схема сети для расчета)
В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.
Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:
- Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
- По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
- После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.
Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.
Насколько точная сумма отображается
Вы должны знать, что невозможно на глаз выполнить подсчеты. Калькулятор выдает примерную стоимость реализации, а точная рассчитывается после создания сметы. Сперва к вам приезжает замерщик, исследует помещение. Он сохраняет нижеуказанные данные:
- Материал стен;
- Тип потолка, пола;
- Размеры комнат и подсобных узлов;
- Аэродинамические свойства объекта;
- Состояние воздуха на территории;
- Тип предприятия.
На деле параметров значительно больше. Вдобавок ко всему вы обсуждаете ценовой сегмент дополнительного оборудования, т. к. у нас в наличии оборудование по средней и высокой стоимости. Просто некоторым клиентам выгоднее проводить ремонт раз в несколько лет, другим хочется сделать сеть единожды и забыть о ней.
Составление сметы:
перед ней реализуется монтажная схема, учитывающая основные параметры. Тут же производятся финальные расчеты системы вентиляции онлайн, на основе которых изготавливается смета. В ней прописываются все материалы, детали вплоть до крепежа. При надобности вы корректируете ее, удаляя и меняя нужные узлы. Таким образом можно понизить конечную стоимость или повысить качество, мощность, др. характеристики. Вариантов много. Лучше обсудите их с нашим менеджером.
Полезно знать: специалиста на объект мы высылаем бесплатно. Деньги вносят после обсуждения нюансов и подписания договора.
В завершение проводится согласование с заказчиком. Проект переходит в последнюю стадию, подразумевающую оформление бумаг по ГОСТам. Тут же начинается производство всех деталей. Оно ведется в наших цехах — это значимый плюс. Многие компании заказывают узлы у посредников, однако такой подход исключает контроль качества. Часто дефекты замечаются уже после установки. Организация-исполнитель может со временем отказаться от сотрудничества с тем или иным поставщиком, но созданный ей продукт придется установить. От этого страдает клиент. У нас же плохие комплектующие попросту не пройдут контроль качества, а потому не покинут завод и не попадут к вам.
Полученная в калькуляторе сумма способна измениться как в большую, так и в меньшую сторону после проведения всех замеров.
Полезно знать: в СаНПин точно указываются допустимые нормы воздухообмена, а также максимальные показатели для вредных веществ в окружении. Помимо СНиПов под номерами 2.04.05-91 и 41-01-2003, существуют и санитарные стандарты. Сегодня это ГН 2.2.5.3532-18.

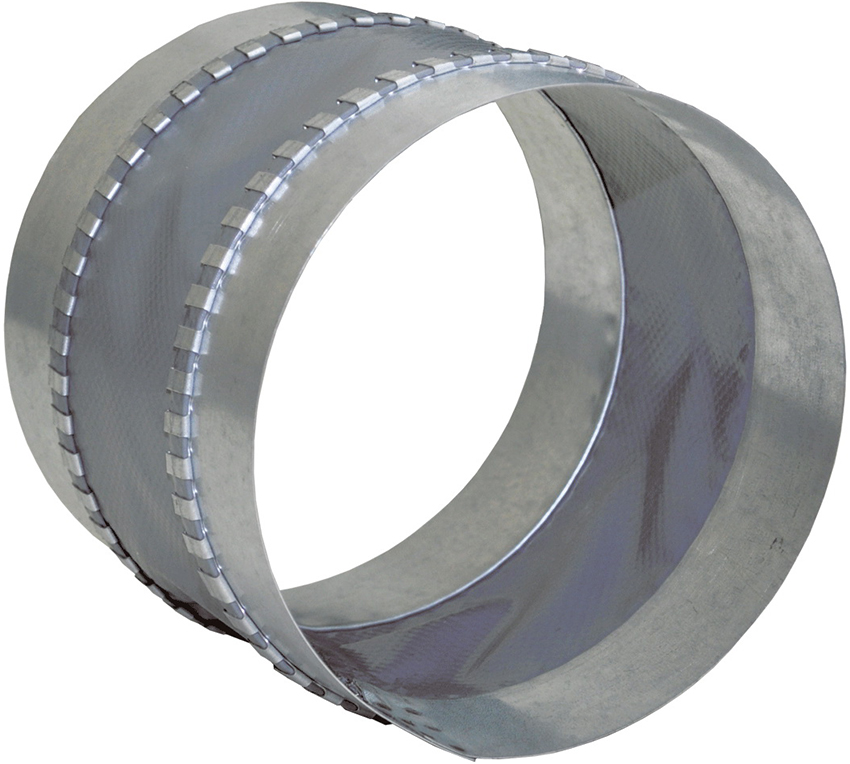

Фасонные изделия
Для вычисления необходимых параметров как фасонных изделий, так и самой вентиляции, нет необходимости самостоятельно пользоваться формулами. Чтобы упростить весь процесс проектирования инженерами были созданы специализированные программы (калькуляторы), которые способны сами произвести расчёт. Единственное, что требуется от пользователя – ввести запрашиваемые значения.
Самостоятельно произвести расчёт значения для креплений фасонных изделий может исключительно инженер. Однако, даже профессионалы не способны обойтись без специальных таблиц, значений и формул с необходимыми коэффициентами. Человеку без достаточных познаний в соответствующих областях не под силу самостоятельно выполнить проектирование.
При расчёте диаметра воздуховода необходимо использовать таблицу равнозначных диаметров. Эта таблица учитывает воздуховоды с большим сечением, где понижение давления на трение равносильно сниженному давлению прямоугольных конструкций. Равнозначные диаметры необходимы только если нужно выполнить подсчет прямоугольных фасадов, используя таблицы для конструкций с большим сечением (круглых).
Эквивалентное (равнозначное) значение возможно узнать одним из трёх способов:
- по расходу воздуха;
- по скорости потока воздуха;
- по поперечному сечению воздуховода.
Каждое из этих значений полностью связано с каким-либо параметром системы вентиляции. Чтобы определить каждый параметр потребуется использовать индивидуальную таблицу вычисления. В качестве итогового результата получится значение потери давления на трение. Если все измерения были верными, независимо от способа вычисления результат будет полностью идентичен. Ошибки в вычислениях могут возникнуть вследствие нарушения предписаний по измерениям.
Пример расчета вентиляции с помощью калькулятора
На этом примере мы покажем, как рассчитать приточную вентиляцию для 3-х комнатной квартиры, в которой живет семья из трех человек (двое взрослых и ребенок). Днем к ним иногда приезжают родственники, поэтому в гостиной может длительное время находиться до 5 человек. Высота потолков квартиры — 2,8 метра. Параметры помещений:
Нормы расхода для спальни и детской зададим в соответствии с рекомендациями СНиП — по 60 м³/ч на человека. Для гостиной ограничимся 30 м³/ч, поскольку большое количество людей в этой комнате бывает нечасто. По СНиП такой расход воздуха допустим для помещений с естественным проветриванием (для проветривания можно открыть окно). Если бы мы и для гостиной задали расход воздуха 60 м³/ч на человека, то требуемая производительность для этого помещения составила бы 300 м³/ч. Стоимость электроэнергии для нагрева такого количества воздуха оказалась бы очень высокой, поэтому мы пошли на компромисс между комфортом и экономичностью. Для расчета воздухообмена по кратности для всех помещений выберем комфортный двукратный воздухообмен.
Магистральный воздуховод будет прямоугольным жестким, ответвления — гибкими шумоизолированными (такое сочетание типов воздуховодов не самое распространенное, но мы выбрали его в демонстрационных целях). Для дополнительной очистки приточного воздуха будет установлен угольно-пылевой фильтр тонкой очистки класса EU5 (расчет сопротивления сети будем вести при загрязненных фильтрах). Скорости воздуха в воздуховодах и допустимый уровень шума на решетках оставим равными рекомендуемым значениям, которые заданы по умолчанию.
Расчет начнем с составления схемы воздухораспределительной сети. Эта схема позволит нам определить длину воздуховодов и количество поворотов, которые могут быть как в горизонтальной, так и вертикальной плоскости (нам нужно посчитать все повороты под прямым углом). Итак, наша схема:
Сопротивление воздухораспределительной сети равно сопротивлению самого длинного участка. Этот участок можно разделить на две части: магистральный воздуховод и самое длинное ответвление. Если у вас есть два ответвления примерно одинаковой длины, то нужно определить, какое из них имеет большее сопротивление. Для этого можно принять, что сопротивление одного поворота равно сопротивлению 2,5 метров воздуховода, тогда наибольшее сопротивление будет иметь ответвление, у которого значение (2,5* кол-во поворотов + длина воздуховода) максимально. Выделять из трассы две части необходимо для того, чтобы можно было задать разный тип воздуховодов и разную скорость воздуха для магистрального участка и ответвлений.
В нашей системе на всех ответвлениях установлены балансировочные дроссель-клапаны , позволяющие настроить расходы воздуха в каждом помещении в соответствии с проектом. Их сопротивление (в открытом состоянии) уже учтено, поскольку это стандартный элемент вентиляционной системы.
Длина магистрального воздуховода (от воздухозаборной решетки до ответвления в помещение № 1) — 15 метров, на этом участке есть 4 поворота под прямым углом. Длину приточной установки и воздушного фильтра можно не учитывать (их сопротивление будет учтено отдельно), а сопротивление шумоглушителя можно принять равным сопротивлению воздуховода той же длины, то есть просто посчитать его частью магистрального воздуховода. Длина самого длинного ответвления составляет 7 метров, на нем есть 3 поворота под прямым углом (один — в месте ответвления, один — в воздуховоде и один — в адаптере). Таким образом, мы задали все необходимые исходные данные и теперь можем приступать к расчетам (скриншот). Результаты расчета сведены в таблицы:
Результаты расчета по помещениям
Советы по расчету сопротивления воздуховодов
Воздух, который перемещается по вентиляционным трубам, ощущает на себе сопротивление. Особенно это касается прямоугольных коммуникаций. Для сохранения нормальной скорости транспортировки воздушного потока вентилятор, установленный в системе, должен нагнетать большое давление. При его падении в линии коэффициент производительности вентилятора снижается. Таким образом, вычисление показателя сопротивления в воздухоносном канале необходимо для выбора вентиляционного устройства.
Точное определение сопротивления – довольно сложная задача. Это связано с тем, что оно требует отдельных расчетов для каждого элемента в конструкции. В таких случаях рекомендуется обращаться за инженерной помощью к специалистам. Проектный отдел способен довольно быстро определить все необходимые значения. Это связано с тем, что вычисления проводятся не людьми, а специальным программным комплексом.
Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора
Самостоятельное определение сопротивления воздушно-транспортной коммуникации занимает слишком много времени. Оно требует применения специальных графиков и таблиц. К тому же человеческий фактор способен повлиять на точность конечных результатов. Калькуляторы воздуховодов и фасонных изделий не рекомендуются в этом случае, но их использование является более предпочтительным, чем ручной расчет.
Коэффициент сопротивления не зависит от количества помещений, обслуживаемых вентиляционной сетью. На него оказывают влияние конструктивные особенности коммуникации. Особенно важным параметром является протяженность системы.
Система вентиляции на крупном производстве
Алгоритм расчета скорости воздуха в воздуховоде
Вычислить скорость воздухообмена можно с помощью специальных таблиц или с использованием формул
Важно заранее узнать показатель кратности. Он определяет количество воздуха, необходимого для обеспечения нормального проветривания 1 м³ помещения за 1 час
В этом случае также существуют специальные таблицы, однако значения в них нередко округляются. Поэтому специалисты рекомендуют определять эту цифру самостоятельно посредством формул.
В зависимости от планировки помещения, будут устанавливаться необходимые параметры коммуникации
Рассмотрим формулу, по которой вычисляется кратность воздуха:
N=V/W, где:
N – кратность (к-во раз/ч);
V – количество свежего воздуха, поступающего в комнату за 1 час (м³/ч);
W – объем помещения (м³).
Статья по теме:
Рассмотрим на примере, как кратность воздуха позволяет определить его необходимое количество для конкретного помещения. Для кухни, объем которой составляет 12 м³, потребуется количество воздуха равное 72 м³ (L = 12 м³ х 6 =72 м³). Цифра 6 в этом случае обозначает кратность воздухообмена.
Для проведения аэродинамического расчета воздуховода необходимо несколько значений, как то: показатель кратности, объем помещения и площадь сечения канала. Формула в этом случае будет иметь следующий вид:
V=L/3600 х S, где:
V – скорость перемещения воздушных масс (м/с);
L – количество используемого воздуха (м³/ч);
S – площадь сечения трубы (см² или м²).
В круглые воздуховоды могут устанавливаться вентиляторы, которые помогут сохранить нормальную скорость транспортировки воздуха
Стоит сказать, что скорость транспортировки воздуха находится в зависимости от еще двух параметров: уровня шума и коэффициента вибрации. При расчете скорости в воздуховоде необходимо учесть эти показатели и проектировать систему в соответствии со СНиП.
2
Основания для определения площадей
Система вентиляционных коммуникаций является сложной конструкцией. При её проектировании необходимо вычислить квадратуру прямоугольных и сечение круглых участков сети, перевести их в кв. м, посчитать площади врезок, переходов. Сделать это можно с помощью особых математических выражений или специальной программы — онлайн-калькулятора для расчёта воздуховодов.
Рекомендуем Калькулятор расчета секций радиаторов отопления по площади
2.1
Вычисление по формулам
Существует несколько определений для произведения подсчётов. Основными из них являются:
- Sc = L*2,778/V, где: Sc — площадь сечения; L — расход обращаемого потока; V — скорость воздуха в конкретной точке (м/с); 2,778 — фиксированное значение (коэффициент). Результат получается в кв. см.
- Вычисление регулярной площади для круглых деталей S = p*D2/400, для прямоугольных — S = A*B/100, где S — площадь; D — диаметр трубы; A, B — габариты вентканалов.
- Нужно не забыть и о циркуляции воздуха, потери которого можно выразить как P = R*L+Ei*V2*Y/2, где: P — размер давления в магистрали; R — показатель изменения напора в сети; L — длина канала; Ei — обобщённый коэффициент потерь; V — скорость передвижения потока внутри магистрали; Y — плотность хода кислорода в канале.
https://youtube.com/watch?v=ISJdLrFaExc
Рекомендуем Виды воздуховодов для вентиляционной системы
2.2
Последовательность операций
Чтобы не ошибиться в проектируемых показателях, нужно разбить весь рабочий цикл на этапы. Примерно получится такая последовательность:
- Расчёт отдельных зон, ограниченных тройниками или заслонками. Если есть ответвления, то они прибавляются к этому отрезку. Расход кислорода по всей длине считается стабильным.
- Определение главной магистрали, имеющей максимальные затраты воздуха. Это будет самый протяжённый элемент схемы.
- Сечения на рассчитываемых отрезках подбираются в соответствии с рекомендациями госстандарта — ≤ 8 м/с в магистралях, ≤ 8 м/с в ответвлениях, ≤ 3 м/с в жалюзи и решётках.
- Все участки маркируются от наименее нагруженных по возрастанию давления.
Учитывая предварительные условия, можно выполнить подсчёт показателей систем вентиляции. Формулы, которые следует использовать, таковы:
- Это общие утраты в каналах.
- В выражениях для прямоугольных магистралей встречаются такие показатели, как R — удельные потери при трении по поверхности канала, L — длина, n — поправочный коэффициент, зависящий от шероховатости вентканала.
- Для круглых есть такие значения, как поправка на величину гидравлического противодействия трения, d — диаметр поперечника воздуховода, Р д — фактический напор.
- Множитель потерь для подобной же трубы определяется по следующей формуле
Предполагается, что во время вычислений будут использованы специальные справочники. В них указаны практические потери из-за трения, расход воздуха при различных скоростях потока:
Для гашения избыточного давления применяется диафрагма. Коэффициент её сопротивления определяется таким образом:
Данные из этих таблиц используются для нескольких видов вентиляционных установок. Среди них:
- Вытяжные, устанавливаемые на промышленных, торговых, спортивных площадках и в жилых домах, смонтированных как внутри, так и снаружи здания.
- Приточные, снабжающие подготовленным воздухом комнаты различных типов.
- Комбинированные с установкой рекуперации.
2.3
Расчёт поперечника каналов
Определив быстроту хода воздушных масс внутри трассы, можно переходить к вычислению следующего параметра. Он определяется формулой S=R3600v, где S — площадь сечения магистрали, R — затраты кислорода в м3/час, v — скорость движения воздушного потока, 3600 — временной поправочный коэффициент. Узнав его, подчитывается диаметр:
- Круглой трубы —
- Квадратного канала — de = 1.30*((a*b)0,625/(a + b)0,25), где de — эквивалентный калибр для круглого воздуховода в мм; a и b длина сторон квадрата или прямоугольника в миллиметрах. Для упрощения работы есть специальные переводные таблицы.
- Овального канала d = 1,55*S*0,625/P*0,2, где S — площадь сечения трубы; P — периметр трубы.
Определяя размер магистральных трубопроводов, нужно выполнение некоторых условий. Проект должен подходить по следующим критериям:
- Обеспечивать необходимый подогрев смеси и удаление излишнего тепла при экономической их целесообразности.
- Скоростные показатели передвижения воздушных потоков не должны нарушать комфорта нахождения в помещениях.
- Предельная концентрация вредных веществ, не превышающая определённых ГОСТом 12.1.005–88 значений.
Вентиляционный дефлектор своими руками
Хорошая тяга – обязательное условие нормальной работы любого котла, камина или старой доброй деревенской печи. В противном случае, например, при сильном ветре, плохая тяга может привести к выходу дыма в комнату или даже серьезному отравлению угарным газом людей.
Чтобы этого не произошло, сверху на трубе устанавливается специальное устройство – дефлектор вентиляции.
Его работа основана на эффекте Бернулли. Суть его в том, что когда воздушный поток сталкивается с поверхностью дефлектора диффузора и огибает его со всех сторон, в этой точке создается разрежение и тяга улучшается.
Использование такого устройства позволяет повысить эффективность вентиляции или дымохода на 15-20%, а также защитить их от попадания влаги или мусора в трубу.
Существует несколько моделей дефлекторов, но наиболее удачной считается модель Григоровича. Конструкция его дефлектора удобна для установки на трубу любого типа, не отличается особой сложностью и может быть изготовлена своими руками.
Расчет дефлектора
Прежде чем приступить к изготовлению составных частей дефлектора, необходимо рассчитать их основные размеры. Основанием для расчета будет внутренний диаметр нашего дымохода. Исходя из этого подбирается высота дефлектора и ширина диффузора. Для этого вы можете использовать данные из следующей таблицы:
Группа дефлекторов
Для этого нам понадобятся такие вещи, как:
- Жесть или оцинкованное железо,
- Ножницы ручные по металлу,
- Алюминиевые заклепки или винты с гайками,
- Скребок по металлу,
- Средние ножницы для открыток и канцелярских товаров.
Чтобы детали были максимально точными, сначала нарисуйте их контуры на картоне и вырежьте из них формы входной трубы, корпуса перегородки, диффузора, верхней защитной крышки и монтажных кронштейнов.
Далее узнаем на моделях, как детали совпадают между собой и, если все удачно, приступаем к раскрою листа.
На готовых деталях зачистить все острые края и удалить заусенцы.
Соединение элементов диффузора между собой можно осуществлять с помощью заклепок, болтов и гаек, а можно воспользоваться услугами специалиста с полуавтоматом сварочного аппарата. Дуговая сварка в этом случае не подходит, так как она легко прожигает тонкие металлические листы.
Установка дефлектора
Для начала нужно прикрепить к трубке нижний цилиндр дефлектора. Способ крепления (например, стяжки, болты с дюбелями) подбирается локально, в зависимости от материала трубы и ее состояния.
Затем фиксируем диффузор на цилиндре с помощью хомутов. Сверху устанавливаем обратный конус и защитный колпачок. Если для крепежа используются болты и гайки, рекомендуется тщательно смазать их резьбу, чтобы защитить их от коррозии.
Источник – https://mr-build.ru/newteplo/rascet-deflektora-dla-ventilacii-onlajn.html
Как посчитать площадь используемого материала
Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.
В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать , и от особенностей конструкции системы проветривания.
Проводя расчеты величины сечения, следует иметь в виду, что чем оно больше, тем меньшей будет скорость прохождения воздуха по трубам воздуховода.
Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.
Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.
При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.
Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).
Выводы
Расчёт квадратных метров воздуховодов с использованием современного программного обеспечения является не таким уж сложным процессом. Однако при обустройстве сложных, разветвленных систем большое значение имеет опыт использование различных материалов и фасонных частей. Кроме этого следует учитывать возможности потери тепла, появление конденсата, изоляции от шума и вибрации. А также ряд других факторов, возникающих в результате эксплуатации.
Если вентиляция в доме или квартире не справляется со своими задачами, то это чревато очень серьёзными последствиями
Да, проблемы в работе этой системы проявляются на так быстро и чувствительно, как, скажем неполадки с отоплением, и не все хозяева уделяют им адекватное внимание. Но результаты могут быть весьма печальными
Это — спертый переувлажненный воздух в помещениях, то есть идеальная среда для развития болезнетворных микроорганизмов
Это — запотевшие окна и сырые стены, на которых вскорости могут появиться очаги плесени. Наконец, это — попросту снижение комфорта из-за распространяющихся от санузла, ванной, кухни в жилую зону запахов
Это — спертый переувлажненный воздух в помещениях, то есть идеальная среда для развития болезнетворных микроорганизмов. Это — запотевшие окна и сырые стены, на которых вскорости могут появиться очаги плесени. Наконец, это — попросту снижение комфорта из-за распространяющихся от санузла, ванной, кухни в жилую зону запахов.
Калькуляторы расчета площади сечения вытяжной отдушины вентиляции
Чтобы избежать застойных явлений, в помещениях в течение отрезка времени должен происходить обмен воздуха с определённой кратностью. Приток осуществляется через жилую зону квартиры или дома, вытяжка – через кухню, ванную, санузел. Именно для этого там и располагаются окна (отдушины) вытяжных вентиляционных каналов. Нередко хозяева жилья, затевающие ремонт, спрашивают, можно ли заделать эти отдушины или уменьшить их в размерах, чтобы, например, установить на стенах те или иные предметы мебели. Так вот — полностью перекрывать их однозначно нельзя, а перенос или изменение в размерах возможны, но не только с условием, что будет обеспечена необходимая производительность, то есть способность пропустить требуемый объем воздуха. А как это определить? Надеемся, читателю помогут предлагаемые калькуляторы расчета площади сечения вытяжной отдушины вентиляции.
Калькуляторы будут сопровождаться необходимыми пояснениями по проведению вычислений.
7 Подводя итоги
Проектирование и последующий монтаж систем вентиляции – процесс трудоёмкий и не всегда выполнимый самостоятельно. Такая работа требует особых знаний и навыков. Конечно, сегодня существует множество программ, помогающих спроектировать вентиляционные магистрали, однако они не могут заменить инженерной мысли. Оптимальным вариантом будет доверить всю работу, от начала до конца, настоящим профессионалам. Но проблема в том, что в наши дни начали появляться проектные конторы, работники в которых совершенно не знакомы с инженерным делом. Хотя подобная ситуация наблюдается и в других отраслях. По этой причине прежде чем доверить какой-либо фирме разработку проекта вентиляционной системы для своего дома, постарайтесь узнать о ней как можно больше. В идеале будет пообщаться с их клиентами, дома которых уже обжиты. Только в этом случае можно надеяться на тот результат, которого вы ожидаете.
Редакция Seti.guru надеется, что сегодняшняя статья была интересна и полезна нашему уважаемому читателю. Если у вас остались вопросы, их можно задать в обсуждениях ниже, наша команда с удовольствием на них ответит в максимально короткие сроки
Если у вас есть опыт в монтаже вентиляционных систем или их проектировании (неважно, положительный или отрицательный), просим вас поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам, делающим первые шаги в области устройства вентиляции
А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен
А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен.
