Монтаж электропроводки в ванной комнате

Этапы монтажа

Инструменты

Перед началом работ нужно обзавестись некоторыми инструментами, а именно:

• штроборезом, дрелью или перфоратором;
• отвертками крестового и шлицевого типа, а также отверткой-пробником;
• рулеткой не менее пяти метров;
• уровнем;
• зубилом с молотком;
• плоскогубцами;
• изолентой и ножом.

Если в некоторых местах нет возможности пользоваться штроборезом или перфоратором, можно проделать штробы (полости) с помощью молотка и зубила.

Необходимые материалы

Чтобы проводка в ванной комнате прослужила долго, нужно подобрать качественные материалы: розетки влагозащитного типа, желательно медные провода с тройной изоляцией и сечением 2.5 мм и другое оборудование, обеспечивающее безопасность электрической сети. Не допустимы провода с сильными изгибами и испорченной изоляцией.

Избавляемся от старого

Проводка в ванной прокладывалась более 15 лет назад? Рекомендуется ее заменить новой, дабы избежать перегревов, возгораний и частого выбивания автомата. При объединении туалета и ванной заменяйте провода как в той, так и в другой комнате. Вполне вероятно, что в помещения питание подводилось по отдельности. Не поленитесь осмотреть все провода.

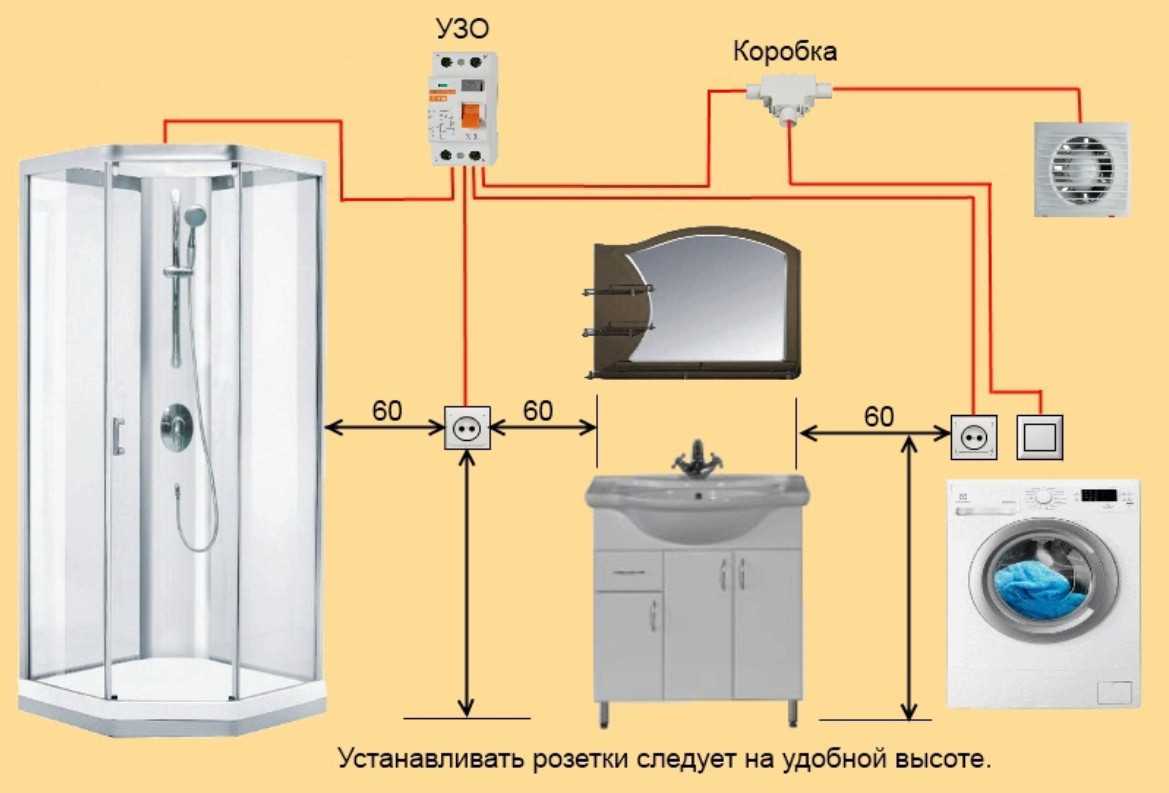

Как составляется схема?

Правильная схема – надежный помощник электрика. Подумайте над местом установки электрических приборов, проводов, розеток, определитесь с типом освещения, вдобавок к этому стоит задуматься о том, как будет отапливаться комната. Из-за того, что в ванной повышенная влажность, проводка в обязательном порядке должна быть скрытой.

• В ванной рекомендуется делать не менее 2-3 розеток.
• Для водонагревателя и стиральной машинки устанавливайте по отдельной розетке на каждый прибор.
• Располагать выключатель только за пределами помещения.
• Каждая группа проводов должна иметь отдельную автоматику.
• К каждой розетке линию ведут перпендикулярно, ровно вниз.

Для полых стен, которые обшиты гипсокартонными или иными панелями провода должны находиться в пустоте между стеной и облицовкой, для стен, не имеющих пустот под обшивкой, производят штробирование.

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

1. Между декоративным покрытием и стенкой имеется пустота.
2. Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
3. Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Удобство и практика: советы по установке

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

• составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
• на схеме пометить расположение бытовых приборов, записать их мощность;
• отметить места, где имеется газопровод и водопровод;
• отметить окна, двери.

Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки.

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Основы безопасности

Близкий контакт электричества с водой априори не может быть безопасным, поэтому нормы не рекомендуют устанавливать розетки в ванной комнате площадью меньше восьми квадратных метров. Однако, в наших квартирах, где даже кухни часто едва дотягивают до шести «квадратов», выполнить это требование практически невозможно.

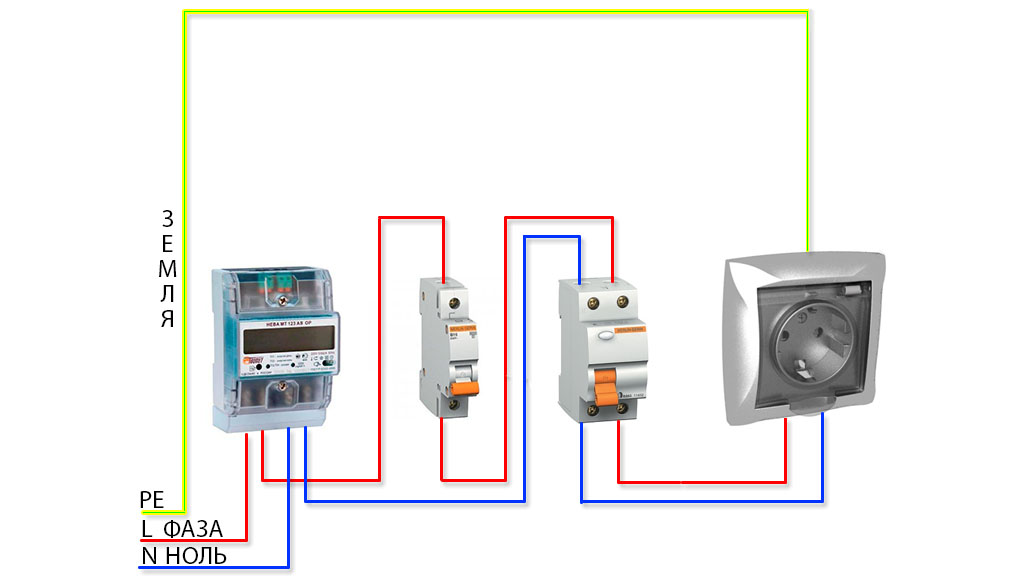

Безопасность использования электрических розеток в ванных комнатах напрямую зависит от используемого оборудования. Поговорим о нем подробнее:

1. Заземление. Если вы живете в новостройке, то о нем, скорее всего, позаботились за вас строители. Владельцам же «хрущевок» и «сталинок» повезло меньше. Но расстраиваться не стоит: заземлить электропроводку в ванной комнате вполне можно самостоятельно. Контур заземления обычно расположен в щитке, рядом со счетчиком. К нему нужно подключить одножильный кабель и подвести к индивидуальному щитку, который находится в квартире, или к распределительной коробке с проводами в ванной комнате.
2. Автоматический выключатель, или как его называют в народе — «автомат», необходим только в том случае, если в ванной комнате будет находиться стиральная машинка или бойлер. Для этих целей подойдет автомат мощностью 16 ампер. Если же мощные бытовые приборы в ванной не предусмотрены, можно обойтись и без него.
3. Устройство защитного отключения также рекомендуется устанавливать только на высоко нагруженную электропроводку. Впрочем, можно установить его и просто так, чтобы чувствовать себя в полной безопасности. Если в розетку попадет вода, или какой-нибудь предмет, способный привести к перепаду напряжения, устройство отключит подачу тока, и никто и ничто не пострадает.
4. В ванной комнате нельзя соединять провода при помощи скруток, клеммных колодок и других подобных изделий. Все соединения и подключения следует выполнять вне ванной комнаты, даже если вы монтируете скрытую проводку.

Процесс установки

Сначала рассмотрим вариант, когда розетки устанавливаются в ванной комнате на первом этапе ремонта, соотвественно, все отделочные материалы демонтированы и мы имеем дело с черновой поверхностью стен.

Порядок работ:

• Установка розетки начинается с грязных работ. Для начала отмечаем на стене место, куда будет монтироваться розетка. Затем, при помощи перфоратора со специальной насадкой для работы по бетону, пробиваем на этом месте отверстие для подрозетника. Далее, штробим стену от отверстия до потолка. Под потолком пробиваем в стене сквозное отверстие, через которое мы потом будем тянуть провода.
• Более простой вариант – это сразу продолбить стену насквозь, в месте, где будет располагаться розетка. Но в этом случае проделанные монтажные работы придется тщательно замаскировать.
• Укладываем подрозетник на место и фиксируем его раствором алебастра. Цепляем к нему трехжильный кабель и по штробе выводим его за пределы ванной комнаты, закрепляя при помощи алебастра.
• Устанавливаем розетку на подрозетник и подключаем кабель к основной электропроводке – щитку или распределительной коробке, в зависимости от мощности используемого оборудования.

Пошаговая инструкция по монтажу

Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.

Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.

Шаг 1 – подготовка инструментов и материалов

Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор для проделки штроб, дрель с коронками.

При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.

Галерея изображений

Фото из

Отвертка-тестер для проверки напряжения в сети

Специальный уровень для электриков

Комплект плоских и крестовых отверток

Кусачки для обрезки проводов

Кроме перечисленных инструментов, нужно подготовить рабочую одежду, х/б перчатки с изоляцией для работ с проводкой и защитную маску или очки, если потребуется штробить стены.

Шаг 2 – штробление стен под проводку

Создание штроб в кирпичной, бетонной или газобетонной стене является наиболее тяжелым и грязным этапом в ходе установки розетки или выключателя.

Приготовьтесь к тому, что работать придется в сложных условиях – уже после первых ударов перфоратора в воздухе повиснет густое облако пыли. Чтобы этого избежать, строители подключают к штроборезу пылесос, но домашние мастера предпочитают обходиться без него.

Рассмотрим, с помощью какого инструмента можно делать штробы в стенах, а также в цементной стяжке на полу, если часть проводки будет проходить под напольным покрытием.

Галерея изображений

Фото из

Профессиональный штроборез с пылесосом

Циркулярная пила с комплектом дисков

Мощный перфоратор или дрель

Ручной инструмент: молоток и зубило

Дрель пригодится и в конце штробления, для проделывания круглого отверстия под подрозетник. Для этого вместо сверла надевают цилиндрическую коронку нужного диаметра.

После «грязных» работ необходимо сделать уборку – вынести строительный мусор, вымыть помещение. Пыль может помешать при монтаже розетки.

Шаг 3 – установка подрозетника

Выполнять монтаж подрозетника лучше на стадии, когда стена оштукатурена, но плитка еще не приклеена.

При замене розетки действовать немного проще, так как штробить и пробивать ничего не нужно. Достаточно демонтировать старый корпус, открутить крепежные саморезы и вынуть подрозетник, который также лучше заменить.

Галерея изображений

Фото из

Этап 1 – очистка ниши под установку

Этап 2 – нанесение шпаклевки в розеточное отверстие

Этап 3 – «посадка» подрозетника на место

Этап 4 – уборка лишнего раствора

Только через 24 часа можно будет производить дальнейшие работы, так как раствор должен схватиться и прочно зафиксировать подрозетник.

Шаг 4 – монтаж и подключение розетки

Главный этап подключения заключается в работе с проводами, поэтому перед началом работ нужно обязательно обесточить силовую линию, выключив защитный автомат на квартирном электрощите.

Затем следует снять изоляцию с проводов и подготовить их для соединения. Для этого можно воспользоваться кусачками, бокорезами или клещами.

Чтобы присоединить провода к клеммам розетки, нужно снять декоративную крышку, отложить крепежные винты и найти необходимые клеммы – напротив каждой есть условное обозначение

При подключении обязательно учитываем цветовую маркировку проводов.

С ее помощью гораздо легче определить назначение каждого отвода:

• фаза – белый цвет изоляции;
• ноль – голубой, синий;
• заземление – желто-зеленый или зеленый.

Прикручиваем провода в клеммниках и аккуратно укладываем их внутри коробки, стараясь не пережать и не перегнуть. Затем вставляем корпус и закручиваем крепежные винты. В последнюю очередь надеваем декоративную планку.

После установки обязательно производим тестирование – подаем ток на линию и индикаторной отверткой или мультиметром проверяем напряжение в сети. Если все в порядке, заканчиваем облицовку стены или приводим в порядок участок около электроточки.

Процесс монтажа накладной розетки гораздо легче. Она обычно устанавливается с наружной проводкой, то есть не нужно штробить стены и монтировать внутренний подрозетник. Перед установкой точно так же разбирается корпус и подсоединяются провода.

Это интересно: Подключение электродвигателей для струнонавивального станка: освещаем детально

Будьте осторожны

1. Перед началом работ всегда полностью обесточивайте квартиру.
2. Пользуйтесь только исправными и качественными инструментами.
3. Будьте внимательны, ведь любая оплошность может привести к неожиданным последствиям в будущем.

Монтаж электропроводки своими руками произвести под силу каждому, но перед этим нужно изучить многие нюансы, начиная от выбора материала и заканчивая техникой безопасности. Не имея должного инструмента, знаний и уверенности в себе, лучше доверить эту работу профессионалам.

https://www.youtube.com/watch?v=mz3NcHFO3to

Помогла ли вам статья?

Да4Не очень

Установка дополнительной розетки

Бывает и так, что ремонт в ванной комнате давно закончен: электричество проведено, розетки установлены, но вам внезапно понадобилось подключить еще один прибор, для которого требуется отдельная розетка. Как быть, ведь использование удлинителей и переходников в ванной комнате категорически не рекомендуется? В этом случае можно установить дополнительную розетку, не сбивая полностью отделочное покрытие со стен. Правда, розетка будет располагаться очень низко, практически на уровне пола.

Для этого необходимо:

• обесточиваем распределительный щиток;
• от распределительного щитка запитываем новый провод и протягиваем его под плинтусом;
• снимаем отделочное покрытие с места, где будет устанавливаться розетка и до пола;
• в снятом настенном покрытии (например, в кафельной плитке) просверливаем дырку для подрозетника;
• монтируем подразетник;
• просверливаем в стене канал до пола и проделываем отверстие под плинтусом;
• протягиваем через него кабель до подрозетника;
• возвращаем отделочное покрытие на место и собираем розетку.

Способы прокладки проводов

Как было сказано выше, проводка в любой ванной (и вообще в помещениях с повышенной влажностью) комнате должна прокладываться скрытым способом. В помещениях с каменными или обшитыми листовым материалом (ГКЛ, пластиковые или водостойкие МДФ-панели) стенами это реализуется относительно просто – провода закладываются в штробу или затягивается в гофротрубу с последующей укладкой получившихся «хвостов» за панелями.

При этом довольно популярная рекомендация закладывать провода в штробы не «голыми», а предварительно затянутыми в гофру – откровенно бессмысленна. Мотивируется такой вредный совет обычно тем, что:

• изоляция проводов от контакта со шпаклевкой или штукатуркой, которой замазывается штроба, быстро разрушается;
• гофра, играя роль своеобразной трубы, дает возможность «в случае чего» перетянуть пришедший в негодность находящийся в ней провод, заменив его на новый;
• просто потому, что «так надежнее», а также «деды так делали и нам завещали».

Первая мотивация справедлива, но – только при использовании низкокачественных проводов печально известных марок ПУГНП и ПУНП, а также их бессчетных аналогов. Их сделанная из ПВХ не самого лучшего качества изоляция достаточно быстро разрушается при любых условиях, отличных от «тепличных».

Провод ПУГНП.

Однако эта проблема легко решается применением проводов типа ВВГнг, стоящих чуть дороже, но имеющих неизмеримо более высокое качество своих изоляционных оболочек. Еще лучше использовать провода и кабели группы NYM – однако они отличаются очень высокой ценой.

Провод ВВГнг.

Для того, чтобы реализовать возможность перетяжки провода через замурованную в стену гофру, необходимо обеспечить выполнение нескольких условий:

• провод должен занимать не более ¼ внутреннего пространства гофротрубы – на практике для этого нужно использовать гофру диаметром минимум 25 (а чаще 32) мм;
• гофра не должна иметь резких перегибов – радиус изгиба должен быть не менее 10 диаметров гофротрубы;
• «труба» из пластиковой гофры должна иметь легкодоступные точки входа и выхода провода – на практике это реализовать обычно крайне затруднительно.

Несколько сложнее дело обстоит в деревянных брусовых или бревенчатых домах и коттеджах, поскольку реализовать скрытую проводку своими, даже умелыми, руками в них затруднительно до невозможности.

Выходов всего два – либо разводить проводку в пластиковых трубах (как вариант – в электротехнических коробах «кабель-каналах»), но при этом ВСЕ розетки и электроприборы должны размещаться только во второй зоне, либо вести проводку по наружной стене ванной, заводя их непосредственно в розетки и выключатели через сквозное отверстие.

Что необходимо знать при подключении и эксплуатации электрооборудования в сантехнических помещениях

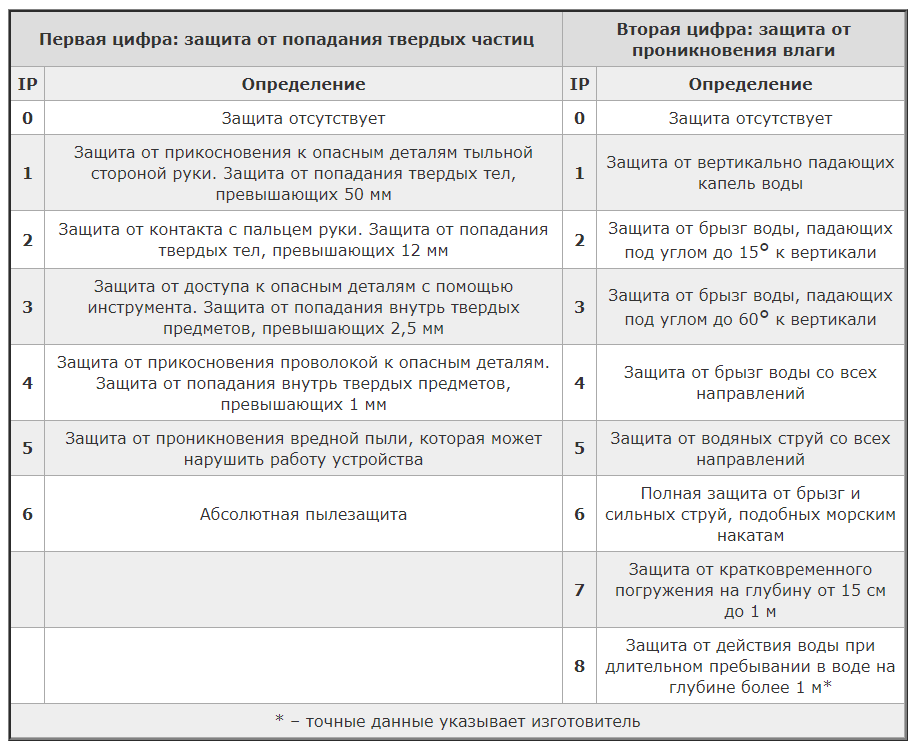

Существует международный стандарт, определяющий степени защиты электроустановок: International Protection — IP. После буквы IP следуют две цифры, характеризующие степень защиты. Типы маркировки указана на иллюстрации:

Применяем эту маркировку к зонам опасности в санузле. Чем выше номер – тем меньше опасность.

• Зона № 0 — непосредственно в ванной или в душевом поддоне. Территория максимального риска.
• Зона № 1 — виртуальные стены по периметру ванны или поддона. Опасность практически такая же.
• Зона № 2 — территория от границы зоны № 1, до периметра на расстоянии 60 см от нее.
• Зона № 3 — то же самое, только на расстоянии в пределах 240 см от периметра зоны № 2. Практически безопасное место.

Соответственно, в каждом периметре действуют требования по защите электроприборов.

• Зона № 0 — самая высокая степень защиты IP×7 (рассматривается только вторая цифра, пыли в ванной комнате бояться незачем). Крайне желательно применение электрооборудования с напряжением питания 12 вольт. При этом источник питания 220 вольт располагается снаружи, и не должно быть гальванической связи с прибором.Любителям подсветки в ванной или в душевой кабинке посвящается.
• Зона № 1 — Требования помягче — IP×5. На этой территории могут быть установлены нагреватели воды. Если класс защиты соответствует нормативу — пользоваться безопасно.
• Зона № 2 — IP×4 мало чем отличается от предыдущей защиты.
• Зона № 3 — С точки зрения попадающей воды — защита слабая: IP×1. Допускается установка розеток по специальному перечню правил для ванной комнаты.

Вступление

Сопротивление человека и так небольшая величина, становиться совсем незначительной во влажном помещении. А мокрый человек практически идеальный проводник. Поэтому в душевых и ванных комнатах должно предусматриваться повышенная электробезопасность, а электропроводка в ванной относится к электропроводкам в специальных помещениях. пойдет речь в этой статье.

Сопротивление человека принимается равным 100 кОм. Эта величина не большая и человек является не плохим проводником электрического тока. Но если тело человека мокрое или находится в помещении с повышенной влажностью, его сопротивление уменьшается в несколько раз и человек становиться идеальным проводником. Поэтому в ванной или душевой электропроводка должна выполняться по специальным требованиям.

Особенности проводки в ванной комнате

Единственный способ избежать неприятностей с электричеством, это не давать электричеству поводов их создавать.

Начать следует еще на стадии проекта, приступая к отделке новой квартиры или дома, или во время евроремонта. Именно в этот момент необходимо создать полный проект на электрику, рассчитать мощность, которую будут потреблять все электрические приборы в доме, в том числе и с учетом перспективы, ведь с каждым днем таковых приборов в каждом доме становится все больше и больше. Тут стоит учитывать и тот потенциал, который имеет центральное электропитание самого дома, в старых постройках оно не в состоянии обеспечивать нужный уровень электроснабжения. В результате электробытовые приборы вынуждены работать с половинной мощностью.

Поговорим об электропроводке в ванной комнате, как о наиболее уязвимом месте в общей электросети квартиры.

Как ни старайся, помещение ванной комнаты всегда остается самым сырым в доме, а как реагирует на сырость электричество, известно всем. Поэтому защита проводки и розеток от воды приобретает здесь главную роль.

В ванной комнате используется только трехлинейная система энергоснабжения, медные кабели двойной изоляции 3×1,5 и 3×2,5 мм, уложенные в герметичные влагостойкие трубки.

В современных ванных комнатах появляется все больше сложных энергоемких приборов. Это, конечно, гидромассажные ванны и многофункциональные душевые кабины с паровой баней и сауной. А также нагреватели воды, электрические полотенцесушители и, наконец, стиральная машина.

• Все вышеперечисленное нуждается в подключении к электропитанию через отдельные автоматы и надежном заземлении.
• Розетки, присутствующие в ванной комнате (обычно их не должно быть больше двух или трех) нуждаются в надежной защите от случайного попадания в них воды, даже если они специальной конструкции.
• Стиральная машина и полотенцесушитель нуждаются в индивидуальных розетках и не могут быть включены в сеть одновременно с другими приборами.
• Для фена, электробритвы и других мелких приборов розетку располагают возле зеркала, иногда она присутствует на мебели для ванной наряду с подсветкой.
• Светильники и выключатели в ванных комнатах используются лишь те, которые для этого предназначены, то есть имеют защиту от влаги и сырости.

Уравнивание потенциалов

В зонах электробезопасности 1; 2; 3 обязательно нужно сделать систему дополнительного уравнивания потенциалов. К ней нужно подключить все сторонние проводящие части, металлические части не электрического назначения и защитные проводники.

Система дополнительного уравнивания потенциалов делается электрическим проводом ПВ 3, сечением 6 мм. Все части соединяются и провод выводится в специальную коробку уравнивания потенциалов (КУП). КУП это пластиковая коробка с медной 16 мм шиной. К этой же шине подсоединяется защитный провод, идущий с заземляющей шины квартирного или этажного щитка. Устанавливается КУП в сантехническом шкафу.

Требования к проводке в ванной

Чтобы обеспечить безопасность проводки в ванной комнате, соблюдайте несколько правил:

• провод следует прокладывать перпендикулярно стенам, полу и потолку — по вертикали или горизонтали (это упростит поиск нужного участка при обрыве);
• кабель следует прятать в качественной гофре;
• розетка и выключатель должны размещаться на высоте 900 мм от пола (над ванной, раковиной или водопроводом — на высоте не ниже 700 мм);
• наличие отдельных разводок для каждого прибора или точки подачи электроэнергии;
• класс защиты используемого оборудования — не ниже IP44;
• отсутствие скруток и соединений нескольких проводов (только цельный кабель на каждую разводку);
• категорически запрещена установка распределительных коробок;
• требуется функциональное заземление.

Основные требования к электрической проводке в ванной

Опять вылетели пробки

Это кто-то на кухне включил чайник при работающей стиральной машине. Что поделаешь, чайку удастся попить минут через сорок… Когда достирает машина… Или на время отключить холодильник… Или переделать проводку при следующем ремонте, с учетом всех прошлых ошибок.

Сегодня ванная комната уже совсем не та маленькая комнатушка со стенами крашеными масляной краской, побеленным потолком и одинокой лампочкой над дверью , какой она была еще в недавнем прошлом.

В ней сегодня устанавливают стиральную машину, водонагреватель на случай отключения горячей воды. Все чаще можно увидеть в современных квартирах гидромассажную ванну, душевую кабину со стереосистемой, вытяжной вентилятор для улучшения работы вентиляции, а также потолочные встроенные светильники и красивую декоративную подсветку .

В ванной мы пользуемся электробритвами, феном и другими электрическими устройствами. По своей электрификации ванная уже уверенно обгоняет остальные комнаты в современной квартире.

Часто мы в ванной комнате находимся без одежды, а в совокупности с наличием металлических труб, корпусов электроприборов, находящихся под напряжением, брызг и протечек эта комната становится наиболее опасной в плане получения удара электрическим током.

Чтобы предотвратить возможность попадания под напряжение, следует соблюдать требования, предъявляемые к прокладке электропроводке во влажных помещениях.

Требования к прокладке электропроводки в ванной

Частично правил прокладки электропроводки во влажных помещениях мы уже касались в статье о подключении стиральной машины к электросети .

В соответствии с этими правилами, проводка должна прокладываться только скрыто. Запрещается разводить провода открыто, в кабель-каналах или гибких рукавах.

Поэтому перед ремонтом стен нужно позаботиться в первую очередь о прокладке электрических проводов ко всем потребителям и розеткам. Для этого следует проштробить стены, проложить в штробы электропроводку, после чего тщательно заштукатурить.

Провода следует выбирать медные негорючие (например, марки ВВГнг или ВВГнг-LS с низким уровнем выделения дыма).

Все подключения должны выполняться трехжильным кабелем с обязательным устройством заземления . При этом не допускаются скрутки. Все подключения выполняются только целым куском кабеля нужной длины, прокладываемым от коробки.

Стиральную машину лучше подключить кабелем 2,5 кв.мм, проложенным непосредственно от электрического щитка.

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.

Схема подключения электрооборудования в ванной

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.

Инструменты и необходимые материалы

Чтобы выполнить монтаж электропроводки в ванной комнате, понадобятся:

• штроборез или дрель (крайний случай — перфоратор);
• набор отверток;
• отвертка с индикатором;
• рулетка от 5 м;
• строительный уровень;
• плоскогубцы;
• молоток и зубило;
• изолента;
• канцелярский нож.

Молоток и зубило используются в редких случаях, когда из-за стесненных условий отсутствует возможность проделывания штроб при помощи специализированного оборудования или перфоратора.

Инструменты для монтажа электропроводки

Уделите внимание подбору материалов. Нужно выбирать качественные изделия от проверенных производителей, соответствующие заданному уровню защиты: влагозащищенные розетки, медный кабель с тройной изоляцией и определенным сечением в зависимости от потребляемой мощности

Внимательно осмотрите проводку до и после укладки, чтобы исключить сильные изгибы и трещины в изоляции.

Правила установки и монтажа

Существует несколько нормативных документов, в которых можно найти требования, касающиеся обустройства электропроводки в различных типах помещений. Наиболее авторитетные источники – это «Правила устройства электрических установок» (сокращенно ПУЭ) и ГОСТ Р-50571.11.

Самые важные рекомендации, которые необходимо соблюдать, следующие:

• Если вы живете в старом доме, в котором не предусмотрено заземление для розеток, то следует позаботиться о нем самостоятельно. Устройства с небольшой мощностью могут питаться от трансформаторов безопасности.
• Так как в ванной комнате всегда повышена влажность воздуха, то электропроводку следует делать скрытой. Правда, это утверждение носит лишь рекомендательный характер. Главное – это обеспечить хорошую изоляцию.
• Для установки розеток нужно тщательно выбирать место: запрещается делать это на стенах, склонных к образованию конденсата и на расстоянии ближе 0,6 метров от ванны.
• В ванную нужно выбирать электрические розетки, обладающие определенным классом защиты от влаги и пыли. Он обозначается аббревиатурой IP и двумя цифрами. Эти розетки оснащены крышечками и прорезиненными элементами. Минимально допустимая в ванной степень защиты – IP 44.
• Если вы планируете подключать много мощных электроприборов, то обязательно установите на проводку устройство защитного отключения, которое способно защитить членов вашей семьи и бытовую технику от воздействия электрического тока.
• Требования к установке мощных электроприборов обычно прописаны в инструкции по эксплуатации. Обязательно соблюдайте их! Используйте трехконтактные розетки с трехжильным кабелем и автоматический выключатель.
• Если вы не обладаете достаточными знаниями в области электрики, доверьте все работы по устройству электропроводки профессиональному электрику.
