Прогрузка автоматических выключателей лучшая цена в Москве
| НАИМЕНОВАНИЕ РАБОТ | ЕДИНИЦА ИЗМЕРЕНИЯ | ЦЕНА |
| Испытание автоматических выключателей | 1-полюсный автомат | 90 руб. |
| 3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А | 180 руб. 230 руб. 360 руб.430 руб. |
Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.
Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.
Основные характеристики автоматических выключателей
К числу основных характеристик автоматических аппаратов защиты относятся следующие:
- Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
- Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
- Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.
ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.
Устройство прогрузки автоматических выключателей
Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.
Стандартное устройство состоит из нескольких элементов, в частности:
- ключа управления;
- лабораторного автотрансформатора;
- нагрузочного трансформатора;
- амперметра;
- трансформатора тока;
- секундомера;
- соединительных проводов.
Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.
Методика прогрузки автоматических выключателей
При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.
Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.
Периодичность проведения прогрузки автоматов и проверки выключателей
Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.
Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

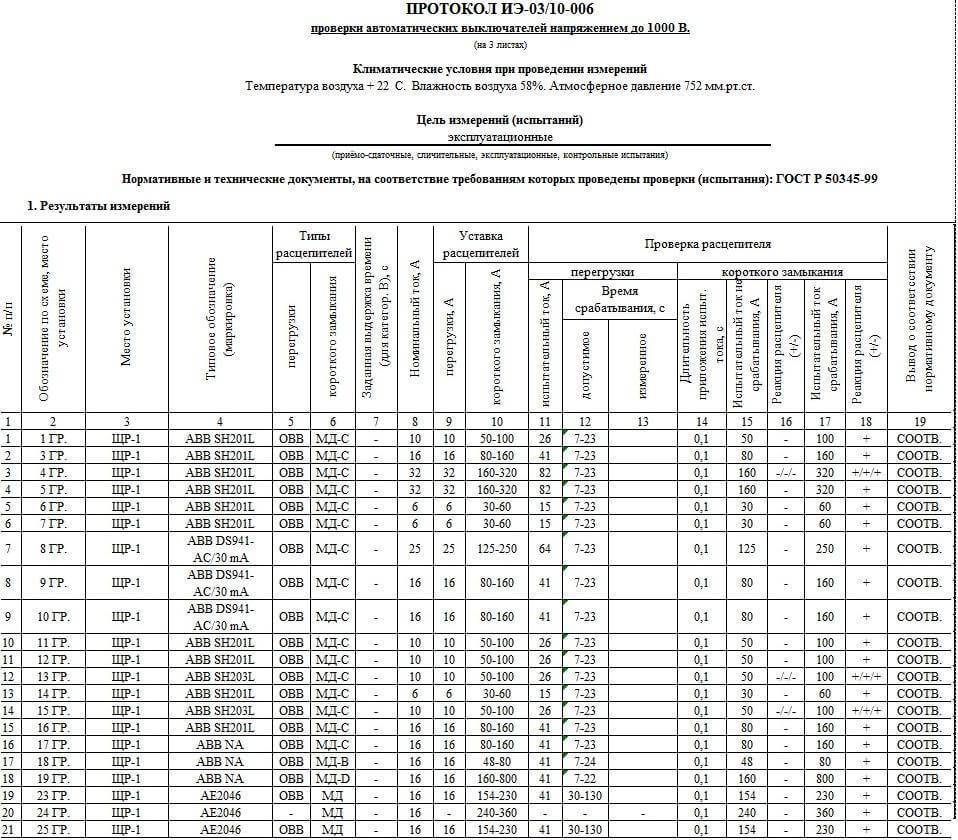

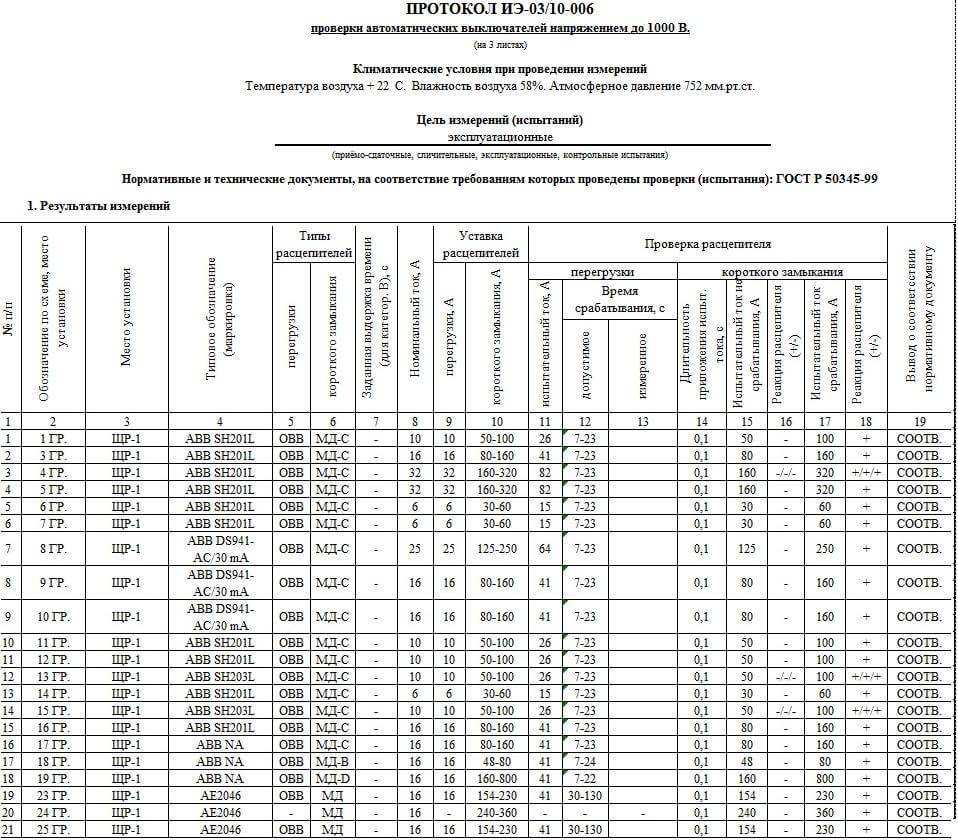

Протокол прогрузки автоматических выключателей по ПУЭ
После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ
Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.
Если вы решили сделать заказ, напишите нам в форме обратной связи, обозначив свою проблему. Спустя короткий промежуток времени с вами свяжется наш специалист.
Прогрузка автоматических выключателей: устройство, протокол и периодичность проведения
Прогрузка автоматических выключателей – один из методов, используемых для проверки корректности функционирования данного вида устройств и соответствия их установленным госстандартам. Прогрузить выключатель можно установкой, собранной по специальной схеме.
Основы прогрузки автоматов
Автоматический выключатель
Главными функциями автоматических переключателей являются активация и размыкание электрических цепей. Последний процесс инициируется, когда напряжение падает серьезно ниже нормы, цепь перегружается или происходит инцидент короткого замыкания. Когда мастера делают прогрузку автоматов, они преследуют цель проверить корректность функционирования расцепителей, пропуская через них электрический ток, идущий от специально сконструированной установки.
К числу ситуаций, в которых рекомендуется производить данную процедуру, относятся:
- капремонт выключателя или иного электрооборудования;
- приобретение нового прибора;
- окончание ремонта электрической установки.
Схема прогрузки автоматических выключателей
Также производится плановая профилактическая прогрузка с определенной периодичностью, установленной на предприятии. Механизм процедуры основан на воздействии электромагнита на расцепитель, вследствие которого происходит активация последнего и прибор прекращает работать.
Корректно организованная процедура позволит выявить, способно ли устройство предохранить сеть от разного рода неприятных инцидентов. Оно должно защищать от возгорания и избыточных нагрузок (частые явления при повреждениях изоляционного материала проводов и перепадах давления) и от получения пользователем удара электротока в короткозамкнутой цепи.
Если прибор прошел испытания, он признается исправным и годным для рутинного использования.
Устройство для прогрузки АВ
Методика прогрузки автоматических выключателей подразумевает искусственное создание замкнутого контура с опцией постепенной регулировки показателя электротока. Этот принцип использует любой выпускаемый в продажу прогрузочник автоматов. Существуют устройства, рассчитанные на разные значения номинального тока.
Можно собрать установку самостоятельно. Один из примеров – конструкция с использованием трех видов трансформаторных устройств: одно из них отвечает за нагрузку, другое работает с электротоком, третье – лабораторный автоматический прибор. Также в схему входят шунтовой амперметр, управляющий ключ, секундомер и кабели.
Функция последних – соединять выключатель, подвергающийся испытаниям, с выводами контролируемого тока. Такая конструкция может создать на вторичной катушке трансформатора нагрузки электроток около 50 А.
Можно использовать ее и для тестирования переключателей, рассчитанных на большие значения тока, но тогда потребуются источник питания и нагрузочный прибор с высокой мощностью.
Методика прогрузки автоматов
Прогрузка автоматов делается по единому алгоритму. Сначала нужно изучить техническую документацию прибора и определить характеристики, которые нужно проверить. Затем тестируется функционирование расцепителей: сначала всегда работают с электромагнитным блоком, затем – с тепловым. Затем результаты заносят в подготовленный протокол о проведенных работах.
НОВОСТИ
12 Января 2022
За 10 лет (с 2009-го по 2019 год) годовые технологические потери электроэнергии в сетях Курганской… Читать далее>>
12 Января 2022
В 2020 году исполняется 100 лет плану ГОЭЛРО (ГОсударственному плану ЭЛектрификации РОссии), ставшему первым перспективным… Читать далее>>
12 Января 2022
19 февраля, на телефон диспетчера Курганских городских электрических сетей поступил тревожный звонок: на опоре высоковольтной… Читать далее>>
12 Января 2022
В преддверии летнего сезона энергетики напоминают садоводам и владельцам земельных участков: если по участку проходит… Читать далее>>
Методика прогрузки
При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.
В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.
Оборудование
Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:
- соединительные провода;
- КУ — ключ управления;
- ЛАТР — лабораторный автотрансформатор, для изменения нагрузки; трансформатор нагрузки или нагрузочный трансформатор (НТ);
- амперметр в качестве шунта;
- ТТ — трансформатор тока.
Схема устройства для проверки АВ:
Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

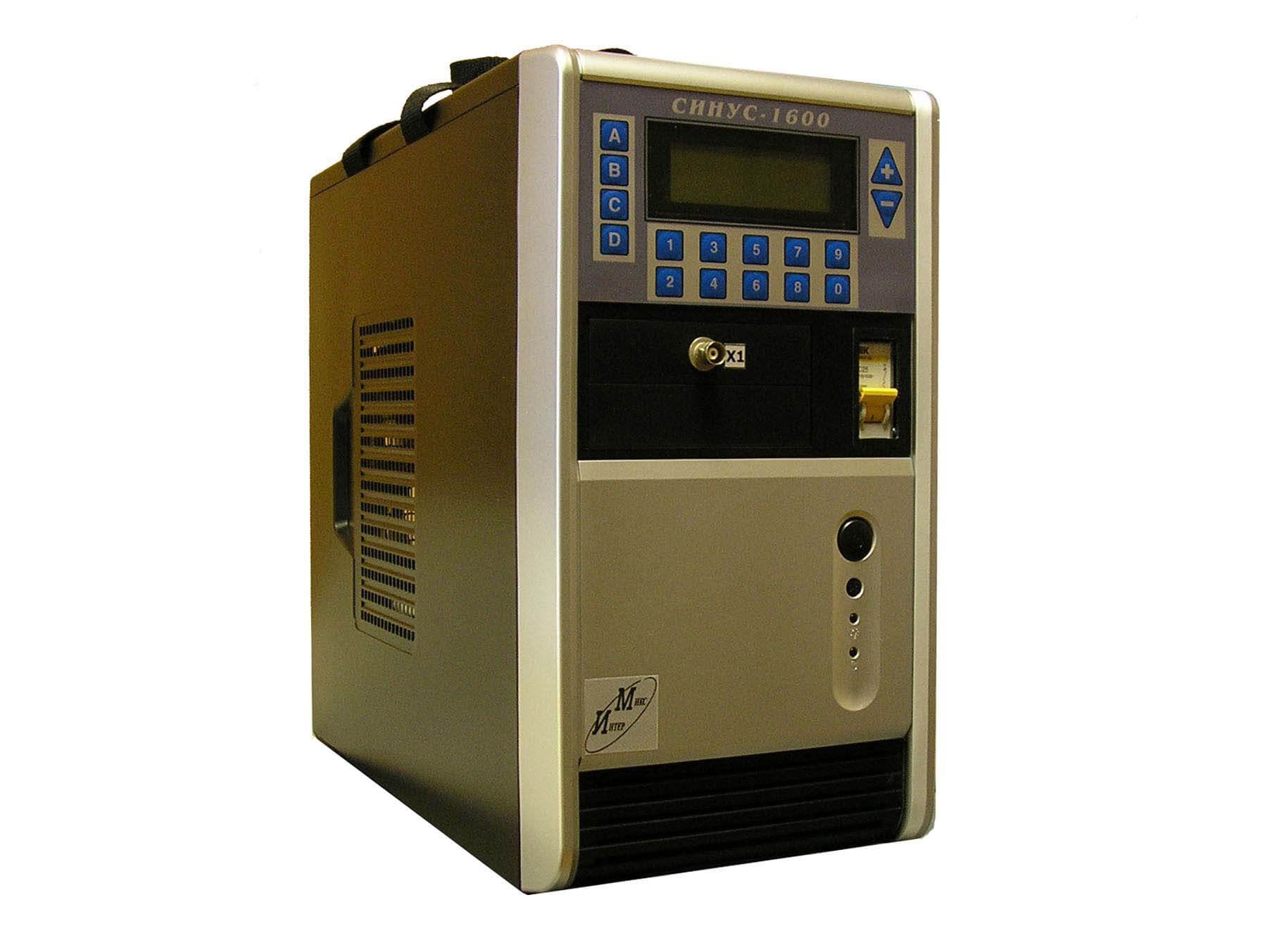

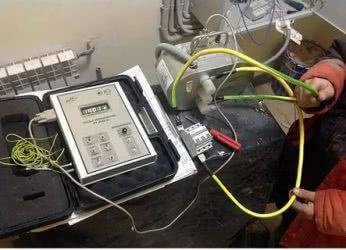

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:
Сам процесс
Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.
Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.
Подробно все действия по проверке автомата рассмотрены на видео:
Как прогрузить АВ первичным током
Испытания в домашних условиях

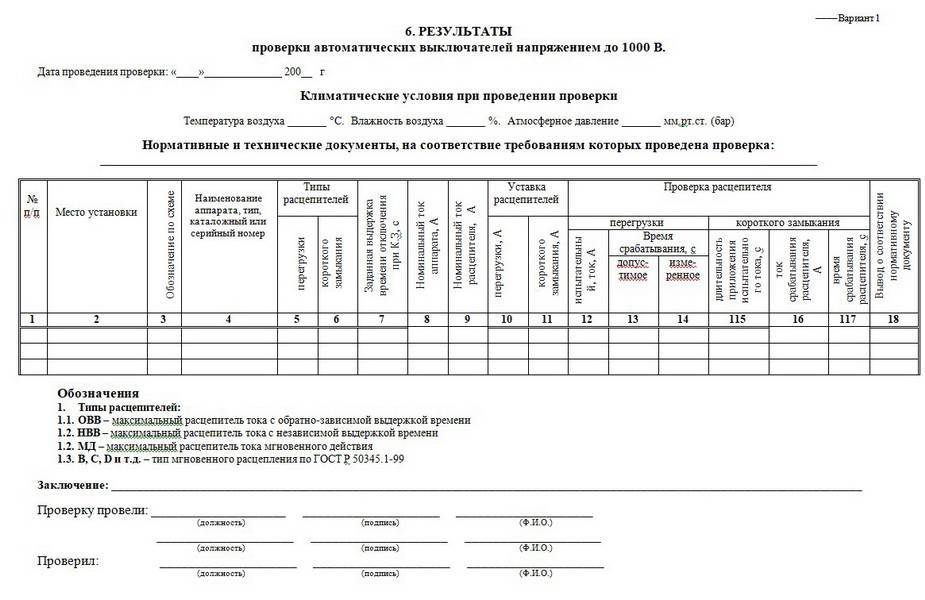

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:
Сроки испытаний
Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.
Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.
В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.
Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.
Будет интересно прочитать:
- Почему срабатывает УЗО в щитке
- Как проверить работоспособность ТЭНа
- Как пользоваться мегомметром
Результаты проверки автоматических выключателей

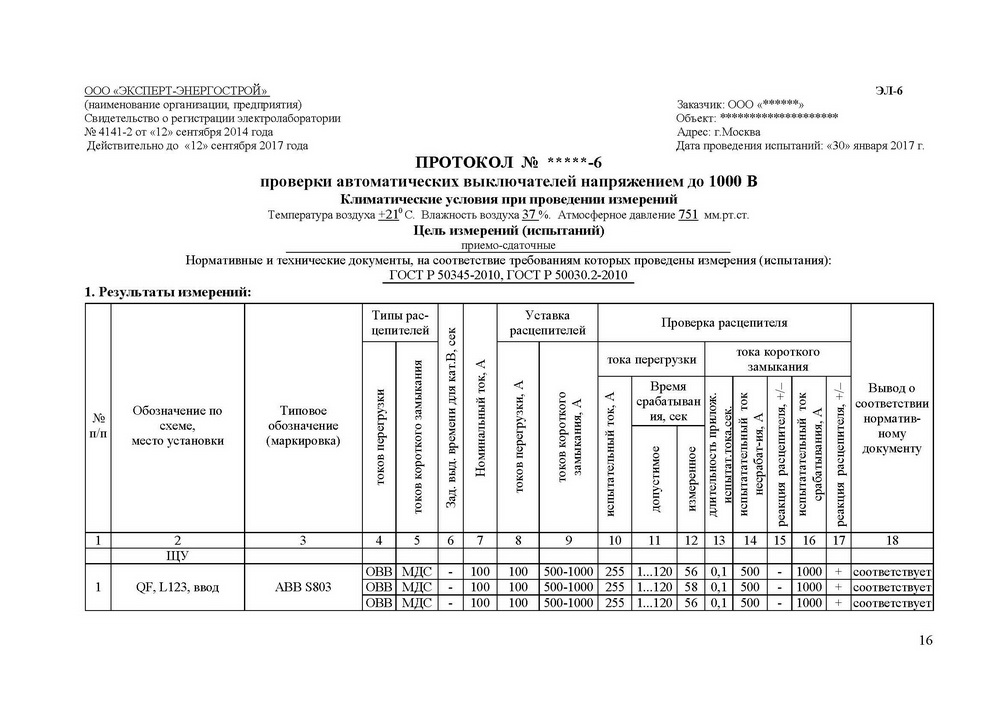

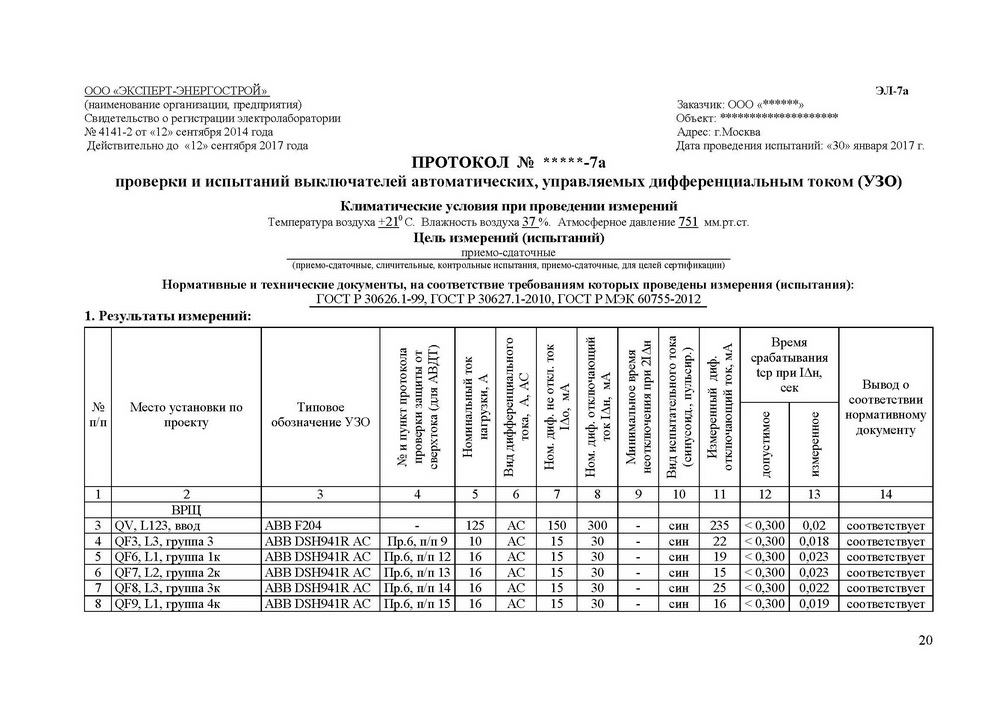

Результаты проведения испытательных работ заносятся в специальный протокол. В документе фиксируется срабатывание или несрабатывание автомата, время срабатывания и ток в момент срабатывания.
Выключатель должен быть исключен из сети и заменен аналогичным в следующих случаях:
- при токе несрабатывания происходит расцепление;
- при токе срабатывания расцепление не происходит;
- автомат срабатывает, но этот момент не вписывает в допустимый интервал времени срабатывания.
Если в ходе испытаний был выявлен хотя бы один выключатель, который подлежит замене, то по требованиям ПУЭ необходимо дополнительно проверить такое же количество приборов, которое было отправлено на первичную проверку.
Чаще всего выявление неисправных выключателей происходит при эксплуатационных испытаниях. Если проверка осуществляется в рамках передачи объекта в эксплуатацию, то вероятность обнаружения неисправности значительно ниже. Использование надежного оборудования и строгое соблюдение регламента испытаний позволяет нам выявить дефектные выключатели с высокой точностью. Это позволяет максимально защитить электросеть, объект и людей, которые проживают на нем, работают или посещают его. И хотя замена выключателя может быть достаточно затратной, повышение безопасности этого стоит.
Случается, что из-за короткого замыкания происходит поломка другого оборудования сети: вентиляционного или промышленного. В результате затраты становятся еще больше, поэтому вклад средств в испытания и замену выявленных неисправных автоматов можно рассматривать как экономию в долгосрочной перспективе.
Прайс ЭТЛ
Техника безопасности при проведении измерений и испытаний
Выполнение измерительных и испытательных работ на автоматических выключателях оформляют соответствующим документом (нарядом, заданием и т.п.). Перед началом работ проводят организационно-технические мероприятия, указанные в Межотраслевых правилах по охране труда при эксплуатации электроустановок (ПОТ РМ-016-2001). Измерения и испытания должна выполнять бригада, состоящая как минимум их 2-х специалистов, имеющих квалификационную группу не ниже III.
Подключение входных клемм испытываемых приборов к токопроводящей цепи выполняют при отсутствии напряжения. Если манипуляции проводятся под напряжением до 1000 В, необходимо оградить токоведущие элементы от случайного прикосновения, а в процессе работы пользоваться диэлектрическими галошами, перчатками и изолированным инструментом.
Как проверяется срабатывание автоматических выключателей?
Порядок проведения проверок утвержден в нормативной документации. Так, срабатывание электромагнитных расцепителей проверяется согласно ПУЭ 1.8.37 путем проведения испытаний, которые рекомендует завод производитель.
Специалисты нашей лаборатории для выполнения испытаний используют специальное оборудование, которое позволяет успешно провести испытания расцепителей электромагнитного типа, полупроводниковых и тепловых при условии, что In попадает в диапазон от 16 до 320 А.
Для проведения испытаний выводы аппарата подключают к вводам автоматического выключателя. После этого подается ток и засекается, какое время пройдет до срабатывания механизма расцепления. При этом испытание проводится поэтапно:
- Сначала на неразогретый прибор подается ток, который превышает номинальный в 1,13 раз. Расцепитель теплового типа не должен срабатывать на протяжении 1 часа номинальный ток меньше 63 А, и минимум в течение 2 часов при значении номинального тока выше 63 А.
- Сразу посл завершения первого этапа на оборудование подают ток, который превышает номинальное значение в 1,45 раза. Расцепитель должен сработать в течение часа при In<63 А, или в течение 2 часов при In>63 А.
- После завершения второго этапа с выключателя снимается напряжение, ему дают вернуться в первоначальное «холодное» состояние. Далее на прибор подается ток, больше In в 2,55 раза. Если In<32 А, то сработать тепловой расцепитель должен за 1 минуты, при In>32 А расцепление должно произойти за 2 минуты.
Для проведения всех этапов испытания достаточно включить аппарат «Синус» и установить требуемое значение тока в Амперах. После этого автоматически включается таймер, который отключается после расцепления.
Подобным же образом проводится и испытание автоматических выключателей с электромагнитными расцепителями:
- На «холодный» автомат подается ток в 3, 5 или 10 А в зависимости от его типа (B, C, D – соответственно). Мгновенный расцепитель должен вызвать отключение за 0,1 секунду или более.
- Автомат возвращается в холодной состояние, а затем на него подается ток 5, 10 или 20 А, также в зависимости от типа расцепителя. Сработать устройство должно менее, чем за 0,1 секунды.
При выполнении испытания ток, который подается на прибор, возрастает от минимального значения до верхней границы. Происходит это практически мгновенно. Во время срабатывания расцепителя фиксируется величина тока в этот момент и время, которое прошло с достижения током необходимого значения.
Виды автоматических выключателей
Самая узнаваемая для пользователей – бытовая серия модульных автоматических выключателей. Они устанавливаются на DIN-рейку и не имеют регулировок характеристик срабатывания. Все уставки расцепителей у модульной серии автоматических выключателей и дифференциальных автоматов отсчитываются от их номинального тока.

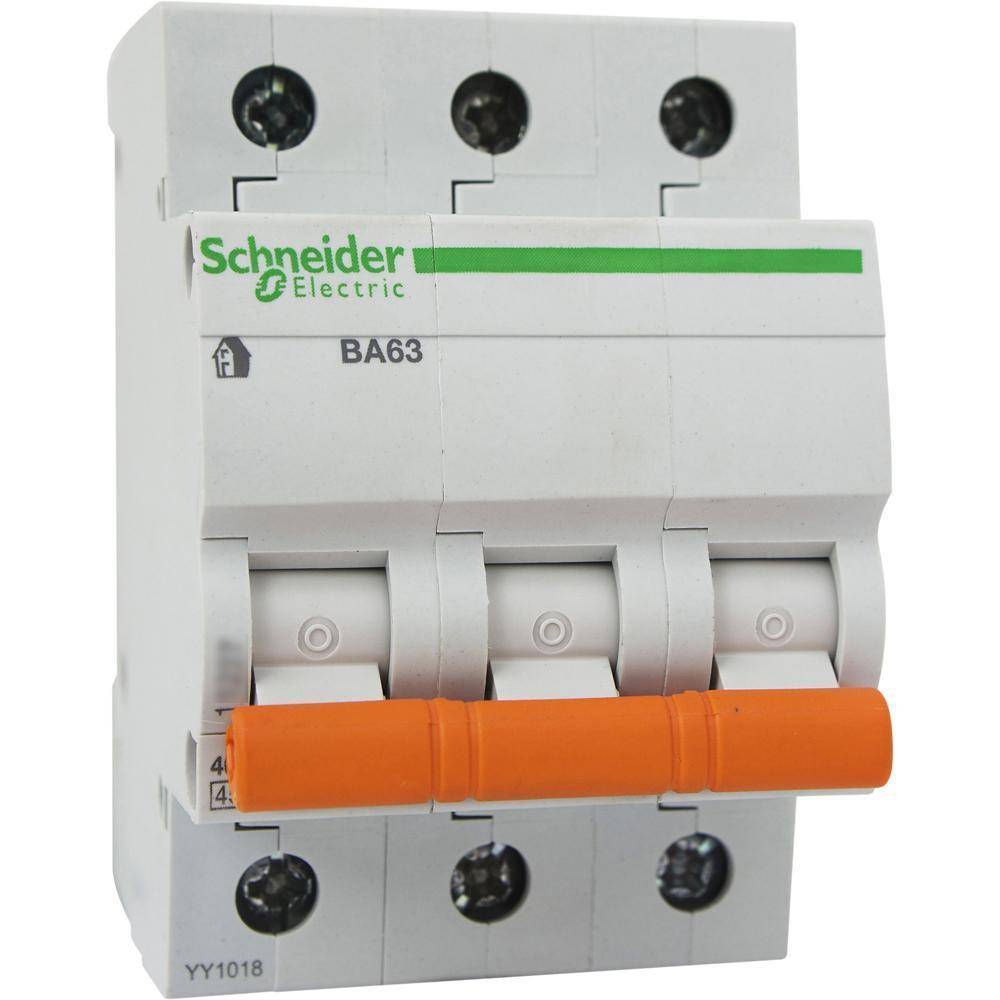

Модульный автоматический выключатель
Ток отсечки зависит от буквенного обозначения, стоящего перед значением номинального тока.
| Буквенное обозначение | Кратность тока отсечки |
| В | 2-5 от Iном |
| С | 5-10 от Iном |
| D | 10-20 от Iном |
Это означает, что реальное значение тока, при котором сработает автомат, лежит в некотором диапазоне. Завод-изготовитель гарантирует, что это будет так.
Тепловые расцепители автоматов модульной серии начинают работу при превышении номинального тока. Время, по истечении которого произойдет отключение, зависит от кратности проходящего через автомат тока перегрузки к номинальному. У автоматических выключателей разных производителей время отключения отличается. Определить его можно по характеристикам, которые определяются по справочным данным на данную серию автоматов. Но и эта величина имеет разброс, поэтому характеристика отключения представляет собой не одну кривую линию, а их семейство, обозначаемое заштрихованной зоной. При определенном токе через автомат ожидаемое время срабатывания лежит в диапазоне, определяемое на границах этой зоны.

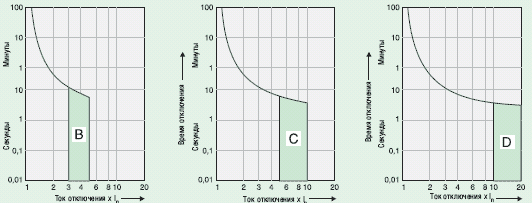

Время-токовые характеристики модульных выключателей
До сих пор в распределительных щитках встречаются автоматы, имеющие в своем составе либо только тепловую, либо максимальную защиту. Проверка этих устройств наиболее актуальна, так как их электромеханическая часть отслужила много лет, часть деталей заржавела и недееспособна.
Устаревшие модели выключателей
Следующий вид автоматических выключателей имеет нерегулируемую отсечку и регулируемую тепловую защиту. Для этого на его передней панели есть регулятор, с помощью которого номинальный ток теплового расцепителя изменяется в пределах 0,5 – 1,0 от номинального тока автомата. Такие автоматы применяются для защиты электродвигателей и точной настройки на ток защищаемой кабельной линии, обеспечения селективности защит от перегрузки. Регулятором выставляется ток, при котором начинается работа тепловой защиты. Положение регулятора отражается и на семействе характеристик выключателя.
Автомат с регулируемой тепловой защитой
Еще сложнее конструкция выключателя, имеющего кроме регулируемого теплового расцепителя еще и регулируемый электромагнитный. Есть модели, в которых регулировка осуществляется механически: изменением усилия пружины, противодействующей усилию, создаваемому катушкой отключения. Такие устройства встречаются у выключателей старого образца.
У современных автоматов регулировки выполняются при помощи встроенного блока защиты. Это комплекс, включающий в себя датчики тока, установленные на всех трех фазах выключателя, и полупроводниковое устройство, обрабатывающее полученные сигналы.
Автомат с полупроводниковым расцепителем
Состав защит, устанавливаемых в максимальной комплектации в такие автоматы:
- максимально токовая отсечка с регулируемой независимой от тока выдержкой времени;
- защита от перегрузки с регулируемым стартовым током и характеристикой срабатывания по времени;
- защита от токов однофазного замыкания, с регулируемой уставкой и выдержкой по времени.
Сколько автоматических выключателей требуется проверить?
Даже на среднем объекте автоматических выключателей может быть сотни, поэтому проверить все может быть достаточно проблематично. К тому же это вызовет дополнительные траты.
Согласно ПУЭ (ПУЭ, п. 1.8.37, пп. 3) проверять необходимо определенную часть от всех выключателей. В жилых, административных, общественных, бытовых зданиях, спортивных сооружениях, клубных учреждениях, на зрелищных мероприятий проверять должно не менее 2% автоматических выключателей распределительного типа и групповых сетей, а также вводные, пожарной сигнализации, автоматического пожаротушения, цепи аварийного освещения, секционные выключатели. В прочих электрических установках возможно снижение количества проверяемых автоматов распределительного типа и групповых сетей до 1%. В остальном — правила те же.
Заказчик сам может решать, где проводить испытания — в лабораторных условиях или непосредственно на объекте. В последнем случае присутствие специалистов лаборатории на объекте может быть достаточно длительным, но это вполне выполнимо, если вы обратитесь в нашу лабораторию. Наши специалисты проведут на объекте столько времени, сколько потребуется.
Если объект еще не эксплуатируется, то проверка в лаборатории будет значительно проще и удобней. Но если объект введен в эксплуатацию, то потребуется замена проверяемых автоматов резервными. В этом случае заказчику потребуется заранее подготовить их а необходимом количестве. Резервные выключатели будут установлены на место проверяемых, чтобы электроустановка продолжала работать во время выполнения испытаний.
Если же заказчик не считает целесообразным приобретать большое количество резервного оборудования, то проводить испытание придется в нерабочие часы — вечером и ночью, а также в выходные дни. В этом случае потребителю не придется испытывать неудобства от отключения сети.
Заказчики могут выбрать вариант проведения испытаний, которые предложат наши специалисты. Окончательное решение всегда остается за ответственным лицом: инженером по технической безопасности или владельцем.
Испытание автоматических выключателей
Система электроснабжения, представляющая сложнейший комплекс различных технических устройств, при помощи которых потребителям доставляется необходимое количество электрической энергии, состоит из: элементов учета, распределительных устройств, соединительных устройств, автоматических выключателей и прочих необходимых устройств, без которых невозможна ее эффективная эксплуатация.
Каждое устройство имеет свои определенные функции, на него возлагается ответственная роль. Все устройства в системе электроснабжения должны быть правильно установлены и обеспечивать слаженную работу. Остановимся подробнее на таком устройстве, как автоматический выключатель.
Автоматические выключатели обеспечивают проведение, включение и размыкание в автоматическом режиме электроцепей при возникновении аварийных или чрезвычайных ситуаций (повреждении, сверхтоках, низком напряжении и т.д). Используют автоматические выключатели и для включения цепей в ручном режиме (нечасто). Специальное приспособление – расцепитель (электромагнитный, электронный) обеспечивает защиту от токов короткого замыкания.
Так как автоматический выключатель должен обеспечивать защитную функцию, следует тщательно следить за его состоянием и проводить необходимые электроизмерения и испытания
. К проведению таких видов работ, как электроизмерение и испытание автоматических выключателей, как и ко всем работам, связанным с обеспечением безопасности работы системы электроснабжения и жизни людей, следует отнестись ответственно и внимательно.
При проведении электроизмерений, величиной для измерения является время, за которое автоматический выключатель произвел отключение, при специально заданной, выше номинального значения величине тока. Характеристику расцепления автоматических выключателей производят в четком соответствии требованиям ГОСТ. Все параметры, при которых автоматические выключатели срабатывают, должны отвечать данным, предоставленным производителем, указанным в паспорте устройства.
Испытание автоматических выключателей должно проводиться работниками, которые прошли курс специального обучения, аттестованы по электробезопасности (имеют не ниже III), обладают правом допуска к проведению испытаний и электроизмерений. Именно такие специалисты и работают в . Мы предлагаем Вам провести качественное испытание автоматических выключателей с учетом всех требований, норм и соответствий. Наши специалисты используют при проведении всех электроизмерительных работ современное оборудование, грамотно оформляют полученные результаты испытаний (протокол «Проверки автоматических выключателей напряжением до 1000В»). Работоспособность автоматического выключателя проверяется по специальному распоряжению высококвалифицированным персоналом, бригада, в составе которой не менее двух человек, выполнит проверку быстро и на высоком уровне.
Проведение такого вида работ, как испытание автоматических выключателей, требует соблюдения целого ряда условий: автоматический выключатель, испытания которого проводятся, должен быть установлен в вертикальном положении, отключен от электросети, частота сети при проведении испытания должна быть (50±5) Гц.
Точность результатов электроизмерений, которые установлены при проведении испытаний автоматических выключателей, должна контролироваться, поверка приборов, которые используются для проведения испытаний, должна осуществляться ежегодно органами Госстандарта России.
При проведении такого вида работ, как испытание автоматических выключателей, следует обеспечить электробезопасность их осуществления, согласно требований Межотраслевых правил охраны труда по эксплуатации электроустановок. Для проведения испытаний автоматических выключателей используют только отключенные электроустановки, Для присоединения и разъединения испытательного комплекта или нагрузочных концов испытательное напряжение нужно снять.
Испытание автоматических выключателей – необходимая мера для обеспечения безопасности при эксплуатации электросетей. Наша компания проведет все необходимые работы для того, чтобы обезопасить Вас и Ваше оборудование от неприятностей, связанных с электрическим током.
Этапы испытания автоматических выключателей
Ниже рассматриваются конкретные этапы проверки автомата защиты, имеющие первостепенное значение для определения его работоспособности и соответствия нормативным параметрам.
Измерение характеристик отключения
Цель данного этапа – установление фактических рабочих параметров устройства и их соответствие время-токовым характеристикам (ВТХ), указанным в техдокументации завода-изготовителя. Проверке подлежат следующие показатели отключающей способности:
- значение номинального рабочего тока и тока отключения (отсечки);
- время отключения;
- ток и время мгновенного срабатывания электромагнитного расцепителя;
- влияние внешней температуры.
Последний показатель, характеризующий стабильность защиты при температурных колебаниях, обычно не проверяется при испытании автоматических выключателей до 1000 В (исключение – особые производственные условия).
Контроль коммутационной способности
Для проверки коммутационной способности автоматических выключателей тестируется их отключающая характеристика при штатной и предельной нагрузке. С этой целью проводится многократный цикл «включение/отключение» и последующая диагностика сопротивления контактов. Коммутационные испытания выполняются для двух типов выключателей: основного применения и применяемых в цепях с активной нагрузкой. Допустимые отклонения по току, напряжению и частоте составляют ± 5%. Тестирование проводят в испытательных цепях при помощи резисторов и индукционных катушек, подключенных последовательно к выходным выводам.
При протекании переменного тока его форма должна быть близка к синусоидальной. Если ток постоянный, в его форме не должно наблюдаться видимых пульсаций. Коэффициент мощности и постоянная времени приводятся в соответствующих таблицах ГОСТ Р 50031-2012.
Устойчивость к токам короткого замыкания
Так как сила тока короткого замыкания, проходящего через автоматический выключатель, во много раз больше номинального рабочего тока, необходимо убедиться в том, что устройство сохранит свою функциональность после прохождения через его полюсы токов кз. Испытание считается пройденным, если:
- отсутствует критический износ испытуемого автомата;
- взаимное положение подвижных контактов и индикатора не изменилось;
- нет повреждений неотъемлемой оболочки;
- не произошло ослабление электрических или механических соединений;
- не случилась утечка изолирующего компаунда (при его наличии).
Выполнение указанных условий означает, что механизм коммутации остался работоспособным, а величина переходного сопротивления контактов не вышла за пределы установленной нормы.
Проверка автомата защиты на подлинность
Любой известный бренд пользуется повышенным спросом, из-за чего на рынке попадаются электротовары-подделки, среди которых немало автоматических выключателей. Эти двойники, вероятней всего, не прошли положенный цикл испытаний и, следовательно, несут потенциальную угрозу для потребителя. В частности, подделку автомата АВВ можно определить по следующим признакам:
- Качество пластика. У подделки пластик обычно гладкий, глянцевый и пружинистый на ощупь (экономия на материале). У оригинала пластик шершавый, матовый, прочный.
- Штрих-код. На настоящий автомат он наносится методом лазерной печати, на подделку – обычной краской, которая слезает при царапании ногтем или монеткой.
- Маркировка. При внимательном рассмотрении можно заметить, что логотип и текст на фальшивке отличается от оригинала. Кроме того, на корпусе подлинного изделия чётко просматривается схема подключения, маркировка Ростеста или знак Таможенного союза.
Существуют и другие идентификаторы, такие как RFID-метка и состояние упаковки. Однако они мало что значат: метка вполне может присутствовать и на подделке, а упаковка оригинала может быть повреждена в процессе транспортировки. Но если русский текст на коробочке содержит орфографические ошибки – это верный признак «левой» продукции.
