Приточная вентиляция с подогревом своими руками: нюансы подогрева воздуха + инструкция по сборке системы

Установка вентиляции в квартире

Какие работы проводятся при установке?

1. Разработка проекта.
2. Монтаж оборудования и его подключение.
3. Осуществление необходимых пусконаладочных работ.
4. Сдача объекта.

Ход проведения работ

Установка вентиляции в квартире начинается с разработки проекта.

В ходе выполнения проектных работ учитываются существующие нормы СНиП, а также пожелания заказчика. После создания и утверждения проекта наступает момент подписания договора в котором оговаривается дата монтажа оборудования. Затем, в назначенную дату по договору, приступают к монтажу того оборудования, использование которого предусмотрено проектом.

Когда все необходимое оборудование будет установлено, выполняется пусконаладка системы для проверки правильности работы каждого ее элемента, после чего сдают объект в эксплуатацию.

Как сделать самостоятельно?

Нормы расчёта

Все нормы рассчитываются на основе количества находящихся в помещении человек.

• кухни с электроплитами – более 60 кв. м;
• кухни с газовым оборудованием – более 80 кв. м;
• санузел – не менее 25 кв. м.

Оборудование и материалы

Для оборудования приточной вентиляции понадобятся:

• кувалда;
• несколько гаечных ключей;
• слесарный молоток;
• перфоратор;
• шуруповёрт;
• трещеточный ключ;
• струбцины.

Клапан прикладывается к окну с внутренней стороны стены. Фломастером отмечается место подачи воздуха на встраиваемом клапане. Проделывается отверстие размером 60 мм. Канал делается под уклоном 5–7 градусов по направлению к улице. Нужны утеплитель и воздуховодная труба. Пустоты вокруг трубы заделываются теплоизоляционным материалом

Важно Если под рукой нет утеплителя, то подойдёт монтажная пена. Для правильной работы клапана устанавливается шумопоглотитель (он может также присутствовать уже в комплекте). Внимательно изучайте составные элементы приобретённых материалов

Внимательно изучайте составные элементы приобретённых материалов.

Вентиляционную установку нужно укомплектовать фильтрами. Можно дополнительно установить обеззараживатели, увлажнители, другие подобные элементы. Для герметичности система вентиляции укомплектовывается фланцами и уплотнителями.

Особенности монтажа

монтаж вентиляции с подогревом

Сначала готовят место, выбирают размер отверстий. Уклон у него должен быть в сторону улицы. Труба по диаметру должна быть больше вентилятора. После вставляют сам вентилятор, предварительно запенив все имеющиеся щели. Отдельно идут каналы для проводки.

Все оставшиеся детали ставятся на последних этапах.

Решётки крепят на концы.

Заключение

Приточная система вентиляции может быть смонтирована не только в частных домах и на промышленных объектах, но и внутри квартир. Надо только заранее посчитать, насколько эффективно в результате работает воздухообмен. Обязательно учитывают «сушку» воздуха.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Могут различаться приточные вентиляции и по способу нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Рекомендуем ознакомиться: Оборудование для чистки вентиляции в многоквартирных домах

Пассивный приток

Если окна старые – они пропускают через щели достаточно много воздуха и улучшают вентиляцию. Сомнительный плюс. Лучше поставить стеклопакеты для сохранения температуры как летом,  так и зимой. Тогда потребуется проветривание, но зимой помещение остынет, образуется конденсат, а для полного обновления воздуха  нужно минимум полчаса. Добавляем сюда сквозняки и резкую смену температур – результат станет весьма плачевным. Автоматика приточной вентиляции будет весьма относительной – «постольку, поскольку». Принудительная система при большей стоимости даёт куда лучший результат.

Можно при покупке окон добавить в конструкцию оконный клапан или врезать в стену сквозную трубу с клапаном регулировки. В первом случае холодный воздух падает на землю, смешиваясь с тёплым. Во втором трубу можно врезать сразу за батареей, благодаря чему воздух прогреется сразу при попадании в дом. Клапан можно дополнить датчиком влажности и температуры для лучшего  контроля климата, добавить фильтр очистки. Минус в зависимости такой системы от скорости ветра – сильные порывы нагнетают лишний воздух, создавая дополнительное давление. Если ветер меняется и дует в вытяжку – необходимо её закрывать, иначе обратная тяга из кухни и туалета разнесёт грязный воздух.

Всякие мелочи

• Мне казалось, что моя вентиляционная система работает тихо, но соседи жаловались, что она мешает им спать. Я предположил, что проблема в резонансе бетонных блоков, закрепил вентиляторы и кондиционер с помощью виброизоляторов. С тех пор жалоб не было.Виброизолятор. Купил на авторынке — видимо, какая-то деталь ВАЗа.
• Установка вентиляционной системы на балконе подразумевает, что в стене между балконом и квартирой должно быть отверстие, но самостоятельно пробурить в капитальной стене дырку 130 мм диаметром практически невозможно. Обычно эту проблему решают, вызывая на дом специалиста с буровым аппаратом, но я просто вставил ЭППС плиту на место форточки, и прорезал отверстия в ней.
• Вытяжной воздух после рекуператора поступает на внешний радиатор кондиционера. Предполагалось, что температура этого воздуха будет лучше температуры окружающей среды, что повысит эффективность работы кондиционера. Но я недооценил эффективность рекуператора: температура выхлопа почти не отличается от наружной, и пытаться использовать его ещё раз бесполезно.
• С другой стороны, типичная производительность кондиционеров составляет порядка 500-700 м3/ч, то есть в 3-5 раз выше того, что есть в моей системе. Думаю, это может привести к недостаточно эффективной работе кондиционера; пока проблема не заметна, но, если она возникнет, придётся ввести в комнату втяжной рукав кондиционера, создав дополнительный контур обращения воздуха. К счастью, это не сложно.
• Оказалось, что при работе кондиционера на обогрев воздуховоды нагреваются почти до 70°С, ПВХ размягчается и провисает. Наиболее нагруженные сегменты воздуховодов пришлось поменять на оцинковку, а остальные укрепить.
• Увлажнитель — это банка с водой, подключённая к водопроводу через поплавковый клапан сомнительной надёжности. К тому же от ультразвукового увлажнителя на трубах собираются капли, которые временами начинает падать вниз. Поэтому под увлажнителем находится водосборная ванночка, трубка от которой выходит на улицу, а увлажнитель вместе с ванночкой прикреплены к потолку страховочным тросом.

Устройство приточной вентиляции с подогревом воздуха

Различают два вида агрегатов для приточной вентиляции:

1. Моноблочные – складываются они из одного блока, который устанавливают на входе воздуховода. В таком блоке расположены все без исключения нужные приспособление, обеспечивающие качественную и верную службу вентиляционной конструкции. Такого рода устройство нередкого в целом вводится в стене либо в оконных рамах. Этот метод считается наиболее простым и самым не дорогим. Но в практике он довольно неэффективен, так как размещение его заборных вентиляторов не дает возможность охватывать многие зоны здания.
2. Монтажные – данные приточные вентиляционные системы обладают достаточной мощью для того, чтобы охватить высотные здания, производственные помещения больших площадей, многоквартирные дома.

Схемы приточной вентиляции

Самый простой тип установки:

• Воздушный фильтр,
• Нагнетающий вентилятор,
• Нагревательный элемент.

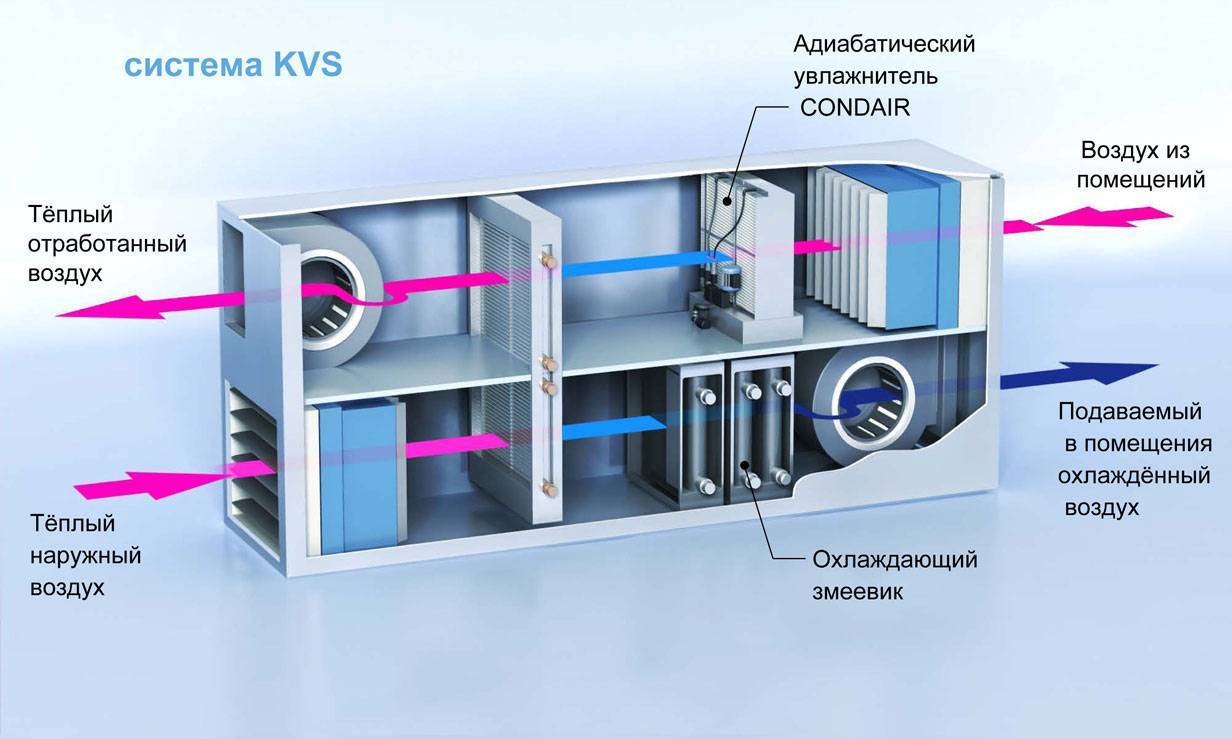

Стандартная схема приточно-вытяжной вентиляции с подогревом

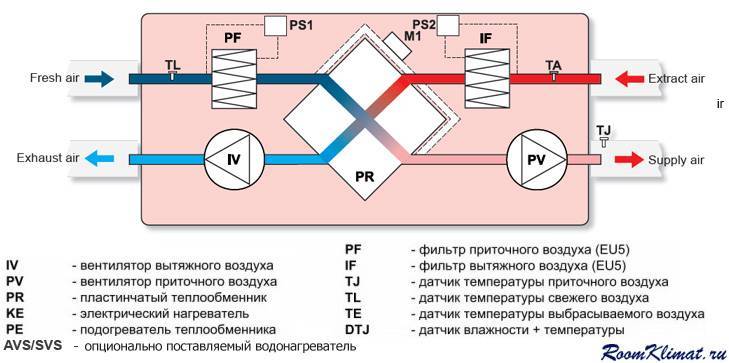

Как нагреть приточный воздух при помощи рекуператора?

Рекуператоры делятся на 2 вида:

1. Роторные – работают при помощи электричества. Имеют корпус цилиндрической формы, в который вмонтирован роторный элемент. Он постоянно вращается между клапанами «входящего» и «отработаного» воздуха. Достаточно габаритная деталь. КПД – до 87%.
2. Пластинчатые. Такие рекуператоры состоят из объединённых пластин. Приточный и «отработаный» воздух движутся навстречу друг другу, по разным клапанам. Это позволяет предотвратить рециркуляцию. Такие рекуператоры, как правило, небольших размеров.

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная — из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

Принудительная вытяжная вентиляция — из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

Принудительная приточно-вытяжная система — если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т.е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

А вот с вентиляцией ресторанов и кафе все несколько сложнее

Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе

Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе

Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни. В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

Приточно-вытяжная вентиляция в кафе и ресторане

Виды систем

Вентиляция с подогревом бывает нескольких типов, их классифицируют по разным признакам: способ подогрева, место крепления, конструкция и пр.

Центральная и индивидуальная вентиляция

Все виды вентиляции можно разделить на 2 основных типа: центральная и индивидуальная (компактная, или бризер).

Центральная вентиляция используется в том случае, если необходимо снабжение чистым воздухом большого помещения. Она имеет высокую производительность.

Ее используют на производствах, ставят на общедомовые вентиляционные системы. Воздух нагревается от водяного или электрического калорифера, реже используется рекуператор. Стоит такое оборудование дорого.

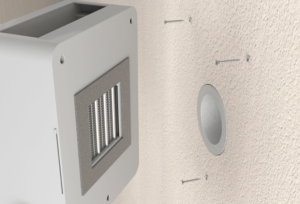

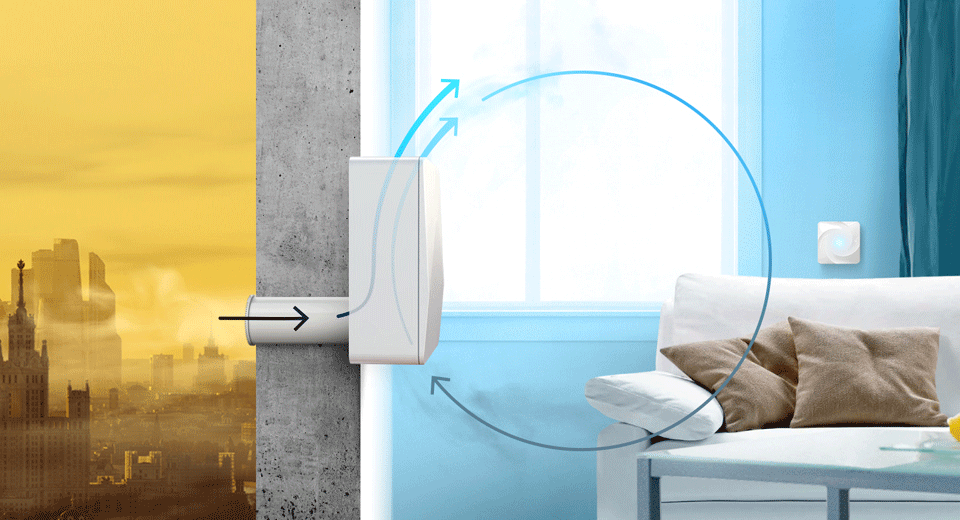

Для индивидуальной вентиляции используют бризеры. Это компактные устройства, которые монтируют в квартирах и частных домах. Их обычно размещают на стене.

Монтаж осуществляется быстро, занимает не более часа. Поставить такое оборудование можно в любом жилище. Прибор имеет множество настроек, функцию климат-контроля, многоступенчатую систему очистки.

Активная и пассивная вентиляция

В этом случае используется разделение по возможности регулирования подачи свежего воздуха.

В пассивных конструкциях эта возможность отсутствует. Воздушные массы поступают за счет разницы давления между помещением и улицей.

Количество подаваемого воздуха зависит от скорости его движения, разницы температуры и уровня влажности. Чаще всего устройство монтируется на стену, оно представляет собой небольшой короб.

Активные вентиляционные системы позволяют управлять подачей воздуха. Внешне они похожи на пассивные, но блок управления позволяет регулировать не только температуру, но и интенсивность подачи потока.

По типу подогрева

Приточная вентиляция может отличаться по способу подогрева воздуха.

Выделяют следующие типы приборов:

• с рекуперацией. В этом случае поступающий воздух нагревается от выходящего. Используется в пассивных вентсистемах. Подходит для регионов с теплой зимой, т. к. при больших перепадах температур малоэффективна;
• с водяным подогревом. В этом случае для подогрева используется центральное отопление или бойлер. Позволяет значительно экономить на электричестве;
• электрические. В вентиляции используется ТЭН, который работает от электричества. Он нагревает  проходящий воздух до нужной температуры.

Другие типы

Также устройства подразделяются по способу нагнетания воздушных масс на естественные и принудительные. Во втором случае для их подачи используются вентиляторы.

Разделяют устройства и по типу управления. Есть автоматические устройства, управление которыми осуществляется с пульта ДУ или через приложение на смартфоне. Второй тип – ручные, настройки работы которых выставляются на стационарном блоке управления.

По конструкции выделяют моноблочные и монтажные. Первые состоят из одного блока, устанавливаемого на входе в вентканал. Их используют при монтаже приточки в стене или в оконной раме.

Приборы имеют малую производительность, подходят для малогабаритных комнат. Монтажные приборы состоят из множества элементов.

Их используют при обустройстве центральной вентиляции. Их мощности хватает, чтобы снабдить свежим воздухом многоэтажные здания, производственные цеха.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Конструктивные особенности

В схемах приточных принудительных вентиляций, которые можно использовать в любых типах жилых и нежилых домов, важную роль играют конструктивные элементы оборудования, их мощность и качество. Решив начать монтаж принудительной вентиляции самостоятельно, необходимо знать об особенностях работы всех узлов и механизмов. Необходимые сведения можно получить из инструкции, идущей в комплекте с оборудованием. Приточная принудительная вентиляция чаще всего состоит из нескольких элементов, заключенных в один корпус или соединенных между собой воздуховодом:

1. Накладная решетка. Служит защитой от попадания в систему вентиляции мелкого мусора, а также домашних животных.
2. Система фильтрации. Чаще всего представляет собой несколько прокладок для разных степеней отчистки, установленных по периметру воздуховода.
3. Обратный воздушный клапан. Оберегает пространство комнат от обратного воздушного потока с улицы.
4. Водяной или электрический обогреватель воздуха.
5. Звукоизоляционная прокладка. Необходимо для обеспечения тихой работы устройства.

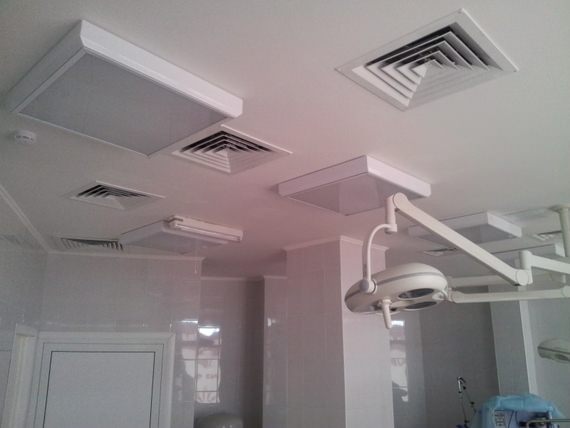

6. Распределители воздуха. Необходимы для подачи воздушных потоков в одну или несколько точек.

Постоянное рабочее давление воздуха в таких системах оказывается встроенными вентиляторами, которые подключены к общей схеме управления. Очень часто, они дополняются специальными датчиками, которые позволяют автоматически запускать систему вентиляции. Такое преимущество наиболее эффективно сказывается на подаче свежего воздуха в помещения, которые имеют свой влажный микроклимат.

Обустроить такую вентиляцию в частном доме несложно. Она не занимает много места и может занять «уголок» в любом подсобном помещении. Последние этажи многоэтажных домов более требовательны. Человеку необходимо выделить место для оборудования на балконе или в кладовой (если она есть). Хозяин жилища должен также позаботиться и о том, чтобы к оборудованию был беспрепятственный доступ. Обслуживают такие вентиляции чаще всего специалисты, которые и проводили ее установку.

Но зачем?

Несмотря на то, что мой дом находится в весьма зелёном районе, окна выходят на бульвар с небольшим количеством машин, а до ближайшего проспекта — примерно полкилометра, Москва всё равно, увы, остаётся шумным и грязным городом.

Первое можно заметить по тому, что при наглухо закрытых окнах — а у меня неплохие стеклопакеты с тремя стёклами — в комнатах становилось существенно тише, полностью пропадал городской фон и оставались только звуки тяжёлых машин, иногда проезжающих непосредственно внизу, да безумных мотоциклистов. Второе — по неприятному, но стабильно образующемуся налёту чёрной пыли около открытых окон, на подоконниках и даже на вертикальных поверхностях ПВХ-рам.

Как показали два года с «приточкой», избавление от шума и чёрной пыли — не единственные плюсы:

• появляется возможность удобной регулировки баланса свежего воздуха и температуры в помещении — более того, выяснилось, что зимой весьма комфортно жить при 21-22 °С и < 700 ppm CO2;

• появляется возможность регулировать температуру в зависимости от времени суток не только батареями отопления, но и их комбинацией с интенсивностью проветривания;

• в квартире пропала пыльца, крупная пыль, семена растений, а также комары и мухи — несмотря на не самый низкий этаж, всё это залетало в окна;

• пропали неприятные холодные сквозняки из приоткрытых окон зимой (а мой рабочий стол стоит прямо у окна — и у выходного диффузора приточной вентиляции).

Какие есть варианты?

К сожалению, пока я только задумывался о том, что неплохо бы попробовать это чудо современной техники, примерно все варианты, которые я встречал на Хабре и в других источниках, попадали в категорию, не слишком устраивающую меня по свойствам, трудозатратам или ценам:

• бризеры: недорого, просто в установке, но — занимает место на стене, находится внутри помещения, а значит, весь механический шум вентилятора достаётся нам. Особенно с учётом, что в силу размеров бризеров вентиляторы там достаточно скромные по размерам, а уровень шума сравним с кондиционером или превышает таковой. Жить можно, но зачем, если есть место снаружи? Неудовлетворённость.

• готовые системы приточной вентиляции: ценники за сам наружный блок начинаются от 100 тыс. рублей, и это ещё надо поискать. Если не искать, то 200+. Жаба.

• самодельные системы приточной вентиляции: много, но каждый раз представляют собой нечто, требующее большого объёма ручного труда — подбора вентилятора _{от ненужного холодильника} из странных источников, самостоятельного изготовления корпусов, фильтров и прочего. Лень.

Однако в какой-то момент меня посетила мысль, что ведь все необходимые компоненты есть в профильных магазинах — надо лишь их выбрать, купить и соединить. Да, не получится компактного монолитного корпуса, но у меня есть ненужный угол на балконе. Да, не получится использовать салонный фильтр от жигулей, но мне несложно и купить рулон нетканого материала и самостоятельно вырезать из него кусок раз в квартал.

Из чего состоит приточная вентиляция в минимальной конфигурации?

• входной раструб, прикрытый решёткой от крупного мусора;

• противопылевой фильтр (желающие могут рассмотреть HEPA-фильтры, но я решил, что мне необходимо и достаточно хорошего противопылевого);

• блок подогрева с ТЭНом — опционально (у меня нет, и нет, даже в зимние морозы он мне не потребовался);

• вентилятор (самая сложная часть, так как от него критически зависит производительность и шумность всей системы);

• трубы разводки воздуха по жилым помещениям;

• диффузоры в жилых помещениях.

Начнём с самого сложного.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Схема воздуховодов вентиляции с подогревом в частном доме: Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе: Простой чертеж вентиляции с обратными клапанами на воздуховодах: Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

• количество этажей в доме;
• площадь комнат;
• планировку помещений;
• количество проживающих на общей площади людей;
• наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

ВажноРасчёт обычно ведётся согласно требованиям СНиП. Например:. Например:

Например:

• для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
• для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

• Перфоратор или алмазный бур.
• Молоток или кувалда, отвёртка или шуруповёрт.
• Гаечные ключи разных размеров и трещоточный ключ.

Этапы:

1. Подготовить плоскость для сквозного отверстия.
2. Выбрать его размеры, разметить пространство.
3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
5. После установки воздуховода все щели вокруг трубы залить герметиком.
6. Проложить каналы под проводку для автоматизации работы устройства.
7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
8. Систему проверить на работоспособность.

Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Системы вентиляции, обеспечивающие приток и обработку воздушных масс, поступающих непосредственно с улицы, как правило, используются исключительно в хозяйственно-промышленной сфере . Для бытовых условий такого рода системы не предусмотрены по умолчанию. Это одна из причин, заставляющая простых пользователей задуматься о том, чтобы собрать что-то похожее для домашнего использования. Но возможно ли это и каким образом можно решить эту задачу?

По большому счёту, возможно практически всё. Однако всегда есть ряд нюансов, которые следует учитывать. И об этом мы будем говорить в нашей статье – рассмотрим, что представляет из себя приточная вентиляция с подогревом своими руками и из каких основных узлов состоит. Обсудим вопрос домашней «приточки» с подогревом с точки зрения возможных решений этого вопроса, дополнив статью наглядными фото и тематическими видеороликами.
