Индикатор скрытой проводки: принцип работы и инструкция по применению

Обзор устройства “Стенлей Про 20”

Данный индикатор скрытой проводки оснащен довольно большим жидкокристаллическим дисплеем. Отличительной чертой этой модели является быстрое обнаружение кабеля. За счет мощных транзисторов напряжение в сети показывается за считанные секунды. Еще следует отметить лазерный излучатель прибора. Встроен он в специальный съемный блок. Непосредственно луч может формироваться практически под любым углом, что очень удобно для пользователя. Корпус устройства изготавливается из АБС-пластика. Его отличительной чертой является повышенная прочность.

Таким образом, индикатор не боится механических повреждений и способен прослужить много лет. Находить “Стенлей Про 20” металлические предметы не под напряжением может. Дополнительно можно осуществлять поиск в стене деревянных предметов. Лазерный луч очень яркий, поэтому разметка производится довольно точно. При этом есть возможность сделать его выравнивание. Батарейки в стандартный комплект индикатора включаются. В целом они качественные и способны долго прослужить благодаря функции автоотключения. Режим непрерывного обнаружения проводников имеется.

Помимо прочего, следует отметить мощный звуковой сигнал, который в случае необходимости можно отключать. Поиск медной проводки можно осуществлять на глубине более 25 мм. Для крепления прибора на рабочей поверхности на корпусе имеются специальные площадки. Стоит данный агрегат на рынке в районе 5500 руб.

Пару слов о деталях

Схема простая.
C1 = 0,1 мкФ (100 нФ), керамический или пленочный. C2 = 150 пФ, керамический. C3 = 4700 пФ (4,7 нФ), керамический или пленочный.
C4 = 50… 1000 мкФ x 16 В.
Все резисторы мощностью 0,125Вт и выше.
Микросхему К561ЛА7 (4 логических элемента «2И-НЕ») можно заменить на импортную 4011.
В схеме присутствует специальный высокоомный резистор R1. Ставлю 100 МОм. На радиорынке такого рейтинга не было, поэтому пришлось из резисторов сделать небольшую «баянку». Меньше номинал ставить не рекомендую — снизится чувствительность.
В качестве излучателя звука можно использовать любой пьезокерамический излучатель типа ЗП-3, ЗП-1 и т.д.
Для транзистора КП103 наиболее вероятная замена КП303 — это замена переключателя (это с каналом n-типа).
KP103 (канал p) = 2N3329, J174, J175, J176, J177, MMBF5460.
KP303 (канал n) = 2N3823, J210, J211, J212, MMBF4392.
Как они будут работать в этой схеме: нужно поэкспериментировать, проверить.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

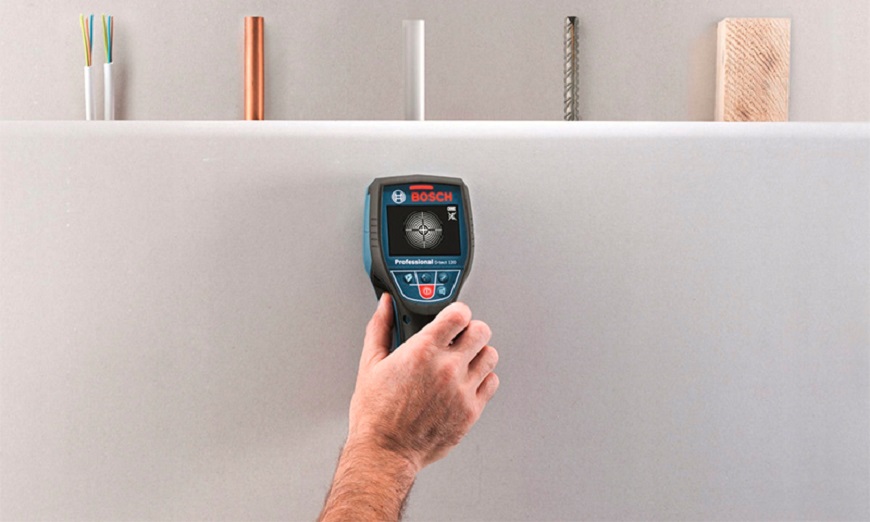

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Бесконтактный индикатор “Флук LVD2”

Скрытая проводка при помощи данного индикатора американского производства выявляется быстро. Конструкцию устройство имеет карандашного типа. Отличительной чертой этой модели является мощный фонарик. Индукция в приборе предусмотрена двойная, уровень безопасности довольно высокий. При этом производительность устройства в целом высокая. Напряжение распознается прибором в диапазоне от 100 до 500 В.

Открытая проводка на силу тока проверяться может. Использовать индикатор при минусовой температуре разрешается. В стандартном комплекте устройства включаются батареи типа ААА. Микросхема в данной модели – класса “ДД1” с бесконтактным пробником. При этом светодиоды установлены серии “Р1”. Всего в корпусе имеется три инвертора с усилителем. Дополнительно следует отметить качественные транзисторы. Длина антенны в приборе составляет 20 мм. Обойдется тестер “Флук LVD2” покупателю в 6000 руб.

Обнаружение проводки в стене по электромагнитному излучению

Другой тип самодельного искателя проводки — это миллиамперметр, подключенный к высокоомной катушке индуктивности. Последние можно сделать самостоятельно в форме арки. Кроме того, можно использовать первичную обмотку трансформатора как таковую, удалив часть магнитопровода.

Этот счетчик не нуждается в питании: входящая в его состав дроссель поспособствует появлению переменного тока, а миллиамперметр покажет его наличие.

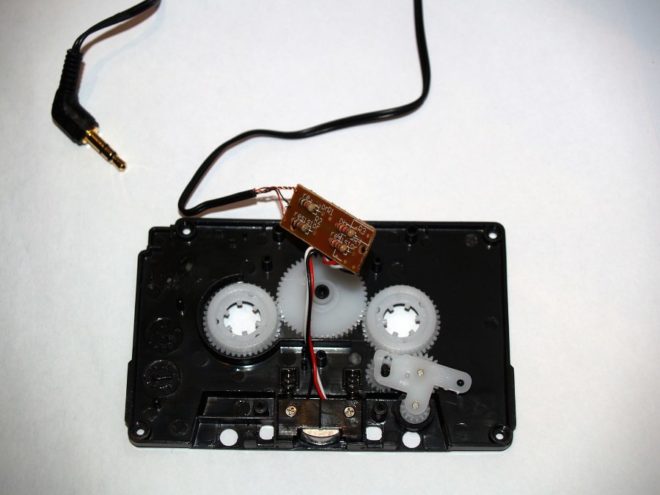

Часто съемная головка, снятая со старого магнитофона, играет роль приемной антенны, которая подключается через экранированный провод для облегчения поиска. Частота звуковых колебаний в этом случае также будет 50 Гц, а на интенсивность гула из динамика будет влиять количество тока, проходящего по проводам, и расстояние от искателя до проводки.

Параметры индикатора “Тестбой Профи”

Визуальная индикация в этой модели отсутствует. Указатель напряжения в приборе имеется двухполюсной. При этом он оснащен удобным табло с обозначениями. Также на нем установлена световая индикация. Корпус в этой модели полностью сделан из пластика. При этом он не боится пыли и влаги. Эксплуатироваться индикатор на полном заряде батарей может довольно долго. Проверка УЗО осуществляется только при помощи двух кнопок. Класс защиты в тестере – “ИП65”.

Габариты вышеуказанный прибор имеет следующие: высота – 280 мм, ширина – 75 мм, а толщина равна 20 мм. В целом модель “Тестбой Профи” получилась компактной и весит совсем немного. Выбор диапазона мощности происходит в автоматическом режиме. Открытая проводка на силу тока проверяться может. Настройка чувствительности осуществляется с помощью регулятора. Лампочка светодиодная в данной модели имеется. Концевой адаптер устанавливается толщиной 4 мм, а в случае необходимости его легко можно открутить. Минимум устройство увидит напряжение в цепи 35 В. При этом пользователь услышит характерный звуковой сигнал. Цена на модель “Тестбой Профи” колеблется в районе 5500 руб.

Детекторы металла и скрытой проводки: понятие, виды, принцип работы

Детектор скрытой проводки

Как найти кабель, находящийся в стене под напряжением? Без прибора для поиска проводки в таких ситуациях не обойтись. Он довольно прост и имеет широкий диапазон использования. Его применяют во время ремонтов квартир и домов, чтобы найти провода в бетонной или, к примеру, деревянной стене. Также нередко детекторы используют в процессе ремонта машин.

Принцип работы устройства базируется на генерации определённых колебаний. Прибор сам их генерирует, поэтому легко считывает колебания, которые исходят от проводки, и подаёт сигнал на диод. Он начинает мигать, оповещая о найденных проводах.

Все детекторы делятся на три категории:

• тестеры;
• индикаторы;
• искатели металла.

Первые просты и отличаются высокой надёжностью. Но они рекомендованы для работы внутри помещений, так как повышенный уровень влажности может создать ненужные помехи. Также тестеры плохо реагируют на сталь, она является сильной помехой для обнаружения проводов. Несмотря на это, приборы нашли широкое применение, используясь в разных областях.

Индикаторы ещё более просты, но «видят» только провода под сильным напряжением. Поэтому диапазон их эксплуатации сильно ограничен.

Классические искатели металлов по своему принципу действия нельзя отнести к эффективным устройствам для обнаружения проводки, так как они реагируют на любые металлические предметы. В итоге процесс поисков проводов может затянуться на неопределённое время. Но всё же в некоторых ситуациях такие устройства будут полезны.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытых кабелей, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей в том, что катушки индуктивности не нужно наматывать самостоятельно. Вместо этого используется катушка реле. Работа искателя основана на задаче выявления разности частот двух генераторов, когда поисковый генератор (ЛГ), приближаясь к металлическому объекту, изменяет частоту своих колебаний.

Металлоискатель включает в себя генераторы LC и RC, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты генераторов RC и LC выбраны примерно одинаково, поэтому после прохождения смесителя на выходе уже будет три частоты. Третий равен разности частот RC и LC.

От выходного элемента меандр через емкость С5 идет к телефону, сопротивление которого должно быть примерно 0,1 КОм. Поскольку емкость и активное сопротивление телефона образуют дифференцирующую RC-цепь, импульс будет формироваться при нарастании и спаде прямоугольной волны. В результате человек будет слышать щелчки вдвое чаще, чем разница.

Об обнаружении скрытой проводки будет свидетельствовать изменение частоты звука. Катушка снята с реле РЭС 9, подвижные элементы при этом сняты.
Поскольку реле содержит 2 катушки с разными сердечниками, общие выводы обмоток должны быть подключены к емкости C1, а сердечник и корпус переменного сопротивления — к общей шине.

В качестве печатной платы используется гетинакс или ламинат из стекловолокна, покрытый с обеих сторон. Детали искателя должны быть размещены с одной стороны, другая сторона не должна быть выгравирована, должна быть подключена к общей шине прибора.

На второй стороне закреплен аккумулятор, индуктор от реле.

Карта устанавливается в любой неметаллический корпус, к которому подключен телефонный разъем. Настройка металлоискателя начинается с настройки частоты LC-генератора подбором емкости С1. Частота должна быть в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до появления звука в телефоне. По мере того, как вы регулируете сопротивление в разных направлениях, звук должен меняться.

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно . Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти , и качество самой электропроводки в панельном доме

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Активные детекторы

Данные приборы более совершенны, чем уже рассмотренные. Стоят они подороже, но обладают дополнительными возможностями и помогают находить не только проводку.

Металлодетектор

Металлодетектор действует иначе, чем вышеописанные сканеры.

В сущности, это тот прибор, который раньше называли миноискателем. Теперь он называется металлоискатель. Он находит металл

Неважно, находится этот металл под напряжением или нет. Приборы такого вида довольно чувствительны, кроме того, их чувствительность можно регулировать и добиваться тонкой настройки под условия поиска

Принцип работы металлодетектора состоит в следующем. В катушку с проводом, которая является датчиком, подается переменный ток повышенной частоты от одного генератора. В приборе есть еще один генератор, работающий на той же самой частоте, причем эта частота жестко стабилизируется. Сигналы от катушки и образцового генератора поступают на смеситель, который выделяет разность этих частот.

Когда к катушке датчика приближается металлический предмет, частота первого генератора слегка меняются. Но из-за того, что это частота довольно приличная, даже небольшое ее изменение создает на смесителе сигнал вполне обнаруживаемой частоты. Дальше он усиливается и выдается на индикатор.

Чувствительность прибора оказывается очень высокой, по сравнению с тем, что мы рассматривали выше. Но и стоимость его тоже в несколько раз выше. Преимущество металлодетектора состоит в том, что он позволяет обнаруживать металлические трубы, в которых проложена проводка. Проводку он тоже обнаруживает, независимо от того, под напряжением она или нет. Разумеется, он обнаруживает арматуру, заложенную в бетон и прочие металлические вещи, находящиеся в стенах.

Искатели для неметаллов

Кроме магнитного поля, активные детекторы могут использовать электрическое поле.

Они оказываются чувствительными не только к металлу, но и к диэлектрикам, например, к дереву. Такой датчик представляет собой “открытый” конденсатор, чувствительный к изменениям электрического поля рядом с его обкладками. Он тоже питается переменным током и так же использует метод биений (разности близких частот), как и прибор с катушкой.

И наконец, несколько слов об ультразвуковом и радарном датчике. Это тоже активные приборы. Первый из них излучает ультразвук, в точности как эхолот или сонар для подводных лодок. Отраженный ультразвук, после усиления, анализируется микропроцессором и пользователь может узнать довольно много о том, что и как расположено внутри исследуемого материала.

Металлические предметы, дерево, пластик, различные неоднородности, все это будет точно обнаружено. Для точного и глубокого поиска металлов и проводов используют самый настоящий радиолокатор, только ручной. Это наиболее дорогой искатель, он используется строителями-профессионалами в трудных и ответственных случаях.

ПОИСК ОБРЫВА ПРОВОДА И СКРЫТОЙ ПРОВОДКИ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Еще одной полезной функцией активного индикатора, является поиск обрыва в проводе, находящемся под напряжением или поиск проводки в стене, если она находится неглубоко (в среднем +/- 20мм). И все потому, что индикаторная отвертка с батарейкой способна улавливать электромагнитное поле, возникающее в проводниках при протекании электрического тока.

Еще раз стоит сказать, что это работает лишь на проводах под напряжением! Если вы хотите найти место обрыва в обесточенном проводе, сперва пропустите по нему ток.

При поиске обрыва в проводах, необходимо взяться за щуп индикаторной отвертки голой рукой, а обратным концом с контактной площадкой, вести вдоль обследуемого объекта, в местах где на проводнике будет напряжение – лампа будет светить, в месте обрыва и дальше – потухнет.

Тот же принцип работы и при поиске скрытой проводки. Если электрический кабель неглубоко и отвертка улавливает его электромагнитное поле, вы можете узнать, как он проложен, например, до розетки. Это очень удобно, особенно когда вешаете полку или крепите телевизор.

Чтоб определить как в стене проложены провода с помощью активного индикатора достаточно, взявшись за щуп, голой рукой, водить по стене, вокруг розетки, там, где идут кабели – диод будет светиться.

Индикаторная отвертка должна быть обязательно у любого домашнего мастера в наборе инструментов, это самый простой и эффективный способ определения наличия переменного напряжения бытовой сети, довольно частого этой информации уже достаточно, а для всего остального есть мультиметр.

Есть вопросы, комментарии или предложения – оставлйте, буду рад ответить всем !

Проверка устройства и проведение калибровки

Проверка работоспособности индикатора делается довольно просто. В первую очередь следует настроить переключатель устройства. Как правило, он способен занимать три положения. В таком случае его нужно выставить посередине. Вторым шагом необходимо отрегулировать щуп. Для этого следует воспользоваться контактной пластиной, которая находится в нижней части индикатора. Далее щуп ставится под углом ровно 90 градусов. Только после этого можно нажать контактный электрод на боковой панели прибора. Если тестер проводки работает должным образом, и напряжение от батарей поступает, то моментально сработает индикация. Дополнительно во многих моделях при этом звучит прерывистый сигнал.

Для калибровки индикатора переключатель выставляется в первое положение. После этого отодвигается пластина, и щуп устанавливается под углом 180 градусов. Далее следует выставить регулятор чувствительности. С этой целью колесико нужно крутить вверх до самого конца. После этого срабатывает в устройстве система индикации. Для калибровки следует начать крутить колесико в обратную сторону и ждать, пока лампочка погаснет. При этом звуковой сигнал должен будет прекратиться.

В завершение нужно оставить регулятор чувствительности и взять любой металлический провод. Индикатор скрытой проводки к нему надо подвести на расстояния не менее 30 мм. Если светодиод при этом снова сработает, то устройство успешно прошло калибровку.

Лучшие недорогие детекторы скрытой проводки

Многие считают, что детекторы – крайне дорогие устройства. Но на самом деле на рынке немало доступных и качественных приборов, которые подходят для выполнения простейших бытовых задач.

Индикаторная отвертка STAYER 4520-48

STAYER 4520-48
Мне нравитсяНе нравится

Простой вариант, который, по сути, является стандартным индикатором напряжения. Он выполнен из прочного пластика жёлтого цвета и имеет небольшой дисплей. Производитель позиционирует прибор как инструмент для поисков источников напряжения. Также он способен «видеть» обрывы на линии и повреждения проводки разного характера. Управление осуществляется двумя кнопками.

Характеристики:

• ударопрочный пластик;
• щуп на конце;
• определение источников постоянного и переменного тока;
• кнопочное управление.

Плюсы и минусы

простота;
чувствительность;
доступная цена;
громкое оповещение;
надёжность;
качество сборки.

неощутимый шаг при переключении режимов;
ограниченная функциональность.

Стоит прибор около 500 рублей.

Sparta 938225

Доступная Sparta 938225
Мне нравитсяНе нравится

Простейшая конструкция и доступная цена обеспечивают этому гаджету высокую популярность. Он предназначен только для поиска чёрных металлов и имеет небольшие габариты. Производитель выполнил прибор в белом пластике, устойчивом к механическим повреждениям. Питание осуществляют четыре батарейки, идущие в комплекте. Компания даёт на модель год гарантии.

Характеристики:

• световая индикация;
• звуковая индикация;
• два режима работы;
• вес до 100 граммов.

Плюсы и минусы

доступность;
простота;
долговечность;
актуальность для новичков;
громкий звуковой сигнал.

при убавлении сигнала прибор функционирует не во всех режимах;
не всегда определяет проводку.

Стоимость устройства 800 рублей.

ADA instruments Wall Scanner 50

Интересный ADA instruments Wall Scanner 50
Мне нравитсяНе нравится1

Интересный прибор, выполненный в виде тонкой планки с утолщением на конце. Он сделан из прочного пластика, устойчивого к ударам и другим повреждениям. Устройство достаточно лёгкое и предназначено для определения чёрных и цветных металлов. С деревом и другими материалами оно справляется не всегда. Питание идёт от батареек.

Характеристики:

• сканирование на глубину 5 см;
• вес 100 граммов;
• подсветка;
• работа в течение 6 часов.

Плюсы и минусы

световое оповещение разными цветами;
экономия энергии;
прочность;
громкая звуковая индикация;
доступная цена.

отсутствие дисплея;
хлипкая конструкция;
неудобные габариты.

Стоит модель 900 рублей.

Condtrol Drill Check

Модель Condtrol Drill Check
Мне нравитсяНе нравится

Модель выполнена в форме кирпичика и отличается минимальным в сегменте весом – менее 50 граммов. Оно позиционируется как инструмент, который подходит для поисков в труднодоступных местах и длительной работы. Пластик корпуса имеет ударопрочные свойства, поэтому его не так просто поцарапать или повредить иным способом. Кнопки располагаются под рукой, что делает устройство удобным.

Характеристики:

• сканирование на глубину в 4 см;
• питание от батареек;
• широкий температурный диапазон;
• световая индикация.

Плюсы и минусы

работа в течение 6 часов;
универсальность;
доступная цена;
индикация разными цветами;
термостойкость;
простые настройки;
удобство использования.

отсутствие дисплея;
незначительная глубина сканирования.

Средняя стоимость модели 1000 рублей.

Bosch PDO 6

Компактное Bosch PDO 6

Интересное и компактное устройство, выполненное в стандартных для бренда цветах. Производитель выбрал форму прямоугольника с закруглёнными краями и сделал корпус из ударопрочного пластика. На нём имеют прорезиненные накладки, поэтому держать прибор очень удобно. Он подходит для обнаружения цветных и чёрных металлов, а также электропроводки. На корпусе находится небольшой дисплей, куда попадает самая необходимая информация.

Характеристики:

• сквозное отверстие для разметки;
• вес 200 граммов;
• сканирование на глубину от 3 до 6 см;
• автоотключение;
• работа от батарейки;
• цветовая индикация.

Плюсы и минусы

занимает мало места;
стоит недорого;
качественная сборка;
минимальная погрешность;
функциональность.

через некоторое время начинает сбоить и ошибаться;
плохо «пробивает» штукатурку.

Стоит прибор около 3 000 рублей.

Искатель своими руками

Сделать детектор скрытой проводки своими руками стоит хотя бы для интереса. Устройство поможет не слишком точно определить расположение проводов и других коммуникаций. В большинстве случаев оно позволяет просто узнать, есть ли они там вообще. Этого часто бывает достаточно.

Существуют схемы, которые помогут вам сделать качественное устройство. Однако, чтобы его собрать, нужно разбираться в электротехнике, иметь инструмент и потратить немного времени. Схемы для создания детектора скрытой проводки приведены ниже:

Новичок может создать индикатор скрытой проводки из подручных средств. Это займет максимум полчаса.

Изделие из компакт-дисков

Понадобятся:

• двухсторонние диски (односторонние тоже подойдут, но прибор будет менее чувствительным);
• наушники;
• самый простой калькулятор;
• батарейка формата «крона»;
• изолента;
• клей.

Порядок работы:

1. Срезать штекер наушников, зачистить два провода от изоляции на 0,5–1 см.
2. Разделить каждый провод на 2 части.
3. Прикрепить с помощью изоленты и клея по одному контакту к пишущей стороне диска (если он односторонний).
4. Оставшиеся провода соединить с плюсом и минусом батарейки, заизолировать с помощью изоленты.
5. Прикрепить калькулятор к диску с помощью изоленты.
6. Сверху калькулятора закрепить ещё один диск, перемотать получившуюся конструкцию изолентой.

Собираем искатель из приемника

Ещё один детектор скрытой проводки можно сделать своими руками из радиоприемника — не нужно уметь читать схемы, чтобы собрать его. Понадобится следующее

• коробка от CD;
• радиоприемник, работающий в диапазоне АМ;
• калькулятор;
• двухсторонний скотч.

Порядок работы:

1. С помощью скотча прикрепить калькулятор и приемник на внутренних стенах коробки.
2. Настроить приемник на максимальную частоту, при которой не доносится звуков с радиостанций, включить его и калькулятор.
3. Закрыть коробку и открывать до появления чистого звука.

Можно начинать поиск скрытой проводки. Чем качественней приемник, тем точнее будут данные.

Популярные модели устройств

Продукция китайской компании CEM

Бренд, существующий более 20 лет, популярен среди профессионалов и обычных потребителей. Самые удачные модели детекторов скрытой проводки:

• LA-1010 — устройство, обнаруживающее провода, дерево и металлы на небольшой глубине. Имеет дополнительный функционал — может применяться в качестве лазерной указки, нивелира.
• LA-1014. Подходит не только для определения скрытой проводки — находит обрывы кабеля, пересечения жил, места возникновения КЗ.
• S-Line. Индикатор скрытой проводки, металла, дерева, гипсокартона. Особенности: автоматическая калибровка, ударопрочный корпус.
• TS-72 — бытовой прибор для определения проводки независимо от наличия напряжения, деревянных конструкций, металла.

Прибор для определения проводки, находящейся под напряжением. Выпускается в Украине. Цена $25-30. Тип индикации — световой. Имеет 4 режима работы: сначала при поиске проводки прибор настраивают на наименее чувствительный режим, поиск с точностью до 700 мм, потом повышают показатель до 300, 100 и 10 мм. Инструмент неплохо работает, но проверка показала, что электрика, спрятанная в пластиковых трубах ему не видна.

Bosch DMF 10 Zoom

Этот прибор для поиска электропроводки можно использовать в профессиональной деятельности. Он стоит $50-60. Особенности:

• тип индикатора скрытой проводки— ЖК-дисплей, световая, звуковая индикация;
• работа в двух режимах — поиск металлов и древесины/проводки;
• режим zoom (повышение чувствительности) для определения скрытой проводки максимально точно.

Независимо от того какой прибор для нахождения кабельного изделия в стене вы приобрели, внимательно изучите инструкцию. Она поможет правильно настроить оборудование, извлечь из него максимальную пользу.

Сигнализатор E-121 «Дятел»

Один из наиболее экономичных и качественных продуктов. Он поможет не только найти место проводки под штукатуркой, но и в случаи необходимости найти обрыв в цепи. Его основные возможности:

• проверка правильности подключения проводов в однофазном счетчике (без демонтажа пломбы) (фазный 1,2-й; нулевой 3,4-й)
• поиск скрытой проводки
• поиск фазного провода без снятия изоляции с жилы
• поиск обрыва в проводах которые находятся под напряжением
• проверка наличия напряжения в высоковольтной линии 6-10кв с земли
• максимальная глубина обнаружения скрытой проводки — 7см (что с лихвой хватает для большинства проводок)

При поиске проводки сигнализатором Дятел желательно включить какую-нибудь нагрузку (освещение, эл.прибор в розетку), чтобы провода были не просто под напряжением, а через них проходил ток определенной величины.

Детектор имеет 4 кнопки чувствительности обнаружения проводки:

Диапазон чувствительности	Расстояние от конца антенны до провода, мм
>	от 0 до 10 (+-5)
>	от 0 до 100 (+-50)
>	от 0 до 300 (+-150)
>	от 0 до 700 (+-350)

Начинать поиск нужно с нажатия кнопки 4 — у которой самая большая чувствительность. Постепенно переключаясь и дойдя до первой кнопки №1.

Порядок работы детектором Дятел:

• нажимаем и удерживаем кнопку 4. Ведем антенной сигнализатора по стене с одной стороны залегания проводника
• когда Дятел начинает трещать с максимальным звуком — делаем пометку
• ведем антенной по стене с другой стороны проводки. Также замечаем где звук был на максимуме
• провод должен располагаться между этих меток посредине
• переключаемся на кнопку 3 и повторяем ту же операцию, еще больше приближаясь к проводнику
• на чувствительности кнопки №1 расстояние до провода должно быть +- 1см

Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.

Если искомого проводника рядом или под рукой нет, детектор перестанет подавать сигналы.
