Порядок работ
Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.
Выбор розетки
Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.
- Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
- Допустимо использование медных проводов, с качественно выполненным сечением.
- Подключение розетки к щитку осуществляется только через защитный автомат.
Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя. Обладают хорошим оснащением и защитой при перепадах электричества
Обладают хорошим оснащением и защитой при перепадах электричества.
Дифференцированное реле необходимо при отсутствии заземления
Выбор провода
При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А. Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв
мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться
Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.
Медные провода в три жилы обеспечат высокую эффективность работы сплит-системы.
Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами
Подключение испарителя
Установка подключения блоков идентична, и не вызовет у вас особого затруднения
Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством
- Первым делом удалите пластиковую лицевую панель.
- Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
- Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
- После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
- Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
- Следующим шагом станет укрепление выходящих проводов.
- По окончании проведения этих манипуляций соберите прибор в обратном порядке.
По завершении установочных работ проведите проверку корректности этого подключения – сверьте полученный результат со схемами производителя. Только после тщательной проверки разрешается включать и использовать кондиционер.
В заключение еще раз необходимо упомянуть, что работа с электрической сетью довольно опасна, поэтому самостоятельное подключение может закончиться травмами или поломкой необходимых деталей. Рекомендуется обратиться за помощью к работнику, который имеет все необходимые материалы и хорошо знаком с техникой безопасности. При неправильном подключении вы вскоре столкнетесь с необходимостью ремонта прибора. Не жалейте денег, чтобы нанять мастера, т. к. скупой платит дважды.
Что лучше: мобильный кондиционер или сплит-система?

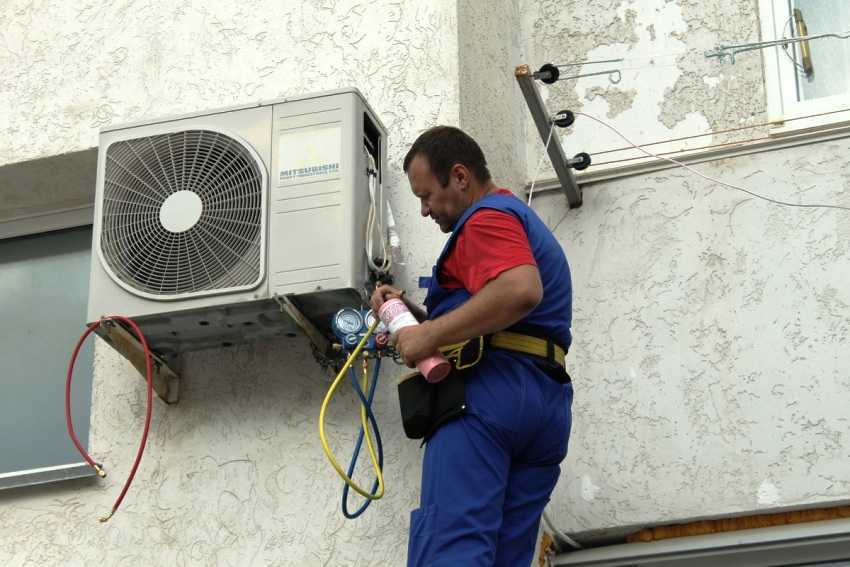

Как выполняется процедура вакуумирования кондиционера
Процедура вакуумирования необходима для удаления остатков аргона и воздуха из системы. Это позволит продлить срок службы оборудования. Для этого потребуется вакуумный насос с двумя манометрами для контроля давления в системе. Этот инструмент подключается к заправочному порту на внешнем блоке. В течение 15-20 мин. остатки азота и воздуха полностью будут выведены из системы.
По истечении указанного времени нельзя сразу отсоединять насос. Он выключается и остается в таком положении еще на полчаса. На протяжении этого периода нужно внимательно следить за показаниями манометров. Если они меняются, это значит, что система негерметична. В большинстве случаев проблема находится в зоне подключения медных трубок. Эту неисправность нужно устранить.
Если показания остаются неизменными, следует полностью открыть нижний клапан, не отсоединяя при этом насоса. Когда появится шум, это будет значить, что фреон начал заполнять систему. Нужно надеть перчатки и быстро отсоединить шланг насоса, а затем открыть верхний клапан на трассе.
Монтаж сплит-системы обязательно заканчивается процедурой вакуумирования.
Порядок установки кондиционера своими руками без вакуумного насоса:
- Открутить одну заглушку на верхнем порту и две – на нижнем.
- Для выхода нижнего порта, который размещается перпендикулярно по отношению к боковой стенке сплита, необходимо подобрать шестигранный ключ соответствующего размера.
- Ключ вставляется в разъем и проворачивается против часовой стрелки на 90° в течение 1 сек. Из блока начнет выходить рабочее вещество.
- Этот же порт имеет выход с золотником. На долю секунды нужно нажать на золотник длинным предметом, но не пальцами. Появится шипение, свидетельствующее о том, что из блока выходит смесь газов. Не стоит выпускать ее полностью.
Нужно повторить цикл снова: открыть на долю секунды подачу фреона шестигранным ключом, после чего выпустить смесь газов. Для трассы длиной 4 м этого будет достаточно. Останется только закрутить заглушку на выходе с золотником и с помощью шестигранного ключа открыть клапаны на верхнем и нижнем портах, чтобы выпустить рабочее вещество в систему.
На этом установка климатического оборудования завершена. Вакуумирование кондиционера без насоса можно использовать в качестве альтернативного решения при отсутствии инструмента, но существует вероятность того, что будет небольшая утечка фреона.
После монтажа сплит–системы из ее устройства следует удалить весь лишний воздух и влагу.
Установка кондиционера – сложная процедура. Однако при соблюдении всех требований и рекомендаций вполне возможно выполнить это мероприятие самостоятельно.
Общие рекомендации
Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.
Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.
К подключению блоков к электросети следует тщательно подготовиться. Для этого следует:
- внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
- осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
- протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
- проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.
Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.
Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:
- распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
- розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
- прокладка провода идет только по горизонтали и по вертикали;
- при горизонтальной прокладке отступают:
— от карниза 5-10 см,
— от потолка – 15 см,
— от плинтуса – 15-20 см;
- между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
- прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
- от труб отопления электрический провод защищают изоляцией.
Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:
- категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
- не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).
Внешняя проводка
Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.
Внутренняя проводка
Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.
Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.
Требования к проводам
Для правильного и безопасного подключения климатического оборудования необходимо учитывать следующие требования к параметрам электрического провода:
- В зависимости от мощности прибора необходимо выбирать соответствующее сечение кабеля. Чем выше мощность устройства, тем большее сечение должно быть установлено. В среднем для оборудования мощностью до 3.5 кВт достаточно сечения провода 1.5 кв. мм, а для мощности до 7 кВт — 2.5 кв. мм. Но для более точного расчета нужно учесть множество факторов, таких как длина кабеля, напряжение сети и иные.
- Рекомендуется использовать медный провод. Медь обладает хорошей проводимостью, долговечна и устойчива к окислению.
Нужно учитывать длину кабеля. Чем он длиннее, тем большее сечение провода необходимо для поддержания стабильного напряжения и предотвращения перегрева.
- Розетка обязана быть установлена на расстоянии около 2 м от потолка. Сколько именно должен составлять этот параметр, зависит от системы потолочной конструкции.
- Перед выбором кабеля необходимо выяснить, какое напряжение в сети. В нашей стране в бытовой сети используется напряжение 220 В. Однако также есть и другие показатели напряжения в наших сетях, например, 380 В.
- Длина шнура для подключения климатического устройства должна составлять около 1,5–2 м.
- Для безопасной эксплуатации оборудования рекомендуется использовать защитные элементы, такие как автоматические выключатели и предохранители.
Провод необходимо устанавливать в специальные каналы или кабельные лотки, чтобы избежать его повреждения и обеспечить эстетичный внешний вид.
Учитывая все эти требования, можно подобрать оптимальный сетевой провод, обеспечивающий безопасное и эффективное его использование. Нужно помнить, что подключение кондиционера к сети должно выполняться только специалистами, которые имеют необходимые знания и опыт в этой области. Ошибки при монтаже могут привести к авариям и серьезным повреждениям оборудования, а также к возгоранию и другим опасным ситуациям.

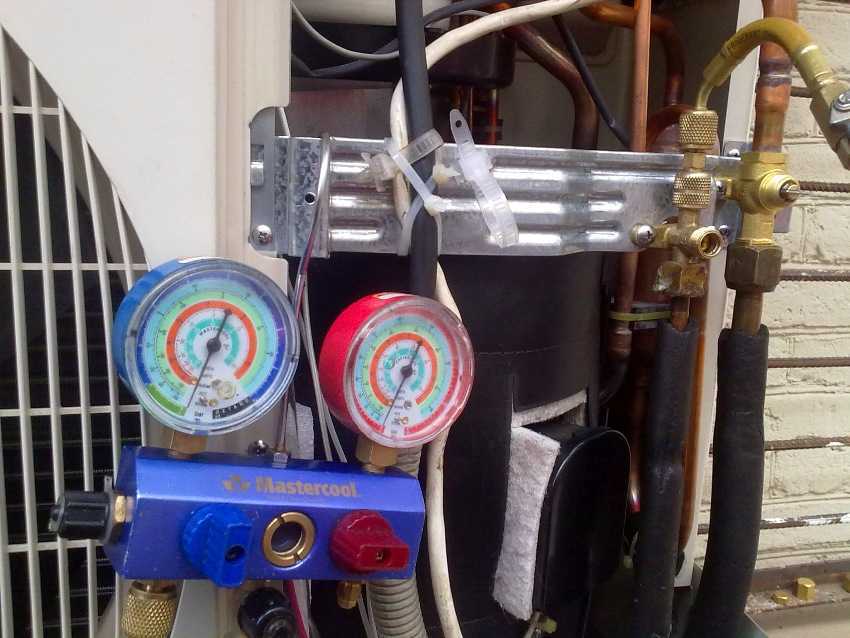

Вакуумизация кондиционера
А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.
Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.
Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.
А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.
Это в дальнейшем приводит к двум последствиям:
разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя
постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров
Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.
Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.
Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.
Когда звук практически пропадет, с этого момента и начинайте отсчет времени.
https://youtube.com/watch?v=BUEBqJV1yMI%3F
Заземление кондиционера
Заземление – неотъемлемая часть для безопасного проведения электрической сети. Это искусственно созданный контакт между землёй и электроустановкой. Смысл в понижении напряжения, чтобы исключить риск для людей и животных.
Несмотря на это, несоблюдение правил может привести к печальным последствиям. Есть два важных пункта:
- Нельзя выдёргивать штепсель во время работы устройства. Сначала кондиционер требуется выключить, а затем, аккуратно держась за штепсель, плавно вытащить шнур из розетки.
- Контакт заземляющего провода запрещён с молниеотводом, водопроводом и газопроводом.
Не стоит путать заземление с занулением. Если заземление предназначено для понижения напряжения до безопасного уровня, то зануление отключает систему в момент аварийного случая – например, при пробое корпуса.
Производители в паспорте устройства указывают обязательное наличие заземления, поэтому не стоит пренебрегать рекомендациями профессионалов.
При подозрении на поломку в электросети, заземлении или розетке, следует вызвать мастера.

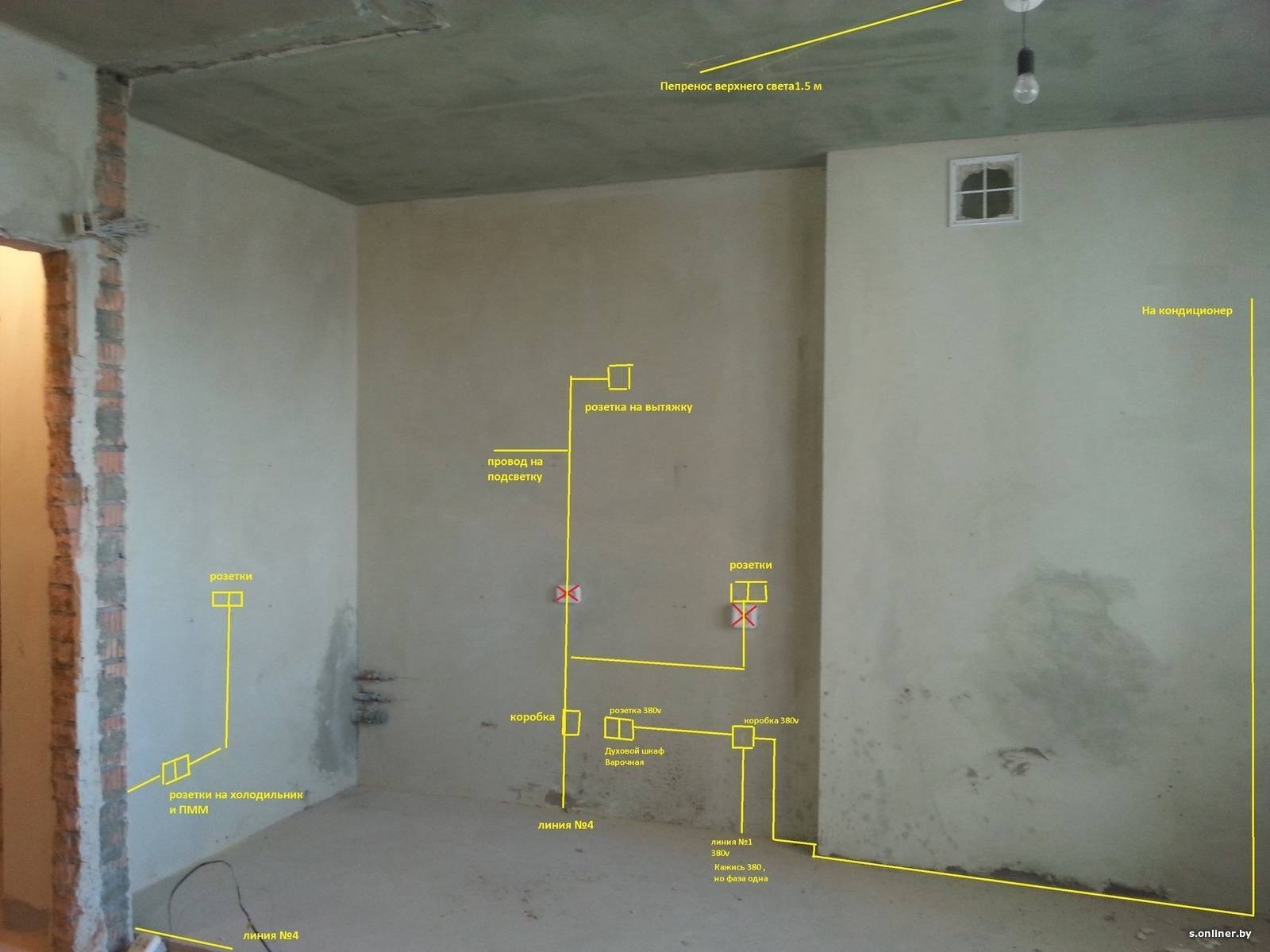

Где располагать розетку для кондиционера
Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:
- особенностей дизайна комнаты;
- где располагаются мебель и бытовая техника;
- толщины сечения электрической проводки;
- мощности используемых кондиционеров.
Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.
При установке розеток необходимо соблюдать следующие рекомендации:
расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см; расстояние от потолка до точки подключения составляет 30 см; при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см; при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см
Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его; точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника; если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства
На какой высоте делать розетку для кондиционера
Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.
Рекомендации по выбору места:
- от потолочного перекрытия – от 15 см;
- от поверхности пола – от 90 см;
- расстояние от откоса окна – 10 см;
- удаление от газопроводов – 0,5 м.
В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.
Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов
Важно учитывать максимальную нагрузку
Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.
Выбор места для размещения розетки под кондиционер
Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.
Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:
- идеальное расстояние от потолка — 15–30 см;
- при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
- если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.
Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.
Размещение розеток в квартире
Место установки кондиционера
Монтажную пластину выставляете строго по уровню.
При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.
Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.
Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.
Опять же не забывайте про уровень.
Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.
Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.
Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.
Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.
Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.
Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.
Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.
При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.
Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.
Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.
Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.
По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.
Какая розетка нужна для кондиционера
Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.
Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.
Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.
Дополнительные характеристики:
- обязательно подключение к заземлению;
- класс защиты – IP54;
- тип подключения – F или С.
Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.
Расчёт сетевой нагрузки
Решая, как установить розетку под кондиционер, следует учитывать потребляемую мощность электрического устройства. Это необходимо для обеспечения надёжного питания охлаждающей системы и исключения вероятности возникновения аварийной ситуации. Данную информацию содержит технический паспорт прибора. Для охлаждения большей площади помещения выбирается более мощный кондиционер. Максимальная нагрузка на сеть при работе бытовых систем кондиционирования не превышает 10А. Поэтому при их монтаже можно применять стандартную штепсельную розетку, с номинальной нагрузкой 16А.
Охлаждающие устройства с высокой мощностью используются для помещений, обладающих большой площадью. Их монтаж осуществляется с применением специального оборудования для прямого подключения. Точка подключения, независимо от мощности, должна обладать устройством заземления. Если к линии подключаются другие бытовые приборы, при расчётах учитывается суммарная мощность.
Правила и требования
Обычно она находится в рамках 0,8 – 1,8 кВт., смотря какая площадь подлежит охлаждению. 16 — амперная штепсельная розетка – подойдет идеально, но только для небольших помещений.
Лучшим вариантом для холодильной машины будет монтаж отдельной точки питания. Обязательно нужно провести заземление.
Предпочтительно выбрать провода с медью
Обратить внимание чтобы они могли выдержать максимальную нагрузку, которая может поступить одновременно, и были под защитой автомата
Определенных правил, что регулируют размещение розетки, не существует. Каждое помещение рассматривается в индивидуальном порядке.
Имеет значение местоположение мебели и связь с другими электрическими приборами. Мы привыкли, что внутренняя часть кондиционера находиться под потолком, а так как розетка должна находиться вблизи от него, её размещают на 0,3 метра ниже потолка.
Вы в праве разместить точку электроснабжения в другом месте, но должны при этом учитывать куда будет прятаться провод. В большинстве случаев, длина провода составляет меньше 1 метра.
Руководствуйтесь этим параметром при монтаже, чтобы не пришлось пользоваться удлинителем.
Алгоритм работ
Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.
Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.
От конструкции изделия не зависит, откуда идет кабель подсоединения к розетке — от испарителя или внешнего модуля.
Выбираем розетку
Домашняя розетка должна соответствовать определенным требованиям:
- приветствуется наличие дифференцированного реле или надежного заземления;
- она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
- если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
- она должна подключаться к щитку через автомат защиты.
Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.
Подбираем провод
Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.
Если расстояние между системой и электрощитом до 10 м, то подойдет сечение в 1,5 мм2, когда расстояние больше, тогда и сечение увеличивается.
Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.
Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.
При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.
Подключаем испаритель
В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.
Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.
После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
