Подключаем вентилятор без таймера
Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.
Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.
Одноклавишный выключатель (отдельно от света):
Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:
- ноль вентиляционного прибора соединяется с нулем сетевого провода;
- фазный конец от вытяжки подключается к линии, проложенной от выключателя;
- на входящую клемму выключателя присоединяется сетевая фаза.
Подключение вентилятора к освещению
Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.
Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.
Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.
Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.
С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.
Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.
С помощью шнура
Вентилятор со шнуром
Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.
Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)
Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен
Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.
Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.
Схемы подключения вентилятора
Шаг 1: Подготовка вентиляционного канала
Установку вентилятора в ванной начинаем на подготовительном этапе ремонта до укладки плитки. Для монтажа по проекту дома уже предусмотрен вентиляционный канал. В нашем случае он расположен в углу стены. Чтобы отверстие под монтаж выглядело аккуратнее и было удобнее проделывать круг в плитке, переносим его подальше от примыкания к стене. Если отверстие под диаметр закладкой мало, делаем его больше при помощи перфоратора. Перед тем как продолжить работу, вытаскиваем питающий кабель от выключателя, чтобы он не перетирался, необходимо поместить его в гофрированную трубку. Отсутствие кабеля усложняет ситуацию. Для подключения системы придется протянуть провод ВВГ с 3 медными жилами сечением 1,5 мм.
Чтобы зафиксировать вентилятор в стене, делаем закладную. Обычно она идет в комплекте вместе с основным устройством. Однако мы не рекомендуем устанавливать ее. Пластик, из которого она изготовлена хрупкий и мягкий, легко деформируется. После затвердевания монтажной пены закладная сжимается и уменьшается в диаметре, вставить вентилятор в отверстие проблематично, примыкание получается неплотным. Нередко проблемы возникают при замене устройства, приходится демонтировать часть плитки. Поэтому в качестве надежного альтернативного варианта советуем закладывать под монтаж обрезок канализационной ПВХ трубы. Выбор подходящей трубы зависит от диаметра патрубка вытяжного вентилятора, который вы приобретаете. Обычно диаметр отверстия под установку составляет 100, 125 или 150 мм. Отрезаем трубу нужной длины и вставляем ее в вентиляционный канал.
Вокруг закладной задуваем пустоты монтажной пеной. Питающий провод продеваем через трубу и вытягиваем его наружу.
Принудительная вентиляция
В отличие от естественной, принудительную вентиляцию в туалете и ванной комнате обеспечивает вентилятор, встроенный в систему воздухообмена. При его выборе нужно учесть, что он будет потреблять электроэнергию и работать при повышенной влажности.
Установка вентиляции в ванной и туалете, её стоимость, долговечность, производительность и уровень шума зависят от . Он бывает трёх типов:
- диаметральным;
- осевым;
- радиальным.
Осевая модель отличается от радиальной более низкой стоимостью и большей мощностью, но при этом она производит и больше шума. Рабочее колесо осевого вентилятора приводится в действие электродвигателем, поток воздуха идёт вдоль оси мотора, он устанавливается непосредственно на отверстие для вытяжки.
Работа радиальных вентиляторов основана на центробежной силе, поэтому потребление электроэнергии и уровень шума можно понизить, изменив наклон лопастей. Устанавливают такой прибор в вентиляционной трубе, на некотором расстоянии от решётки.
Как выбрать вентилятор
Покупка нужного вентилятора затрудняется большим ассортиментом разнообразных моделей, поэтому лучше воспользоваться подсказкой. При выборе вытяжного прибора учитываются сразу несколько факторов:
Эти показатели помогут определиться с выбором. Рассчитать необходимую производительность можно по следующей схеме:
- определить площадь помещения;
- умножить её на 5;
- добавить 20% к полученному числу.
Установка вытяжного прибора
Своими руками установить вентилятор в туалете, как и в ванной комнате, можно, если присутствуют уже готовые воздуховоды. Перед началом монтажа нужно обязательно проверить их на засоры, а при необходимости прочистить каналы специальным ёршиком. Если восстановить воздухообмен самостоятельно не удаётся, то лучше вызвать специалиста, который сделает это профессионально.
При раздельном расположении ванной комнаты и туалета достаточно поставить вентилятор в одном из помещений при условии, что они соединены вентиляционным отверстием в общей стене и между ними свободно циркулирует воздух.
С настенным осевым вентилятором всё просто – он устанавливается поверх вентиляционного отверстия:
- 1.
Стену вокруг входа в шахту промазывают полимерным клеем, силиконом или жидкими гвоздями. - 2.
Рабочую часть вентилятора полностью утапливают в отверстии, а наружную плотно прижимают к стене. - 3.
Устанавливают сетку и закрепляют лицевую крышку саморезами или дюбелями. Обычно они идут в комплекте с прибором. - 4.
Прокладывают кабель и подключают его к электросети.
- 1.
Крышка клеммной коробки откручивается. - 2.
Электрические провода вставляются в фиксатор, который расположен на крышке. - 3.
Провода подключают к клеммам с надписью «линейная фаза» и «ноль». - 4.
Крышку ставят на место. - 5.
Прибор включают в розетку для проверки правильности подключения. - 6.
Диаметр воздуховода приводят в соответствие с размерами вентилятора. При необходимости используют дополнительную пластиковую трубу. - 7.
Прибор монтируют в трубу воздуховода на некотором расстоянии от решётки. Для этого используют разъёмные хомуты с резиновыми уплотнителями или специальные фланцевые соединения с переходниками (при квадратном сечении). При креплении используют не менее 4 болтов.
Некоторые люди в целях экономии электроэнергии предпочитают автоматическое включение вентилятора при зажигании света в ванной или туалете. Работы прибора в таком режиме может быть недостаточно для поддержания оптимального микроклимата. Это нужно учитывать при соединении проводов с выключателем.
При отсутствии уверенности в собственных силах лучше обратиться к специалистам. Они быстро решат проблему вентиляции и аккуратно выполнят все работы с соблюдением правил и норм.
При монтаже смешанной системы (естественной и принудительной) необходимо иметь два вытяжных отверстия. В одном из них будет установлен вентилятор. Смешанная приточно-вытяжная система используется в больших помещениях, при повышенной влажности, где обычной приточной вентиляции недостаточно.
Вентилятор для вытяжки ванной комнаты является её важной составляющей, так как он позволяет обеспечивать нормальный микроклимат в данном помещении, а также снижать безусловный уровень влажности. Кроме естественной вентиляции в этой комнате необходимо устанавливать принудительную систему, которая будет препятствовать образованию плесени, болезнетворных бактерий, порчи электрических приборов из-за высокой влажности, а также устранять посторонние запахи
В настоящее время существует большое количество систем вентиляции для ванных комнат, которые можно установить своими руками.
Подключение
Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.
Недостатки:
- Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
- Механическая связь со шнурком не слишком надежна.
- Контакты вилки, переключателя окисляются в условиях душевой.
- Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.
Параллельно светильнику
Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.
Минусы:
- Сквозняк во время процедур.
- Вытяжка запускается только при включенном свете.
- Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.
Схемы с датчиками
Идея заключается в управлении подачей питания по сигналу от датчика:
движения; Инфракрасный потолочный датчик движения.
открытия двери; Датчик открытия двери
влажности, редко – температуры. Цифровой датчик влажности с электронной платой
Схема подключения вентилятора с датчиком.
Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.
Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.
Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:
Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.
Подключение через одноклавишный выключатель
Способ предпочтительней рассмотренных по возможностям, позволяет:
- Запускать вытяжку при закрытой двери, не входя в комнату.
- Реализовать функционал модификаций с таймером, гигростатом.
Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².
На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.
Развернутая схема выглядит так:
Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.
Маркировка и назначение жил:
- L – питание (фаза).
- Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
- N – ноль.
Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

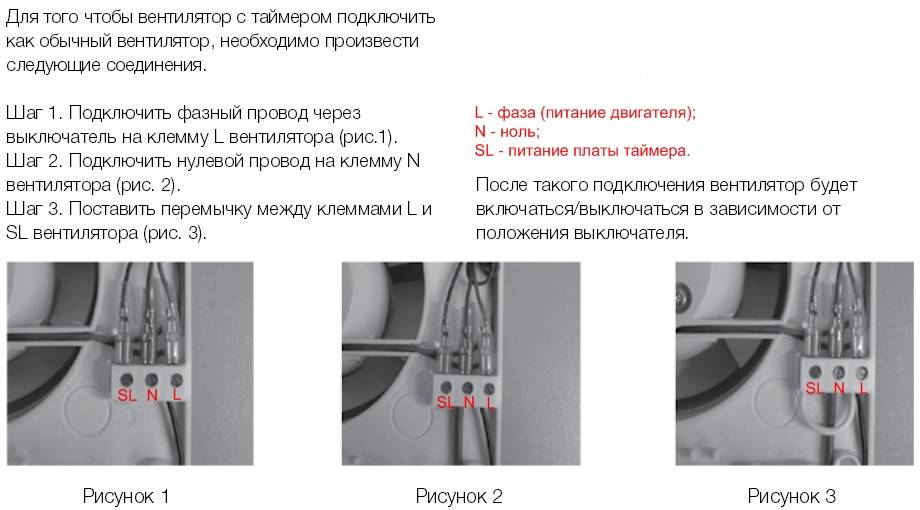

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:
Вариант с двухклавишным выключателем
Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.
Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.
Дистанционное управление
Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.
Подключают их:
- Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
- Через двухклавишный или отдельный настенный выключатель вне помещения санузла.
Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.
Выбираем вентилятор для ванной комнаты
Бытовые модели имеют малые габариты и небольшую мощность по сравнению с агрегатами промышленного предназначения.
По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:
- Осевые.
- Радиальные.
Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.
Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.
При выборе подходящего устройства следует учитывать:
- Уровень шумности.
- Мощность.
- Тип подшипника.
- Класс влагозащиты.
Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.
Как установить вытяжной вентилятор в ванной комнате
Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.
Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.
В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.
Подключаем вентилятор без таймера
Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.
Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.
Одноклавишный выключатель (отдельно от света):
Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:
- ноль вентиляционного прибора соединяется с нулем сетевого провода;
- фазный конец от вытяжки подключается к линии, проложенной от выключателя;
- на входящую клемму выключателя присоединяется сетевая фаза.
Подключение вентилятора к освещению
Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.
Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов
Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.
Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.
В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение
Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.
С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.
Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.
С помощью шнура
Вентилятор со шнуром
Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.
Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)
Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен
Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.
Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.
Монтаж вентилятора
Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.
В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:
- Освободить оборудование от крышки.
- Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
- При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
- Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
- Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
- Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
- Провести кабель и подключить вентиляцию к питанию.
Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.
Подключение вентилятора к электросети
Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы
В идеале, лучше всего составить план работ и руководствоваться инструкциями
Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам
В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.
Подключение вентилятора в ванной обычно проходит в несколько этапов:
- Прокладывание электрокабелей
- Установка прибора
- Закрепление вентилятора и обработка поверхности
На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты
Перед началом работы нужно убедиться, что электричество в этом месте отключено
Перед началом работы нужно убедиться, что электричество в этом месте отключено.
К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.
Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.
При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:
- Встроенный в прибор ручной выключатель
- Вывод кнопочного выключателя на стену
- Одновременное включение со светом
- С использованием таймера или датчика
Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.
Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.
Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.
Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.
Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.
Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.
Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.
Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.
Как не стоит подключать и почему
У первых вариантов есть масса неудобств, поначалу не совсем заметных.
Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.
Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.
Открывать и закрывать дверь заново? А если на кухне гости?
Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.
Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.
Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.
Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.
