Подключение газовой плиты своими руками: как пошагово установить газовую плиту в квартире

Сильфонный

Сильфонные трубки чаще всего рекомендуют специалисты по установке газового оборудования. Этот вариант самый надежный и наиболее дорогой. Но с учетом очень долгого срока службы (до 30 лет) его стоимость оправдана. Цена от 170 рублей за 60 см готовой подводки.

Сильфонный шланг сделан из нержавеющей стали, сверху – покрытие из ПВХ. Это гарантирует, что он прослужит долгое время: средний срок эксплуатации составляет 25–30 лет. Металлическая оплетка надежно защищает от механических воздействий, а покрытие из поливинилхлорида обеспечивает электроизоляцию и устойчивость к химикатам. Благодаря гофрированной поверхности изделие легко гнется.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сколько стоит подключить газовую плиту в квартире официально

Сильфонный газовый шланг имеет следующие преимущества:

• может подсоединяться к любому газовому оборудованию: плитам, котлам и пр.;
• имеет присоединительные размеры 1/2″, 3/4″, 1″;
• обладает отличной гибкостью;
• выдерживает давление до 6 атмосфер;
• широкий диапазон рабочих температур: от -50 до +250 градусов (допускается установка на улице, при соприкосновении с раскаленными поверхностями с ним также ничего не произойдет);
• способен выдерживать механические нагрузки, агрессивное воздействие окружающей среды, бытовой химии;
• шланги соответствуют требованиям ГОСТ Р 52209-2004, ГОСТ12.2.063-81, ГОСТ12.2.003-91;
• гарантийный срок службы — до 15 лет;
• срок эксплуатации – до 30 лет;
• способен обеспечить герметичность системы даже при экстремальных нагрузках, например, при землетрясении.

Длина сильфонного газового шланга различается в зависимости от подводка может увеличиваться в размере в 2 раза и имеет следующие параметры (в метрах):

• от 0,26 до 0,52;
• от 0,5 до 1,0;
• от 0,75 до 1,5;
• от 1,0 до 2,0.

А шланги имеют фиксированную длину (в метрах):

• 0,3;
• 0,4;
• 0,5;
• 0,6;
• 0,8;
• 1,0;
• 1,2;
• 1,5;
• 1,8;
• 2,0;
• 2,5;
• 3,0;
• 4,0;
• 5,0.

Вставка диэлектрическая, 1/2″, штуцер-штуцер >>>

Вставка диэлектрическая, 1/2″, штуцер-гайка >>>

Вставка диэлектрическая, 3/4″, штуцер-штуцер >>>

Подводка под размер 1/2″

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 200 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 300 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 400 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 100 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 150 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 200 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 300 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 400 см >>>

Подводка под размер 3/4″

Гибкая подводка для газа, сильфонного типа, 3/4″, штуцер-гайка, 100 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 150 см >>>

Гибкая подводка для газа, сильфонного типа,3/4″, гайка-гайка, 200 см >>>

Необходимое оборудование

Если принято решение производить подключение настольной или встроенной газовой плиты своими силами, то в первую очередь необходимо подготовить все оборудование. Для выполнения работы потребуются:

• гибкий шланг, соединяющий плиту и центральную газовую трубу. Вместо шланга можно использовать металлические трубы, но в данной ситуации процесс монтажа будет более затруднительным и потребует наличия специальных навыков. Так как соединять трубы между собой в случае подводки газа можно исключительно методом сварки;
• шаровой кран, позволяющий перекрыть газоснабжение, например, в случае возникновения утечки или иной аварийной ситуации, а также для проведения ремонтных/профилактических работ;

В соответствии с требованиями безопасности кран должен быть изготовлен из латуни и иметь никелевое покрытие.

• инструменты: разводной ключ, отвертка;
• прокладки и уплотнительная лента для герметизации резьбовых соединений;
• диэлектрическая муфта. Оборудование требуется при необходимости подключения плиты к электросети, например, при наличии электрического поджига;
• мыльный раствор и губка для проверки герметичности системы.

Выбор гибкой подводки

Какой шланг нужен? Первое, на что требуется обратить внимание при подготовке оборудования, необходимого для выполнения работы – это выбор гибкой подводки для газа. Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

резинового армированного шланга. Подводка изготавливается из вулканизированной резины. Дополнительную прочность изделию придает армирование текстильной нитью. Шланг отличается прочностью и минимальной стоимостью. Оборудование может работать в диапазоне температур от -35°С до +50°С. Средний срок службы составляет 5 – 7 лет;

Шланг для газа резиновый с нитяной оплеткой

резинового шланга с металлической оплеткой, придающей изделию дополнительную прочность и долговечность. Оборудование может исправно работать на протяжении 8 – 10 лет;

Резиновая подводка с прочной металлической оплеткой

сильфонный шланг, изготовленный из металла. Изделие отличается высокой стоимостью и большим запасом прочности, а также длительным периодом использования (свыше 10 лет).

Металлическая подводка для газа

Для увеличения прочности и срока использования сильфонная подводка может быть защищена пластиковой оплеткой.

Металлический шланг для газа с дополнительной защитной оплеткой

При выборе подводки также следует учитывать:

• длину шланга. В соответствии с правилами безопасности шланг не должен быть натянут. Максимальная длина газового шланга составляет 1,5 м;
• вид и размер резьбы. Если резьба на гибкой подводке не совпадает по размерам или виду резьбе на газовой трубе или газовой плите, то потребуется установка дополнительного оборудования – переходников, что может снизить уровень герметичности системы газоснабжения.

Выбор уплотнителя

Правила подключения новой плиты предусматривают необходимость герметизации резьбовых соединений. Для герметизации соединений в системе газоснабжения рекомендуется использовать:

ФУМ-ленту. Уплотнительный материал уложен в тонкую пленку, что облегчает способ применения. Средний срок службы – 10 – 12 лет;

Герметизирующая лента для резьбовых соединений

Нить Локтайт 55 – уплотнительный материал, созданный из высокопрочных нитей. В большинстве случае поставляется в специальных пластиковых контейнерах. Срок использования материала – не более 10 лет.

Уплотнительная нить для газовой системы

Правила безопасности и советы

Самостоятельно устанавливать оборудование нужно в соответствии с техникой безопасности. Несоблюдение норм приводит к негативным последствиям. Поэтому предварительно нужно изучить регламент. Полезные советы и правила подключения газовой плиты:

Обеспечение соединения техники и системы подачи газа обеспечивает гибкий шланг

Важно, чтобы он располагался в легкодоступном месте. Нельзя перекрывать доступ к нему

Необходимо проводить плановую замену гибкого шланга

Газовый рукав создаётся в соответствии с действующей нормативной документацией. Категорически запрещено превышать рекомендованный размер. Непосредственно соединительный рукав категорически запрещено окрашивать, поскольку это может привести к повреждению поверхности. Именно окраска становится причиной преждевременного растрескивания поверхности рукава. Шланг напрямую соединяется с краном и техникой. Переходники используются исключительно в ситуациях с нестандартной резьбой. Как уже было отмечено ранее, переходники входят в базовую комплектацию плиты. Перед началом монтажных работ в обязательном порядке перекрывается подача газа. Для этого необходимо до упора повернуть запорный вентиль на патрубке. Все члены семьи должны знать, что в квартире или доме ведётся работа по замене плиты. В процессе установки и подключения новой техники необходимо использовать профессиональный инструмент, специальные расходники, комплектующие, предназначенные для взаимодействия с газовой системой. В процессе подключения открываются патрубки, их необходимо немедленно заткнуть заглушками. В качестве затычки может использоваться обыкновенная мокрая тряпка. Ткань, впитавшая в себя воду, характеризуется отличной газонепроницаемостью. Чтобы временно закрыть подающую трубу с резьбовым соединением на 1/2”, необходимо воспользоваться пробкой от обычной винной бутылки. Обрежьте её в форме конуса, обработав наждачной бумагой. Затем пробка максимально плотно вкручивается в трубу. Если пробка застрянет в трубном отверстии, используйте штопор, чтобы её извлечь

Необходимо проводить плановую замену гибкого шланга. Газовый рукав создаётся в соответствии с действующей нормативной документацией. Категорически запрещено превышать рекомендованный размер. Непосредственно соединительный рукав категорически запрещено окрашивать, поскольку это может привести к повреждению поверхности. Именно окраска становится причиной преждевременного растрескивания поверхности рукава. Шланг напрямую соединяется с краном и техникой. Переходники используются исключительно в ситуациях с нестандартной резьбой. Как уже было отмечено ранее, переходники входят в базовую комплектацию плиты. Перед началом монтажных работ в обязательном порядке перекрывается подача газа. Для этого необходимо до упора повернуть запорный вентиль на патрубке. Все члены семьи должны знать, что в квартире или доме ведётся работа по замене плиты. В процессе установки и подключения новой техники необходимо использовать профессиональный инструмент, специальные расходники, комплектующие, предназначенные для взаимодействия с газовой системой. В процессе подключения открываются патрубки, их необходимо немедленно заткнуть заглушками. В качестве затычки может использоваться обыкновенная мокрая тряпка. Ткань, впитавшая в себя воду, характеризуется отличной газонепроницаемостью. Чтобы временно закрыть подающую трубу с резьбовым соединением на 1/2”, необходимо воспользоваться пробкой от обычной винной бутылки. Обрежьте её в форме конуса, обработав наждачной бумагой. Затем пробка максимально плотно вкручивается в трубу. Если пробка застрянет в трубном отверстии, используйте штопор, чтобы её извлечь.

Когда работа будет завершена, проверьте герметичность соединения.

Виды газовых кранов

В старых зданиях обычно устанавливали на отпуске два вида кранов:

• лепестковый;
• пробковый.

Чем отличаются конструкции этих изделий можно увидеть на рисунке.

Когда меняется плита, или кран вышел из строя, лучше всего установить новый шаровой кран.

Это устройство намного лучше, но дороже. Установка итальянского крана обойдется в 10 долларов. Можно установить и более дешевый отечественный кран, стоимостью в 5 долларов. Они ничем ни хуже зарубежных аналогов, но иногда имеют дефекты. Поэтому не забудьте при покупке взять с собой чек, чтобы можно было поменять бракованное изделие на хорошее.

Выбор газового шланга

резиновый шланг сильфонный шланг

Шланги газовые продают различной длины, перед покупкой определитесь какая вам нужна длина.

Рис. 1. Различные виды газовых шлангов

Резиновые газовые шланги

Резиновые газовые шланги самые простые и дешевые, наверно, поэтому и самые распространенные. Но резиновые шланги плохо защищены от механических воздействий, рекомендуемый срок службы 5 лет.

Рис. 2. Резиновый газовый шланг

Полимерные газовые шланги в стальной оплётке ранее были широко распространены, но во многих городах и странах они запрещены к применению. От шлангов для воды их отличает визуально желтые полоски в оплётке.


Сильфонный газовый шланг

Сильфонный газовый шланг более безопасен и долговечнее резиновых газовых шлангов, есть упоминания о сроках службы до 25 лет. Производят сильфонные шланги из нержавеющей стали, на концах шланга штуцера с резьбой с паронитовыми прокладками. Шланг легко изгибается, выдерживает давление до 6 атмосфер и температуру от -50 до +200 градусов С. На таком варианте остановил свой выбор и я.

Сильфонный газовый шланг с защитным покрытием это модель сильфонного шланга, которая защищена слоем полимерного покрытия.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Чистка и профилактика изделия

Для продления работы газовой духовки и предотвращения её поломок нужно проводить регулярный профилактический уход

Нельзя пренебрегать инструкцией по эксплуатации изделия, важно чётко ей следовать. Блюда должны готовиться в соответствии с рекомендованными для них температурами

Важно знать конструкцию комплектующих газовой духовки, придерживаться инструкции по мытью и смазыванию соединяющих элементов. После приготовления пищи очищать стенки и днище духового шкафа от гари

Все загрязнения и пищевой мусор должны быть сразу удалены. Соблюдайте технику безопасности при использовании газовой духовки. Не оставляйте плиту без присмотра, не делайте режимы розжига такими большими, которые не описаны в инструкции. Чтобы внутренние детали духовки оставались цельными, не окислялись, после мытья духового шкафа нужно хорошо их просушить или насухо вытереть. Для мытья использовать только качественную бытовую химию, так как дешёвые средства испортят внутреннее покрытие: могут сделать жёстким уплотнитель, разрушить эмаль или поцарапать стекло дверцы (о повреждениях и ремонте стекла читайте тут, а о том, как починить дверцы, рассказано здесь).

Духовые шкафы считаются надёжной техникой. Если прибор сломался, не всегда требуется помощь мастера. Некоторые неисправности можно починить самому.

Подключение газового шланга к плите

После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.

Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.

Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.

В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.

Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!

Соблюдение основ безопасности

• Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
• Не допускается наличие стороннего подсоединения приборов к газовой плите;
• Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
• Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
• Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
• Не допускайте сильных изгибов и перекручивания;
• Необходимо обеспечить защиту металлической оплетки от конденсата;
• Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
• Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.

Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.

Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы. В противном случае, есть риск потерять гарантию

В противном случае, есть риск потерять гарантию

Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:

Если вы уже давно подумываете сменить устаревшую плиту, но хотите избежать хлопот со спичками, то отличным вариантом станет приобретение газовой плиты с электроподжигом. Именно эта полезная функция позволит вам навсегда забыть о покупке спичек.

Схема газовой плиты с электроподжигом.

Рассмотрим преимущества такой техники, а также как происходит процесс подключения газовой плиты с электроподжигом.

Домашние средства для чистки ручек плиты

Практически все знают, как отмыть ручки у плиты от жира в домашних условиях, используя сильнодействующую бытовую химию. Но не всегда можно использовать подобные средства, а иногда их просто нет под рукой, когда они нужны. В таких ситуациях можно легко использовать подручные средства, которые гарантировано найдутся в каждом доме.

Лимонная кислота

Эффективно справляется с загрязнениями на пластиковых ручках лимона кислота. Нужно приготовить раствор — 2 чайных ложки порошка на 1 литр воды. Замочить в нем снятые ручки на полчаса, а затем оттереть размягченную грязь губкой. Основное преимущество лимонной кислоты в том, что она не только растворяет жир, но еще и дополнительно отбеливает поблекшие от интенсивного использования и высокой температуры детали пластика.

Важно! С лимонной кислотой необходимо работать в перчатках, в противном случае можно получить раздражение или даже химический ожог кожи

Горчичный порошок

Один из самых давних способов борьбы с жиром на любых поверхностях — использование горчичного порошка. Он имеет способность быстро и эффективно справляться с жирными следами, даже если они успели уже хорошенько присохнуть. В мытье плиты можно использовать горчичный порошок по такой инструкции:

• залить небольшим количеством кипятка горчичный порошок так, чтобы получилась густая, кашицеобразная смесь;
• растереть жижу по поверхности ручек плиты, если они несъемные, и оставить ее там на 3-5 минут;
• смыть теплой водой;
• если ручки легко снимаются, их можно просто замочить в горячей воде с добавлением горчицы, дождаться остывания и хорошо промыть под краном.

Горчица, растворенная в горячей воде, дает едкие пары, которые могут привести к воспалению глаз, чиханию и аллергическому насморку. Поэтому желательно работать в респираторе, а лучше открыть окно, чтобы все быстро проветрилось.

Сода

Работать с домашними средствами тоже стоит в перчатках

Если не нашлось чем отмыть ручки газовой или электрической плиты от жира в домашних условиях можно использовать соду. Подойдет обычная пищевая сода или же техническая, или кальцинированная, как ее чаще называют. Способ использования прост:

в отдельной емкости приготовить кашицу из соды, заварив ее кипятком; с помощью губки или щетки нанести полученную кашицу на очищаемые поверхности, уделяя особое внимание труднодоступным, сильно загрязненным местам; оставить состав не более чем на 5 минут на обрабатываемой поверхности; смыть губкой и теплой водой; если передняя панель плиты темного цвета, чтобы не было разводов можно протереть ее уксусом после смывания соды. Обратите внимание! Стоит использовать именно заваренную кипятком кашицу соды. Если использовать просто сухой порошок, он поцарапает поверхность, и она будет выглядеть тусклой

Если использовать просто сухой порошок, он поцарапает поверхность, и она будет выглядеть тусклой

Обратите внимание! Стоит использовать именно заваренную кипятком кашицу соды. Если использовать просто сухой порошок, он поцарапает поверхность, и она будет выглядеть тусклой

Хозяйственное мыло

Это средство, которое уже много поколений использует в самых различных целях. Можно использовать его еще и для того, чтобы регулярно отмывать покрытые жиром ручки кухонной плиты. Для этих целей подойдет стандартный брусок коричневого хозяйственного мыла или же жидкий вариант, который сегодня можно приобрести в любом магазине бытовой химии. Нередко жидкое щелочное хозяйственное мыло встречается в отделах бытовой химии в супермаркетах. Инструкция по использованию этого средства для очистки ручек плиты:

• брусковое мыло натереть на крупной терке;
• растворить вводе полученную стружку, довести до состояния кашицы;
• втереть в поверхность с помощью обычной посудной губки;
• смыть теплой водой спустя 10 минут.

За счет высокой концентрации щелочи хозяйственное мыло быстро растворяет жир. Оно абсолютно не токсично, не вызывает аллергические реакции. Но есть один минус — это неприятный запах, который нравится далеко не всем. Заменить обычное хозяйственное мыло ароматизированным современным вариантом, не выйдет, в нем в 2 раза меньше щелочи. Поэтому лучше просто после использования тщательно промыть поверхность и проветрить кухню.

Как разобрать газовую плиту

Газовые плиты не всегда надежны, поэтому часто приходится их ремонтировать. О том, как правильно разобрать газовую плиту, расскажет эта статья. Прежде чем приступить к делу, желательно ознакомиться с ее конструкцией и принципом работы. Иначе вы можете повредить аппарат.

1

Современные газовые плиты совмещают в себе такие системы, как газовая, электрическая, система управления, газоконтрольная и несущая. Основой любой конструкции являются горелка и регулировочный кран. Из газовой трубы в кран через отверстия в муфте поступает газ.

Если кран повернуть, количество подаваемого газа уменьшится, так как отверстия закрываются соответственно углу его поворота. В горелку топливо попадает через сопло или инжектор. Мощность пламени регулируется подсосом воздуха.

2

Перед работой необходимо удостовериться, что газовый кран закрыт. Иначе это может привести к несчастному случаю. Если вы не уверены, что сможете разобрать плиту, лучше воспользоваться помощью специалиста.

3

Первое, что нужно совершить для доступа ко всем трубам – убрать верхнюю панель. Сделать это можно, сняв решетки и горелки. Под верхней панелью есть конфорки, под которыми расположены болты. Необходимо вынуть конфорки и отвинтить болты.

Теперь с помощью технологических упоров отожмите зажимы, удерживающие верхнюю панель

Делайте это очень осторожно, чтобы не задеть газовую трубу. Приподняв, потяните на себя верхнюю панель, освободив таким образом задние фиксаторы. 4

4

Снимите панель с упоров, приподняв ее. Теперь отсоединяйте кнопки освещения и розжига, прижав пластмассовые пружинные лепестки к корпусу. После всех этих действий извлеките панель управления и попробуйте снять крышку плиты. Для этого уберите пружину, которая замедляет ее падение, и отвинчивайте все болты, удерживающие крышку.

Снимайте саму крышку.

5

Приступаем к демонтажу духовки. Для этого откройте дверцу, чтобы она приняла горизонтальное положение. В пазы, которые находятся в опорах дверцы, вставьте опоры для снятия стенок плиты, которые идут в комплекте с газовой плитой. Прикрывайте дверцу

Действуйте очень осторожно, чтобы не повредить «внутренности» плиты. Потяните дверцу на себя, взяв ее за боковые борты. Так вы сможете освободить нижние шарниры

Теперь опускайте ее, чтобы снять верхние шарниры. Снимайте саму дверцу. Чтобы снять нижнюю дверцу, открутите все винты с той стороны, которая соприкасается с самой плитой, и извлеките ее. Чтобы достать боковые стенки, стяните 8 креплений и открутите 4 болта. Снимите заднюю стенку, открутив 8 болтов

Так вы сможете освободить нижние шарниры. Теперь опускайте ее, чтобы снять верхние шарниры. Снимайте саму дверцу. Чтобы снять нижнюю дверцу, открутите все винты с той стороны, которая соприкасается с самой плитой, и извлеките ее. Чтобы достать боковые стенки, стяните 8 креплений и открутите 4 болта. Снимите заднюю стенку, открутив 8 болтов.

Главное – во время работы соблюдать технику безопасности. Удачи!

Инструменты

Чтобы выполнить самостоятельное подсоединение, помимо шланга и шарового крана, специально предназначенного для бытовых газовых систем, потребуется приобрести уплотнительный материал.

Набор инструментов

Также потребуется развести среднее-концентрированный мыльный раствор, что бы при помощи смоченной в нем кисточки, можно было поверить места соединений на герметичность и исключительно вероятность утечки газа.

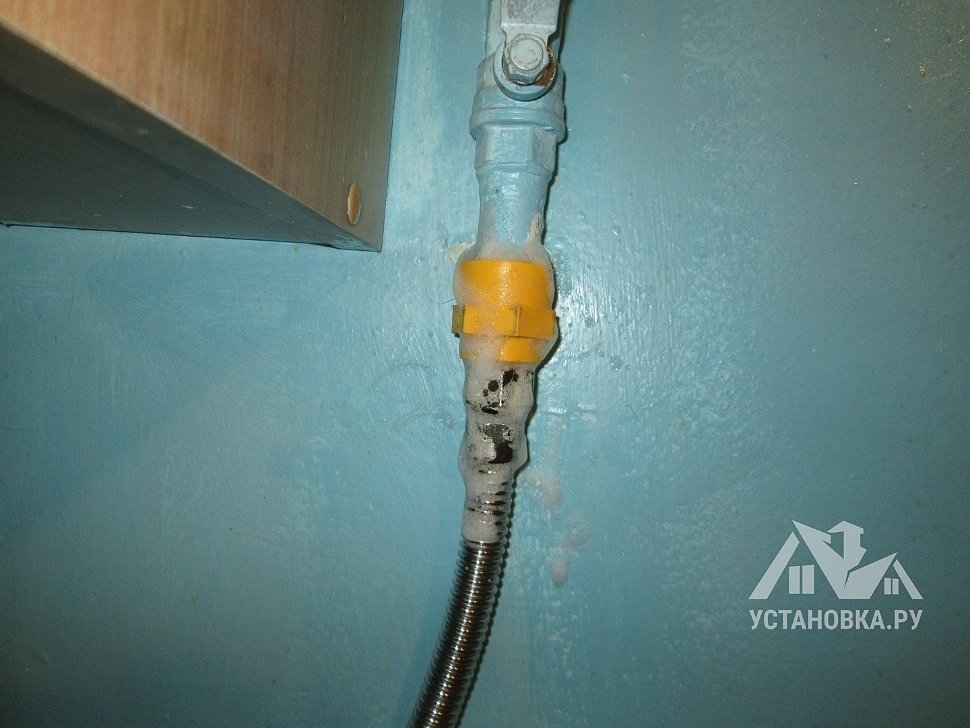

Проверка утечки

Главный элемент подключения – шланг, физические характеристики которого должны учитывать специфику его применения. Это должен быть сертифицированный товар, отвечающий требованиям, которые предъявляются к газовому оборудованию и сопутствующим элементам. Шланг должен быть прочным и гибким.

Сильфонный шланг

Рынок – не то место, где следует приобретать газовый шланг. Для этого есть специализированные магазины и фирменные пункты продаж, где можно получить квалифицированную консультацию о товаре и чек, гарантирующий обмен при обнаружении дефекта во время монтажа оборудования. Учитывая специфику условия эксплуатации, ясно, что не каждый шланг подойдет. Те, что предназначены для воды (с красной и синей отметкой) в газовой системе придет в негодность меньше, чем через месяц. Газовые шланги представлены в трех разновидностях. Важный показатель для всех видов заключается в гибкости и прочности изделия.

Лучший газовый шланг тот, на который есть сертификат. В нем должно быть четко прописан срок службы изделия и условия, при которых он эксплуатируется.

ПВХ шланг

К наиболее востребованной разновидности относится резиновый шланг. Для него характерна высокая прочность, гибкость и доступная стоимость. Для его изготовления применяется вулканизированная резина.

Газовый переходникРезиновый шланг

Гофрированная металлопластиковая трубка называется сильфонным шлангом. Для него характерны отличные эксплуатационные свойства – устойчив и перед интенсивным давлением и его перепадами, эластичен, оснащен прочной защитной оболочкой. Стоимость такого шланга выше, чем у других аналогов, но рекомендации работников газовой службы сводятся к применению именно этого типа шлангов для обеспечения качественного и безопасного подключения.

Сильфонный газовый шланг

К соединительному газовому шлангу предъявляются особые требования:

• длина шланга ограничена и не превышает 1,5 м;
• нам всем протяжении шланг должен иметь одинаковый диаметр;
• изделие должно быть ровным, без перекрученных участков;
• изделие должно обладать долговечным сроком службы, подтвержденным сертификатами;
• на поверхности изделия должны отсутствовать трещины, надрезы, подвеска и другие дефекты.

Металлическая труба в качестве элемента подключения применяется редко из-за высокой трудоемкости процесса и необходимости применения специализированного профессионального оборудования.

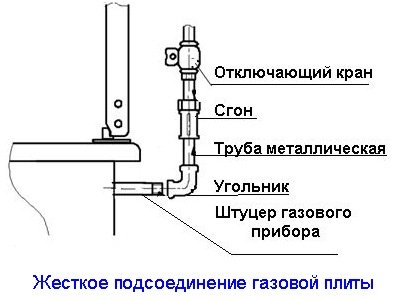

Принцип подключения при помощи трубы

Подключаем газовую плиту самостоятельно

Проведение работ своими силами допустимо в крайних случаях при наличии соответствующих знаний у хозяина дома и строгом соблюдении правил безопасности с его стороны. Пошагово процесс можно описать следующим образом.

Шаг 1. Перекрыть имеющимся шаровым или лепестковым краном подачу газа к плите.

Перекрытый газовый кран

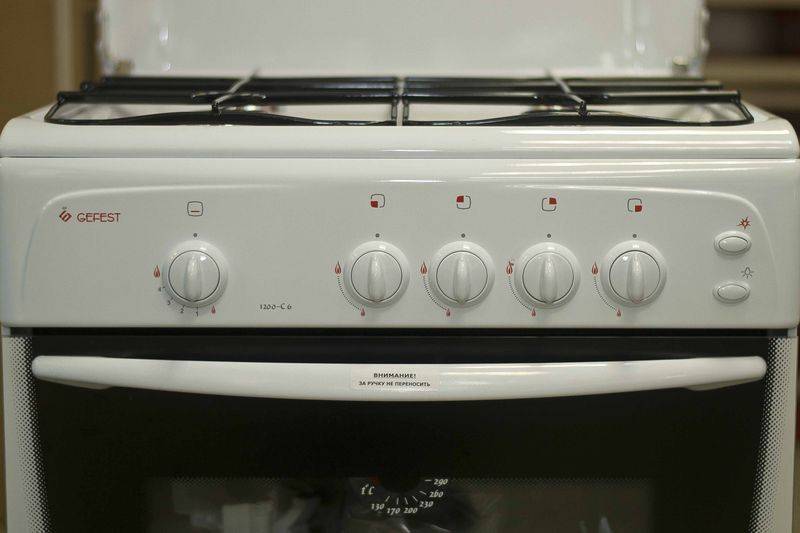

Шаг 2. Проверить подачу топлива к конфоркам. Если при попытке зажечь газ огонь не появляется, плиту можно отключать.

Аппаратная проверка подачи газа в конфорки

Шаг 3. Открутить шланг от плиты и крана, подающего газ.

Отключение шланга от опуска

Шаг 4. При необходимости заменить газовый кран на новый.

1. Открыть окна или форточки, либо использовать специальное вентилирующее оборудование.
2. Новый кран перекрыть, повернув рычаг, на наружную резьбу намотать герметизирующую нить или ленту.
3. С помощью разводного ключа открутить старую деталь от системы подачи газа. На трубе очистить резьбу и прикрутить к ней новый закрытый кран. Если труба опуска оснащена внешней резьбой, герметик наматывается на нее, а кран в дальнейшем присоединяется с помощью патрубка с внутренней резьбой.
4. Проверить места соединения на предмет утечки с помощью специального оборудования или «дедовским» методом. Крепкий мыльный раствор наносят на место стыка. Если появляются пузыри, работу необходимо переделать и снова проверить на герметичность. Особенно тщательно придется работать с ФУМ-лентой, поскольку она нередко рвется под воздействием резьбы.

Монтаж шланга к стояку и плите

Шаг 5. Поставить кухонную плиту в гарнитур или в отдельное место, где она будет располагаться в дальнейшем. Оставить расстояние до стены в соответствии с требованиями в техпаспорте техники. При необходимости выровнять ножки с помощью строительного уровня.

Подключение плиты, встроенной в кухонный гарнитур

Шаг 6. Проверить наличие прокладок в комплекте гибкого шланга. При наличии внешней резьбы герметизировать ее нитью или ФУМ-лентой.

Намотка-ФУМ-ленты

Шаг 7. В случае, когда резьба на плите не соответствует стандартам, прикрепить переходник, герметизировав места стыков.

Прокладка для шланга

Шаг 8. Накрутить шланг с помощью гаечного ключа

Важно проводить работу аккуратно. В противном случае газ будет поступать в помещение из системы подачи. Это происходит из-за слишком тугого крепления, повреждающего герметик, либо при слабой затяжке соединения

Это происходит из-за слишком тугого крепления, повреждающего герметик, либо при слабой затяжке соединения.

Схема подключения газового шланга

Шаг 9. Провести итоговую проверку герметичности всего подключения.

Проверка герметичности мыльным раствором

Основные принципы правильного подключения должен знать любой собственник жилья. Даже если не устанавливать газовое оборудование самостоятельно, это позволит проконтролировать работу приглашенных специалистов. Безопасность зависит не только от профессионала. Подсоединять же кухонную плиту своими руками можно только при наличии достаточного опыта и навыков.
