Газоразрядные лампы высокого давления
Особенностями газоразрядных ламп, по словам специалистов, является их высокая светоотдача и длительный срок службы в широком диапазоне температур окружающей среды. В нашем климатическом поясе для архитектурного (наружного) освещения предпочтительней использовать именно газоразрядные лампы, поскольку они отлично работают при минусовой температуре.
Применение газоразрядных ламп рекомендуется только с защитным стеклом, качественными комплектующими и квалифицированной сборкой схемы, иначе они небезопасны для домашнего использования. Так, например, взрыв лампы или короткое замыкание в цепи может привести к пожару. Также следует отметить, что газоразрядные лампы светят в полную силу не сразу, а по истечении 2 — 7 минут.
В группу газоразрядных ламп входят металлогалогенные, натриевые и ртутные лампы.
Металлогалогенные лампы — это ртутные лампы высокого давления, в которых используются добавки из йодидов металлов, в том числе редкоземельных, а также сложные соединения цезия и галогенида олова. Все эти добавки значительно улучшают световую отдачу и характеристики цветопередачи ламп при ртутном разряде.
Все металлогалогенные лампы дают белый свет с различной цветовой температурой. Их особенность состоит в хорошем уровне цветопередачи. Любые предметы и растения под ними смотрятся абсолютно естественно.
По словам специалистов, металлогалогенные лампы широко используются в освещении объектов коммерческой недвижимости, а также выставок, служебных помещений, гостиниц и ресторанов, для подсветки рекламных щитов и витрин, освещения спортивных сооружений и стадионов, для архитектурной подсветки зданий и сооружений.
Достоинства металлогалогенных ламп:
Недостатки металлогалогенных ламп::
Натриевые лампы принадлежат к числу наиболее эффективных источников видимого излучения: они обладают самой высокой световой отдачей среди газоразрядных ламп, экономны и имеют длительный срок службы. Обычно лампы излучают характерный желтый цвет, но если в состав зажигающего вещества входит ксенон, они дают яркий белый свет. Натриевые лампы бывают высокого (излучают свет теплого желтого цвета, подходящий для освещения больших парков, дорог и площадей) и низкого давления (идеально подходят для уличного освещения).
Достоинства натриевых ламп:
Недостатки натриевых ламп:
Газоразрядные натриевые лампы применяются для освещения улиц, а также промышленных помещений, где основными условиями являются экономность и яркость, а требования к светопередаче несущественны.
Работа ртутной лампы основывается на использовании излучения электрического разряда в парах ртути. Лампы данного типа отличаются высокой светоотдачей при сравнительно небольших габаритах, они имеют длительный срок службы. 40% излучения приходится на ультрафиолетовую область спектра. Для увеличения светоотдачи ультрафиолетовое излучение преобразуют в видимый свет с помощью люминофора, которым покрыта колба лампы.
Эти лампы позволяют значительно снижать затраты при установке, эксплуатации и техническом обслуживании в следующих областях применения:дорожное освещение, освещение ландшафтов.
Ртутная лампа высокого давления содержит пары ртути, парциальное давление которых во время работы достигает 105 Па. Такие лампы обладают высокой надежностью, хорошей цветопередачей, позволяют снизить затраты на установку и техническое обслуживание. Применяются для внутреннего и наружного освещения коммерческих и производственных объектов, для декоративного и охранного освещения.
Ртутно-вольфрамовая лампа — лампа, внутри которой в одной и той же колбе находятся разрядная трубка ртутной лампы высокого давления и спираль лампы накаливания, соединенные последовательно. Колба может быть покрыта люминофором. Вольфрамовая спираль служит дополнительным источником света в красной области света и одновременно выполняет функцию балластного давления для ртутной горелки. Благодаря этому устройству улучшается передача цвета и отпадает необходимость использования дополнительного дросселя.
Схемы подключения
Для подключения ДНаТ к сети используется пускорегулирующая аппаратура, состоящая из балластного дросселя и источника высоковольтных импульсов (ИЗУ). Первый элемент включается последовательно, а второй – параллельно лампе. Ток, проходя через дросcель и ИЗУ, производит пуск лампы.
Мощность дросселя обязательно должна соответствовать мощности источника света. И включается он именно в фазную линию, которую можно определить, используя простейшую индикаторную отвертку. Для компенсации реактивной составляющей тока и снижения энергопотребления параллельно лампе включается гасящий конденсатор. Для ДНаТ-250 можно использовать модель емкостью 35 мкФ. Это необязательный элемент схемы.
Относительно использования ИЗУ у электротехников нет единого мнения. Дело в том, что он бывает двух типов:
- с двумя точками подключения;
- с тремя точками подключения.
Двухточечный ИЗУ
Схема генератора автоколебаний строится на двух динисторах. Включается параллельно лампе, поэтому устройство при возрастании пускового тока не оказывает балансирующего влияния на электросхему. Из-за этого дроссель может быть пробит. После запуска лампы ИЗУ продолжает работать, увеличивая энергопотребление.
Трехточечный ИЗУ
Особенностью устройства является то, что фазная линия проходит через него и по этой цепи оно оказывается включенным последовательно лампе. Поэтому при запуске его дроссель оказывает дополнительное компенсационное воздействие и лучше стабилизирует систему. Схема строится на полупроводниках последнего поколения, имеющих лучшие эксплуатационные характеристики. По этим причинам предпочтительнее использовать именно его.
Показатели мощности
Что касается этого параметра, то он варьируется в диапазоне от 75 Ватт до 1 и более киловатт. Стоит только учитывать, что в процессе работы лампы могут сильно нагреваться. В связи с этим, для области растениеводства следует выбирать номинальную мощность от 75 до 400 Ватт. Более сильные лампы могут просто сжечь нежную листву тепличных растений.
В силу опять-таки сильного нагрева таким источникам света нужны специальные светильники. Они будут служить надежной защитой от загрязнения и прямого попадания влаги, а с другой стороны способствуют подаче нужного количества воздуха для охлаждения.
Лампа ДНаТ
Один из самых важных вопросов, возникающих перед каждым садоводом, решившим заняться разведением растений в теплицах – как обеспечить им полноценное освещение. Да и не просто освещение, а освещение качественное, дающее растениям необходимую для полноценного развития часть спектра, безопасное и не требующее постоянных значительных материальных затрат. Всем этим требованиям отвечают светильники для растений с натриевыми лампами типа ДНаТ.
Натриевая лампа типа ДНаТ – расшифровка и принцип работы
Наш разговор об особенностях натриевых ламп типа ДНаТ начнем с того, как расшифровывается аббревиатура «ДНаТ». Итак, ДНаТ есть не что иное, как дуговая натриевая трубчатая лампа. И конструкция, и принцип работы такой лампы не отличаются особой сложностью. «Горелка» — цилиндрическая разрядная трубка выполнена из чистой окиси алюминия и заключена в прозрачный стеклянный баллон. Внутреннее пространство горелки наполнено смесью паров ртути и натрия, с небольшим содержанием зажигающего газа ксенона. Как и другие виды газоразрядных ламп, натриевые лампы типа ДНаТ требуют использования специального запускающего устройства — ИЗУ и балласта (дросселя). Вкратце, схема работы натриевой газоразрядной лампы выглядит таким образом: сразу же после включения, ИЗУ подает в лампу импульсы электрические импульсы напряжением несколько киловольт. Под действием этих импульсов происходит разряд в газоразрядной трубке и возникает дуга. Стабилизация напряжения и поддержание его на необходимом для нормальной работы лампы уровне происходит благодаря включенному в схему дросселю. Кроме ламп ДНаТ с отдельно подключаемым ИЗУ, в продаже можно найти и лампы, у которых ИЗУ сразу включено в конструкцию корпуса. Маркируются такие лампы ДНаС, а их производством занимаются компании Osram и Philips.
Натриевые лампы типа ДНаТ – характеристики и особенности
Остановимся на том, какими же характеристиками обладают лампы ДНаТ:
- Самой основной отличительной характеристикой ламп типа ДНаТ является их специфическое желто-оранжевое излучение. Из-за того, что в газоразрядной камере таких ламп находится натрий, их излучение отличается монохромностью и обладает высокой пульсацией. Именно по этой причине натриевые лампы не находят применения для освещения рабочих, учебных и жилых помещений.
- Наряду с наихудшими среди других типов ламп показателями качества света, лампы ДНаТ выходят на лидирующие позиции по уровню светоотдачи – порядка 100 лм/Вт. Правда такие высокие показатели свойственны лишь новым лампам, а к концу их службы данный показатель снижается чуть ли не в два раза. При этом и качество света, и длительность работы у ламп типа ДНаТ напрямую связаны с условиями эксплуатации. Так, заявляемых производителями 10000 часов службы можно достичь лишь при эксплуатации лампы ДНаТ в температурном диапазоне от -30 до +40 градусов и использовании ИЗУ надлежащего качества.
- Из-за особенностей зажигания лампы ДНаТ невозможно использовать в осветительных системах с частыми циклами включения и выключения. Так, лампам ДНаТ, особенно отечественного производства, обязательно нужно «отдохнуть» перед следующим включением не менее 3-6 часов.
- Мощность ламп ДНаТ колеблется в пределах от 75 Ватт до 1 и более киловатта. При этом в процессе работы такие лампы имеют свойство очень сильно нагреваться, поэтому для растениеводства подходят лишь лампы с номинальной мощностью от 75 до 400 Ватт. Более мощные лампы просто напросто сожгут нежные листья тепличных растений. Сильным нагревом обусловлена и необходимость использовать для ламп ДНаТ специальные светильники, которые с одной стороны будут защищать их от прямого попадания водных брызг и загрязнения, а с другой обеспечат подачу необходимого для охлаждения лампы воздуха.
Утилизация
Утилизация устройств
Натрий – летучее вещество, которое легко воспламеняется при контакте с воздухом. К тому же в элементах присутствует ртуть – опасный радиоактивный элемент, способный вызывать тяжелые отравления. По этой причине просто выбрасывать натриевые источники освещения недопустимо. Их нужно утилизировать как потенциально опасные отходы вместе с другими энергосберегающими лампами.
В крупных городах для утилизации предусмотрены баки. Если это невозможно, обратитесь в ближайшую светотехническую мастерскую, производственное предприятие или вызовите службу сбора опасных отходов.
Подключение лампы ДНаТ от дросселя ДРЛ
Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.
Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.
1 of 2
И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).
Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.
С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.
световой поток ДРЛ 250Вт – 13000Лм
световой поток такой ДНаТ 220Вт – 18000Лм
Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.
Иначе это будет сказываться на сроках службы светильника.
Какие лампы подходят для дома
В квартирах и частных домах белый свет не рекомендован. Не обязательно размещать везде одинаковые светильники, лучше воспользоваться индивидуальными рекомендациями по оборудованию освещения в таких помещениях. Светильники с белым нейтральным светом хорошо подойдут для освещения кухни, санузла, впишуься в интерьер прихожей. Их температура может варьироваться от 4000 K до 5000 K.
Но для спальни, детской и комнат, где вы отдыхаете, предпочтительно использовать теплые тона светового спектра. Тут лучшим решением будет теплый белый свет ближе от 2700 до 3200 K. Он снимет дневную напряженность, создаст уют и позволит расслабиться.
Удобно и эффективно пользоваться нормальным белым светом в зоне чтения и рабочем уголке, а также для подсветки зеркал, перед которыми наносится макияж. Этим вы добьетесь максимального цветового контраста и удобств для выполняемых действий.
Письменный стол ребенка лучше оснастить лампой с температурой 3200-3500 K. Она не создаст излишней усталости для глаз, а близость к белому спектру поможет собраться и настроиться на работу. Для всех светодиодных ламп их рабочая температура указана на упаковке.
Хотя наши глаза на протяжении многих лет привыкли к мягкой белой цветовой температуре лампы накаливания, это не означает, что они обязательно являются самым лучшим вариантом для освещения всего дома.
Например, из-за их теплой цветовой температуры, эти мягкие белые огни часто тянут теплые цвета из комнаты (предметы красного, оранжевого цвета), изменяют контрасты во всем пространстве. Вот несколько советов о том, как наиболее эффективно осветить разные комнаты в вашем доме:
Теплый свет предпочтителен для рекреационных зон, то есть мест, предназначенных для отдыха. Такие лампы устанавливают в спальнях, гостиных. В гостиной лучше комбинировать нейтральный и тёплый свет.
При недостаточном естественном освещении включаем нейтральный или оба, а в вечернее время либо при просмотре телепередач – тёплый. Для спальни однозначно стоит остановиться на лампах тёплого света.
Такие лампы предпочтительнее использовать в помещениях, которые предназначены для зрительной работы. Этот спектр излучения не утомляет глаза и обеспечивает наилучшее цветовосприятие.
Как уже говорилось, холодный белый свет оказывает стимулирующее влияние на наш мозг. В бытовых условиях его используют в ситуациях, где желательна периодическая концентрация внимания, например, смотровые кабинеты, операционные.
Светодиодные лампы с холодным белым светом, размещённые в ванной комнате, помогут утром быстрее войти в рабочий тонус.
Цветовая температура и наши эмоции
Температура света способна напрямую влиять на психологическое состояние человека. Теплые оранжевые и желтоватые оттенки лучше всего использовать для утра, так как они способствуют мягкому пробуждению, настраивают на положительный лад и стимулируют активность.
Также эти оттенки хороши для применения в вечернее время из-за их успокаивающего эффекта.
Источники света с нейтральным белым идеальны для помещений, в которых проводят большое количество времени, работают в течение длительного срока. Такие оттенки наиболее соответствуют полуденному солнечному свету, поэтому организм воспринимает такое освещение как сигнал к активной деятельности.
Лампы с высокой цветовой температурой нельзя использовать долгое время, так как они обладают чрезвычайно активизирующим воздействием на психику человека. При краткосрочном использовании такой свет стимулирует организм. А при долгосрочном возможен обратный эффект — торможения, депрессии.
При низком уровне освещенности (мало света) человек лучше чувствует себя при «теплом свете» (Тцв=3000 К), а если освещенность будет высокая (>700 лк), то появится дискомфорт и боль в глазах. И наоборот: Тцв=5000 К — комфортно от 700 лк до 2500 лк, но при освещенности менее 150 лк свет будет восприниматься тревожно (лунный свет).
Принцип действия и схема подключения лампы ДНаТ
Внутри горелки поддерживается дуговой разряд. Для его появления применяется ИЗУ. Расшифровывается эта аббревиатура — импульсное зажигающее устройство. При включении схемы лампа получает импульс от 2 до 5 кВ. Он нужен для запуска лампы – электрического пробоя горелки и формирования дугового разряда. Напряжение зажигания существенно выше напряжения горения. Обычно от трех до пяти минут энергия уходит на разогрев горелки. В этот момент яркость еще мала. Выход на штатный режим работы занимает не более 10-12 минут, при этом яркость возрастает и нормализуется. На схеме L – фаза (линия, line), N – ноль.
В схеме имеется ИЗУ и катушка индуктивности в качестве балластного элемента. Обычно схема подключения присутствует на корпусе дросселя и\или импульсного зажигающего устройства.
Иногда в схему может добавляться неполярный конденсатор. Обычно используется емкость 18-40 мкФ. Он не обязателен, от его добавления лампа не будет светить ярче. Его задача – компенсация фаз. Дело в том, что схема потребляет активную и реактивную мощность, так как присутствует дроссель. От реактивной составляющей нет никакой пользы, а вред налицо – помехи в сети питания и снижение энергоэффективности. Однако добавление емкости в электрическую схему не вызовет повышение энергоэффективности. Добавление конденсатора несколько снизит пусковые токи и предотвратить необратимую деградацию электродов.
Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.
Лампы ДНаТ | |
Мощность лампы, Вт | Параллельно включенный конденсатор 250 В, мкФ |
ДНаТ-70 1.0А | 10 мкФ |
ДНаТ-100 1.2А | 15-20 мкФ |
ДНаТ-150 1.8А | 20-25 мкФ |
ДНаТ-250 3А | 35 мкФ |
ДНаТ-400 4.4А | 45 мкФ |
ДНаТ-1000 8.2А | 150-160 мкФ |
При самостоятельной сборке светильника на ДНаТ-лампах не желательно применять провод длиной свыше одного метра между патроном и зажигающим устройством.
НЛВД очень чувствительны к качеству электропитания. При падении напряжения на 5-10 процентов, световой поток может упасть на треть. Повышенное напряжение существенно снижает срок службы.
Сами ИЗУ для днат (импульсные зажигающие устройства) могут иметь либо два, либо три контакта. Нет никакой разницы. Не один из этих вариантов не хуже и не лучше другого – оба обеспечивают одинаковые условия эксплуатации светильника.
Есть еще и разновидность ламп, которым не требуется ИЗУ. Это ДНаС. Их можно узнать по пусковой антенне возле горелки. Обычно она изготавливается из одного-двух витков проволоки, которая обвивает горелку.
Утилизация
Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости
Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу
Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.
Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.
В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.
Если их применять для освещения в комнатах, то цвета будут практически не различимы.
В лампах высокого давления спектр более разнообразный.
В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.
В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.
Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.
Схема эта зачастую изображена непосредственно на корпусе.
Вот ее более развернутый рисунок.
На ней нарисованы:
сам дроссель (баласт), на который подается фаза
далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ
Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.
ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!
А сама горелка в процессе работы разогревается до 1300 градусов.
Только после ИЗУ, подключается сама газоразрядная лампа.
Эта же схема подключения может быть изображена на стенках зажигающего устройства.
Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.
Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.
Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.
Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:
Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).
Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.
Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.
Зато вы уберете лишние потери на нагрев проводов и железа.
Вот собранный своими руками компактный щиток, согласно схемы подключения.
Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.
Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус
Нет ли пробоя на корпус.
Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.
Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.
Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.
С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.
Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.
А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.
После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.
Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.
Устройство
Согласно установленной аббревиатуры ДНаТ это (Д – дуговые, На – натриевые, Т — трубчатые) устройства. По принципу действия они относятся к осветительному оборудованию высокого давления. Конструктивно лампы ДНаТ представляют собой стеклянную колбу с цоколем, как правило, E27 или E40.

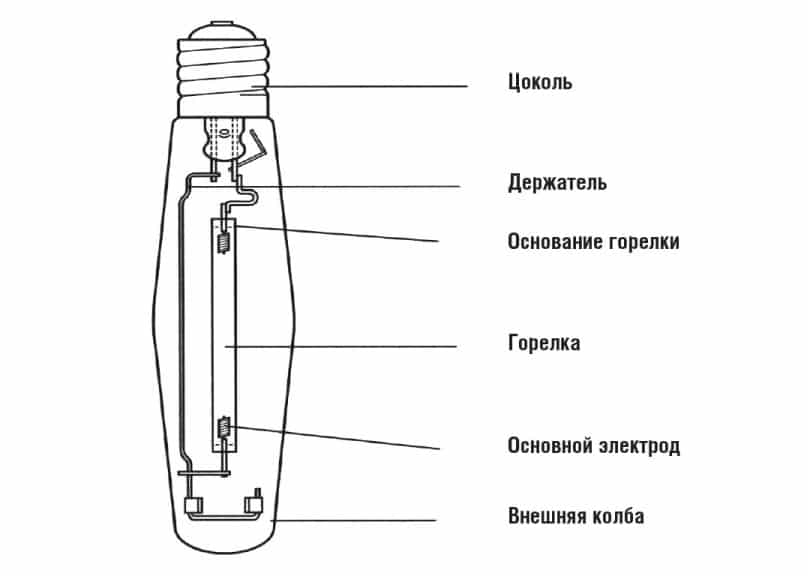

Рис. 1. Устройство лампы ДНаТ
Внутреннее устройство состоит из:
- разрядная трубка – изготавливается из оксидов алюминия и предназначена для горения дуги внутри лампы;
- электроды – предназначены для старта разряда, из-за чего они выполняются молибденовыми;
- газовая смесь – выступает в качестве среды генерации светового излучения, основной процент здесь занимают пары натрия, но в качестве примеси включают аргон для ускорения возгорания, ртуть для обеспечения высокой светоотдачи.
Колба выполняется из жаропрочного стекла, так как газ в трубке может разогреваться до 1300ºС, в результате чего сама лампа типа ДНаТ на поверхности будет иметь от 100 до 400 ºС. Внутри лампы устанавливается вакуум для лучшей светоотдачи.
Виды газоразрядных ламп.
По давлению различают:
- ГРЛ низкого давления
- ГРЛ высокого давления
Газоразрядные лампы низкого давления.
Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.
Подробнее о люминесцентных лампах — тут
Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.
Подробнее об устройстве КЛЛ — тут
Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.
Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.
Газоразрядные лампы высокого давления.
Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.
Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.
Внешний вид лампы ДРЛ
Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.
Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).
Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.
Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.
Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.
