Дугогасительная камера
Дугогасительная камера важна при отключении автоматического выключателя под нагрузкой. Подвижный контакт (4) создает электрическую дугу при отключении, которая может разрушить контакт. Для сокращения повреждений от электрической дуги она направляется в дугогасительную камеру (10), где пластины разбивают и гасят дугу, минимизируя ее разрушительное воздействие.
Итак, подытожим основные моменты:
- Автоматический выключатель обеспечивает коммутацию цепи.
- Включает встроенный тепловой расцепитель для защиты от перегрузок с задержкой;
- Включает встроенный электромагнитный расцепитель для защиты от короткого замыкания с почти мгновенным срабатыванием;
- Обладает дугогасящей камерой для предотвращения разрушительного воздействия электромагнитной дуги на силовые контакты.
Конструкцию, назначение и принцип действия мы рассмотрели. В следующей статье разберем значения букв, цифр и символов на автоматическом выключателе
Благодарим за внимание! Если статья была полезной, поддержите нас лайком и подпиской на канал. Спасибо!
Назначение автоматического выключателя
Автоматический выключатель, или просто автомат, представляет собой коммутационное устройство, созданное для защиты электрических сетей от сверхтоков, включая короткие замыкания и перегрузки.
Термин «коммутационное» указывает на то, что данный аппарат может открывать и закрывать электрические цепи, то есть выполнять их коммутацию.
Автоматические выключатели могут быть:
- С электромагнитным расцепителем, который обеспечивает защиту электрических цепей от короткого замыкания.
- С комбинированным расцепителем, где, помимо электромагнитного расцепителя, используется тепловой расцепитель для предотвращения перегрузок.
В соответствии с Правилами Устройства Электроустановок (ПУЭ), бытовые электросети должны быть защищены от коротких замыканий и перегрузок. Поэтому для обеспечения защиты домашней электропроводки рекомендуется использовать автоматические выключатели с комбинированным расцепителем. Теперь рассмотрим конструкцию и принцип работы автоматического выключателя.

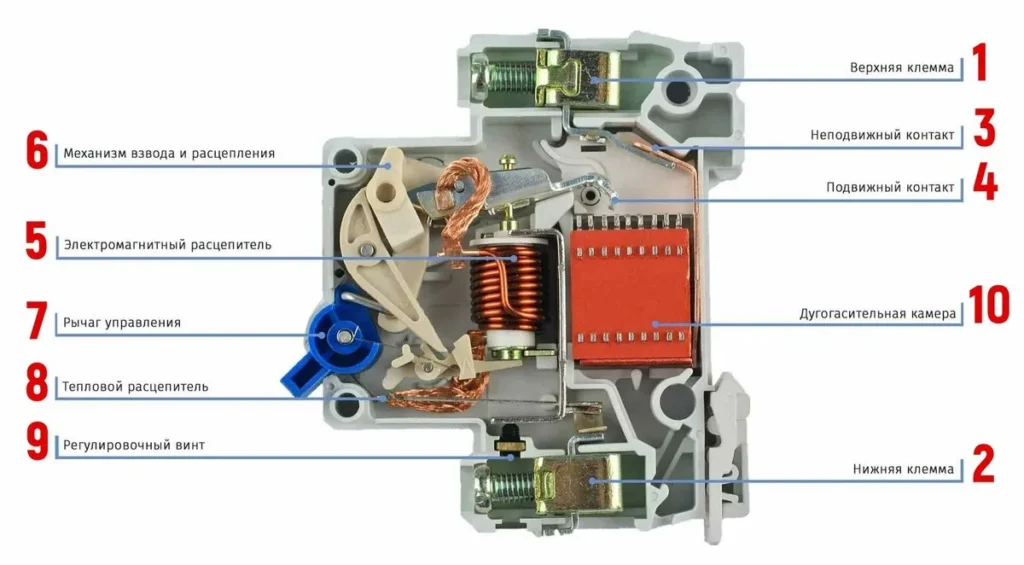

1. Верхняя клемма; 2. Нижняя клемма; 3. Неподвижный контакт; 4. Подвижный контакт; 5. Электромагнитный расцепитель; 6. Механизм ввода и расцепления; 7. Рычаг управления; 8. Тепловой расцепитель (биметаллическая пластина); 9. Регулировочный винт; 10. Дугогасительная камера.
В нормальном режиме работы автоматического выключателя, когда рычаг управления активирован, электрический ток поступает к автомату через верхнюю клемму питающего провода. Далее ток проходит через неподвижный контакт, затем через подвижный контакт, и по гибкому проводнику направляется к соленоиду. После соленоида ток идет по гибкому проводнику к биметаллической пластине теплового расцепителя. Оттуда он поступает на нижнюю винтовую клемму и далее в цепь подключенной нагрузки.

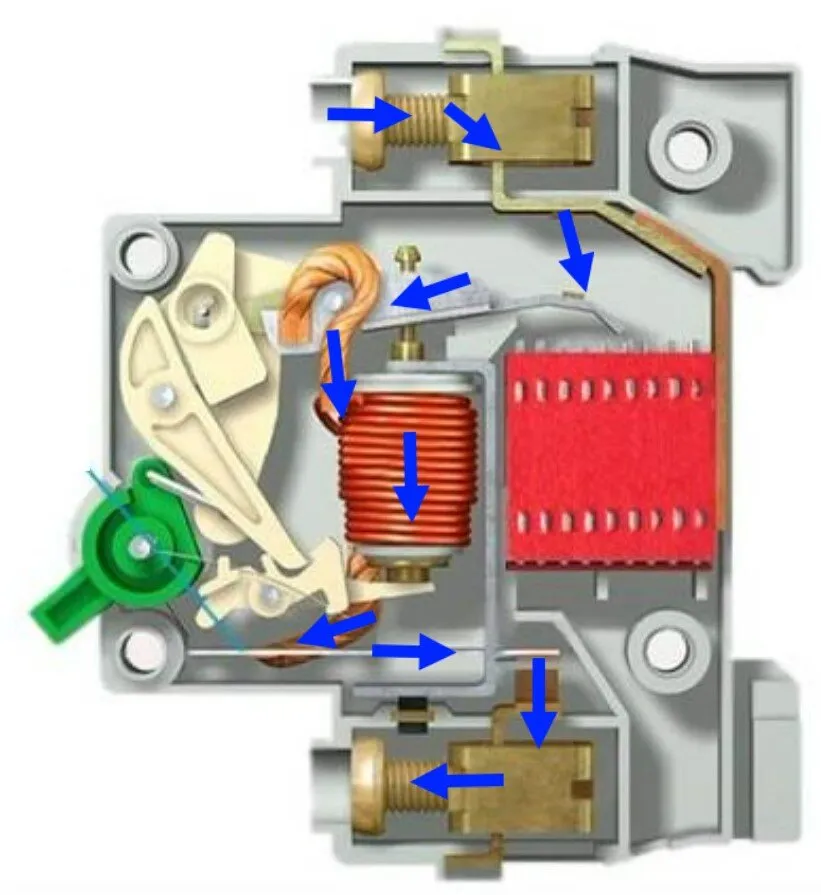

Движение тока через автоматический выключатель в нормальном (неаварийном) режиме.
Автоматический выключатель включает несколько разновидностей расцепителей:
- Ручной расцепитель — позволяет выполнить отключение вручную.
Поднимая рычаг управления (7) вверх, автоматический выключатель соединяется с защищаемой цепью, а опуская рычаг вниз, он отключается от нее.
- Тепловой расцепитель — срабатывает автоматически при обнаружении перегрузки.
Тепловой расцепитель представляет собой биметаллическую пластину, состоящую из двух разных металлических пластин (металл «А» и металл «В» на рисунке ниже), с различными коэффициентами расширения при нагреве.
При прохождении тока через биметаллическую пластину, превышающего номинальный ток автоматического выключателя, пластина начинает нагреваться. Металл «B» с более высоким коэффициентом расширения быстрее расширяется, чем металл «A». Это приводит к искривлению пластины, оказывающей воздействие на механизм расцепителя (6), который размыкает подвижный контакт (4).
Для нагрева и изгибания биметаллической пластины требуется время. Скорость срабатывания зависит от величины тока, проходящего через пластину. Чем выше ток, тем быстрее срабатывание, в пределах от нескольких секунд до часа. Минимальный ток срабатывания теплового расцепителя составляет 1,13-1,45 от номинального тока автомата (т.е. тепловой расцепитель срабатывает при превышении номинального тока на 13-45%).
- Электромагнитный расцепитель реагирует на короткие замыкания.
Этот механизм включает катушку с сердечником, установленным на пружине в центре катушки. В нормальном режиме работы, когда ток проходит через катушку согласно закону электромагнитной индукции, создается электромагнитное поле, притягивающее сердечник внутрь катушки. Однако сила этого электромагнитного поля недостаточна, чтобы преодолеть сопротивление пружины, на которой установлен сердечник.
При коротком замыкании ток в цепи мгновенно возрастает до нескольких раз выше номинального тока автоматического выключателя. Этот ток короткого замыкания проходит через катушку электромагнитного расцепителя, увеличивая электромагнитное поле, действующее на сердечник. Силы втягивания теперь достаточно для преодоления сопротивления пружины, и сердечник перемещается внутрь катушки, размыкая подвижный контакт (4) автоматического выключателя и отключая цепь. При коротком замыкании электромагнитный расцепитель отключает электрическую цепь в доли секунды.
Какой нужно ставить автомат на счётчик: 16, 25, 32 или 40 Ампер?
Автоматический выключатель на вводе после счётчика учёта электроэнергии нужен для того, чтобы защищать бытовую электросеть от возможных неполадок. В первую очередь речь идёт о коротком замыкании в электрике. Так вот, чтобы проводка не плавилась и не загорелась, нужен автомат подходящего номинала.
Какой нужно ставить автомат на счётчик: 16, 25, 32 или 40 Ампер?
Нет смысла ставить автоматы на те провода, которые начнут плавиться до того момента, пока сработает защита, если она вообще сработает. Поэтому проводка должна иметь некоторый запас по мощности, чтобы грелись и отключались в случае перегрузки именно автоматические выключатели, а не горели провода.
Более подробно о том, сколько кВт выдержит провод сечением на 1,5-2,5-4,5-6 мм² уже рассказывалось ранее на сайте САМ Электрик ИНФО https://samelektrikinfo.ru/. В данной же статье речь идёт про вводные автоматы после счётчика, поэтому перейдём к рассмотрению данного вопроса.
Какой нужно ставить автомат на счётчик: 16, 25, 32 или 40 Ампер?
Итак, владелец частного дома или квартиры не вправе сам выбирать номинал вводных автоматов на счётчик. Занимается этим исключительно РЭС, где и определяют допустимую нагрузку на частные дома, квартиры и другие объекты недвижимости. Чаще всего это выделенная мощность в 25 либо 32 Ампера. Однако лучше всё-таки уточить в РЭС.
Если же у вас на весь дом стоят автоматы на 16 Ампер, то здесь, скорее всего, какая-то ошибка, поскольку 16 Ампер, это, всего, лишь чуть более 3 кВт мощности. То есть, для частного дома это крайне мало. Разве что электрочайник с лампочками можно включить, да и только.
Срабатывает УЗО – как найти утечку
Подключение любых защитных устройств осуществляется по строго установленным схемам. В связи с этим, порядок определения неисправностей будет примерно одним и тем же. В первую очередь определяется основная причина – сработало УЗО в штатном режиме или имеет место ложное срабатывание.
Отключение устройства может произойти в следующих случаях:
- Наиболее явно неисправность проявляется, когда срабатывает УЗО при включении сразу же после его установки. В таких случаях проверяется правильность подключения и работоспособность прибора. После устранения ошибок монтажа устройство должно начать нормально функционировать.
- Срабатывание может произойти когда на объекте отсутствует заземление, а касание корпуса все-таки произошло. Следовательно, неисправен сам электроприбор или его отдельные элементы. Иногда срабатывает УЗО без нагрузки, то есть самопроизвольно. То же самое может случиться из-за старой проводки, когда фазный провод начинает контактировать с землей через металлические конструкции. В первом случае требуется замена УЗО, а во втором – частичная или полная замена электропроводки.
- Может случиться так, что УЗО не включается после срабатывания. Чтобы начать диагностику нужно все электроприборы отключить от розеток и попытаться вновь установить рычажок включения в рабочее положение. Если устройство, включилось в нормальный рабочий режим необходимо поочередно проверить работоспособность защищаемых приборов. Неисправная бытовая техника сразу же проявит себя.
- Иногда даже при включении автомата выбивает УЗО, что указывает на неправильное соединение обоих защитных устройств. Если после всех проверок устройство все равно не включилось, нужно с его нижних клемм отсоединить провода и снова поднять рычажок. Если устройство включится, значит неисправна проводка, иначе следует признать неисправным само УЗО.
- Одной из неприятных поломок считается ситуация, когда отключается УЗО периодически во время эксплуатации. Такая неисправность довольно тяжело поддается диагностике. В основном это связано с изменениями в электрической цепи, подключением новых приборов, не рассчитанных на номинальный ток имеющегося УЗО.
Таким образом, срабатывание защитных устройств может происходить по многим причинам. В случае частых ложных срабатываний следует как можно скорее обнаружить неисправность и устранить ее обратившись к профессиональным электрикам.
Причины неработоспособности выключателя
Неработоспособность автоматического выключателя при превышении тока может быть обусловлена несколькими факторами.
1. Зависит от типа автомата
Не все автоматические выключатели способны срабатывать при превышении заданного тока. Каждый автомат имеет свою номинальную величину тока, которую он может выдержать без срабатывания. Если ток превышает эту номинальную величину, то выключатель может не сработать.
2. Означает, что автомат неисправен
Если автоматический выключатель не срабатывает при токе, который превышает его номинальную величину, то это может указывать на его неисправность. Возможно, контакты в автомате окислились или износились, что мешает нормальному срабатыванию.
3. Проблемы с подключением
Некорректное подключение автомата может привести к его неработоспособности при превышении тока. Например, неправильно установленные провода или плохое качество контактов могут вызвать неполадки в работе выключателя.
4. Перегрузка электрической сети
Если в электрической сети возникает перегрузка, то ток может превысить номинальное значение автоматического выключателя. В этом случае, выключатель может не сработать и пропустить опасный ток.
В случае неработоспособности автоматического выключателя при превышении тока, необходимо обратиться к специалисту для диагностики и решения проблемы. Не рекомендуется самостоятельно вмешиваться в работу электрической сети, так как это может быть опасно для жизни и здоровья.
Почему автомат не срабатывает при перегрузке?
Причиной неработоспособности автомата при перегрузке могут быть различные факторы.
Во-первых, это может быть связано с неправильным подбором настроек автомата. Неправильно установленный уровень нагрузки или неверный выбор режима работы может привести к сбою. Также некорректные параметры настройки автомата, например, неправильно выставленное время задержки или несоответствующая чувствительность к изменениям в окружающей среде, могут вызвать неработоспособность при перегрузке.
Во-вторых, причиной неработоспособности автомата при перегрузке может быть его износ или повреждение. Постоянная эксплуатация автомата может привести к износу механизмов и компонентов, что может привести к потере эффективности его работы. Также, автомат может быть поврежден в результате внешних воздействий, например, при падении или ударе.
Кроме того, неработоспособность автомата при перегрузке может быть связана с проблемами в электрической сети. Перегрузка электрической сети может привести к скачкам напряжения, что может повредить автомат или вызвать его неправильную работу. Также, проблемы с заземлением или неправильное подключение автомата к электрической сети могут вызвать его неработоспособность при перегрузке.
Итак, причиной неработоспособности автомата при перегрузке могут быть неправильные настройки, износ или повреждение его компонентов, а также проблемы в электрической сети. Для устранения проблемы следует проверить настройки автомата, провести осмотр и диагностику его компонентов, а также убедиться в правильном подключении к электрической сети.

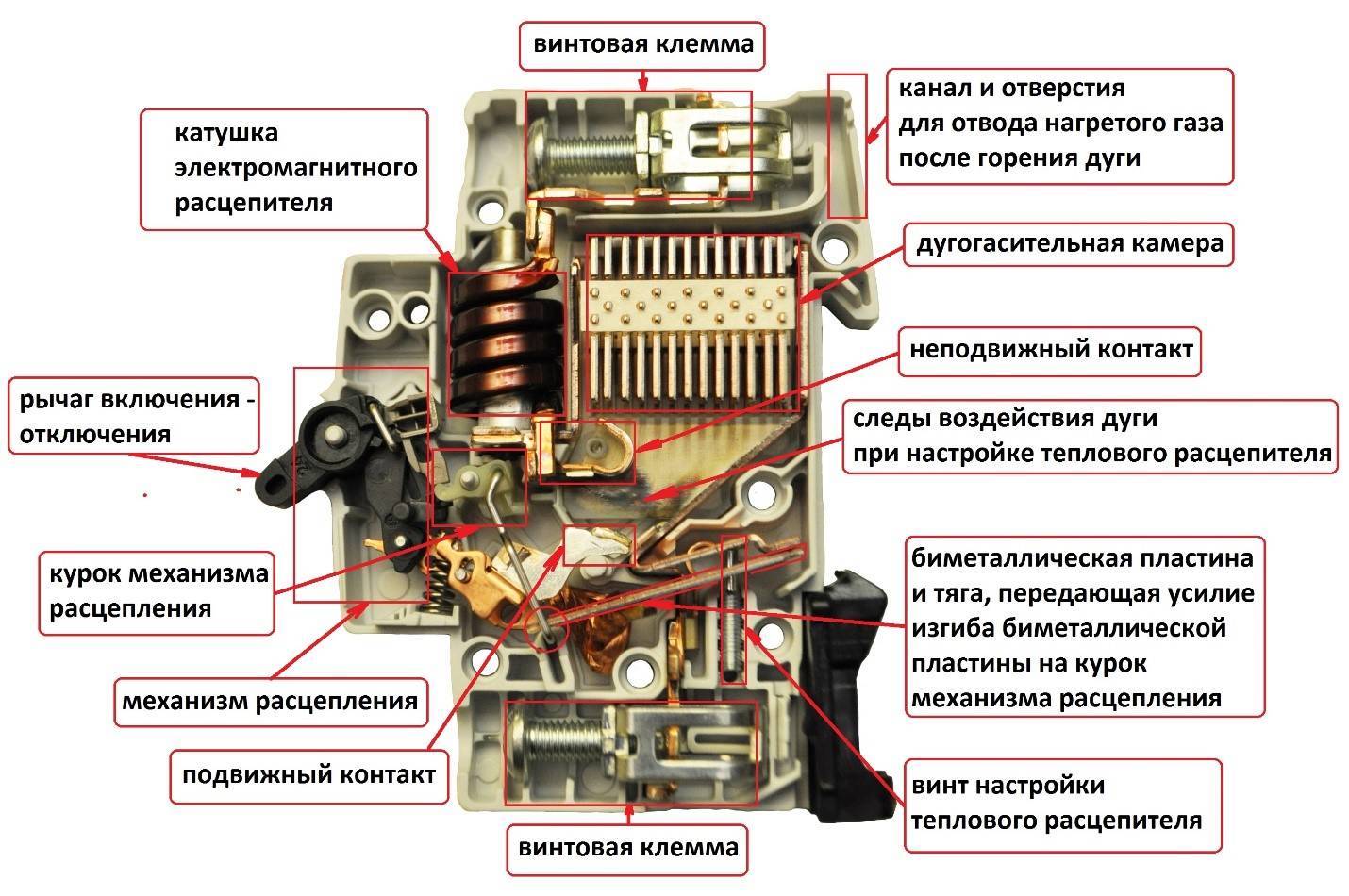

Автоматические выключатели – устройство и как работают
Почему срабатывает автомат – возможные причины
Срабатывание автоматического выключателя вызывают многие причины, от самых простых до довольно сложных. Найти причину, почему выбивает пробки, не составляет большого труда, приглашать электрика совсем не обязательно. Наиболее часто встречается отключение цепи в квартире, когда включено слишком много потребителей, тогда нагрузка по силе тока превышает максимально допустимую для АВ. Прибор защиты просто выполняет свою непосредственную работу – разрывает цепь, чтобы не произошло повреждения проводки.
Каждый автомат рассчитан на определенную нагрузку: 6 А, 10 А, 16 А и далее. Если одновременно включить несколько приборов солидной мощности, ток может достичь предела большего, чем выдерживает АВ, срабатывает защита. Наиболее распространены автоматы на 16 А, но одновременного включения стиральной машины, бойлера, электрочайника, кондиционера он не выдержит. Происходит отключение, проводка защищена от перегрузки. Если автомат имеет тепловой расцепитель, включить его сразу не удастся, он должен остыть.
Наиболее частая причина срабатывания автомата — превышение допустимой нагрузки
Возможно также, что отключение происходит из-за неисправности самого защитного устройства. Иногда покупается бракованное изделие: на аппарате указан один номинальный ток, а он в действительности выдерживает значительно меньший. Корпус при этом нагревается, что говорит о срабатывании теплового расцепителя. Когда ток нагрузки, при котором срабатывает автомат и номинальный сильно не отличаются, аппарат исправен. На его работу влияет температура воздуха, класс изделия.
Частое срабатывание автомата происходит, если контакт на входе выполнен некачественно. Нагревается контактная пластина, само устройство, срабатывает тепловая защита. Часто корпус около вводных клемм, изоляция проводника оплавлены, что свидетельствует о перегреве из-за плохого контакта, и автомат отключает цепь. Возможно, что следов оплавления нет, но корпус горячий – значит, контакты плохие, но еще не успели подгореть.
Если подключен прибор, и автомат, до сих пор нормально работавший, мгновенно отключил цепь – причина, скорее всего, в поломке электроприбора. Отключаем его, включаем автоматический выключатель и другой прибор в ту же розетку. Если он работает, то причина кроется в неисправности бытового электроприбора. Повторное отключение автомата указывает на другие причины.
Причины частого выбивания автомата иногда кроются в повреждении проводки, отчего происходит короткое замыкание. Фаза и нуль где-то соприкасаются оголенными участками проводов, автомат реагирует на КЗ и отключает сеть. Отключаем всех потребителей, включаем АВ. Если автомат сработал – причина в проводке. Это часто одна из самых сложных неисправностей, найти место короткого замыкания иногда очень трудно, особенно если повреждена проводка в стене.
Устраняем неполадки в сети
Предварительно выяснив, почему срабатывает УЗО, становится легче конкретизировать неполадку. Так, если дело в некачественном монтаже, то следует разобрать всю линию и вновь подключить все фазы, руководствуясь специальной схеме. В случаях, когда УЗО сработало и не включается обратно даже при опущенных автоматах, придется полностью заменить защитное оборудование.
Поиск “виновника” может проходить двумя способами:
Визуально осмотреть каждое устройство, попытаться выявить признаки неисправности (неработоспособность, обугленные провода, повреждение корпуса, шнура или вилки, неприятный исходящий запах).
Поочередно подключать к сети каждый агрегат, наблюдая за реакцией УЗО, которое вновь сработает при подключении неисправного прибора.
Причина, почему УЗО срабатывает без нагрузки – это неисправная проводка. Такой исход самый трудоемкий и энергозатратный по устранению возможной неполадки. Перед тем, как полностью менять линию на новую, попробуйте сделать следующее:
- Провести тщательный осмотр всех розеток, выключателей, распределительных коробок и щитка на предмет отхождения “нуля”, оголения жилы и попадания влаги.
- Проверить, не является ли виновником срабатывания верхний свет.
УЗО – это гарантия нашей безопасности, поэтому при его срабатывании необходимо провести ревизию всей электропроводки, а при выявлении неполадки сразу устранить ее во избежание повторения.
Что рекомендуется сделать при неисправности
Поиск проблемы нужно начинать с выключения из цепи главного кабеля. Подключите временный кабель, если неисправность исчезла – дело в проводке.
Мгновенное выключение устройства говорит о срабатывании электромагнитного прерывателя. Если нет фиксации во включённом положении — это показатель внутренних неисправностей защиты.
Убедиться в корректной работе автоматического выключателя можно, если заменить его на заведомо рабочий автомат с идентичными характеристиками по току и чувствительности.
Если проблема устранена – причина в выключателе.
Схема подключения УЗО без заземления
Как распознать поломку в технике?
Жалобы на то, что СМА не включается, имеют самые разные проявления, которые могут сопровождать подобную проблему:
- при нажатии на кнопку «Пуск» агрегат не подает никаких сигналов;
- после включения моргает только один индикатор, а больше ничего не работает;
- после неудачной попытки запуска горят и мигают все световые индикаторы сразу.
Иногда машина щелкает и трещит, при этом мотор не работает, соответственно, барабан не вращается, вода не набирается и СМА не начинает стирать. Если вы удостоверились в том, что в стиральную машину беспрепятственно поступает ток, то необходимо провести ряд измерений. Они позволят выявить причину поломки внутренних элементов.
Отсутствие начала стирки часто связано с поломкой кнопки «Включение». Подобная проблема распространена в последних моделях СМА, в которых ток подается от сетевого шнура непосредственно к кнопке. Для того чтобы диагностировать исправность элемента, надо выполнить ряд несложных действий:
- отключить технику от электросети;
- поднять верхнюю панель агрегата;
- отсоединить блок управления, на котором находится кнопка;
- отсоединить участок подключения проводки и кнопки;
- подключить мультиметр и вычислить подачу электрического тока в режиме включения.
Если кнопка исправна, то прибор выдает соответствующий звук.
В случае когда техника включается и на ней загораются световые индикаторы, но при этом стирка не запускается, то вполне вероятно, что имеет место блокировка люка. Чаще всего СМА блокирует дверку в момент начала программы
Если этого не происходит, то стоит обратить пристальное внимание на данный узел. Для этого надо разобрать переднюю часть корпуса СМА и затем при помощи специального тестера замерить подведение напряжения. Если мониторинг подтвердит, что электрический ток проходит, но устройство при этом не работает, вам понадобится его заменить
Если мониторинг подтвердит, что электрический ток проходит, но устройство при этом не работает, вам понадобится его заменить.
Если механизм укажет на отсутствие напряжения, то, возможно, проблема связана с выходом из строя командоаппарата или рабочего электронного блока.
В любом агрегате имеется особый элемент, отвечающий за погашение электромагнитного излучения в ходе работы – он называется фильтр помех. Эта деталь защищает СМА от электрических волн, которые способны привести ее в нерабочее состояние. При поломке фильтра машинка не сможет включиться – индикаторы в данном случае не светятся.
Многие СМА имеют такую конструкцию, когда внутренние провода тесно соприкасаются, поэтому при сильном вибрировании техники они могут рваться и выпадать из гнезда. Для того чтобы определить участок повреждения, следует выполнить полную разборку СМА и использовать специальные тестеры.
Еще одна распространенная причина отсутствия стирки – неисправность электронной платы. Проверку ее работоспособности обычно производят только после того, как будут установлены точность подключения всех действующих микросхем, отсутствие повреждений проводки, вилки, а также механизма, отвечающего за блокировку дверки люка.
Если стирка перестала запускаться после перепада напряжения, то в самую первую очередь нужно проверить сетевой фильтр – он предупреждает перегорание электронной платы и очень часто страдает сам при неисправности в электрической сети.
Такую проверку осуществить довольно просто. Для этого нужно выкрутить с задней панели все крепежные болты и снять ее, затем отыскать сетевой фильтр (обычно он располагается сбоку), а затем внимательно осмотреть все ведущие к нему провода и контакты. Если вы заметите перегоревшие элементы или вздувшийся фильтр, то их придется заменить. Если проблему обнаружить не удалось – нужно прозвонить контакты мультиметром.
Если проверка не дала никаких результатов, а сетевое подключение работает, то следует перейти к диагностике командоаппарата. Вам придется разобрать этот элемент на мельчайшие детали и внимательно их осмотреть. Для этого надо выполнить несколько действий:
- вынуть командоаппарат и разобрать его;
- нажимая на расположенные по бокам фиксаторы, нужно открыть крышку и изъять плату;
- плату следует внимательно осмотреть на предмет подгорания, а затем при помощи мультиметра измерить сопротивление на контактах.
После этого останется только удостовериться в отсутствии мусора и посторонних частиц, визуально определить целостность рабочих элементов, при необходимости обработать их спиртом и собрать в обратном порядке.
Заключение
В этом материале мы разобрались с тем, какими причинами, кроме чрезмерного нагревающегося кабеля, может быть вызвано срабатывание защитного автомата. Теперь вы знаете, что нужно делать, когда перегорает лампочка с одновременным отключением защитного устройства, а также как устранить неисправность при перегорании проводки внутри электрического элемента или в случае выхода из строя бытового прибора.
В любой квартире хотя бы раз в год выбивают автоматические пробки. Если пробки или автомат выбивается очень редко, то это нельзя назвать нормальным, но вполне естественным – можно. Данную статью мы посвятим тому, если у вас автоматы стало выбивать очень часто. Давайте же узнаем, почему выбивает пробки и автомат, и как решить эту проблему.
Почему выбивает автомат на счетчике
Автомат или пробки на входе электропроводки в квартиру выбивает по нескольким причинам. Самой распространённой причиной является перегрузка электропроводки либо же автомата или счётчика. То есть, если электрические приборы, которые находятся в вашей квартире, работают одновременно, и их общая нагрузка превышает допустимую пропускаемую нагрузку проводки, а также автоматов или пробок, то последние могут выбивать.
Почему выбивает пробки при включении стиральной машины и другой техники? Это довольно распространённая ситуация, когда включив стиральную машину, в квартире выбивает свет — типичный пример перегрузки проводки или пробок. Выбивать свет может не только при включении стиральной машины, но и электрического чайника, утюга, водонагревательного бака, кондиционера и другой мощной техники.
Также выбивать свет может при неисправности электроприборов, замыкании проводки, при выходе из строя автомата и пробок.
Хотя это и относится к редким, а не частым причинам выбивания пробок и автоматов, но, тем не менее, может случиться и так, что из-за частых и больших перепадов напряжения может выбивать свет в квартире.
Что делать если выбивает автомат и пробки
Итак, если у вас выбивают пробки или автомат — проанализируйте, что этому предшествовало. Если незадолго до этого мерцал свет в квартире, то причиной выбивания света стал перепад напряжения, на подстанции. Когда свет мерцает только у вас в квартире, а у соседей нет, то проблема видимо в проводке – проверьте её.
Если пробки выбивает при включении нового мощного электроприбора, но при этом данный прибор полностью исправлен, то, скорее всего, причина кроется в недостаточной мощности электрического автомата или пробок.
Наиболее частой причиной выбивания автоматов и пробок является их недостаточная мощность или выход из строя. Если автомат или пробки вышли из строя, то их необходимо заменить на такие же. Когда свет выбивает из-за купленной новой техники, то, наверное, проблема заключается в низкой пропускной способности пробок или автоматов. Для этого купите данный предохранитель с большим амперажем, но не более 16 Ампер, если в вашей квартире старая проводка, иначе она может сгореть.
Нередко возникает ситуация, когда отключается один из автоматических выключателей в квартирном щитке. Не углубляясь в решение данной проблемы, многие ограничиваются заменой автоматического выключателя на больший по номиналу аппарат. В результате это может повлечь за собой более негативные ситуации — повреждение той части электропроводки, которая запитана от данного защитного аппарата. Как правильно поступить в данном случае, чтобы избежать возникновения негативных ситуаций? Об этом поговорим в данном материале.
Для того чтобы найти способ решения данной проблемы следует в первую очередь определить причину отключения автоматического выключателя. Автоматический выключатель по определению предназначен для защиты электропроводки от аварийных режимов — перегрузки или короткого замыкания. То есть данный защитный аппарат автоматически размыкает цепь в случае превышения допустимого тока нагрузки (перегрузка) или возникновению повреждения в схеме электропроводки или на одном из включенных в сеть бытовых электроприборов (короткое замыкание).
