Общая информация о газоразрядных лампах
Чтобы понять, чем отличается ксенон от биксенона и какой вариант лучше подключить, давайте разберемся в определении этих источников света.
Понятие ксенона и биксенона
Какая разница между ксеноном и биксеноном? Ксеноновые источники освещения наполняются специальным газом, основным отличием этого типа лампочек от обычных заключается в отсутствии нити накаливания в конструкции. Что касается принципа функционирования, от он заключается в образовании высокого напряжения между электродами, в результате чего газ начинает светиться. Сами по себе ксеноновые источники света характеризуются постоянным излучением, которое не может изменять направление светового потока.
Что касается биксенона, то это — те же самые ксеноновые лампы. Но такие источники света оснащаются специальным механизмом, который позволяет изменять направление освещения. В качестве этого механизма используется специальная стальная шторка, перемещающаяся по лампочке в результате воздействия на нее магнитного элемента. В результате перемещения открываются разные участки лампочки (автор видео — канал Chevrolet Aveo).
Чем отличаются оба вида газорязрядных ламп?
Так в чем заключается принципиальная разница между этими устройствами и что лучше ксенон или биксенон? Если говорить простым языком, то ксеноновые лампочки позволяют излучать исключительно ближний свет. А вот подключение биксенона позволит использовать оптику как в режиме ближнего, так и дальнего света. Как мы уже сообщили выше, это достигается благодаря использованию магнита в конструкции устройства.
Также следует отметить, оба типа источников света характеризуются аналогичной технологией формирования свечения. Они фактически идентичны по параметрам яркости и надежности, обе технологии одинаково обеспечивают хорошее освещение и экономичны для бортовой сети автомобиля. Но в том случае, если конструктивные особенности ваших фар подразумевают использование раздельных ламп, то разумеется, лучше отдать предпочтение биксенону. Монтаж устройство может быть осуществлен в гаражных условиях, но перед покупкой изделий следует обязательно сверить соответствие цоколей на лампочках.
Итак, коротко о разнице:
- Биксеноновые устройства позволяют совместить в одном корпусе как ближний, так и дальний свет.
- В этом типе оптики используется специальный механизм, предназначенный для изменения направления осветительного потока.
- Стоимость биксенона благодаря использованию таких технологий более высокая, чем в случае с ксеноном.
Отличие биксенона от ксенона
Сначала предлагаем понять что такое ксеноновая лампа вообще. Она принципиально отличается от галогенной лампы: световой поток образуется не от нити накаливания, а от электрического разряда в газе, который именуется ксенон, отсюда и красивое название таких ламп.
Так как недолговечная нить накала, которая при тряске автомобиля сильно страдает, в ксеноне отсутствует, то и срок службы таких ламп значительно выше. При газовом разряде формируется световой поток более приятного и современного оттенка. К тому же, ксеноновая лампа более энергоэкономична.
Минусом ксенона, кроме прочих, является тот факт, что для включения таких ламп недостаточно привычного выключателя (реле). Их необходимо разжигать (типа, как костер), а на это необходимо время. Диаграмма розжига ксенона выглядит примерно так.
Немного поясним английские иероглифы. На верхней диаграмме показана зависимость напряжения (подаваемого лампе от блока розжига) от времени.
При подаче команды включения на блок розжига в течение 30 миллисекунд (миллисекунда это 1/1000-я доля секунды) идет «раскочегаривание» высоковольтного импульса, после которого формируется импульсное напряжение амплитудой 25 кВольт, который первоначально формирует ток розжига искры 12 Ампер (показан на нижнем графике).
Далее идет процесс запала, потом система прогревается еще некоторое время, после чего разгорается 6-8 секунд, далее входит в рабочий режим. В рабочем режиме на поддержание разряда подается импульсное напряжение амплитудой около 65-105 Вольт при токе 0,41 Ампера. Это приведено для 35-Ваттной ксеноновой лампы. Впрочем, этот процесс грамотно описан одним из основоположников марскизма-ленинизма: «Из искры возгорится пламя» ;-).
Согласно этому графику видно, что на вхождение лампы в рабочий режим требуется не менее 5 секунд. Для лампы ближнего света это не принципиально: его можно включить заранее. А вот для дальнего — существенно: поморгать быстро уже не удастся. А это тсползуется не только для солидарной помощи водителей, но и, согласно Правилам дорожного движения, это необходимо делать для предупреждения участников дорожного движения об опасной ситуации на дороге.
Наука не стоит на месте, и производители разработали биксеноновые лампы, в которых регулировка потока производится перемещением рефлектора-шторки (отражателя) в магнитном поле, регулируемым контроллером от штатной системы освещения автомобиля.
Видео — ксенон и биксенон, разница в цоколе, цвете света и другие нюансы:
Другими словами биксенон — это как бы 2 лампы ксенон в одном корпусе. То есть, биксеноновая лампа это та же ксеноновая, в которой установлен дополнительный отражатель с переключением на ближний — дальний свет. Рефлектор изменяет фокусное расстояние источника света. Это как в карманном фонарике, в котором можно, вращая линзу, менять световой поток ближе — дальше. С помощью электромагнитной системы это можно сделать гораздо быстрее. То есть, автомобиль едет, светит ближним, если необходимо, за счет перемещения лампы относительно отражателя фары, мгновенно переходит на дальний.
Биксенон устанавливают на автомобили с совмещенной оптикой — в которых не предусмотрена раздельная оптика, то есть отдельные фары для ближнего и дальнего света. Если в фарах вашего автомобиля используются цоколи H4, то в 99% случаев в них придется использовать биксенон, а не ксенон.
Но, оборудуя автомобиль с совмещенной оптикой биксеноновыми лампами, необходимо учитывать следующее:
- некоторые типы биксеноновых ламп могут не подходить конструктивно в штатные места;
- если совместимость световых потоков биксеноновой лампы с креплением штатной оптики будет нарушена, вероятнее всего, встречные водители получат лишнюю порцию слепящего света, это отразится и на вашей безопасности;
- дополнительные линзы должны быть конструктивно и электрически совместимы с фарой.
Разобраться с этими технически сложными вопросами помогут грамотные продавцы, а для их установки лучше обратиться к специалистам которые имеют опыт в данном деле. Если вы все же решились установить биксенон самостоятельно, можно ознакомиться с некоторыми рекомендациями, которые приведены ниже.
Установка на автомобиль своими руками
С биксеноном разобрались, попробуем установить его на свой автомобиль вместо штатной галогенки H4. Для апгрейда фар нам понадобятся:

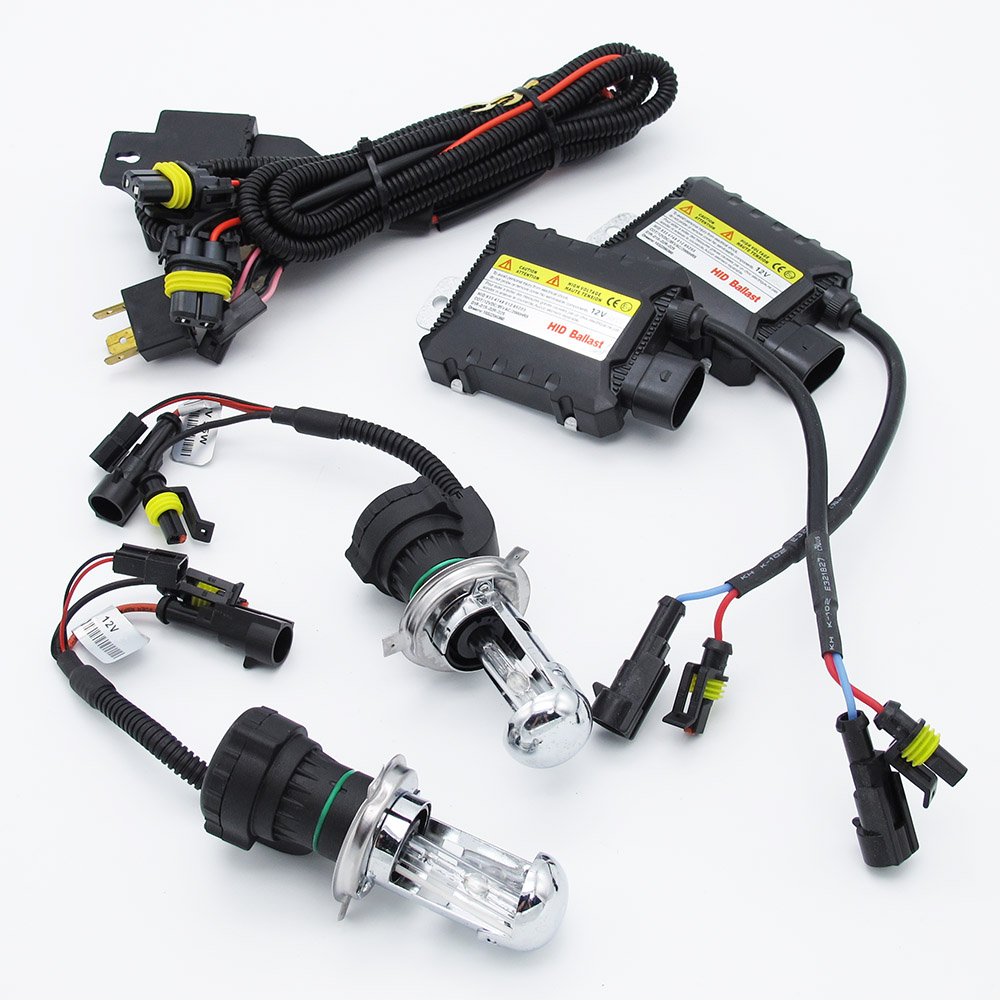

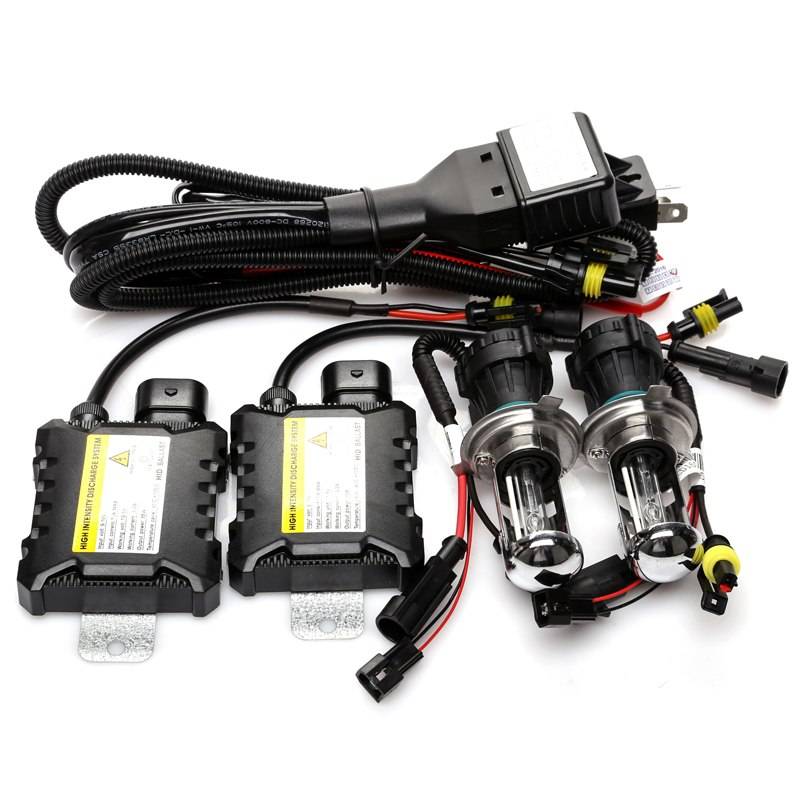

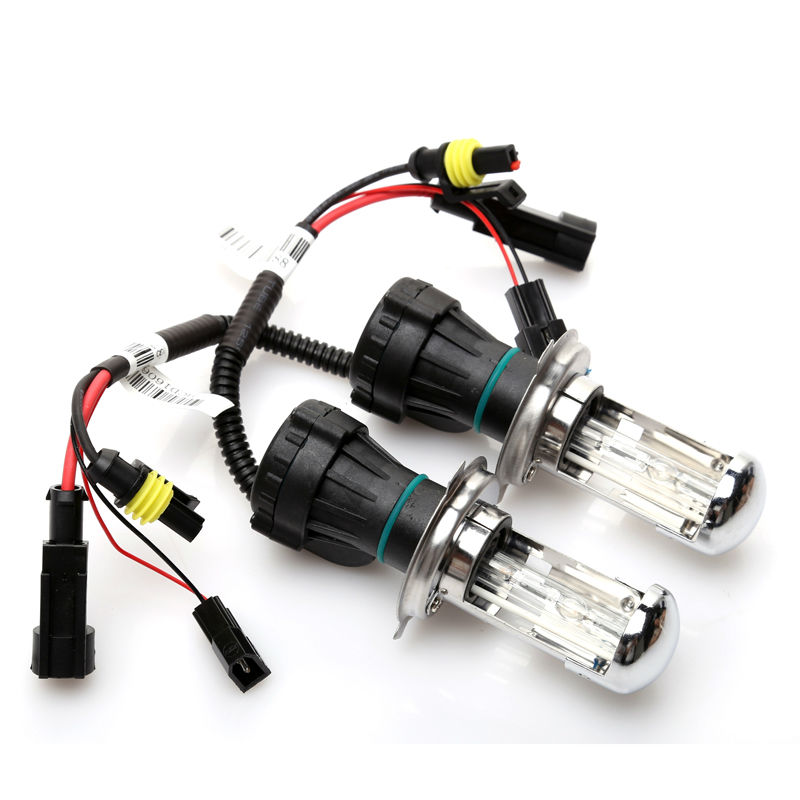

- 2 биксенона H4.

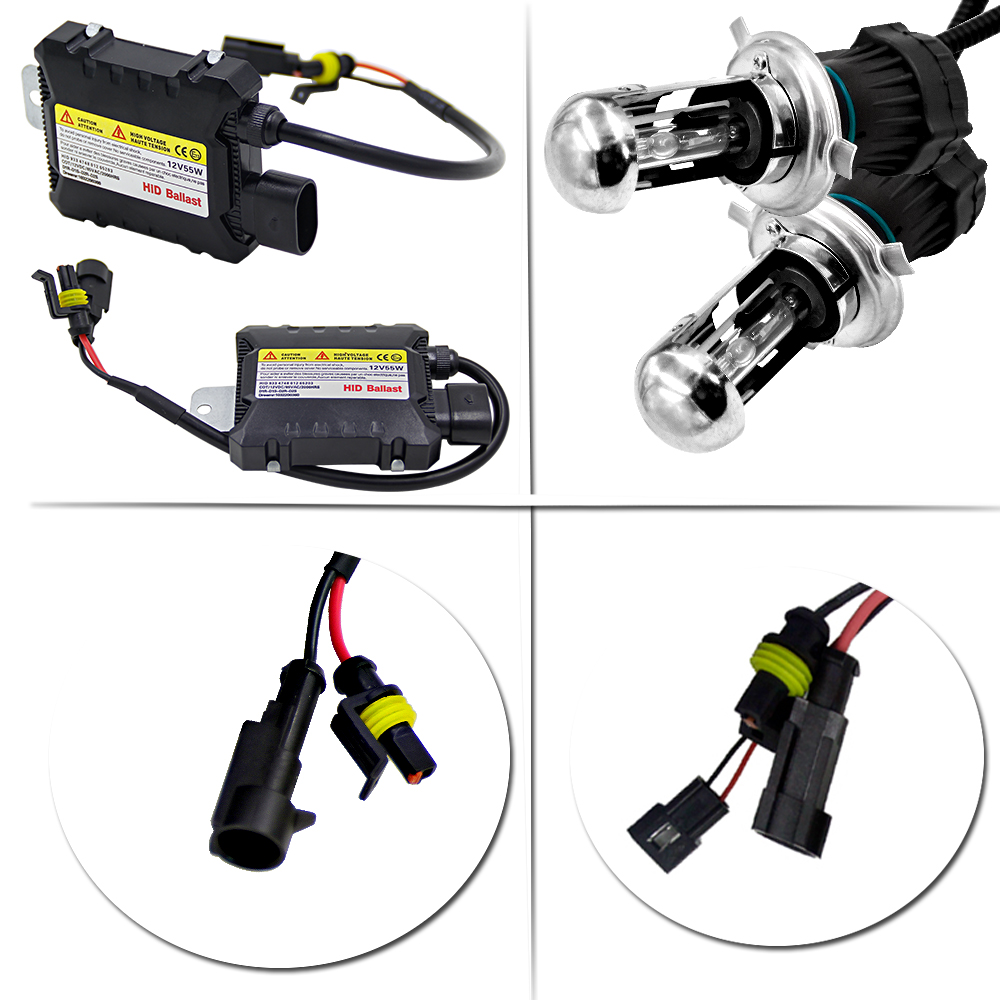

- 2 блока розжига для биксенона.
- 2 штыревых колодки H4.
- 2 диода или автомобильных пятиконтактных реле (зависит от выбранной схемы).
Диоды должны выдерживать обратное напряжение не ниже 25 В и ток не менее 10 А. Подойдут, к примеру, 10A10, 1N4007, 1N5408, IN5822. Реле должны иметь группу контактов на переключение. Подойдет, к примеру, такое:
Автомобильное реле с одной переключающей группой контактов
Монтаж
Прежде всего лампу биксенон нужно установить в фару. Здесь нет ничего сложного, ведь она по размеру посадочного места и ключам тоже H4. Вынимаем галогенную, вставляем биксенон. Но тут есть несколько нюансов, которые необходимо учесть:
- убеждаемся, что установленная лампа не касается внутренних элементов фары, поскольку размеры ксеноновых ламп все же больше галогенных плюс экран;

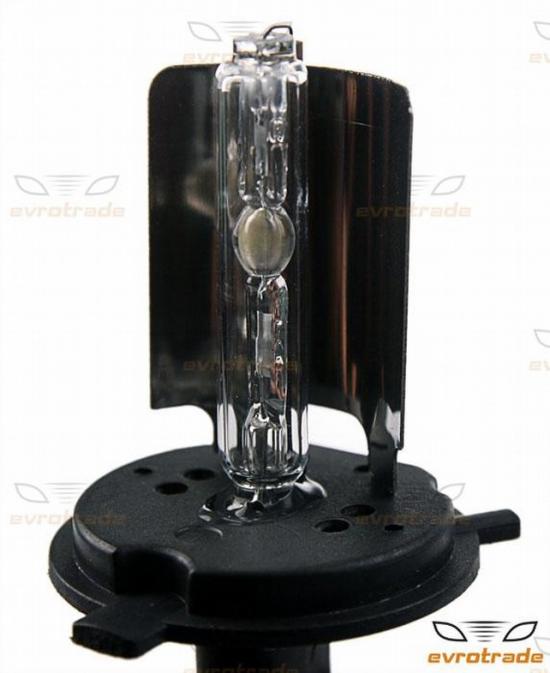

- если в фаре на стекле есть штатный колпак-отражатель, то на биксеноне этот колпак нужно снять (он съемный). На фото ниже я пометил его стрелкой.
Колпачок-отражатель на биксеноне легко снимается Закрепляем блок розжига в непосредственной близости от лампы с таким расчетом, чтобы проводов хватило для их соединения. Практически все блоки розжига герметичны, так что можно выбрать любое удобное место. На этом монтаж можно считать законченным, осталось правильно подключить биксенон.
С диодом
Схема довольно простая, и ее сможет собрать практически каждый, имеющий базовые знания электрики.
Схема включения биксенона через диод
Таких схем, конечно, придется собрать две – по одной на каждую фару. После того как схема собрана, внимательно все проверяем и подключаем штыревую колодку к штатной бортовой, которую сняли с галогенной лампы.
С электромагнитным реле
Эта схема чуть сложнее, вместо диода лампа подключается через реле. Собрать ее сможет тот, кто умеет держать в руках паяльник и читать схемы. В общем, автолюбитель-радиотехник (можно начинающий). Тем не менее я рекомендовал бы ее – она и надежнее, и «правильнее».
Схема включения биксенона через электромагнитное реле
Как и в предыдущем случае, после сборки схемы штыревую часть разъема вставляем в штатное гнездо питания галогенной лампы, которую мы сняли.
Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВажно! Вся дополнительная проводка для биксенона должна быть выполнена специальным износостойким автомобильным проводом с усиленной изоляцией и диаметром жилы не менее 1 мм
Главные аспекты
Перед тем, как начинать тюнинг автомобиля, рекомендуется посоветоваться с мастером автосервиса, который расскажет, какой тип ламп лучше подойдет для машины конкретной модели.
Несмотря на все плюсы, ксенон и биксенон имеют множество минусов, которые обязательно следует учесть.
Общие понятия
Существует несколько понятий, с которыми может столкнуться водитель, выбирая тип ламп для своего транспортного средства:
| Ксеноновая лампа | Стеклянная колба, наполненная под большим давлением инертным газом. В колбе закрепляются два электрода, через которые подается ток. Под высоким напряжением инертный газ начинает светиться, в результате чего свечение оказывается сильным и стабильным. Направление пучка света не меняется. За счет отсутствия в конструкции нити накаливания, лампы практически не нагреваются в период использования |
| Биксенон | Ксеноновая лампа, имеющая два рабочих режима. Водитель может использовать ближний и дальний свет. Биксенон был изобретен гораздо позже ксенона и представляет собой несколько видоизмененную конструкцию в виде металлической шторки |
| Линзы для фар | Это устройство, используемое для того, чтобы улучшить работу ксеноновых ламп и придать световому пучку определенную направленность |
При использовании обычной – штатной бортовой системы машины не создаются специальные условия для горения дуги. Так, к любой ксеноновой лампе в комплекте прилагается блок розжига.
За счет такого преобразования гарантируется возникновение дуги в колбе, наполненной газом, и лампы начинают ярко светить.
В чем разница освещении
Используя ксеноновые лампы, можно получить качественный ближний свет. За счет работы биксеноновых ламп обеспечивается качественное ближнее и дальнее освещение.
Роль такого механизма играет металлический экран, который также называют рефлекторной шторкой. Перемещение механизмов осуществляется с помощью магнита.
При этом открываются разные зоны фар, в зависимости от того, какой участок дороги необходимо осветить.
Так, отличие биксенона заключается в том, что при его использовании водитель может менять фокус и добиваться освещения на разные расстояния.
За счет того, что биксеноновые фары имеют более сложную и совершенную конструкцию, они стоят дороже ксеноновых. При этом принцип их работы идентичен. Разница заключается в качестве работы оборудования.
Достоинства ксенона и биксенона:
| Энергопотребление низкое | Однако освещение дороги происходит на высшем уровне |
| Если приобрести качественные лампы и блоки розжига от известных брендов | Можно увеличить срок эксплуатации ламп. В среднем, срок службы составляет 2000 часов. За счет этого существенно снижаются эксплуатационные расходы на системы освещения |
| Стандартная лампа из галогена мощностью 55 ватт | Отдает около сорока процентов мощности в тепло. Биксеноновые и ксеноновые лампы отдают лишь 6%. За счет этого увеличивается срок службы |
| В темное время суток | Водителю легче управлять транспортным средством, поскольку дорога хорошо освещается насыщенным белым цветом |
Кроме плюсов у ламп их ксенона и биксенона имеются и минусы:
| По сравнению с обычными лампами для фар | Стоимость достаточно сильно завышена |
| После того, как лампы будут установлены, их нужно настроить | Сделать это можно только на пункте СТО, поскольку требуется специальное оборудование – автокорректор фар |
| В случае сгорания одной лампы | Требуется замена сразу двух |
Сильнее всего разница между ксеноновыми, биксеноновыми лампами и штатной оптикой выражается в яркости и направленности света.
При использовании биксеноновых линз водитель получает одинаково качественное освещение при использовании как ближнего, так и дальнего цвета.

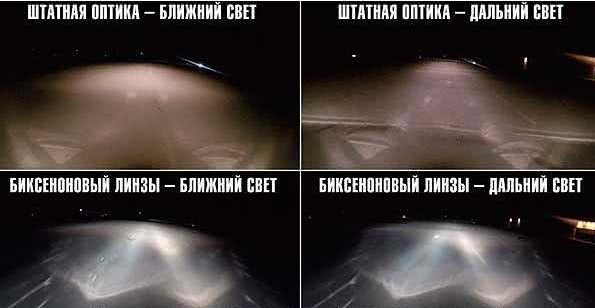

Фото: разница между ксеноновыми, биксеноновыми лампами и штатной оптикой
Какими нормативными актами регулируется
Нормативные акты, которые должны быть приняты во внимание водителями, желающими установить на своем автомобиле ксеноновые или биксеноновые лампы:
- Постановление Правительства РФ № 1090 «О Правилах Дорожного Движения». Указываются правила использования водителями фар, и особенности получения разрешения на тюнинг авто, а также, правила управления автомобилем и применение ближнего/дальнего цвета.
- Разъяснения Департамента обеспечения безопасности дорожного движения МВД РФ «Об использовании ксеноновых фар». Документ был принят от 20 февраля 2010 года и действует до сих пор.
- Кодекс об Административных Правонарушениях – ФЗ № 195.
Если конструкция машины не подразумевает использование нештатного ксенона, то есть, линзы и лампы не были установлены в условиях производства, рекомендуется получить разрешение перед самостоятельной установкой ксенона или биксенона.
Как работает ксеноновая фара
Все бы хорошо, но для того чтобы разряд произошел, необходимо где-то найти напряжение минимум в двадцать четыре тысячи вольт. На борту автомобиля отыскать такое высокое напряжение очень сложно, поэтому ксеноновые лампы оборудуются так называемым блоком розжига. Блок розжига кратковременно генерирует необходимое напряжение, а во время работы поддерживает его на уровне 40-80 вольт. И здесь, кстати, нужно быть очень внимательным. Дело в том, что не все ксеноновые лампы одинаковы. Лампа D2S и лампа D1S — не взаимозаменияемы. Несмотря на то, что обе они имеют интегрированный инвертор, напряжение работы у них может быть разным.
Следовательно, чтобы ксеноновая лампа на борту автомобиля заработала, необходимо иметь:
- ксеноновую лампу;
- линзу под ксенон;
- специальный светофильтр, плафон фары;
- блок розжига и инвертор.
Только тогда она будет нормально работать. Но и это не все. Видите, в списке числятся не просто приборы для запуска электрической дуги. Ксеноновая лампа не сможет нормально работать в обычной фаре с отражателем, ей обязательно необходима линза, для концентрации яркого пучка света, и специальный рассеиватель, который будет распределять свет так, чтобы он попадал только на дорогу, а не освещал верхушки сосен.
Как работают газоразрядные источники света
Во время этого движения происходит преобразование электрической энергии в световую, цвет зависит от состава газа и материала контактов. Этот же принцип лежит в основе работы ксеноновых и биксеноновых осветителей. Блок розжига, который входит в комплекты обоих источников света, создает напряжение, достаточное для формирования устойчивого канала между электродами, что приводит к появлению стабильного разряда.
Чем отличается ксенон от биксенона? Чтобы ответить на этот вопрос, необходимо разобраться, как работает каждый тип автолампы. В ксеноновых лампах переключение между ближним/дальним светом происходит тремя способами:
- Установка источников света под разными углами.
- Изменением угла установки одной лампы.
- Использованием специальной шторки, перекрывающей направление дальнего света.
Какой из способов лучше, каждый решает самостоятельно.
В отличие от ксенона, у биксенона другой механизм изменения направления светового луча, который позволяет лучше контролировать его. В зависимости от места возникновения заряда меняется общее направление луча блок-фары. Поэтому в биксеноне электромагнит сдвигает электроды, благодаря чему изменяется место возникновения разряда.
Предлагаем ознакомиться Дарение доли квартиры между близкими родственниками в 2020 году
При этом сам разряд не прекращается. Такой способ управления позволяет исключить ненадежные электромеханические приводы и переключать ближний/дальний свет, подавая напряжение на контакты электромагнита. Еще одно преимущество биксеноновых ламп в возможности плавно регулировать угол светового луча. Для этого достаточно менять напряжение, подаваемое на электромагнит. Поэтому единственное отличие ксенона от биксенона в способе изменения направления светового потока.
Установка ксенона подразумевает подключение блок рожига. Лучше сделать это неподалеку от фары. Никаких других изменений вносить с электропроводку автомобиля не придется. Установка биксенона потребует серьезной переделки цепи управления фарами. Если вы не профессиональный автоэлектрик, то лучше доверить эту работу специалисту.
Эти фары отличаются от обычных своей яркостью и долговечностью. Они не ослепляют других водителей. Довольно много брендовых автомобилей уже переведено на газоразрядные лампы, которые делятся на 2 вида: биксенон и ксенон.
Биксенон — это тот же ксенон, только его можно настраивать. Есть различные механизмы регулировки биксенонов, но суть у них одна. Железные шторки в лампе настраиваются с помощью специального механизма, чаще всего это магнит, и тем самым свет становится направленным.
Самое первое их различие — ксеноновые лампы появились раньше, чем биксеноновые. Как уже упоминалось, биксеноновые лампы настраиваются металлическими шторками (иногда их называют «плавательными колбами»). Поэтому биксеноновых ламп можно ставить только одну пару, так как она может служить источником как дальнего, так и ближнего света. Ксеноновые лампы могут быть только источником ближнего света.
Цена биксеноновых ламп выше, чем ксеноновых. Установка их также дороже и сложнее. В процессе работы придется несколько раз изучить инструкцию или воспользоваться услугами автосервиса. Зато в процессе эксплуатации биксенон выигрывает, так как пользоваться им удобнее.
Кто производит биксеноновое оборудование – основные бренды

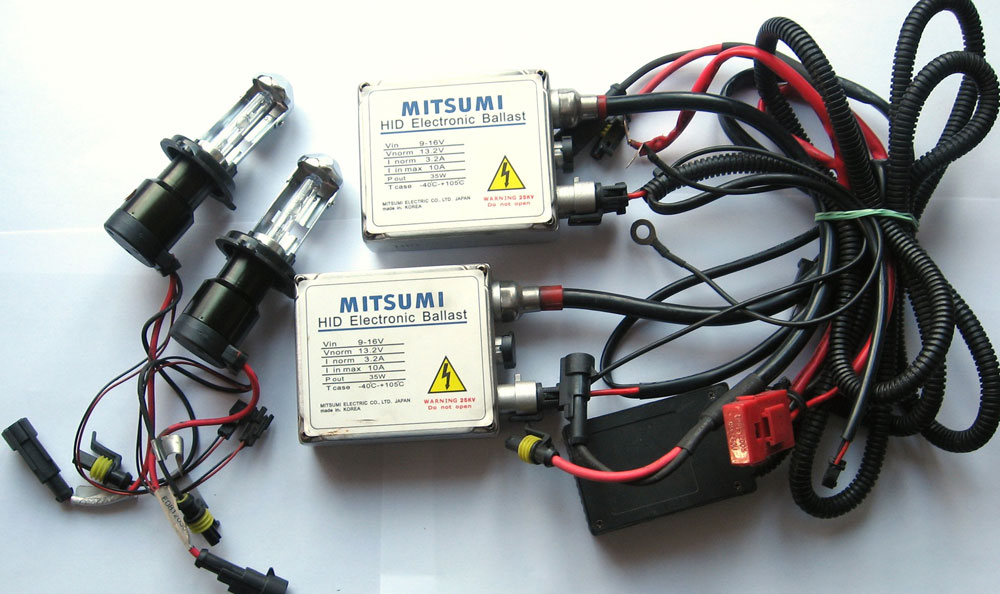

Если вы решили купить биксенон и переоборудовать машину или просто заменить старые штатные лампы на новые, стоит понимать, какие производители предлагают качественные товары, а каких стоит обходить стороной. Учитывая сложный принцип работы биксенона, отдавать деньги за дешевые изделия не стоит – они не смогут проработать и года без поломок. А при неполадках вам просто придется выбросить купленную деталь на свалку.
Среди производителей определенный хороший рейтинг в России получили корейские компании Sho-me, Optima и MTF Light. Также можно смело покупать продукцию брендов Hella, Philips, Mitsumi, Matrix и прочих компаний этого же ценового уровня. Следите за тем, чтобы не приобрести подделку. Это станет настоящей проблемой для вас, учитывая сложность технологий и высокие требования к качеству.
Отличия ксенона от биксенона
Как вы уже поняли, разница между ксеноном и биксеноном заключается в возможности использования разных режимов функционирования.
Ксеноновая оптика обычно используется для режима ближнего света фар, реже – в качестве источника формирования обоих лучей, и ближнего, и дальнего, но в этом случае потребуется не два, а четыре комплекта, что удваивает стоимость таких систем, и так немаленькую. Разумеется, фонари в этом случае будут сдвоенными, предназначенными для раздельного размещения ламп, и это тоже является проблемой, поскольку сохранить прежним размер такого фонаря крайне сложно.
Биксеноновые фары лишены этого недостатка – они могут быть установлены в штатный одинарный фонарь, что делает их более универсальным решением. Понятие универсальности здесь условное, поскольку при самостоятельной установке биксенона всё равно придётся многое доделывать и переделывать, при этом нужно будет и узаконить такую модификацию головного света, что тоже довольно хлопотно и дорого.
Но если говорить об автомобилях, топ-комплектации которых предусматривают установку ксенона/биксенона, то здесь возможностей светового тюнинга у обладателей более приземлённых авто с достаточно бедной комплектацией намного больше.
Световой тюнинг автомобиля
Что касается технических характеристик разных типов световых приборов, то здесь разница между ксеноном и биксеноном практически нивелируется, но по сравнению с галогенной оптикой отличия заметны.
В частности, по значению световой температуры ксенон существенно лучше галогенных ламп: если последние обеспечивают генерацию светового потока с температурой в диапазоне 3-3.4 кК, то у ксеноновых аналогов этот показатель существенно выше: 4.3-5.0 кК.
Ночью оптимальный свет должен иметь белое иди жёлтое свечение. Смещение цветовой температуры вверх по шкале характерен для голубого спектра, который для глаз водителя более утомителен, поскольку предполагает вождение с большим напряжением.
И у ксеноновых, и у биксеноновых ламп именно это и происходит – показатель цветовой температуры может достигать значений порядка 6000 кельвинов. При этом интенсивность рассеивания светового луча также повышается, что можно объяснить ростом частоты колебания световой волны.

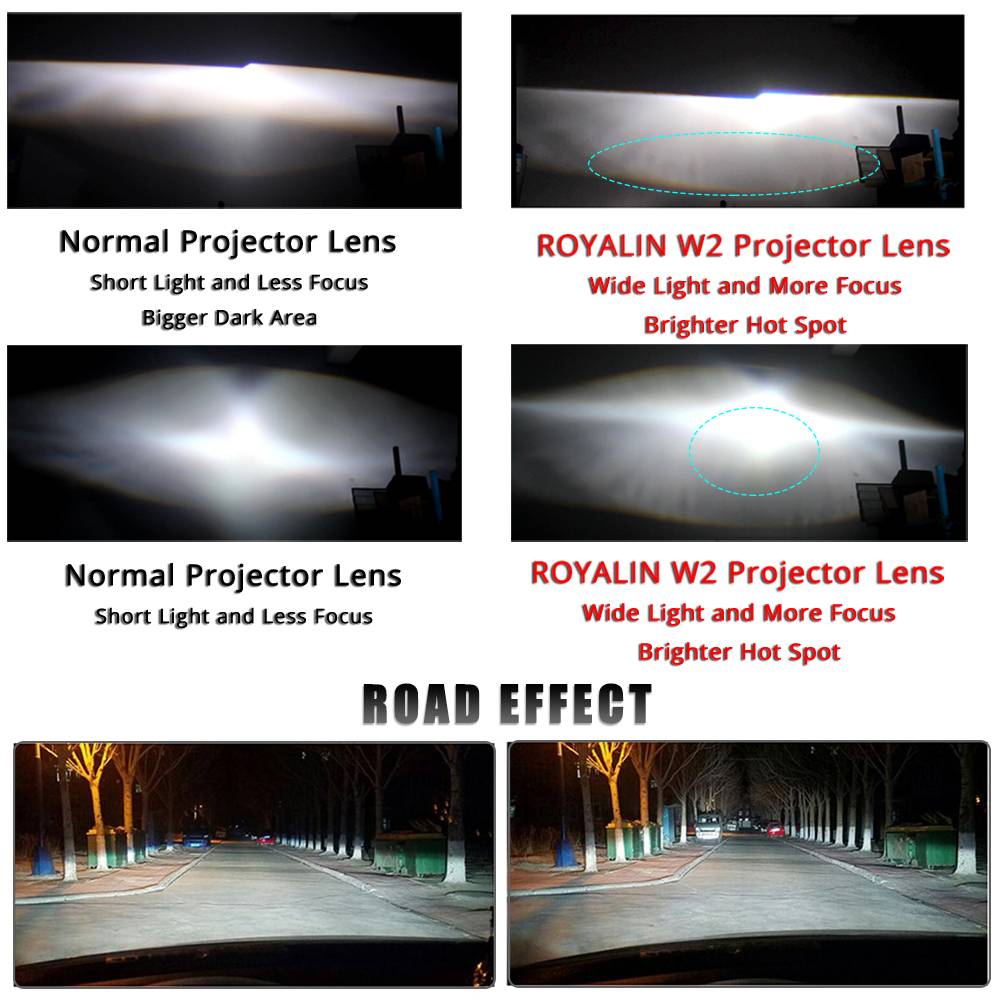

Обычной собирательной линзе не по силам справиться с необходимостью фокусировки рассеянного светового потока в более чёткий и направленный луч, поэтому в газоразрядных световых приборах используют металлический экран, сносно справляющийся с поставленной задачей.
Впрочем, такие тонкости не столь важны, ведь по яркости, цветности и другим характеристикам различия между ксеноном и биксеноном не принципиальны. Но зато может иметь место несовместимость на уровне цоколей. Пользователи отмечают, что биксеноновая оптика служить чуть меньше, что можно связать с более сложной конструкцией этих световых приборов.
Кроме режима использования, концептуальное отличие между этими типами светооптики заключается в стоимости. Обычные ксеноновые комплекты намного дешевле, но стоит учитывать, что вам придётся решать проблему дальнего света – возможно, за счёт приобретения второго ксенонового комплекта, что будет уже дороже биксенона с его монолинзой.
В последнее время рынок предлагает более элегантное решение – так называемые билинзы, позволяющие совмещать в ксеноне оба типа луча, дальний и ближний.
В целом автовладелец, намеревающийся заменить штатную галогенную оптику на газоразрядную, должен учитывать следующие факторы:
- ксеноновые комплекты обычно используются для обеспечения работы в режиме ближнего света;
- двухрежимный биксенон – альтернатива совмещённым галогенкам (такая оптика на сегодня считается самой распространённой);
- билинзовый ксенон может оказаться предпочтительнее биксенона, но это технология, которая пока еще хорошо не апробирована.
Отметим также, что внешне отличить ксенон от биксенона по самой колбе затруднительно – они одинаковые, а вот патрон у би чуть больше, как и количество проводов.
