Способы монтажа
В зависимости от потребностей владельцев дома, материалов для возведения здания и отделки стен внутри помещений различают открытую и скрытую установку проводки. Очень значительных различий для всей системы электропитания дома нет. Нужно знать принципы выполнения монтажа, особенности последующего использования сети.
Открытый
Последовательность монтажа:
- Составляется проект электросети.
- По нарисованной схеме на стены, потолок наносится разметка.
- В местах, отмеченных под кабель-каналы и коробы, делаются углубления: болгаркой или зубилом с молотком — для каналов, дрелью с корончатой насадкой нужного диаметра с победитовым напылением — для высверливания круглых углублений.
- Саморезами фиксируются подрозетники, коробки для соединения и разводки проводки, установки выключателей, розеток.
- Прокладка кабеля производится к ЩО от точек подключения и розеток. Для этого будет применяться ВВГ и провода с сечением от 2,5 мм2. В зависимости от расчётной нагрузки электросети используются разные кабели: двух-, трех- или четырёхжильные, разного сечения, медные или алюминиевые.
- К распределительному блоку будет проводиться ВВГ от выключателей и ламп.
Лучше всего делать маркировку при прокладывании проводки в частном доме, используя разноцветные термонасадки. Тогда будет проще оперировать проводами, не запутываясь в их назначении.
В распределительных блоках для соединения жил проводов применяются WAGO (клеммы быстрого зажима) или СИЗ-колпачки (цветные зажимы). В ЩО входит ВВГ кабель на фазу, в УЗО – нейтраль (ноль) с верхним креплением, а снизу подводится провод заземления. После полной сборки и подключения всех элементов сети нужно прозвонить её мультитестером и пригласить электрика для перестраховки.
Скрытый
Прокладывание электропроводки скрытым методом имеет минимальные отличия: все провода, которые соединяют основные узлы и приборы системы, помещаются в гофру (пластиковую перфорированную трубу). Она устанавливается под ГКЛ или другие типы отделки, может вмуровываться в стену. Для этого применяется гипсовая шпаклёвка или другие декоративные отделочные материалы.
При внезапном ремонте после окончания всех облицовочных работ разрушать декоративное покрытие не потребуется. Распределительные коробки, подрозетники фиксируются в просверленных или выштробленных заранее нишах.
Проект и схема разводки
Самый ответственный этап, поскольку от качества выполнения зависит эффективность эксплуатации, распределение нагрузки на основные линии системы, безопасность для жильцов. Поэтому лучше всего доверить это электрикам. Основные моменты, которые нужно учитывать при составлении проекта:
- расположение, характеристика щитка;
- измерительный прибор, заведение электропитания в дом;
- кабели и розетки для подключения мощных приборов: стиральной машины, электроплиты, обогревателей;
- проводка для организации группового освещения;
- провода для групповой разводки под выключатели;
- кабели для групповой разводки под розетки для разных бытовых приборов, элементов освещения, декоративных светильников;
- патроны электроосвещения;
- выключатели;
- розетки.
Для составления схемы должны использоваться условные обозначения, которые указывают расположение:
- одинарного, двойного, тройного или другого типа выключателя света;
- одинарной, двойной или многопосадочной розетки;
- точки освещения;
- щитка освещения;
- распределительной коробки;
- вводного шкафа;
- 1-, 2-, …, n-й группы проводов.
Важно
Нужно сделать масштабированный чертёж каждого этажа дома и помещения отдельно.
После указания расположения основных узлов и приборов на схеме прорисовывается разводка проводки. Тип её может быть смешанным, последовательным или параллельным, что нужно использовать по мере экономии и эффективности для конкретной задачи.
Например, лучше выполнить параллельное подключение нескольких розеток на кухне при большом количестве используемых одновременно бытовых приборов, чтобы снизить суммарную нагрузку на проводку.
Для организации освещения дома лучше всего разбить систему на несколько линий:
- жилых комнат, коридора и кухни;
- ванной комнаты, санузла;
- питание розеток в коридоре, жилых комнатах;
- электроснабжение кухонных розеток;
- кабель для подключения электроплиты.
В приведённом примере разбивания освещения на группы используется один из вариантов, поскольку каждый хозяин может организовать питание светильников по потребностям.
Электропроводки
Выбор способов и мест прокладки кабелей. Кабели осветительных сетей могут быть проложены в запотолочных пространствах подвесных потолков, в пустотах железобетонных плит перекрытий, в пространствах под фальшполами. При отсутствии подвесных потолков и фальшполов кабели прокладывают в штробах или в кабель-каналах по стенам и потолкам. Следует учитывать, что нельзя штробить многие несущие конструкции: колонны, балки, плиты перекрытий и некоторые другие. Перед принятием решения об использовании штроб необходимо согласовать их с проектировщиками здания. Как правило не вызывает проблем штробление перегородок, если их толщина позволяет скрытую прокладку в них кабелей. По фасадам зданий кабели прокладывают в стальных оцинкованных коробах или стальных трубах. Основные требования к электропроводкам содержатся в ГОСТ Р 50571.5.52-2011 и ПУЭ.
Деление осветительных приборов на группы. Групповые осветительные сети могут быть однофазными и трехфазными. При большом количестве небольших освещаемых помещений (с площадью 20 – 30 м2) группы рабочего освещения делают однофазными, подключая на группу несколько освещаемых помещений. Помещения с площадью 40 – 60 м2 могут быть освещены отдельной группой. Большие помещения (с площадью 60 – 100 м2 и более целесообразно освещать несколькими группами светильников, обязательно равномерно распределенными по фазам. Всегда необходимо предусматривать возможность включения светильников только в определенной части помещения. Это позволяет в светлое время суток освещать только определенную часть помещения (наименее освещаемую естественным светом). Кроме того, если последовательно включены 5 – 6 и более светильников, то следует иметь возможность включать их через один, что позволит ступенчато изменять освещенность. Протяженные осветительные групповые линии всегда делают трехфазными (особенно это касается освещения больших цехов и уличного освещения). На этом этапе определяется суммарная мощность, необходимая для нормальной работы осветительной установки. При вычислении мощности необходимо учитывать потери в пускорегулирующей аппаратуре.
При проектировании здания проектировщик освещения должен постоянно контактировать с проектировщиками других инженерных сетей: силовых электрических сетей, вентиляции, кондиционирования, отопления, компьютерных и пожарных сетей
Особое внимание следует уделять прокладке воздуховодов приточно-вытяжной вентиляции, прокладываемых за подвесными потолками, так как именно с ними труднее всего «увязать» прокладку электрических кабелей. Часто трассы осветительных и розеточных сетей размечают после выпуска проекта вентиляции, так как обойти лотками с кабелями воздуховоды гораздо проще, чем менять расположение воздуховодов
Выбор типов и сечений жил кабелей групповых линий. Типы кабелей выбирают в зависимости от назначения помещений. Внутри зданий наиболее часто используют кабели ВВГнг-LS, но в некоторых случаях требуются кабели, удовлетворяющие особым требованиям пожарной безопасности, изложенным в ГОСТ 31565-2012.
Сечения жил кабелей должны длительное время выдерживать рабочие токи. Выбор сечений необходимо осуществлять с учетом поправок на температуру окружающей среды и на количество кабелей, проложенных в одном коробе или трубе.
Прихожие, коридоры, лестницы
Прихожая — это первая комната, которую видят люди, попадающие в ваш дом. Роль освещения здесь очень важна: гармоничный свет станет основой благоприятного впечатления от вашего жилища. Свет в прихожей не должен быть слишком ярким, чтобы исключить визуальный дискомфорт у входящих с улицы. При этом света должно быть достаточно для комфортных сборов перед зеркалом.
Для прихожей отлично подойдут бра: этим функциональным светильникам всегда найдется место в любой части вашего дома. Традиционно ими освещают зоны, в которых расположены зеркала или значимые элементы декора. Последовательность одинаковых настенных светильников прекрасно справиться с освещением длинных коридоров.
Если в доме есть лестница, не стоит забывать, что она тоже требует подсветки — это залог безопасности жильцов и гостей. Выбирают светильники, дающие рассеянный свет, с лампами малой яркости (1–3 Вт для светодиодных источников) — специальные светильники для лестниц (маркеры). Они освещают ступени или небольшое пространство вокруг себя; малая мощность светильников и направление светового потока в определенную зону не слепят идущего.
Виды освещения
В соответствие с СП 52.13330.2011 искусственное освещение помещений подразделяется на: рабочее, аварийное, охранное и дежурное.
Рабочее освещение является основным видом освещения и его предусматривают для всех помещений зданий. Также освещают открытые пространства, предназначенные для производства работ, прохода людей и движения транспорта.
Дежурное освещение используют для освещения помещений в нерабочее время. Например, для освещения поста охраны и коридоров. К дежурному освещению не предъявляют требований по освещенности и его качеству.
Охранное освещение предусматривают вдоль границ охраняемых территорий. Требуемый уровень освещенности определяется видом используемых технических средств охраны (видеокамер). При отсутствии технических средств охраны, как правило, достаточно обеспечить освещенность 0,5 лк на уровне земли в горизонтальной плоскости, либо на высоте 0,5 метра в вертикальной плоскости.
Аварийное освещение разделено на эвакуационное и резервное.
Эвакуационное освещение в свою очередь разделено на освещение путей эвакуации (коридоры, лестницы), освещение зон повышенной опасности (предусматривают для безопасного завершения потенциально опасного процесса или ситуации) и эвакуационное освещение больших площадей – более 60 м2 (антипаническое освещение).
Резервное освещение предусматривают в случаях, если технологические процессы требуют нормального продолжения работы при отключении рабочего освещения (диспетчерские пункты, насосные станции водоснабжения и канализации, вентиляционные установки и некоторые другие). Либо если это может вызвать травмирование или гибель людей, взрывы и пожары, утечки вредных химических веществ.
Питание аварийного освещения осуществляют от источников питания, независимых от рабочего освещения. Часто используют для этих целей светильники со встроенными аккумуляторами. Более подробно требования к системе аварийного освещения рассмотрены в статье Аварийное освещение.
До ввода в действие в мае 2011 года Свода правил по проектированию освещения СП 52.13330.2011 виды освещения регламентировались в СНиП 23-05-95.
При этом предусматривались следующие виды освещения: рабочее освещение – обеспечивающее нормируемую освещенность и качество освещения в рабочее время; аварийное освещение – было разделено на освещение безопасности и эвакуационное; дежурное освещение – освещение в нерабочее время; охранное освещение – устанавливается вдоль границ охраняемых территорий. В литературе и некоторых стандартах часто можно увидеть классификацию систем освещения по СНиП 23-05-95, поэтому не помешает знание, как действующей классификации, так и уже отмененной. Хотя существенные изменения коснулись лишь аварийного освещения.
Основные критерии качества осветительных установок рассмотрены в статье Искусственное освещение.
Как осветить ванную?
Столь же требовательным является ванная комната. В этом интерьере обычно есть две зоны освещения, то есть центральный свет, который освещает всю комнату и дополнительные светильники в особенных местах, таких как зеркало.
Основной светильник, установленный на потолке, может принимать любую форму, но он должен быть достаточно эффективным, чтобы хорошо освещать всё помещение. При слишком слабом будет сложно убирать.
Дополнительный светильник должен быть помещен в зеркало, чтобы осветлить лицо и обеспечить удобный макияж, бритье или укладку волос. Отдельные модели зеркал имеют встроенное освещение, что облегчает задачу, для других вам необходимо купить раму и прикрепить ее к стене над панелью или с обеих сторон.
В ванной комнате стоит установить:
- основное освещение на потолке (потолок, люстра, лампа);
- дополнительный источник света у зеркала (бра, бра, отражатели).
Домашнее освещение, виды домашнего освещения
Как правильно освещать кухню?
Кухня – это помещение, которое требует правильно адаптированного освещения для различных видов деятельности. Даже на небольшой площади для комфортного функционирования необходимо несколько источников света.
На кухне должен быть установлен центральный светильник в виде лампы, закрепленной на потолке, и как минимум один дополнительный свет на кухонном столе. Рассеянный источник света неэффективен и недостаточен для комфортного приготовления пищи на кухонном столе или мытья посуды в раковине.
Стоя спиной к свету, вы будете закрывать рабочую поверхность собой, что приведет к недостаточности света при нарезке овощей или мытье посуды. Вам нужен дополнительный источник света, направленный вниз, который равномерно освещает столешницу.
Если кухня достаточно большая, чтобы стол находился дальше от центрального освещения, то над ним стоит установить дополнительные подвесные светильники.
Теплый свет от лампы не только красиво преобразит блюда, но и создаст приятную атмосферу во время еды.
На кухне должны быть прикреплены:
- основное освещение на потолке (точечные светильники на подвесном потолке, лампа, люстра, бра);
- дополнительное освещение, прожекторы под кухонными шкафами и над рабочей поверхностью (светодиодные полосы и полосы, галогенные прожекторы);
- освещение над кухонным столом (подвесные светильники).
Домашнее освещение, рассеянный свет в комнате
Основные виды источников света
Разные типы оптического излучения отличаются характеристиками. Это учитывают при проектировании зданий и систем освещения.
Естественное
Прямые лучи яркого солнца дают освещенность в 100 тыс. лк, отраженные от полной луны — 0,1 лк.
Непрямое излучение в пасмурный день называется рассеянным светом небосвода.
Естественное освещение является наиболее комфортным для человека. Оно содержит полный спектр и имеет белый цвет. Санитарные нормы требуют при проектировании зданий закладывать в помещениях с постоянным пребыванием людей оконные проемы.
Искусственное
Принцип действия электрических светильников основан на различных физических эффектах.
Выделяют 3 вида искусственного освещения:
- общее;
- локальное;
- направленное (акцентное).
Назначением первого типа является создание равномерного светового потока во всем помещении.
Локальный тип ориентирован на ограниченную зону, например на письменный стол.
Направленное освещение призвано сфокусировать внимание наблюдателя на какой-нибудь детали интерьера. К этому типу относится подсветка инсталляции в выставочном зале, декоративного фонтана у бассейна и т
д.
Источники света
На сегодняшний день для освещения квартир используются самые разные лампочки, всевозможные типы люстр, бра и торшеров. В специализированных магазинах в Москве и других крупных российских городах представлен широкий выбор подобной продукции на любой вкус и кошелёк.
В качестве же прямого источника света применяются:
- лампы накаливания;
- светодиодные устройства;
- люминесцентные лампы;
- оптическое волокно;
- металлогалоидные лампочки;
- галогенные лампочки.
Все вышеперечисленные виды имеют как преимущества, так и недостатки использования. Приведём простой пример: популярные ранее лампы накаливания не соответствуют современным тенденциям, так как потребляют большое количество электроэнергии, а качество света весьма низкое.
Естественный свет
Лучшим украшением деревянного загородного дома, да и обычной квартиры является естественное освещение. Оно не только не вредит зрению и положительно влияние на самочувствие людей, но и эффектно смотрится в любом интерьере. Чтобы в полной мере насладиться живым светом, в частных домах делают окна во всю стену, выглядит это просто изумительно. Однако такого эффекта очень сложно добиться в условиях однокомнатной или двухкомнатной квартиры.
Искусственное освещение
Вариантов освещения в квартире придумано множество, но не каждый подходит к выбранному стилю помещения. Стоит помнить, что искусственный свет предполагает не только монтаж дорогостоящих светильников. К данному процессу следует подходить ответственно, ведь от конечного результата зависит здоровье глаз и нервной системы человека.
Чтобы создать функциональную систему светового зонирования квартиры, необходимо заранее ознакомиться с возможностями установки приборов. На фото ниже изображён универсальный вариант дизайна гостиной с использованием светильников разных видов.
На видео: что нужно учесть при проектировании освещения.
Выбор светильников
На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.
Расшифровка цифр в группе безопасности светильников
Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.
Какие использовать лампы
Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20 °C до +40 °C.
Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.
Светильники на солнечных батареях могут быть разными
Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).
Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.
Какие бывают типы лампочек?
В лампах накаливания или источниках электрического света вольфрамовая нить находится в стеклянной колбе, заполненной благородными газами. Классические лампочки характеризуются низкой светоотдачей и высоким потреблением электроэнергии , поэтому с 2009 по 2012 год лампочки были сняты с продажи, оставив более эффективные заменители.
Лампочки не исчезли полностью из магазинов, но они не предназначены для домашнего использования, как указано на упаковке.
Какова характеристика доступных источников света? Каковы их плюсы и минусы?

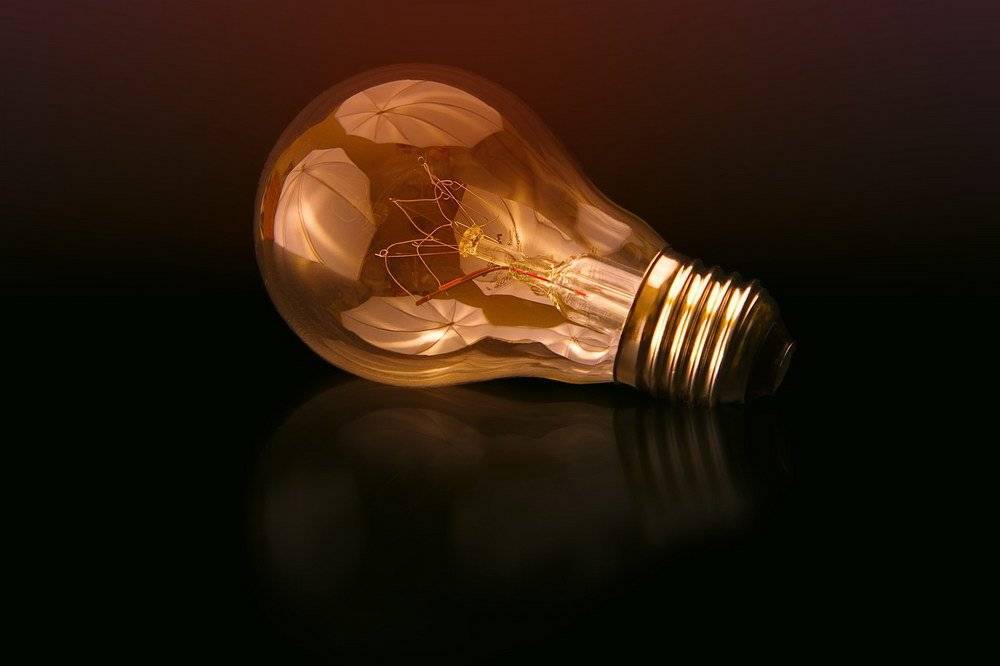

Традиционная лампа накаливания
Лампы характеризуются низкой долговечностью и низкой светоотдачей, но отличаются светом, наиболее близким к естественному, солнечному, который дает достоверное изображение цветов окружающей среды. К сожалению, из-за частого включения и выключения лампочки перегорают.
Их стоимость невелика, но они потребляют много электроэнергии, большую часть которой используют не для освещения комнаты, а для выработки тепла – и вам следует быть осторожным.
Горячей лампочкой можно обжечься, поэтому при замене использованной лампы следует подождать, пока она остынет, и осторожно выкрутить ее через ткань
Галогенные лампы
Ограничив продажу лампочек, галогенные лампы стали их практически идеальной заменой. К сожалению, они не идеальны до конца и, как лампочки, потребляют много электроэнергии. Внутри колбы происходит другой процесс, в результате которого увеличивается световая отдача, но также происходит сильная теплопередача.
Галогены отличаются быстрым воспламенением и равномерным светом, который не искажает цвета и дает точное изображение окружающей среды. Цикл включения не влияет на качество лампы, поэтому он немного дольше, чем у классических ламп накаливания.

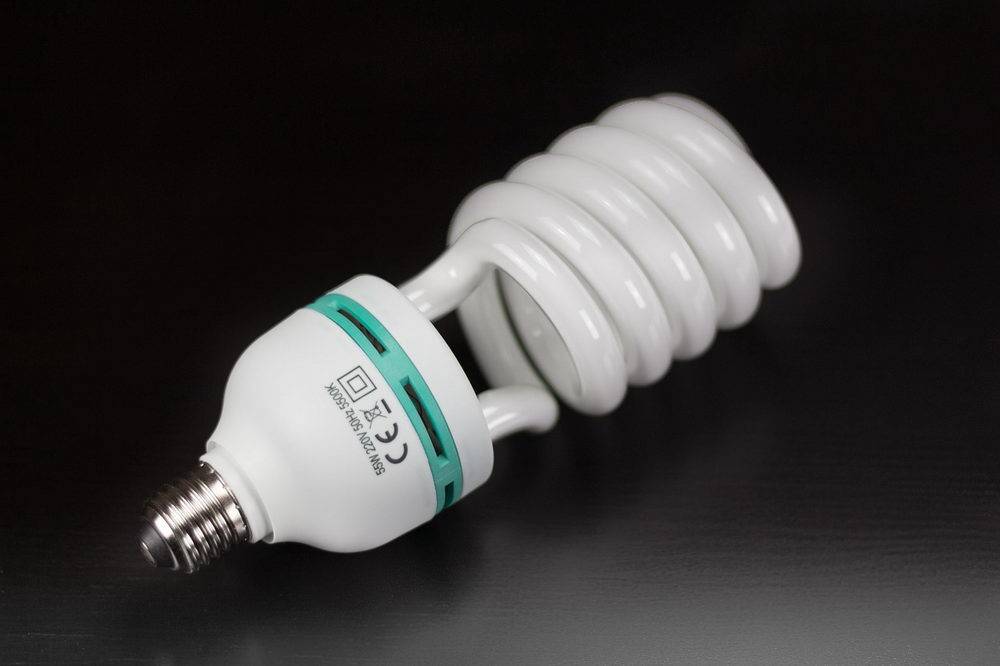

Энергосберегающие лампочки
Их характерным элементом является конструкция – над резьбовым корпусом расположен корпус с электронной системой стабилизации зажигания, позволяющей подключить люминесцентную лампу вместо классической лампочки.
Они работают по несколько иному принципу, потому что свет генерируется при возбуждении люминофора ультрафиолетовым излучением. Это связано с некоторым недостатком люминесцентных ламп, особенно низкого качества, поскольку они часто повреждают внутреннее покрытие и испускают вредное ультрафиолетовое излучение. Если люминесцентная лампа имеет двойной стеклянный корпус, вам не о чем беспокоиться.
Люминесцентные лампы могут принимать разные цвета света благодаря выбору подходящих люминофоров и форм корпуса, что позволяет размещать их в декоративных рамах. Они отличаются высокой прочностью, низким энергопотреблением и устойчивостью к частым циклам переключения.
При выборе люминесцентной лампы для дома стоит обратить внимание на упаковку – слова «быстрый старт» или «быстрый свет» на ней говорят о том, что люминесцентная лампа быстро загорается при включении. Другие лампы этого типа освещаются гораздо медленнее

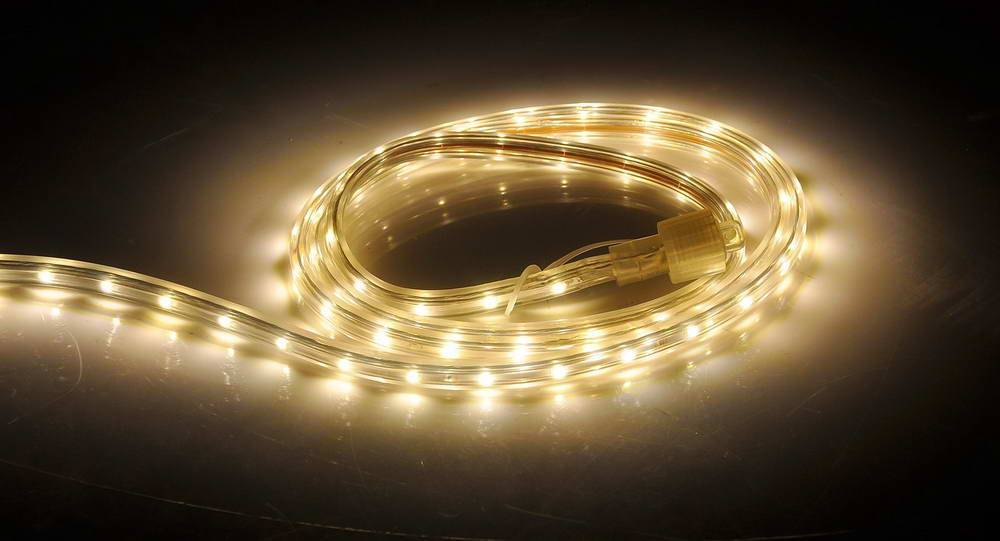

Светодиодные лампы
Источником света в светодиодных лампах является белый светодиод, состоящий из синего светодиода и люминофора. В зависимости от используемого химического состава может быть получен белый цвет с различной цветовой температурой.
На сегодняшний день светодиодные лампы являются лучшими и наиболее эффективными источниками искусственного света, доступными на рынке. Они являются энергосберегающими и очень долговечными, они не нагреваются и используют полученную энергию для излучения света.
Они также отличаются высокой устойчивостью к частоте переключения, поэтому их можно успешно использовать в светильниках с датчиком движения или в ванной комнате .
Идеи современного освещения в интерьере
Успех планирования зависит от нескольких факторов:
- Правильно выбрать характеристики источников света в соответствии с рекомендациями.
- Постараться подобрать температуру светового потока. От этого зависит выразительность интерьера.
- Не напутать с разными стилями интерьера. Многие модели, особенно люстры, бра и подвесные приборы, приходится подбирать под освещение так, чтобы не нарушать дизайн квартиры.
Удачные идеи – те, в которых дизайн прибора освещения органично вписывается в стиль интерьера.
