Оптимальное освещение рабочего места — как его вычислить
Для выявления коэффициента освещенности нужно применить такую формулу:
КО = Световой поток (Ватт)/ площадь помещения (кв.м.)
Пропорционально повышению площади снижается КПД потока света.
Организация комфортного рабочего места
Равномерность освещения — важное требование к рабочему месту. Это важно для обеспечения комфорта глаз в процессе трудовой деятельности, ведь, в противном случае, зрению придется постоянно адаптироваться к сменам типа освещения. Адаптация происходит по мере изменения размера зрачка, количества светочувствительного вещества и т.д
Адаптация происходит по мере изменения размера зрачка, количества светочувствительного вещества и т.д.
Если перейти из очень светлого помещения в полную темноту, глаз будет полностью адаптироваться долго (более часа), обратный процесс займет 15 минут.
Примером неправильного освещения можно назвать подсветку документа на столе и отсутствие освещенности для монитора, книги, на которые тоже приходится регулярно смотреть. Частая необходимость в адаптации вызывает утомление и перенапряжение глаз.
Рекомендации по организации места работы:
- расположение к окну лицом или левым боком для правшей, правым боком для левшей;
- расположение светильника — аналогичным образом, над рабочим местом вне запретного угла 45 градусов;
- исключение ослепления глаз лучами светильника, отражающимися от рабочей поверхности, ножки, основания лампы.
Факторы зрительного комфорта
При оформлении интерьера в офисных помещениях важно учитывать цветовую гамму стен, ведь она по-разному воздействует на человека. Лучше всего выбирать пастельные тона, а также зеленоватые, желтые оттенки, приятные для глаз. Есть и иные факторы зрительного комфорта:
Есть и иные факторы зрительного комфорта:
- подходящая яркость;
- однородность света;
- отсутствие бликов и мерцания;
- нужная контрастность.
Плохо воздействует на глаза блесткость, или сильная слепящая яркость — свойство ярких поверхностей ухудшать контрастность и нарушать зрительный комфорт. Утомление глаз вызывают и колебания света, они сильно снижают производительность труда, поэтому тоже недопустимы.
Выбор ламп для освещения рабочего места
Идеально подходят для глаз светодиодные лампы. Кроме того, они экономичны, длительно служат, потребляют мало электроэнергии при отличном КПД. Менее предпочтительны галогенные лампы, хотя передача цветовой гаммы у них тоже неплохая. Минус их заключается в сильном нагреве и невозможности применять в любых приборах освещения. Также на производстве используются люминесцентные лампы, но свет от них меньше подходит для глаз, является неестественным.
Выбрав подходящий светильник и правильно его расположив, можно быть уверенным в сохранении здоровья глаз.
Виды освещения
Существуют разные классификации освещения. Так, по локализации оно бывает таких типов:
- Общее. Предполагает равномерное освещение помещения без наличия темных или более светлых зон. Присутствие только такого освещения обычно наблюдается в зонах, где рабочий процесс осуществляется неполное время.
- Местное. Локальная подсветка помогает дополнительно осветить определенные рабочие зоны: компьютерный или школьный стол, технику и станки. Оно предполагает установку различных осветительных приборов в непосредственной близости от рабочего места.
Применение исключительно локального освещения согласно нормам недопустимо, поскольку в помещении неизбежно будут присутствовать перепады света — от глубокого затемнения до яркого. Это вызовет проблемы со зрением работников. По источникам света освещение также делится на несколько видов.
Естественное
Естественное освещение создается силами природы: прямыми солнечными лучами, а также диффузным (отраженным) светом небосвода. Отсутствие естественного света неблагоприятно для человека, ведь именно к нему глаза лучше всего приспособлены. Такой свет зависит от времени года и периода суток, в этом его основной недостаток. Но качество и объем поступающего естественного света зависит и от конструкции здания, количества и размера окон.
Существует даже специальная карта светового климата, состоящая из 6 зон, согласно ей должны проектироваться окна в зданиях. Естественный свет делится на такие виды:
- верхний (свет проникает через проемы на участках с перепадами высот дома);
- боковой (свет попадает через окна наружных стен);
- комбинированный (сочетание двух предыдущих видов).
Искусственное
Без искусственного освещения в сумеречное время суток, в пасмурный день или зимой, когда рано темнеет, нормальный рабочий процесс невозможен. В качестве дополнительных источников света выступают лампы, светильники, торшеры, бра и прочие электроприборы. Обычно в офисы и на производство приобретают галогенные и светодиодные лампы. Обычные лампочки накаливания сейчас применяются редко, поскольку они тратят много электроэнергии, быстро выходят из строя.
Чаще всего освещение бывает смешанным, когда естественное сочетается с искусственным. Последнее также подразделяется на следующие виды:
- Рабочее. Обычное освещение, которое ежедневно применяется сотрудниками, помогает обеспечению рабочего процесса.
- Аварийное. Включается только при аварии, в экстренной ситуации, когда основное освещение отключается.
- Эвакуационное. Применяется для подсветки путей эвакуации людей при ЧС, обычно является не таким мощным, как рабочее.
- Охранное. Используется охранным персоналом, присутствует не на всех предприятиях, а по необходимости. Не нормируется по интенсивности.
- Дежурное. Остается включенным даже по окончании рабочего процесса (например, небольшое освещение коридоров в больших зданиях).
Гибридное освещение
Гибридными называются системы, включающие естественное и искусственное освещение. Они подходят для случаев, в которых только солнечного света недостаточно для создания соответствующего нормам уровня освещенности. При определении значения светового потока естественное освещение не учитывается – расчеты выполняются только для электрических источников.
Необходимость в гибридном освещении появляется, если значение КЕО ниже допустимого значения – 1 или 1,2%. Если этот показатель, зависящий от затененности, типа стекла и ширины окон, не соответствует норме, вместе с естественным освещением на рабочем месте устраивается искусственное. Источники света устанавливают только на тех участках, на которых КЕО ниже нормы.
Последствия неправильного освещения
Несоблюдение требований к освещению рабочих мест на любом предприятии чревато понижением общей работоспособности. Кроме того, зрение персонала утомляется, возникает прямая угроза здоровью, возможно даже развитие близорукости. На предприятиях, где руководство халатно относится к вышеизложенным требованиям, повышается риск производственного травматизма, может также увеличиться количество брака. Нередки случаи, когда возникает текучка кадров. Ведь многие люди внимательно относятся к собственному здоровью, и порой зрение оказывается дороже должности или наличия работы.
Требования к освещению рабочих мест, безусловно, должны неукоснительно соблюдаться. Ведь люди, как правило, проводят большую часть жизни на работе или в закрытых помещениях, где неправильное освещение может подорвать их здоровье.
Защита осветительных сетей. Электропроводка
Согласно ПУЭ осветительные сети защищаются от токов короткого замыкания во всех случаях. Номинальные токи аппаратов защиты должны быть не менее расчетных токов защищаемых участков и не должны отключать электроустановку при включении ламп. В качестве аппаратов защиты применяются плавкие предохранители, автоматические выключатели с регулируемыми, нерегулируемыми и мгновенно действующими расцепителями. Они монтируются в щитках и шкафах, которые устанавливают в специальных помещениях. Способы выполнения осветительных сетей должны соответствовать требованиям надежности, долговечности, пожарной безопасности.
Сечение проводов и кабелей следует рассчитывать исходя из условий нагрева (длительно допустимой токовой нагрузки), допустимой потери напряжения и механической прочности. Сечение заземляющих и нулевых защитных проводников надо выбирать с соблюдением требований ПУЭ. Электропроводка должна быть выполнена открытой или скрытой и иметь исполнение и степень защиты с учетом требований ПУЭ. Изоляцию проводов независимо от вида электропроводки необходимо рассчитывать на напряжение не ниже 500 В (при напряжении сети 380/ 220 В). Места соединения и ответвления жил проводов и кабелей, а также соответствующие зажимы должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей. Соединения проводов и кабелей и их ответвления выполняют с помощью соединительных и ответвительных коробок, изготовленных из несгораемого материала, а металлические коробки должны иметь внутри надежную изолирующую прокладку.
Не допускается совместная прокладка в одной трубе, пучке, замкнутом канале конструкции взаиморезервирующих цепей, силовых и осветительных цепей, рабочего и аварийного освещения, цепей различного напряжения, открытая прокладка через складские помещения транзитных кабелей и проводов, установка штепсельных розеток в помещении склада
Часть 1
Часть 2
Какую продукцию нельзя продавать
СП 2.3.6.3668-20 предусмотрен перечень продукции, которая недопустима для реализации населению (п. 8.11). Это:
- пищевая продукция без товаросопроводительных документов;
- пищевая продукция, не соответствующая органолептическим показателям;
- негерметичные, деформированные, консервы и банки с признаками бомбажа и микробиологической порчи;
- позеленевшие клубни картофеля;
- размороженная и в последующем повторно замороженная пищевая продукция;
- пищевая продукция с истекшими сроками годности;
- пищевая продукция без маркировки, предусмотренной требованиями технических регламентов;
- невыпотрошенная птица (кроме дичи);
- яйца с загрязненной скорлупой, с пороками и дефектами;
- утиные и гусиные яйца;
- продукты домашнего приготовления;
- бахчевые культуры частями и с надрезами.
Отдельно отмечено, что продажа сырого молока на сельхозрынках допустима при наличии в месте его реализации предупреждающей надписи о необходимости его кипячения.
Светодиодное освещение торгового зала
Высокотехнологичные LED-светильники сегодня активно применяются в общественных помещениях. Их использование оправдывает себя как в плане конструкционного устройства, о чем уже говорилось применительно к организации точечной подсветки, так и в характеристиках функциональности и энергоэффективности.
Для светодиодных приборов практически нет ограничений в отношении реализации конструкционного форм-фактора. Диоды размещаются и в мелких встраиваемых светильниках, и в крупных панелях освещения, которые буквально заливают фотонами огромные пространства. При этом, в отличие от люминесцентных потолочных моделей, LED-освещение для торговых залов обходится дешевле по расходам на электроэнергию при том же рабочем эффекте. Другое дело, что сами светодиоды стоят порой в несколько раз дороже.
Что еще важно, производители данной разновидности источников освещения все охотнее сегментируют их по категориям применения. Появляются узкоспециализированные модели для конкретных задач – вплоть до освещения определенной группы товара, если говорить о применении в торговых залах. Плотное совмещение LED-приборов с товарами избавлено и от рисков воспламенения, что тоже важно
Благодаря низкой степени тепловыделения такие устройства безопасны для легковоспламеняемой продукции и в этой характеристике им нет альтернативы на сегодняшний день
Плотное совмещение LED-приборов с товарами избавлено и от рисков воспламенения, что тоже важно. Благодаря низкой степени тепловыделения такие устройства безопасны для легковоспламеняемой продукции и в этой характеристике им нет альтернативы на сегодняшний день
Почему освещение — это важно
Одно только освещение способно существенно изменить восприятие магазина и/или товара.
Например, недавно у нас был кейс с детским магазином. В торговом центре произошла реконструкция парфюмерного магазина, который находился рядом. Владельцы ТЦ решили, что такой шикарный магазин теперь не может соседствовать с «магазином из 90-х» и попросили владельцев детского магазина также провести реконструкцию, чтобы соответствовать соседу.
Мы исследовали существующее освещение и разработали новую систему — на основе трековых светильников с теплым оттенком (температура цвета — 3000К). И детские цветные товары стали выглядеть ярко, магазин приобрел совсем другой вид. Результат хорошо виден на фото.
До:
Фото предоставлено автором
После:
Фото предоставлены автором
Еще один интересный кейс получился с магазином «Терволина» (сеть магазинов обуви и аксессуаров).
Торговая точка расположена на первом этаже торгового центра. Общая площадь магазина 300 м2. Он условно поделен на мужскую и женскую зону. Общая освещенность в магазине в отдельных участках составляла 100−150 лк (люкс — единица измерения освещенности — Прим. «Про бизнес.»), при минимальном нормативе 800 лк. Исходя из поставленного заказчиком бюджета, мы подобрали светодиодные светильники. Уже в момент замены светильников в мужской зоне мы заметили, что покупателей стало больше, чем в остальном магазине. За час работы по реконструкции света было куплено сразу 4 пары мужских ботинок. Магазин работает с этого момента уже третий год и показывает стабильный результат — продажи выросли на 30%.
Фото предоставлено автором
В освещении важно учитывать все:
- Освещение торгового зала, зонирование
- Подсветка полок и товара
- Свет в витринах
- Освещение кассовой зоны
- Свет на складе
У каждого участка свои особенности и требования. Выделить что-то одно невозможно, потому что только комплексный подход к освещению в магазине может создать нужную атмосферу для покупателя. И каждый магазин требует индивидуального подхода.
Часто в отделах декоративной косметики, например, используют светильники с низким CRI (коэффициент цветопередачи). Бедные девушки бегают на улицу, чтобы понять, какой же на самом деле они покупают оттенок помады или теней. В целом, по нашим наблюдениям, в России 90% магазинов косметики имеют такие проблемы со светом.
Фото предоставлено автором
Мы наблюдаем и проблему с освещением в офисах. К сожалению, практически все производители офисного света заточены на высокую эффективность светильников и их низкую стоимость. В результате мы получаем светильники холодного несбалансированного спектра, с низким CRI — обычно 65−75. Офисные сотрудники, которые работают при таком свете, очень быстро утомляются и теряют работоспособность. Работодатель экономит на электроэнергии, на стоимости самих светильников, а по факту теряет в эффективности своего бизнеса. И думаю, это значительно бóльшие деньги, чем он экономит и планирует экономить на электроэнергии.
Какие изменения
Сразу скажем, что по сравнению с прежними правилами требований стало меньше. Некоторые из них уточнили. Но есть и новшества. Например:
- контейнеры, тележки и корзины для самообслуживания покупателей нужно обрабатывать и хранить отдельно от торгового оборудования и инвентаря;
- у потолков, стен и полов всех помещений не должно быть дефектов и признаков поражения плесневыми грибами;
- запрещена продажа позеленевших клубней картофеля;
- в палатках, киосках и торговых павильонах можно использовать антисептики вместо установки раковин для мытья рук. Это касается нестационарных торговых объектов, которые реализуют непродовольственные товары и нескоропортящуюся пищу в упаковке.
Интересно, что в СП 2.3.6.3668-20 не установлены точные параметры условий хранения пищи. То есть, температура, высота от пола, расстояние от стен и пр.
С 2021 года уточнено правило о том, что склады для пищевых и непродовольственных товаров должны быть раздельными. Теперь, если соблюсти это требование невозможно, можно размещать товары в разных зонах (участках) одного помещения. При этом необходимо исключить:
- соприкосновение таких товаров;
- загрязнение;
- изменение органолептических свойств пищи.
В чём измеряется количество света в помещении и на улице?
СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).
Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).
Основные требования для уличного освещения.
| Объекты | Минимальная ср. освещённость, в люксах | Минимальное распределение света |
| Категория А1 (дороги с пропуском 10 000 ед/ч) | 30 | 0,35 |
| Категория А2 (дороги с пропуском до 9 000 ед/ч) | 20 | 0,35 |
| Категория А3 (дороги с пропуском до 7 000 ед/ч) | 20 | 0,35 |
| Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч) | 20 | 0,35 |
| Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч) | 20 | 0,35 |
| Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч) | 15 | 0,35 |
| Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч) | 15 | 0,25 |
| Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч) | 6 | 0,25 |
| Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч) | 6 | 0,2 |
| Трамвайный путь обособленного типа | 10 | — |
| Центральные улицы, площади общественного назначения, ТЦ | 10 | — |
| Центральные улицы в жилых частях города | 6 | — |
| Переулки в жилых частях города | 4 | — |
Нормы естественного освещения для зон пешеходного типа.
| Объекты | Минимальное ср. значение параметра, лк | Минимальное распределение света |
| Область перед входом в комплексы общественного назначения | 20 | 0,30 |
| Переходы для пешеходов в непроезжей и исторической зонах города | 10 | 0,30 |
| Переходы для пешеходов, входы | 6 | 0,20 |
| Тротуары | 4 | 0,20 |
| Аллеи, переулки, проезды административных и жилых участков | 2 | 0,10 |
| Аллеи бокового типа, вспомогательные входы в парки | 1 | 0,10 |
Требуемое освещение в административные здания.
| Объекты | Мин. ср. освещённость по горизонту |
| Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки | 300 |
| Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории | 400 |
| Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа | 500 |
| Каталоги для чтения, залы для собраний, фотокомнаты | 200 |
| Фойе, архивные | 100-150 |
| Хранилища для книг | 75 |
Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).
| Объекты | Мин. ср. значение параметра по горизонту |
| Инвентарные | 50 |
| Палаты | 100 |
| Бассейны крытого типа, рекреационные, спальни | 150 |
| Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки | 200 |
| Мастерские, залы эстрадного типа | 300 |
| Лаборатории техникумов, лаборатории, | 400 |
| Помещения для проведения занятий, | 500 |
Требуемые нормы в производственных помещениях, предназначенных для питания.
| Объекты | Мин. ср. значение параметра по горизонту |
| Объект на производстве шоколада и изделий из него | 400 |
| Раздаточные, хранение изделий из муки, мороженого, напитков | 300 |
| Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал | 200 |
| Кладовки | 75 |
Требуемое освещение рабочих помещений в медицинских организациях.
| Объекты | Мин. ср. значение параметра по горизонту |
| Приёмные | 500 |
| Операционные | 400 |
| Лаборатории, процедурные комнаты | 300 |
| Регистрационная, комнаты для мойки | 200 |
| Комнаты для ожидания, склад препаратов, помещения бытовых назначений | 150 |
| Коридоры, лестницы | 100 |
| Уборные | 75 |
Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.
Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.

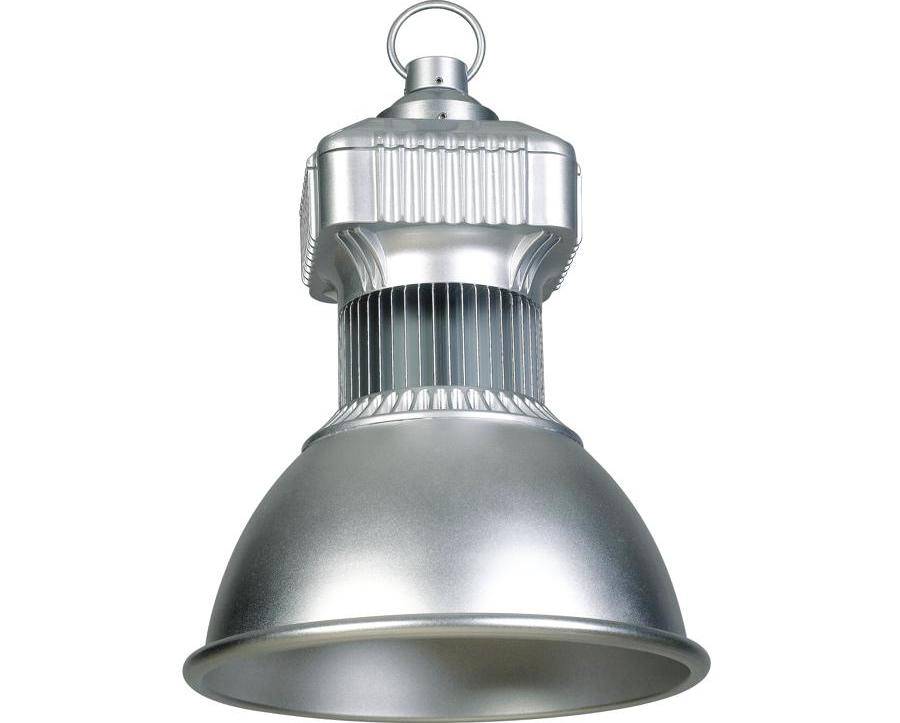

Особенности монтажа складов и логистических комплексов
Места расположения светильников просчитываются заранее исходя из расстановки оборудования, мебели, требуемого освещения.
При монтаже строго следят за расположением светильников вдали от воспламеняющихся, сгораемых элементов конструкций.
Все технические нюансы монтажа описываются в нормативных документах:
- Правила устройства электроустановок (ПУЭ);
- нормы противопожарной службы НПБ 249-97;
- ГОСТ 15597-82 «Светильники для производственных зданий»;
- ГОСТ 30852.0-2002 (взамен ГОСТ Р 51330.0-99) «Оборудование взрывозащитное»;
- ГОСТ 50571.8-94 «Электроустановки зданий».
Важными моментами являются следующие:
- Осветительная система защищается от токов короткого замыкания. Подбираются надежные защитные приборы (автоматы, предохранители).
- Не должно быть отключения установок при включении ламп.
- Сечение проводов подбирается с учетом механической прочности, электрической нагрузки, потерь напряжения.
- Изоляция проводов, зажимы, соединения, ответвления подбираются такими, чтобы выдерживать напряжение не менее 500 В.
- Осветительная система прокладывается отдельно от других кабелей.
- Аварийные, рабочие кабели разделяются при монтаже.
- Не применяются транзитные кабели, штепсельные розетки.
- Все установки должны быть заземлены.
Электромонтажникам необходимо строго соблюдать технику безопасности. Работники должны иметь 3 группу по электробезопасности (или 2, но под руководством человека с 3-й группой). Особенно это относится к работам на высоте:
- С приставных лестниц, стремянок длиной менее 5 метров. Работать следует с применением защитных приспособлений, вдвоем.
- С лесов, площадок мостовых кранов с защитным ограждением высотой выше 1 м и сплошным настилом.
- С люлек, подъемников, телескопических вышек при прохождении соответствующего инструктажа.
- Для работ на высоте у работников должна быть как минимум 1 группа безопасности.
Точные значения параметра в цифрах
Согласно СанПин нормы освещенности на рабочем месте должны выдерживать следующее:
- если требуется высокая точность при зрительной работе, а минимальный размер объекта распознавания составляет 0,3-0,5 мм, потребуется:
- нормы искусственного освещения: при комбинированном свете — 2000-400 лк, при свете общего типа — 500-200;
- для естественного: при верхнем либо комбинированном варианте — 5 %, при боковом варианте — 2 %;
- нормированные показатели для комбинированного освещения: при верхнем либо комбинированном освещении — 3 %, при боковом освещении — 1,2 %;
- если требуется средняя точность при зрительное работе, а минимальный размер объекта -0,5-1:
- для искусственного типа: при комбинированном варианте — 750-300 лк, при варианте общего типа — 300-150;
- норма освещенности при естественном типе: при верхнем либо комбинированном варианте — 4 %, при боковом варианте — 1,5 %;
- для комбинированного освещения: при верхнем либо комбинированном освещении — 2,4 %, при боковом освещении — 0,9 %;
- если требуется низкая точность при зрительной работе, а минимальный размер объекта 1-5:
- нормы освещения для искусственного типа: при комбинированном варианте — 300-200 лк, при варианте общего типа — 200-100;
- естественное освещение: при верхнем либо комбинированном освещении — 3 %, при боковом освещении — 1 %;
- для комбинированного освещения: при верхнем либо комбинированном освещении — 1,8 %, при боковом освещении — 0,6 %;
- при общем наблюдении: искусственное освещение (75-30 лк), верхнее либо комбинированное естественное (1 %), боковое естественное (0,3 %), верхнее либо комбинированное освещение комбинированного типа (0,7 %), боковое комбинированного типа (0,2 %).
Это рекомендованные значения, приводящие к оптимальному КЕО, которые требуется соблюдать, когда организуется освещение помещений. Стоит учитывать особенности конкретного помещения, его специфику для корректной освещённости рабочего места. В зависимости от них или от рекомендаций отраслевых актов, которые регламентируют вопросы данного параметра, может потребоваться провести дополнительные работы, которые обеспечат иные показатели.
