Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Из каких материалов изготавливают

Самые распространенные кессоны – металлические круглой формы. Под определенные нужды они могут быть квадратной или прямоугольной формы. Реже кессоны делают из пластика и железобетонных колец.

Металлический кессон

Стальная коробка, обработанная снаружи антикоррозийным покрытием с толщиной металла 3-6 мм.

Преимущества

Герметичность

Мы уделяем особое внимание качеству изготовления и качеству сварных швов;
Благодаря герметичности есть возможность установки в нем оборудования для скважины, в том числе электрического;
Простота монтажа (относительно бетонных колец и пластикового кессона);
Механическая прочность, устойчивость к давлению грунта;
Надежная фиксация в грунте. Пригрузка грунтом на тело плюс сварка с обсадной колонной предотвращает всплытие кессона;
Срок службы до 50 лет. Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Недостатки

• Большой вес;
• Необходимость сварочных работ. Наш кессон может комплектоваться компрессионным соединением и герметичными отводами. В данном случае отпадает необходимость в сварочных работах, что значительно облегчает процесс монтажа;
• Подверженность коррозии. Плохая антикоррозионная обработка и неквалифицированный монтаж значительно сокращают срок эксплуатации кессона.

Пластиковый кессон

В последнее время набирает популярность способ обустройства скважины при помощи пластикового кессона. Давайте рассмотри его преимущества и недостатки.

Преимущества

• Вес. В сравнении со стальным кессоном или бетонными кольцами он в несколько раз легче:
  • Вес пластикового кессона ≈ от 50 до 100 кг в зависимости от производителя;
  • Вес металлического кессона Ø1 м. ≈ 250 кг;
  • Вес 2-х бетонных колец с внутренним диаметром Ø1 м. и общей высотой 1,8 м. ≈ 1200 кг.
• Не корродирует;
• Срок эксплуатации более 50 лет.

Недостатки

• Слабая прочность. Пластик под давлением грунта деформируется, в обводненных грунтах возможно всплытие кессона. В связи с этим, монтаж выполняется по определенной технологии, отсюда вытекает следующий недостаток;
• Сложность монтажа:
  1. Монтаж выполняется на армированное бетонное основание с толщиной от 10 см. с последующим креплением к нему. Это необходимо для предотвращения всплытия кессона;
  2. Делается обсыпка пескобетонной смесью (цементным раствором), для защиты от давления грунта и сохранения формы кессона.

Заблуждения о пластиковом кессоне

1. Хорошая теплоизоляция. Незамерзание воды в кессоне обеспечивается за счет тепла идущего от земли, а не за счет теплоизоляции. Бесспорно, теплопроводность металла выше, чем у пластика, только в случае с кессоном это не имеет большого значения;
2. Хорошая гидроизоляция. Пластиковый кессон сам по себе герметичен, но он должен соединяться с обсадной колонной и трубопроводом, вот с герметизацией этих отводов иногда возникают трудности. Как и в большинстве случаев, важную роль здесь играет человеческий фактор. Хорошая гидроизоляция напрямую зависит от квалификации монтажника, впрочем, как и со стальным кессоном;
3. Низкая стоимость.

Давайте сравним:

	Пластиковый	Стальной
Средняя цена	41000 рублей	24000 рублей
Земляные работы	При одинаковых размерах стоимости равны
Монтажные работы	• Установка в котлован • Герметизация отводов Плюс + Перед началом работ необходимо изготовить армированное бетонное основание + выполнить обсыпку пескобетонной смесью + учесть время необходимое на дополнительные работы (2-3 дня)	• Установка в котлован • Герметизация отводов
Итого:	Общая стоимость оборудования и монтажа пластикового кессона в два-три раза выше, чем для стального кессона.

Кессон из железобетонных колец

Железобетонные кольца для обустройства скважины используется монтажными организациями крайне редко.

Почему редко применяют:

• Неудобство монтажа в связи с большим весом бетонных колец;
• Негерметичность конструкции. Теоретически выполнить работы по гидроизоляции основания, колец и соединений возможно, для этого потребуется полный доступ к наружной поверхности кессона в готовом состоянии, что довольно трудозатратно;
• Для возможности обслуживания необходимо предусмотреть установку дренажного насоса (сделать углубление), на случай затопления.

Железобетонный кессон позволяет выполнить отвод воды от скважины ниже глубины промерзания, во всем остальном он уступает возможностям металлического и пластикового кессона.

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Поверхностные насосы и насосные станции

Водоснабжение дома из скважины своими руками

Что понадобится для самостоятельного монтажа?

Термофен.

Если монтируется водопровод от колодца или из скважины с кессоном, то насос присоединяют через термоусадочную муфту. Чтобы муфта села, ее прогревают феном.

T-образный монтажный ключ.

Его вкручивают в адаптер с подсоединенным насосом. Можно купить в строительном магазине за 1000 руб. или сделать самостоятельно из металлических или полипропиленовых труб.

Монтажный ключ для опускания адаптера с насосом в скважину.

Можно сделать самостоятельно из металлических труб.

Г-образный монтажный ключ.

Можно также сделать своими руками из металлических труб. На конце должна быть наружная резьба.

Коронка биметаллическая диаметром 44 мм.

Для сверления отверстия при установке скважинного адаптера.

Паяльник («утюг»).

Нужен для пайки полипропиленовых труб. Средняя цена – 3000 руб.

Аппарат для сварки труб из полипропилена.

Пресс-клещи

. Соединения через пресс-фитинги разовые, неразъемные, поэтому их можно убирать под стяжку. Для монтажа используются специальные прессы, ручные или электрические. Ручные пресс-клещи стоят около 6000 руб., электрические около 50000 тыс. руб. Это надо иметь в виду, если планируется самостоятельный монтаж.

Фитинги.

Для монтажа металлопластиковых труб используют обжимные или пресс-фитинги. Обжимные фитинги затягиваются обжимной гайкой. Гайку надо время от времени подтягивать, поэтому трубопровод с такими фитингами должен быть на виду.

Разводной ключ.

Необходим для монтажа фитингов.

«Шведка».

С ее помощью выполняется захват труб и других элементов без граней.

Герметик.

Для герметизации резьбовых соединений рекомендуется использовать сантехнический лен и паста (шпаклевку), например, Unipak. Крайне не рекомендуется фум-лента и другие подобные материалы.

Подключение гидроаккумулятора, автоматики

Чтобы полностью обустроить скважину для воды, необходимо установить в подготовленную кессонную яму насос, оборудование и автоматику, к которым относятся гидравлический аккумулятор, реле и манометр. Если используют станцию, все необходимые для забора воды узлы собраны в одном модуле, остается только присоединить ее вход к напорной трубе через компрессионный фитинг и аналогичным способом подключить к водопроводу, поступающему в жилое здание.

При подключении насосной станции помощь специалиста и применение специального инструмента необязательны — трубопровод из ПНД соединяют прямыми или угловыми резьбовыми компрессионными фитингами вручную, или используя гаечный ключ на металлических деталях.

При размещении в кессоне погружного электронасоса, на поверхности в камере монтируют элементы автоматики — реле давления и защиты от сухого хода, устанавливают гидравлический аккумулятор и манометр. Данные детали сложно соединять между собой отрезками пластиковых труб ПНД и фитингами, не предусмотренными для этих целей, для проведения работ часто вызывают специалиста. Обычно соединения внутри производят на полипропиленовые трубы методом пайки при помощи специального утюга, для подключения к ПНД-трубопроводу и подведения к металлической резьбе пожарного гидранта вверху, применяемого для полива огорода, используют переходные фитинги с полипропилена на ПНД или металл.

Устройство насосной станции

Скважинные разновидности

Когда проектируется свой домашний водопровод, рассматриваются 2 основных варианта бурения скважин с учетом глубины залегания грунтовых вод:

1. Скважина на песок (песчаная скважина). Такой источник получает воду из достаточно близко расположенного пласта, и глубина, как правило, не превышает 38-42 м. В этом случае искомый пласт располагается в песчанике или верхних слоях суглинка. Дебит песчаных скважин обычно составляет не более 1,5-1,8 м³/ч, что вполне достаточно для среднего домовладения. Основные преимущества: быстрота проходки ствола, небольшая мощность насосного оборудование, использование маломощной техники или специальных приспособлений при строительстве. К недостаткам следует отнести следующие обстоятельства: возможность присутствия примесей в воде, риск загрязнения при нарушении экологических условий, вероятность истощения водоноса (в течение 12-15 лет).
2. Скважина на известняк или артезианская скважина. Она бурится на большую глубину до достижения второго, а то и более глубокого водоноса — в диапазоне 60-240 м. Артезианская вода обладает практически идеальной чистотой, т.к. проходит через многослойный природный фильтр. В ряде случаев она имеет значительную минерализацию в виде повышенного содержания солей, что делает ее более жесткой, по сравнению с водой из верхнего пласта. Дебит такого источника может превышать 10 м³/ч, что обеспечивает потребность. Срок службы составляет более 50 лет. Основная проблема возникает при бурении — необходима специальная техника и привлечение специалистов, что делает скважину дорогой. Кроме того, сложности возникают и в тех случаях, когда нужна прочистка ствола после длительной эксплуатации.

Принятие решение

Проживая за городом, причем неважно — постоянно или в летний период, основной проблемой практически всегда является источник чистой питьевой воды. Конечно, в некоторых населенных пунктах имеется возможность подключиться к централизованному водопроводу и забыть о проблеме

Но для многих это невозможно из-за отсутствия последнего, да и не всегда поступающая вода отвечает предъявляемым требованием.

В таком случае можно обустроить колодец, а еще лучше — скважину для дома. Для выполнения работ потребуется проведение определенных мероприятий:

• предварительные расчеты, схема либо проект планируемого водопровода;
• выбор места на участке, для чего лучше обратиться в специализированную компанию;
• непосредственное бурение;
• анализ воды;
• выбор и покупка нужного оборудования;
• сам монтаж системы водоснабжения.

Водоснабжение частного дома из скважины — схема системы для частного дома

1. Устройство для воды в частном доме — абиссинский колодец, скважина «на песок» или артезианская. При бурении своими руками нужно учесть, что первый водоносный слой («верховодка») непригоден для обустройства снабжения питьевой водой.
2. Насос (помпа). Оборудование устанавливают в скважине или на поверхности.
3. Трубопровод. Чтобы завести его в дом, нужно вырыть траншею ниже уровня промерзания грунта. При составлении схемы необходимо учесть, что чем меньше изгибов, тем сильнее напор.
4. Кессон, приямок или скважинный адаптер. Для защиты насосного оборудования и труб от воздействия низкой температуры и проникновения загрязненных вод устраивают специальную рабочую камеру под землей — кессон. Из-за высокой стоимости часто вместо него делают приямок или крепят в стенке обсадной колонны скважинный адаптер.
5. Гидроаккумулятор. Это емкость для накопления воды и предупреждения перепадов давления в системе. Чем больше ее объем, тем реже будет включаться и дольше прослужит насос.
6. Автоматика для помпы. Это различные устройства для автоматического включения-выключения насоса и контроля его работы: реле давления, датчики сухого хода, манометр.
7. Фильтры, клапаны. Их количество, тип и место установки зависят от вида выбранного насоса. Обязательно наличие обратного и предохранительного клапанов, магистрального фильтра тонкой очистки.
8. Водонагреватель (по желанию).

Если разводка в доме коллекторного типа, то в систему водоснабжения включают распределительную «гребенку». Параллельно с трубопроводом монтируют электрокабель для насоса.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Схемы устройства скважины на воду.

Что учесть при проектировании водопровода на даче из скважины:

1. Наличие свободного места под кессон или приямок. Если его нет, то единственный выход для подвода автономной магистрали — установка адаптера.
2. Наличие других подземных коммуникаций.
3. Глубину расположения подземных вод.
4. Наличие в доме места под установку оборудования.

Выбирать место бурения скважины на питьевую воду нужно с соблюдением требований СанПиН 2.1.4.1175-02.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Недостатки стандартной схемы водопровода из скважины:

1. Зависимость от электроснабжения. Варианты решения проблемы — источник бесперебойного питания, генератор, запас воды.
2. Оборудование занимает много места. Если использовать кессон, то теряется площадь участка, если выбрать адаптер, то часть подвала, чердака или жилого помещения.
3. Для перекачивания воды нужен мощный надежный насос.

Достоинство — проверенная система.

Особенности башенной схемы водопровода в частном доме от скважины

Обустройство башенной системы водоснабжения из скважины:

1. На чердаке устанавливают емкость большого объема. Насос заполняет ее водой. Размер резервуара рассчитывают с учетом максимальной потребности в пиковые часы.
2. После заполнения емкости помпа автоматически отключается поплавковым выключателем.
3. При открытии крана в доме вода самотеком поступает в трубу.
4. После понижения уровня жидкости в емкости до минимально допустимого насос снова включается и заполняет резервуар.

Достоинство этого варианта — экономичность. Недостатки — емкость занимает место на чердаке, напор нестабилен, повышается нагрузка на стены и перекрытия, нужна теплоизоляция.

Схема башенной системы водопровода из скважины.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Если погружной насос не обеспечивает нужного уровня давления, то подключают второй прибор — поверхностный. Глубинная помпа подает воду к наружной, которая и нагнетает жидкость с требуемым напором в трубы.

Для устройства двухступенчатой подачи необходимо соблюдение следующих условий:

• производительность насосов должна быть одинаковой;
• приборы подключают к одному реле давления.

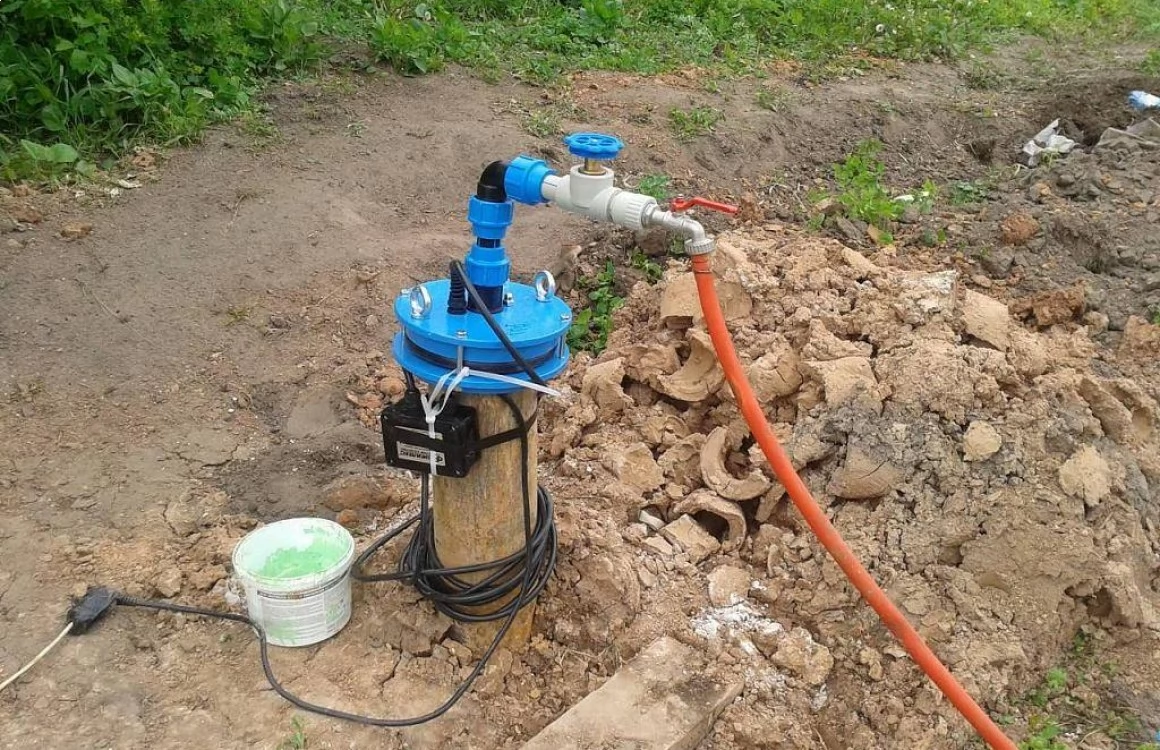

Выбор оголовка

Пожалуй, основной особенностью, которую необходимо учитывать при выборе изделия – это его диаметр. Данная особенность при выборе является основополагающей.

На сегодняшний день диаметр обсадных труб подбирается в соответствии с глубинным насосом для скважин, который будет осуществлять добычу воды.Цена изделия зависит, как правило, от его диаметра и материала. Стоимость колеблется в пределах 90 – 160 мм.

Маркировка изделия

Для простоты выбора, производители зашифровывают характеристики изделия в его маркировку.

На рынке чаще всего можно встретить оголовки от следующих производителей:

• «Водолей»;
• «Джилекс»;
• «Merrill».

Оголовок «Водолей» 133 – 32

В названии этих изделий указывается маркировка типа -ОС 90-110/25 Плибо ОС 133 — 32. Р

асшифровывается она следующим образом:

• ОС – аббревиатура слов:«оголовок скважинный».
• 90 – 110 или 133 – означает диаметры обсадных труб, для которых можно использовать изделие. Соответственно, марки типа 90-110 являются универсальными, рассчитанными на трубы разного диаметра.
• Последние цифры «40, 32 или 25» – обозначают диаметр переходников под трубы водопровода.
• Если в названии имеется буква «П» – то это значит, что оголовок выполнен из пластика. Если буквы «П» в названии нет, значит оголовок сделан из стали или чугуна.

К примеру, оголовок «Водолей» ОС 100 – 32 подходит для обсадных труб диаметром 100 мм и имеет переходник под трубы водопровода диаметром 32 мм.

Устройство скважины

• Скважинный уровнемер
• Крышка для скважины

Способы защиты подземного источника воды от осадков и атмосферных воздействий

Скважину и водоснабжающее оборудование необходимо защищать от негативного воздействия дождя, снега, солнечных лучей, ветра, града и даже упавших веток. Для этого вокруг устья водоисточника строят наземное или подземное сооружение.

Строительство защитной конструкции для водоисточника Источник forum.guns.ru

Павильон наземного размещения

Установка над подземным источником воды сооружения, имеющего вид компактного павильона – это самый упрощённый способ защиты водозаборной конструкции. Чтобы уменьшить теплопотери, постройка немного присыпается землёй. Павильон в таком исполнении будет напоминать отдельно стоящий погреб.

Этот вариант защиты редко реализуется на дачных и коттеджных участках. Чаще его можно увидеть над скважинами, которые используются в промышленных масштабах. Павильон редко устанавливают, потому что сооружение загромождает участок и его приходится дополнительно утеплять.

Наземный защитный павильон над водоисточником Источник skvazhiny.ru

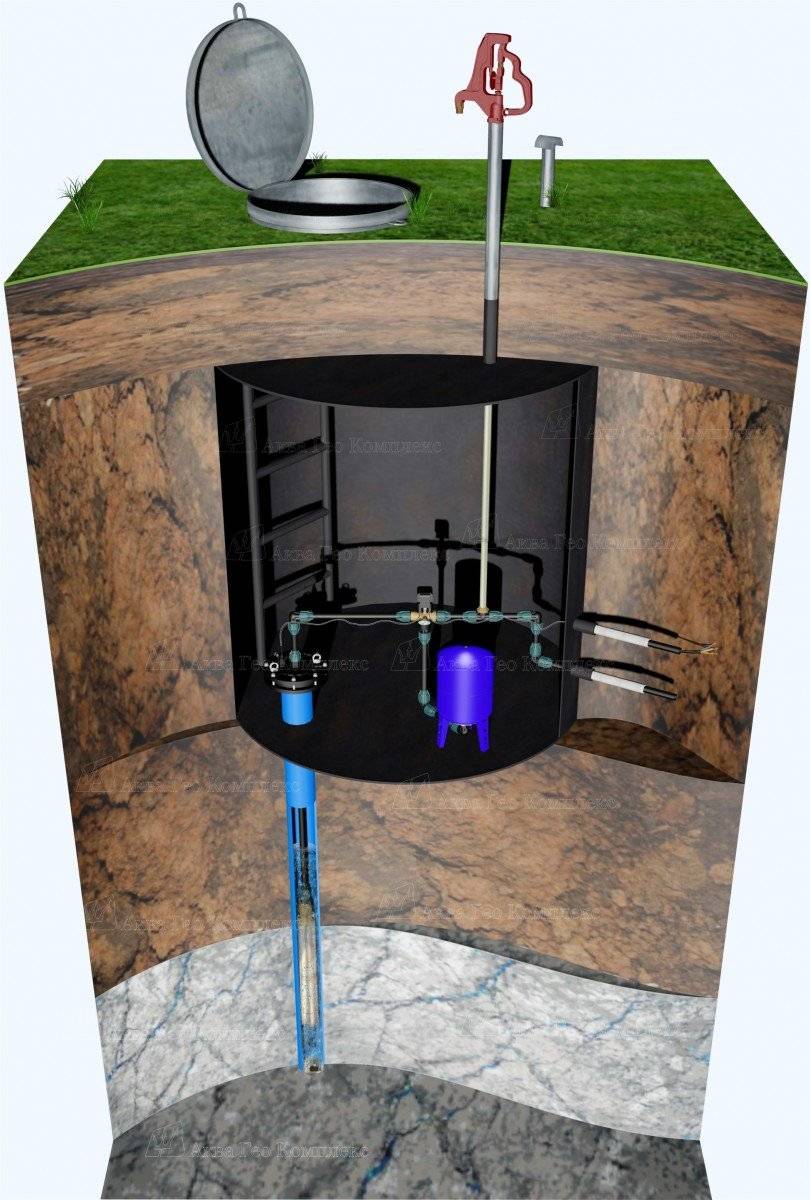

Колодец-кессон под землёй

Когда решается, как оформить скважину для воды на даче красиво, большинство владельцев участков выбирают колодец в виде кессона. Защитная конструкция не загромождает территорию. Подземное размещение позволяет спрятать конструкцию. На поверхности остаётся исключительно маленький люк. Он располагается в одной плоскости с землёй.

Преимуществом кессона также является более лёгкой утепление по сравнению с наземной постройкой. Тем более конструкция вкапывается ниже уровня промерзания почвы. Поэтому подземная часть защитного сооружения располагается в зоне плюсовых температур, что позволяет теплу из почвы немного обогревать кессон. При этом конструкцию необходимо хорошо гидроизолировать, чтобы исключить негативное воздействие грунтовой и паводковой воды на технические устройства подземного источника.

Колодец-кессон может возводиться непосредственно на частной территории, когда выполняется монтаж скважины. Сооружение также доступно в готовом виде. Оно изготавливается на заводах разной формы и размеров.

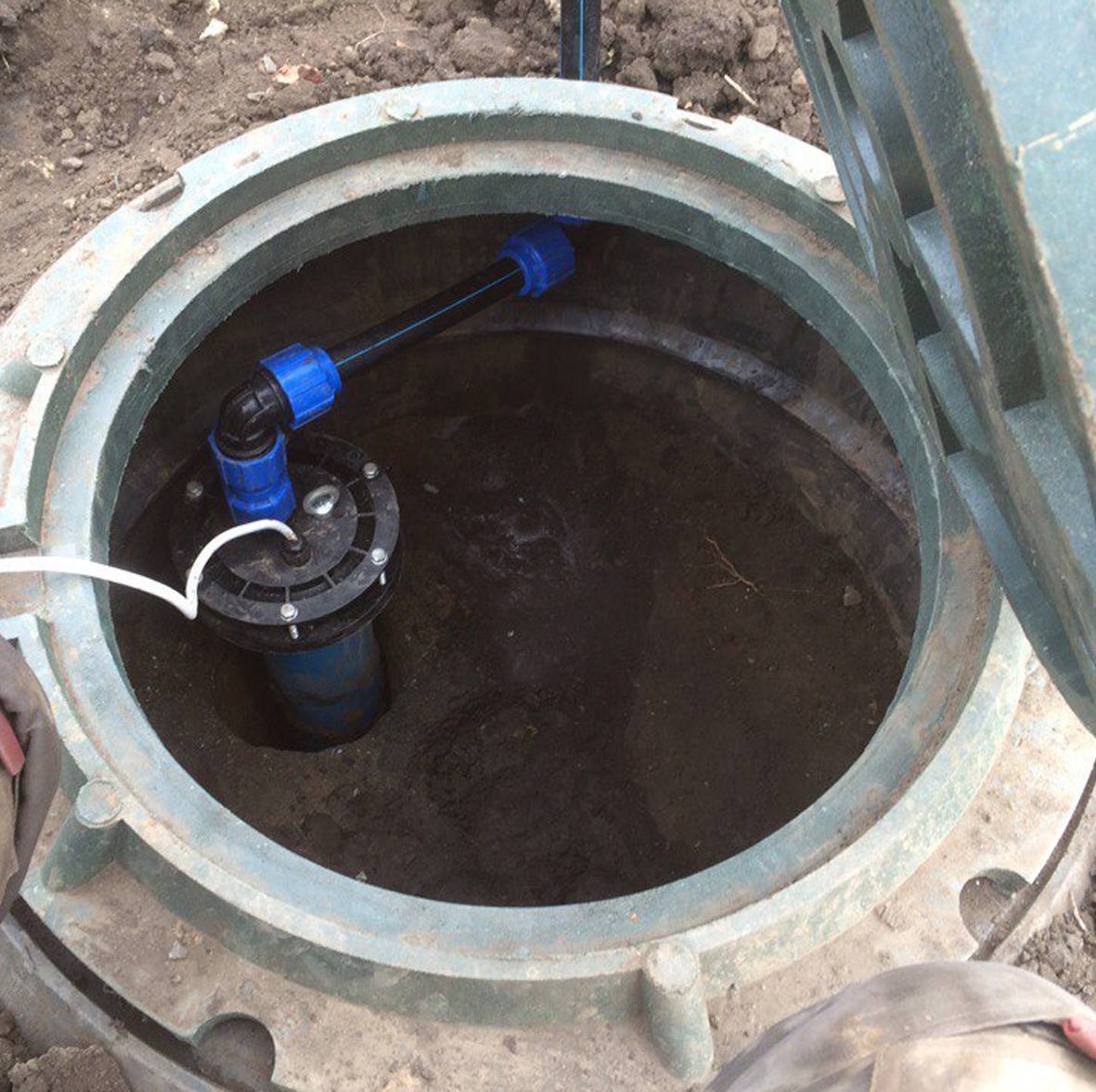

Готовый подземный кессон из пластика Источник userapi.com

Песчаная скважина

Первый вид скважин – фильтровая, или песчаная. Ближайшая водоносная граница располагается в 15-30 метрах под землей. Диаметр углубления составит от 127 до 133 мм, а срок эксплуатации – 6-8 лет. Хотя, судя по многим отзывам и практике, срок службы может доходить и до 15 лет. Времени на обустройство такой вариант не займет много, вполне будет достаточно 1-2 дней.

Но стоит ли бурить песчаную скважину на своем дачном участке? Чтобы ответить на этот вопрос, стоит уяснить некоторые детали. Прежде всего, подземные воды, получаемые таким способом, пригодны лишь для сезонного использования. При длительной эксплуатации скважины водяной слой постепенно стачивается. Вдобавок есть еще ряд недостатков – высокая вероятность заиливания.

К тому же не столь важно, как пробурить скважину на даче своими руками, сколь важно учитывать качество воды. А на такой глубине оно оставляет желать лучшего. Главным образом это обусловлено тем, что она пролегает близко к поверхности земли, а поэтому многочисленным вредным бактериям и солям ничто не препятствует проникнуть в этот водоносный слой

По этой причине следует дополнительно установить фильтры

Главным образом это обусловлено тем, что она пролегает близко к поверхности земли, а поэтому многочисленным вредным бактериям и солям ничто не препятствует проникнуть в этот водоносный слой. По этой причине следует дополнительно установить фильтры.

У песчаного слоя низкий уровень водоотдачи и пропускной способности фильтра. Даже при использовании вибрационного насоса малой мощности необходимой подачи воды вряд ли можно добиться. К тому же область применения такой воды ограничивается лишь бытовыми нуждами, для питья или же приготовления пищи она не годится.

Обвязка скважины: схема, материалы и выполнение работ

Чтобы система водоснабжения работала с высокой эффективностью, нужно правильно спроектировать и установить все ее элементы. Обвязка скважины играет такую же роль, как выбор насоса или подключение труб.

Система водоснабжения частного дома

Что такое обвязка

Важно для автономной подачи воды правильно подключить скважину. Нельзя просто оставить верхний вывод системы под открытым небом, присоединив к ней временные трубы (если речь не идет о дачном доме, где живут летом)

Нельзя просто оставить верхний вывод системы под открытым небом, присоединив к ней временные трубы (если речь не идет о дачном доме, где живут летом)

Нельзя просто оставить верхний вывод системы под открытым небом, присоединив к ней временные трубы (если речь не идет о дачном доме, где живут летом).

В загородном жилище, предназначенном для постоянного проживания, трубопровод следует делать более фундаментальным. Для этого трубы прокладывают в толще грунта, чтобы они проходили ниже уровня промерзания.

Под обвязкой подразумевают целый комплекс работ, который призван решить ряд задач, связанных с подключением и эксплуатацией насосного оборудования и трубопровода.

Обвязка скважины самостоятельно.

К числу таких мероприятий относятся:

• установка насосного оборудования, для чего используются электронасосы, которые нужно опускать в скважинное отверстие (с помощью троса их закрепляют либо на крышке адаптера, либо на оголовке);
• организация бесперебойного водоснабжения дома — для этого осуществляется подключение напорной трубы от электронасоса к водопроводу;
• защита скважин от промерзания, загрязнения и атмосферных осадков;
• обустройство трубопровода и запуск системы.

Выбирается нужная схема обвязки скважины.

Она включает такие этапы, как:

• обустройство кессона, приямка или адаптера;
• проектирование соответствующей конструкции системы водоснабжения;
• выбор насоса и фильтра, которые отвечают потребностям пользователя.

На завершающих этапах производится установка гидроаккумулятора и запуск двигателя.

Оборудование для организации водоснабжения из скважины

Набор необходимых элементов может отличать в зависимости от типа скважины и места ее расположения. В большинстве случаев для обвязки применяют:

• погружной электронасос, которым откачивается вода с глубины колодца;
• мембранный резервуар из стали – гидроаккумулятор необходим для накапливания жидкости под стабильным давлением и защиты двигателей от частых запусков;
• обсадная колонна – выполняет укрепляющую функцию, препятствует влиянию на скважинный ствол давления грунта;
• электрический греющий кабель, который не скважине промерзать до критической отметки;
• кессон – сооружение, обеспечивающее герметичность инженерной конструкции и ее бесперебойную работу.

Это далеко не полный перечень оборудования, которое пригодится для обустройства скважины. Точную смету составит инженер компании, которая будет заниматься реализацией технического этапа работ. На некоторых объектах подключают управленческую систему, чтобы автоматизировать все действия системы водоснабжения. Это современные насосные станции, которые делают эксплуатацию природного родника максимально эффективной и удобной.

Типы водозаборных выработок и грунтов

Питьевой источник во дворе загородного дома представляет собой цилиндрический шурф глубиной 10-150 м. Принцип бурения водозаборных систем основан на вскрытии глубоко расположенных пластов, богатых подземными ресурсами. Водный горизонт — пласт, в трещинах и порах которого находится влага. Пробить колодец или скважину — это значит найти такой источник, который обеспечит нужный объем жидкости подходящего качества.

Существует целый ряд условий, которые необходимо учитывать при устройстве систем забора воды самостоятельно:

1. Дебит — количество влаги, которое может дать скважина в единицу времени (л/с, м³/ч).
2. Годовая амплитуда — глубина залегания пласта в течение года в метрах.
3. Мощность горизонта — толщина водяного слоя.
4. Глубина расположения — границы кровли и подошвы пласта в метрах.

Почва характеризуется 3 типами подземных источников:

• верховодка;
• фильтровые напорные и безнапорные воды;
• артезианские.

Песчаные напорные и безнапорные источники находятся на глубине 40-95 м. Вода среднего качества, но после фильтрации пригодна для питья и приготовления пищи.

Артезианский слой в зависимости от региона строительства располагается на глубине 100-250 м и дает возможность извлекать нужный объем воды высокого качества. Подобные выработки долговечны, затраты по очистке — минимальные, скважины обеспечивают бесперебойную поставку ресурса в течение 35-50 лет.

Прежде чем выкопать скважину, следует выбрать место, определить глубину расположения и качество питьевого источника.

В зависимости от результатов исследования выбирают тип и глубину выработки, которая может быть следующего вида:

• абиссинская («игла»);
• песчаная фильтровая («на песок»);
• артезианская.

Абиссинский колодец («игла») — наиболее простой способ вручную и своими силами обеспечить бесперебойный источник водоснабжения. Для устройства системы достаточно набора металлических штанг и наличия садового бура. Прогнозируемая глубина выработки — 10-12 м, продуктивность — 45 л/мин, срок эксплуатации — 25-30 лет.

Скважины «на песок» состоят из металлической или асбестовой и сетчатого фильтра. Конструкцию помещают в песчаный грунт водоносного слоя, откуда и выполняют забор воды. Дебит источника составляет 0,8 м³/час, глубина — 15-40 м, эксплуатационный ресурс — 10-15 лет.

Артезианский источник рекомендуют пробивать, если потребность в питьевой воде составляет 100-250 л/час. В этом случае прогнозируемая глубина колодца от 100 м, дебит неограничен, срок использования — 35-50 лет.

Поиски воды на участке

Для этого имеются несколько способов:

По горшку

Нужен глиняный горшок, один или несколько и тщательно высушенный силикагель. Насыпать его в горшок в количестве около литра и тщательно высушить. Взвесить на точных весах. Горшок укутать в ткань и зарыть на глубину примерно полуметра, через сутки выкопать и снова взвесить. По изменению веса легко определить, сколько силикагель впитал воды. Повторив опыт несколько раз (или зарыв несколько горшков) можно узнать, где вода ближе всего к поверхности.

Рис.2. Разведочное бурение на воду

Наблюдение

Безветренным вечером жаркого дня или ранним утром нужно присмотреться к своему участку. В местах близкой воды можно будет наблюдать туман, а если он стоит столбом или клубится – вода близко.

Также верным признаком является хорошо различимые столбы мошек, в местах их образования вода есть точно.

Обустройство скважины на воду от А до Я: видео

Ниже приведены примеры видео, наглядно отображающие многие этапы обвязки скважин:

1. Скважинное бурение, самостоятельное обустройство кессона скважины под воду, установка глубинного насоса в скважину, монтаж и подключение гидроаккумулятора, автоматики в кессоне:
2. Бурение, устройство кессонного колодца своими руками, сборка насосной станции для погружного электронасоса:
3. Установка стальной кессонной камеры, монтаж гидроаккумулятора и автоматики для погружного электронасоса:
4. Установка и подключение насосной станции к скважине в кессонной камере из бетонных колец:

Проводя обвязку скважины, ориентируются на физические параметры источника: глубину, дебит, статический уровень, качество воды. Исходя из перечисленных факторов, выбирают тип насоса (поверхностный или погружной), а затем вариант размещения (кессон, дом) и подключения (через оголовок или адаптер). От качества воды зависит сложность фильтрационной системы, обычно артезианские источники требуют применения дорогостоящих систем очистки от оксидов металлов и сероводорода.

Как обустроить колодец на даче (56 фото): типы дизайнерских решений и материалы для отделки

Сегодня строятся дачные дома из блок контейнеров и благодаря качественной отделке таких построек сразу же не удаётся определить из чего они сделаны. Спрашивается, нельзя ли применить дизайнерский подход для внешне непримечательной шахты колодца? Разумеется, можно, главное подключить свое воображение и правильно подобрать отделочные материалы!

В этой статье мы рассмотрим то, как и с применением каких материалов выполняется обустройство колодцев на даче. Разумеется, декорирование такого объекта можно доверить специализированным организациям, которые справятся с поставленной задачей быстро и качественно. Но, к сожалению, цена такого заказа будет высока, а потому выполнить эту работу будет лучше своими руками.

Утилитарный дизайн колодца с применение шпунтованной доски

Типы дизайнерских решений

Декоративные фигуры в оформлении дачного колодца

Методы и материалы, позволяющие оформить колодец на даче, подбираются и применяются в соответствии с типом водозаборной шахты.

Рассмотрим примеры актуальных сегодня дизайнерских решений.

Традиционное декорирование колодца с использованием оцилиндрованного бревна

Как правило, сооружение представляет собой верх шахты, обшитый деревом и укомплектованный крышей, укрытой деревянной дранкой или листовым металлом.

В качестве декоративных элементов применяются резные украшения или художественная роспись лакокрасочными материалами. В качестве подъёмного механизма применяется ручной ворот с барабаном для намотки цепи или троса.

На фото шадуф – колодец с журавлем

Шахта оформляется с использованием любых имеющихся в наличии материалов (древесина, кирпич, камень и т.д.). Отличительной чертой сооружения является подъемный механизм — журавль.

Механизм представляет собой балку, закрепленную между двух поперечных стоек. С одного конца наклонной балки свободно крепится шест, на конце которого, в свою очередь, фиксируется ведро. С обратной стороны балки крепится груз, который обеспечит простоту подъёма полного ведра из шахты.

Важно: Из-за конструкционных особенностей шадуфа, установить полноценную кровлю не удастся, поэтому, для предотвращения попадания мусора в водозаборную шахту нужно предусмотреть применение откидной или сдвижной деревянной крышки. Оформление колодца в восточном стиле. Оформление колодца в восточном стиле

Оформление колодца в восточном стиле

Придать сооружению восточный колорит позволит крыша, выполненная в виде пагоды. Кроме того, можно применить декоративный водопад в том месте, куда будут сливаться остатки воды из ведра.

Ведро, равно как и вся отделка, должно быть изготовлено из натуральной древесины, так как изделия из оцинкованной стали в эстетику востока никак не впишутся.

Декоративный домик для водозаборной шахты

Преимуществом таких конструкций является то, что элемент дизайна будет прикрывать оголовок скважины от попадания в него мусора.
