Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

Правила выбора запорного устройства

Выбор обратного клапана, предназначающегося для отопительной системы, — мероприятие ответственное. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления будет работоспособной и безопасной.

Нужно знать, что вне зависимости от своего типа все обратные клапаны различаются по способу подключения к трубопроводу.

Муфтовые обратные клапаны очень просты в монтаже. Однако резьбовое соединение не может выдержать большого давления, поэтому они имеют ограничения в использовании

Муфтовые устройства оборудуются соединительным резьбовым узлом, что значительно облегчает их подключение к магистрали. Чаще всего таким узлом оснащаются дисковые клапаны, предназначенные для установки в автономных отопительных системах квартиры или же частного дома. Их отличительная черта – небольшой диаметр. Чаще всего он не больше ДУ-50.

Фланцевые изделия представляют собой конструкцию, собранную на основе детали, имеющей отверстия под крепления. При помощи последних она соединяется с основным трубопроводом. Фланцевое соединение намного более прочное, чем резьбовое.

По этой причине фланцевые клапаны широко применяются при обустройстве магистралей большого диаметра. Наиболее востребованы устройства шарового типа.

Межфланцевые приборы предназначены для установки между двумя фланцами труб. Они отличаются небольшим весом и компактностью. Очень часто в межфланцевом исполнении выпускают обе разновидности клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются путем сварки. Такой вариант может использоваться, к примеру, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся на трубу. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще один важный критерий выбора – материал, из которого изготовлено устройство. Это может быть нержавеющая сталь. Такой вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозийным процессам, способен выдержать нагрузку до 10 атм. Это позволяет клапану работать в системе безаварийно и очень долго, однако его стоимость довольно велика.

Меньшая цена у латунных затворов. Они подвержены коррозии, но этот процесс идет очень медленно, что значительно увеличивает срок эксплуатации.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают довольно легко.

Самые прочные клапаны изготавливают из чугуна — они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительную массу.

В силу особенностей производства, из чугуна могут быть изготовлены только корпуса деталей диаметром больше 40 мм. По этой причине для обустройства автономных отопительных систем они используются крайне редко.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно обладает меньшей прочностью, что может привести к преждевременному выходу детали из строя

Выбирая обратный клапан, нужно помнить еще об одном правиле — его диаметр должен точно соответствовать параметрам проходного отверстия.

Очень важно, чтобы рабочее давление системы не превышало максимально допустимые для эксплуатации значения, установленные производителем выбранной модели

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом. В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%. Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Для чего нужен обратный клапан: назначение и устройство

Независимо от конструкции все рассматриваемые фитинги действуют автоматически, передавая поток жидкости лишь по нужному направлению. Срабатывают они от величины давления жидкости, которое должно быть предварительно настроено. В этом случае путь жидкости открывается, а при соответствующем изменении давления – закрывается. Точность регулирования определяется конструкцией устройства.

Устройства продолжают функционировать даже тогда, когда движение жидкой среды в приводной магистрали (например, бойлера) прекращается. Например, вследствие внезапного отключения энергоносителя – сжатого воздуха или электричества. Обратные клапаны работоспособны при действии в разных средах от жидких до газообразных, включая пар или конденсат. В системах канализации они удовлетворительно работают даже если жидкость засорена мелкими фракциями песка.

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя — 0,5 — 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 — 0,4 м, что соответствует падению напора в магистрали на 0,3 — 0,4 бара.

Котловая часть

Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.

Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:

1. Неравномерное остывание теплоносителя.
2. Ошибки при строительстве.
3. Неправильная сборка системы.

Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.

Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.

Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.

Особенности установки

Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:

• Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
• Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
• Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
• Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.

Устройство обратного клапана для воды

Обратный клапан для воды состоит из следующих частей:

1. корпуса;
2. золотника – подвижного исполнительного элемента, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
3. уплотнительной прокладки;
4. пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни. Этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

• Клапан с размером 1 дюйм. Пользуется высоким спросом.
• Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.
• Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление.

Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход. Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

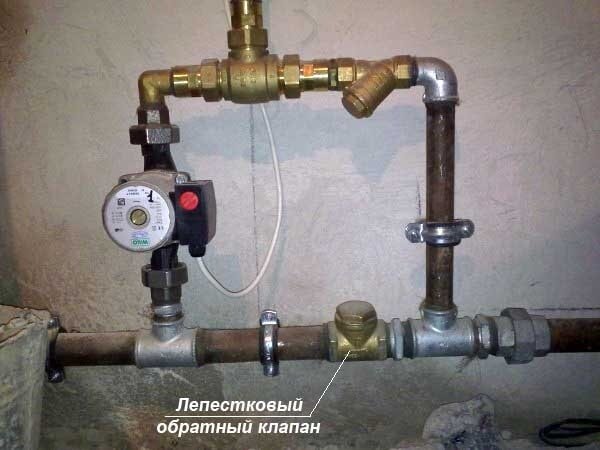

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

• лепестковые;
• тарельчатые;
• шаровые.

Промышленные модели устанавливаются в крупных котельных и на производственных объектах

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

• корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
• дисковый затвор, закрепленный на оси посредством поворотного рычага;
• седло с уплотнением, куда прилегает диск в закрытом состоянии.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Типовая конструкция с гравитационным затвором

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

• диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
• максимальное рабочее давление – 16 Бар;
• низкое гидравлическое сопротивление;
• сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
• гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

• способность функционировать при любой ориентации корпуса в пространстве;
• рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
• тип соединения – муфтовое (внутренняя трубная резьба);
• пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
• уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

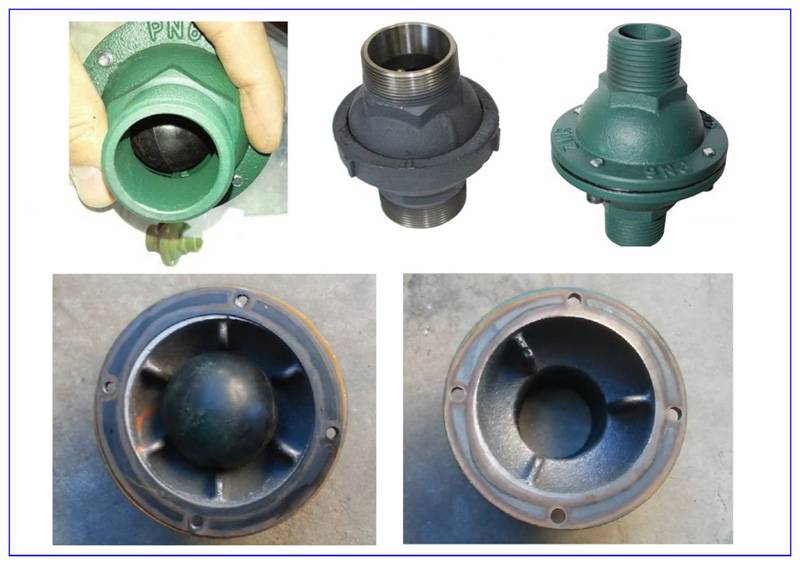

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.

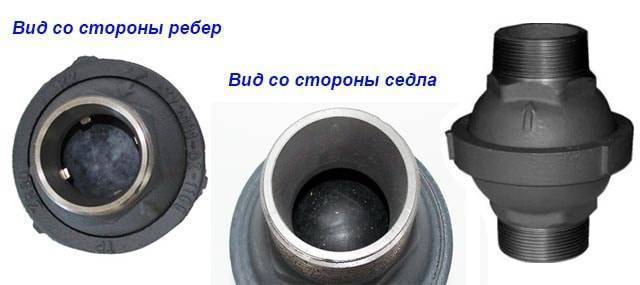

3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео: Дата: 25 сентября 2021

Установка и регулировка кранов

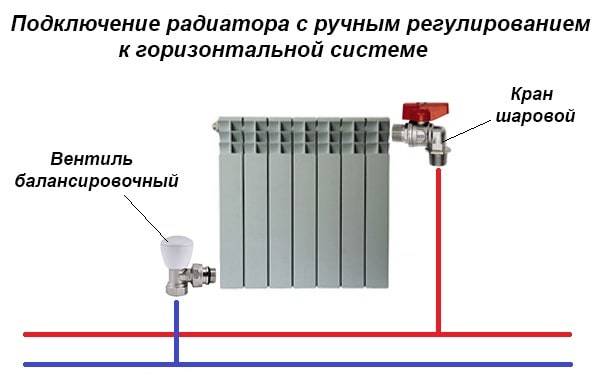

Балансировочный кран ставится для регулировки потоков теплоносителя по пути к котлу

При установке шаровых кранов нерегулируемого типа используются простые схемы, позволяющие свободно размещать их на полипропиленовых отводах от стояка еще до поступления в батареи. Из-за простоты конструкции монтаж этих изделий возможен собственными силами. В дополнительной регулировке такие запорные вентили не нуждаются.

Гораздо сложнее смонтировать вентильные устройства на выходе отопительных батарей, где регулировка объемов потока обязательна. Вместо шарового крана в этом случае ставится регулировочный клапан на отопление, при монтаже которого потребуется помощь специалистов. Самостоятельно сделать это удается только после внимательного изучения инструкции по установке.

В зависимости от схемы компоновки приборов и разводки труб отопления возможен подбор специального крана угловой формы, подходящего для радиаторов с декоративным покрытием

При выборе изделия внимание обращается на величину предельного давления, обычно указанного на корпусе или в паспорте изделия. Оно с небольшой погрешностью должно соответствовать давлению, развиваемому в сети отопления многоэтажного жилого дома. Желательно придерживаться следующих рекомендаций:

Желательно придерживаться следующих рекомендаций:

• Для монтажа на радиаторы следует подбирать качественные краны из толстостенной латуни, образующие соединение с накидной гайкой – американкой. Ее наличие позволит при необходимости быстро отсоединить аварийную подводку без излишних вращательных операций.
• На однотрубном стояке потребуется смонтировать байпас, устанавливаемый с небольшим смещением от основной трубы.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Подъёмный обратный клапан

Конструкция данного вида клапанов состоит из корпуса (выполненного из нержавеющей стали, чугуна или бронзы) с фланцевым или муфтовым подсоединением и съемной крышки на резьбе, благодаря которой осуществляется быстрый ремонт и прочистка клапана. Запирающий механизм состоит из латунной (или нержавеющей стальной) дисковой заслонки со шпинделем, которая удерживается в закрытом положении стальной пружиной. Использование пружины позволяет монтировать подъемный клапан в любом положении.

Чугунный подъёмный обратный клапан Zetkama V277. Макс. температура до +200°C.

Примечание! Помимо этого, существуют модели без пружины, в таких клапанах при начале движения теплоносителя в обратном направлении, заслонка опускается вниз под тяжестью собственного веса. Такие модели должны устанавливаться только в горизонтальном положении крышкой вверх.

Участок радиаторной системы отопления.

Классификация по способу монтажа

Фланцевый клапан

При таком типе устройства обратный фланец и фланец на подающей части привариваются к корпусу клапана и получается единая конструкция.

В основном такой тип клапанов используется в промышленных системах для труб большого диаметра.

Из-за больших размеров может стать причиной гидравлического удара, так как в момент закрытия в системе создается повышенное давление. Что бы избежать этого в системах используют затворы безударного типа с плавным закрытием.

Преимущества возможность работы в системах с загрязнением воды. Применение на магистральных трубопроводах, у которых большие диаметры труб.

Межфланцевый

Эти устройство практически не имеют приспособления для крепежа. Сам клапан монтируется между двумя фланцами, на концах соединяемых труб. В местах установки размещают специальный уплотнитель. После этого фланцы стягивают между собой резьбовыми соединениями (болтами или шпильками).

При правильном монтаже, клапан будет надежно зафиксирован. По надежности этот тип соединения почти не уступает фланцевому.

Муфтовый

Самый распространённый в бытовом водопроводе.

При таком подключении клапан присоединяется к трубе при помощи муфты с резьбой.

Плюсы не нужно использовать дополнительные крепежные элементы. Не подходит для труб с большим диаметром.

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.

Где нужно ставить клапан

В большинстве частных домов используются только ручные радиаторные вентили. Их вполне достаточно, чтобы настроить нормальную работу водяного отопления в коттеджах площадью до 500 м². Монтаж балансовых кранов магистрального типа производится в таких случаях:

• в зданиях с разветвленной отопительной сетью, состоящей из множества стояков;
• в многоквартирных домах, обогреваемых собственной котельной;
• при обвязке твердотопливного котла с теплоаккумулятором.

Когда мы разобрались с назначением балансировочных вентилей, укажем конкретные места их установки. Радиаторные краны нужно ставить на выходе батарей, а магистральные – на обратной трубе с охлажденным теплоносителем. Если же элемент задействован в паре с автоматическим регулятором давления, то он может стоять как на подающем, так и обратном трубопроводе в зависимости от спроектированной схемы.

Пример схемы с групповой балансировкой стояков

Выделим моменты, когда ставить регулирующие клапаны не нужно:

• в тупиковых системах небольшой протяженности с равными по гидравлике «плечами»;
• если все батареи оснащены термостатическими клапанами с преднастройкой;
• на последнем (тупиковом) радиаторе;
• в системах отопления коллекторного типа.

Специальная арматура для нижнего подключения оснащается встроенными балансирующими клапанами Терморегуляторы с преднастройкой, стоящие на подаче воды в батарею, одновременно играют роль балансового вентиля, поэтому на выходе отопительного прибора достаточно установить отсекающий шаровой кран. Такая же арматура монтируется на подводках последнего в цепочке радиатора, поскольку регулировать его бессмысленно, он должен быть открыт полностью.
