Как образуется свет
Неоновый свет, который так нравится своим внешним видом, образуется в результате специальных направленных процессов, происходящих внутри лампы. Атомы, которые находятся внутри трубки, пребывают в постоянном движении, из-за чего они сталкиваются друг с другом. В результате такого столкновения они передают друг другу энергию с выделением тепла, т.е. происходит их возбуждение, повышая тем самым энергетический уровень. При испускании тепла электрод может опускаться на более низкий порог. Лишняя энергия испускается в пространство трубки в виде фотона (частица света). В результате чего и образуется неоновый свет. Стоит отметить, что неоновая лампа может светиться различными цветами.
Варианты цвета ламп
Неоновый свет зависит от того, насколько переданная энергия возбуждения будет отличаться от первоначальной. Этот параметр, как и энергетический уровень электрона, обладает определенным интервалом. В результате получается, что каждый возбудившейся электрон имеет свою, присущую только ему, длину волны света. Это означает, что неновый свет дает уникальной свечение. Если светильники заполнены неоном, то они будут давать красновато-оранжевый неоновый свет. Но такая подсветка (хоть квартиры, хоть целых зданий) на сегодняшний день представлена невообразимым разнообразием цветов. Чтобы получить другой неоновый свет, существует два метода:
неоновая лампа должна содержать другой газ. Чтобы подсветка имела другой неоновой свет, используются даже газовые смеси. Такая подсветка может применяться как внутри дома (аналог — светодиодная лента), так и для зданий снаружи;
Несмотря на то, что прямые конкуренты — люминесцентные светильники сегодня довольно популярны, неоновые модели продолжает удерживать свои позиции на рынке источников света.
Преимущества и недостатки
Газоразрядная неонка излучает мягкий, и, если так можно выразиться, более аналоговый свет по сравнению с устройствами другого типа. Среди плюсов этих ламп выделяют:
- равномерность свечения наряду с возможностью концентрации света на одном из электродов при использовании постоянного тока;
- долговечность — отсутствие в конструкции расходных элементов;
- работа малых индикаторных лампочек напрямую от сети 220 В;
- возможность изготовления колб и катодов различных форм;

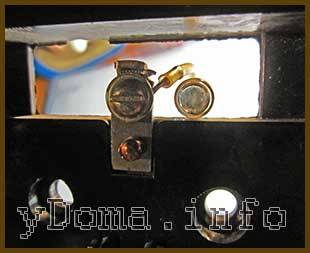

Необычная неонка на постоянном токе с катодом заданной формы.
В то же время устройство газоразрядных ламп не лишено недостатков и считается устаревшим по следующим причинам:
- шум во время работы от повышающего трансформатора;
- хрупкость стеклянной колбы;
- сложность утилизации в связи с наличием ядовитых паров ртути внутри конструкции.
Достоинства и недостатки
Эксплуатация неоновых ламп дает несколько преимуществ и недостатков. Из преимуществ выделим следующие:
- отсутствие контрастных теней;
- многочисленные оттенки;
- с помощью контроллеров можно изменить интенсивность светового потока и цвет;
- срок эксплуатации качественных изделий достигает 20 лет;
- лампы безопасны, поскольку при включенном свете происходит незначительный нагрев стеклянной трубки, до 50 0C;
- разнообразие форм трубок — от прямых до изогнутых;
- изготовление оригинальных конструкций для украшения интерьера;
- простота монтажа — возможность установки в труднодоступных зонах;
- яркое, но мягкое свечение, не раздражающее зрения;
- бесшумность.
Наряду с преимуществами, существует и несколько недостатков:
- по сравнению с обычными лампами неоновые характеризуются меньшей мощностью (существенно уступают светодиодным светильникам) — обычно трубка дает около 10 Вт на 1 кв. м;
- смесь, которой наполняется стеклянная трубка, может содержать опасные вещества — поэтому, несмотря на простоту монтажа, в некоторых случаях нужен профессиональный подход;
- вышедшие из строя неоновые трубки требуют специальной утилизации;
- трубки изготавливаются из хрупкого стекла — при разрушении хотя бы одной могут пострадать соседние;
- неверная установка делает приборы небезопасными, а нарушение герметичности приводит к образованию дугового разряда;
- из-за низкой мощности нельзя использовать для помещений в качестве основного осветительного прибора, только как украшение.
Читайте так же: Светильники из велосипедного колеса
Дуговой разряд образуется в газе и характеризуется высокой плотностью тока и падением напряжения.
Помимо стандартных неоновых ламп, на рынке можно встретить неоновые ленты, называемые гибким неоном, — ПВХ-трубки, внутри которых встроены светодиодные ленты. Для их классификации используются различные критерии. Они могут быть цветными или однотонными, прозрачными или матовыми.
Для начала рассмотрим электролюминесцентные лампы — одну из разновидностей гибкого неона. Основными конструктивными элементами являются поливинилхлоридная изоляция и провод. Электрический ток, движущийся по кабелю, создает магнитное поле. Это возбуждает люминофорный слой на наружной поверхности провода, принуждая его светиться.
Более распространенная разновидность таких ламп — светодиодный неон. Светодиоды монтируются в трубку из поливинилхлорида. Даже при отдаленном расположении получается равномерное свечение. Рабочая температура светодиодных ламп составляет от -45 до +50 °C, что позволяет эксплуатировать их как внутри, так и снаружи зданий.
Светодиодный неон имеет свои подтипы:
- классический;
- двухсторонний;
- RGB;
- профессиональный.
Все они различаются между собой качеством используемых светодиодов, яркостью освещения, диаметром провода, особенностями монтажа. Это расширяет возможности выбора светодиодных неоновых ламп в соответствии с их предназначением.
Гибкий неон создает постоянное свечение. Переменные волны и мерцание возникают из-за добавления контроллеров в электрическую цепь. Такое строение цепи нередко используется для организации рекламных вывесок, праздничного декора и т.п. Для соединения нескольких шнуров требуются специальные коннекторы.
Неоновая лента, по сравнению с лампой, имеет несколько преимуществ:
сводится к минимуму вероятность механических повреждений по неосторожности;
стеклянные лампы зачастую разбиваются раньше, чем успевают перегореть из-за неправильного применения или окончания срока эксплуатации (особенно актуален вопрос безопасности при украшении детской комнаты);
хорошая гидроизоляция;
наличие RGB-технологии (технология, позволяющая добиться разноцветного свечения);
гибкость — упрощается процесс монтажа, появляется возможность установить ленту в труднодоступных частях комнаты;
мобильность — ленту также легко демонтировать (с последующей установкой), как и монтировать;
более низкая стоимость.
Существуют газосветные лампы тлеющего разряда, которые эксплуатируются в электро- и радиотехнических приборах. Их разновидности показаны в таблице ниже.
| Вид | Средний срок эксплуатации | Величина тока |
|---|---|---|
| ТН-0,2 | от 220 часов | не выше 0,2 мА |
| ТН-0,3 | от 220 часов | не выше 0,3 мА |
| ТН-0,5 | от 300 часов | не выше 0,5 мА |
| ТН-0,9 | от 300 часов | не выше 0,9 мА |
| ТН-1 | от 100 часов | не выше 1 мА |
| ТН-20 | от 1000 часов | не выше 20 мА |
| ТН-30 | от 1000 часов | не выше 30 мА |
Как сделать неоновое освещение в комнате
Торцы неонового шланга нужно правильно обрабатывать.
Монтаж этого типа подсветки отличается от других вариантов, поэтому надо разобраться в его особенностях. Электролюминесцентные устройства, к которым относится неон, работают за счет переменного тока с высокой частотой. Так как частота тока в бытовых сетях не превышает 50 герц, а для нормальной работы неона нужно как минимум 2 килогерца, при подключении всегда устанавливается повышающий преобразователь напряжения. Подключать систему надо по такой инструкции:

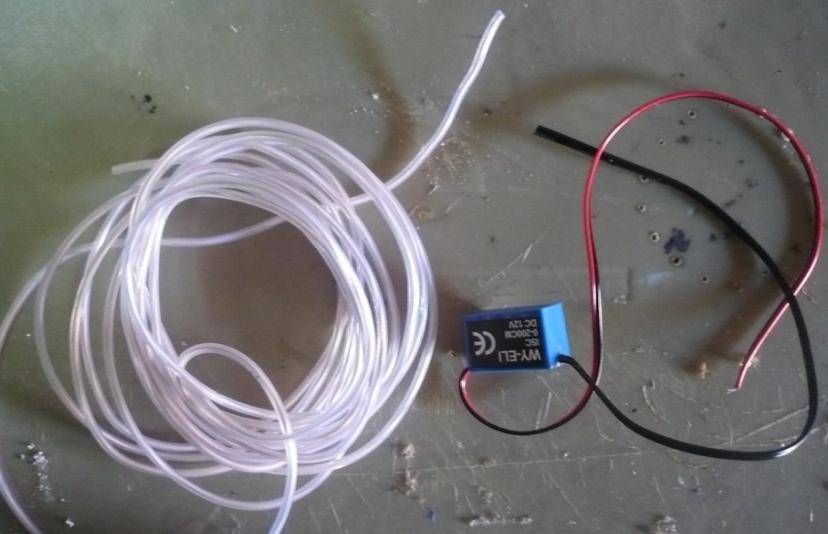

Выбрать неоновую трубку подходящего цвета и длины. Если приобретен кусок, который надо разрезать на несколько частей, это лучше сделать заранее.
На один конец установить заглушку, если ее нет, используют герметик, которым надо аккуратно заделать торец. Продолжать работу стоит после высыхания герметизирующего состава.
При выборе инвертора исходить из потребляемой мощности, при этом преобразователь должен иметь небольшой запас, чтобы оборудование не работало под высокой нагрузкой постоянно. Перед подключением второго конца аккуратно снять наружную оболочку примерно на 10 мм
При этом важно не повредить тонкие медные жилы, которые находятся под изоляцией, так как это первый контакт, к которому нужно присоединяться. На средней токопроводящей части необходимо убрать люминофор с поверхности, а потом зачистить ее до медного блеска
Если используется коннектор, нужно зачистить концы проводов на нем примерно на сантиметр. Соединять контакты надо паяльником, сначала присоединить один из проводов коннектора к средней жиле
На средней токопроводящей части необходимо убрать люминофор с поверхности, а потом зачистить ее до медного блеска. Если используется коннектор, нужно зачистить концы проводов на нем примерно на сантиметр. Соединять контакты надо паяльником, сначала присоединить один из проводов коннектора к средней жиле
Важно делать все надежно, чтобы крепление хорошо держалось. Второй провод припаивается к тонким внешним проводкам, их можно соединить для упрощения работы
Второй провод припаивается к тонким внешним проводкам, их можно соединить для упрощения работы.
После окончания пайки надеть кусок термоусадочной трубки и прогреть ее, чтобы соединение было заизолировано. Подсветку закрепить в выбранном месте, чтобы она нормально держалась, способ монтажа подбирать по ситуации.
При присоединении проводов полярность не важна.
Видеоурок: как сделать неоновую подсветку плинтуса.
Сделать неоновый свет в квартире несложно, если подобрать качественные комплектующие и разобраться с особенностями монтажа. Главное – использовать трансформатор с подходящими характеристиками и надежно припаивать контакты.
Плюсы и минусы подсветки из неона
Если рассматривать преимущества, то стоит выделить следующие моменты:
- большой выбор приборов по размеру и форме;
- монтажные работы осуществляются довольно быстро, так как не требуется большого количества комплектующих элементов;
- имеется возможность контролировать уровень яркости и степени потребления электрической энергии;
- большой выбор цветовых решений;
- длительный эксплуатационный срок, который достигает 20 лет;
- такие элементы пожаробезопасные, так как нагрев полностью исключен;
- в процессе работы отсутствуют посторонние шумы.
Несмотря на большое количество преимуществ, имеются и некоторые недостатки. Как правило, к минусам относят:
- в составе находятся компоненты, вредные для здоровья человека;
- источники света могут работать только в том случае, если имеется высокое напряжение;
- лампы довольно хрупкие, так как в процессе производства используют стекло.
Только после тщательного изучения всех преимуществ и недостатков можно приступать к выбору подходящего варианта.
Принцип работы
По принципу работы осветительные приборы схожи с газоразрядными, но все же имеются некоторые отличия. Атомы неона, находящегося в стеклянной трубке, покрыты электронной оболочкой, за счет чего не контактируют с остальными. Чтобы оторвался хотя бы один электрон, требуется мощная энергия напряжением от 15000 В.
Кратко опишем принцип работы такого светильника:
- Электрический ток, воздействуя на атомы неона, заставляет их терять собственные электроны. Последние превращаются в положительно заряженные частицы.
- После они скапливаются около отрицательного электрода, расположенного на одном из концов трубки.
- Оставшиеся свободные электроны стремятся к положительному электроду.
- В результате этих действий образуется свечение. Причем его яркость не хуже светодиодного освещения.
Преимущества подсветки из неона
Помимо перечисленных достоинств (эстетичность и экономичность) газоразрядная подсветка обладает:
Как выбрать болгарку: советы и рекомендации
— экологичностью – наполнение трубок состоит только из инертных газов, поэтому эксплуатация абсолютно безопасна, даже в случае механических повреждений;
— дизайнерское разнообразие – можно изготовить лампы любой формы и размеров, собирать внешне непрерывные световые линии большой протяжённости;
— комфортное свечение – в лампах отсутствуют участки с интенсивным излучением. Весь газ светится равномерно по всей длине колбы;
— полная освещённость – световой поток распространяется вокруг лампы на 360 градусов;
— бесшумность – нет никакого звукового «сопровождения» при работе системы, что, например, характерно для люминесцентных ламп;
— безопасность – наполнитель не горюч, а сама лампа не разогревается более 40 С – это допускает её использование вблизи горючих материалов (ПВХ, пенопласт, дерево и т. п.).
Схемы подключения и питания
Как неоновая лампа подключается к сети и можно ли это сделать самостоятельно? Попробуем это выяснить.
Для того чтобы заставить неон светиться, требуется много энергии, а потому неоновая лампа питается довольно высоким (киловольты) напряжением. В связи с этим просто так в розетку неоновую лампу не включишь. Для создания необходимого напряжения служат высоковольтные повышающие трансформаторы: электромагнитные или электронные.
Электронный трансформатор для неоновой лампы
Выше я сказал, что для питания газосветных приборов необходимы киловольты. Но сколько конкретно? Все будет зависеть от диаметра и длины лампы или группы однотипных ламп, которые можно включить последовательно. Если ты решил самостоятельно организовать подсветку неоновыми лампами (именно неоновыми), то в выборе трансформатора тебе поможет следующая табличка (длина лампы указана в метрах):
Зависимость питающего напряжения неоновой лампы от ее длины и диаметра:
| Выходное напряжение тр-ра, В | Диаметр лампы, мм | ||||
| 8 | 10 | 12 | 15 | 20 | |
| 12000 | 7 | 8.2 | 10 | 12.5 | 18 |
| 10000 | 6 | 7 | 8 | 11 | 15 |
| 9000 | 5.5 | 6.3 | 7.5 | 9.5 | 13.5 |
| 8000 | 4.7 | 5.4 | 6.3 | 7.4 | 11 |
| 7000 | 4.1 | 4.8 | 5.8 | 7.5 | 10.5 |
| 6000 | 3.6 | 4 | 4.9 | 5.8 | 8.8 |
| 5000 | 2.9 | 3.3 | 4 | 5 | 7.3 |
| 4000 | 2.2 | 2.5 | 3.2 | 4 | 5.8 |
| 2000 | 1 | 1.2 | 1.5 | 2 | 2.5 |
Если же у тебя лампы не чисто неоновые, а наполнены стандартной газовой смесью К-4 (неон + аргон), то пользуйся вот этой табличкой (длина лампы указана в метрах):
Зависимость питающего напряжения неоновой лампы со смесью К-4 от ее длины и диаметра:
| Выходное напряжение тр-ра, В | Диаметр лампы, мм | ||||
| 8 | 10 | 12 | 15 | 20 | |
| 12000 | 8.7 | 10.3 | 12.4 | 15.2 | 20.5 |
| 10000 | 7.3 | 8.6 | 10.5 | 12.8 | 17.5 |
| 9000 | 6.5 | 7.9 | 9.5 | 11.5 | 15.7 |
| 8000 | 6 | 7 | 8.2 | 10 | 12.5 |
| 7000 | 5.1 | 6 | 7.2 | 8.8 | 11 |
| 6000 | 4.4 | 5.2 | 6.2 | 7.5 | 10 |
| 5000 | 3.6 | 4.2 | 5 | 6.3 | 8.4 |
| 4000 | 2.8 | 3.2 | 4 | 5 | 6.7 |
| 2000 | 1.4 | 1.5 | 2 | 2.7 | 3.5 |
С трансформатором разобрались. Теперь о проводах. Поскольку питание газосветных приборов высоковольтное, то и провода, их питающие, должны быть высоковольтными, выдерживающими по изоляции минимум полтора рабочих напряжения.
Идеальным для наших целей будет провод ПМВК (провод высоковольтный, монтажный, теплостойкий), выдерживающий напряжение до 20 кВ. Стоит он относительно недорого (около 4 руб./м) и может работать при температурах от -60 до +80 градусов по Цельсию.
Высоковольтный провод ПМВК для питания неоновых ламп
Монтируя неоновую конструкцию, придерживаемся следующих основных правил:
- провод и неоновые лапы не должны касаться металлических конструкций. Для этого при необходимости используются держатели из поликарбоната;
- провода от разных трансформаторов должны располагаться друг от друга на расстоянии не менее 20 см;
- длина проводов должна быть по возможности минимальной;
- при прохождении провода сквозь отверстия в металлических конструкциях его нужно поместить в отрезок ПВХ трубки;
- все металлические части несущей конструкции и трансформатор должны быть заземлены.
Осталось рассмотреть схемы подключения неоновых ламп к трансформатору. Всего их две — стандартная и с нулевой точкой:
Стандартная схема подключения
Схема подключения с нулевой точкой
Вторая схема имеет некоторое преимущество перед первой. Во-первых, она позволит существенно сократить длину проводов, во-вторых, если выйдет из строя одна из ламп, то погаснет лишь одна секция.
Если будет выбрана вторая схема, то необходимо иметь в виду, что в обоих плечах должны стоять неоновые лампы одного диаметра и типа (одинаковое газонаполнение), а плечи должны иметь равную длину.
Варианты подсветки
Неоновые лампочки отличаются своим эффектным ярким свечением, которое создается за счет определенных процессов внутри устройства. Непрерывное движение атомов приводит к их столкновению, вследствие чего они делятся друг с другом энергией с некоторым количеством тепла.
Иными словами, осуществляется возбуждение атомов, благодаря чему увеличивается уровень энергии. В процессе выделения тепла возможен спуск электрода на уровень ниже. На последнем этапе происходит выброс излишка энергии в лампе в виде фотона. Таким образом создается неоновое освещение.
Сравнивая данные светильники с другими видами ламп, можно отметить, что первые более долговечны. Такое обстоятельство связано с отсутствием у неоновых ламп нитей накаливания, вызывающих электронную эмиссию. Вместо этого в данных устройствах эмиссия создается при помощи электродов, которые на протяжении всей своей работы не нагреваются. Поэтому неоновые осветительные приборы имеют второе название – «холодный катод».
Если в лампе в качестве газа используется неон, то световой поток будет иметь оранжевый цвет с красноватым оттенком. Для того, чтобы получить другой окрас, применяют следующие способы:
использование другого газа
Так, например, гелий придает освещению розовый оттенок, аргон – синий, а криптон сделает поток света зеленым. Для получения промежуточных цветов прибегают к смешиванию газов в различных пропорциях. Однако вне зависимости от того, какой инертный газ входит в состав лампы, все эти устройства носят название «неон».
применение люминофоров
Такой способ предполагает собой нанесение на лампу разнообразных химических веществ.
Неоновая лента является довольно популярной разновидностью таких осветительных приборов. Еще ее называют гибким неоном. Данное устройство представлено светодиодной гирляндой, установленной в ПВХ-трубку.
Ассортимент неоновых лент состоит из разноцветных и однотонных изделий. Можно выделить следующие достоинства гибкого неона:
- защита от механических повреждений. Так, например, лампы из стекла имеют риск быть разбитыми, ленты же исключают такую возможность, поэтому их с полной уверенностью можно применять в детских комнатах;
- устойчивость к влаге;
- возможность применения RGB-технологий;
- гибкость. За счет данного свойства устройство становится мобильным и универсальным, следовательно, монтаж неоновой ленты осуществляется в различных местах как внутри, так и снаружи дома;
- стоимость.
Если сравнивать гибкий неон со светодиодными лентами, то наиболее оптимальным является неоновое устройство.
В настоящее время неоновые ленты набирают популярность, тем самым постепенно заменяя собой остальные осветительные приборы.
Принцип работы
По принципу работы осветительные приборы схожи с газоразрядными, но все же имеются некоторые отличия. Атомы неона, находящегося в стеклянной трубке, покрыты электронной оболочкой, за счет чего не контактируют с остальными. Чтобы оторвался хотя бы один электрон, требуется мощная энергия напряжением от 15000 В.
Кратко опишем принцип работы такого светильника:
- Электрический ток, воздействуя на атомы неона, заставляет их терять собственные электроны. Последние превращаются в положительно заряженные частицы.
- После они скапливаются около отрицательного электрода, расположенного на одном из концов трубки.
- Оставшиеся свободные электроны стремятся к положительному электроду.
- В результате этих действий образуется свечение. Причем его яркость не хуже светодиодного освещения.
Варианты неонового освещения квартиры
На рынке товаров и услуг среди неоновых осветительных приборов можно встретить ленты, которые многие называют гибкими неонами. По внешнему виду ленты напоминают гирлянду, которая находится в трубке, выполненной из ПВХ материала.
Гибкие подсветки могут быть разноцветными либо однотонными. В процессе производства используют материалы высокого качества, в результате чего трубки могут быть матовыми либо прозрачными. Одноцветные варианты бывают исключительно матовыми.
Такие ленты, в отличие от лампочек, имеют большое количество преимуществ, среди которых можно выделить:
- вероятность нанести повреждение минимальная, стеклянные же светильники довольно легко разбить, именно поэтому они считаются опасными:
- наличие гидроизоляции;
- так как лента гибкая, ее можно установить совершенно в любом месте;
- в отличие от светодиодных светильников, неоновые ленты стоят гораздо дешевле.
Благодаря такой востребованности, имеется вероятность, что многие осветительные приборы будут вытеснены с рынка товаров и услуг.
Важно! Неоновые подсветки, в отличие от других источников света, имеют довольно обширный диапазон света
Неоновые лампы для квартиры
Неоновые лампы можно использовать в жилом помещении в качестве подсветки мебели. Так можно наполнить помещение необычными и яркими цветовыми тонами. Чаще всего этот вариант используют в том случае, когда в помещении находится мягкая либо стеклянная мебель.
Кроме этого, можно использовать дополнительный свет для декоративных элементов, аксессуаров. Например, в непосредственной близости с картинами, в нишах, вокруг больших зеркал, высоких комнатных растений.
Важно понимать, что неоновые лампы можно использовать в жилом помещении не только в качестве яркого акцента. Например, такие осветительные приборы зачастую используют для осветления лестницы либо плинтусов
При необходимости источники света можно монтировать в предметы мебели в кухонной зоне
При необходимости источники света можно монтировать в предметы мебели в кухонной зоне.
Интересный вариант – освещение скульптур, выполненных из гипса, стекла либо ткани. В помещении гораздо эффектнее будет смотреться в качестве источника света красивая скульптура, нежели обычная лампа. На сегодняшний день популярностью пользуются светильники, выполненный в виде птиц из стекла либо дерева.
Совет! Отдавая предпочтение неоновой подсветке для оформления дизайна помещения, можно создать прекрасную конструкцию, которая позволит создать атмосферу праздника.
Гибкие неоновые светильники
Гибкие ленты смотрятся в дизайне довольно органично и презентабельно. С их помощью можно придать помещению некую изюминку. Кроме этого, их можно брать с собой на природу, что позволит создать необычную атмосферу.
Гибкие приборы незаменимы в быту, с их помощью можно подсвечивать потолок по всему периметру, создавая эффект парения, монтировать в аквариум либо мебель. При необходимости можно сделать так, чтобы зажигался свет при открытии дверцы шкафа, используя для этих целей неоновые шнурки.
Такие источники света отлично вписываются на кухню, так как их можно монтировать в мебель над рабочей поверхностью. Благодаря гибкости такие ленты можно использовать на любых поверхностях, придавать необходимую форму.
Характеристики и виды неона.
Газоразрядные источники света.
Неоновая лампа работает, используя малый ток. Работает она от переменного и постоянного напряжения. В первом случае светится вся трубка, а во втором –участок при одном электроде.
За счет малой инерционности возможно диммирование на основе механизма широтно-импульсной модуляции (ШИМ).
Срок службы долгий: около восьмидесяти тысяч часов. Он ограничивается свойствами колбы: потемнением от электродов и поглощением газа. Перегореть газоразрядная лампа не может в принципе.
Трубки различаются по диаметру: выпускаются 8, 10, 12, 15, 20-милиметровые лампы. Чем выше диаметр, тем длиннее источник света. Для восьмимиллиметровых неоновых трубок длина составляет от одного до семи метров. Для десятимиллиметровых: от 1,2 м до 8,2 метра. При диаметре в 12 мм длина разнится от полутора до десяти метров. Трубка окружностью 15 мм будет длиной от двух до 12,5 метров. А источник света диаметром 20 мм имеет длину от 2,5 до 20 метров.
При производстве изготавливаются трубки разных форм и размеров. Даже в виде букв самых замысловатых шрифтов. Их диаметр разнится от пяти миллиметров до двух сантиметров.
Для домашней подсветки выпускаются миниатюрные трубки: от 10 до 18 миллиметров. Это позволяет монтировать лампы в труднодоступные узкие места.
Неоновые лампы выпускают разных видов. Их называют неоновыми из-за схожего цвета, мягкости свечения.
Гибкий неон.
Они состоят из поливинилхлоридной (ПВХ) трубки и светодиодной гирлянды. В зависимости от типа ПВХ они будут матовыми или прозрачными. По типу светодиодов – одноцветными или многоцветными.
Гибкий неон.
Гибкий неон характеризуется постоянным светом. Для усложнения работы – получения мерцания и мигания – в электрическую цепь встраивают специальные контроллеры.
Преимущества гибкого неона перед трубками:
— механическая стойкость;
— водонепроницаемость;
— простота монтажа;
— декоративность;
— низкая цена.
Холодный неон.
Конструктивно отличается от обычного. Представляет собой гибкий медный провод, покрашенный особым люминофором. Поверх люминофора нанесен диэлектрический слой и намотаны тонкие контактные провода. Сверху конструкция защищается поливинилхлоридной оболочкой.
Устройство холодного неона.
Ток подается на центральный провод и на намотанные провода. При протекании электричества возникает магнитное поле, в котором начинает светиться люминофор. Свет очень мягкий, похож на свет газоразрядных ламп. В зависимости от состава люминофора возможны разные цвета. Такой провод очень гибкий, тонкий, светит непрерывно по всей длине и вокруг себя. Он красивый, водонепроницаемый, прочный.
Расцветки холодного неона.
Холодный неон работает при переменном напряжении в несколько сотен вольт частотой от 500 до 5500 Гц. Поэтому подключение к бытовой сети невозможно. Используют специальные преобразующие инверторы. В зависимости от модели они могут работать от разных источников питания.
Неоновые индикаторные лампы.
Из-за низкого потребляемого тока служат для индикации включения сетевого нормального напряжения. По устройству представляют собой трехэлектродную (один анод и 2 катода: индикаторный и вспомогательный) газоразрядную лампу небольшого размера. Напряжение подается на индикаторный контакт — лампа ярко светит – в сети 220 В. На вспомогательный катод – гаснет — нужно вмешательство человека.
Индикаторная лампа.
Индикаторные лампы просты в обслуживании, надежны, дешевы, долго работают.
Пошаговая инструкция по установке в выключатель подсветки
При выполнении работ с выключателем необходимо отключить подачу электроэнергии!
Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.
Установка в выключатель неоновой лампочки с гибкими выводами
Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.
Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.
Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.
Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев и закрепляется на вывод выключателя.
Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.
Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.
На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.
Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.
Установка в выключатель неоновой лампочки с цоколем
Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.
Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.
К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.
Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.
Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.
Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.
После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.
После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.
Свечение у разных ламп и его особенности
При обзоре характеристик неоновой лампы важно обратить внимание на особенности свечения у различных видов ламп. Справка по исторической справке: лампа была изобретена Уильямом Рэмси в 1898 году и с тех пор стала широко распространена в различных областях техники и дизайна
Описание свечения неоновых ламп
Свечение в неоновой лампе происходит в основном благодаря разряду между двумя электродами внутри изделия. При подаче высокого напряжения на электроды, а именно на катионы неона, происходит ионизация газа и возникает свечение.
Главное преимущество неоновой лампы – ее яркость. Она способна создавать яркое и насыщенное свечение в пределах низкого напряжения. Кроме того, неоновая лампа имеет длительный срок службы и высокую надежность.
Технические характеристики и описание свечения
Свечение неоновой лампы может быть различным в зависимости от технических характеристик и моделей. Некоторые лампы могут иметь однотонное свечение, а другие – многотонное. Также, ввиду особенностей свечения, неоновые лампы могут иметь различную яркость и цветовую температуру.
Однако, неоновая лампа имеет и некоторые недостатки. Во-первых, она требует высокого напряжения для работы, что может быть опасно. Во-вторых, неоновая лампа имеет ограниченные возможности по изменению яркости свечения. Наконец, они могут быть достаточно дорогими в производстве и приобретении.
| Достоинства | Недостатки |
|---|---|
|
|
В целом, неоновая лампа представляет собой уникальное изделие с ярким и насыщенным свечением. Ее технические характеристики и особенности свечения делают ее популярным выбором в различных областях, от рекламы до декоративного освещения.
Подключаем в фары
Led лента может устанавливаться сверху фары. При таком методе не требуется снятия фары, но стоит учесть минусы нанесения: не очень красивое оформление, загрязнение элемента, скопление снега, нарастание льда.
Для работ понадобится влагостойкая лента. Клеящей основой она крепится к фаре. Проводятся работы по подключению. Такая процедура займет не более 10 минут.
Процесс подключения под фары трудоемок. К тому же надо снимать фару и разгерметизировать. После поклейки снова проводится герметизация. В противном случае будет проходить влага под стекло фары.
При данном методе подсветка смотрится очень красиво.
Калькулятор для расчета параметров токоограничивающего резистора
При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.
| Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора |
| Напряжение источника питания U, В: |
| Напряжение падения на одном светодиоде или неоновой лампочке, В: |
| Кол-во последовательно включенных LED или неоновых лампочек, шт: |
| Максимально допустимый ток через LED или неоновую лампочку, мА: |
Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.
При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. Онлайн калькулятор поможет решить этот вопрос.
