Как добавить розетку в квартире
Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире
Как разместить кабель и розетку на стене
При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.
Скрытая проводка и встраиваемая розетка
Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.
Открытая проводка и накладные розетки
Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.
Монтаж проводки открытым способом: минимум затрат и работ
Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.
Как добавить розетку в квартире со стенами из гипсокартона
В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.
Проложить проводку можно незаметно, протянув ее внутри плинтуса
Установка наружной розетки
На самом деле наружная розетка устанавливается очень просто, что потребует от Вас минимальных усилий.
Такие розетки, как правило, применяют в помещениях, где и вся проводка является наружной. Кроме того, этот способ электропроводки рекомендуется применять в конструкциях из материалов, которые легко могут воспламеняться (например, дерево).
Недостаток наружных розеток заключается, прежде всего, в неэстетичном виде, так как вся проводка на виду. Однако когда стоит выбор между безопасностью жизни и эстетичном виде, то лучше выбрать первый вариант. Ведь на этой электропроводке хорошо видны проблемные места, если таковые появляются.
Итак, устанавливаем наружную розетку.
1. Разбираем корпус, откручивая болты крепления, и снимаем его.
2. Шурупами прикручиваем корпус розетки к поверхности, у которой должны заранее быть подготовлены дюбеля либо, если это, например, деревянная поверхность, то можно вкручивать обычные саморезы. Лучше еще подстраховаться и между розеткой и поверхностью подложить материал, который не может гореть (гипсолит, паронит).
3. Подключаем розетку к электропитанию. Подробно об этом можете ознакомиться выше в оглавлении “Как подключить розетку”.
4. Как только присоедините провода, можно прикручивать лицевую часть к корпусу розетки.
Подготовка к работе
Определиться с выбором вида розетки
Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.
В зависимости от вида отличается и способ монтажа розеток.
Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
«Евророзетка» с заземлением. Подходят для всех современных электроприборов
Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.
Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты
Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.
Выбор схемы подключения
В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.
Существуют следующие схемы:
- Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.
- Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
- Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).
Схема последовательного соединения розеток
Отключение электричества
Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.
Прикрепление рабочей части
После проведения всех подготовительных мероприятий и установки розетки наружной, необходимо приступить к прикреплению рабочей части розетки.
Перед началом работ следует обязательно отключить подачу электричества в помещении. Обычно для этого достаточно выключить соответствующий автомат или отключить предохранитель.
Первым шагом прикрепления рабочей части розетки является подготовка самой розетки. На механизме розетки можно найти разметку, указывающую на места для подключения проводов. Обычно это три отверстия: фаза (L), ноль (N) и заземление (PE).
При подключении проводов к розетке, необходимо учесть их типа. Стандартные провода имеют три цвета: фаза (обычно красный или коричневый), ноль (синий) и заземление (желто-зеленый). При отсутствии цветовой разметки, можно воспользоваться мультиметром для определения фазы и нуля.
Для прикрепления проводов к механизму розетки можно воспользоваться отверткой или другим подходящим инструментом. Прикрепление проводов должно быть надежным, чтобы избежать их случайного отсоединения.
После прикрепления проводов необходимо закрыть рабочую часть розетки крышкой. Выбор крышки для розетки наружной зависит от устройства и типа монтажа. Крышки могут быть накладного или врезного типа.
Важно убедиться, что прикрепление рабочей части розетки выполнено в соответствии с требованиями безопасности и защиты от поражения электрическим током. Когда рабочая часть розетки прикреплена, можно приступить к подключению проводки и закрытию механизма розетки
Когда рабочая часть розетки прикреплена, можно приступить к подключению проводки и закрытию механизма розетки.
Весь процесс прикрепления рабочей части розетки требует определенной степени внимания и аккуратности
Важно следовать инструкциям и рекомендациям производителя, чтобы установка была выполнена правильно и безопасно
Подключение и установка новой розетки
Теперь уже замена розетки близится к концу. Остается подключить ее и зафиксировать в стене.
Снимаем с новой розетки панель, открутив центральный болт. В ее контакты поочередно вставляем оголенные концы проводов и закрепляем их там, затягивая соответствующие болты контактов с помощью отвертки.
Затем розетка вставляется в подрозетник, выравнивается по горизонтали и фиксируется нижним и верхним винтами. Для исключения перекоса розетки завинчивать эти винты следует поочередно до надежной ее фиксации.
Завершает монтаж розетки установка панели (крышки) и фиксация ее центральным болтом без приложения при этом чрезмерных усилий, чтобы ее не повредить.
Остается проверить надежность фиксации розетки.
Вставьте в нее вилку одного из электроприборов и вытащите ее. В случае если розетка закреплена в коробке слабо, сильнее закрутите болты ее распоров. Вновь установив панель розетки, можно подключать электропитание на электрощите.
Как установить блок розеток в стене
На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.
Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

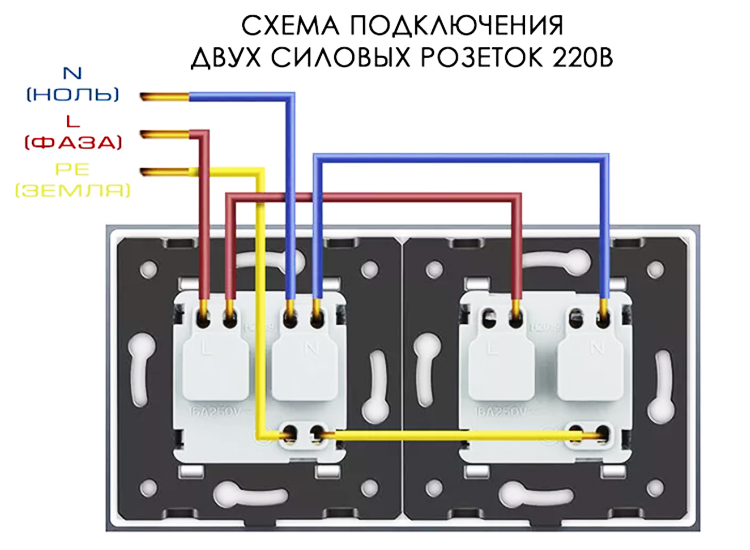

Специфика установки двойной розетки
Есть одно непререкаемое правило, от которого в буквальном смысле слова зависит ваша жизнь. Все работы с розетками, ремонт, установка и подключение должны производиться только на обесточенной линии! И даже если вы отключили щиток, перед тем как прикасаться к проводам, проверьте контакты индикаторной отвёрткой.
ФОТО: autosaratov.ruВ многоквартирных домах происходят разные чудеса: например, ваша розетка может быть запитана от щитка соседа, поэтому лучше не рисковать
Из инструмента для монтажа розетки вам потребуются кусачки и строительный нож для зачистки проводки, перфоратор – если нужно штробить стену, ну и комплект для установки розетки – подрозетник, сам прибор, саморезы для крепления.
Поставить двойную розетку в старый подрозетник вполне реально даже без демонтажа. Старые розетки могут выйти из строя по разным причинам, они могут подгореть из-за плохого контакта или не справиться с коротким замыканием. Так что, если у вас есть необходимость заменить старую розетку, нужно обязательно проанализировать причины её поломки, чтобы не наступить на те же грабли.
Начинают с демонтажа старого устройства. Для этого извлекают из стены крепежи, снимают наружную часть и отсоединяют провода от контактов устройства.
Если старый внутренний подрозетник нужно заменить, корпус извлекают и меняют на новый. Если нужно установить новый, перфоратором по размерам коробки делают нишу размером чуть больше стакана подрозетника.
ФОТО: gnkelektro.ruСиловой кабель перед установкой коробки заводят внутрь, затем ставится коробка на распорках для надёжного крепления в углублении
Чтобы со временем от механической нагрузки коробка не расшаталась, пространство вокруг стакана лучше заполнить раствором алебастра или гипса, можно использовать обычную цементную смесь. Концы кабеля зачищают примерно на сантиметр-полтора и подсоединяют их к контактам на розетке.
Обратите внимание: заземление в кабеле обозначается жёлто-зелёным проводом, фаза – коричневая или красная, ноль – синий. Ноль и фазу подключают к боковым контактам розетки, а заземление фиксируется по центру, там производители обычно ставят особый значок
Не перепутайте порядок подключения, иначе при включении питания вас ждёт короткое замыкание.
После фиксации всех контактов проверьте прочность затяжки и осторожно уложите провода в стаканчик подрозетника таким образом, чтобы они не соприкасались с крепежом. После рамка розетки фиксируется в стене саморезами
Чтобы не было криво, проверьте её положение строительным уровнем, перед тем как окончательно фиксировать.
Если вы по какой-то причине не устанавливаете заземление, то порядок тот же, за исключением подключения заземляющего контакта. Но лучше всё-таки не пренебрегать этим, так как установка с заземлением решает очень многие проблемы, особенно при нестабильном напряжении в сети.
О том, как установить двойную розетку с двумя одиночными подключениями – в этом видеоматериале:
Watch this video on YouTube

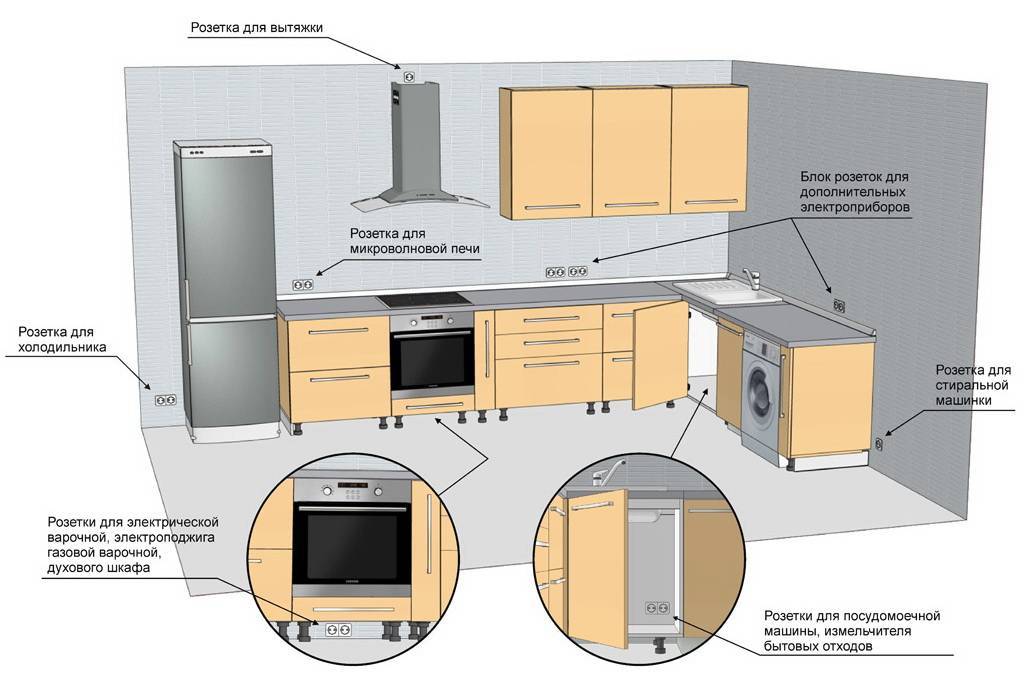

Правила расположения розеток на кухне
Электрические розетки присутствуют в любой комнате дома, квартиры. Однако большинство бытовых электроприборов расположены на кухне, причем такие, которые постоянно должны быть включены в сеть, например, холодильник, электроплита, чайник и другие. Поэтому есть определенные правила установки розеток на кухне:
Не устанавливать розетки возле мойки и газовой плиты.
Так как кухня зачастую зона повышенной влажности, важно обеспечить водонепроницаемость электропроводки и контактов.
Во время электромонтажных работ не допускайте вмешательства в водопровод, газопровод, вентиляцию.
Для защиты розеток, расположенных вблизи рабочей поверхности кухонной мебели, от попадания внутрь воды и других жидкостей можно установить розетки со специальными крышками.
Для электрической плиты необходимо предусмотреть отдельный автомат в электрощите.
Когда можно и нужно устанавливать накладные розетки
Наружные (т.е. накладные) розетки отличаются от внутренним тех, что все их элементы размещены внутри корпуса. Такому изделию попросту не нужен подрозетник, что делает монтажный процесс намного проще. Установка наружных розеток не предполагает штробление стен для создания ниши (углубления).
- Стены слишком тонкие (деревянные или из гипсокартона), в которых невозможно скрыть провод.
- Требуется выполнить монтаж розетки на панели, плитку, кафель или иное похожее стеновое покрытие.
- Появилась необходимость в установке нового устройства, а ремонтные работы уже окончены.
Наружные розетки стали идеальным вариантом для загородных домов или коттеджей со старой электрический проводкой. Такие устройства также подойдут для теплиц, гаражей, бань, сараев и остальных помещений, куда нет смысла прокладывать специализированный кабель. Преимущества устройства ощутимые – чтобы его установить, можно просто зафиксировать кабель при помощи гвоздиков на стене. Цена розетки небольшая, а декоративное оформление может быть абсолютно любым. Но есть и некоторые недостатки такого изделия:
- Крепления очень быстро изнашиваются.
- Опасность удара током, если отойдут контакты.
- Отсутствие кабельной защиты (только если не убирать их в специальные каналы).
- Часто повреждаются.
Рассмотрим, из чего состоит наружная электророзетка.
Виды розеток
Основная классификация розеток – по типу монтажа. Различают следующие типы установки розеток:
Внутренняя установка розеток. Наиболее используемая в быту — розетка скрытой установки. Основание и токопроводящие детали такой розетки монтируются в нишах в стене при помощи специальных подрозетников.
Розетка скрытой установки: слева — части конструкции, справа — внешний вид
Внешняя установка розеток. Розетка открытой установки используется в открытых электрических сетях, то есть в таких, которые проложены по поверхности стен. Это наиболее простой тип монтажа, он не требует специальных ниш для размещения основания розетки. Накладные розетки массивнее скрытых. Внешняя установка применяется, если нет возможности или необходимости монтировать скрытую проводку.
Розетка открытой установки
Потайная установка розеток. В настоящее время появились розетки, которые полностью скрываются в стене, полу или мебели. В скрытом состоянии снаружи видна только глухая декоративная панель, которая герметично прилегает к поверхности. При использовании розетка выдвигается наружу.
Примеры потайных розеток
Вне зависимости от типа монтажа, розетки могут быть укомплектованы дополнительными опциями.
Розетка с заземлением. Для приборов с высоким электропотреблением, для контактирующих с водой приборов и чувствительной электроники заземление является непременным условием эксплуатации. Розетка с заземлением имеет третий контакт, который отводит скапливающееся на приборе статическое электричество.
У розетки с заземлением на лицевой части находится заземляющий контактСравнение подключения розетки без заземления и розетки с заземлением
Розетка с защитным механизмом. Контактные отверстия такой розетки закрываются после вынимания вилки из розетки специальными пластиковыми заглушками или шторками. Шторки могут открываться в сторону или по кругу. Чаще всего такие розетки устанавливают в квартирах с маленькими детьми.
Розетка с заглушкойРозетка с шторкой
Розетка с таймером. Такая розетка снабжена устройством для установки времени работы и прерывающим реле. Используется при необходимости установить точное время завершения и начала работы электроприбора. Цифровые таймеры позволяют программировать долговременный цикл подачи напряжения в розетку. Розетка с таймером облегчает жизнь в семьях с детьми и пожилыми людьми. Позволяет, к примеру, обеспечить правильную подсветку растений без необходимости следить за этим ежедневно.
Розетка с фиксатором – выталкивателем. Вилка в такой розетке удерживается зажимом и освобождается нажатием на специальный рычаг или кнопку. Розетки с фиксатором применяются для приборов, которые нельзя случайно выключать.
Если нажать на кнопку на раме (в данном случае, нижний правый угол), то сработает выталкиватель
Розетка наружной установки. Чаще всего так называют розетку для уличной эксплуатации, а также для помещений с повышенной влажностью. Корпус такой розетки изолирован от проникновения воды и пыли, контактные отверстия защищены крышкой. Некоторые розетки наружной установки укомплектованы устройством аварийного отключения.
Розетка наружной установки
Степень защиты указывается производителем на упаковке и корпусе розетки и определяется международным стандартом. Маркировка имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Например, IP54 – изделие защищено от пыли и брызг.
Маркировка степени защиты розетки
Устройство электророзетки
Электророзетки представляют собой устройства, которые позволяют подключать электрические приборы к сети электропитания. Они имеют возможность подключения проводов и защиты от случайного прикосновения к электрическим контактам.
Стандартные розетки
Стандартные розетки имеют крышку, которая закрывает контакты и обеспечивает безопасность. Они обычно устанавливаются на высоте около 30 см от пола и имеют разметку для правильного подключения проводов.
Подготовительные мероприятия
Перед монтажом розетки необходимо провести подготовку. Вам понадобятся отвертка, проводка и выбранная розетка
Также важно определить место установки розетки и провести разметку
Установка розетки
Прикрепление механизма розетки к стене происходит с помощью отвертки и специальных крепежных элементов. После этого проводка подключается к соответствующим контактам розетки.
Типа защиты
В зависимости от степени защиты, розетки могут быть различных типов. Например, наружные розетки имеют дополнительную защиту от влаги и пыли. Накладные розетки устанавливаются поверх стены и не требуют прокладки проводов внутри стены.
Подключение и отключение
Подключение электрических проводов к розетке происходит путем вставления их в соответствующие отверстия. Отключение проводов происходит путем нажатия на специальные кнопки или рычаги, которые освобождают провода.
Особенности подключения (электрическая часть)
Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.
После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.
Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.
Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.
Подключение розетки к сети без заземления (А) и с заземлением (В)
Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.
Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.
Подключение группы розеток
Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.
Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.
Выбор розетки
При выборе розетки для наружной установки необходимо учитывать ряд важных факторов. Во-первых, необходимо определить тип розетки, которая будет устанавливаться. Существует несколько типов наружных розеток, отличающихся своими характеристиками и функциональностью.
Во-вторых, следует обратить внимание на степень защиты розетки от воздействия внешних факторов. Розетки могут иметь различные степени защиты от пыли и влаги, указываемые в IP-коде
В зависимости от места установки и особенностей окружающей среды, необходимо выбирать розетки с соответствующей степенью защиты.
Третий важный момент – это тип подключения розетки. Существуют розетки с винтовым и пружинным типом подключения проводов. Винтовое подключение требует использования отвертки для закрепления проводов, которые обеспечивают надежное соединение. Пружинное подключение позволяет легко и быстро подключить провода без использования инструментов.
При выборе розетки также необходимо обратить внимание на механизм и устройство отключения. Розетки могут иметь механизм автоматического отключения электричества при перегрузке или коротком замыкании
Это важная функция, которая обеспечивает безопасность использования розетки.
Когда розетка выбрана, необходимо подготовить место для ее установки. Подготовительные мероприятия включают разметку места установки, подготовку стандартной проводки и прикрепление розетки к стене или другой поверхности. Также следует учесть наличие возможности подключения заземления и защиты от электрического тока.
Важным шагом в выборе розетки является нахождение подходящего механизма и крышки для розетки. Механизм обеспечивает рабочую часть розетки, а крышка защищает ее от пыли, грязи и влаги. Обычно механизм и крышку можно найти в комплекте с розеткой или приобрести отдельно.
В итоге, правильный выбор наружной розетки включает в себя не только установку, но и подготовку места, выбор типа розетки, проводка и монтаж устройства
Важно учесть все особенности и требования, чтобы обеспечить надежное и безопасное использование розетки наружного типа
