Какой теплый пол лучше, с нагревательным матом или кабелем.

Два типа пола с подогревом: как работают, чем характерны

Общим для обеих систем является то, что они спрятаны под напольным покрытием, не имея прямого контакта с воздухом комнаты. Так что никакой конвекции, сопровождаемой подниманием пыли, происходить не может. Благодаря этому и воздух не пересушивается, как бывает в случае применения напольных обогревателей.

Водяной теплый пол – удобно не везде разрешено

Теплые полы водяного типа многие выбирают из-за их невысокой стоимости эксплуатации. Ведь электричества они не потребляют, а подключаются к общей системе отопления дома. Так-то оно так, но при их работе повышается потребление энергоносителя (обычно это газ), и маломощный котел может не справиться с нагрузкой, более того котел должен быть автоматическим. Приходится этот котел менять, покупая более мощную своременную модель. Учтем еще и расходы газа, так что сэкономить (по сравнению с полом электрического типа) получается только при нагреве больших помещений.

Естественно, многим приходило в голову, что проще и выгоднее подключить водяной теплый пол в городской квартире, имеющей центральное отопление. В итоге и расходов-то никаких лишних не появится – красота! Не тут-то было – очень ошибались такие наивные люди, установившие у себя подобные системы. Получилось, что деньги выброшены на ветер. А все потому, что категорически запрещено в домах с центральным отоплением подключать к ним теплый пол. За это еще и штраф берут немалый.

Водяной теплый пол из металлопласта.

Теплые полы, работающие от электричества

Чтобы принять окончательное решение, какой теплый пол лучше — электрический или водяной, нужно поближе рассмотреть и конструкции, работающие на электричестве. Тут есть несколько разновидностей: кабельная система, инфракрасный пол и система мини матов.

Данный тип «подпольного» обогрева представляет собой систему кабелей. Они состоят из отдельных секций, каждая из которых, в свою очередь, представлена экранированным кабелем (с одной или двумя жилами) в двухслойной изоляции. Кабели соединены между собой надежными герметичными муфтами

Все эти предосторожности делают обогревательную систему абсолютно безопасной даже в тех помещениях, где очень сыро

Такая система экономична — для разных комнат можно подобрать разную мощность используемого кабеля. Ведь на кухне или в коридоре совсем не нужен пол мощностью от 150 до 180 ватт на квадратный метр, как для помещений, которые не отапливаются (например, лоджии, балконы). Кухонному полу вполне хватит мощности в 120 ватт на квадратный метр, а для ванной – 140 ватт на квадратный метр. «Кабельные» полы — самые дешевые из всех тех, которые работают на электричестве. Но для них нужна стяжка – это обязательное условие. Из-за нее высота пола увеличивается.

Монтаж кабельного теплого пола.

#2. Что такое нагревательные маты.

Читайте так же: Как придать пластиковым трубам нужную форму

Так называют тоже систему кабелей, только очень тоненьких (3 миллиметра или меньше). Закреплены они на сетке из стекловолокна, продаются в рулонах, которые внешне весьма похожи на маты или коврики. Поэтому их и стали называть миниматами. Они крайне быстро монтируются – достаточно лишь раскатать такой рулончик по основанию, а затем подключить кабель к подрозетнику, оснащенному регулятором температуры. Именно этот тип считается самым лучшим теплым полом под плитку. Ведь плиточное покрытие можно клеить непосредственно на миниматы.

#3. Инфракрасный теплый пол.

Если использовать вместо кабелей специальную инфракрасную пленку, то получим инфракрасный пол. Он тоже работает от электрического тока, устанавливаться может даже под ковролиновое покрытие или под ламинат, в бетонной стяжке не нуждается. Причем смонтировать его вполне возможно почти мгновенно — всего лишь за пару часов. А потом можно сразу включать и пользоваться, так как нет необходимости ждать, пока клей застынет, или цемент схватится.

Этот тип «греющих» полов хорош в том плане, что при монтаже абсолютно нет ни грязи, ни пыли. Поэтому его вполне можно смонтировать тогда, когда квартира сияет новеньким ремонтом – ничего не испортится и не запачкается. Причем инфракрасную пленку можно стелить не только на пол, но и на стены. Если хотите, даже потолок на даче можете ею обогреть. Если, конечно, цена вас не отпугнет – карбоновая пленка стоит недешево.

Пленочный инфракрасный теплый пол.

Чтобы еще лучше понять особенности каждого вида электрического теплого пола, предлагаем посмотреть следующее видео.

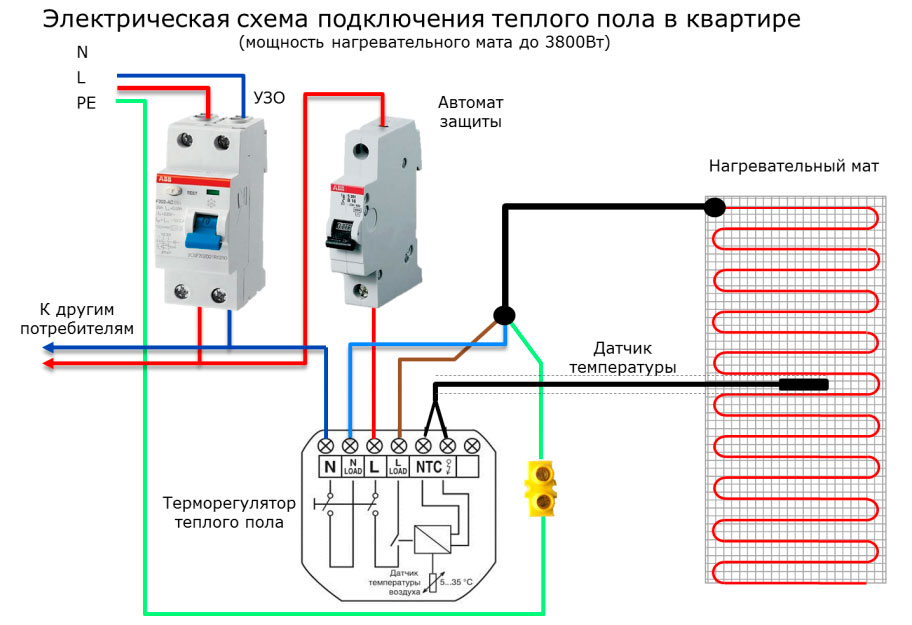

Схема теплого электрического пола

Системы теплого пола электрического значительно проще водяных. Функцию управления берет на себя регулятор. На нем выставляется нужная температура, и по сигналам термодатчика происходит подача и отключение напряжения к нагревательным элементам.

Схема системы теплого электрического пола

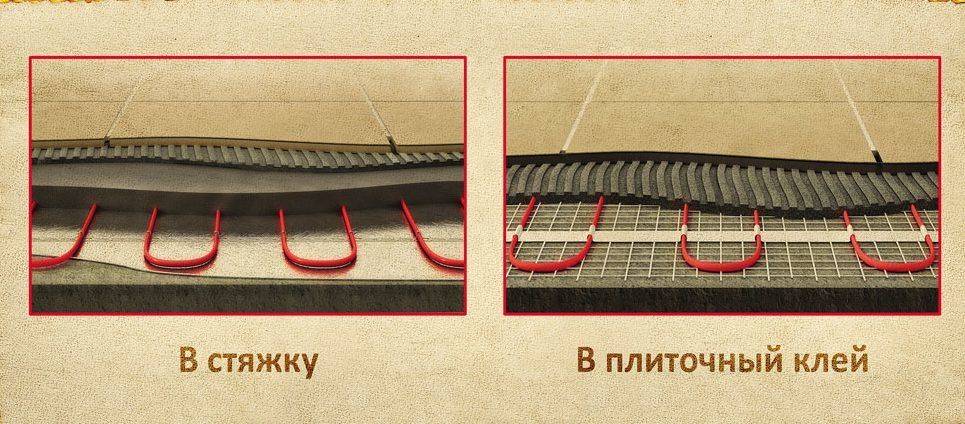

Монтаж в слой стяжки

В стяжку могут монтироваться кабели, кабельные маты и стержневой инфракрасный теплый пол. Перед укладкой и после следует проверить сопротивление греющих элементов и сравнить его с паспортным. Допустимой величиной считается различие в 10 %. Укладка производится преимущественно змейкой (рис. ниже).

Укладка одножильного и двухжильного кабелей теплого пола: 1 – греющий кабель; 2 – силовой кабель; 3 – соединительная муфта; 4 – провод термодатчика; 5 – термодатчик

У саморегулирующегося кабеля не нужно замыкать проводники между собой на конце, поскольку ток течет в поперечном направлении через полупроводниковую матрицу, расположенную между ними.

Подготовка для разных систем теплых полов одинаковая:

• Сначала стены помещения оклеиваются внизу по периметру демпферной лентой.
• Затем укладывается гидроизолирующая пленка, а на нее – теплоизоляция. Если снизу расположено отапливаемое помещение, достаточно толщины 3-4 мм. На первом этаже толщина плит утеплителя берется до 50 мм.
• Стыки закрываются монтажным скотчем.

• Кабель фиксируется специальными зажимами.
• Шаг витков составляет 8-15 см и выбирается согласно расчетам.
• От стен делается отступ около 10 см, а от труб – до 15 см.
• Соединение с силовым кабелем производится с помощью муфты и размещается в зоне стяжки.
• Температурный датчик следует положить в гофре между витками кабеля.

• Кабель заливается слоем стяжки.
• При этом контролируется отсутствие пустот, иначе может произойти локальный перегрев нагревателя. Для повышения пластичности в цемент добавляют 1 кг клея ПВА на мешок.
• Для отделки под плитку делается дополнительная финишная заливка выравнивающей стяжки.

Монтаж в слой плиточного клея

Можно размещать теплый пол под устройство кафельной кладки в слое плиточного клея. Меньше всего проблем существует с тем, как уложить теплый пол из кабельного мата. Он представляет собой резистивный одножильный кабель, прикрепленный к полотну армирующей сетки змейкой. Небольшая толщина нагревательного мата позволяет монтировать его в слой плиточного клея. В результате слой «пирога» составляет 30 мм.

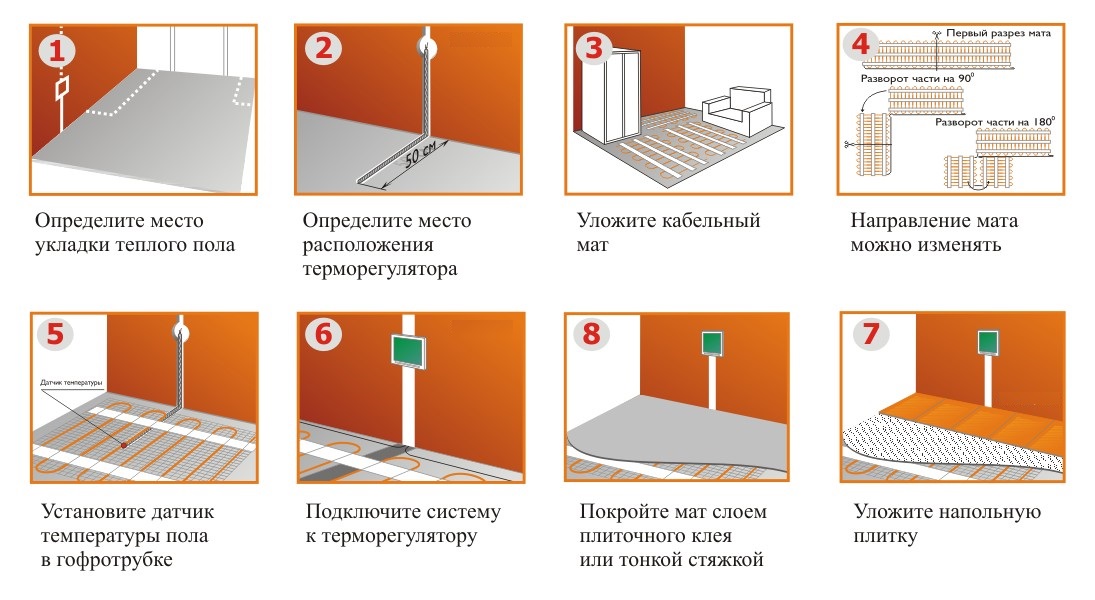

Теплый пол под плитку

Подготовка основания производится так же, как перед монтажом кабельного теплого пола. Здесь часто применяют заливку выравнивающей стяжки, поскольку под плитку требуется ровная поверхность.

Поверхность основания размечают с учетом отступов. Маты раскатывают по основанию от места расположения терморегулятора. На поворотах армирующую сетку разрезают, а провод поворачивают в нужном направлении.

После укладки и подключений к терморегулятору измеряется сопротивление кабеля и сравнивается с паспортным. Затем подается питание и в течение 1 мин проверяется работоспособность системы.

Клей укладывается тщательно и небольшими порциями, чтобы не было полостей. Слой должен полностью накрывать нагревательный мат. Сверху кладется керамическая плитка, которую слегка вдавливают в раствор. Толщина слоя составляет 8-10 мм.

После полного высыхания клея можно включать напольный обогрев.

Монтаж инфракрасного пленочного теплого пола

Перед монтажом составляется план расположения полос термопленки, соединений и датчиков. Теплоизоляция укладывается на всю площадь помещения, а термопленка – только в места подогрева.

Под терморегулятор и датчик заранее находятся и отмечаются места их расположения. Если прибор встроенного типа, под него и под кабели следует проштробить места их размещения.

Термопленка укладывается на чистое и ровное основание сверху слоя теплоизоляции. При необходимости ее разрезают по специальным линиям или посередине между поперечными полосами нагревателя. К основанию и между собой пленка крепится термоскотчем. Нахлест полосок друг на друга не допускается.

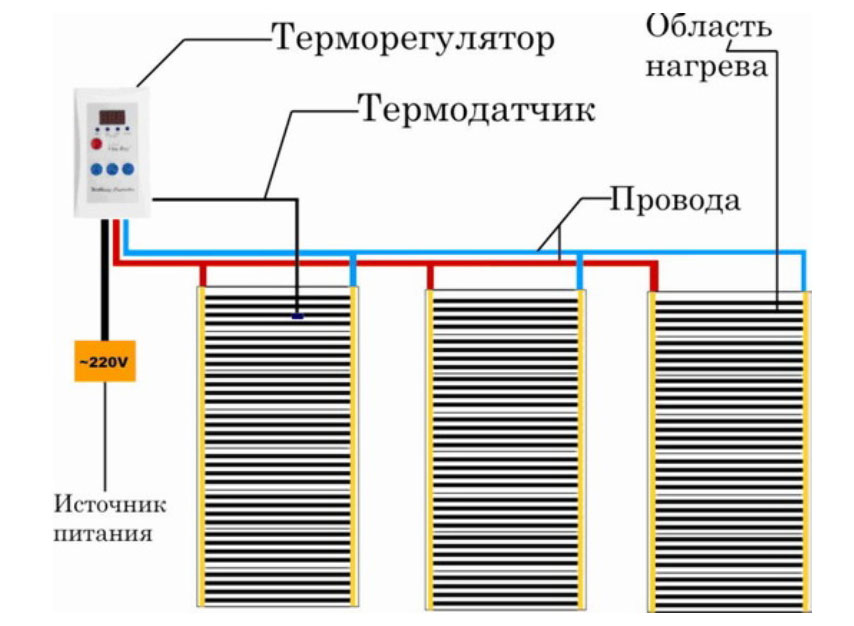

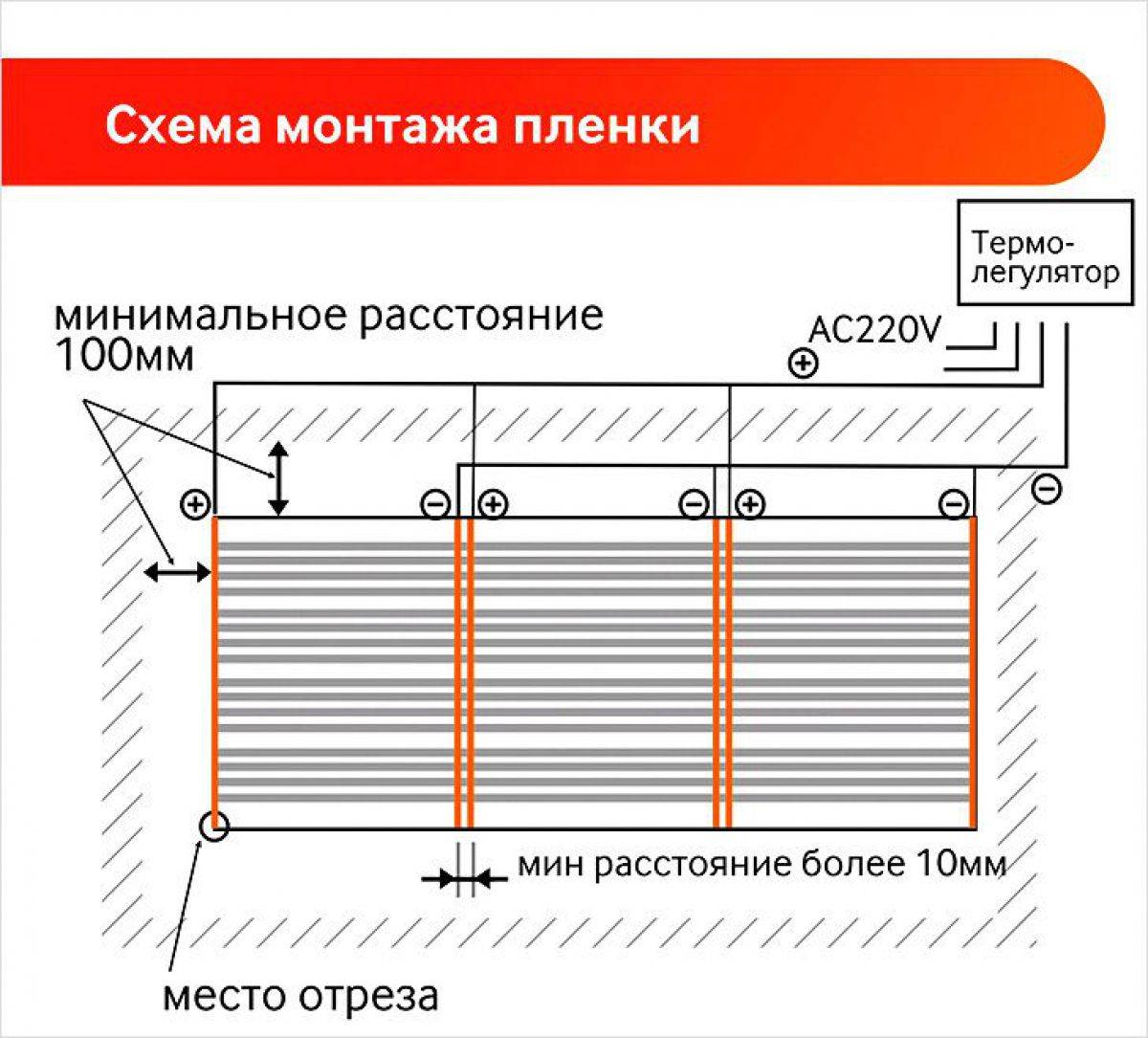

Схема укладки и подключения инфракрасного пленочного пола

Соединения производятся с помощью клемм. Силовые провода утапливаются в канавках, вырезанных в слое утеплителя. Датчик соединяется с термопленкой скотчем и размещается в углублении.

Уложенный теплый пол закрывается сверху полиэтиленовой пленкой и фанерой, а затем делается финишное покрытие: линолеум, ламинат, ковролин.

Функциональность и установка

Нагревательный кабель представляет собой гибкую проводку, которая может быть уложена вдоль труб и поверхностей, которые требуют нагрева. Он обеспечивает равномерное распределение тепла по всей его длине, что делает его идеальным для обогрева трубопроводов и водостоков во время зимнего сезона. Кабель можно установить как на открытой местности, так и внутри помещений. Установка нагревательного кабеля может быть достаточно простой, особенно если он будет применяться на открытых поверхностях, а также существует возможность автоматического регулирования температуры.

Нагревательный мат, в свою очередь, представляет собой нагревательный элемент, встроенный в гибкую подложку. Этот мат укладывается непосредственно под напольное покрытие, такое как плитка или ламинат, и обеспечивает равномерное распределение тепла по всей его поверхности. Нагревательный мат является идеальным решением для установки во время ремонта или строительства, когда планируется укладка нового напольного покрытия. Установка нагревательного мат проста и может быть выполнена самостоятельно. Дополнительные преимущества материала включают систему регулирования температуры и возможность программирования работы в соответствии с индивидуальными потребностями.

В итоге, выбор между нагревательным кабелем и нагревательным матом зависит от поставленных целей и условий установки

Важно учесть размеры и форму поверхности, требующей обогрева, а также индивидуальные предпочтения пользователя. Оба варианта обладают функциональными возможностями, которые позволяют достичь комфортной температуры в помещении или на участке даже в холодное время года

Теплые полы (общие сведения)

Теплый пол можно оборудовать во всем жилье или в отдельных помещениях

Отопительная система тёплых полов является одной из самых выгодных, поскольку обеспечивают нижний нагрев. Внутри помещений формируется незначительный градиент температур, при котором нижняя точка самая горячая, а верхняя — чуть холоднее.

Что такое теплый пол

Отопительная система тёплых полов, в отличие от других типов нагревательных конструкций, встраивается в полы и снаружи её не видно, то есть она является скрытой. Благодаря этому не загромождается доступное пространство помещений и вырастает уровень безопасности при эксплуатации. Для регулировки нагрева используются термостаты, встраиваемые в стены или системы умного дома.

Устройство

Устройство полов с нагревом многослойное: теплоизоляция, элементы системы, стяжка, финишная отделка. Такая конструкция позволяет практически всё тепло тратить на обогрев помещения, а не подвала или цоколя.

Типичное устройство водяных тёплых полов. Показаны основные слои, укладку которых требует технология монтажа.

Равномерное расположение нагревательных элементов в полу обеспечивает прогрев помещения по всей площади. В качестве нагревателя могут использоваться трубы с теплоносителем или электрические проводники. Они укладываются на несущее основание поверх утеплителя. Для укладки декоративной отделки выполняется стяжка.

Плюсы и минусы

Среди основных достоинств тёплых полов можно выделить:

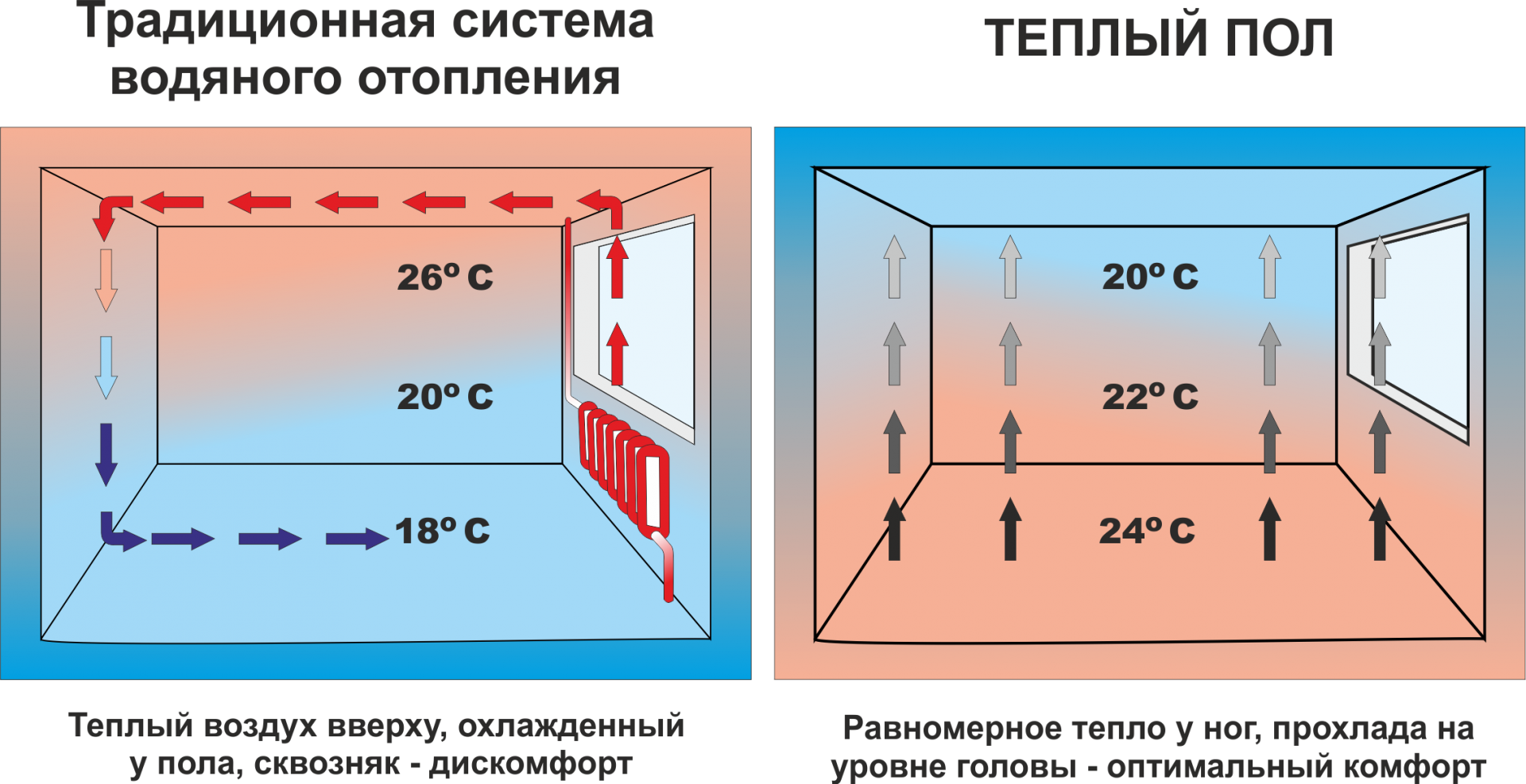

• комфортное распределение температуры внутри помещения: нижняя поверхность теплее потолков, за счёт чего обеспечивается естественная циркуляция воздуха;
• высокий уровень пожаробезопасности, ожог от нагревательных элементов получить невозможно, так как они находятся под стяжкой и лицевой отделкой;
• все элементы конструкции скрыты, кроме регулятора нагрева;
• воздух не пересушивается;
• доступен выбор нескольких видов нагревательных элементов под различные условия эксплуатации;
• возможно использование в качестве основной или вспомогательной системы отопления.

Однако не стоит забывать и о том, что у отопительной системы данного типа есть и ряд недостатков:

• в качестве несущей основы нужен жёсткий пол (кирпичный, бетонный или железобетонный), чтобы нагревательная конструкция под нагрузкой не повредилась;
• требуется строгое соблюдение правил монтажа, так как любая ошибка может вылиться в круглую сумму, которую придётся потратить на снятие стяжки;
• в холодных регионах нужно использование дополнительной системы обогрева помещений, особенно при отсутствии качественной теплоизоляции;
• сложная технология монтажа, проблематичный поиск неисправностей, требующие демонтажа декоративной отделки;
• невозможность использования водяной системы в многоэтажных домах.

Недостатки требуется учитывать до момента закупки оборудования и проведения монтажных работ.

Разновидности

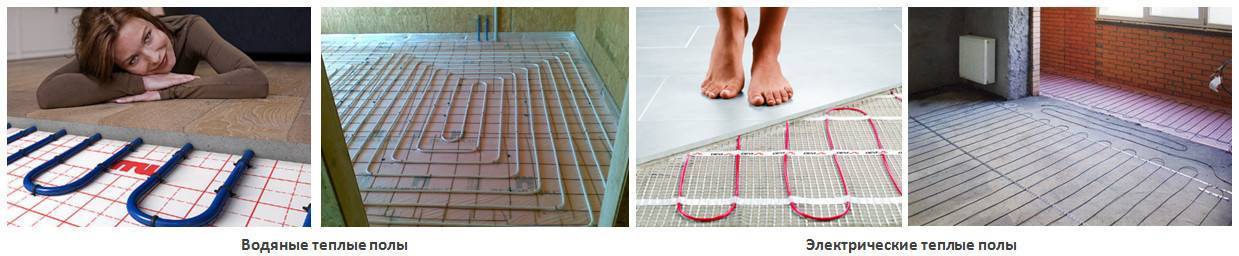

Системы тёплых полов подразделяются на следующие виды:

Водяные. В качестве нагревательных элементов используются трубы, по которым циркулирует теплоноситель. Система затратна в обслуживании, но обходится дешевле, чем электрический тип полов. В случае порыва труб может испортиться напольное покрытие. Необходимо использование нескольких отопительных контуров, чтобы градиент температур был минимальным.

Пример монтажа водяного теплого пола

Электрические. В качестве нагревательного элемента используются провода или плёнки, по которым пропускается электрический ток. После укладки поднимают уровень полов на небольшую высоту, по сравнению с водяными. Подходят для установки в многоэтажных домах. При нагреве отсутствует инерционность — полы за минимальное время прогреваются до заданной величины. Градиента температуры по всей площади полов нет.

Пример монтажа электрического теплого пола под плитку

Стоит ли самостоятельно устанавливать теплый пол

Самостоятельная установка тёплых полов потребует наличия соответствующих знаний технологии, инструментов, а также грамотного проведения расчётов. Без опыта выполнения подобных монтажных работ велик риск допущения ошибок, которые устранить будет достаточно сложно. В связи с чем, заранее требуется реально оценить свои силы и возможности, прежде чем браться за самостоятельную установку тёплых полов.

Водяное отопление

Своими руками проделать все необходимые работы по монтажу такой конструкции затруднительно. Но, если семейный бюджет не позволяет нанять профессионалов, то постаравшись, результата можно достигнуть самостоятельно.

Следует выделить три варианта монтажа в зависимости от материала, который будет покрывать систему:

1. Установка с последующей бетонной заливкой.
2. Монтаж с укладкой сверху труб паркета или плитки.
3. Внедрение обогревательной системы под старые доски.

Установка труб

• Определяем место под коллектор, устанавливаем для него коробку.
• Замеряем площадь, которую будет охватывать система.
• Укладываем теплоизоляционный материал: пеноплекс, минеральная вата, пенополистирол. Благодаря их наличию тепло не будет расходоваться на обогрев земли, а пойдёт в комнату, что значительно увеличит КПД.
• Монтируем демпферную ленту по всему периметру помещения. Она позволит компенсировать деформации в результате высокой температуры.
• Устанавливает стальную сетку, на которую будут крепиться трубы.

• Прокладываем трубы. Это удобно делать змейкой или спиралью.
• Фиксируем их к решётке специальными хомутами. Расстояние между креплениями около метра.

Расстояние между витками необходимо соблюдать 15 – 45 см, до стены – 10 см.

Соединение с коллектором

Общее подключение может быть от центрального отопления, но для распределения воды по всем проложенным трубам необходим именно коллектор.

• Один край водяной трубы фиксируем в подающий коллектор.
• Распределяем трубы по контурам. Количество контуров должно соответствовать количеству выходных отверстий коллектора.
• Последний край фиксируем в возвратный коллектор.
• Тестируем систему.

Всё, водный способ обогрева напольной поверхности приведён в исполнение.

Но он также обладает несколькими недостатками:

• Большой подъём пола, что неприемлемо в квартирах с низким потолком.
• Опасность затопить нижних соседей.
• Трудность устранения возможных протечек.
• При подключении от отопления общего может похолодать у соседей.

Это не отменяет более значительных преимуществ, но подталкивает к желанию рассмотреть похожую систему, только основанную на использовании электричества.

Инфракрасные полы

Новинка в мире обогревательных приборов, которая уже успела зарекомендовать себя наилучшим образом. Однако рассмотрим более подробно и узнаем, почему инфракрасные электрические полы стремительно вытесняют с рынка своих предшественников.

Главным аргументом производителей в пользу таких инновационных полов является их благотворное воздействие на человеческий организм. Спорить не будем, смысл в этом есть. Медицинские исследования давным-давно доказали, что инфракрасное излучение полезно для человека и способно излечить от множества заболеваний. Его активно применяют в физиотерапевтических целях в клиниках по всему миру. Но инфракрасное тепло теряет всякий смысл, если перекрыть его, например, обычным линолеумом, ламинатом или керамической плиткой. Поэтому, прежде чем устанавливать пленочный инфракрасный электрический пол, выясните, будет ли он «дружить» с будущим финишным покрытием или стяжкой. К сожалению, сделать это труднее, чем может показать на первый взгляд, потому что ни один производитель инфракрасных полов не сможет гарантировать, что полезное излучение пробьется через то или иное покрытие и будет приносить эту самую пользу. Тепло – сколько угодно, но вот об оздоровительном воздействии стараются не распространяться. Поэтому все убедительные доводы, которые звучат в рекламе являются не более, чем удачным маркетинговым ходом.

На видео инфракрасный электрический пол представлен в самом лучшем свете и позиционируется как самая лучшая система отопления последнего поколения. Да, он удобнее и эффективнее, чем обычные батареи, но и «чудесным» лекарством от всех болезней, вызванных холодом, не является.

Достоинства инфракрасных полов:

• малые энергозатраты – электрические инфракрасные полы потребляют гораздо меньше электроэнергии по сравнению с кабельными. Это происходит благодаря отсутствию стяжки поверх пленки, а следовательно – отсутствию теплопотерь;
• простой монтаж и замена – если часть пленки вышла из строя, ее можно запросто заменить, не снимая все покрытие. Поскольку нагревательные элементы соединены параллельно, вышедший из строя сегмент можно легко снять. Однако именно эти соединения элементов подвергаются наиболее серьезному риску поломки. Онтаж пола осуществляется всего за 2-4 часа в зависимости от квадратуры помещения;
• цена инфракрасного электрического пола не на много выше, чем у кабельного. И уж тем более будет дешевле установить именно такие компактные полы, чем тратиться на систему конвекционного отопления;
• инфракрасный пол – оптимальное решение для тех случаев, когда нет возможности увеличить высоту пола стяжкой;
• характер инфракрасного длинноволнового излучения таковой, что обогревает не воздух в помещении, а живые объекты, которые в нем находятся. С такой системой воздух в комнате не будет затхлым или «тяжелым» из-за температуры, а вам при этом будет всегда тепло и комфортно;
• инфракрасное тепло не пересушивает воздух и не провоцирует циркуляцию пыли, способствуя образованию чистого и комфортного микроклимата;
• экологически чистый способ отопления. Инфракрасная термопленка абсолютно безопасна для здоровья человека, и даже при нагревании она не выделяет ядовитых испарений;
• универсальность применения. Инфракрасные полы можно устанавливать в любых помещениях. Они подойдут не только для спальни и детской, но даже для кухни и ванной комнаты;
• возможность вертикальной установки. Термопленка очень гибкая и легкая, поэтому ее можно спокойно прикреплять на стены и даже потолок.

Недостатков у инфракрасных полов не так уж и много. Если вас не смущает цена и особенности установки под те или иные покрытия, главное запомнить, что термопленку нельзя стелить под мебель на низких ножках, например, комоды или диваны. В противном случае под мебелью произойдет локальный перегрев, и этот сегмент инфракрасного пола быстро выйдет из строя. Поэтому если у вас дома такое отопление, то нужно очень хорошенько все спланировать прежде чем делать перестановку.

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

1. Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:

• нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
• жила заземления сделана из луженой меди;
• кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
• общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
• соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

1. Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Принцип работы накопительного водонагревателя

Накопительный водонагреватель представляет собой ёмкость со слоем теплоизоляции, внутри которой встроен нагревательный элемент, ТЭН. Холодная вода из водопровода заполняет бак, и термостат включает автоматический подогрев. Вода достигает температуры, заранее заданной владельцем, после чего, термостат отключает подогрев.

Устройство накопительного водонагревателя

Слой теплоизоляции превращает ёмкость в термос, где вода остывает очень медленно. По мере того, как потребитель расходует воду или она просто со временем остывает, терморегулятор опять включается и процесс нагрева возобновляется.

Выходной патрубок, расположен в баке очень высоко, вода расходуется только тогда, когда уровень воды поднимается до этого патрубка. Благодаря этому, бойлер всегда полон горячей воды.

При установке покрытия в доме следует учесть четыре важных обстоятельства

Во-первых, если дом только построенный, в течение года из-за потери влаги стены дают усадку около 5%. Это необходимо учитывать еще на этапе проектирования, а на этапе установки вносить соответствующие корректировки.

Во-вторых, во избежание избыточной влажности или пересыхания древесины следует поддерживать параметры влажности воздуха в рекомендуемых рамках. Это должно также учитываться при расчетах. Пересыхание древесина приводит к растрескиванию, а отсыревание чревато развитием гнилостных процессов.

В-третьих, рекомендуется уделять особое внимание пожаробезопасности внедряемой системы, ведь дерево хорошо горит. В-четвертых, при выборе оборудования и расчете системы следует принимать во внимание, как будет эксплуатироваться дом: круглогодично или сезонно. В-четвертых, в деревянном доме нежелательно закрывать теплый пол сплошным ковролином или использовать поверхность толщиной более 2, 4 см, если доски из сосны, дуба, и 2, 2 см, если доски из мягких пород дерева (лиственница, береза и др.)

В-четвертых, в деревянном доме нежелательно закрывать теплый пол сплошным ковролином или использовать поверхность толщиной более 2, 4 см, если доски из сосны, дуба, и 2, 2 см, если доски из мягких пород дерева (лиственница, береза и др.)
