Как установить варочную панель. Методика монтажа
Варочные панели — разновидность встраиваемой бытовой техники, соответственно, перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.
Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:
- электродрель;
- электролобзик;
- отвертка;
- нож;
- линейка, угольник, карандаши и картон.
Монтаж производится в три этапа:
Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.
Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции
Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.
Начертите на столешнице тумбы линии будущего разреза с помощью линейки и угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.
Установка варочной панели в тумбу
Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.
Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.
Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.
Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.
Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.
Пошаговая инструкция по подключению варочной панели
Разные производители немного меняют внешний вид своей продукции, добавляют функции, расширяют возможности управления, используют новые производственные материалы и делают другие апгрейды.
Но принципы работы и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации достаточно распространены и имеют свои технологические особенности.
Выбор розеток и вилок для варочной панели
Если вы не можете отличить фазу от нуля, никогда не беритесь за работу с бытовыми электроприборами.
Шаг 1. Купите недостающие кабели и фитинги. Устройства мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жилы 2,5 мм2), розетка не менее 16 А, обязательно наличие заземляющего контакта.
Нужно иметь подключенный разъем, а не не подключенный куда-то отрезок кабеля. Если производитель не предоставляет соединительный кабель в комплекте, необходимо приобрести кабель ПВС 3×2,5 и вилку не менее чем на 16 А.
Вы должны приобрести все необходимое для подключения заранее
Совет также относится к электрическим кабелям из этих стран. Они не выдерживают стандартных значений диаметра токопроводящих жил, а отклонения всегда в меньшую сторону. На погонный метр кабеля с заявленным сечением 2,5 мм2 приходятся участки площадью 2,0 мм2.
Неопытные пользователи доверяют надписям на изоляции и подключают мощные устройства — кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.
У недобросовестных производителей сечение кабеля не всегда соответствует указанным значениям
Есть два выхода из этой ситуации.
Выберите сечение кабеля с запасом. Например, если в расчетах указано необходимое сечение 2,5 мм2, необходимо приобрести токопроводящие провода сечением 3,0 мм2. Есть надежда, что минимальное фактическое сечение будет не ниже расчетного. Но в этом случае стоимость кабеля увеличивается.
Используйте только продукты от ответственных производителей. Они будут стоить дороже, но это только на первый взгляд невыгодно
Если учесть величину возможных потерь из-за некачественного кабеля, то их использование вполне оправдано.
Кабель лучше выбирать с запасом по мощности
Шаг 2. Проложите дорожку от блока питания от платы дома до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещено по двум причинам. Во-первых, существующий кабель установлен без достаточного запаса мощности и не выдержит дополнительной нагрузки.
Мы уже упоминали, что для варочной панели может потребоваться до 10 кВт, это зачастую превышает суммарную мощность всех электропотребителей в квартире. Второй – к устройству нужно присоединить собственную фурнитуру.
Кабель должен идти в отдельной стробе
Кабель ВВГ-П 3×2,5 монтируется в паз. Розетка располагается чуть ниже уровня панели или духовки. В противном случае потоки горячего воздуха могут критически повысить температуру нагрева деталей.
Шаг 3. Подключаем провода к дифавтомату. Согласно действующим нормам, коричневый провод должен быть прикручен к нижней клемме с маркировкой «2», синий провод к клемме «N», а желтый провод с зелеными полосами к шине заземления
Обратите внимание на рекомендуемый алгоритм подключения, несоблюдение правил приводит к выходу из строя оборудования или поражению пользователей электрическим током. После установки кабеля можно закрыть штробу и выполнить отделку поверхности стен
Порядок подключения проводов к дифавтомату
Шаг 4 Удалите кабели в распределительной коробке. Прикрутите коричневый и синий провода (фаза и нейтраль) к боковым клеммам, а желтый провод с зеленой полосой (масса) к центральной. Закройте коробку крышкой.
Схема подключения к розетке
Шаг 5 Вставьте штекер в соединительный провод панели. Для этого сначала разберите его, снимите корпус и снимите клеммы.
Вилка разбирается для подключения провода
Шаг 6. Пропустите провод через отверстие в корпусе, снимите защитную оболочку и изоляцию провода. Далее по схеме: коричневый и синий подключить к боковым выводам, а желто-зеленый к верхнему центральному.
Перед подключением провода обжимаются
Схема подключения розетки и вилки к варочной панели
После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний шаг – прикрепление верхней части тарелки.

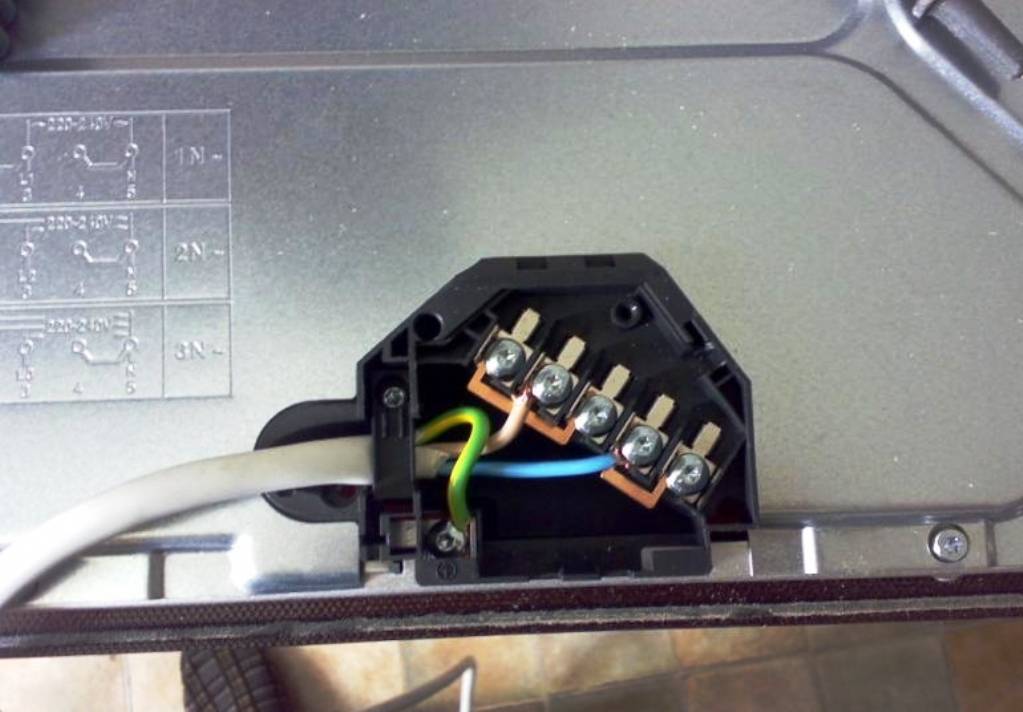

Подключение к панели без штекера
Каким способом проводки воспользоваться
Не всегда в жилье заранее все готово и многие работы по обустройству предстоит выполнять самостоятельно, чтобы домовладение заполнить техникой, сделать жизнь комфортной не только в городе, но и сельском поселении. Мастеру понадобится выполнить следующее:
- узнать напряжения, по которым работают, приобретенные бытовые устройства
- изучить схему подключения, рекомендованную изготовителем приборов, опубликованную в инструкции
- исследовать характер мест присоединения к сети на оборудовании (панель и духовка иногда работают с разным сетевым напряжением – 220В, 380В) — для этого существуют специальные перемычки с клеммами, позволяющие питаться электроэнергией с розеток 220 В (в кухнях не всегда имеется выход на 380 В, проблему разрешают силовые розетки)
- установить АЗС, вывести от него прокладку отдельного кабеля, номиналы изделий зависят от объёма нагрузок на сеть
- кабель нужен негорючий с двойной влагоустойчивой изоляцией, с необходимым количеством жил в зависимости от размеров фазного подключения
- монтаж розетки, к кабелю присоединяют вилку
Существуют у электромонтажников способы подключения этой кухонной техники с помощью клеммных колодок, их крепят на поверхность стен. Неудобство способа заключено в случае необходимости поменять варочное место, тогда придется проводить демонтаж прежней работы, выполнять новую процедуру. Избежать проблем позволяет привычный и традиционный способ с обычными вилками и розетками.
Новый кабель принято устанавливать в пробитых каналах в виде специальных штроб. Для этого придется разрушать поверхность стен, делать наклейку обоев или покраску. Строители используют менее разрушительные способы, понадобится приобрести пластиковый или металлический короб в него уложить провод.
Подключение варочной панели и духовки к розетке
Эти каналы можно закрепить на стену, а съемная крышка позволит с легкостью выполнять ремонтные работы. Не всем нравится поверхностные проводки из-за их объёмности, если деревянная поверхность требует установки проводов в гофры. Более приемлемый и менее визуально заметный способ, если скрыть электропроводку в плинтусе.
Эти изделия:
- широкие
- высокие
- эстетичные
- защищают кабель от внешнего механического воздействия
Монтаж данного обустройства выполняется просто, от него нет пыльных загрязнений.
Пошаговая инструкция по монтажу
Мы выяснили, какой нужен кабель, розетка и автомат. Осталось рассмотреть процесс монтажа розетки на стену. Это вопрос, который представляет наибольшую практическую задачу, поскольку здесь важна эстетическая составляющая. Провода нужно спрятать в стену, розетки установить прочно и максимально аккуратно.
Существует 2 варианта установки:
Наружная розетка (корпус находится снаружи, выступает от стены)
Внутренняя розетка (все элементы и соединения находятся в нише стены, выступает лишь небольшая часть)
Они отличаются принципом размещения и крепления. Если работы ведутся во время первоначальной постройки дома, то удобнее использовать розетки внутреннего типа. Они устанавливаются в гнездо, предварительно вырезанное в стене буром с алмазной коронкой.
Внутренняя розетка
Порядок действий:
- Производится разметка плоскости стены. Изготавливается штроба, в которой укладывается кабель нужного сечения.
- В заранее определенных точках делаются гнезда для розеток. Для этого используют специальные коронки, но можно аккуратно высверлить контур гнезда и вынуть среднюю часть.
- Внутрь гнезда на шпаклевку или клей устанавливают металлический или пластиковый подрозетник. Пластиковые модели обычно крепятся шурупами, что не всегда удобно — надо делать гнезда под дюбели. При установке свободный конец кабеля надо вывести внутрь подрозетника.
- Зачистить кабель и присоединить жилы к соответствующим клеммам розетки. Для этого ее надо разобрать, отвинтив 1 (реже 2) винта на лицевой части корпуса.
- Установить розетку в гнездо и зафиксировать ее с помощью распорок. Они регулируются винтами, расположенными по бокам.
- Установить корпус, присоединить второй конец кабеля к соответствующим контактам в электрощитке.
Наружная розетка
Монтаж розеток наружного типа проще:
- Розетку разбирают, отсоединяя нижнюю металлическую пластину (суппорт).
- Суппорт прикладывают к стене рядом с концом провода, выходящим из штробы. Отмечают центры крепежных отверстий (не путать их с резьбовыми отверстиями для сборки розетки).
- Делают в стене гнезда с помощью перфоратора или дрели. Устанавливают дюбели, прикрепляют суппорт.
- К суппорту привинчивают внутреннюю часть розетки. К соответствующим клеммам подключают провода, предварительно зачистив их концы на нужную величину.
- Устанавливают внешнюю часть — корпус.
Монтаж розеток наружного типа проще, так как для него не требуется делать гнездо в стене. При необходимости, такие точки питания легко передвинуть в любое другое место. Иногда их даже располагают не на стене, а на кухонной мебели.
Подключение духовки к розетке — процедура, требующая не столько практических навыков, сколько теоретических знаний, умения подобрать кабель и автомат. Если все работы выполнены правильно, проблем с эксплуатацией духовки не возникнет.
Однако, допущенные ошибки могут стать причиной выхода прибора из строя, поражения людей электротоком или возгорания проводки. Поэтому, если навыков и уверенности в своих силах нет, лучше пригласить специалистов и доверить решение вопроса с подключением духового шкафа им.
Розетка под варочную панель

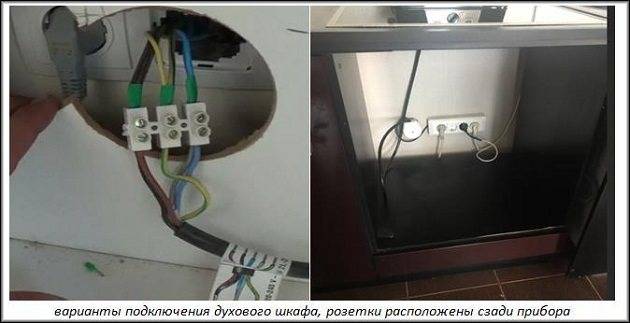

Как подключить духовку
Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.
- В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
- Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.

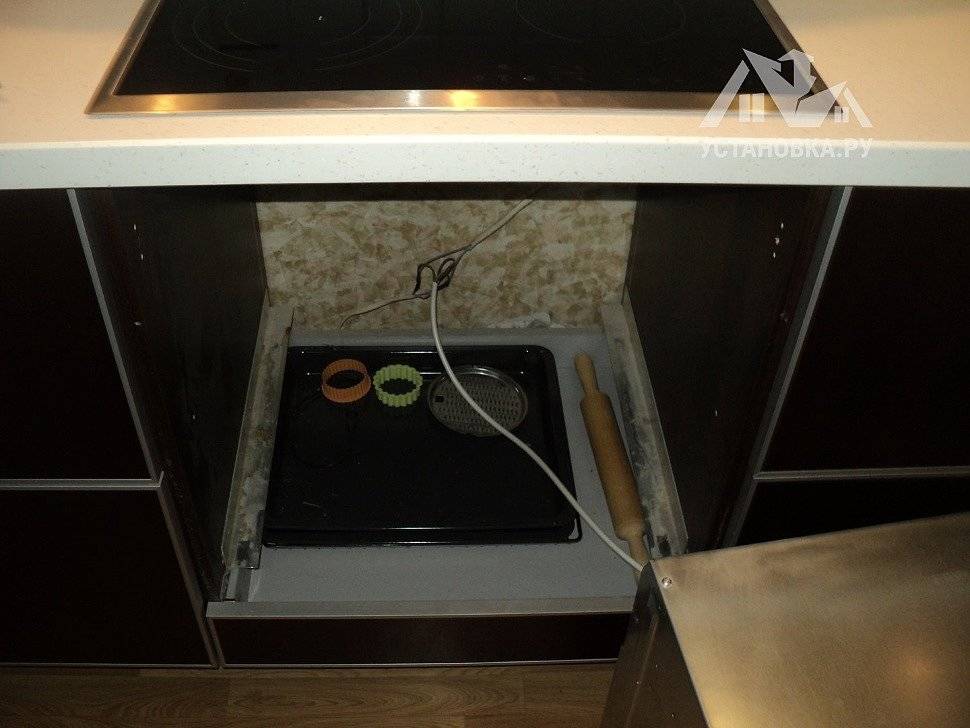

- Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.
Как подключить модель без кабеля
Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.
- Устанавливают евро-розетку – на 16 или 32 А.
- С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
- Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
- К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
- Затем устанавливают защитный щиток на корпус и подключают аппарат.
- Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.
Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.

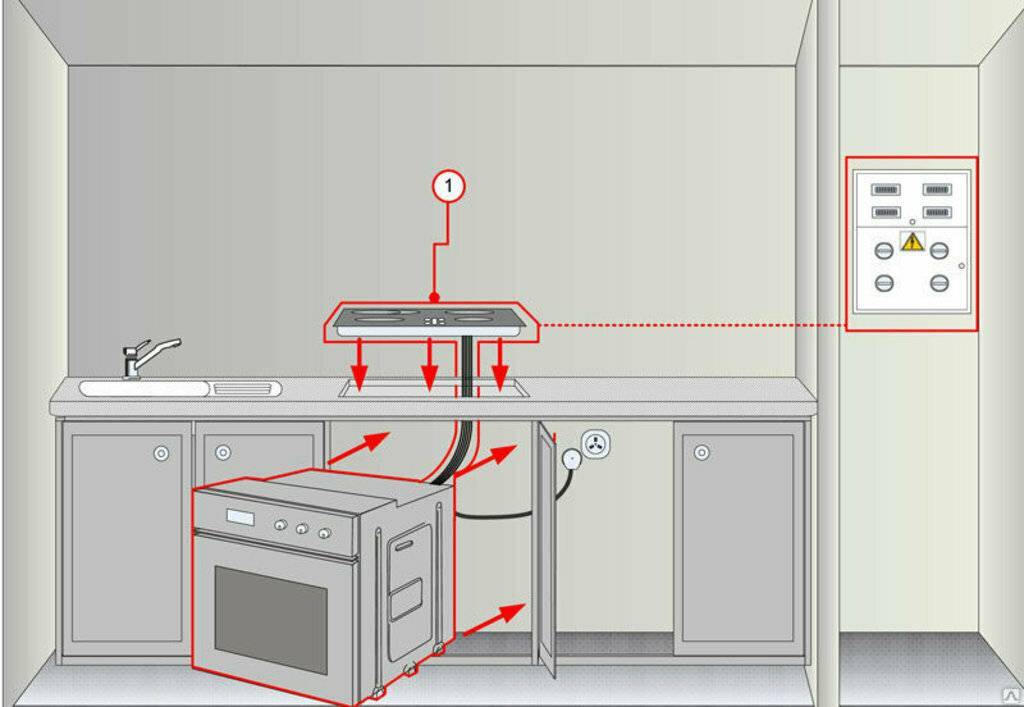

Как реализовать схему подключения варочной панели и духовки
Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.
Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.
схема подключения варочной панели
В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

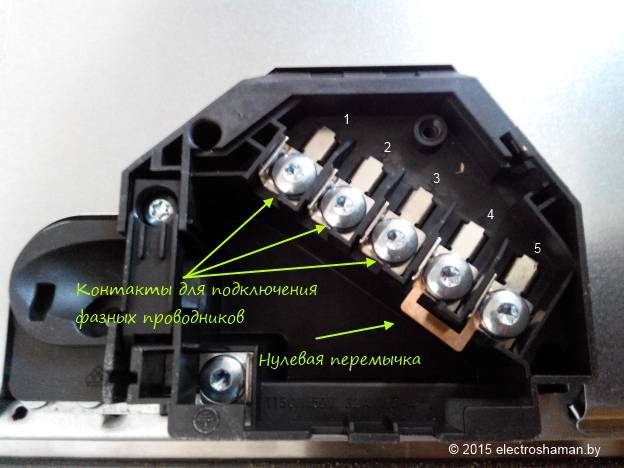

Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.
Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

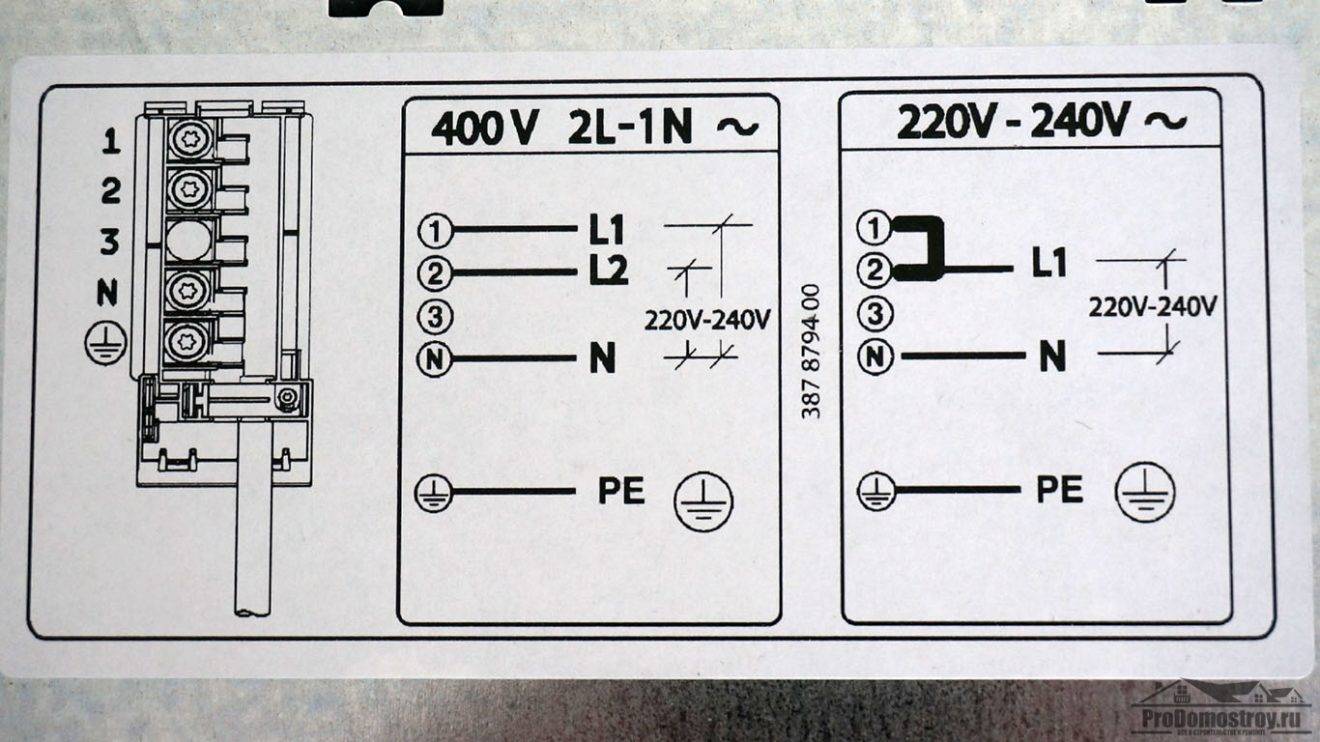

В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».
Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.
Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.
Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку. Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.
Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.
Описание и характеристики
Когда проверена старая проводка или проложена новая, приступают к монтажу розеток. Остановимся подробнее на характеристиках розеток и вилок для варочных панелей и духовых шкафов.
Розетка
Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.
Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.
Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.
Виды
По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:
- Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
- Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
- Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.
По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).
Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.
В комплект к силовой розетке подбирают и специальную силовую вилку. Во внутренней ее части есть 6 контактов, которые используют для подсоединения провода. Клеммы под номерами 1, 2 и 3 предназначены для проводника фазы (L). Их соединяют перемычкой. К клеммам 4 и 5 подключают ноль (N). Клемма 6 требуется для заземления.
Подключение варочной панели к электрической сети своими руками
Где установить розетку?
Проще всего сразу распределить все розетки, электропроводку и щитки во время первоначального строительства дома или при выполнении капитального ремонта квартиры. Если возникла необходимость подключить духовку в помещении с завершенной отделкой, придется частично испортить ее, поскольку размещать провод в открытом состоянии нежелательно.
Не следует устанавливать розетку позади духового шкафа. При необходимости отключить прибор, придется тянуться за его корпус.
Не рекомендуемое место установки розетки (сзади духовки)
Рекомендуемое место монтажа розетки (имеется свободный доступ к отключению духовки)
Кроме того, расстояние от духовки до стены будет довольно большим. Размещать точки питания ниже 30 см от пола также не следует, хотя нередко розетки устанавливают на нижних опорах мебельного гарнитура. Это вынужденный и небезопасный вариант, поскольку иначе разместить розетки просто негде, мешает плотно установленная мебель.
Если прорвет водопроводный шланг, появляется серьезная опасность получить удар током через лужу воды. Нельзя размещать розетки поблизости от раковины, точек слива, водопроводных труб (не менее 40 см). От газовых труб расстояние должно быть не менее 50 см. Слишком высоко размещать розетки также нецелесообразно — неудобно отключать приборы, особенно, при необходимости быстро обесточить отказавшее устройство. Если позаботиться о правильном размещении розеток еще на стадии постройки, можно распределить кабели и точки питания оптимальным образом. Однако, на практике это бывает редко — задачей считается постройка дома и скорейшее заселение, а остальные вопросы решатся в рабочем порядке. Это вызывает необходимость периодически штробить стены, прокладывать новые кабели и менять состав электрощитка.

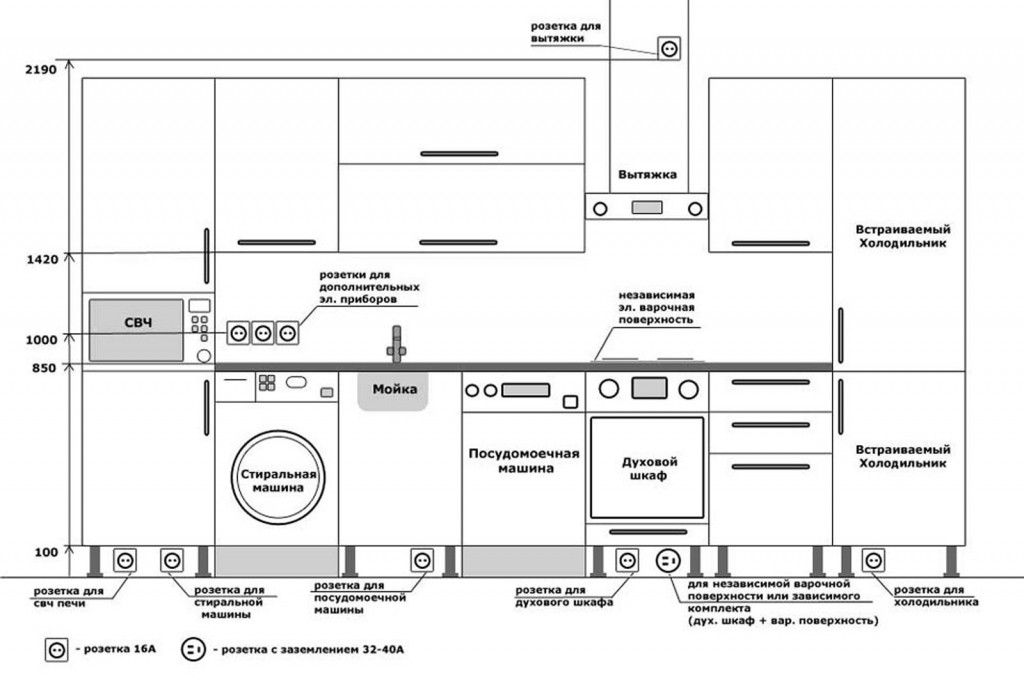

Схема размещения розеток на кухне
Когда понадобится подключить дополнительный прибор, найдется и место в нише, и возможность подключить устройство нужным проводом. Сами розетки удобнее всего устанавливать в зоне фартука — между нижним и верхним ярусом кухонного гарнитура. Здесь удобно подключать и отключать приборы, доступ к точкам питания быстрый и беспрепятственный.
Вывод
В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.
