Данные для расчета длины трубопровода
Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.
Длина трубы для контура
Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.
| Внешний диаметр трубы | Максимальная величина трубы |
| 1,6 – 1,7 см. | 100 – 102 м. |
| 1,8 – 1,9 см. | 120 – 122м. |
| 2 см. | 120 – 125 м. |
Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.
От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.
Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.
Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.
| Шаг, см. | Расход рабочего материала на 1 кв.м., м. |
| 10 — 12 | 10 – 10,5 |
| 15 — 18 | 6,7 – 7,2 |
| 20 — 22 | 5 – 6,1 |
| 25 — 27 | 4 – 4,8 |
| 30 — 35 | 3,4 – 3,9 |
При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.
Онлайн калькулятор для расчета
Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:
- На бумаге рисуется общая площадь помещения.
- Измеряются размеры габаритной мебели и напольной электротехники.
- В соответствующем расположении все измерения переносятся на бумагу.
- Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.
Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.
Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.
Высчитывается длина по следующей формуле:
Д = Р/Т ˟ k, где:
Д – длина трубы;
Р – обогреваемая площадь помещения;
Т – шаг трубы для теплого водяного пола;
k – показатель запаса, находящийся в промежутке 1,1-1,4.
Программа улитка для теплого пола скачать бесплатно

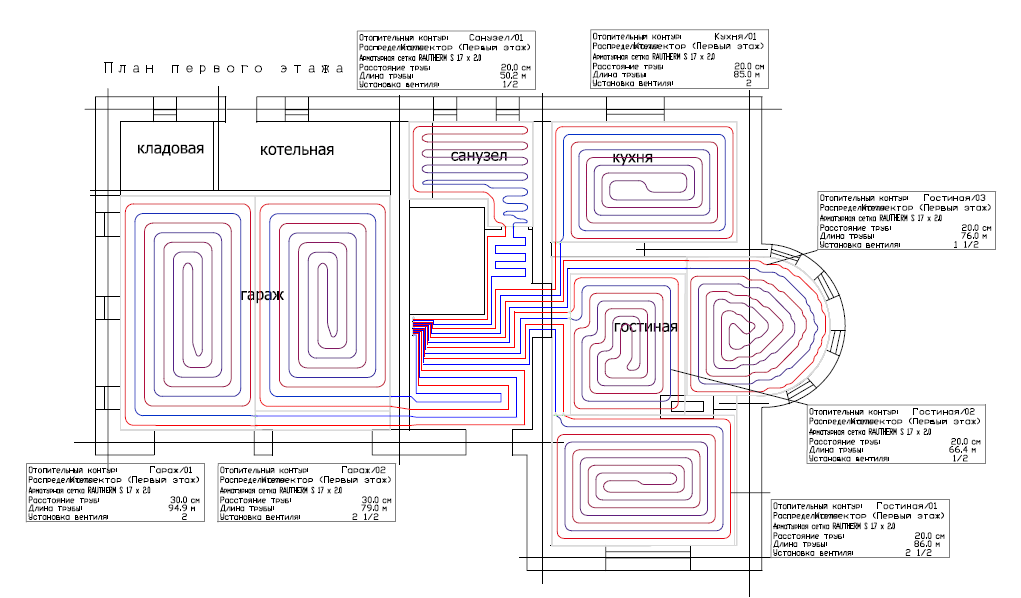

Проект водяного теплого пола

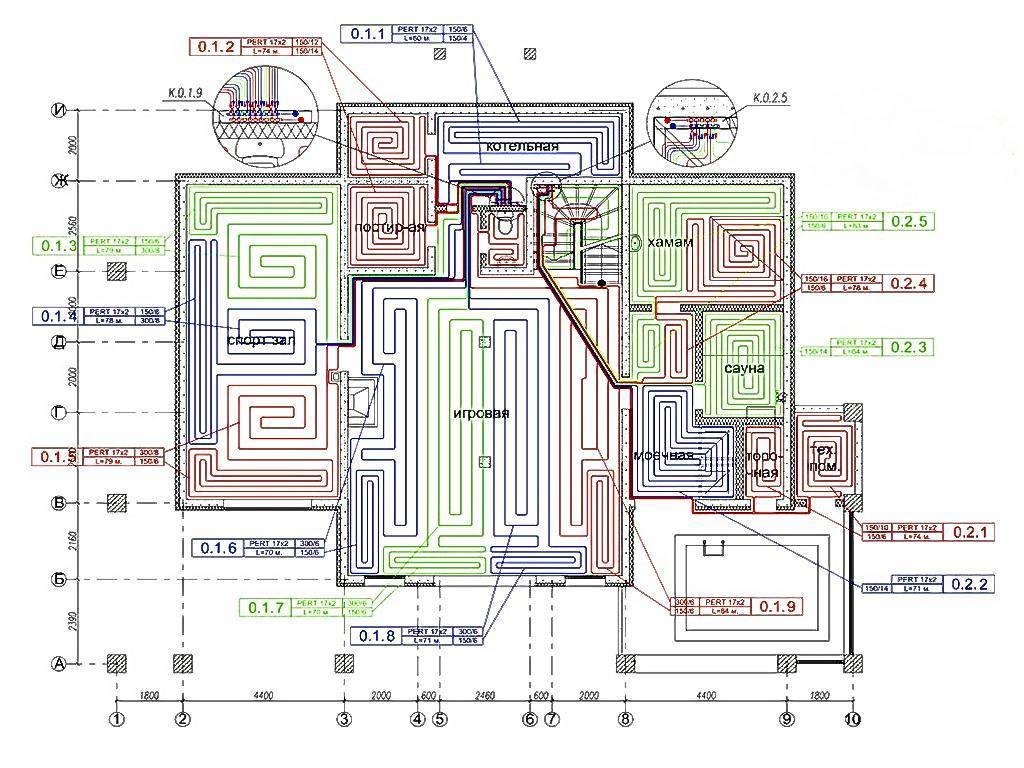

Проект водяного теплого пола. Бетонная система.
Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.
Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.
Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:
- результаты теплотехнического расчета,
- паспорт системы,
- монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
- таблицы балансировки коллекторов теплого водяного пола,
- спецификация материалов и комплектующих.
В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.
Проект водяного теплого пола в купольном доме
Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

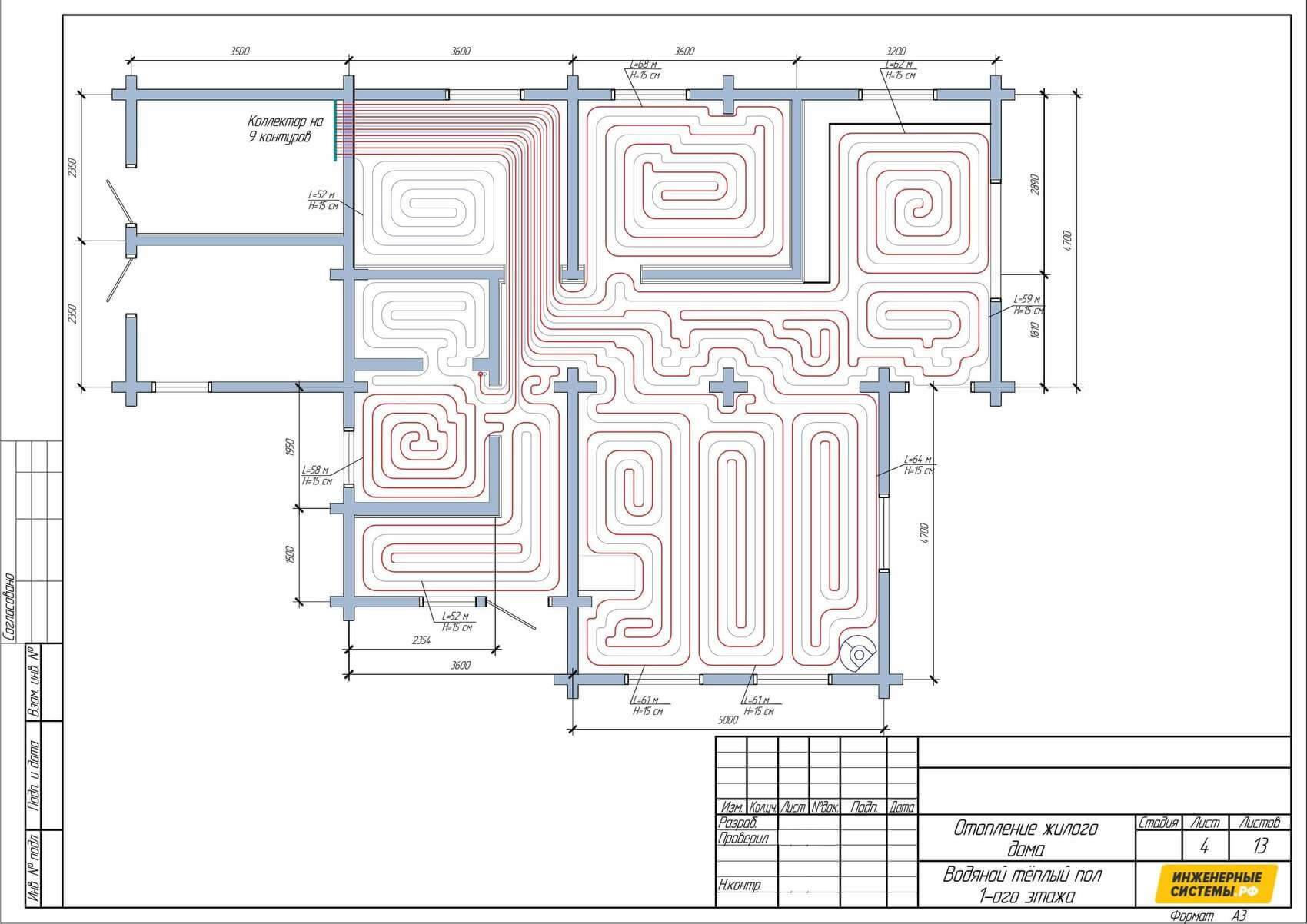

Проект водяного теплого пола для дома из бревна. Монтажная схема. Бетонная система.
Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.
Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

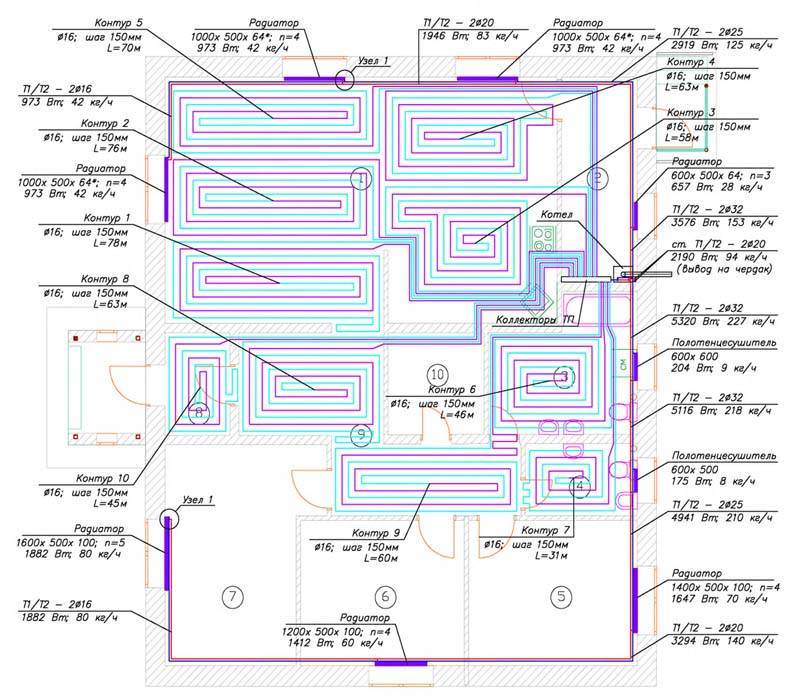

Монтажная схема теплого водяного пола. Фольгированная система.
Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.
Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.
Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол
Сделать запрос:
позвонить по тел.: +7(383)2486390
МТС / WhatsApp / Viber : +79833216510
Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510
Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы
Воспользуйтесь чатом online на сайте в правом нижнем углу страницы
Что собой представляет теплый водяной пол
Теплый пол представляет собой трубы, уложенные в предварительно подготовленную и смонтированную конструкцию. Система подразумевает организацию контура, по которому будет перемещаться теплоноситель – вода, нагретая до высокой температуры. Для монтажа конструкции в жилых помещениях можно применять бетонную стяжку, которую заливают над трубами.
Второй вариант – раскладка теплого пола в предварительно подготовленные пазы, выполненные из полиэстирола. Основание такой отопительной системы подготавливают вручную, затем выполняют монтаж трубы, а сверху заливают стяжку.
Третий способ укладки используется в помещениях с деревянным полом, куда тоже можно уложить водяной пол. Главное – подготовить специальные пазы.
Для обогрева пола в помещении используются следующие виды труб:
- Полиэтиленовые. Сложность работы с ними заключается в необходимости формировании трубопровода. Преимущество таких труб – сохранение целостности при замерзании жидкости и ремонтопригодность.
- Металлические. Подходят для использования в любых комнатах. Они дешевые, легко монтируются, не склонные к деформациям.
- Медные. Самый дорогой вариант. Если для обогрева площади пола вы выбираете их – учитывайте, что понадобиться закрыть конструкцию защитным слоем, предотвращающим щелочное воздействие.
Каким образом теплый пол нагревает воздух
Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.
Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.
Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.
Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.
Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Устройство пола или какой пирог должен быть
Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:
Основа – уплотненный грунт и песок
Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы. Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания
В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка
Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания. В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка.
Далее укладывается слой щебня.
Следующим заливается с армированием слой бетона, который выступает вторичным основанием. Для армирования применяется арматура 8-10 мм, сплетенная в стенку с окном не менее 20х20 см. Если теплый пол обустраивается в квартире или в доме по фундаменту, то возможно, потребуется только стяжка.
Поверх бетона или стяжки укладывается второй слой гидроизоляции и теплоизоляция, в качестве последней рекомендуется использовать экструдированный пенополистирол толщиной от 5 см. Используйте сразу 10 см, что сделает пол еще теплее.
Поверх утеплителя раскатывается еще один слой гидроизоляции, только уже для финишной стяжки.
Укладывается сетка или арматура для армирования стяжки и для крепежа труб. Если используются плиты с пазами для труб, то они же выступают и утеплителем. При необходимости добавляется дополнительный слой.
Если применяется сетка, то вязать трубы с теплоносителем рекомендуется пластиковыми хомутами. Крайне не рекомендуется использовать проволоку, так как в процессе линейного теплового расширения материал, из которого изготовлены трубы, может протереться, что приведет к течи.
- При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
- Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.
Чем и как залить основу?
Для обустройства основы под теплый пол используйте бетон марки М300. Если строительство пола осуществляется в частном доме, то толщина основания должна быть не менее 10 см. Лучше сделать его потолще, так как от нее будет зависеть качество пола и его эффективность.
Монтаж водяных полов
Полезные советы, позволяющие оптимизировать затраты.
Во-первых, от стен помещения сделайте побольше отступ (или увеличьте расстояние между трубами). Зачем? Здесь всё просто: около стен тепла требуется меньше, чем там, где будут ходить люди.
Во-вторых, продумайте расстановку мебели. Зачем? Затем, что нет смысла греть поддон холодильника, нижнюю часть дивана, дно встроенной кухни или платяного шкафа. Вы же хотите систему «тёплый пол», а не «тёплый шкаф» или «тёплый холодильник». Кстати, это ещё и вредно мебели. Рассыхается.
Итак, арматура будет служить основанием для крепления труб. Элементами крепления служат специальные пластиковые хомутики-фиксаторы, петли, траки, дуги для поворота под прямым углом и т.п. А на участках компенсационных швов на трубу обязательно надевается гофрозащита. Все нужные аксессуары есть в ассортименте производителей труб для ТВП.
«Не делайте тугое крепление, оставляйте запас «свободного хода», который будет играть роль компенсатора при расширении нагревающейся трубы».
Как укладывать. Существует несколько схем. Самые ходовые:
- Змейка;
- Спираль (улитка)
Каждый вид имеет несколько подвидов. Смотрите на рисунке некоторые варианты.
Схемы укладки ТВП
Змейку используют тогда, когда надо выровнять смежные участки контура пола. Для санузлов, где надо огибать сантехприборы, змейка непрактична.
Спираль (улитка) проще в монтаже и надёжнее в эксплуатации. В этой схеме трубы «движутся» от периметра к центру. При такой укладке помните про «обратный ход», то есть, придётся вести одну «нитку» обратно. Оптимальная длина магистрали 70-80 метров. Если не укладываетесь в эту длину, разделите площадь на 2 или более контуров. Например, для комнаты в 10 м², с шагом между труб в 15 см, протяжённость трубы составит примерно 68 метров.
Работать следует аккуратно. Труба поставляется в бухтах и тянуть её оттуда витками, нельзя. Делать это надо постепенно по мере крепления на полу.
Коллектор тёплого пола
Повороты следует делать осторожно, не превышая разрешённый радиус изгиба. Он (радиус) указан в паспорте трубы
Если при загибе появится белесоватый залом – меняйте повреждённый участок. Не сделаете, получите на будущее риск порыва в этом месте. А замена участка деформированной трубы требует новые стыки, что также не есть хорошо. Меньше состыковок – меньше рисков протечки. В идеале, концевые соединения замыкаются на входе и выходе коллектора. Поэтому – делайте хорошо сразу всё и не будете иметь проблем в будущем.
Общая длина магистрали также ограничена. Чем больше протяжённость, тем больше теплопотери. Расстояние между витками определяется теплотехническим расчётом. Оно может быть от 10 до 40 см. Фиксаторы ставятся со средним шагом в один метр.
Испытание на герметичность. После укладки и подключения труб к распределительному коллектору, который в свою очередь, запитан с контуром отопления, проводятся гидравлические испытания (опрессовка). В систему труб ТВП подаётся вода с давлением несколько больше рабочего. Допускается понижение не больше 0,02 МПа, но t° воды не должна измениться.
В качестве насоса для испытаний, применяется компрессор или гидравлический пресс.
Обычный период проверки – сутки под давлением. Выявленные недоработки необходимо устранить до укладки стяжки.
Монтажные схемы
Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.
Таблица. Схемы монтажа водяного пола.
| Тип схемы | Характеристика |
|---|---|
Улитка | В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж. |
Змейка | В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится. |
Комбинированный тип | В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом. |
Расчет и распределение труб
Для каждого помещения расчет протяженности трубы и шага ее установки необходимо произвести в отдельности. Расчеты водяного теплого пола можно выполнить посредством специализированных программ или воспользовавшись услугами проектных организаций. Самостоятельно посчитать необходимую мощность для каждого контура очень сложно, при этом учитывается масса параметров и нюансов. Если же допустить огрех в расчетах, это может свести на нет всю работу системы или привести к неприятным последствиям, среди которых: недостаточная циркуляция воды, проявление «тепловой зебры», когда по полу чередуются теплые и холодные участки, неравномерный нагрев пола и образование мест утечки тепла.
Для проведения расчетов необходимы следующие параметры:
- Размеры помещения;
- Материал стен, перекрытий и теплоизоляции;
- Тип теплоизоляции под теплый пол;
- Тип напольного покрытия;
- Диаметр труб в системе теплого пола и материал;
- Мощность котла (температура воды).
По этим данным можно определить необходимую длину используемой трубы для комнаты и шаг ее установки для достижения требуемой мощности теплоотдачи.
При распределении труб следует выбрать оптимальный маршрут укладки
Важно учитывать, что вода, проходя по трубам, постепенно остывает. К слову сказать, это не недостаток, а скорее плюс водяных теплых полов, ведь и теплопотери в комнате происходят не равномерно
При распределении труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:
При распределении труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:
Укладку труб желательно начинать от внешних, более холодных стен помещения;
Важно: Если ввод труб в комнату находится не со стороны внешней стены, то участок трубы от ввода к стене утепляется
- Для постепенного уменьшения нагрева пола от внешней стены к внутренним используется способ укладки «змейкой»;
- Для равномерного обогрева пола в помещениях со всеми внутренними стенами (в ванной, гардеробе и т.п.) используется укладка по спирали от края комнаты в центр. Труба доводится по спирали до центра с двойным шагом между витками, после чего разворачивается и разматывается в обратном направлении до вывода из комнаты и к коллектору.
Помимо длины и формы распределения труб следует просчитать их гидравлическое сопротивление. Оно повышается с увеличение длины и каждым поворотом. Во всех контурах, подсоединенных к одному коллектору, желательно привести сопротивление к одинаковому значению. Для разрешения таких ситуаций необходимо разделять большие контуры с длиной трубы более сотни метров на несколько меньших.
Для каждого контура покупается единый отрезок трубы необходимой длины. Недопустимо использовать стыки и муфты на трубах, которые укладываются в стяжку. Так что расчет длины и заказ должен осуществляться после тщательно проведенных расчетов с продумыванием всего маршрута укладки.
Важно: Расчет ведется для каждой комнаты в отдельности. Также нежелательно использовать один контур для обогрева нескольких помещений. Для утепления лоджии, веранды, мансарды укладывается отдельный контур, не совмещенный с прилегающими комнатами
Иначе большая часть тепла будет уходить на ее отопление, а комната останется холодной. Утепление под теплый пол выполняется также как и с полом, расположенным на грунте. В остальном различий в плане монтажа теплого пола на лоджии нет
Для утепления лоджии, веранды, мансарды укладывается отдельный контур, не совмещенный с прилегающими комнатами. Иначе большая часть тепла будет уходить на ее отопление, а комната останется холодной. Утепление под теплый пол выполняется также как и с полом, расположенным на грунте. В остальном различий в плане монтажа теплого пола на лоджии нет.
Монтаж водяного теплого пола
Водяной теплый пол в частном доме укладывается по следующей технологии:
- Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
- Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
- Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
- Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
- Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
- Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.
