Технологии монтажа кабеля СИП

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

Подключение дома к электропитанию

Подключение СИП от магистрали до дома это абонентское подключение, выполняется в рамках нового подключения или замены старых проводов на СИП. Перед подключением выполняется ряд бюрократических согласований, а само подключение производится проводами СИП 2×16, как самостоятельно, так и вызовом профессионалов.

Получение согласований на новое подключение СИП от магистрали до дома

В вашем районе нужно найти государственный орган, отвечающий за энергосбыт района. В них получаете документы, что вы, как собственник или уполномоченное лицо, имеете право на подключение;
Заказываете и получаете проект подключения дома;
Если в радиусе 25 метров от дома стоит опора магистрали или линейного ответвления, то подключать будете от неё. Если опоры удалены, то придется «раскошелится» на установку дополнительной опоры.

Приобретение необходимых материалов

Для работ вам понадобится:

Примечание. Обычное подключение однофазное (фаза+ноль) и для него используется СИП сечением 2×16 мм2.

Два анкерных зажима. Правильное название зажимы анкерные клиновые самозатягивающиеся. Марка компании NILEDPS 1500.
Четыре прокалывающих зажима. Марка NILED PS 95– 2шт, P 4-2 шт.
Вворачивающийся крюк или стеновой кронштейн для крепления анкерного зажима к фасаду дома.

Этапы работ по подключению СИП

Раскатать кабель от опоры до дома. СИП нельзя раскатывать по земле, возможно повреждение изоляции. Для раскатки используются кабельные ролики;
Закрепить анкерный зажим на фасаде дома вместе с СИП;
Натянуть СИП от дома к опоре. Высота ввода в дом должна быть не менее 2750 мм. СИП не должен быть натянут как струна, но и не должен сильно провисать.
Закрепить СИП на опоре при помощи второго анкерного зажима. Анкерный зажим крепится у бетонной опоре на кронштейн, который крепится к опоре монтажными лентами со скрепками.
Последними этапами СИП подключается к магистрали ВЛИ и к кабелю электропитания дома.

Подключение СИП к магистрали

СИП отвода подключается к магистральным проводам ВЛИ при помощи прокалывающий зажимов. Конструкция зажимов такова, что не нужно зачищать изоляцию проводов. Провода вставляются в два гнезда зажима и затягиваются общим болтом.

На рисунке вы видите подключение отвода к дому от промежуточной опоры.

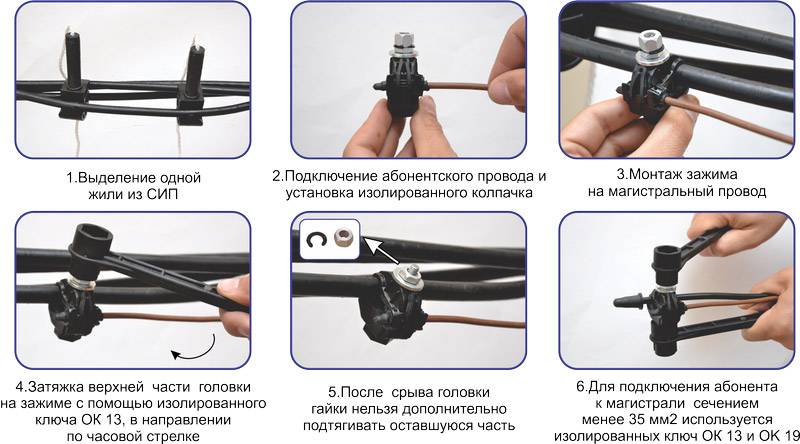

Видео: Монтаж ответвительных зажимов

Примечание: На опоре можно установить щиток со счетчиком учета. Для этого его придется опустить, для визуального контроля проверяющими органами, а в щитке нужно предусмотреть окошко. Счетчик можно установить и на фасаде дома, нет никаких ограничений.

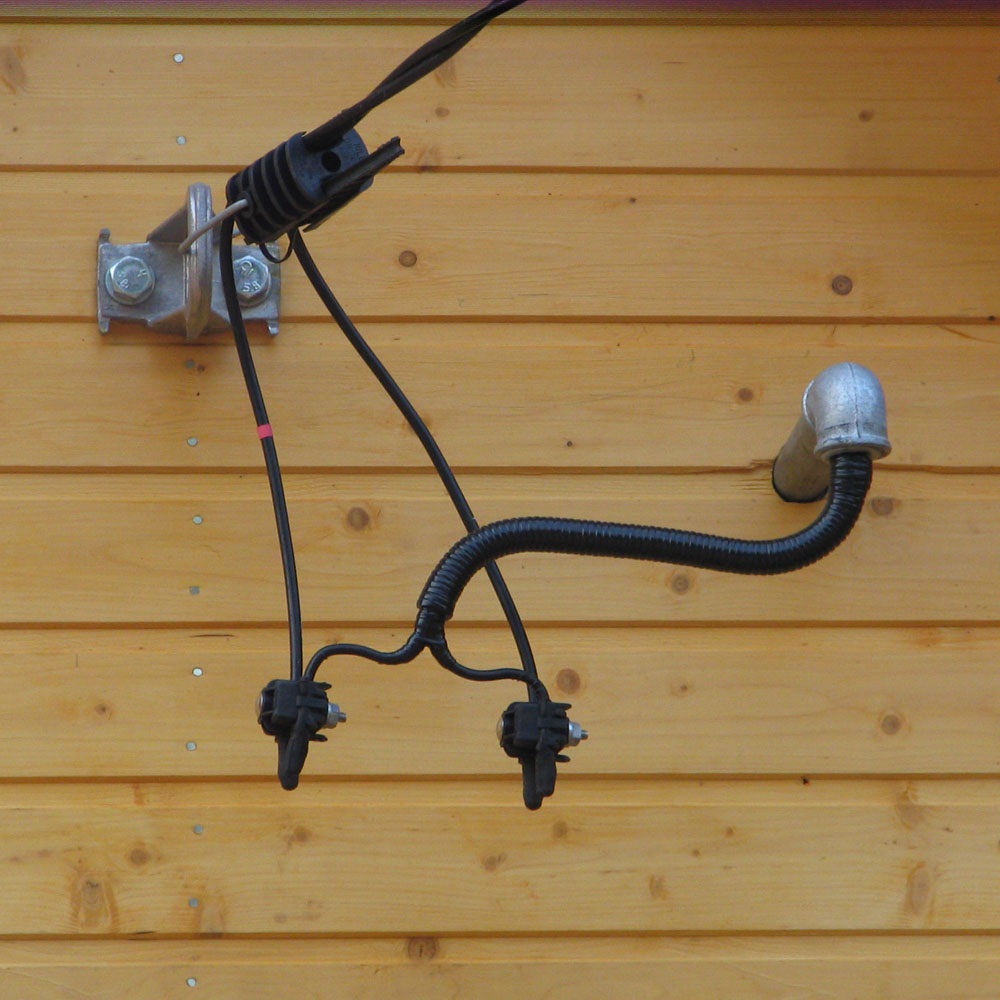

Подключение СИП у дома

Для подключения дома есть два варианта:

Завести СИП в дом. Подходит только СИП 4.
Сделать стыковку СИП и кабеля электропитания дома. Лучше использовать кабель ВВГнг.

Кронштейн;
Анкерный зажим;
СИП;
Зажимы прокалывающие;
Кабель ВВГнг в гофре.

Соединение СИП и ВВГнг производится на прокалывающих зажимах (4).
Ввод любого кабеля в дом, осуществляется через гильзу. В деревянном доме гильза окружается негорючим материалом.
Вводной кабель заводится в электрощит и на ввод ставится вводной, двух полюсной (это наш пример) или четырехполюсной автомат защиты.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбеОконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

Такие контакты смотрятся эстетично, компакты и легко монтируются

Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов. К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago). Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей

Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

подключение медного кабеля при вводе в дом от провода СИП
подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

непосредственно на опоре
на фасаде дома

Схема правильного монтажа электропроводки в частном доме своими руками

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

крыльцо (I);
тамбур (II);
санузел (III);
помещение для стирки (IV);
прихожая (V);
жилые комнаты (VI);
кухня (VII);
кладовая (VIII);
веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

силовой ящик (1);
квартирный щиток (2);
одно- или двухламповый светильник (3);
штепсельная розетка с защитным контактом (4);
однополюсный выключатель (5);
кнопочный выключатель (кнопка) для звонка (6);
звонок (7);
фонарь (8);
штепсельная розетка без защитного контакта (9);
штепсельная розетка с выключателем (10);
сдвоенный выключатель (11);
многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

Техника безопасности

Нельзя проводить любые электромонтажные работы:

при повышенной влажности, в тумане или во время дождя;
в темное время суток;
в одежде с короткими или засученными рукавами;
с использованием соединения «орех» при подключении на фасаде;
если на опоре обнаружены любые повреждения ВЛИ.

Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750. В любом случае натягивать провода, стоя на лестнице, категорически запрещено

В любом случае натягивать провода, стоя на лестнице, категорически запрещено.

Для монтажа потребуется:

отключить все питающие автоматы, чтобы СИП находился без нагрузки;
спецодежда с термозащитой;
технологические карты (все работы ведутся только по этим документам);
регламентированные технологическими картами средства защиты;
изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.

Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.

Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.

СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами

Важно, чтобы крепеж был проведен правильно

Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.

Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.

Особенности слайдерных систем крепления

Слайдерные системы крепления можно использовать при внутренних работах или при оформлении фасада постройки

Но помимо представленных выше вариантов крепежа существуют и другие. Большой интерес привлекают так называемые слайдерные крепления. Хотя они и являются аналогами описанных крепежей SF, слайдерные крепления все-таки обладают иной конструкцией и имеют свою специфику применения.

С английского языка «Sliding Systems» можно перевести как «раздвижные системы». Работа слайдерных креплений основана на том, что по их направляющим свободно передвигаются перегородки, окна или другие прозрачные и непрозрачные конструкции. Для этого у последних должна присутствовать специальная фурнитура. При использовании слайдерной системы удается получить немало преимуществ. Она позволяет увеличить объем попадающего в помещение солнечного света, сэкономить свободное пространство, красиво оформить фасад и интерьер.

Область применения слайдерных систем велика. Их можно использовать при внутренних работах или при оформлении фасада постройки. В первом случае к раздвижной системе крепят двери, перегородки или элементы мебели. Во втором – преимущественно окна.

Преимущества СИП

При монтаже СИП отпадает потребность в изоляторах, траверсах. Это существенно снижает затраты;
Отсутствует замыкание при случайном перехлестывании проводов из-за порывов ветра. Поэтому существенно сокращаются затраты на обслуживание линий;
Заметно снижаются энергопотери в линиях СИП;
Их можно монтировать на уже существующие линии высокого или низкого напряжения или связи;
Их можно применять в линиях электропередачи напряжения классов 0,6/1 кВ и 20 кВ при t от -50 С до +50 градусов С;
СИП обеспечивают низкую пожароопасность;
Можно осуществлять работы по подключению к линии СИП без отключения подачи тока;
Срок службы СИП — минимум 25 лет.

Перед тем, как начинать работы, следует подготовить будущую кабельную трассу, освободить ее от всевозможных преград – деревьев, веток и т. п. Чтобы заменить старую линию на новую, вначале производится демонтаж отслуживших свой срок опор и замена их на новые. Раскатываться самонесущий изолированный провод должен обязательно под натяжением. Монтаж СИП должен производиться подготовленными монтажниками, имеющими квалификацию и опыт подобных работ. Данную работу необходимо производить при температуре не ниже -20°С. Прием-сдачу работ производят поэтапно, по мере завершения отдельных участков линии. Применение СИП при монтаже воздушных изолированных линий позволяет существенно поднять надежность и экономичность энергоснабжения и на порядок сократить эксплуатационные расходы. Чтобы не повредить изоляцию СИП, нужно применять специально предназначенные для этого вида проводов инструменты и аксессуары.

Монтаж СИП кабеля своими руками. Подключение СИП провода к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

схлесты проводов при ветре
возможный обрыв провода
окисление в местах соединений
проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
большая занимаемая площадь на фасаде
возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
Скрепа SOT36 – 2шт (фиксация ленты)
Бандажный крюк SOT39 или SOT29 – 1шт
Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
Анкерный зажим SO80 или SO158 – 2шт
Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Важно сделать одно замечание. Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими

Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Ошибка №5 – Плохая герметичность

Торцевая часть жилы ответвления должна быть надежно заизолирована герметичным колпачком.

Простая намотка изоленты здесь не допускается.

Провод следует заводить в прокол таким образом, чтобы конец жилы выглядывал на 2-4см наружу.

Есть конструкция зажимов, в которых колпачок не съемный, а непосредственно встроен в корпус.

В таких моделях провод следует заводить во внутрь до упора.

Неудовлетворительная герметизация отвода будет способствовать тому, что жила как насос станет впитывать влагу. Вот наглядное подтверждение этих слов.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13 Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Ошибки монтажа СИП, которые нельзя допускать

Монтаж СИП провода – этапы и требования

Сооружение новых электрических линий или реконструкция старых требует определенного подхода к монтажным работам, которые обозначены правилами и стандартами. К примеру, в линиях напряжением 0,38 кВ применяются самонесущие провода СИП изолированного типа. Именно такие электрические линии гарантируют высокую надежность эксплуатации, плюс ко всему ремонт СИП проводам необязателен. Поэтому сама эксплуатация СИП линий требует только профилактических осмотров, которые проводятся с определенной периодичностью. Цель этой статьи – монтаж СИП, по каким правилам проводятся монтажные работы.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.
