Что такое лампы ДНаТ, их особенности подключения и применения

Меры предосторожности при эксплуатации

Внешняя колба лампы нагревается до температуры 250–300 град. Цельсия. Это и определяет список мер безопасности при работе с ней.

1. Не касайтесь колбы лампы в течение 10–15 минут после ее выключения.
2. Категорически нельзя трогать колбу руками без перчаток: потожировые следы на поверхности приведут к неравномерному прогреву и даже взрыву.
3. Обеспечьте лампе хорошую вентиляцию и держите ее подальше от возгораемых конструкций. То же самое касается балластного дросселя, который нагревается до 150 град. Цельсия.

Кроме того, оберегайте лампу от ударов: при взрыве колбы осколки разлетаются на очень большое расстояние. При повреждении горелки возможно заражение помещения или территории ртутью.

Особенности натриевых ламп

До сих пор ученым и конструкторам не удалось создать такие светильники, которые бы могли полностью имитировать солнечный свет, давая полный спектр излучения.У любого из ныне существующих преобладает один какой-то спектр, а растениям в разные периоды вегетации наиболее необходимы красный и синий:

Преобладание синего спектра излучения важно для роста и развития растений;
Красный спектр стимулирует плодоношение и цветение.

Соответственно, для разных культур в определенные периоды развития необходима соответствующая досветка лампами для роста или лампами для цветения. К последним,как раз, и относятся НЛВД – натриевые лампы высокого давления, излучающие красную зону светового спектра.

Эффективность применения в теплицах

Сегодня в тепличных хозяйствах используют самые разные источники для освещения теплиц, и все они обладают своими достоинствами. Если говорить про натриевые лампы высокого давления для теплиц, то они выделяются в первую очередь такими выгодными характеристиками.Как:

Экономичность. Как известно, себестоимость выращенных в теплицах овощей во многом зависит от того, какая цена была уплачена за весь период их роста и плодоношения за энергоносители.
Описываемые светильники наряду со светодиодными потребляют очень немного электрической энергии, но, в отличие от последних, и сами стоят дешевле.

Экономичность особенно важна для освещения больших площадей

• Долговечность. Срок службы лампы составляет от 12 до 20 тысяч часов.
• Высокая светоотдача, в несколько раз превышающая светоотдачу обычных ламп накаливания.
• Полезная для растений излучаемая красно-оранжевая часть спектра, позволяющая ускорять процесс образования цветов и завязей и получать высокие урожаи. Синюю часть спектра растения при этом получают днем из естественного освещения.

Для молодых растений важнее получать синюю часть цветового спектра

• Наличие теплового излучения. Такие лампы для теплиц при свечении выделяют много тепла, что помогает экономить на отоплении теплиц в холодное время года.
  Однако это же их свойство может оказать негативное влияние на растения в теплый период, вызывая вытягивание стеблей или даже ожоги (при близком расположении). Но этого легко можно избежать, если постоянно контролировать температурный режим в укрытии.
• Высокий КПД, составляющий около 30%. Это значительно больше, чем у прочих альтернативных источников искусственного освещения.

Недостатки

Один из недостатков мы только что упомянули – это сильный нагрев работающих ламп. Кроме того, они достаточно долго разгораются – этот процесс может занимать несколько минут.
Наконец, натриевое освещение привлекает в теплицы и парники насекомых-вредителей, способных нанести ущерб растениям.Но есть и более существенные недостатки:

• Их нельзя назвать безопасными, так как наполнителем для этих ламп чаще всего является смесь натрия с ртутью. Разбив лампу, придется распрощаться со всем урожаем.
• Параметры работы светильников зависят от питающего напряжения, их не рекомендуется эксплуатировать, если колебания напряжения в сети отличаются от номинального более чем на 5-10%.
• В холодную погоду лампы на основе натрия теряют эффективность свечения, что также ограничивает их применение в неотапливаемых теплицах.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус

Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Правила безопасности

Поскольку при работе натриевый источник сильно греется, необходимо соблюдение некоторых правил. Так, не рекомендуется прикасаться к светоисточнику на протяжении 10 минут, после того как был отключен светильник. Также нельзя трогать лампочку голыми руками, поскольку из-за этого останется жир. При нагреве он превратится в темное пятно и будет поврежден корпус.

Предпоследнее правило касается необходимости обеспечить источник света вентиляцией, поскольку он нуждается в охлаждении. Также стоит ставить светильник на большом расстоянии от пожароопасных объектов. Последнее правило заключается в том, что обязательно необходимо беречь светоисточник от ударов, поскольку из-за его взрыва осколки будут отлетать на большой промежуток.

Обратите внимание! Если при этом будет повреждена горелка, то помещение будет заполнено ртутью, и его нужно будет обеззараживать. Стоит указать, что иногда лампа гаснет из-за того, что в ней имеется плохой контакт или происходит скачок напряжения с межвитковым замыканием и нарушением изоляции катушки

Для исправления проблемы необходима замена балласта. Если начала мигать новая лампочка, тогда проблема в отсутствии достаточного разогрева устройства. Иногда бывает появляется треск и источник перестает зажигаться. В таком случае обрывается провод, который идет от источника к зажигающему устройству, и необходима проверка проводки с зачищением контактов. В момент совершения всех указанных действий, необходимо соблюдать простые правила безопасности

Стоит указать, что иногда лампа гаснет из-за того, что в ней имеется плохой контакт или происходит скачок напряжения с межвитковым замыканием и нарушением изоляции катушки. Для исправления проблемы необходима замена балласта. Если начала мигать новая лампочка, тогда проблема в отсутствии достаточного разогрева устройства. Иногда бывает появляется треск и источник перестает зажигаться. В таком случае обрывается провод, который идет от источника к зажигающему устройству, и необходима проверка проводки с зачищением контактов. В момент совершения всех указанных действий, необходимо соблюдать простые правила безопасности.

Вам это будет интересно Правила расположения светильников на натяжном потолке

Проведение работ в резиновых перчаток как залог безопасности во время подключения осветительного оборудования

Характеристики и особенности использования натриевых ламп ДНаТ

1. Керамическая заглушка.
2. Трубка, которая пропускает свет.
3. Стеклянная колба, которая обладает высокой механической прочностью.
4. Электрод.
5. Металлический штенгель, через который эвакуируется газ из прибора.
6. Бариевый штенгель.
7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Лампа ДНаТ

Один из самых важных вопросов, возникающих перед каждым садоводом, решившим заняться разведением растений в теплицах – как обеспечить им полноценное освещение. Да и не просто освещение, а освещение качественное, дающее растениям необходимую для полноценного развития часть спектра, безопасное и не требующее постоянных значительных материальных затрат. Всем этим требованиям отвечают светильники для растений с натриевыми лампами типа ДНаТ.

Натриевая лампа типа ДНаТ – расшифровка и принцип работы

Наш разговор об особенностях натриевых ламп типа ДНаТ начнем с того, как расшифровывается аббревиатура «ДНаТ». Итак, ДНаТ есть не что иное, как дуговая натриевая трубчатая лампа. И конструкция, и принцип работы такой лампы не отличаются особой сложностью. «Горелка» — цилиндрическая разрядная трубка выполнена из чистой окиси алюминия и заключена в прозрачный стеклянный баллон. Внутреннее пространство горелки наполнено смесью паров ртути и натрия, с небольшим содержанием зажигающего газа ксенона. Как и другие виды газоразрядных ламп, натриевые лампы типа ДНаТ требуют использования специального запускающего устройства — ИЗУ и балласта (дросселя). Вкратце, схема работы натриевой газоразрядной лампы выглядит таким образом: сразу же после включения, ИЗУ подает в лампу импульсы электрические импульсы напряжением несколько киловольт. Под действием этих импульсов происходит разряд в газоразрядной трубке и возникает дуга. Стабилизация напряжения и поддержание его на необходимом для нормальной работы лампы уровне происходит благодаря включенному в схему дросселю. Кроме ламп ДНаТ с отдельно подключаемым ИЗУ, в продаже можно найти и лампы, у которых ИЗУ сразу включено в конструкцию корпуса. Маркируются такие лампы ДНаС, а их производством занимаются компании Osram и Philips.

Натриевые лампы типа ДНаТ – характеристики и особенности

Остановимся на том, какими же характеристиками обладают лампы ДНаТ:

1. Самой основной отличительной характеристикой ламп типа ДНаТ является их специфическое желто-оранжевое излучение. Из-за того, что в газоразрядной камере таких ламп находится натрий, их излучение отличается монохромностью и обладает высокой пульсацией. Именно по этой причине натриевые лампы не находят применения для освещения рабочих, учебных и жилых помещений.
2. Наряду с наихудшими среди других типов ламп показателями качества света, лампы ДНаТ выходят на лидирующие позиции по уровню светоотдачи – порядка 100 лм/Вт. Правда такие высокие показатели свойственны лишь новым лампам, а к концу их службы данный показатель снижается чуть ли не в два раза. При этом и качество света, и длительность работы у ламп типа ДНаТ напрямую связаны с условиями эксплуатации. Так, заявляемых производителями 10000 часов службы можно достичь лишь при эксплуатации лампы ДНаТ в температурном диапазоне от -30 до +40 градусов и использовании ИЗУ надлежащего качества.
3. Из-за особенностей зажигания лампы ДНаТ невозможно использовать в осветительных системах с частыми циклами включения и выключения. Так, лампам ДНаТ, особенно отечественного производства, обязательно нужно «отдохнуть» перед следующим включением не менее 3-6 часов.
4. Мощность ламп ДНаТ колеблется в пределах от 75 Ватт до 1 и более киловатта. При этом в процессе работы такие лампы имеют свойство очень сильно нагреваться, поэтому для растениеводства подходят лишь лампы с номинальной мощностью от 75 до 400 Ватт. Более мощные лампы просто напросто сожгут нежные листья тепличных растений. Сильным нагревом обусловлена и необходимость использовать для ламп ДНаТ специальные светильники, которые с одной стороны будут защищать их от прямого попадания водных брызг и загрязнения, а с другой обеспечат подачу необходимого для охлаждения лампы воздуха.

Область применения

Обычно, этот тип газоразрядных ламп используется в случаях, когда более важны именно экономические показатели, а не точная цветопередача. Это является общепринятым мнением. По этой причине ДНаТ не подходят для освещения жилых помещений и производственных цехов. Такое освещение является опасным, так как существенно растет риск травматизма.

Довольно часто эти источники света находят применение не только для уличного и тепличного освещения, но и для подсветки архитектурных комплексов и памятников. В Москве их применение – традиционно. Обратите, на желтовато-оранжевую подсветку в центре мегаполиса. Сейчас некоторые производители совершенствуют эти лампы, уже удалось достичь приемлемых показателей цветопередачи (индекс Ra). Максимальный спрос приходится на мощности в 250 и 400 Вт.

Не так давно появилось новое поколение маломощных натриевых ламп с Ra=80. Это весьма близко к спектру ламп накаливания, т.е. ее вполне можно использовать для световой декорации в местах общественного пользования.

Многие садоводы рекомендую применять НЛВД именно на последних фазах роста саженцев. В модификациях, предназначенных под тепличное использования в спектре свечения, появились добавки для синей части спектрального состава света. На ранних сроках такое освещение способствует тому, что побеги начинают усиленно расти, стебли быстро и удлиняются. При применении ДНаТ-ламп в аграрном хозяйстве следует обращаться с ними чрезвычайно бережно, так как разбитая либо взорвавшаяся колба поставит крест на урожае.

Применяются они и при ландшафтном дизайне. Их свечением можно имитировать открытый огонь или цвет солнца во время заката.

Критерии выбора

Для того чтобы не совершить ошибки при выборе специалисты рекомендуют обращать внимание на характеристики газоразрядного прибора в зависимости от сферы применения, где конкретное устройство будет наиболее эффективным. Основными разновидностями являются натриевые, ртутные и металлогалогенные лампы

Все они отличаются долговечностью и разнообразием типоразмером, что позволяет подобрать изделие для конкретной задачи

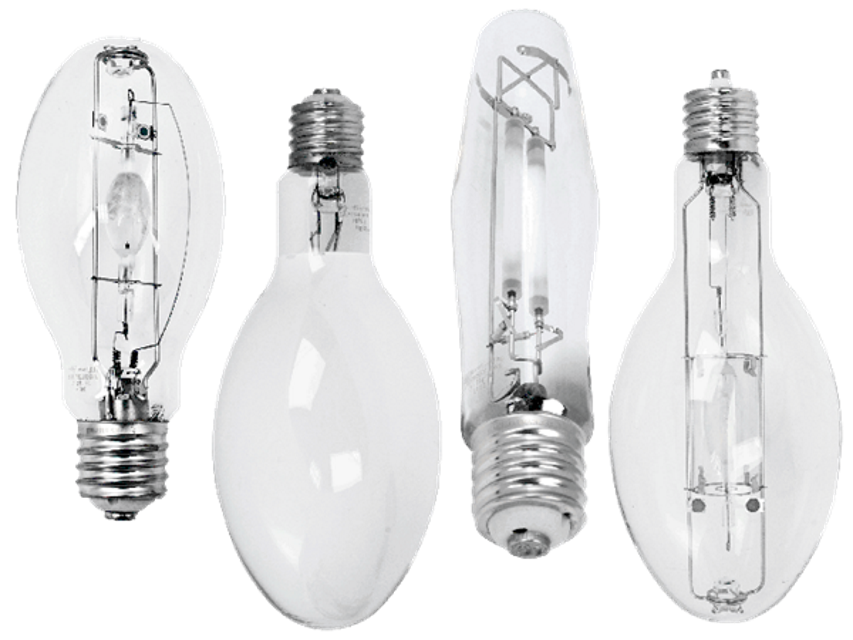

Основными разновидностями являются натриевые, ртутные и металлогалогенные лампы. Все они отличаются долговечностью и разнообразием типоразмером, что позволяет подобрать изделие для конкретной задачи.

1. Ртутные лампы с невысоким индексом цветопередачи (до 50 Ra) и небольшой светоотдачей (50-95 лм/Вт), но с широким температурным диапазоном эксплуатации (-40 – +40 градусов) в основном используются для систем уличного освещения. У них белый свет без добавления жёлтых оттенков. Однако при сильных морозах уровень светопотока заметно снижается. Средний срок эксплуатации до 10 тыс. часов, что позволяет экономить на обслуживании за счёт увеличения периода замены

Следует обращать внимание, что для подключения изделий с мощностью больше 80 Вт требуется магнитный балласт для стабилизации подачи напряжения, обеспечения безопасного зажигания и эксплуатации. В то же время маломощные приборы работают от обычной электросети 220 В

2. Натриевые лампы имеют высокую энергоэффективность (больше 200 лм/Вт) с излучением мощного жёлто-оранжевого потока, близкого к солнечному свету. Активно применяются в промышленном и уличном освещении на дорогах, магистралях, в парках, тоннелях, теплицах, парниках и других объектах. Лампы небольшой мощности до 70 Вт имеют винтовой цоколь Е27, более мощные изделия – цоколь Е40. В случае использования в закрытых помещениях их лучше комбинировать с другими источниками для улучшения цветопередачи и снижения нагрузки на зрения. Являются энергосберегающими изделиями и в случае замены ртутных приборов экономия потребляемого электричества может достичь 50%.

3. Металлогалогенные лампы светят мощным белым потоком (до 100 лм/Вт) с прекрасной цветопередачей (до 98 Ra). Наряду с уличным и промышленным освещением их используют в торговых помещениях, больших аквариумах, ресторанах, гостиницах, а также в качестве источника света в кинопроекторах. Однако следует учитывать, что при работе они сильно нагреваются и немного излучают ультрафиолет

Для нивелирования негативных моментов требуется соблюдать меры предосторожности (не размещать рядом с уязвимыми материалами или предметами, пользоваться защитными перчатками при замене), а также выбирать лампы, у которых колба защищена специальным покрытием или устанавливаются в закрытом светильнике

Общим критерием выбора является проверенный производитель, предлагающий изделия высокого качества. Ведущие бренды (Osram, Sylvania, Philips и другие) для предотвращения расстеклования используют специальные химические составы для наполнения колбы. Тем самым вероятность её разрушения из-за температурных перепадов сводится к минимуму.

Где купить

Популярные модели можно приобрести в строительных или специализированных магазинах, торгующих светотехническими изделиями. Там находятся самые лучшие новинки, выпускаемые ведущими производителями. Посетители имеют возможность изучить параметры и сравнить характеристики. Менеджеры всегда подскажут – какие бывают, какой фирмы лучше купить, как выбрать, сколько стоит.

Достоинства и недостатки

Если вы не можете определиться: ДНаТ или led лампы приобрести, то нужно рассмотреть плюсы и минусы натриевых устройств. Тогда вы сможете взвесить все за и против, чтобы сделать правильный выбор.

К положительным свойствам натриевых источников света относят их высокую светоотдачу, длительный срок службы, малое потребление энергии. Кроме того, они имеют высокий коэффициент полезного действия и устойчивы к перепадам температуры.

Однако ДНаТ требуют времени для запуска (5 – 10 минут), они имеют слабую цветопередачу, искажают цвета, чего не скажешь про светодиод. К минусам осветительного элемента можно отнести частое мерцание лампы, которое приводит к переутомлению глаз.

Подробнее о достоинствах и недостатках ламп ДНаТ будет рассказано далее.

Плюсы

Специалисты выделяют следующие положительные характеристики ламп ДНаТ:

1. Натриевые источники света излучают мощный световой поток (до 160Лм/Вт для ламп с высоким давлением, примерно 200 Лм/Вт для модулей с низким давлением). Эти показатели выше, чем у других видов натриевых устройств и лед-ламп.
2. Длительный ресурс эксплуатации – от 10000 до 30000 часов. При этом качество освещения не снижается.
3. ДНаТ потребляют минимальное количество электроэнергии, чему не могут не радоваться потребители. По этому показателю ДНаТ опережают ДРЛ.
4. Источники света корректно работают при температуре от -60 до +40. Светильник запускается даже при низкой температуре.
5. КПД лампы ДНаТ достигает 30%.

В зависимости от уровня внутреннего давления насыщенных паров натрия выделяют ДНаТ с высоким и низким давлением. Первые демонстрируют более высокие показатели, а вторые – низкие.

Натриевая лампа низкого давления (НЛНД) обладает всеми вышеописанными преимуществами. Ее применяют только для фонового освещения улиц, так как она выделяет едкий оранжевый цвет.

Натриевая лампа высокого давления (НЛВД) имеют более качественную цветопередачу, что позволяет устанавливать ее в спортивных залах, производственных помещениях. Кроме того, осветительный элемент обладает высокой светоотдачей при минимальном напряжении и длительным сроком эксплуатации. Запускаются натриевые лампы высокого давления быстрее, чем НЛНД.

Минусы

Кроме положительных характеристик лампы ДНаТ обладают негативными свойствами:

1. Низкая цветопередача, особенно у модулей низкого давления. Они искажают цвета, что не позволяет их использовать в жилых помещениях.
2. Температурное ограничение. Несмотря на заявленные производителем характеристики, рабочая температура ДНаТ находится в пределах от -20 до +30°. При нарушении этого условия прибор быстрее выйдет из строя и уменьшится светоотдача.
3. Чувствительность к перепадам электричества. Такие лампочки рекомендуется применять в сетях со стабильным напряжением. Хотя исправить этот недостаток может качественный дроссель.
4. Длительное время включения. После запуска лампочка горит слабо, максимальная светоотдача наблюдается через 5 – 10 минут.
5. Сильные пульсации тока (до 50Гц). По этой причине устройство не рекомендуется использовать для освещения домов и производственных помещений. Частое мерцание утомляет глаза.

Лампы ДНаТ содержат токсичную ртуть, поэтому утилизировать их нужно особым способом. Вышедший из строя прибор нужно отнести в специальные организации, которые занимаются опасными отходами.

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

1. Керамическая заглушка.
2. Трубка, которая пропускает свет.
3. Стеклянная колба, которая обладает высокой механической прочностью.
4. Электрод.
5. Металлический штенгель, через который эвакуируется газ из прибора.
6. Бариевый штенгель.
7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Типы натриевых ламп

В зависимости от рабочего значения давления паров натрия, выпускаются лампы двух видов источников света: натриевые лампы низкого давления (НЛНД) и натриевые лампы высокого давления (НЛВД). Первоначально был освоен выпуск НЛНД. В 30-х годах прошлого столетия эти лампы стали широко применяться в Европе.

Излучение этой лампы считается самым комфортным по воздействию на зрение человека, поскольку свечение наиболее близко к натуральному освещению. Рабочее давление в НЛНД составляет 0,2 Па и достигается при температуре жидкой фазы натрия 270–300 °С. При этих значениях генерируется излучение с длиной волны 589 нм (первый максимум D-линии). Внутренняя колба лампы изготавливается из боросиликатного стекла, устойчивого к агрессивному воздействию паров натрия.

Максимальная светоотдача получается при давлении паров натрия порядка 10 кПа и температурах 650–750 °С. Такие значения обеспечивают работу лампы высокого давления (НЛВД). При этом основной вклад в световой поток дает D-линия с длиной волны 589,6 нм. Помимо натрия добавляются пары ртути (амальгама натрия) и инертный газ ксенон (Xe), что позволяет снизить напряжение розжига до 2–4 кВ. Производятся также НЛВД без добавления ртути, обеспечивающие требования экологической безопасности.

Несмотря на то, что принцип работы лампы был понятен, производство НЛВД началось гораздо позже, в 60-х годах 20-го века. Только после разработки технологии получения специального светопропускающего материала для газоразрядной трубки, способного сохранять работоспособность при воздействии паров натрия и 1 300–1 400 °С, удалось наладить широкомасштабный выпуск НЛВД. В качестве материала, имеющего вышеуказанные свойства, послужила поликристаллическая окись алюминия Al₂O₃.

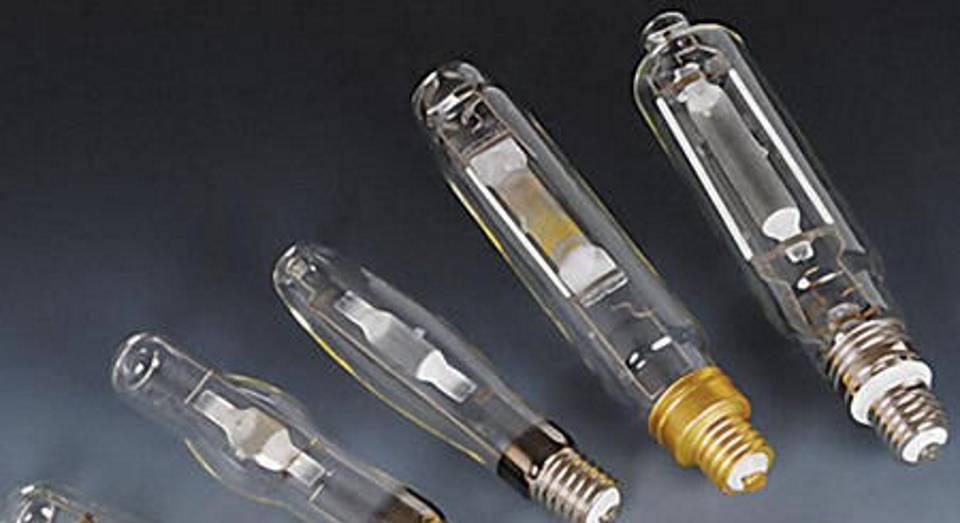

Трубка из окиси алюминия с размещенными внутри нее токовводами располагается внутри дополнительной, защитной колбы из стекла с повышенной термостойкостью. Внутренность защитной колбы откачивается (вакуумируется) и подвергается отжигу (дегазируется) для удаления ненужных примесей. Эта процедура обеспечивает рабочий температурный режим лампы и защищает токовые вводы из ниобия от воздействия посторонних примесей. В горелке НЛВД находятся инертный газ или смесь (Ne, Ar) и амальгама натрия (сплав натрия и ртути). Лампы дают оранжевый или желтый свет. Цветопередача этих ламп лучше, чем у НЛНД при меньшей светоотдаче (до 150 лм/Вт).
