Параметры и характеристики дифавтоматов
Чтобы определиться, какое УЗО устанавливать для стиральной машинки или водонагревателя, сначала ознакомьтесь с основными параметрами и характеристиками устройства:
В зависимости от того, в какой сети будет устанавливаться дифавтомат (однофазной или трёхфазной), выбирается двухполюсное устройство (на рабочее напряжение 220 В) либо четырёхполюсное (380 В)
Обратите внимание, номинальное рабочее напряжение обязательно должно быть указано на корпусе устройства
- Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутационный аппарат в течение длительного времени его работы. Стандартный ряд номинальных токов выглядит следующим образом: 6, 10, 16, 20, 32, 40, 50, 63 А.
- Время-токовая характеристика («В», «С» или «D»), этот параметр выражает зависимость времени срабатывания автомата от протекающего по нему тока.
- Номинальный дифференциальный ток. Это величина токовой утечки, на которую отреагирует дифавтомат и отключится. Также существует стандартный ряд дифференциального тока – 10, 30, 100, 300, 500 мА.
- Номинальная способность отключения. Этот параметр представляет собой максимальную величину тока короткого замыкания, которую дифференциальный автомат способен отключать и оставаться после этого в рабочем состоянии.
- Температурный диапазон. Он, как правило, варьируется от – 20 градусов до + 45.

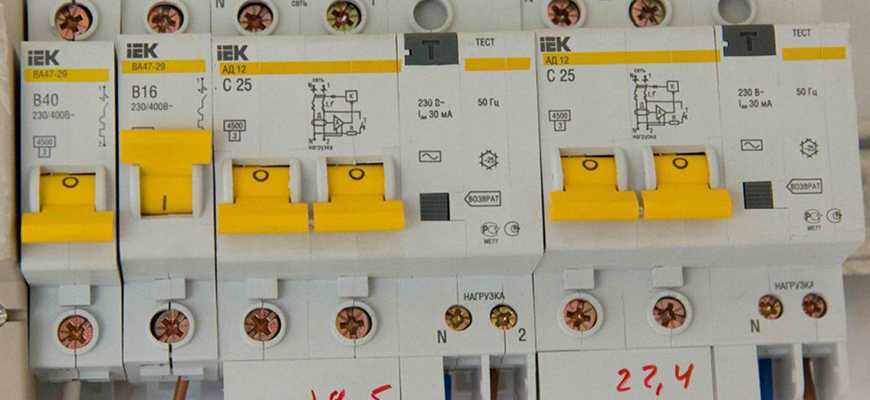

Все эти параметры указаны на корпусе устройства.
Там вы найдёте схему подключения, величину номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).
Также дифференциальные автоматы бывают трёх типов в зависимости от формы токовой утечки, на которую они реагируют:
- «А» – для переменной синусоидальной и постоянной пульсирующей форм тока.
- «АС» – для переменной синусоидальной токовой утечки.
- «В» – для переменной синусоидальной, постоянной пульсирующей и выпрямленной форм токовой утечки.
Пошаговая инструкция по установке
Самостоятельный монтаж выполняют в следующем порядке:
- Разрабатывают и вычерчивают схему. Требуется продумать способ подключения каждой жилы, поэтому простая однолинейная не подходит.
- Размыкают контакты вводного автомата. Работы допускается проводить только на обесточенной линии. Необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки.
- Аппарат крепят на ДИН-рейке. Для этого необходимо отверткой отогнуть зажим на тыльной стороне.
- Зачищают концы жил на 0,5 см и фиксируют в клеммах УЗО. Необходимо соблюдать цветовую маркировку. Многопроволочные жилы предварительно опрессовывают наконечником типа НШВИ или облуживают.
- Маркируют аппарат удобным способом для понимания того, какие потребители через него подключены.
В электрике принято размещать в щите схему подключения.
Монтаж УЗО выполняют в определенном порядке.
Выбор защитного устройства по типу водонагревателя
Бойлеры отличаются по скорости и способу нагрева воды, что, в свою очередь, определяет рабочий номинал устройства защитного отключения.
Накопительные водонагреватели, такие как Ariston PLUS INOX PW 30, могут устанавливаться в любом помещении, нагревают воду медленно и имеют небольшую мощность. Это делает их наиболее безопасными, что позволяет применять защитные аппараты номиналом 16A-10мА или 16А-30мА. Индекс 10 мА – значит, что при возникновении в сети тока силой 10мА произойдет разъединение контактов.
Проточные бытовые бойлеры, например, Polaris Aqua 5.3, представляют наибольшую опасность для человека. Некоторые модели должны располагаться непосредственно в ванной комнате, максимально близко к владельцу во время мытья. Кроме того эти агрегаты мощные, до 5-7 киловатт, потому для защиты от электроудара применяются ЗОУ 32А-10мА.
УЗО или диффавтомат
Но такие положительные стороны проявляются в случае приобретения качественного прибора. Недобросовестные производители используют некачественные комплектующие, что приводит к выходу из строя как самого диффавтомата, так и защищаемого водонагревателя. Также если все же установлено УЗО, то электронное и не надежное.
Поломки и ремонт
Неисправности системы защиты можно отнести к двум типам:
1. Выход из строя самого устройства. Как было сказано выше, применение некачественных материалов приводит к быстрой поломке, хотя от такого не застрахована и сертифицированная продукция. Неисправность желательно выявить до того, как произойдет несчастный случай.
Возможны сработки по таким причинам:
- поломка кнопки «Тест»;
- выход из строя спускового механизма;
- ток утечки внутри аппарата;
- кратковременный ток утечки – возникает из-за включения мощных или импульсных приборов;
- неправильная схема подключения, применение «зануления» вместо «заземления»;
- старая проводка в помещении.
2. Если часто срабатывает УЗО на водонагревателе, скорее всего, вышел из строя сам бойлер. Придется пожить без горячей воды, пока он в мастерской.
При отсутствии необходимых знаний и навыков не рекомендуется ремонтировать самостоятельно любые электроприборы, в том числе и защитные. Описываемые устройства сложные по своей структуре, поэтому их ремонтом должны заниматься специалисты. Но следует сказать, что в большинстве случаев происходит замена аппарата. Но это также должен определить квалифицированный человек. Самостоятельную диагностику можно провести простым нажатием кнопки «Тест».
Какой нужен дифавтомат?
Делая выбор, обращают внимание на такие параметры:
- Мощность. Соотносится с мощностью сети (одно- или трехфазной).
- Напряжение. Для однофазной сети — 220 В, для трехфазной — 380 В.
- Номинал. В бытовых сетях лучше всего ставить автоматы, имеющие в маркировке букву «С». Для сети с розеткой предпочтительнее вариант С 16. Иногда берут тип С 25.
- Встроенный защитный отключатель. Какой выбрать автомат для стиралки? Рекомендуется брать А-класс. Есть еще с АС-классом, но этот вариант не так хорош для мощной нагрузки.
- Дополнительная защитная автоматика. Отсутствие защиты от обрыва провода — ноль, вызовет несрабатывание УЗО при неисправности одного из проводов.
- Ток дифференциального отключения. Лучший вариант — 30 мА. Есть на 10 мА — более дорогие, их использование не рационально.
Дифавтоматы, созданные для токовой защиты, также отключают нагрузку при появлении дифференциальных токов. Последние могут появляться во время пробоя изоляции на корпус — тогда токи, втекания и вытекания, неодинаковы. При появлении этой разницы прибор разрывает цепь и поражение током исключается. Если человек коснется токоведущих частей, электроток, протекающий через него, не успеет вырасти до опасной величины в 0,1 А.
Когда нельзя никому доверять
Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.
В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.
Резюме
УЗО служит для защиты человека от поражения электрическим током, и отключится при опасных для жизни значениях тока утечки. При небольших, но неопасных токах вас будет щипать электричеством. УЗО работает вне зависимости от наличия заземления, с той лишь разницей, что без заземления, при пробое на корпус УЗО отключится только когда ток с корпуса сможет утечь в землю через вас. УЗО не панацея, и можно убиться, взяв в руки провода фазы и ноля
Но вариантов защиты лучше УЗО все равно не придумали
Электромеханическое или электронное УЗО – не важно. А вот регулярно проверять исправность нажатием кнопки “тест” важно
Использовать реле контроля напряжения тоже очень желательно. В реальном мире у исправной электропроводки и устройств есть ток утечки, который может вызвать ложное срабатывание УЗО. Если УЗО срабатывает без видимых причин – разбирайтесь с токами утечки.
Подключение от розетки или напрямую
Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.
Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».
Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности. А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.
Если в ней написано, что данный бойлер можно подключать двумя способами
напрямую
и через штатный шнур питания
то здесь гарантии вы не лишитесь.
К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.
Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.
Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.
Установка и методы подключения своими руками
Необходимо также правильно подобрать по параметрам УЗО и автомат прежде чем их соединить (или автоматы, если предполагается установка одного защитного устройства на несколько автоматических выключателей).
Помочь в установке прибора защиты поможет схема щитка, например, та, что приводится ниже.
Схема щитка с автоматами и подсоединение УЗО
Правильное подключение УЗО не зависит от того, в какой последовательности установлены автоматы — до или после аппарата защитного отключения. Но существуют различные варианты схем электрощита, поэтому прежде чем начать монтаж, следует ознакомиться с несколькими из них.
Подключение двухполюсного УЗО к однофазной сети
Устройство может быть установлено после общего автомата ввода и счётчика электроэнергии. В этом случае выводы фазового и нулевого провода со счётчика подаются на входные клеммы УЗО. Особенности присоединения не меняются в зависимости от того, является ли проводка новой с заземлением либо старой, без заземления. Наличие провода PE и возможности подключения приборов к заземлению отражается только на способе сработки УЗО.
Подключение четырехполюсного УЗО к трехфазной сети с применением нейтрали
Принципиально схема не отличается от подключения защитного устройства к однофазной сети. Разница лишь в том, что вместо одной фазы подключаются три. Схема этой конфигурации выглядит так.
Схема подключения УЗО в трехфазной сети с заземлением
УЗО в трёхфазных сетях рассчитаны на большие токи и используются для противопожарного отключения. Для защиты людей от поражения электротоком рекомендуется на выходе каждой фазы устанавливать дополнительные однофазные устройства УЗО, предназначенные для токов 10–30 мА.
Подключение четырехполюсного УЗО к трехфазной сети без использования нейтрали
В ряде случаев подключается к трёхфазным потребителям без использования нейтрали. В этом случае нулевой провод подводится к входной клемме. Защита УЗО выполняется с помощью вводного автомата, через который проходят все три фазы. Далее фазовые провода соединяются с соответствующими полюсами устройства защиты, а затем подключаются, например, к асинхронному электродвигателю, обмотки которого включены по схемам «звезда» или «треугольник». Корпус двигателя заземляется. При пробое любой обмотки на корпус, возникает дифференцированный ток и устройство отключения срабатывает без касания человеком корпуса двигателя.
Как работает УЗО и в чём его необходимость?
Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.
Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.
Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?
В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.
Нагляднее про принцип работы устройства на видео:
Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.
Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.
Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.
При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.
С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.
В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.
Это интересно: Помогите подобрать для замены патрон типа Е14
Это опасно!
Несколько напоминаний и предупреждений касающихся техники безопасности при самостоятельных работах по электропроводке.
Внимание! Установка розеток, выключателей, электроприборов в ванной комнате без применения УЗО на 10 мА смертельно опасна!
Не подключайте по собственной инициативе нейтральный провод к вашему заземлению. То есть не делайте повторное заземление нейтрального провода на вводе и соответственно зануление электроприборов.
При возникновении аварийных ситуаций на питающей линии, таких как, не контакт; обрыв нейтрального проводника; отгорание проводника; ошибочная смена местами фазы и нейтрали; перехлестывании проводов на воздушных линиях – единственной нейтралью всех домов через ваше заземление может стать ваша заземленная нейтраль.
При кустарном исполнении повторного заземления, без соблюдения правил и соответствующих квалифицированных испытаний, заземление вряд ли выдержит такие аварии и может отгореть. В лучшем случае будет пожар, а если и выдержит, то нет гарантии что обеспечит безопасное напряжение прикосновения на открытых токопроводящих поверхностях.
В связи с чем неизбежно смертельно опасное и уголовно ответственное, за нарушение правил эксплуатации электроустановок, поражение электрическим током через электрически соединенные открытые токопроводящие поверхности и опасность возникновения пожара!
О всегда помните, при любой работе по электропроводке отключайте электропитание линий, а лучше общий квартирный автомат (это особенно относится к домам старой постройки). В старых домах, чем больше работаешь, тем больше удивляешься о хитросплетениях старой электропроводки.
На этом про ошибки при подключении УЗО все! Успехов Вам в ваших начинаниях!
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Важность приобретения качественного УЗО
Каково отличие между устройством отключения и дифавтоматом
Оба типа устройств предназначены для защиты от поражения электротоком при возникновении тока утечки на землю, и отключения нагрузки в этом случае. Т.е они защищают нас от удара электротоком в случае повреждения изоляции, а применительно к ванной комнате – при пробое через влагу. Однако дифференциальный автоматический выключатель имеет еще одну, пожалуй основную, функцию – отключение потребителя при превышении тока нагрузки сверх номинального для данного автомата и коротком замыкании.
Различия в характеристиках и настройках
Основные характеристики УЗО – чувствительность (минимальный ток утечки, при котором идет срабатывание) и номинальный рабочий ток. Для ванной комнаты следует выбирать приборы с чувствительностью от 100 до 300 мА и номинальным током, равным току потребления всех подключаемых электроустройств. Например, если предполагается установка в ванной стиральной машины, рабочий ток прибора выбирается равным 16 ампер.
Основные характеристики АВ с дифференциальным блоком – это ток срабатывания (отключения) и дифференциальный ток отключения. Существуют автоматы с током срабатывания от 1 до 300 А и настройками на отключение по току утечки 10 и 30 мА.
Итак, основные отличия между УЗО и автоматическим дифференциальным выключателем:
- оба прибора защитят нас от поражения электротоком, но автомат также отключит нагрузку в случае превышения потребляемой мощности сверх нормы, первый же при длительной работе в этом случае просто выйдет из строя.
- разница в токах срабатывания по утечке (у АВ значительно меньше) также ограничения на область применения тех и других приборов.
- существенная разница в стоимости.
Как отличить УЗО от диф. автомата – посмотрим видео:
Что применить для защиты электрики в ванной комнате
Применительно к электропитанию мощных устройств в ванной комнате целесообразнее установка отдельного блока УЗО, как устройства, специально разработанного и предназначенного для этих целей. Кроме того, высокая чувствительность дифзащиты у АВ может провоцировать ложные срабатывания при подключении стиральной машины, в основном из за высокочастотных помех от ее электронных блоков, кстати, именно поэтому не рекомендуется ставить дифференциальные автоматы в цепях питания компъютера. Область же применения дифференциальных автоматических выключателей – электрические цепи освещения.
Схема подключения устройства защитного отключения.
Для подключения устройства защиты необходимым является наличие третьего защитного проводника в цепи. При включении без этого провода устройство не будет выполнять свои функции.
Схема подключения к водонагревателю
По правилам УЗО устанавливается перед водонагревателем. Если устройство выполнено с крепежом на DIN-рейку, то его удобнее всего расположить во вводном электрощите квартиры.
Устройство защитного отключения обязательно ставится после автомата и счетчика. Схема собирается в следующей последовательности:
- На вводной кабель подключается общий автоматический выключатель. Он необходим для защиты от КЗ всей квартирной проводки.
- После вводного автомата подключается счетчик. В случае с обычной квартирой это однофазный прибор.
- После счетчика отдельный автомат для защиты линии водонагревателя. Подбирается по мощности ТЭНа.
- Само УЗО. При монтаже необходимо подписать, что именно оно защищает.
- Розетка бойлера. Желательно использовать керамическую модификацию.
Распространенные ошибки при подключении
Подключение защиты — задача несложная. Однако требуются минимальные навыки в электрике и понимание принципов работы УЗО, автоматов и прочего щитового оборудования. Наиболее распространенные ошибки таковы:
- Для подключения водонагревателя недостаточно одного автомата или УЗО. Данные защитные приборы имеют идентичный корпус, но выполняют разные задачи. Всегда необходимы оба устройства защиты.
- Рабочий ток устройства защитного отключения подбирается или равным току автомата, или незначительно больше него. Если автоматический выключатель в линии водонагревателя рассчитан на 16 А, то УЗО должно иметь аналогичный ампераж.
- Недопустимо соединение заземляющего и нулевого проводника после УЗО. В противном случае возможны ложные срабатывания защиты.
- Нельзя устанавливать УЗО, розетки и прочие электрические аппараты под водонагревателем. При протечке вода с котла попадет на электрическое оборудование, что приведет к замыканию, возгоранию или травме.
- Выбирать УЗО по характеристикам должен электрик, а не продавец электротоваров. Если приобрести защитное устройство со слишком малым током утечки, оно будет срабатывать без причины. Если со слишком большим, то вообще не сработает.
Нельзя устанавливать розетку под водонагревателем
