Что такое контактор: назначение, принцип работы, виды, схемы подключения

Как выбрать контактор

Чем больше габариты устройства, тем более мощную нагрузку оно может выдержать

Важно учитывать тот факт, что напряжение катушки равно напряжению управления, а контакты выдерживают нагрузку при подключении всех потребителей. Для таких устройств существует 3 класса износостойкости переключателей (А, В и С))

Лучше выбирать товар с небольшим запасом по этому параметру.

Прежде чем выбрать контактор, важно понять условия эксплуатации. Исходя из этого, подбирается оптимальная степень защиты

Например, если оборудование предполагается разместить в электрошкафу, достаточно купить модель со степенью защиты IP20.

Для пыльных помещений или объектов с повышенной влажностью следует выбирать более защищенные покрытия (IP45 или 65). Модуль защиты, оснащенный тепловым реле, может спасти вас от перегрузки.

Раздел 2: Преимущества использования модульного контактора

Использование модульного контактора имеет следующие преимущества:

• Гибкость и масштабируемость: Модульный контактор может быть легко настроен и расширен в зависимости от изменяющихся потребностей системы. Вы можете добавлять или заменять модули без необходимости замены всего устройства. Это существенно экономит время и усилия при разработке и обслуживании системы.
• Удобство сборки и обслуживания: Модульный контактор обладает простым и интуитивно понятным интерфейсом, что делает его удобным в использовании. Модули легко монтируются и подключаются друг к другу, что ускоряет процесс сборки и обслуживания.
• Экономия пространства: Благодаря компактным размерам и возможности устройства быть развернутым по горизонтали или вертикали, модульный контактор позволяет сэкономить место в электрощитовой или на панели управления.
• Надежность и безопасность: Модульный контактор обеспечивает надежную и безопасную работу системы управления. Он имеет защиту от перегрузки и короткого замыкания, а также функции диагностики и анализа, что позволяет оперативно определить и устранить возможные проблемы.

Итак, использование модульного контактора позволяет достичь гибкости, экономии времени и усилий, удобства сборки и обслуживания, а также повышает надежность и безопасность системы управления.

Основные типы модульных контакторов

Пускатель. В этом приборе предусмотрено наличие вспомогательных контактов, специального реле, системы автозапуска, при этом автоматическая система может также подразделяться на реверсивную, нереверсивную, предусматривающую и не предусматривающую переключение обмоток.

Магнитный пускатель. Устройство представляет собой трехполюсный контактор, он оснащается двумя реле, которые служат для надежной защиты.

Промежуточное реле — этот прибор обладает малой мощностью, он позволяет увеличивать число контактов в цепях, в которых сравнительно слабый ток.

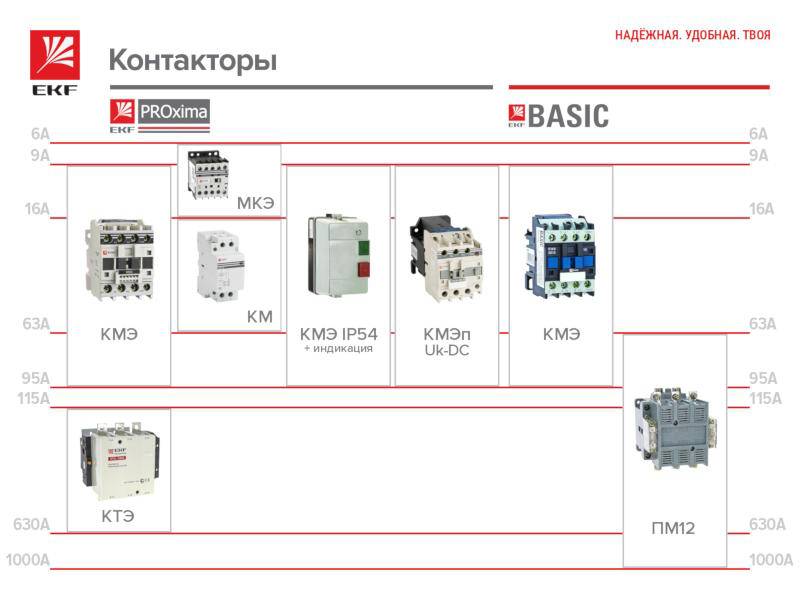

Производители маркируют свою продукцию по-разному, у каждого бренда имеется собственная структура обозначений

Выбирая модель, обращайте внимание на ее предназначение, так, МК, выпускаемые АВВ, идеально подходят для автоматизации систем оборудования в зданиях

Контакторы с серийными обозначениями MF или MT используются для силовых цепей или цепей управления, а когда требуется аппарат для дистанционного управления, лучше остановить выбор на устройствах КМЭ.

Контактор переменного тока: отличия от постоянного

Контакторы могут быть как переменного тока, так и постоянного. Последние выпускаются с токовым диапазоном до 630А, с одним или двумя полюсами. Их характеристики отличаются от особенностей приборов переменного тока, которые создаютсяв основном с тремя полюсами, в диапазоне от 100 до 1000А.

Режим включения приборов с переменным током отличается от режима постоянного более тяжелым запуском из-за пускового тока электромоторов с ротором короткозамкнутого типа.

Ознакомиться с отличиями контактора переменного тока от постоянного можно самостоятельно в интернете или используя специальную литературу

• Приборы постоянного тока – управляют электрическими цепями постоянного тока и взаимодействуют с таким же электромагнитом;
• Агрегаты переменного тока – их действия распространяются на цепи переменного тока, контактирующие с электромагнитом переменного или постоянного тока.

Из-за более простых условий гашения дуги, раствор контактов происходит более скромный по сравнению с контакторами постоянного тока, что дает возможность уменьшить размеры электромагнита.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2

Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора

Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Добавить сайт в закладки

Схема подключения трехфазного асинхронного двигателя, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении – треугольником.

К двигателю подходит шесть концов. Магнитный пускатель КМ служит для включения и отключения двигателя. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного двигателя в треугольник

Обратите внимание, что провода от клеммника двигателя должны быть включены в таком же порядке, как и в самом двигателе. Главное – не перепутать

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ. Он срабатывает, и на него подается напряжение через блок-контакт. Теперь кнопку можно отпустить. Далее напряжение подается на РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2, и двигатель запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок-контакт магнитного пускателя КМ2, а оттуда на катушку магнитного пускателя КМ1. Иэлектродвигатель включается в треугольник.

Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателяКМ1 для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

Схема состоит:

1. Автоматический выключатель.
2. Три магнитных пускателя КМ, КМ1, КМ2.
3. Кнопка пуск – стоп;- Трансформаторы тока ТТ1, ТТ2;- Токовое реле РТ;- Реле времени РВ.
4. БКМ, БКМ1, БКМ2– блок-контакты своего пускателя.

Монтаж силового электрооборудования

Силовое электрооборудование представляет собой низко- и высоковольтные устройства, линии и вспомогательные изделия, предназначенные для производства, трансформации, передачи, распределения и преобразования электрической энергии в необходимый вид энергии. По назначению силовые установки бывают бытовые и промышленные. Характеризуют их и по напряжению – до 1000 В и выше. Они могут быть стационарной установки и мобильные. По конструкции они могут быть комплектными и индивидуальными. По месту расположения – отдельно стоящие и встроенные.

Все они представляют при неумелом обращении опасность для человека. Их монтаж должен выполняться с учетом особых требований. Они могут монтироваться на существующих объектах, вновь строящихся, находящихся на ремонте. Монтаж силового электрооборудования должен выполняться только электромонтажниками, специализирующимися на конкретном виде монтажа. Перечень работ, осуществляемый ими довольно обширный:

1. монтаж силовых линий;
2. установка внутренних систем электроснабжения;
3. монтаж этажных и индивидуальных щитов, вводно-распределительных устройств, пунктов распределения;
4. монтаж изделий и оборудования электроосвещения в помещениях и на улице;
5. установка трансформаторных подстанций;
6. установка резервных источников питания;
7. подключение различного оборудования к электрическим сетям энергопередающих компаний.

Ошибки, допускаемые при монтаже МК

Наиболее часто встречаемые ошибки, совершаемые при подключении электрооборудования через модульные контакторы, являются следствием невнимательности или игнорирования правил эксплуатации.

Ошибка 1. Отказ от установки в силовую цепь защитных средств автоматики.

Это чревато нарушениями режима работы оборудования, которое оказывается незащищенным от аварийных режимов и сетевых изменений. Результатом может стать его выход из строя или поражение обслуживающего персонала электрическим током (в случае возникновения утечки тока на корпус).

Ошибка 2. Отсутствие на реверсивной схеме «защиты от дурака», то есть дополнительных контактов, исключающих одновременное включение двух режимов запуска.

Такой недочет может стать причиной короткого замыкания и серьезной поломки.

В заключение нужно отметить, что модульный контактор является универсальным коммутационным устройством, прекрасно подходящим для использования на производстве и в быту. Главное условие — соблюдение техники эксплуатации и правил безопасности.

1. Подключение УЗИП к однофазной, трехфазной сети, в щитке (схема)
2. Монтаж твердотельного реле (схема установки)
3. Установка импульсного реле (схема)
4. Подключение реле максимального тока
5. Селективность защиты электрической сети — что это такое

Общее устройство средств коммутации

Вся конструкция контактора вобрала в себя следующие узлы энергетический, силовой и коммутационный.

С участием энергетического узла формируется поле с электромагнитными свойствами, которое, в дальнейшем, создает определенное направленное усилие. Оно возникает после того как электричество начинает проходить сквозь катушку с металлическим сердечником. Форма данного элемента бывает в виде буквенных символов Ш или П, исходя из конструктивных особенностей конкретного прибора.

Силовой узел создан из движущегося подпружиненного якоря, притягивающегося к сердечнику, установленному на неподвижной основе. Концентрация силовых линий магнитного поля происходит максимально близко к сердечнику, поэтому весь узел расположен таким образом, чтобы он мог наиболее эффективно взаимодействовать с энергетической и коммутационной частями. Усилие, возникающее под влиянием магнитного поля, становится более равномерным, благодаря специальному короткозамкнутому витку катушки. Он служит своеобразным демпфером, при котором контакты перестают дребезжать с частотой, равной 50 Гц. В случае подключения катушки к постоянному току, ее сердечник оборудуется диэлектрической прокладкой, чтобы намагниченные детали не слипались.

Энергия, передаваемая якорем на сердечник, поступает на коммутационный узел, оборудованный контактами. У разных моделей контакторов их количество может отличаться. Чаще всего устанавливается не более 3-4 контактов с одинаковыми характеристиками. Дополнительно производится монтаж вспомогательных контактов малой мощности, используемые в управлении всей схемой. По их расположению можно отличить пускатель от контактора. В первом устройстве они располагаются сбоку, а во втором выполняется монтаж вместе с основной контактной группой. Здесь же, в коммутационном узле, находятся камеры, где гасится электрическая дуга.

Конструкция и принцип действия

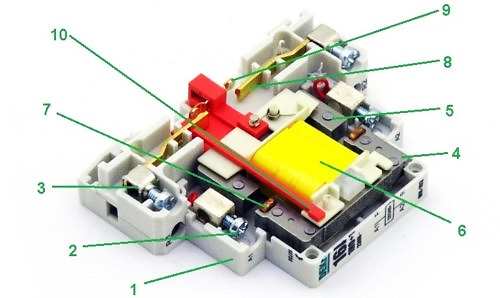

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

• После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
• После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
• После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
• Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Принцип работы

Основная область применения этого прибора – производство. Хотя и в быту их устанавливают, если хозяин частного дома организовал для себя небольшую мастерскую.

Правила установки пускателей разнообразны. К примеру, он может быть смонтирован в сам щит станка, или быть вынесен за его пределы, тогда монтаж производят в распределительный щит. Последние устанавливают в щитовых комнатах. Кнопки, которыми проводят управление прибором, выносят за пределы щитов в любое требуемое место. То есть само управление производится дистанционно.

Назначение электрического элемента сети – включать или по-другому замыкать и размыкать питающую сеть. Все дело в том, что другие приборы этого типа, а именно рубильники или выключатели, в электроустановках использовать нельзя, потому что последние при включении потребляют большой пусковой ток, превышающий номинальный в три раза. Именно поэтому в сеть проводят подключение пускателя, потому что он эти токи выдерживает.

Чисто конструктивно магнитный пускатель – прибор несложный. В нем два вида контактов: подвижные и неподвижные. Первые называются так потому, что они двигаются вместе с якорем, который перемещается под действием магнитного пола в сторону сердечника, когда электрический ток подаётся на последний. Сердечник располагается в катушке, и он сам запитывается своей отдельной цепью, чтобы создать магнитное поле. Оно создаётся именно внутри катушки.

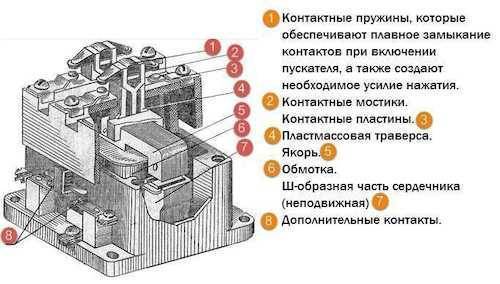

Устройство магнитного пускателя Источник infourok.ru

По сути, принцип работы магнитного пускателя заключается в следующем:

• нажали кнопку «Пуск»;
• питание подаётся на сердечник и на движущиеся контакты;
• сердечник втягивает в себя якорь;
• он за собой тянет подвижные контакты;
• последние прижимаются к неподвижным контактам.

Если необходимо обесточить электроустановку, то нажимается кнопка «Стоп». Она перекрывает подачу электроэнергии на сердечник. Магнитное поле исчезает, якорь уходит в своё первоначальное положение, вытягивая за собой подвижные контакты. Между двумя парами контакта образуется зазор. То есть питающая цепь прерывается.

Необходимо отметить, что сам магнитный прибор не является так называемым независимым устройством в плане функциональности. К примеру, УЗО таковым элементом питающей сети является. Пускатель является частью электрической сети, куда входят сам этот элемент, а также спаренные кнопки управления. Без последних он работать не будет.

Кнопки управления «Пуск» и «Стоп» Источник opt-1362940.ssl

При этом надо обозначить и тот факт, что пускатель магнитный является своеобразной защитой электрического мотора от перегрева, потому что в нем установлено тепловое реле. И если электродвигатель начинает работать под большой нагрузкой, то есть он начинает перегреваться, пускатель его тут же отключит сам в автоматическом режиме.

Есть у этого прибора ещё один немаловажный фактор в плане его установки в питающую сеть. Так как он является прибором коммутационным, то есть работающим от кнопок, то нет никакой вероятности, что он включится самопроизвольно. К примеру, если по каким-то причинам напряжение в сети исчезло, любой станок отключится. Если на месте пускателя стоял обычный рубильник, то станок сам включился бы, если бы электричество снова подали бы на станок.

Представьте себе, если кто-то из рабочих вдруг решил провести небольшой ремонт оборудования, не отключив рубильник. Могла бы быть серьёзная травма. С магнитным пускателям этого не может произойти. Потому что, если вы на кнопку «Пуск» не нажали, станок не включится.

Ошибки при подключении двухклавишного выключателя

Первая ошибка, которую может совершить неграмотный специалист, это поставить на выключатель не фазу, а ноль.

В противном случае фаза всегда будет дежурить внизу люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати, есть еще один нюанс, который может вскружить вам мозг даже опытным электрикам. Например, вы бы проверили прямо на контактах люстры — туда попадает фаза через выключатель или ноль. Выключите двухклавишный, коснитесь контакта на люстре с китайским чувствительным индикатором — и он загорится! Даже если вы правильно собрали схему.

Что может быть не так? А причина кроется в подсветке, которая все чаще оснащается переключателями.

Небольшой ток даже в выключенном состоянии все равно протекает через светодиод, подавая потенциал на контакты лампы.

Кстати, это одна из причин, по которой светодиоды мигают в выключенном состоянии. Как с этим бороться читайте в статье «6 способов решения проблемы с мигающими светодиодами». Во избежание такой ошибки используйте не китайский индикатор, а мультиметр в режиме измерения напряжения.

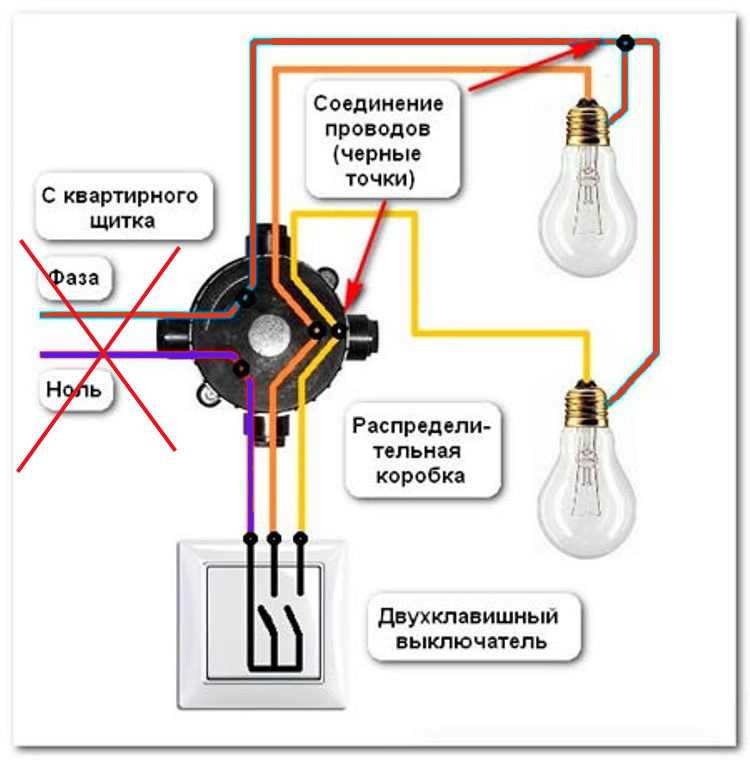

Ошибка вторая, когда фазный питающий провод подключается не к общему контакту выключателя, а к одному из отходящих. В этом случае схема не будет работать должным образом. Все индикаторы загорятся только при одновременном нажатии двух клавиш. Но если вы просто нажмете клавишу, до которой фаза вообще не доходит, люстра вообще не загорится.

Если вы переехали в новую квартиру, где люстру подключали не вы, и она ведет себя так странно, то есть не реагирует должным образом на двухкнопочные выключатели, то дело, скорее всего, именно в такая неправильная установка питающих линий. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может быть выход из строя неоновой лампочки. Почему косвенно? Так как здесь все зависит от того, на какой клавише вы будете запускать фазу.

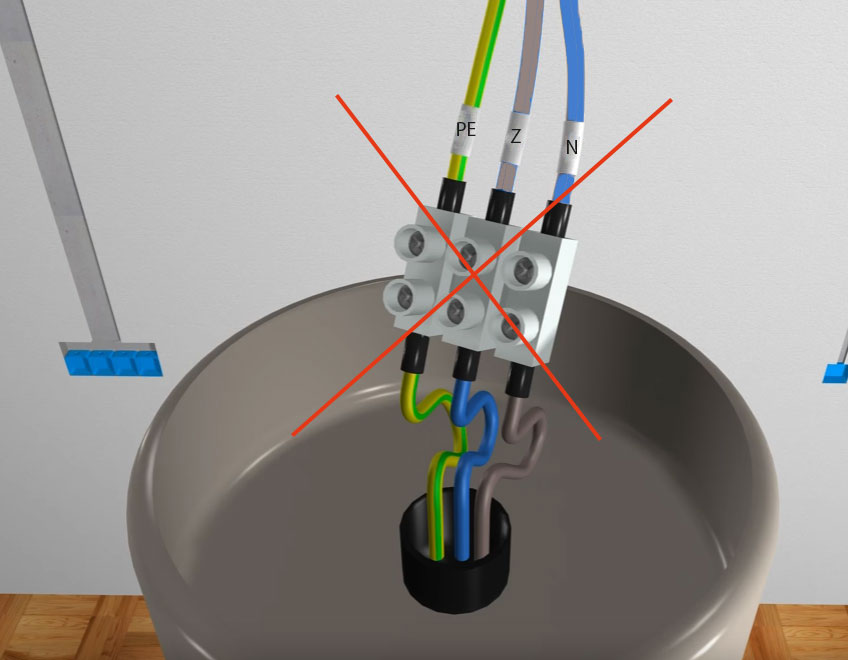

Третья распространенная ошибка – подключение нулевого провода люстры не к обычному нулю в распределительной коробке, а к одному из фазных проводов.
Чтобы этого не произошло, используйте и соблюдайте цветовую маркировку на проводах, а еще лучше, если вы не доверяете цветам, перед включением лампы проверяйте подачу напряжения качественным индикатором или мультиметром.

Виды контакторов по способу монтажа

Безкорпусные или специализированные устройства (например, линейный контактор в троллейбусе), не имеют ограничений по дизайну, разрабатываются исходя из соображений функционала и безопасности. Существуют и специальные конструкции, создаваемые для определенных электроустановок. Такие включатели не применяются в бытовых условиях, поскольку требуют отдельных мест размещения.

Для удобства использования в стандартных электрощитках, применяются стандартные модульные конструкции для крепления на DIN рейках.

Они отлично вписываются в общую систему энергоснабжения дома или офиса, если их применение предусмотрено проектом.

В чём разница между контактором и магнитным пускателем

Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.

Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.

В чём разница между контактором и магнитным пускателем

Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.

Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.

Что такое контактор и для чего он нужен

В электрических сетях необходимо постоянно включать или выключать различные нагрузки или контролировать их работу. Как известно, в быту для этих целей существуют механические выключатели и рубильники.

Но такие устройства имеют очень ограниченный ресурс долговечности, а для больших электрических систем управление с помощью механических переключателей является нецелесообразным и малоэффективным способом.

Именно поэтому было создано такое устройство, которое имеет огромный срок службы, позволяет включать и выключать до нескольких тысяч раз в час, а главное, позволяет дистанционно управлять нагрузкой. Простыми словами, это переключатель.

Электромагнитные контакторы используются во всех сферах нашей жизни. Они включают уличное освещение, контролируют замыкание высоковольтных линий, линий транспортных систем (трамвая, троллейбуса, железной дороги), широко применяются в строительстве и промышленности для запуска мощных электростанций, двигателей, машин и другого оборудования.

Более того, такие коммутационные устройства применяются и в жилых домах различного назначения, например, для включения электронагревателей или водонагревателей, для управления системами вентиляции, водяными или канализационными насосами.

Прогресс не стоит на месте, и в настоящее время системы умного дома, управляемые контакторами или группами таких устройств, уже постепенно входят в жизнь обычных людей.

Эти устройства играют большую роль в электробезопасности и, как следствие, в предотвращении возгорания электрооборудования или линий электропередач.

Эти агрегаты имеют ряд преимуществ перед различными модульными агрегатами:

• Может подключаться к любой сети;
• Имеют компактные размеры;
• Полностью бесшумный в работе;
• Может использоваться для высоких эффектов и больших токов;
• Простота в эксплуатации и простота установки;
• Они могут работать в любых условиях.
