Колодец на даче своими руками: руководство по обустройству типового колодца из колец

Пошаговая инструкция

Видео: Как выкопать колодец одному — пошаговая инструкция

Когда подготовительные работы закончены, можно приступать к процессу, алгоритм действий следующий:

• производится разметка, с учетом, что шахта должна быть шире колец примерно на 10-15 см;
• копается яма с таким расчетом, чтобы при помещении в нее первого кольца, его край был выше земли примерно на 10 см;

Установка первого кольца

устанавливается кольцо в яму, очень важно, чтобы не было отклонений по вертикали, поскольку это повлияет на качество всей конструкции;
на первое кольцо устанавливается второе, после чего оба изделия скрепляются скобами (их должно быть не менее трех);
если яма роется в мягком грунте, то она углубляется в центре, после чего обкапывается вокруг, в результате кольца начнут погружаться под воздействием собственного веса. В том случае, когда грунт твердый, землю необходимо раскопать из под кольца, и после его погружения грунт удаляется со средины;
стыки между кольцами должны быть обязательно загерметизированы, для этой цели в щель между ними плотно набивается просмоленная пеньковая веревка, после чего стык заделывается при помощи цементного раствора;. Герметизация швов

Герметизация швов

• шахта наращивается до появления на дне воды, после этого ее и намытый песок удаляют, и делается перерыв от 12 часов до суток для наполнения ствола колодца водой;
• после того, как произошло наполнение шахты, приступают к очистке дна, эту процедуру придется повторят несколько раз, пока не проявятся водные жилы, после чего делается перерыв на сутки;
• на следующий день откачивается вода, и на открывшееся дно насыпается фильтр из гравия;

Откачка воды

• не обязательно, чтобы был высокий уровень воды в шахте, достаточно 1,5 метра (около полутора колец);
• промежуток между стенами ямы и внешней поверхностью колец необходимо засыпать смесью щебня с песком, после чего приступают к формированию глиняного замка. Он не допустит проникновения дождевых и талых вод в шахту;
• после того, как копать колодец закончили, можно приступать к сооружению оголовка, на этом работу можно считать выполненной.

Руководство по обустройству колодца

Чаще всего используется два основных варианта самостоятельного обустройства колодца. Ознакомьтесь с особенностями каждого метода, выберите самый подходящий способ и приступайте к работе.

Первый метод

Первый шаг. Выройте яму размерами 1,25х1,25 м. Глубину определяйте сами – ройте, пока не будет достигнут водоносный слой

Копайте очень осторожно, не забывая о требованиях предосторожности

Второй шаг. Поочередно опустите в вырытую шахту бетонные кольца, ровно устанавливая их друг на друга. Затем углубите шахту путем подкопа на пару колец.

На этом основной этап обустройства колодца закончен. Вам остается лишь выполнить дополнительные защитные мероприятия и обустроить оголовок, о чем будет рассказано далее.

При желании можете обустроить колодец прямоугольной формы. Для этого достаточно вырыть соответствующий котлован, установить по его периметру прочную опалубку и залить бетон.

Данный способ самостоятельного обустройства колодца является наиболее удобным и максимально быстрым, однако он подходит исключительно для несыпучих почв.

Второй метод

Первый шаг. Выройте котлован глубиной порядка 1 м и установите в него первое кольцо. Лучше, если вам удастся купить кольцо со штырями на нижнем ободке либо же с конусовидным заострением. Такое кольцо будет попросту проще продвигать вниз, и оно осядет под своей же массой.

Второй шаг. Продолжайте подкапывать яму, пока первое бетонное кольцо не уйдет вниз еще на 100 см. Установите второе кольцо.

Третий шаг. Проложите швы между кольцами просмоленным канатиком либо другим подходящим материалом и запечатайте простым цементным раствором. Также швы можно заделать глиняным раствором, однако он не отличается особой долговечностью и требует периодического обновления.

Продолжайте обустраивать колодец по приведенному ранее алгоритму, пока не достигнете водоносного слоя.

В завершение вам предстоит рыть землю уже в водоносном слое. Выполнение этой работы вручную не доставит вам никаких положительных эмоций – земля будет смешиваться с водой, превращаясь в грязную жидкую массу. Поэтому для облегчения задачи предварительно купите качественный и производительный дренажный насос.

Ваша задача – за как можно более короткое время избавиться от земли с нижних 2-3 м шахты.

Засыпьте подготовленное дно слоем щебенки толщиной от 10 см. Насыпь будет выполнять функцию фильтра.

Для максимального упрочнения конструкции скрепите кольца с помощью скоб. Металлические изделия покройте антикоррозийным средством.

Особенности конструкции шахтного колодца

В отличие от скважины колодец состоит из таких конструктивных частей:

1. Самая нижняя часть сооружения называется водоприёмник. Её главное назначение в сборе и фильтрации воды.
2. Подземная часть конструкции, находящаяся выше водоприёмника, называется стволом. Эта часть должна быть надёжно укреплена и изолирована, чтобы защищать стенки котлована от обрушения, а водоприемник от попадания верховодки.
3. Оголовок колодца – это выступающая над поверхностью земли часть сооружения. Обычно она делается из бетонного кольца кирпича или пластика. Эта конструкция защищает колодец от попадания в него  мусора, пыли, осадков, а также защищает в холодное время года от замерзания воды в источнике. Оголовок обязательно оборудуется крышей с дверцей.

Строительство колодца: какой выбрать – шахтный или трубчатый

Выбор варианта водоснабжения для загородного участка зависит от многих факторов. В первую очередь необходимо определить расход воды, соответствующий потребностям в конкретном случае. Существует два распространенных варианта водоснабжения дома, который невозможно подключить к централизованной коммуникации.

Самые распространенные варианты водоснабжения в частном доме – это колодец и скважина

Первый из них – скважина, то есть трубчатый колодец. Однако такой вариант не подходит для самостоятельной установки, так как требует задействования специального бурового оборудования. В свою очередь, шахтный колодец вполне реально организовать самостоятельно. Причем для этого не требуются профессиональные навыки. Чтобы сделать колодец такого типа достаточно просто следовать инструкции.

Для организации колодца подходящей конструкции необходимо сначала ознакомиться с факторами, влияющими на выбор водоснабжения. Ключевым из них является глубина залегания водоносного слоя. Она может быть разной и зависит от индивидуальных особенностей местности, на территории которой располагается дачный участок.

Также важным фактором, определяющим тип будущего водоснабжения, является вид грунта. Например, если почва очень каменистая, то бурение скважины (трубчатого колодца) вызовет определенные затруднения. В таких случаях рекомендуется выкопать шахтную разновидность.

Перед началом установочных работ и покупкой необходимого материала и оборудования рекомендуется заранее определить суточную норму воды. Данная цифра должна соответствовать вашим потребностям, поэтому она определяется в зависимости от региона, количества проживающих человек и других, второстепенных факторов. После расчета потребления жидкости подбирается наиболее подходящий вариант водяного насоса для колодца.

Классический шахтный колодец в большинстве случаев является наиболее оптимальным вариантом

Важно знать, что существует три водоносных слоя, однако чаще всего используется средний. Этот факт объясняется тем, что верхний слой содержит воду, которая отличается крайне низкими качественными характеристиками, поэтому является непригодной для питья

Это связано с тем, что в него попадают осадки в виде дождя и талого снега.

В свою очередь, самый глубокий слой, который называется артезианским, содержит чистую, качественную воду. Однако стоимость бурения скважины, способной осуществлять забор жидкости из него, слишком высока. Обслуживание такого колодца является дорогостоящим. Таким образом, самым подходящим вариантом является средний водоносный слой.

Стандартная глубина скважин колеблется в пределах от 10 до 20 м. В некоторых ситуациях (из-за особенностей местности) установка обычного колодца является попросту невозможной. Это вынуждает хозяев дачных участков обращаться за помощью к специалистам, использующим буровую технику.

В остальных случаях рекомендуется устанавливать шахтную разновидность, которая является наиболее приемлемой. В случае необходимости можно воспользоваться услугами профессионалов. Цена копки колодцев с кольцами (общая сумма) может быть разной. Она зависит от количества элементов, их габаритов, а также от расценок компании, которая занимается работой такого рода.

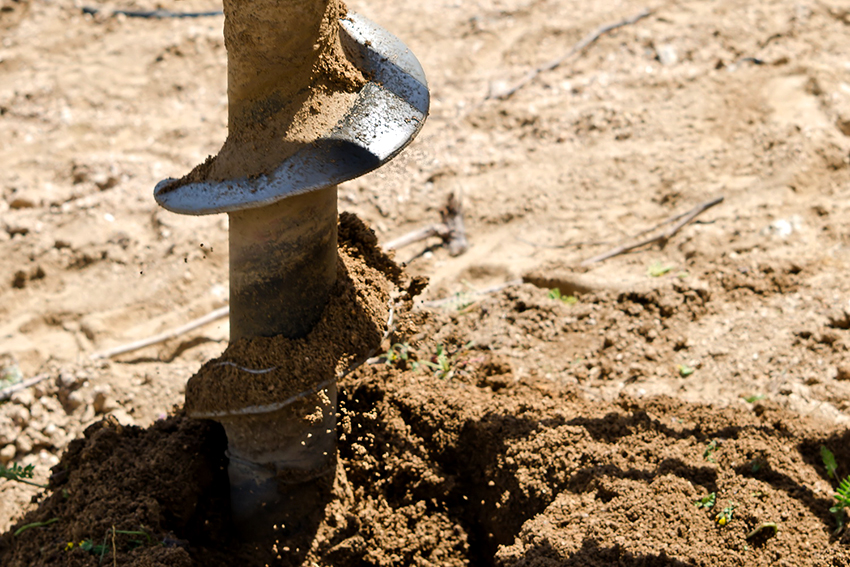

Для установки трубчатого колодца необходимо специальное оборудование

Использование трубчатого колодца имеет еще один минус, который в некоторых случаях является довольно существенным. Работа скважины зависит от качества подачи электроэнергии. Поэтому, если в вашем доме постоянно происходят перебои с электричеством, лучше отдать предпочтение обычному колодцу.

Стоимость материалов для колодца

Кольцо без пазов. Высота 0.8 м., вн. диаметр 1 м.	1.500 руб.
Кольцо с пазами. Высота 0.8 м., вн. диаметр 1 м.	1.600 руб.
Кольцо с пазами. Высота 0.9 м., вн. диаметр — 1 м.	1.700 руб.
Колодезная крышка из композитного материала	1.000 руб.
Колодезная крышка из чугуна	1.500 руб.
Железобетонный люк-основание под крышку	2.500 руб.
Металлическая труба диаметром 80 см, толщина 2мм.	3000 руб./п.м.
Пластиковая труба диаметром 80 см.	1000 руб./п.м.
Гильза из нержавеющей стали  д. 124 мм, толщина 2мм. для насоса	6800 руб./шт.
Гильза из нержавеющей стали д. 154 мм, толщина 2мм. для насоса	8500 руб./шт.
Металлическая сетка для донного фильтра	1500 руб./кв.м.
Сетка фильтровая для ремонтных работ	700 руб.
Оборудование донного фильтра из гальки	от 1.500 руб.
Цемент, расширяющийся повышенной марки	500 руб.
Колодезный домик	от 7.000 руб.
Подъемный комплект (металлический трос с карабином)	100 руб. за п.м.

Расчетная таблица стоимости копки колодца по глубине и количеству колец:

Кол-во колец	Глубина в метрах	Цена ж/б кольца без учета доставки	Стоимость копки колодца
10	8,0	16.000	18.500
11	8,8	17.600	20.800
12	9,6	19.200	23.100
13	10,4	20.800	25.400
14	11,2	22.400	27.700
15	12,0	24.000	30.500
16	12,8	25.600	33.300
17	13,6	27.200	36.100
18	14,4	28.800	38.900
19	15,2	30.400	41.700
20	16,0	32.000	45.000
21	16,8	33.600	48.300
22	17,6	35.200	51.600
23	18,4	36.800	54.900
24	19,2	38.400	58.200
25	20,0	40.000	63.000

Лучшая цена на колодцы определяется, в итоге, не броским рекламным предложением, а комплексным сочетанием оптимальной стоимости и качества материалов, профессионализмом исполнения работ по поиску воды на участке, копке безупречной колодезной шахты строго необходимой глубины, монтажу колодезных колец, обустройству и вводу в эксплуатацию шахтного колодца.

Процесс выкапывания колодца

Приступим к непосредственному выполнению строительных работ. Вся работа делается полностью своими руками, при этом не стоит забывать о технике безопасности.
Видео а этой статье покажет весь процесс выполнения работы.

Первый вариант

Так выполнять работу можно, если у вас почва просыпается и вы не можете сделать сразу ямы в полную величину.

Итак:

• На месте расположения будущего колодца осуществляем разметку таким образом, чтобы диаметр колодца превышал на 10 см диаметр применяемых колец из бетона. Яму выкапывают на глубину, позволяющую первому кольцу погрузиться не до конца. Над поверхностью земли должно остаться 8-10 см;
• На тележке, высота которой также 8-10 см, бетонное кольцо подвозится к шахте и опускается вертикально. Не допускайте перекашивания кольца, поскольку это отразится на качестве всей конструкции. Затем помещаем следующее бетонное кольцо, осуществляя крепеж посредством трех скоб;

• По центру делаем яму глубже на 80 см. Дальше яму вкруговую нужно обкопать, чтобы бетонное кольцо опустилось в грунт посредством своей тяжести. Если земля мягкая, то ее снимают сначала в центре кольца, если земля твердая, то ее убирают вначале под самим кольцом, чтобы ничего не мешало его опусканию. Затем, когда кольцо опустится и осядет, вынимают землю в центре;
• Стыковка бетонных колец обеспечивается герметичностью при помощи прокладывания засмоленной веревки-пеньки, которую затем обрабатывают раствором на основе цемента и песка. Кольца опускаем в шахту до тех пор, пока на дне колодца не появится вода. Появившуюся воду с песком вынимают из колодезной шахты. Колодец в течение 12 часов будет заполняться водой;
• На следующий день необходимо опять удалить воду из колодца. Чистку осуществляют до полного очищения воды. Затем колодец накрывают и не трогают в течение суток;
• После этого опять выкачивают воду с песком, кладут на дно колодца фильтрующий гравий или щебень. Сначала 10-15 см мелкой фракции, потом 30-40 см гравия покрупнее. Допустимый уровень колодезной воды – 1,5 метра. Это больше одного бетонного кольца;
• Расстояние между стенками ямы и колодезной шахты нужно засыпать смесью из гравия и песка, на поверхности земли закрепляют глиной и засыпают песком. Глина не даст попасть в колодец дождевой воде, а также талому снегу в зимний период времени.

Второй вариант

Такое выполнение работ прекрасно подойдет для почвы, которая не просыпается и вы можете делать работу открытым методом:

Сначала делаем отверстие в земле. Оно по диаметру должно быть больше кольца примерно на 50-т см;
Теперь следует подвезти второе кольцо и опустить его в яму. Для этого лучше всего применить кран. Это наименее безопасно. Хотя некоторые и делают блочные конструкции и при помощи их выполняют эту работу

Но при их изготовлении следует уделить особое внимание тих надежности. Ведь кольцо не так и мало весит;

Применение блоков для опускания кольца

Применение блоков для опускания кольца

• Теперь надо положить по контуру уплотнительную ленту и после этого установить второе кольцо. Так делаем до самого верха;
• Скрепление колец делается при помощи металлических скоб для колодца.

Как рыть колодцы зимой

Копание колодца зимой

Инструкция указывает, что иногда по ряду причин колодец лучше копать зимой.

Причинами для этого могут быть:

• Самый низкий уровень грунтовых вод, значит, летом не высохнет.
• Зимой проще найти рабочую силу.
• Стоимость строительных материалов и самих колец значительно ниже.

Недостатками при этом могут быть:

• Расчистка от снега дороги для доставки грузов.
• Обеспечение строителей теплым жильем.

Известно, что в зимний период земля промерзает примерно на один метр, что отогреть не очень сложно или отбить молотками.

Последующие действия такие же, как в другие времена года. Шахту можно углубить на три кольца ниже, что даст возможность пользоваться водой круглый год, а вновь выкопанным колодцем можно будет уже весной пользоваться.

Герметизация швов

После установки колец надо сделать герметизацию швов. Это надо, чтобы верхние сточные воды не проникали в колодец.

Делаем герметизацию швов

Итак:

• Делаем цементный раствор. В его состав входит песок и цемент. Для М300 применяем пропорцию 1/3;
• Замазываем шов из нутри кольца при помощи шпателя;
• После полного застывания некоторые рекомендуют обработать покрытие жидким стеклом.

Теперь вы видите, что цена вопроса питьевой воды в доме, не такая и большая. Самое главное следовать правилам выполнения работы.

Донный фильтр

Первая вода, которая появится на дне колодца, будет мутной и грязной. Чтобы она стала пригодной для питься нужно установить донный фильтр. Для этого из ямы выкачивается вся вода, дно углубляется еще на 15 см, очищается и выравнивается. Если вода начинает быстро приходить, а дно слишком разжижено, перед установкой фильтра выкладывается пол из досок.

Высота каждого слоя фильтра составляет 20 см. Первым слоем насыпается чистый речной песок, затем мелкий щебень и верхний слой из крупного щебня. После того как фильтр будет уложен вода из колодца несколько раз откачивается. А на анализ ее можно сдать только через 2 недели, когда она станет прозрачной.

Решение принято, приступаем к реализации

Прежде всего, необходимо понимать, что правильный ответ на вопрос «как построить колодец своими руками» предусматривает наличие как минимум четырех рук. То есть, принимать участие в работе должны двое. Если помощников будет больше одного – отлично, дело пойдет быстрее. Итак, приступаем.

Роем шахту и устанавливаем кольца

Устройство шахты такого колодца возможно двумя способами.

Способ №1

Еще до начала земельных работ в выбранном месте устанавливается бетонное кольцо, а затем из его середины и из-под стенок выбирается грунт.

На рыхлых грунтах выемку земли необходимо производить от центра к краям. На прочных же лучше сначала «подкопать» нижний край кольца, а затем очистить центр. По мере удаления грунта под собственным весом кольцо будет опускаться вниз. Когда оно полностью опустится ниже уровня поверхности – устанавливаем второе кольцо и скрепляем его с первым. Для обеспечения герметичности стыков, которые будут находиться в воде, между сегментами по специальным желобкам необходимо проложить пеньковую веревку. Места соединений выше уровня поверхности воды после окончания земляных работ заделывают цементным раствором.

На сыпучих грунтах в процессе работы иногда возникает достаточно неприятная ситуация – одно из верхних колец «зажимает». При этом нижние кольца опускаются, а верхние остаются не месте, что приводит к возникновению разрыва. Чтобы предотвратить такое развитие событий сразу после установки нужно скрепить кольца между собой четырьмя металлическими пластинами, расположенными на равном расстоянии друг от друга.

Такой способ скрепления колец поможет избежать появления щелей во время строительства

Пластины, в свою очередь, крепятся к бетону металлическими скобами или болтами сквозь предварительно заготовленные отверстия.

Способ №2

Вот еще один способ, как сделать колодец из железобетонных колец на твердых грунтах, где возможность обрушения стенок шахты минимальна. Можно сначала вырыть шахту, а затем опускать в нее кольца. В этом случае придется увеличить диаметр ямы на 20-30см и после установки колец производить обратную засыпку. А это лишние трудозатраты.

Работу можно прекращать, когда на дне появится не менее трех ключей

Прекратить работу нужно тогда, когда в яму начнет активно прибывать вода, а на дне появится 3 или более ключа. Теперь нужно откачать всю воду и убрать еще немного грунта (3-5 ведер). Выключаем насос, накрываем колодец и оставляем его на 12 часов. Затем снова откачиваем всю воду и вычищаем дно при работающем насосе до тех пор, пока водоносные жилы на станут четко видны.

Снова накрываем колодец и оставляем еще на сутки. Теперь откачиваем воду и устраиваем донный фильтр.

Немного о технике безопасности

«Какая может быть техника безопасности при работе с лопатой?» — спросите вы. И будете в чем-то правы. Но не стоит забывать о том, что работать придется не на поверхности, а в достаточно глубокой яме, где температура значительно ниже. Чтобы не «заработать» переохлаждение регулярно делайте перерывы и поднимайтесь на поверхность. Особенно этот совет актуален в летнюю жару.

Немалую опасность представляют собой и возможные газовые «карманы», на которые легко наткнуться в некоторых регионах нашей страны. Как построить колодец и не пострадать от этого «невидимого врага»? Очень просто — берите с собой в яму горящую деревянную лучину. Пока пламя горит ровно, бояться нечего. Если же оно быстро гаснет – немедленно поднимайтесь на поверхность и проветривайте углубление. Сделать это можно любыми подручными средствами, например, вентилятором или даже пылесосом с достаточно длинным шлангом.

Следующее правило может быть и банально, но его несоблюдение очень часто приводит к трагическим последствиям. Надевайте каску и проверяйте прочность всех веревок и крепления ручек ведер. В процессе работы вам очень часто придется опускать в яму и поднимать из нее тяжелые предметы. А увернуться на таком ограниченном пространстве от летящего с высоты в 5-7 метров ведра с землей вам будет некуда.

Устройство донного фильтра

Конструкция донного фильтра во многом зависит от состава грунта и скорости поступления воды. Если на дне обильно образуется жидкая грязь, а вода поступает быстро, начать нужно с устройства деревянного пола с отверстиями и зазорами между досками.

Теперь нужно уложить 2-3 слоя щебня или гравия. Нижний слой толщиной 100мм делаем из материала самой мелкой фракции. Затем засыпаем более крупный гравий слоем в 100мм.

Донный дренаж поможет сделать воду в вашем колодце идеально чистой

Третий слой такой де толщины должен состоять из самых крупных камней. Если грунт на дне колодца остается достаточно плотным, модно обойтись без деревянного поддона.

Выбор места для сооружения

Сначала следует определиться с местом работы. При этом учитывают ряд факторов. Так, запрещается строительство рядом с источниками больших загрязнений, иначе вода, проходя верхние слои земли, будет впитывать вредные вещества. Это могут быть мусорные ямы или места сбора сточных вод.

Строить колодец не всегда выгодно. При этом учитывают гидрологический фактор. В болотистой местности использовать колодезную воду нельзя.

Прежде чем начать работы по обустройству колодца, следует определиться с местом на участке

Кроме этого, важно обратить внимание на рельеф и тип грунта. Так, на склоне добраться до воды будет проблематично. Место расположения должно быть максимально близко к месту потребления

К тому же это уменьшит расходы на подведение воды. Но близко к дому располагать источник также не рекомендуется. Следует соблюдать интервал в 5 м. Отдельного внимания требует выбор времени копки колодца:

Место расположения должно быть максимально близко к месту потребления. К тому же это уменьшит расходы на подведение воды. Но близко к дому располагать источник также не рекомендуется. Следует соблюдать интервал в 5 м. Отдельного внимания требует выбор времени копки колодца:

1. Весна. Время активного таяния снега. Копать в такое время не рекомендуется, ведь можно допустить ошибки при выборе глубины. Все зависит от повышения высоты прохождения грунтовых вод. Глубина будет недостаточной, и колодец в холодное время года пересохнет.
2. Зима. Считается лучшим временем для проведения таких работ. Точнее, конец зимы. В это время уровень залегания вод наименьший. Но в холодное время тяжело проводить работы. Зато только зимой можно выкопать колодец в местах, проходящих сквозь плавун.
3. При обустройстве глубоких шахт требуется много временных ресурсов. А работы следует проводить без перерывов. Именно поэтому потребуется правильно распределить время.

Для строительства потребуется как минимум трое работников. Один работает в шахте с помощью лопаты, наполняя землей емкости. Второй работник вытаскивает и относит ведра. Третий заменяет уставшего. Главное — делать все быстро.

Типовая схема колодца шахтного типа

Водозаборные сооружения шахтного типа можно сделать из многих материалов, но устроены они одинаково.

Основные конструктивные составляющие

Шахтный колодец состоит из трех частей:

Схема устройства шатхного колодца.

1. Оголовок — надземная часть, предназначена для подъема воды и наблюдения за состоянием сооружения, защищает колодец от засорения. Минимальная глубина от уровня земли — 80 см. Обязательно наличие крышки или железобетонного перекрытия с люком. Над оголовком устанавливают навес (домик), рядом монтируют ограждение.
2. Ствол (шахта) — находится под землей, имеет круглую или квадратную форму, предназначена для размещения подъемных механизмов, прохода водозаборных приспособлений (ведра, бадьи) или установки насоса.
3. Водоприемная часть — предназначена для сбора и накопления воды. Для усиления притока внизу делают отверстия или монтируют конструкцию в виде шатра.

Можно оборудовать колодец воротом с ручкой (или двумя), колесом или «журавлем».

Классификация по водоприемной части

По расположению водоприемника относительно водоносного пласта различают 3 вида шахтных колодцев:

Типы шахтных колодцев.

1. Несовершенные — дно находится выше водоупорного горизонта, вода поступает снизу. Сооружения этого типа устраивают, если толщина водоносного горизонта более 3 м.
2. Совершенные — дно лежит на водоупорном горизонте, вода поступает через стенки. Колодцы этого типа строят, если толщина водоносного горизонта до 3 м.
3. Совершенные с зумпфом (подствольником) — шахту завершает дополнительный резервуар. Дно находится в водоупорном горизонте, вода поступает через стенки. Сооружения этого типа устраивают только при необходимости создания запаса и повышения эффективности использования водоносного пласта.

Для создания запаса воды нижнюю часть водоприемника можно сделать с расширением в виде шатра.

Если дно не из плотной глины, то отсыпают донный фильтр из песка, гравия, гальки. Материалы кладут последовательно, начиная со слоя песка толщиной 10-15 см. Если дно рыхлое глинистое, то начинают, наоборот, с самых крупных камней. Общая толщина — от 40 до 60 см.

Оптимальная для частников схема

Количество воды в водозаборном сооружении на дачном участке должно примерно соответствовать потребности жильцов. 1 семью полностью обеспечивает несовершенный колодец глубиной, составляющей до 70% толщины водоносного пласта. В сооружениях совершенного типа вода при небольшом разборе застаивается.

https://youtube.com/watch?v=UjDlmw2pKpk

Пошаговая инструкция по обустройству

Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:

1. Необходимо пробурить скважину.
2. Приступить к монтажу кессона.
3. Засыпать землей до краев котлован и утеплить люк.
4. Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.

Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:

1. Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
2. Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
3. Выкопать котлован таким образом.
4. Обрезать колонну.
5. В форме брусьев уложить опоры. Они предназначены для размещения кессона.
6. Произвести стыковку гильзы резервуара с обсадной трубой по схеме. Отрегулировать конструкцию, после чего ее приварить.
7. Бруски следует убрать из-под камеры, поместить ее в скважину.
8. Ввести кабель и трубы в ниппели.

Инструкция по обустройству.

Особенности выбора оборудования

К базовым элементам скважины относятся:

• насос;
• гидропневмоаккумулятор;
• оголовок.

Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй – на глубину менее 10 м.

Шаг 1 – подбираем оптимальный тип насоса

Существует 2 типа насоса:

• поверхностный;
• погружной.

Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:

• вихревой – необходим, чтобы поднять воду с малой глубины;
• центробежный – способен откачивать воду с глубины до 10 м.

Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.

Выбор типа насоса.

Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.

Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

Шаг 2 – гидроаккумулятор для скважины

Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.

Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

Шаг 3 – оголовок в конструкции скважины

Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.

Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический – до 500 кг.

Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.

Описание и особенности

Исходя из названия, понятно, что железобетонное кольцо состоит из металла и качественного бетона. Это делает его прочным, позволяет сопротивляться нагрузкам снаружи и изнутри. Под нагрузками снаружи понимается давление грунта на кольцо. Что касается внутренних нагрузок, то это вода, которую кольца сдерживают, не давая ей попадать в землю.

Последнее особенно актуально при обустройстве септиков и сливных ям. Кольца претерпевают дополнительную гидроизоляцию, что позволяет полностью сделать их герметичными. Железобетонные кольца на фото имеют форму цилиндра.

Колодезные кольца, они же железобетонные изделия, представлены на рынке разными диаметрами. Это расширяет область применения материала, позволяет эксплуатировать в нуждах частных застройщиков и капитального строительства. Такие кольца весят прилично, поэтому доставить их собственноручно не получится.

В основном для их доставки применяется манипулятор, который одновременно доставляет их на объект и самостоятельно выгружает, производит монтаж. Для монтажа и выгрузки, у каждого кольца предусмотрены специальные зацепы. Они являются частью железобетонных конструкций, поэтому геометрия самого кольца не нарушается при выгрузке.

В комплекте к кольцам поставляется дно, а также верхняя крышка. Это позволяет добиться максимальной герметичности, соблюсти нормы СНиП, выполнить монтаж септика правильно.

Это интересно: Дом на колесах своими руками: излагаем главное
