Коллектор для отопления: принцип работы, правила установки и подключения

Выбор труб для системы отопления для жилого дома или квартиры

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 50С -75С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 30С -40С.

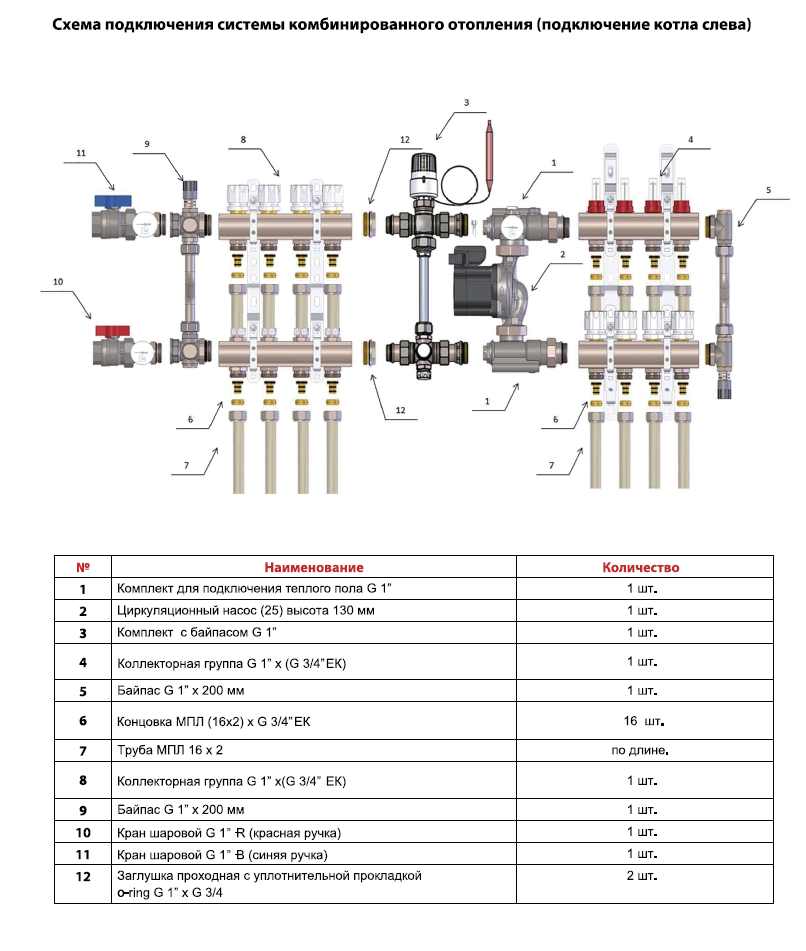

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-120С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 110С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 95С. Допускается кратковременное повышение температуры до 110С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Преимущества и недостатки

Коллекторная система отопления имеет следующие преимущества:

• Экономия расхода топлива на обогрев больших площадей – теплоноситель в процессе прохождения к радиаторам выполняет функцию теплообмена с меньшими потерями, что позволяет экономить денежные средства в отопительный сезон.
• Возможность самостоятельно определять нужную температуру в различных комнатах – человек сам регулирует нужную температуру, отключая отдельные части от общей системы.
• Трубы идеально прячутся в стяжке пола, что избавит комнату от устаревшего декора в виде труб.
• Удобный ремонт – достаточно отключить отдельный участок, а в других комнатах отопление продолжит функционировать в прежнем режиме.

Несмотря на видимую экономию, такая система имеет и некоторые недостатки:

• Большой расход трубы, что приведет к дополнительным тратам.
• Полноценное функционирование зависит от наличия электричества в сети. Если отключили свет, то насос не сможет нагнетать воду, соответственно процесс циркуляции теплообменника будет отсутствовать и радиаторы быстро остынут.
• Относительно высокая стоимость всех элементов системы, окупаемость которой будет более 2-3 лет.

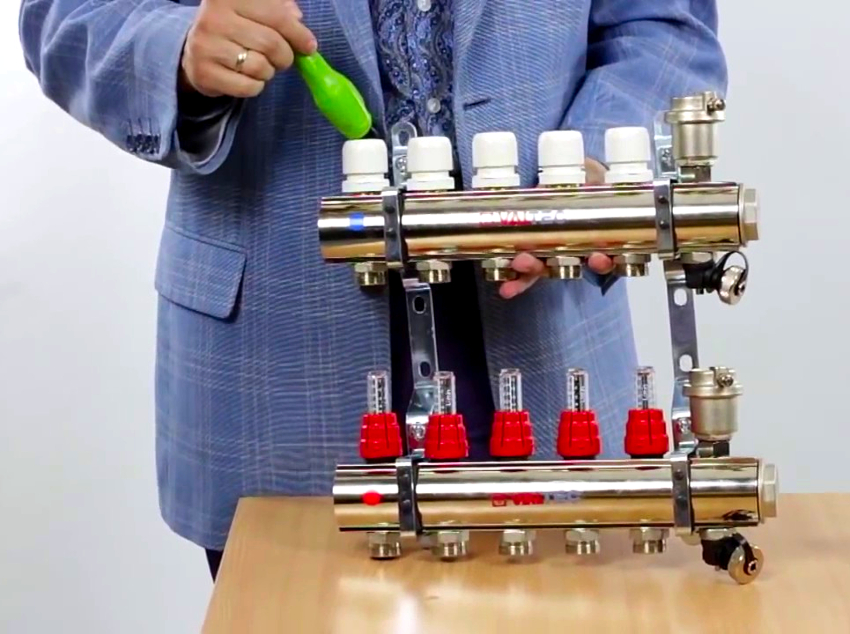

Какие бывают гребенки для отопления

Принцип работы коллектора отопления кардинальных отличий не имеет, виды определяются материалом, используемым для их изготовления, количеством подключаемых приборов и дополнительного оборудования.

Для изготовления устройств используются материалы, устойчивые к агрессивным внешним факторам. С учетом этого гребенка распределительного коллектора для отопления может быть выполнена:

• Из стали.
• Из различных полимеров.
• Из меди или латуни.

Количество подключаемых приборов в системе отопления через коллектор может составлять от 2 до 12 единиц. Поэтому при недостаточном количестве тепла можно подключить дополнительное оборудование. В зависимости от уровня сложности распределительные коллекторы делятся на следующие виды:

• Простое оборудование не имеет вспомогательных деталей, с помощью которых регулируется работа устройства. Кольцевой коллектор для отопления выполнен в виде железной трубки, на которой имеются ответвления и два соединительных отверстия с боков.

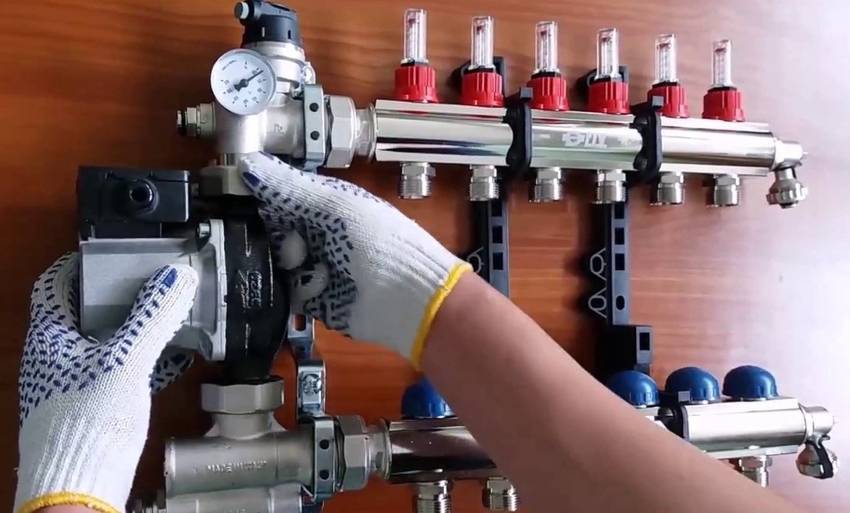

• Усовершенствованные модели снабжены всевозможными датчиками, контрольными и автоматическими элементами, а также большим количеством арматуры.

Чаще всего регулировка коллектора отопления сложного типа выполняется такими устройствами:

• Датчики, контролирующие уровень давления и температуры.
• Блок, контролирующий подачу теплоносителя.
• Автоматический термостат, который необходим для поддержания нормального давления и его автоматического уменьшения при достижении критических значений.
• Электронные клапаны и смесители, необходимые для сохранения запрограммированных температурных значений.
• Автоматические устройства для выпуска воздуха и клапаны, позволяющие сливать воду из системы.

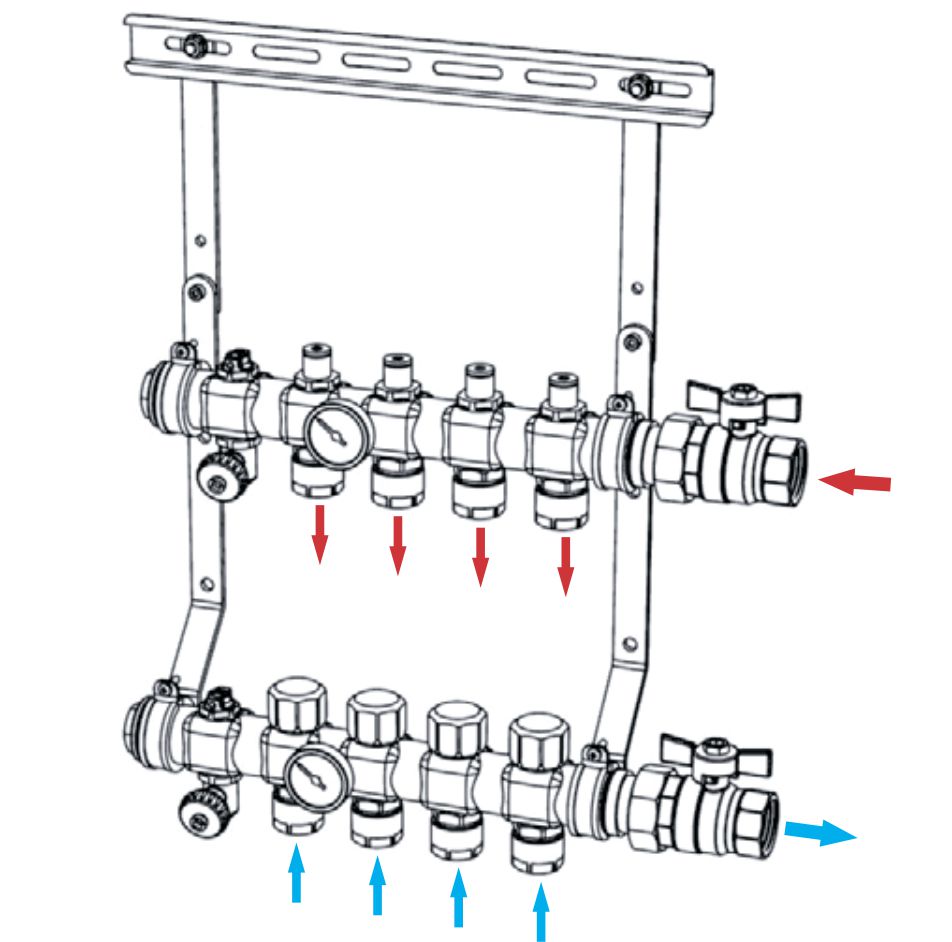

Типовое устройство коллектора

Коллектор котельной является достаточно большим распределительным центром, в котором завязано много рабочих узлов, выполненных, как правило, из труб диаметром 100 мм. Обычно в его составе предусматривается установка двух гребенок
для раздачи теплоносителя и сбора его при выходе из системы. Подающая гребенка снабжается насосами для улучшения циркуляции, а принимающая оснащается кранами. Обязательно ставятся манометры давления и датчики температуры. С помощью такого устройства можно цивилизованно осуществлять надзор за отоплением дома.

Устройства в конструкции обычного типового коллектора котельной:

• клапан смешения для выбора температуры теплоносителя;
• циркуляционный насос для повышения давления в системе;

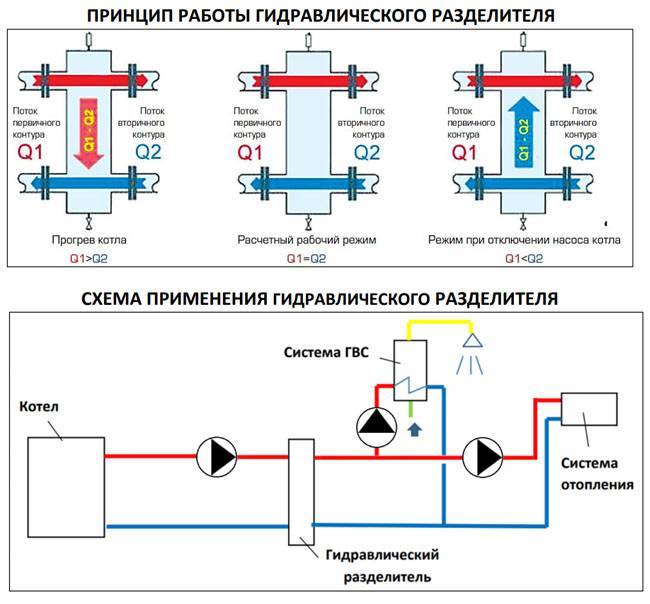

• гидравлический разделитель;
• гребенка в котельной;
• автоматика зависимости от погоды;
• расширительный отопительный бак;
• расширительный бак контура снабжения горячей водой;
• манометры давления;
• приборы улавливания и удаления воздушных пузырей;
• муфты и фитинги для перехода на разные диаметры труб;
• устройства для подпитки отопления;
• группа приспособлений безопасной работы котла;
• автоматическое управление работой контуров.

Популярные производители коллекторов системы отопления

Популярными производителями высококачественных коллекторов считаются компании Rehau и Oventrop, которые дают максимальный гарантийный срок на свою продукцию. Потребители отмечают высокое качество изделий, надежность, простоту в монтаже и длительный срок эксплуатации.

Компания Oventrop специализируется на производстве универсальных моделей коллекторов, которые идеально подходят для радиального отопления, системы теплых полов и водоснабжения. Для изготовления изделий используется высококачественная нержавеющая сталь. Коллекторы способны выдерживать температуру до 120 °С. Стоимость изделий варьируется от 2,5 до 28 тыс. руб.

Наиболее востребованы среди потребителей гребенки для радиального отопления, выполненные из нержавеющей стали. Такие коллекторы рассчитаны на давление 10 бар и температуру в системе до 100 °С. Купить изделие можно за 1,7 тыс. руб. Распределительные коллекторы для теплого пола из инструментальной стали выпускаются с вентильными дополнениями, с помощью которых регулируется работа системы. Коллекторы рассчитаны на давление в 6 бар и температуру до 70 °С. Купить двухконтурное изделие можно за 3,5 тыс. руб.

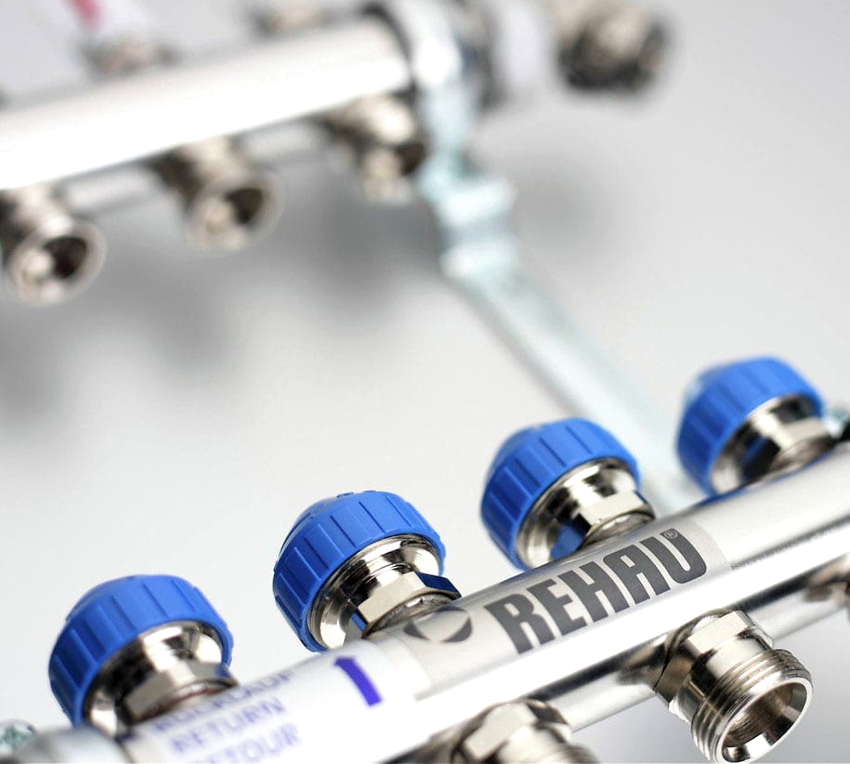

Распределительные коллекторы Rehau отличаются более привлекательным внешним видом, что дает возможность монтировать их на стене открытым способом. Изделия изготавливаются из нержавеющей стали и латуни. Компания выпускает усовершенствованные модели, укомплектованные расходомерами, кранами, клапанами и насосом. Приобрести устройство можно за 1,5-32 тыс. руб., что зависит от количества контуров изделия.

Распределительные коллекторы Rehau не только очень надежны, но и имеют привлекательный внешний вид

Большой популярностью пользуется гребенка HKV для напольной системы отопления, выполненная из латуни. Коллектор рассчитан на температуру до 80 °С и рабочее давление до 6 бар. Стоимость двухконтурного изделия составляет 6,5 тыс. руб.

Распределительный коллектор Rehau HLV может использоваться для радиального отопления. Латунное изделие выдерживает температуру 80 °С и давление 8 бар. Цена модели – 4 тыс. руб.

Заслуживает внимания отечественный производитель Север, предлагающий качественные гидравлические коллекторы по доступной стоимости, которая варьируется в пределах 2,5-20 тыс. руб. Изделия изготавливаются преимущественно из стали. Характеризуются идеальным соотношением цены и качества коллекторы для отопления Pexay, цена которых составляет в среднем 5-12 тыс. руб.

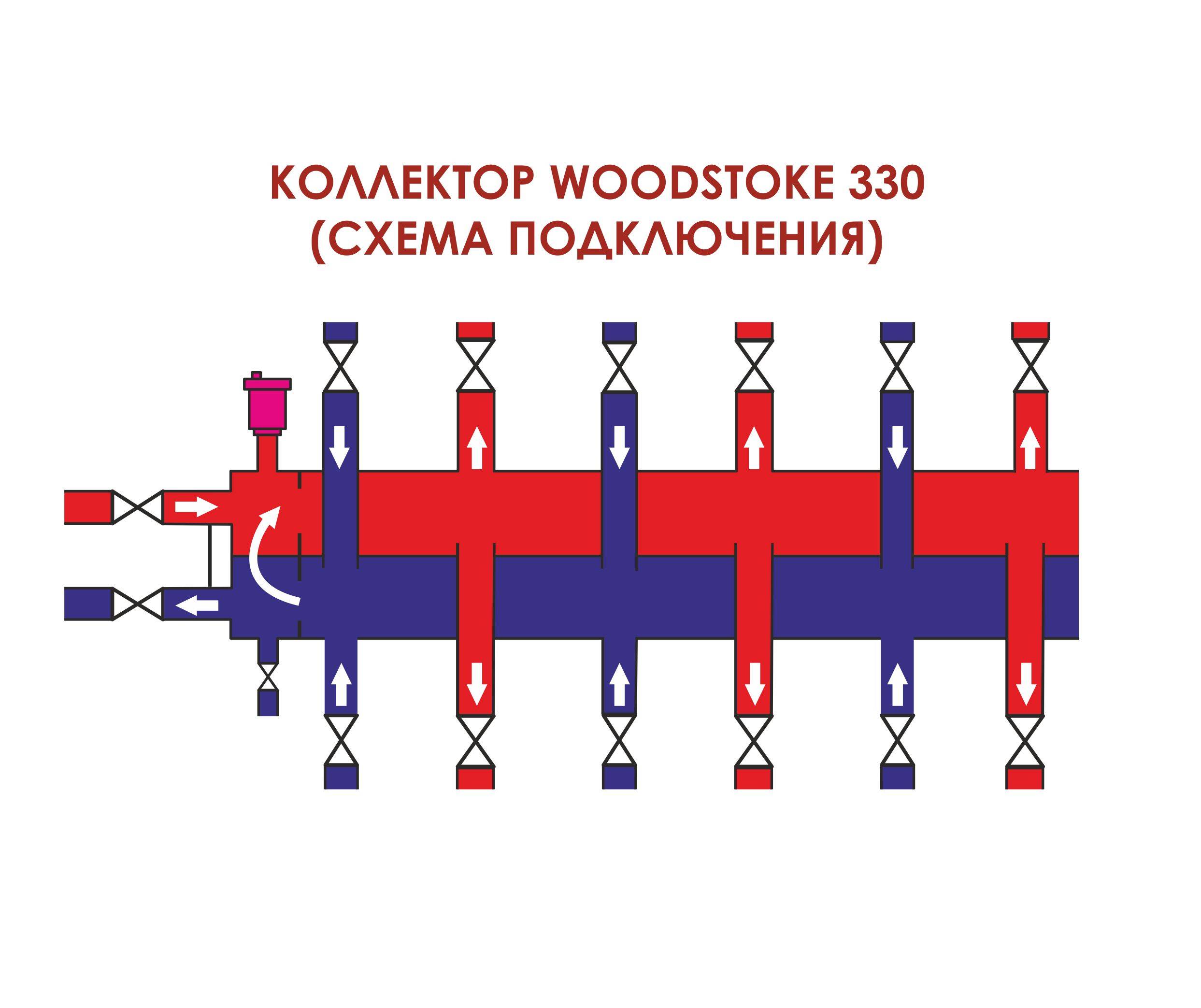

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

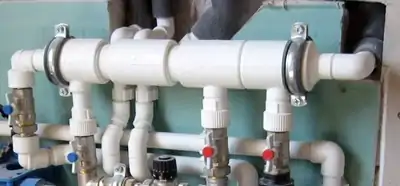

Изготовление коллектора своими руками

Чтобы изготовить коллектор отопления частного дома, лучше использовать металлические круглые или квадратные трубы большого диаметра в сочетании с такими же, но поменьше. Выбирайте качественную и прочную сталь, чтобы после не ремонтировать самодельное изделие, ведь это хлопотно.

Основные части коллектора

Важно! Продешевив при закупке изделия, вы рискуете качеством изделия. С большой вероятностью во время монтажа и ремонта придется тратить не только дополнительные денежные средства, но и время, нервы

На этом этапе лучше не экономить.

Когда у вас есть проект и собраны материалы смело можно приступать к изготовлению коллектора отопления для домашней системы частного дома. Ниже предоставляем вашему вниманию пошаговый алгоритм выполнения работы по созданию конструкции:

1. Разметка. На этом этапе, создавая коллектор отопления, вы размечаете в основных трубах места под разводку трубопровода с меньшим диаметром, а также обозначаете, где у вас подведется бойлер и котельное оборудование.
2. Резка. При помощи газового резака следует сделать отверстия для будущих патрубков, которые будут входить в ваш коллектор отопления.
3. Подводка патрубков. Патрубки вставляются в коллектор отопления, а затем сначала просто прихватываются сваркой, чтобы позднее основательно заварить их.
4. Проделывание отверстий под кронштейны. Делается все то же самое, как и при создании отверстий для патрубков, но в этот раз отверстия в коллектор отопления делаются не вертикально, а горизонтально. После этого происходит прихватка и заварка труб под крепления.
5. Зачистка. Коллектор отопления зачищается металлической щеткой. Со сварных швов удаляется окалина и шлак, чтобы можно было приступить к дальнейшей обработке металлоконструкции.
6. Покрытие лаком. Теперь почти готовый коллектор отопления покрывается лаком.
7. Покраска. Следующим этапом создания является покраска, после чего коллектор отопления оставляется на пару дней, чтобы лакокрасочный материал подсох.

Теперь вы знаете, как создать коллектор отопления частного дома самостоятельно. Подписывайтесь на рассылку и получите информацию о способах подключения устройства и много другого.

Как вам статья?

Мне нравитсяНе нравится

Рекомендации по выбору устройств

Циркуляционный насос для отопления

При покупке гребенок на отопление необходимо учитывать несколько нюансов:

• Модели с цанговыми зажимами подвержены протечкам на участках подключения к вентилю. Их уплотнитель быстрее выходит из строя и не подвергается замене.
• Система нормально функционирует только при наличии циркуляционного насоса.
• Чтобы спрятать коллектор, понадобится специальный шкаф или ниша.
• От материала блока зависит максимальный показатель давления.
• Пропускная способность распределителя определяет количество теплоносителя, движущегося по трубам за определенное время.
• Вспомогательные элементы улучшают функционал устройства.
• Количество выходных патрубков должно равняться количеству охладительных контуров.

Технические параметры прописываются в паспорте изделия.

Вспомогательные элементы

Коллекторная система отопления организуется с использованием дополнительных элементов:

• воздухоотводчик – ставится при расположении радиаторов и блока на одном этаже;
• переходник – нужен при установке спускника воздуха с диаметром ½ дюйма на коллектор с резьбой ¾ дюйма;
• уголки – обеспечивают подключение трубопровода и направление воздухоотводчика наверх;
• краник – нужен для подсоединения трубы от котла на распределитель;
• сгон с накидной гайкой – используется для перекрытия подачи воды или газа и отсоединения неисправного прибора;
• хомуты с пластиковыми дюбелями или кронштейны – понадобятся для фиксации узла.

Коллектор, подключенный к теплым полам, оснащается краном подпитки.

Материалы для производства гребенки распределительного коллектора для отопления

Для изготовления коллектора отопления могут быть использованы разные материалы, однако они должен отличаться повышенной прочностью и высокими эксплуатационными характеристиками.

Главным недостатком стальных элементов коллектора является их высокая стоимость

В настоящее время большой популярностью пользуются стальные, полимерные и латунные коллекторы. Сталь может применяться для производства как центральных, так и локальных элементов. Она не деформируется под воздействием высоких температур и повышенного давления, специальные сплавы не подвержены коррозии, что увеличивает срок их службы. Главным недостатком стальных элементов является высокая цена коллекторов отопления.

Латунные устройства пользуются не меньшим спросом. Благодаря тому, что материал стойко переносит высокое давление и температуру, он идеально подходит для локальных и централизованных узлов. По своим техническим и эксплуатационным характеристикам близок в нержавейке. Латунные коллекторы характеризуются высокой стоимостью, превышающей цену стальных аналогов.

Полимерные изделия имеют более ограниченный спектр применения. Пластиковые коллекторы не способны выдержать высокую температуру в центральном узле, поэтому могут употребляться только для локальных вариантов, где температура теплоносителя будет ниже. Изделия характеризуются небольшим весом, простотой монтажа и длительным периодом эксплуатации. Главным достоинством изделий является их невысокая стоимость.

В настоящее время большой популярностью пользуются стальные, полимерные и латунные коллекторы

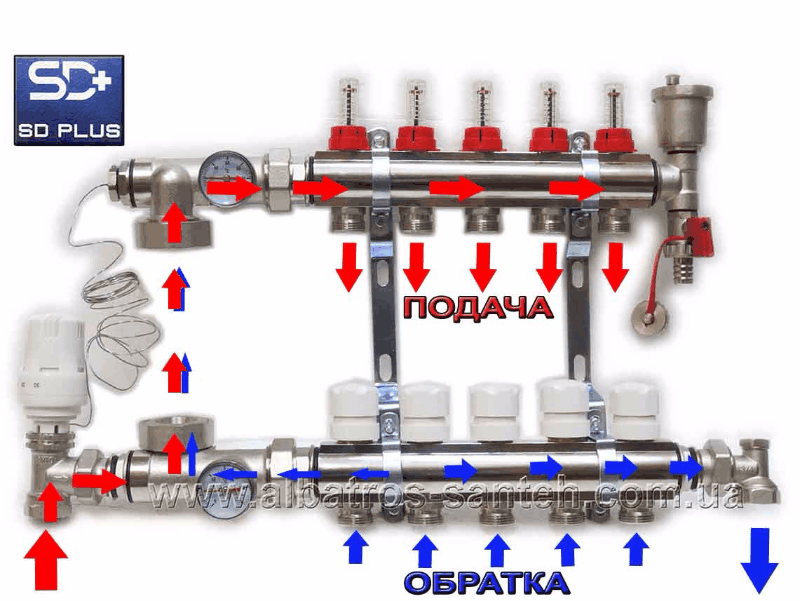

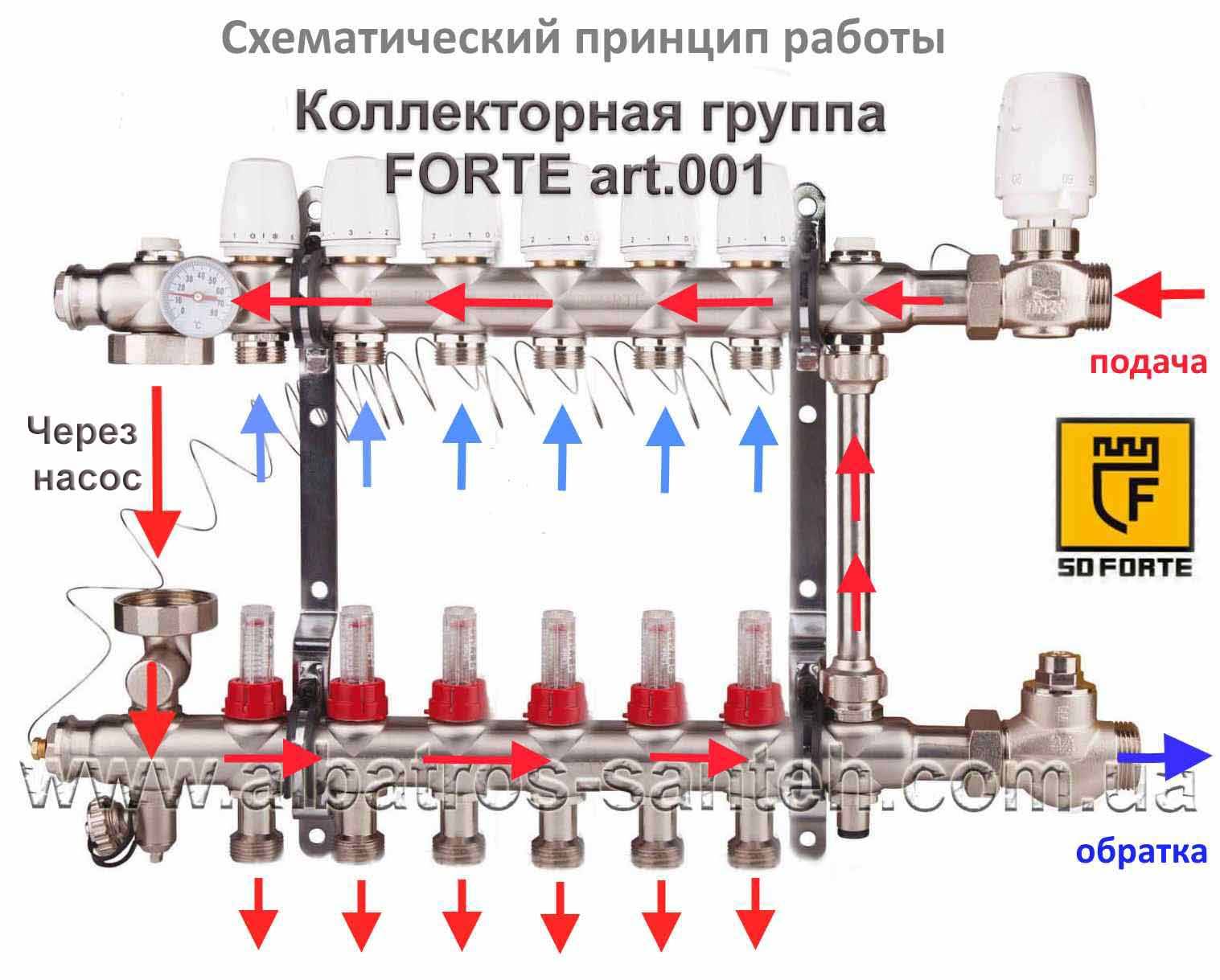

Принцип работы распределительного коллектора отопления

Рассмотрим принцип работы коллекторного распределительного узла. Разогретый теплоноситель от генератора отопления поступает в подающую гребенку. В промежуточном узле скорость движения жидкости уменьшается, что происходит по причине увеличенного внутреннего диаметра устройства. Таким образом, теплоноситель распространяется равномерно в системе.

Далее жидкость через соединительные патрубки с меньшим сечением двигается в отдельно расположенные контуры и отводится к радиаторам отопления или к сеткам теплого пола. Такое распределение способствует прогреванию каждого элемента, куда поступает теплоноситель одинаковой температуры.

Достигнув радиатора, теплоноситель отдает тепло, полученное от генератора отопления. Далее жидкость направляется в противоположном направлении по другому контуру к распределительному блоку. Там теплоноситель отводится в обратную гребенку, из которой направляется к теплогенератору.

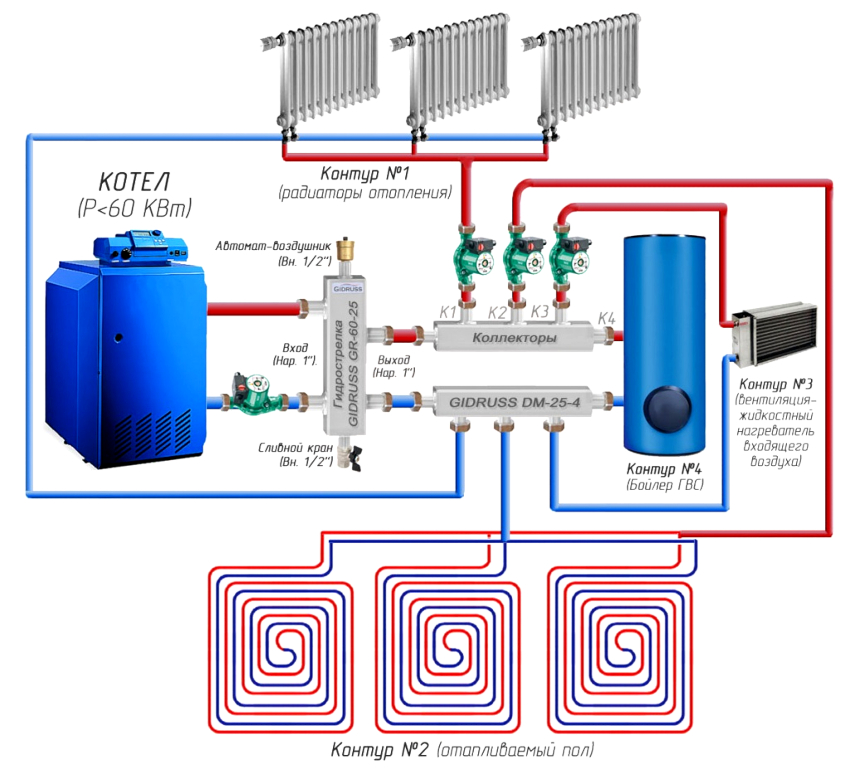

Схема подключения распределительных коллекторов в системе обогрева

Установка коллектора отопления является наиболее эффективным и надежным вариантом для частого дома. Однако обустройство данного узла будет дороже, чем монтаж традиционной тройниковой системы.

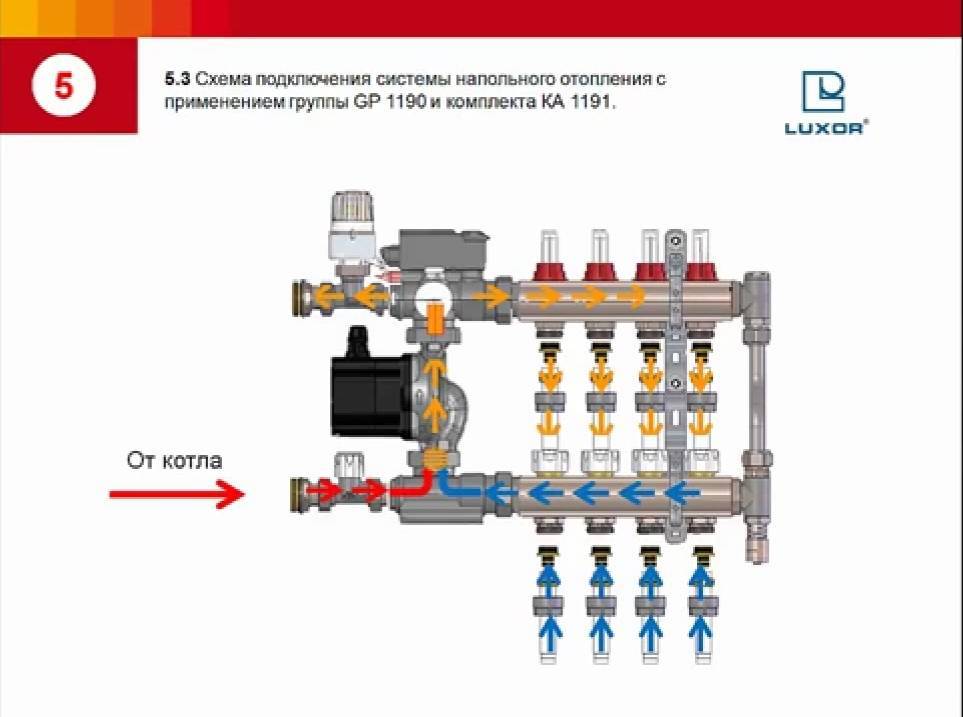

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.

Основы проекта коллекторной разводки

При проектировании коллекторной схемы отопительного контура тепловое оборудование необходимо выбирать, исходя из конкретного применения приборов и некоторых общепринятых правил:

1. Коллекторную разводку не рекомендуется реализовывать в городской квартире, подключенной к центральному отоплению, из-за практической сложности проекта. Дело в том, что при отключении радиаторов отопления от центральных стояков и подключении их к своей гребенке теплообмен в соседних по стояку квартирах уменьшится за счет появления дисбаланса в общей схеме. При этом отопление вашей квартиры не пострадает;
2. Чтобы не возникло проблем с соседями при монтаже коллекторной системы отопления в квартире, нужно сразу согласовывать будущие переделки с ЖКУ, домоуправлением и другими организациями, а также утверждать новый план отопления квартиры в обход централизованной системы;

Коллекторная схема трубной разводки для квартиры

Не такие важные, но играющие свою роль при реализации коллекторной схемы особенности, которые могут возникнуть при комбинировании нескольких схем отопления, например, теплого пола и двухтрубной системы трубной разводки:

1. Отопительный контур обвязывается расширительным бачком с объемом резервуара ≥ 10% от общего литража теплоносителя, но не менее 5 литров;
2. Расширительный резервуар врезается в трубу обратного хода теплоносителя по ходу его движения и перед насосом. При монтаже гидравлической стрелки расширительный басок необходимо врезать перед насосом внутреннего контура. Врезка необходима для нивелирования отрицательного воздействия перепадов давления в отопительном контуре на мембранные баки расширительного бачка, а значит, турбулентность потока теплоносителя должна быть предельно минимальной;
3. При монтаже циркуляционного насоса в отдельном автономном контуре его можно врезать в любом месте разводки, но нужно помнить, что установка насоса на трубе обратной подачи теплоносителя увеличит срок эксплуатации насоса, так как в обратке температура жидкости ниже, чем в трубе подачи. Вал насоса при его установке должен быть горизонтально в любом случае.

Размещение насоса в отопительной схеме с коллекторной разводкой труб

В каком случае коллекторно-лучевому подключению радиаторов стоит отдать предпочтение?

Лучевая разводка отопления предпочтительнее при большой площади отапливаемого частного дома (а также в современных квартирах при разводке труб по полу). Когда не стоит задача экономии и необходимо соблюсти эстетическую составляющую интерьера. А в прочем это одна из самых лучших (если не лучшая) схем разводки отопления.

Все трубы в системе проходят в стяжке пола и не мешают дальнейшей отделки помещения. Ничего нигде не торчит. Радиаторы подключаются из пола, а лучше из стены. После монтажа мы сможем наблюдать только сами радиаторы отопления и никаких дополнительных труб на стенах.

Своё название такая разводка получила по аналогии с внешним видом. От коллекторной группы лучами расходятся трубы к радиаторам. Отсюда и название коллекторно-лучевая система отопления.

Что такое отопительный коллектор?

Отопительным коллектором называется устройство, задача которого — правильное распределение теплоносителя по отопительной системе частного дома. Коллектор помогает рационализировать обогрев жилья, позволяя меньше тратить на потреблении топлива, следовательно, экономить денежные средства. Он представляет собой:

• две трубы для горячего и отработанного теплоносителя;
• трубы, по которым будет распределяться жидкость до всех элементов системы отопления;
• трубы, предназначенные для возврата остывшего теплоносителя обратно до котла;
• насосы;
• регуляторы.

Такое устройство обычно изготавливается из металлических труб, но цена таких изделий будет довольно высокой, потому что если ваше помещение большое, то понадобиться много материала.

Коллектор для системы отопления

Совет: Если вам бюджет не позволяет подключить каждый элемент в коллектор для отопления, есть вариант использовать полипропиленовые трубы.

Преимуществом такого устройства являются:

• равномерное распределение теплоносителя в трубопроводе;
• полноценный прогрев всего помещения, а не только определенных его мест;
• повышение эффективности гидравлической отопительной системы;
• снижение потребления топлива;
• возможность доустановить на коллектор дополнительные отводы для трубопровода, если вы хотите добавить элементов в разводку.

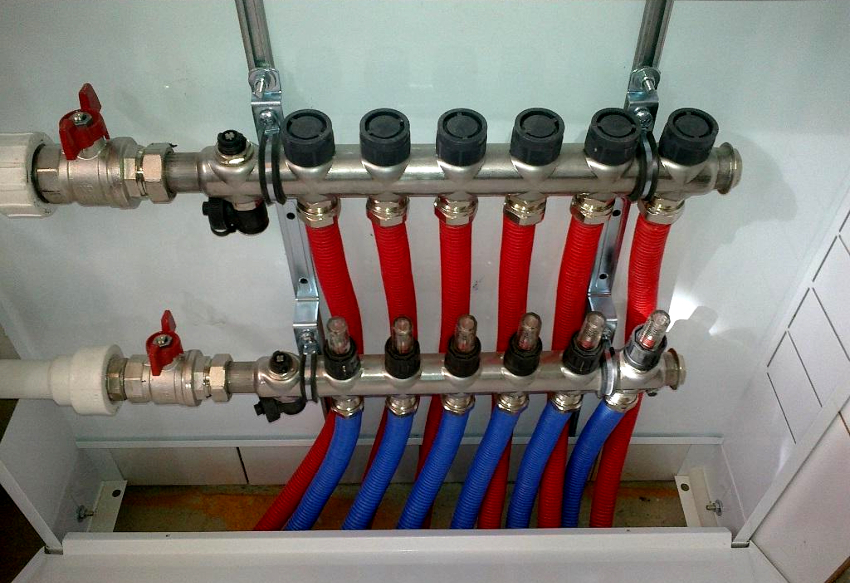

Монтировать коллектор на систему отопления лучше всего в специальном шкафчике, который будет защищать, и скрывать систему от попадания пыли или прочих воздействий. Желательно, чтобы такой агрегат монтировался в котельной или отдельном помещении, но ничего страшного не произойдет, если вы просто закрепите коллектор на стенке возле отопительного котла.

Особенности монтажа

Монтаж устройства требует определенной подготовки. Прежде чем установить коллектор отопления цена которого ориентировочно составляет сто долларов, нужно подготовить для него нишу. Стандартная схема коллекторного отопления дома предполагает поэтажную прокладку трубопроводов. Поэтому коллектор устанавливается на каждом этаже. Помещение, в котором будет монтироваться коллектор отопления с расходомерами и прочими вспомогательными приборами должно иметь нормальный уровень влажности.

Если установка прибора проводится в стандартной квартире, не имеющей дополнительных помещений, то коллектор можно установить в прихожей, гардеробной или кладовой. Прибор имеет довольно сложное устройство в виде множества труб и кранов. Чтобы вид коллектора не портил впечатление от ремонта дома, его помещают в специальный короб. Это ящик прямоугольной формы, который чаще всего производят из металла. Короб имеет аккуратные габариты и эстетичный внешний вид. Его можно интегрировать в нишу или прикрепить к стене с помощью хомутов.

Устройство коллекторного отопления

В строительстве широко применяется лучевая схема отопления. Здесь к каждому радиатору прокладываются отдельные трубопроводы. Это позволяет регулировать температуру воздуха в каждом теплообменнике.

Фото 1. Коллектор для отопительных систем. Стрелками показаны составные части устройства.

Именно в лучевой системе используется коллектор. Он обладает следующими характеристиками:

• Обеспечивает автоматическое выведение воздуха из отопительной системы.
• Отключает отдельный радиатор.
• Отключает группу радиаторов при необходимости.
• Раздаёт нагретый теплоноситель радиаторам и трубам тёплого пола.
• Возвращает охлаждённый теплоноситель трубам отопительного котла.

В лучевой системе также используется по меньшей мере 2 гребёнки, совокупность которых называется коллекторной. Одна гребёнка отвечает за нагретый теплоноситель, вторая — за охлаждённый.

Справка. Отключать отопительные приборы может не только коллектор, но и отдельные краны, которые находятся непосредственно на радиаторе.

На корпусе гребёнки устанавливаются расходометр или терморегулятор и другие элементы.

Как выбрать место для установки?

В многоэтажных зданиях коллекторные группы должны устанавливаться на всех этажах, это упрощает проверку исправности приборов и регулирование их работы.

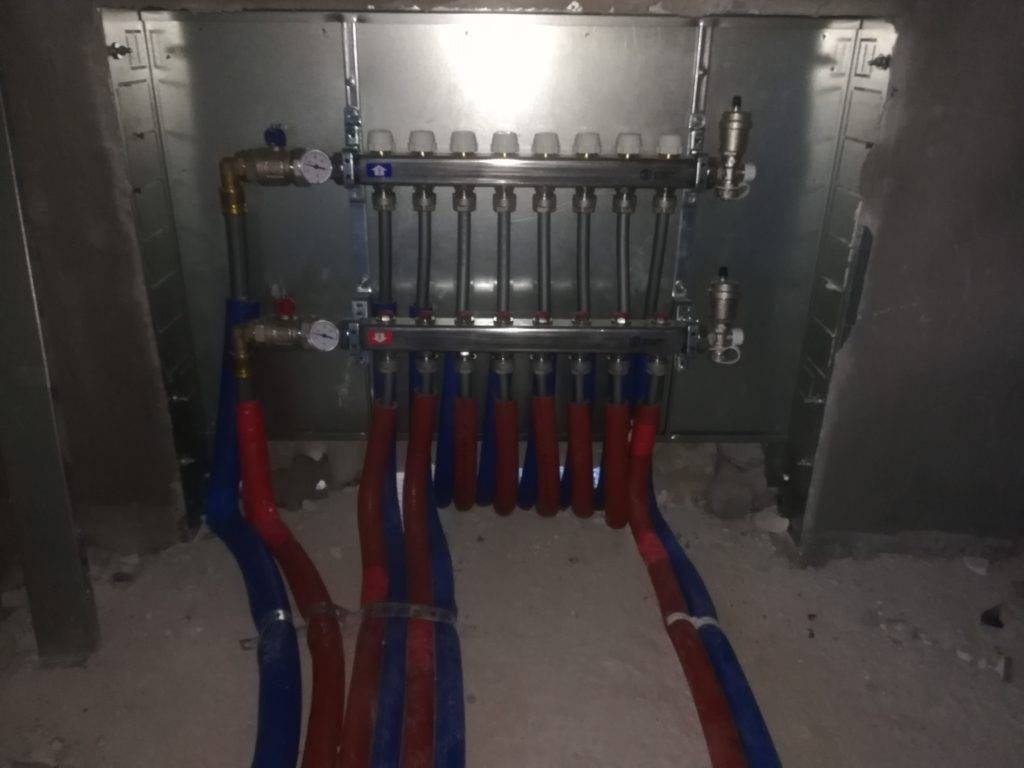

Монтируют группы в специальных нишах, которые расположены на небольшой высоте от пола.

В нише также помещаются гребёнки и арматура.

При отсутствии ниш коллекторные группы размещают в любых помещениях, обладающих необходимой влажностью. Для таких целей подходят коридор, чулан, кладовка.

Оборудование закрывают специальными шкафчиками, накладными или встраиваемыми. В их боковых стенках проделывают отверстия для труб.

Расчёт системы

Формула расчёта коллекторного отопления выглядит следующим образом:

S0 = S1 + S2 + S3 + Sn.

В этой формуле S1 — Sn — площадь сечения отходящих веток, где n — число ветки. S0 — площадь сечения гребёнки.

Перед применением формулы определяются с количеством отопительных контуров, выполняют чертёж и только потом проводят расчёты.

После применения формулы составляется окончательная версия схемы, в которой учтены дополнительные устройства и указана каждая отдельная группа трубопроводов.

Как рассчитать правильный диаметр труб?

Чтобы создать эффективный коллектор отопления, недостаточно лишь построить схему. Нужно также определить правильный диаметр труб.

При выборе труб учитывают:

• Гидравлические потери. Если в системе применяются трубы разного диаметра, то это неизбежно приведёт к гидравлическим потерям.
• Скорость движения теплоносителя. Вода не должна остывать до того, как достигнет последнего радиатора.
• Объем теплоносителя. Трубы с большим диаметром снижают потери жидкости, но в то же время это увеличивает затраты на нагрев теплоносителя.

Важно также правильно провести расчёты, это поможет повысить эффективность всей системы теплоснабжения. Формула для расчёта следующая:

Формула для расчёта следующая:

m = P x V

При вычислении оптимального диаметра труб рекомендуется воспользоваться специальными программами. Они сделают результат более точным.

Коллекторы для отопления: разновидности устройств

Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.

Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы

По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.

Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.
