Серия Vitopend 100
Серия настенных отопительных котлов Viessmann Vitopend 100 это современное популярное бюджетное оборудование для обогрева домов, квартир и различных помещений до 340 кв.м.
Котлы серии Vitopend имеют множество разных функций.
Отопительные котлы Vitopend изготавливаются в двух вариантах:
Одноконтурные. Мощность котлов составляет 24 или 30 кВт. Оборудование нагревает теплоноситель для отопительного контура. К этому устройству подключается внешний бойлер, что позволяет обеспечить больший объём горячей воды, чем двухконтурное оборудование.
Двухконтурные. Мощность котлов составляет 22, 24 и 30 кВт. Котлы предназначены для отопления и нагрева воды для бытовых нужд. Модель имеет стандартный пластинчатый теплообменник.
Газовый двухконтурный котел Viessmann Vitopend 100-W A1JB010 автоматического типа мощностью 24 кВт предназначен для обогрева помещений площадью до 240 квадратных метров.
Среди особенностей данной модели котла можно отметить:
- мощный контур ГВС;
- способность работы на сжиженном и природном газе;
- встроенный теплообменник;
- закрытая камера сгорания;
- возможность подключения комнатных термостатов;
- газовая горелка с модуляцией пламени;
- возможность использования в системе радиаторов, в каскадной системе или системе теплого пола.
- автоматическая система диагностики;
- встроенный программатор, контролирующий периоды работы;
- возможность подключения внешнего управления;
- защита от перепадов напряжения;
- защита от замерзания и перегрева;
- стильный и современный дизайн;
- стабильная работа при изменении уровня давления газа в пределах от 13 до 25 бар.
Запуск котла
После приобретения котла Viessmann необходимо выполнить первоначальную настройку.
Перед запуском котла внимательно изучите инструкцию по эксплуатации.
Первичный запуск котла производится в следующей последовательности:
Прежде всего, необходимо удалить воздух из котла.
Настройте время и дату на дисплее.
Установите режим работы газовой аппаратуры, определите тип топлива и пределы давления.
Проверьте давление теплоносителя. Рекомендуется не превышать давление в 1 бар.
Запустите котел, открыв газовый кран и включив электропитание кнопкой.
Установите температуру теплоносителя. Произойдет автоматический запуск горелки, о чем будет свидетельствовать соответствующий символ на дисплее и характерный звук работающей горелки.
Повторите попытку, пока воздух не будет удален из системы, чтобы горелка могла запуститься нормально.
Самозатухание котла
Существует множество причин самозатухания газовых котлов Viessmann, от внешних факторов до блокировки работы автоматики котла.
Основные причины самозатухания котла:
- Отсутствие подачи газа;
- Проблемы с дымоходом;
- Срыв пламени горелки;
- Обратная тяга;
- Перебои в электрической сети;
- Слабая приточная вентиляция.
Для определения причины самозатухания котла следует последовательно исключить наиболее распространенные причины.
Отказ при запуске
Отказ котла при запуске может произойти по нескольким причинам:
- Отсутствие электропитания или подачи газа;
- Наличие воздушных пробок в тепловом контуре;
- Выход из строя платы управления;
- Короткое замыкание одного из датчиков;
- Проблемы с дымоходом;
- Неправильная фазировка электропитания.
Viessmann ошибки vitopend 111-W
| Код | Причина | Что проверить? |
|---|---|---|
| Mигает: “bar” и “psi” | Динамическое давление газа слишком низкое. | Проверить давление газа и реле контроля давления газа |
| F10 | Регулирует по наружной температуре 0°С | Короткое замыкание датчика наружной температуры |
| F18 | Регулирует по наружной температуре 0°С | Обрыв датчика наружной температуры |
| F30 | Короткое замыкание датчика температуры котла | Проверить датчик температуры котла |
| F38 | Обрыв датчика температуры котла | Проверить датчик температуры котла |
| F50 | Короткое замыкание датчика температуры емкостного водонагревателя (газовый одноконтурный котел) | Проверить датчик |
| F51 | Короткое замыкание датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел) | Проверить датчик |
| F58 | Обрыв датчика температуры емкостного водонагревателя (газовый одноконтурный котел | Проверить датчик |
| F59 | Обрыв датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел) | Проверить датчик |
| OC(ос)(0с)(0c) | Напряжение сети слишком низкое | Проверить напряжение сети |
| OE (ое)(0е)(0e) | Сработал датчик контроля опрокидывания тяги (только для котла с открытой камерой сгорания) | Проверить дымоход. Указание Если устройство контроля опрокидывания тяги сработало 10 раз в течение 24 часов, то горелка переходит в состояние неисправности (индикация неисправности “F6”). |
| bO (b0)(бо)(Б0) | Короткое замыкание датчика контроля опрокидывания тяги | Проверить датчик, провод, разъемы |
| b8 (б8) | Обрыв датчика контроля опрокидывания тяги | Проверить датчик, провод, разъемы |
| F2 | Сработал ограничитель температуры | Проверить уровень наполнения отопительной установки. Проверить насос. Удалить воздух из установки. Проверить ограничитель температуры и соединительные кабели. Для разблокирования повернуть ручку настройки “tr” на короткое время до упора вправо и затем вернуть в прежнее положение (сброс) |
| F3 | Сигнал пламени имеется уже при пуске горелки. (наличие пламени при закрытом клапане газа) | Проверить ионизационный электрод и соединительные кабели. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2) |
| F4 | Отсутствует сигнал наличия пламени | Проверить электроды розжига / ионизационный электрод и соединительные кабели, проверить давление газа, проверить газовую регулирующую арматуру, розжиг и модуль розжига. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2) |
| F5 | Реле давления воздуха при пуске горелки не открыто или не закрывается при достижении частоты вращения при нагрузке во время розжига | Проверить систему “Воздух – продукты сгорания” LAS, шланги реле давления воздуха, реле давления воздуха и соединительные кабели. |
| F6 | Устройство контроля опрокидывания тяги сработало 10 раз в течение 24 часов. | Проверить систему удаления продуктов сгорания. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2). |
| F8 | Газовая регулирующая арматура закрывается с задержкой | Проверить газовую регулирующую арматуру и оба управляющих кабеля. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2). |
| F9 | Нет обратного сигнала скорости вращения | Проверить вентилятор, соединительные кабели вентилятора, электропитание вентилятора и устройство управления вентилятора. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2). |
| FC | Устройство управления модуляционным клапаном неисправно | Проверить устройство управления модуляционным клапаном |

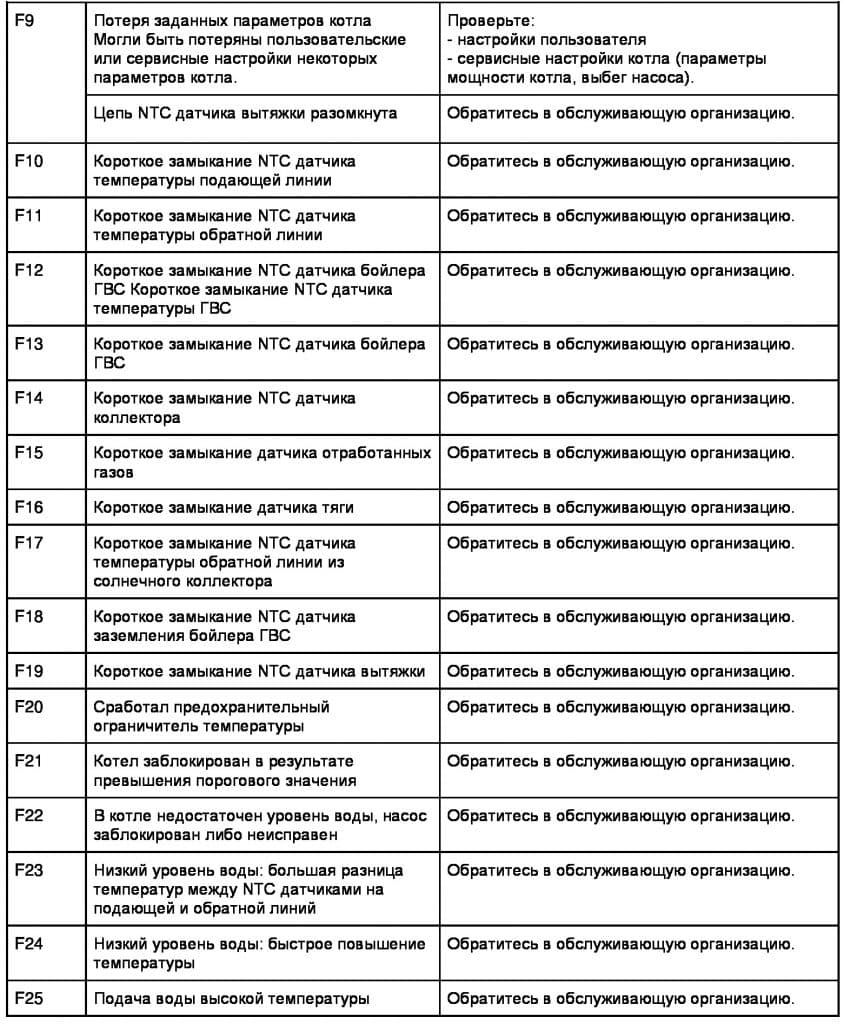

Viessmann ошибки котлов
Основные поломки газовых агрегатов Viessmann
В газовом котле Висман Витопенд 100 неисправности наблюдаются редко. Немецкое отопительное оборудование устойчиво к нагрузкам и самостоятельно справляется с изменениями рабочего режима.
Распространенные поломки котлов Висман:
- Проблемы с дымоходной системой. В процессе эксплуатации отопительного прибора нередко возникают сложности с выводом отработанных газов. Причины поломки – закупорка дымохода льдом, сторонними предметами, птицами, повр еждение датчика, прочее.
- Выход из строя сетевого контроллера. Встречается при частых перепадах давления. Чтобы предотвратить поломку, требуется смонтировать стабилизатор напряжения.
Другие поломки котла Виссман Витопенд 100W, 110W возникают реже. Для всех неисправностей предусмотрено кодовое обозначение, которое появляется на дисплее котла в виде буквы и числа. Часто встречаются ложные ошибки, поэтому сначала их сбрасывают. При повторном появлении кодового обозначения выполняют диагностику.
Проблемы с пуском котла висман
Включению котла и распространению тепла по дому препятствует автоматика, которая находит ошибки в системе. Оборудование не запускается при отсутствии подачи электричества или газа, из-за завоздушивания системы, поломки платы управления, короткого замыкания (КЗ) датчиков, загрязнения или прогара дымохода.
Как включить
Чтобы запустить газовый котел Висман, требуется устранить неполадки. Если устройство не включается из-за отсутствия подачи электроэнергии или топлива, то достаточно повернуть газовый вентиль и вставить вилку в розетку. Также самостоятельно можно избавиться от воздушных пробок, стравив воздух. Для устранения остальных поломок требуется обратиться в сервисный центр.
Почему растет давление
Давление растет при повышении объема теплоносителя, который не компенсируется расширительным баком.
Причина неисправности нередко связана с открытым вентилем подпитки. Также источник проблемы может быть в самом расширительном баке.
Вода расширяется при нагревании, что приводит к росту давления. Это грозит разрушением или взрывом узлов котла. Для стабилизации ситуации предусмотрен расширительный бак с эластичной мембраной, которая прогибается, чтобы вместить больше жидкости. Но при повреждении этого элемента теплоноситель полностью заполняет бак и лишний антифриз приводит к повышению давления.
О поломке расширительного бака газового котла Viessmann свидетельствует постоянное функционирование клапана сброса. Чтобы нормализовать давление, понадобиться заменить резервуар.
Падает давление
Причина падения давления – утечка. Проблема нередко кроется в заклинившем клапане сброса, поломке расширительного бака, теплообменника, труб и батарей. Источник утечки легко определить по лужам под котлом. Чтобы нормализовать давление, требуется заменить поврежденную деталь или устранить протечку другим способом.
Почему растет давление
Возрастание давления в котле — весьма опасный признак. Он свидетельствует об увеличении объема жидкости и отсутствии компенсации со стороны расширительного бака. Возможной причиной может быть открытый кран подпитки.
Если он закрыт и исправен, то искать проблему следует в расширительном баке.
Вода, как и любая другая жидкость, пpaктически несжимаема. При нагревании она расширяется, вследствие чего давление значительно увеличивается.
Возникает угроза разрушения узлов агрегата, в особо сложных ситуациях возможен взрыв. Для компенсации расширения используется расширительный бак, имеющий эластичную мембрану.
При повышении давления она прогибается, позволяя поместиться лишнему объему воды. Однако, если герметичность мембраны нарушена, вода полностью заполнит объем бака и излишкам жидкости уже некуда будет деваться. Это вызовет постоянное повышение давления.
Признаком этого может быть постоянная работа клапана сброса. Решением вопроса будет замена расширительного бака.
О Viessmann
Производитель из Германии Viessmann Group специализируется на создании отопительного оборудования и альтернативных источниках энергии. Компании зарекомендовала себя как надежного производителя и представлена в более чем 70-ти странах мира. Компания уже несколько лет занимает лидирующие позиции и является одной из наиболее продаваемых брендов в странах СНГ и Восточной Европы, даже несмотря на серьезную конкуренцию со стороны других европейских и азиатских марок.
В этот раз, компания представляет надежный, энергоэффективный и безопасный настенный газовый котел Viessmann Vitopend 100 A1JB. Среди основных преимуществ можно отметить следующие:
- один из самых бесшумных и малогабаритных вариантов водонагревательных настенных котлов в своем сегменте;
- коэффициент полезного действия составляет максимум 91%;
- высокий уровень комфорта создания горячей воды;
- постоянная производительность горячей воды составляет до 15 литров в минуту;
- электронный метод управления с автоматической функцией диагностики;
- новая система дымоходов предотвращает обмерзание в зимний период;
- прекрасно подходит для монтажа в помещении с ограниченным количеством пространства.
Газовый котел Висман — коды ошибок: что они означают и что делать для устранения неисправности?
Отопительное оборудование фирмы Виссман, работающее на природном газе представлено сериями VItodens и Vitocrossal. Рассмотрим основные узлы и принцип работы аппаратов.
Настенные котлы Висман VItodens выпускаются с одним контуром и комбинированные. Оборудованы сенсорным жидкокристаллическим экраном с подсветкой, который располагается на панели управления внизу корпуса. На нем котел Висман показывает режимы работы и коды ошибок во время некорректной работы аппарата.
Более мощные модели оснащены регулятором Vitotrinic с цветным графическим дисплеем и возможностью управления со смартфона. Там же расположен манометр, ручки регулировки и кнопка включения. Подводка труб с теплоносителем и газа осуществляется снизу.
Вверху находится теплообменник Inox-Radial, изготовленный из нержавеющей стали, на который производитель дает гарантию 10 лет. Под ним установлена модулируемая цилиндрическая горелка MatriX с регулятором мощности Lambda Pro Control.
Слева расположен мембранный расширительный бак, который компенсирует расширение теплоносителя при нагревании. Под горелкой есть бесшумный вентилятор с настраиваемой скоростью вращения. Еще ниже установлен циркуляционный насос.
В комбинированных моделях слева внизу стоит дополнительный пластинчатый теплообменник для обеспечения горячего водоснабжения. Аппарат 242-F имеет собственный бойлер косвенного нагрева в нижней части и возможность подключения гелиоустановки. Имеется возможность каскадного подключения оборудования для достижения большей суммарной мощности.
Котел Viessman 242-F
Конденсационные котлы используют не только тепло, выделяемое при сгорании топлива, но и энергию пара, который находится в дымовых газах. Это позволяет увеличить производительность отопительного оборудования и достичь нормативного КПД до 98%.
Низкотемпературные газовые котлы Viessman
Низкотемпературные газовые котлы позволяют регулировать температуру теплоносителя в зависимости от внешней температуры. Представлены моделями Wiessman Vitopend 100 W, Vitogas, Vitorond и Vitoplex.
Аппарат Виссман Витопенд 100 В с одним контуром оборудован системой Aqua-Block с мультиштекерным соединением Multi-Stecksystem от фирмы Grundfos. Производится в двух исполнениях с камерой сгорания закрытого типа (модель «турбо») и с забором воздуха для горения из помещения (модель «Атмо»). Турбированный котел оборудован коаксиальным дымоходом и вентилятором со сниженным уровнем шума для выведения сгоревшего топлива.
Для обеспечения ГВС дополнительно следует приобрести водонагреватель косвенного типа Vitocell 100-W. Котел Висман 100 WH1B оборудован интегрированной функцией защиты от замерзания и системой диагностики.
В серии Vitogas поверхности нагрева в теплообменнике изготовлены из специального серого чугуна с пластинчатым графитом, обладают низкой тепловой нагрузкой на поверхность нагрева. Стержневая горелка изготовлена из нержавейки с частичным предварительным смешиванием и возможностью дооборудования системой Renox. Под кожухом располагается слой высококачественной теплоизоляции.
Правила эксплуатации
Обязательна ежегодная проверка горелок по DIN 4756 непосредственно самим представителем фирмы на предмет герметичности и работоспособности. Показатели должны быть проверены как при проведении техобслуживания, так и после того, как мастер устранит неисправности. Все действия производятся строго по инструкции.
Необходимо вооружиться кисточкой, промазать соединения пенообразующими материалами, которые не вызывают коррозию.
Будет полезно услышать мнение самих производителей, поэтому нужно воспользоваться шансом послушать интересующую информацию напрямую. ю гарелку
Подробнее про газовую горелку Weishaupt смотрите в видео ниже.
Не запускается
Включение котла нередко сразу блокируется автоматикой, обнаруживающей неполадки в системе.
Отказ котла при запуске может произойти по нескольким причинам:
- Отсутствие электропитания или подачи газа.
- Наличие в системе воздушных пробок, из-за которых не может работать циркуляционный насос.
- Выход из строя платы управления или (чаще) короткое замыкание одного из датчиков, вызывающее блокировку котла.
- Проблемы с дымоходом, в частности — попадание посторонних предметов, обледенение или прогар трубы.
С подачей газа или электропитания можно разобраться самостоятельно. Часто забывают открыть газовый кран, или при подключении котла к сети используют обычную розетку, делающую возможным неправильное подключение фазы.
Стравливание воздуха из системы также никаких проблем не вызывает. Все остальные проблемы можно решить только путем обращения в сервисный центр.
Пытаться решить вопрос своими силами не следует, так как чаще всего к одной проблеме добавляют массу других, что требует расходов и не гарантирует благоприятного результата.
Полезные советы
- В любом населенном пункте имеется несколько организаций, специализирующихся на обслуживании/ремонте отопительного оборудования. Если самостоятельно не удается устранить ошибку газового котла, выбирать нужно сервис, аттестованный производителем Vaillant. В нем есть все необходимое для диагностики агрегата: методические указания, схемы, соответствующие приборы, запасные части (причем по заводской цене). Вызов сотрудника мастерской «широкого профиля» чреват затяжкой ремонта по времени, да и стоимость работ окажется намного выше.
Газовые котлы Вайлант чувствительны к «сюрпризам» питающей сети. Но приобретение стабилизатора полностью проблему не решает. Для частного сектора, тем более загородных объектов целесообразно делать подключение Vaillant через ИБП. Блок многофункционален, так как в нем, кроме схемы стабилизации, имеется зарядное устройство и группа АКБ. При обрыве на линии, в случае отказа резервного генератора или трудностей с его запуском в период холодов он обеспечит функционирование котла Вайлант в течение нескольких часов.
После устранения ошибки f28 рекомендуется сразу же почистить нижнюю часть корпуса теплообменника и камеру Vaillant. Пылесос и зубная щеточка – это все, что понадобится. В процессе эксплуатации отопительного оборудования внутри котла накапливается пыль, снижается эффективность теплообмена, отток горячего воздуха ухудшается. В результате возрастает расход газа (а это увеличение трат на обогрев объекта) и риск температурной деформации электронной платы (банальный перегрев).
Причины возникновения ошибки F02 и способы решения.
Демонтаж панелей котла
Перед диагностикой котла необходимо отключить котел нажав кнопку на передней панели, отсоединить котел от питания и перекрыть газовый кран.
Для определения причины неисправности и дальнейшей замены дефектных деталей, нам необходимо демонтировать внешнюю панель котла открутив два винта снизу котла. Далее необходимо снять крышку камеры сгорания которая находится сразу за внешнюю панелью котла.
Ограничитель температуры
Для начала проверим ограничитель температуры (артикул 7825490) он находится на присоединительной трубки подающей магистрали, сразу после первичного теплообменника. Отсоединяем разъемы от термовыключателя, берем мультиметр и подсоединив к свободным разъемам проверяем замкнуты контакты или нет. Если контакты замкнуты то ограничитель температуры работает. Не забывайте, что прежде чем проверять термовыключатель необходимо дать остытьт теплоносителю в котле (минимум 20 мин.).
Ограничитель температуры можно проверить без разбора котла. Выключаем котел, ждем 20-30 мин. пока теплоноситель остынет, далее включаем и если сразу, пока теплоноситель не нагрелся, появилась ошибка 02, то скорее всего, ограничитель температуры неисправен. Если с термовыключателем все в порядке, будем определять причину неисправности далее.
Циркуляционный насос котла
Далее проверяем циркуляционный насос котла. Насос должен вибрировать однако это не говорит о том что он 100% работает. Для более точного определения можно вывернуть заглушку (средний болт) из насоса предварительно накрыв полиэтиленом плату котла и подложив тряпку под насос ( может вылиться немного теплоносителя), аккуратно просунуть туда отвертку. Если шток насоса движется он должен задевать за отвертку и будет слышно характерное поскрипывание. Если поскрипывания нет то насос не работает. Если проблема не в насосе то пойдем далее.
Первичный теплообменник
Проверим первичный теплообменник. Часто забитый теплообменник достаточно сильно шумит. Этот шум не стандартный для обычной работы котла, и его сразу можно определить. Однако забитый теплообменник может и не шуметь. Для проверки его придется снять и продуть.
Для снятия (демонтажа) первичного теплообменника необходимо перекрыть подачу и обратку и слить теплоноситель с котла, открыв кран слива. Далее открыть крышку топки котла и снять две клипсы которые соединяют патрубки теплообменника и присоединительные трубки подающей и обратной магистрали. Для того, чтобы освободить правый патрубок теплообменника, нужно присоединительную трубку обратной магистрали отсоединить от насоса, открутив гайку и опустить вниз. Далее приподнимаем и вытаскиваем теплообменник.
Если теплообменник продувается с большим трудом или вообще не продувается (компрессором) то скорее всего дело в теплообменнике. Если дело не в теплообменнике то ищем дальше.
Трехходовой клапан
Далее в двухконтурных котлах необходимо продиагностировать трехходовой клапан, он при переключении издает характерный звук если этого звука нет необходимо разобрать его и проверить на исправность.
Плата управления
Плата управления. Бывает, что плата некорректно работает это достаточно трудно определить не имея опыта ремонта котлов Viessmann vitopend 100. Сервисный специалист уже знает с каких выходов платы какие сигналы должны подаваться, благодаря этому он может точно определить дефект платы котла.
Если после всех вышеперечисленных действий на котле Viessmann ошибка F02 не ушла и ваш котел не заработал, звоните нам постараемся проконсультировать вас по телефону или направить к вам мастера для срочного ремонта котла. Заботясь о вашей безопасности, мы настоятельно не рекомендуем залезать в котел, если у вас нет необходимого опыта и допуска к работе с газовым оборудованием.
Viessmann ошибка f02
Вероятные причины ошибки f5
Соединительная трубка viessmann
Совет. В старых моделях котлов Viessmann напорные трубки не утеплены. Если конденсат в них появляется регулярно, нужно исправить этот недостаток. Например, надев на них отрезок рукава из термостойкого материала соответствующего диаметра.
Устройство Вентури. Для доступа к нему нужно снять вентилятор. Материал – пластмасса. При длительной работе котла Viessmann Vitopend на повышенных режимах, частом перегреве полимер под воздействием высоких температур деформируется. Определяется визуально. Ремонту не подлежит, меняется.
Трубка вентури котла Viessmann
Датчик тяги. Внутри корпуса находится мембрана. При изменении давления в дымоходе меняет положение и воздействует на микровыключатель. Его контакты замыкают или разрывают цепь сигнальной линии, связанной с ошибкой f5.
Прессостат viessmann
Совет. Ограничение подвижности мембраны вызывается нанесенными частичками. Реанимировать на какое-то время можно, несколько раз встряхнув датчик. Но если он – причина ошибки f5, лучше сразу менять. Корпус неразборный, поэтому устранить внутренний дефект (потеря эластичности, проблема с микровыключателем) не получится.
Вентилятор
Его отказ связан с электрической или механической частью. Перед демонтажом нужно проверить напряжение на клеммах: возможно, ошибка f5 вызвана неисправностью электронной платы котла Viessmann Vitopend.
Питание приходит, вентилятор Viessmann Vitodens не работает.
Механика
При легком касании крыльчатки она должна вращаться свободно, без перекосов. Если с этим проблемы, придется делать частичную разборку вентилятора котла. Что может быть.
- Накопление грязи на лопастях. Достаточно почистить крыльчатку зубной щеткой под струей теплой воды, и ошибка котла Viessmann Vitopend пропадет.
- Искривление вала. Металл деформируется по причине отсутствия смазки. Типичный случай при несоблюдении сроков и объемов регламентных работ. Устранить не получится – придется покупать. Вентилятор к котлу Viessmann Vitopend (в комплекте) стоит 8620 рублей.
- Разрушение подшипника. Заменить несложно. Если после ремонта крыльчатка вращается легко, балансировать не нужно.
Совет. На валу двигателя вентилятора расположены лопасти, которые установить обратно крайне затруднительно. Специалисты производят сборку без них. На практике котел Viessmann Vitopend прекрасно работает без этой детали, служащей лишь для перемешивания воздушного потока.
Электрика
Причина ошибки f5 – в обмотке двигателя. Вал может и вращаться, но на небольших оборотах. При этом вентилятор котла Viessmann Vitopend издает характерный гул, свидетельствующий о перегрузке. Катушка подвергается воздействию высоких температур, и постепенно изоляция оплавляется. Характерная неисправность – замыкание межвитковое или на корпус. В последнем случае дефект определяется мультиметром, в режиме «прозвона». При обрыве прибор покажет R=∞. Сопротивление исправной катушки 65±15 Ом.
Электронная плата
Формирует ошибку f5 Viessmann Vitopend при отсутствии сигнала с пневмореле котла. Цена нового контроллера 14650±250 рублей, да и ремонт в мастерской стоит недешево. При некоторых навыках работы с приборами реанимировать плату Висман Витопенд можно самостоятельно.
Если причина ошибки f5 в неработающем вентиляторе (не подается напряжение), неисправно реле К1 (Panasonic ALDP124). Демонтировать и установить новое – дело нескольких минут. Главное – найти замену. Приобретать аналог с катушкой на 24В на рынке, в магазине не следует: на практике после установки «чужой» детали котел Viessmann Vitopend вновь показывает ошибку f5. Лучше купить такое же реле или заказать его через интернет (в единственном экземпляре продается редко, в основном по 5 шт. суммарной стоимостью 350–380 рублей).
Иной вариант – восстановление работоспособности К1. Ошибка f5 Висман Витопенд свидетельствует о разрыве сигнальной цепи. Это связано с подгоранием контактов реле, которые несложно зачистить шлифовальной шкуркой (00). Нужно аккуратно снять крышку, предварительно распаяв точки крепления ее ножек (с обратной стороны платы), и поддеть лезвием скальпеля, ножа. После обработки контактной группы визуально определяется целесообразность дальнейшего использования К1. При существенном дефекте реанимированные контакты по причине «выгорания» металла не получится: могут не касаться друг друга в момент срабатывания, и опять котел Viessmann Vitopend покажет ошибку f5 – реле придется менять.
Описание модельного ряда

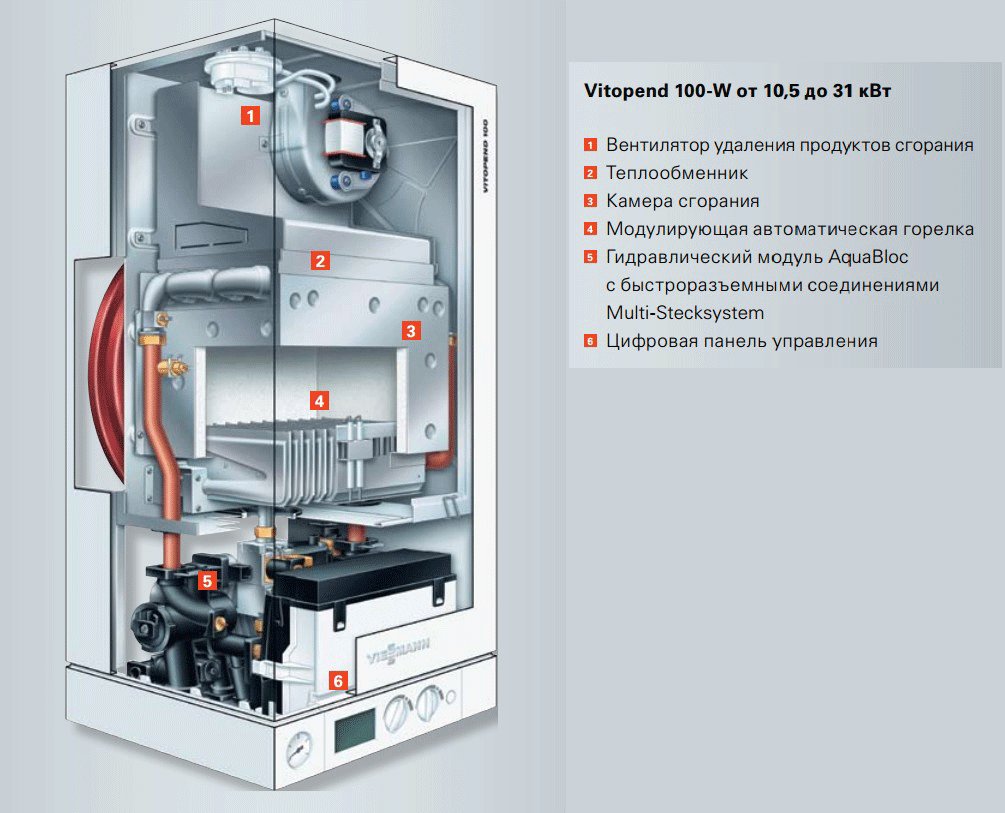

Viessmann Vitopend 100 – это целая линейка газовых котлов, включающая в себя самые разнообразные модели. Они подразделяются на одноконтурные и двухконтурные, с открытой и закрытой камерой сгорания. Иными словами, в магазинах мы найдём модели под разные условия эксплуатации и потребности пользователей. Также есть подразделение по мощности – в продаже присутствуют образцы мощностью от 10,5 до 34 кВт.
Особенности котлов Viessmann Vitopend 100:
- Надёжные теплообменники – они изготавливаются из высококачественной меди (первичные) и нержавеющей стали (вторичные). В некоторых моделях устанавливаются битермические теплообменники;
- Надёжные циркуляционные насосы – изначально здесь стояли насосы Wilo, впоследствии в котлы стали ставить насосы Grundfos;
- Быстрая сборка-разборка оборудования для ускорения ремонта и технического обслуживания;
- Множество систем безопасности – они контролируют наличие тяги, пламени, проток воды и теплоносителя;
- Простое управление без лишних для конечного пользователя функций;
- Встроенная система диагностики;
- Премиальное качество сборки.
Инструкция по эксплуатации поставляется с каждым газовым котлом Viessmann Vitopend 100. Если она утеряна, скачайте её здесь. Но разобраться с управлением сможет даже неподготовленный пользователь.

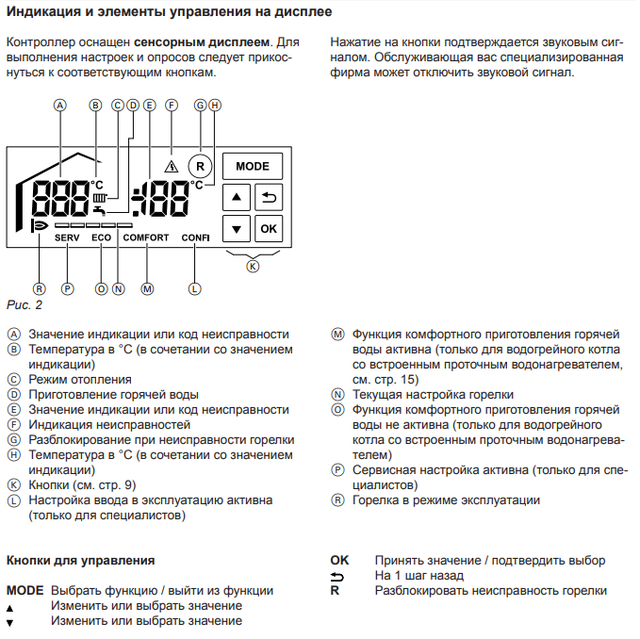

Для конечного потребителя на борту газовых котлов предусмотрены две ручки и одна кнопка – большего и не нужно. Первая ручка отвечает за температуру в контуре горячего водоснабжения, вторая регулирует температуру в отопительном контуре. Температурные показатели и давление в системе контролируются с помощью манометра и жидкокристаллического дисплея – на него же выводятся данные об ошибках. Кнопкой включаются/выключаются контуры, выполняется сброс при зависании электроники.
Также в описании дана краткая инструкция по монтажу газового котла Viessmann Vitopend 100 и вспомогательного оборудования – это бойлеры и системы тёплых полов. Здесь же пользователи смогут ознакомиться с внутренним устройством техники. Для специалистов предусмотрено руководство по проектированию систем отопления и подачи горячей воды.
Несмотря на наличие подробной инструкции, установкой, настройкой и первым запуском оборудования должны заниматься специалисты. Они же выполняют подключение котлов Viessmann Vitopend 100 к газовым магистралям.
Инструкция по подключению комнатного термостата
Собственные датчики газовых котлов способны контролировать температуру теплоносителя, но определять температуру воздуха в помещении они не могут. Это вызывает неудобство при потеплении, в весенний период или во время первых заморозков.
В комнате может быть жарко, но по данным системы котла все идет нормально — выдерживается заданный режим нагрева теплоносителя.
Если установить комнатный термостат, работа которого основана на анализе температуры воздуха, уровень комфорта намного увеличится, а излишний расход газа исчезнет.
Подключение комнатного термостата производится к соответствующим контактам на плате управления.
По умолчанию они замкнуты перемычкой, которую необходимо удалить и в разрыв цепи присоединить термостат. Собственный терморегулятор котла при этом устанавливается на максимум или на определенное значение, выше которого температура не должна подниматься.
ВАЖНО! Подключение комнатного термостата можно выполнить самостоятельно, но лучше всего поручить эту задачу мастеру из сервисного центра
Заключение
Любое оборудование подвержено возникновению неполадок.
Чем сложнее конструкция, тем больше факторов риска, способных нарушить режим работы и вывести установку из строя.
Газовые котлы относятся к ответственным агрегатам, выход из строя которых создает опасность утечек газа или разморозки отопительной системы.
Это стало причиной создания системы самодиагностики, немедленно оповещающей пользователя о появлении проблем с тем или иным узлом агрегата.
Если ошибка не сбрасывается и возникает вновь и вновь, надо срочно вызывать мастера для проведения ремонта.
Некоторые неполадки устраняются самостоятельно, в основном, они связаны с подачей воды или электроэнергии.
Состояние газовых котлов — предмет постоянной заботы владельца, который должен оперативно реагировать на возникновение проблем и обращаться за помощью к специалистам.
